Заглубленный ленточный фундамент – технология строительства

Какими преимуществами и недостатками обладает фундамент ленточного типа

Разобравшись, какие бывают фундаменты для строительства дома, остановимся на достоинствах и слабых сторонах ленточной конструкции.

По сравнению с другими видами фундаментов, применяемых для возведения зданий, ленточная конструкция обладает рядом преимуществ:

• повышенным запасом прочности. Фундаментная лента способна воспринимать значительные усилия, создаваемые строительными конструкциями и реакцией почвы;
• продолжительным эксплуатационным периодом. При условии соблюдения технологии строительства и выполнении гидроизоляционных мероприятий, гарантируется долговечность конструкции;

Рядом преимуществ обладает ленточная конструкция

• возможностью самостоятельного возведения. Доступная технология строительства и простота подготовительных мероприятий позволяют самостоятельно соорудить ленточный фундамент;
• многообразием вариантов конструктивного исполнения. Для возведения здания на различных почвах всегда можно выбрать разновидность ленточной основы в зависимости от возможности финансирования;
• приемлемым уровнем затрат. Несмотря на то, что фундамент ленточного типа нельзя назвать дешевым, расходы на его сооружение значительно ниже, чем на постройку монолитной плиты;
• ускоренными темпами возведения. При использовании покупной бетонной смеси, доставляемой в промышленных миксерах, процесс бетонирования ленточного фундамента займет не более суток;
• универсальностью. Конструктивные особенности ленточного фундамента и повышенный запас прочности позволяют возводить здания из бетонных блоков, керамического кирпича или бревен.

Этими показателями достоинства ленточного основания не ограничиваются. Необходимо также отметить следующие плюсы:

• отсутствие необходимости применения специального оборудования;
• проверенную временем надежность фундаментной конструкции;
• возможность обустройства фундамента на почвах с неоднородной структурой.

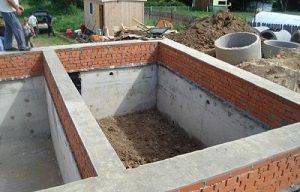

Кроме того, внутри фундаментного контура несложно обустроить вместительный подвал. За счет этого повышается температура пола в жилых помещениях первого этажа, и снижаются затраты на обогрев дома.

Самостоятельно соорудить ленточный фундамент позволяют доступная технология строительства и простота подготовительных мероприятий

Несмотря на множество положительных моментов ленточного фундамента, конструкция не лишена недостатков. Главные минусы:

• повышенная нагрузка, передаваемая бетонным массивом на поверхность грунта. При сооружении зданий на проблемных грунтах велика вероятность усадки отдельных частей строения из-за деформации почвы. На мягком грунте просадка фундамента неизбежна;
• необходимость выполнения специальных расчетов, а также проведения геодезической разведки. Следует расчетным путем определить нагрузочную способность и уровень заглубления фундаментной подошвы с учетом результатов анализа почвенных характеристик;
• отсутствие возможности выполнять перерывы при бетонировании. Технология сооружения ленточного фундамента предусматривает заполнение бетоном опалубки в один прием, что позволяет гарантировать требуемый запас прочности фундаментной конструкции.

Принимая решение о сооружении фундамента ленточного типа, следует провести анализ достоинств и недостатков.

Расчет ленточного фундамента для частного дома

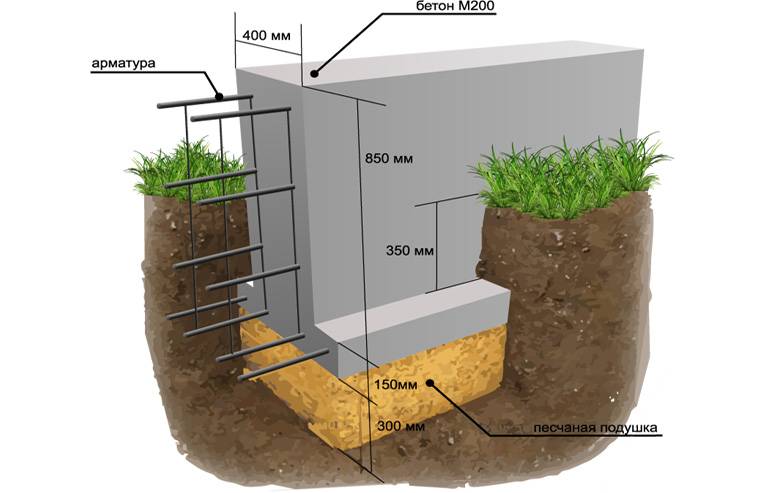

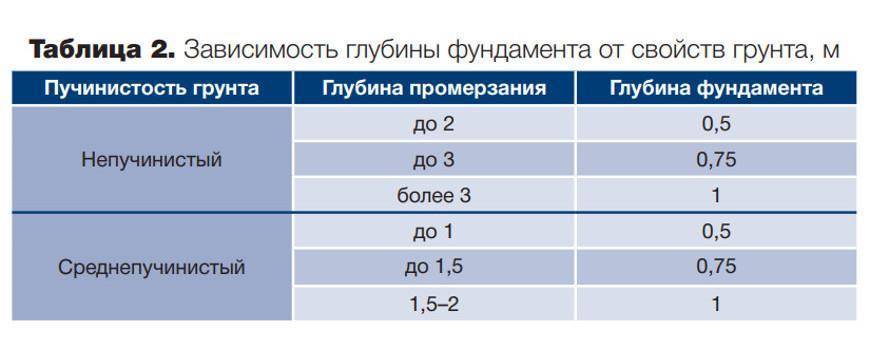

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

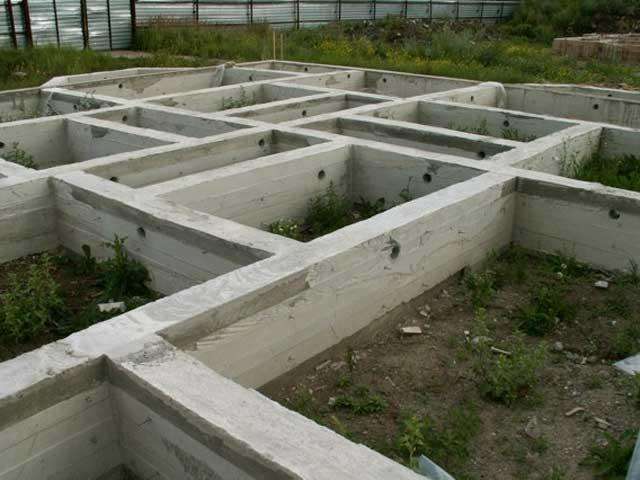

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

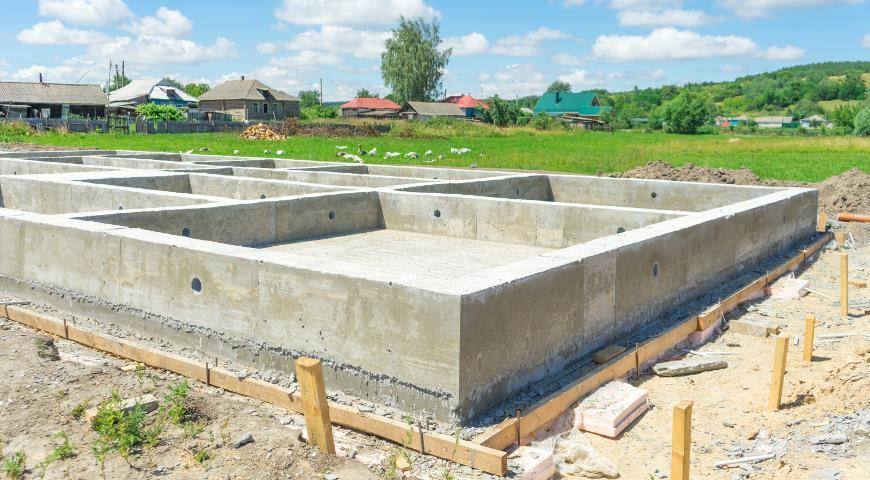

Ленточный фундамент

Подходит ли он для пучинистых грунтов

Большинство специалистов единодушно отвергает возможность строительства НЗЛФ на пучинистом грунте, поскольку величина подвижек уровня в этом случае будет максимальной.

При этом, некоторые строители допускают строительство на пучинистых почвах с обязательным созданием мощного слоя засыпки и при малых размерах постройки (длина стен не превышает 7 м, в противном случае лента будет деформирована, а постройка может переломиться).

Мероприятия, которые предлагаются для устранения последствий пучения, по своей трудоемкости превышают строительстве заглубленного ленточного основания, поэтому они признаются нецелесообразными и на практике такие методы не используются.

Основная особенность установки НЗЛФ состоит в создании слоя песчаной засыпки (подушки), обеспечивающего горизонтальную и ровную подстилающую площадку для заливки ленты. Кроме того, слой засыпки играет роль дренирующего слоя, а при необходимости в нем размещаются трубы дренажной системы.

Песчаная подушка обязательна для всех типов ленты, но на НЗЛФ применяется увеличенный слой и часто используется не песок, а мелкий или средний щебень.

Основные типы фундаментного бетонного пояса

Глубина заложения делит конструкцию ленточного фундамента на мелко заглублённую, обычного заглубления и глубоко заглублённый тип.

Последний вид рассматривают при желании иметь подвальное помещение. Два первых подходят для возведения строений, расположенных выше нулевой отметки.

Мелко заглублённый фундамент соответствует хозяйственным пристройкам, не имеющим больших нагрузок. Глубина может составлять от 200 до 400 мм.

Обычное заглубление подходит для домов, расположенных на участках, где грунтовые воды достаточно удалены от основания.

• Устройство фундамента: основные типы, необходимые материалы и пошаговая инструкция по установке основания (125 фото и видео)

• Плитный фундамент: устройство, плюсы, минусы и особенности постройки основания своими руками (видео + 100 фото)

• Глубина фундамента: советы по выбору основных параметров и рекомендации как правильно выбрать оптимальную глубину (80 фото + схемы)

Преимущества

1. Прежде всего, нужно отметить то, что данный тип фундамента отлично выполняет несущие функции. Поэтому его можно использовать в случаях, когда малозаглубленный фундамент может не выдержать.
2. Такое основание обладает очень хорошим потенциалом, если в будущем здании будут присутствовать подземные помещения (погреба).
3. Если правильно возвести такой фундамент, то под постройкой можно сделать дополнительное помещение, а именно цокольный этаж или большой подвал. При использовании заглублённого фундамента подвал построить гораздо проще. Ведь в нем в качестве стен можно использовать готовые бетонные ленты. Останется только забетонировать пол. При желании подвал можно еще углубить.

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!
Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Заливка

Заливка производится одномоментно, без перерывов. Если временной разрыв составляет более суток, приходится прерывать процесс и дожидаться полного затвердения материала, что на месяц остановит работы.

Заливать бетон надо с нескольких точек, чтобы получить равномерное распределение материала по всей длине ленты. Это поможет выровнять нагрузки, возникающие с массиве ленты при кристаллизации.

Дополнительно производят полив водой в течение первых 10 дней для выравнивания напряжений, возникающих между влажными внутренними участками и более сухими внешними. Опалубку снимают через 10 дней, а продолжение работ допускается через 28 дней после заливки бетона.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

• Когда под домом не пучинистый грунт (камень, песок и т.д.).
• Когда уровень грунтовых вод достаточно низок.
• Когда вокруг дома делается водоотводный дренаж.
• Когда делается утепленная отмостка вокруг здания.

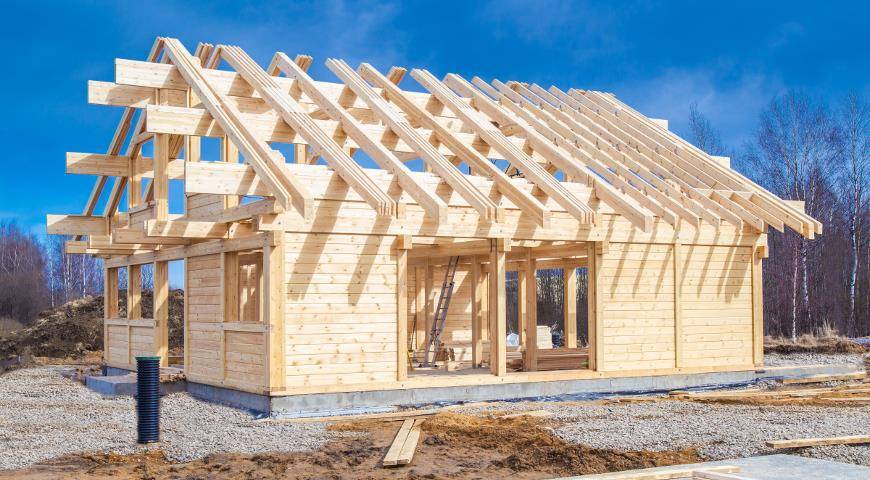

• Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом , баня из бруса , теплица ).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

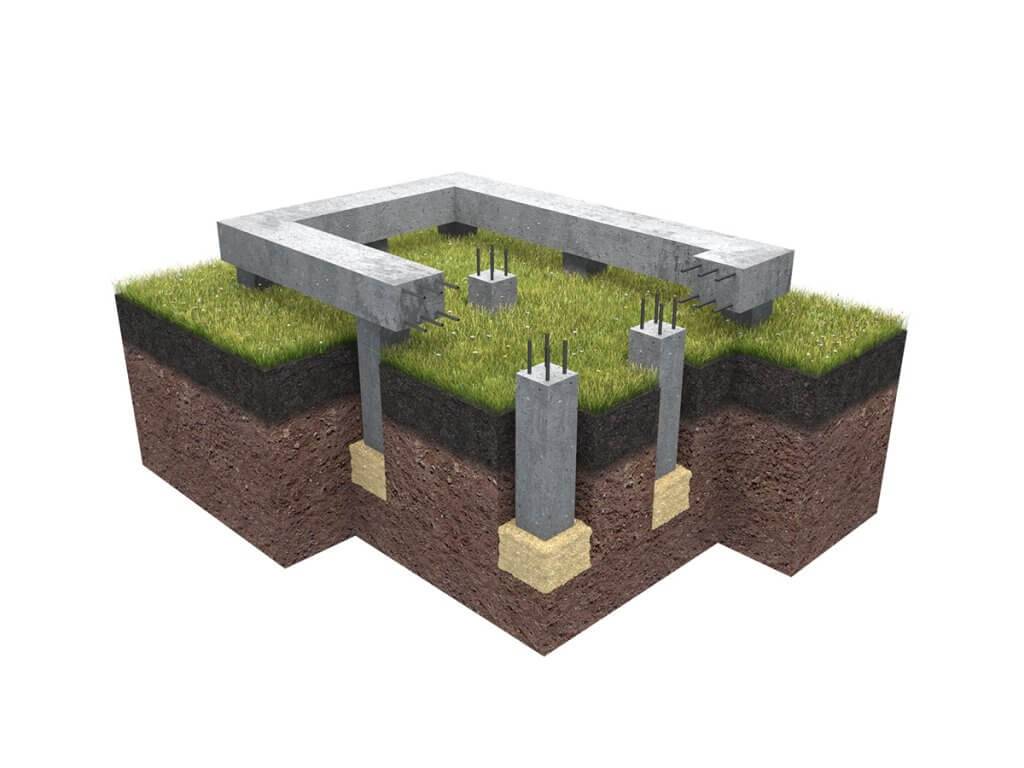

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

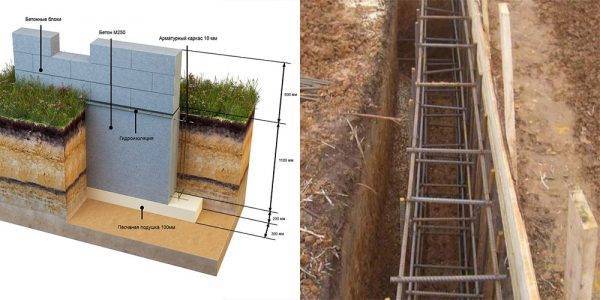

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

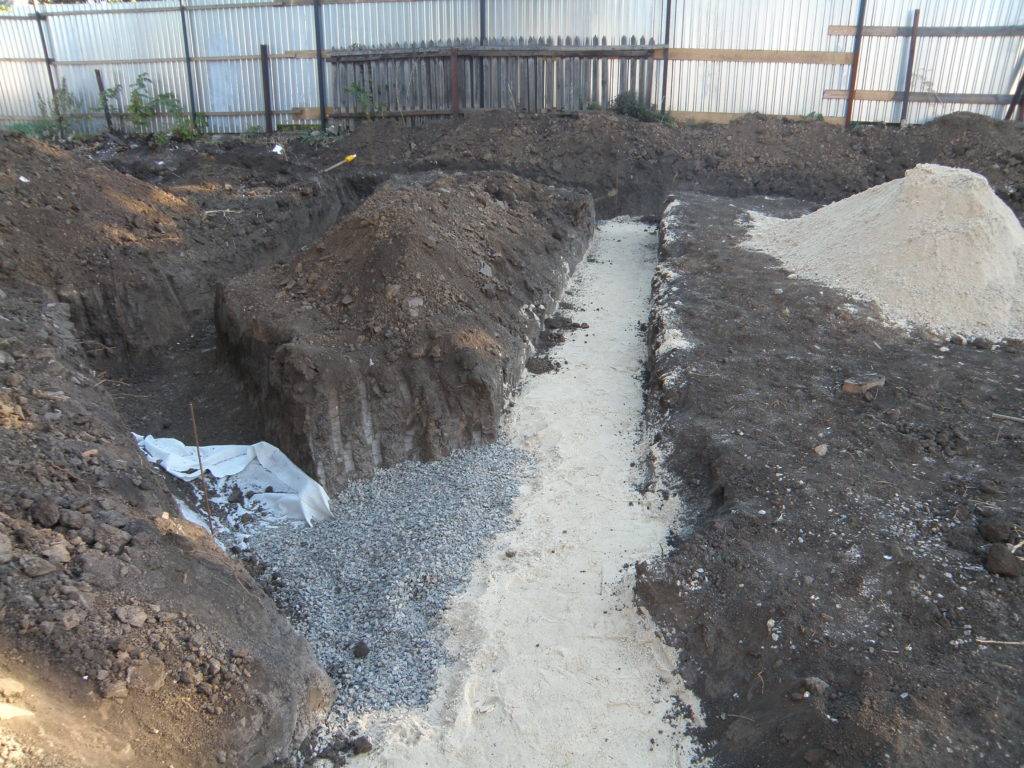

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

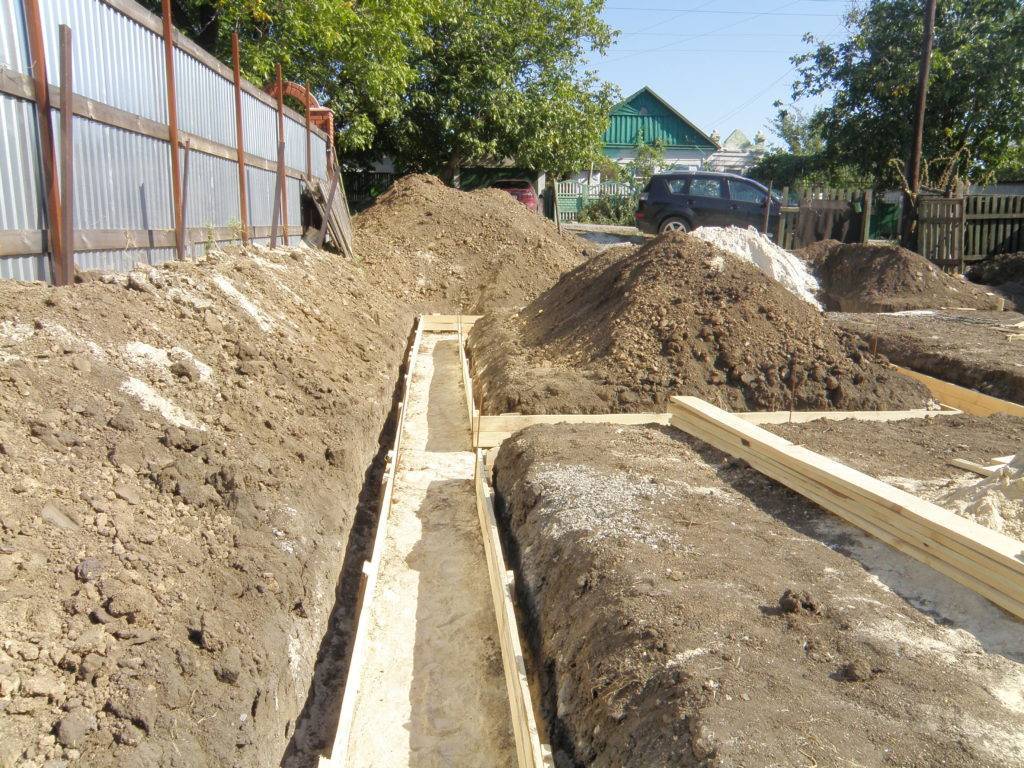

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

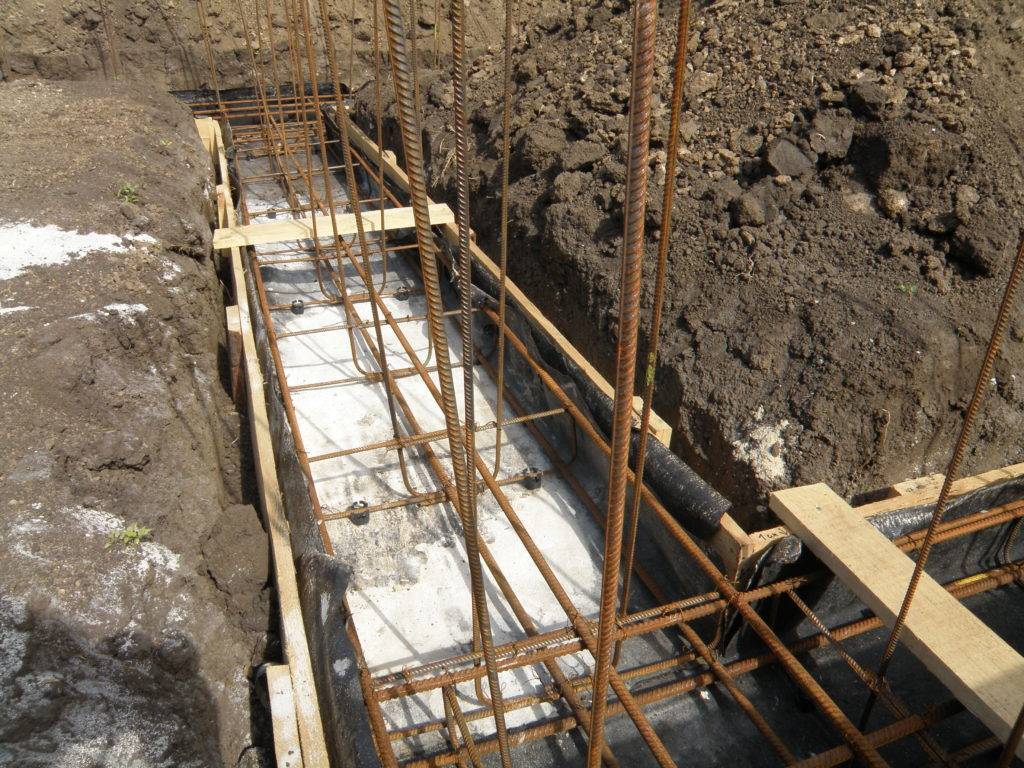

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

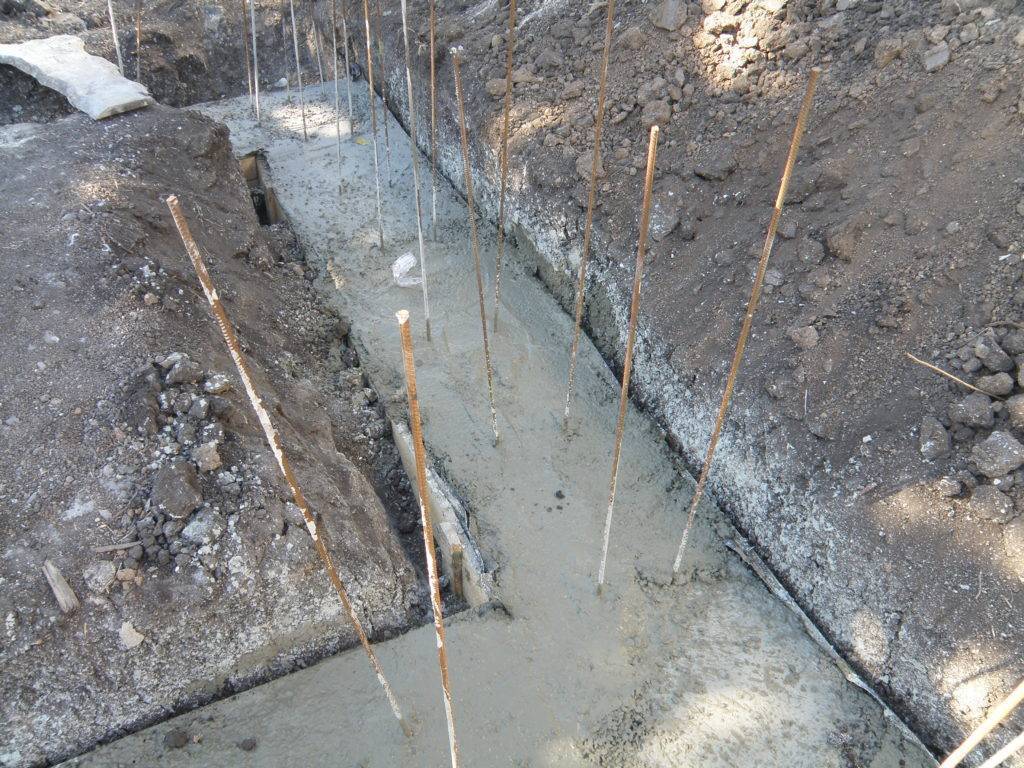

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.

Виды фундаментной ленты

Лента может быть сборной и монолитной. Последний вариант считают цельным основанием, которое применяют только для массивных сооружений.

Сборная лента состоит из отдельных блоков, искусственных или натуральных камней. Монтажный процесс имеет упрощенную форму, но требуется соблюдать требования по прочности и влагоустойчивости.

По применяемым материалам фундамент делят на:

• кирпичный,
• железобетонный,
• бутобетонный,
• грунтоцементный,
• каменный.

Основное разделение ленты на виды происходит по заглубленности. Каждый вариант применяется при определенных условиях. Виды:

1. Заглубленный фундамент. Устанавливается на глубине ниже 1 метра от уровня промерзания земли.

   Чем выше рыхлость почвы, тем ниже требуется заглублять ленту, так как от этого будет зависеть показатель несущей способности, а также устойчивость конструкции.

   Используется для массивного забора из кирпичей, бетона, камней или с наличием кованых элементов.

2. Мелкозаглубленный. Может применяться при хорошей устойчивости почвы. Обустройство происходит ниже уровня промерзания почвенного слоя на 50 см. Такой вариант ленты подходит для высокого забора с применением профнастила, евроштакетника, сайдинга или деревянных досок. Столбы могут быть трубными, бетонными или винтовыми.
3. Незаглубленный. При такой конструкции опора устанавливается на грунтовую поверхность. Указанный вариант основания применяют на песчаном грунте при обустройстве небольшого забора, который не имеет больших показателей по массе и высоте.

   Отличием фундамента считают отсутствие воздействия на него морозных грунтовых пучений. Габаритные параметры по ширине зависят от массы забора. Чем больше вес, тем шире требуется делать траншею под основание. Стандартным показателем будет 0.40 м.





















На предварительном этапе требуется уделять внимание основным факторам, от которых зависит применяемый вид основания. Среди них:

• характер конструкции забора, его особенности и все требования — примером будет необходимость усиления основания в нескольких местах из-за вторичных факторов, включая наличия проложенных труб или других коммуникаций;
• масса ограждения и его отдельных элементов, в том чисел опорных или декоративных;
• показатели нагрузки на столбы опорного вида;
• характер почвы;
• глубина промерзания грунтового слоя;
• рельеф и ландшафтные особенности местности — сюда относят наличие склонов, неровностей и аналогичных факторов;
• наличие близкорасположенных пластов с водой или водоемов — это будет влиять на возможность подмыва грунта, что потребует увеличения устойчивости конструкции;
• финансовые и трудовые затраты.

В последнем случае рассчитывают целесообразность применения того или иного вида фундамента. Примером будет отсутствие необходимости в заглубленном монолитном основании при устойчивой почве и небольшой массе забора.
