Четвертый этап строительства: полы
На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.
Схема черновой стяжки по грунту в каркасном доме
Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.
Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.
Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:
Устройство пола с помощью лаг
Для его обустройства необходимо:
- доска 25х100
- брус 200х200
- брус 70х195
- доска 50х150
- ветрозащита
- утеплитель
- осб
- подложка и ламинат или плитка
Больше информации об устройстве пола в каркасном доме вы найдете здесь.
Разметка под фундамент дома
Разметка под столбчатый фундамент
Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.
Верхний ярус обноски – уровень ростверка.
Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком
Разметка под ленточный фундамент
Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.
Разметка под плитный фундамент
Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. www.gvozdem.ru

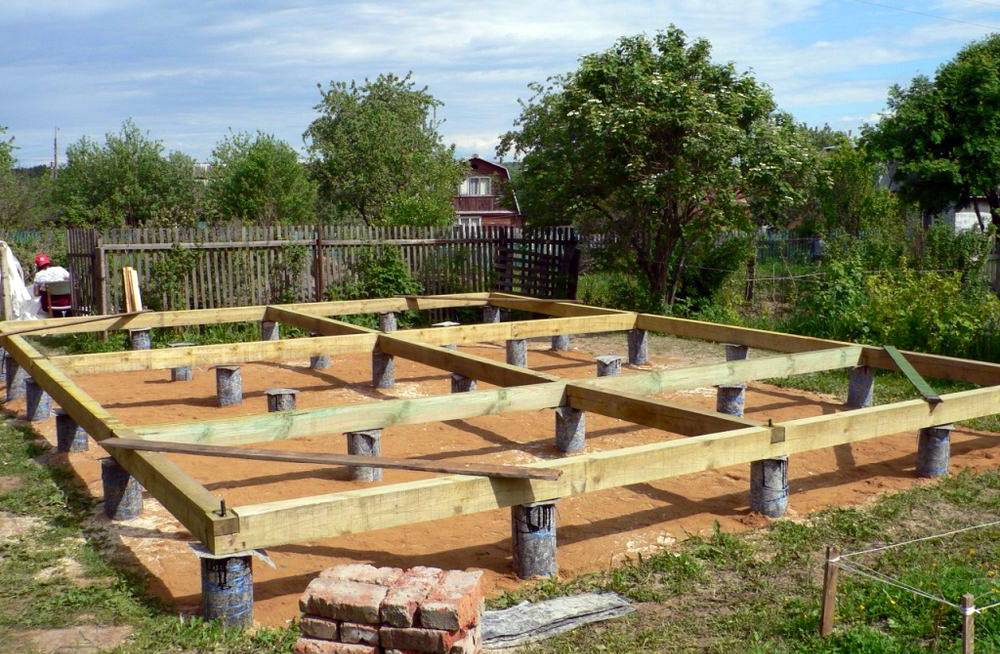

Устройство столбчатого фундамента
Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.
Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.
Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см
В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.
Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.
Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.
Определение размеров
Прежде чем возводить фундамент, нужно четко определить его будущие размеры:
- глубину залегания ленты;
- высоту;
- ширину.
Глубина ленты
Как правило, глубина ленты планируется в зависимости от качества грунта и материалов, из которых будет строиться дом, а также целей. При мелкозаглубленном типе ленту углубляют среднем на 1 м. В условиях сильного промерзания почвы или при обустройстве какого-то вспомогательного помещения в подвале (баня, гараж) углубляют фундамент и на 2-3 м.
Высота и ширина конструкции
Согласно общепринятым нормативам ширина ленты фундамента не может быть уже стен здания. Как правило, она даже немного больше – на 10-15 см. Наиболее распространена высота над землей ленточного фундамента, равная 50 см. Это усредненные показатели, может быть чуть меньше или больше в зависимости от условий грунта, климата и конструкции здания.
Этапы строительства
Несколько этапов проводят в порядке, предусмотренном технологией и традициями:
- Подготовка столбов, обработка антисептиком и гидроизоляция.
- Расчистка участка под дом.
- Бурение свайных отверстий вручную мото буром или вызов специалистов.
- Засыпание слоя песка на дно отверстий.
- Установка столбов и бетонирование, засыпка гравием.
- Спиливание лишней древесины на сваях, выравнивание.
- Гидроизоляция верхней поверхности — свайного торца.
Подготовка столбов
Сваи под деревянный фундамент берут с нижней части дерева, пилят одинаковые куски и ошкуривают
Тщательно убрать кору важно еще потому, что в ином случае будет потеряно значительно больше пропитки. Поверхность должна стать как можно более гладкой
В идеале столбы подбираются заранее, из зимнего сухого леса, и просушенные чем более, тем лучше. Самые мощные шпалы ставят под углы, несущие стены. Обработка делается путем обжига, как в старое время, или антисептиком, добавляется гидроизоляция.
Первый метод, обжигание — проводится до угольной корки. Для этого зажигается костер (горелка), заготовка в нем постепенно переворачивается, тщательно прожигается. Полностью надо прожечь часть сваи, которая попадет под землю, и поверхность выше уровня земли на 20 — 25 см. Раньше перед обжигом наносили глину, и сегодня это не повредит
В момент горения важно не допустить сильного пережигания. Слой угля не должен превышать 2 см
На последней стадии требуется просмолить стул. Или обработать битумом (битумной мастикой).
Защита антисептиком выполняется нанесением жидкости кистью в 2 или более захода. Она дает очень маленький слой защиты, но при сухом грунте фундамента хватит надолго. Водные химические растворы можно приготовить самому:
- 5 л кипятка смешать с 50 г борной кислоты, добавить 950 г пищевой соли, при постоянном помешивании получить единую массу. Этим веществом можно покрывать будущий фундамент из деревянных шпал.
- Народный рецепт — глиняная паста из просеянной глины, которая получается путем смешивания с водой.
- Химические растворы, продающиеся в хозяйственных магазинах. Это железный купорос, цинк хлористый, аммоний кремнефтористый и подобные.
- Пропитка масляная или алкидная, которую подбирают по рекомендации на этикетке. Сюда же добавим антисептик, его можно применить совместно с пропиткой.
В дополнение к раствору пропитки делается гидроизоляция — обертывание толстым рубероидом без приклеивания, чтобы при промерзании грунта наш столб не повредился. Если жилище планируется на возвышенности, а фундамент деревянные стулья поставлен в сухом грунте; если, во — вторых, надежно отводятся ливневые потоки, и под дом не попадает влага, то сваи прослужат максимально долго.
Дальнейшие действия
Первым делом для подготовки фундамента мы должны выяснить, сколько требуется бурить ям, на какую глубину
Сама яма под столб должна быть толще его в 1,5 раза. Чтобы морозное пучение не повредило фундаменту, нашу сваю можно обмотать рубероидом или прочной пленкой. Примерзания грунта к свае в этом случае не произойдет, и она останется невредимой.
Если решено использовать опору, то в качестве нее выпиливается крестовина с выемкой. Предварительно в земляные отверстия засыпают слой песка высотой примерно 20 см и утрамбовывают. Столб надежно закрепляется на опоре скобами или иными средствами, опускается на слой песка и утрамбовывается.
Саму опору необходимо обработать выбранным способом: обычно это антисептик и гидроизоляция битумными мастиками. Как это сделать, описано в разделе «Подготовка столбов». Каждая свая может бетонироваться на 20 и более см или целиком, остатки ямы засыпаются щебнем.
Закладывают столбчатый фундамент своими руками на глубину 500 — 1550 мм. Внутреннему столбу подойдет глубина от 50 см, на него меньше нагрузки. А столбы под стены должны закладываться минимум на 75 см. После выставления по уровню, бетонирования и засыхания свай отпиливают лишнее сверху, выравнивая каждую по единой плоскости, на которую ляжет дом. Убедившись, что сваи выровнены, проводят последнюю обработку верхнего торца антисептиком и прикрывают их сверху кусками толстого рубероида.
Почему разрушается фундамент
Предпосылки к разрушению фундамента лучше всего отражены на рисунке ниже:
Как разрушается фундамент
Где:
- 1 (а, б) – Проседание почвы под действием силы тяжести;
- 2 (а, б) – Выталкивание фундамента под воздействием усилий сопротивления грунта;
- 3 (а, б, в) – Морозное пучение под действием соответствующих сил;
- 4 – Опрокидывание фундамента.
Подробнее о возможных причинах разрушения основания:
Нарушение технологической последовательности, рецептуры цементирующего состава и строительных операций при постройке объекта, некачественные стройматериалы, неподходящие погодные условия во время строительства;
Свойства и состав грунта не принимались во внимание при расчетах фундамента и характеристик здания. Эта ошибка приводит к неправильному подбору стройматериалов;
Ошибочные расчеты нагрузок на фундамент;
Пренебрежение графиком сезонных паводков и изменением уровня грунтовых вод;
Разнородность почвы на стройплощадке, вызывающая подвижки грунта;
Строительство дома рядом с другими крупными сооружениями или централизованными коммуникациями;
Капитальная перепланировка жилья со сносом или перемещением несущих стен дома.. Причины разрушения фундамента Перед тем, как начинать укрепление фундамента старого дома, нужно установить и устранить причины, вызвавшие деформацию или усадку
Начинать укрепление фундамента дома следует с выбора методики, основных направлений которых существует три:
Причины разрушения фундамента Перед тем, как начинать укрепление фундамента старого дома, нужно установить и устранить причины, вызвавшие деформацию или усадку. Начинать укрепление фундамента дома следует с выбора методики, основных направлений которых существует три:
- Классическое укрепление фундамента – армирование с последующей заливкой армопояса бетоном;
- Усиление железобетонной рубашкой по всему периметру;
- Свайное усиление старого фундамента.
Классический способ армирования Инструменты и строительные материалы, которые необходимы для любых способов укрепления основания дома:
- Шлифмашина и электросварка (газосварку применять нельзя, так как арматура в местах сваривания становится мягкой и податливой);
- Рулетка, кусачки для прутьев арматуры, молоток;
- Готовый армирующий каркас или прутья арматуры;
- Сваи, деревянные балки;
- Бетон, щебень, гидроизоляция;
- Шанцевый инструмент.

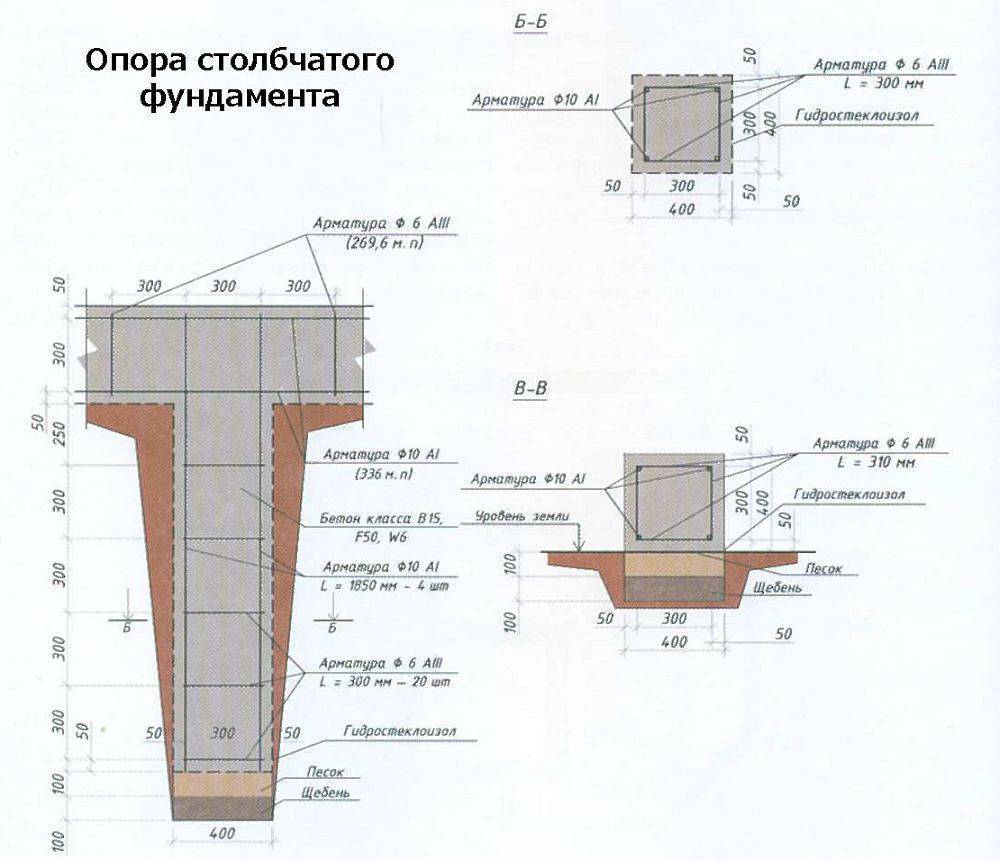

Основательный опорно-столбчатый фундамент
Итак, вот как строится стандартный столбчатый фундамент для бани:
Этап I. Подготовка участка
Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.
Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.
Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.
Этап II. План фундамента
Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.
Этап III. Подготовка ям
Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.
Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.
Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.
Этап IV. Установка опалубки
Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.
Этап V. Армирование фундамента
Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.
Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.
Этап VI. Заливка столбов фундамента
Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.
Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.
Этап V. Гидроизоляция столбчатого фундамента
Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.
Этап VI. Строительство ростверка
Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.
Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.
Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.
К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.
Какой выбрать фундамент под грунт
Фундамент подбирается исходя из определения грунта.
Главные параметры, чтобы определить какой фундамент лучше для каркасного дома:
- период эксплуатации фундамента и самого здания должны быть одинаковы;
- при высоком залегании грунтовых вод и желании обустроить подвал или цокольный этаж, придется соотнести стоимость гидроизоляции фундамента и обустройства дренажа – в противном случае в подземном этаже всегда будет повышенная влажность;
- при возведении каркасной постройки на плывучем или насыпном грунте, оптимальным решением будет монолитная плита – она способна смещаться вместе с грунтом, одновременно являясь устойчивым основанием для любой постройки;
- если позволяет почва, то экономными вариантами станут мелкозаглубленный ленточный или свайно-винтовой фундаменты.
Зачастую, оптимальным решением является применение свайно-винтового фундамента, но требуется неукоснительно выдерживать технологию его обустройстваИсточник fundamentdomov.ru
Фундамент столбчатого типа из кирпича
В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.
Возведение столбов из кирпича допускает два варианта:
- Первый слой укладывается на подушку из песка.
- Начальный слой укладывается на залитый заранее «башмак» из бетона.
В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.
Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

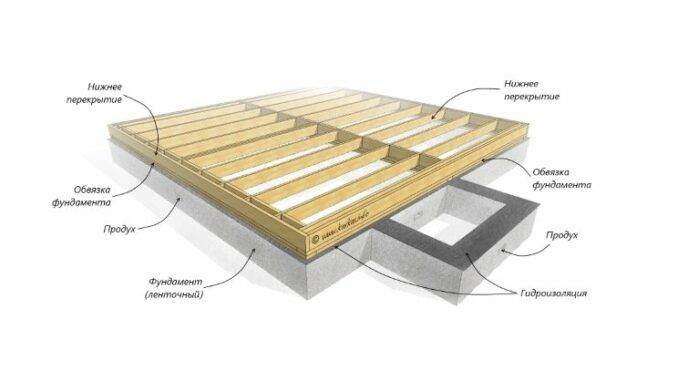

Фундамент №1. Ленточный
Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.
Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.
Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.
- Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
- Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
- Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
- Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
- Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.
Фундамент №4. Монолитный плитный
В народе такой вид основания прозвали «плавающий» из-за того, что в случае, если грунт пучит, и вздымается, двигается вся плита полностью. Такой эффект достигается благодаря тому, что основание является одной сплошной железобетонной монолитной плитой, которая имеет колоссальные несущие способности.
Ниже рассмотрен монолитный фундамент каркасного дома, выполненный своими руками, его фото и пошаговая инструкция.
Толщина плиты должна быть не меньше 10 сантиметров. В основе лежит гравий и песок, который проходит сильную утрамбовку. Поверх них укладывается гидроизолятор. Далее – каркас из арматуры, а точнее двух сеток, тщательно переплетенных между собой. Оптимальной арматурой является ребристая, имеющая диаметр 12-16 мм. При таких показателях достигается самое лучшее сцепление с бетонным раствором.
Монолитная плита бывает гладкая или с ребрами жесткости. Это прутья, которые находятся внизу плиты перпендикулярно ее стороне и смотрят вниз. Такие прутья усиливают устойчивость основания к любым движениям грунта.
Если в каркасном доме не предусмотрено подвальное помещение, монолит ставится мелкозаглубленный.
Для начала следует снять верхний плодородный слой грунта, заменить его на специальную геоткань. Следующий слой – песок, который проходит тщательную утрамбовку и поливается водой. Далее еще один слой геоткани, следом гравий. Утрамбовка. На плите ставится опалубка, в ней – арматура.
Далее конструкцию следует залить бетонным раствором, во время процесса производится удаление пузырьков воздуха посредством вибратора. Бетон имеет длительность засыхания около месяца, на это время работы прекращаются. После засыхания опалубка снимается и можно проводить установку каркаса.
Расположение дома
Чтобы выяснить, какой фундамент нужен для возведения каркасного дома, прежде всего, определяют место его будущего расположения. Это очень ответственное решение, от которого зависят условия эксплуатации основания.
Подтопление подошвы талыми или дождевыми водами, случайными стоками даже в однородных непросадочных грунтах приведет к уменьшению их несущей способности и, как следствие, к деформациям фундамента. При наступлении морозов скопившаяся в земле влага увеличивается в объеме и выталкивает конструкцию наружу. Особенно это опасно на глинистых, суглинистых, супесчаных и пылеватых почвах, где силы морозного пучения способны поднять не только легкий каркасник, но и тяжелый кирпичный дом.
Место под строительство выбирают с учетом рельефа. Приоритетное расположение – самая высокая точка участка, откуда осадки и талая вода беспрепятственно стекают вниз по естественному склону.
Если такой возможности нет, принимают меры против пучинистости. При возведении каркасных зданий они включают устройство дренажной системы с отводом воды в коллекторы или канализацию, утепление грунта на глубину промерзания. Вокруг дома устраивают отмостку для защиты от осадков, ливневую канализацию.
Фундамент №2. Свайно-винтовой
Именно свайно-винтовой фундамент является наиболее надежным. Поэтому он устанавливается как на зыбких, склонных к пучению и неустойчивости почвах, грунтах с непростым ландшафтом или высоким расположением грунтовых вод, так и в целях дополнительного укрепления другого вида фундамента.
Свайно-винтовой базис имеет следующие преимущества:
- Установка не требует применения дополнительной техники;
- Монтаж осуществляется в течение одного дня;
- Высокая несущая способность;
- Возможность выдерживать нагрузки в условиях высокого уровня протекания грунтовых вод, или промерзающей почвы;
- Широкий ассортимент свай;
- Бюджетная стоимость;
- Возможность установки при низких температурах;
- Отличная возможность проведения ремонта, при возникновении такой необходимости.
Строительный рынок предлагает огромное количество видов винтовых свай. Ассортимент колеблется в зависимости от размера, наличия различных покрытий, защищающих от коррозии
Важно учитывать, что сваи должны быть ровными, а лопасти не искривлены
Диаметр трубы винтовых свай может быть 57, 76, 89, 108, 133, 159, 219 миллиметров. Диаметры от 57 до 89 мм применяются при постройке легких беседок, заборов, указателей, малых опор и других небольших построек. Диаметр трубы от 108 мм применяется при постройке каркасных домов, ангаров, пирсов.
Чтобы правильно установить трубу, буровую установку следует располагать строго в вертикальном положении. Если почва содержит примеси глины, проводить работы рекомендуется в сухую погоду.

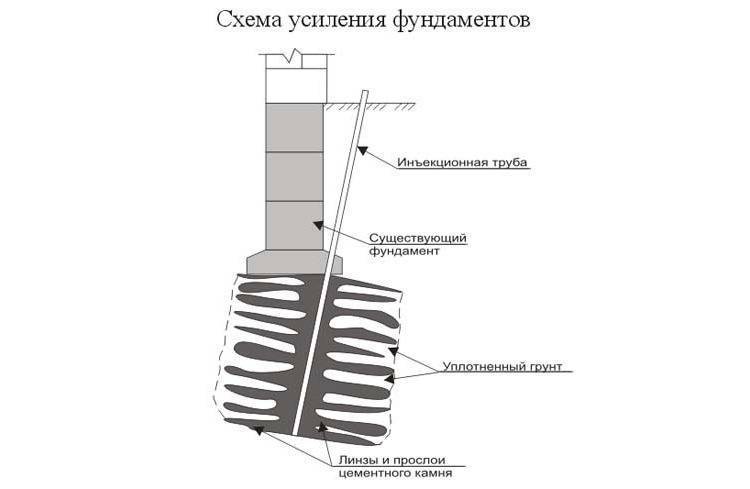

Усиление фундаментного основания
Со временем хозяин домостроения может обнаружить признаки проседания столбчатого фундамента. Это может проявляться в виде трещин в стенах, проседания полов внутри дома и прочим нарушениями целостности строительных конструкций.
Чтобы не допустить разрушения здания, нужно произвести работы по усилению столбов. Повысить несущую способность фундаментного основания можно двумя путями.
Вариант 1
Определить просевший столб. Под пяту заводят домкрат и подпирают её. Из-под неё извлекают грунт в определённом объёме. Образовавшиеся пустоты заполняют бетоном. Через 30 дней домкрат удаляют.
Вариант 2
Просевшие опоры подпирают домкратами, между ними устанавливают дополнительные столбы. После застывания бетона и демонтажа опалубки убирают домкраты. Для контроля просадки фундамента на опорах устанавливают маячки.
Если в результате вышеперечисленных мероприятий просадка основания дома будет продолжаться, то нужно обратиться в специализированную службу за профессиональным обследованием состояния фундамента и выявления причин возникновения этих негативных явлений.
