Замена электропроводки своими руками — этапы работ по замене в квартире и доме. Техника безопасности и советы по выбору новых элементов сети

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

  1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
  2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
  3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Опасность старых розеток и выключателей

Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.

Советская розетка

Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.

Проходные розетки

В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.

Сгоревшие розетки

Не правильно установленные или некачественные розетки

Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке,  это еще один признак того, что у вас старая проводка.

  • Выключатель на веревочке
  • Старые выключатели

Розетка в старом подрозетнике держится на деревяшках

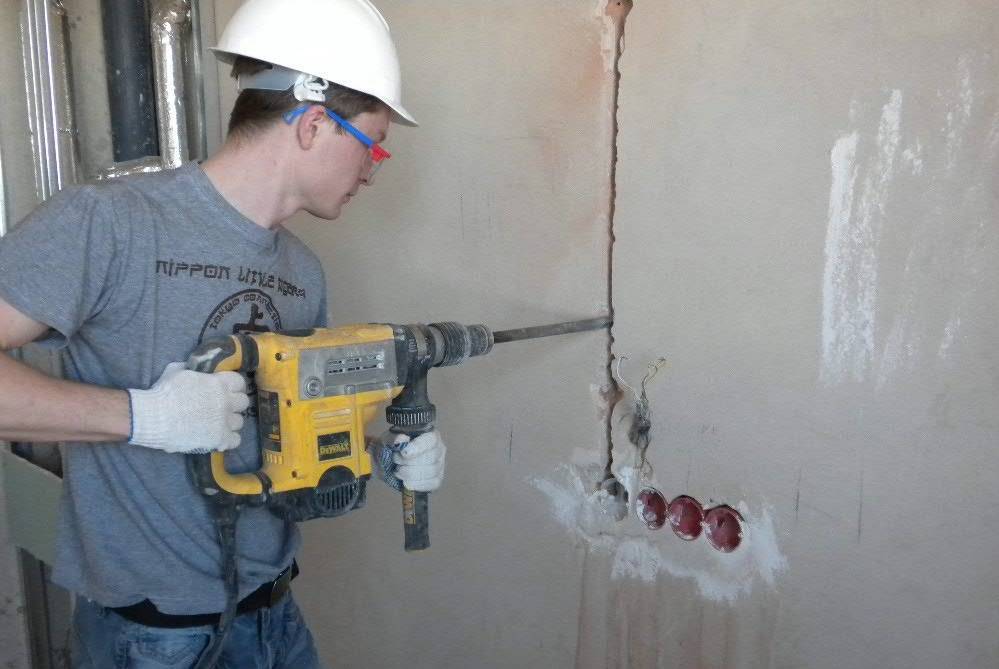

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

  1. Создание схемы электрического снабжения.
  2. Разработка плана разводки проводов, его согласование.
  3. Обустройство ремонтной времянки.
  4. Прокладка проводов.
  5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

  1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
  2. Устройство защитного отключения — 50А.
  3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
  4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
  5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Обратите внимание! При создании чертежа следует соблюдать размеры условных обозначений элементов, так как их масштабирование недопустимо

Подготовка плана

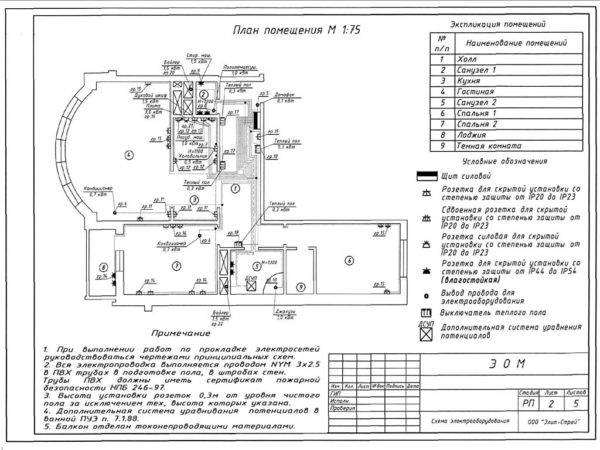

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

  1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
  2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
  3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
  4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
  5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
  6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

  1. Берем план жилого помещения в ДЭЗ или БТИ.
  2. Сканируем полученный план.
  3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
  4. Распечатываем полученную схему.

Зачем нужны проекты электроснабжения

Независимо от выбранной категории надежности электроснабжения, приступать к монтажу можно только после того, как составлен и утвержден проект электроснабжения. Некоторые люди действительно не понимают, зачем это нужно. Ведь зачастую на составление проекта уходит несколько недель, а сама эта услуга обходится весьма и весьма недешево. И все же, начинать работу без готового проекта нельзя.

Во-первых, именно качественно составленный проект позволяет вести работу быстро и без остановок для уточнения каких-то данных, выбора материала и проведения сложных подсчетов.


готовый проект электроснабжения дома

Имея же на руках готовый проект, монтажники смогут быстро разобраться во всей системе, и заниматься непосредственно своей работой, не отвлекаясь ни на что постороннее. Благодаря этому монтаж системы электроснабжения занимает минимум времени.

Во-вторых, если в будущем придется проводить ремонт электропроводки (а специалисты рекомендуют делать это минимум раз в 20-25 лет), подробная схема электроснабжения дома позволит легко и быстро выполнить всю работу – приглашенные специалисты, изучив план по бумагам, смогут сориентироваться в здании, нанося минимальный урон стенам при замене проводки.

В-третьих, если имеет место серьезная авария, связанная с повреждением проводки в жилом, офисном или административном здании, электрику достаточно изучить проект, чтобы понять, где расположены ключевые узлы, с которых нужно начинать проверку всей системы. Поэтому на ремонт будет затрачено минимум времени.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Важна ли мощность энергопотребления?

Кроме проектирования необходимо учесть и такой момент, как потребляемые мощности в доме.

В многоэтажном доме квартирного типа они обычно стандартизированы, но в отдельном коттедже перед утверждением документов потребуется знать, какую именно выделенную мощность запрашивать у поставщика электроэнергии.

С определением общей потребляемой мощности поможет справиться эта таблица. На ней указаны усредненные показатели для различных бытовых электроприборов и электроинструментов, более точные данные можно найти в техпаспортах оборудования

Ошибочно предполагать, что общая потребляемая мощность является суммой отдельных мощностей. Одновременного включения всех приборов в сеть фактически не происходит, поэтому при расчетах необходимо использовать такую величину, как коэффициент одновременности.

Для розеток он составляет максимум 0,2, то есть в одно и то же время обычно задействовано не более 20% точек питания.

Удаляем старую проводку

Большинство наших домов относится к вторичному жилому фонду, поэтому в большинстве случаев электропроводка рассчитана на небольшие нагрузки, как правило, 1,5 кВт на одну квартиру. Сегодня, когда квартиры переполнены разнообразной техникой, минимально допустимой считается – 10 кВт. Поэтому после приобретения новой недвижимости стоит сразу посмотреть действующий план электропроводки в доме.

После изучения схемы, желательно ознакомиться с (ПЭУ) правилами устройства электроустановок.

Рассмотрим некоторые из них:

  1. Все алюминиевые кабеля подлежат замене на медные.
  2. Глухое заземление необходимо поменять на защитное.
  3. Новые правила требуют современного разветвления проводов по группам.
  4. Новый план разводки, с полной заменой всех деталей должен утвердить квалифицированный сотрудник энергонадзора.

Провода в распредкоробке

После изучения соответствующей литературы приступаем к следующему шагу:

  1. Берем заранее подготовленный план новой разводки.
  2. Бросаем времянку, подключаемся напрямую к щитку для обесточивания квартиры.
  3. Вручную удаляем старые кабеля. Для поиска скрытых и неработающих кабелей можно воспользоваться специальным устройством – детектором скрытой проводки.
  4. Штробим и подготавливаем место для новой системы.
  5. Устанавливаем розетки, разводки, выключатели.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Советы и требования при монтаже электропроводки

Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.Итак:

  • Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
  • Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
  • Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
  • Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
  • В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
  • Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

Прокладка проводки в плинтусе

Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

  • Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
  • Выключатели и розетки следует располагать на одной высоте.
  • Следует избегать пересечения проводов.
  • Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

Прокладка новой проводки

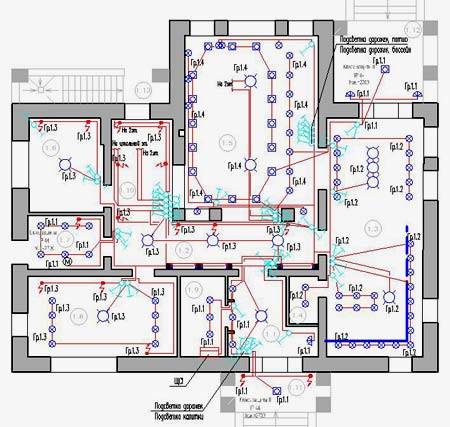

Монтаж новой системы электроснабжения рассмотрим на примере этой схемы.

Пример схемы

Для этого нам потребуется:

  1. Провод.
  2. Гофра или термостойкая трубка.
  3. Автоматы, розетки, выключатели.
  4. Запасные штробы и изогнутые зубила.

После удаления старой проводки приступаем к укладке новой. Для частных и небольших квартир подойдет однолинейная схема электроснабжения дома. Для этого необходимо нанести предварительный чертеж на стенах, следом приступаем к штроблению.

Выполнять штробление нужно, придерживаясь определенных правил.

  • Штробы должны проходить строго в горизонтальном или вертикальном направлении по отношению к полу, пересечение или движение наискосок запрещены.
  • Необходимо соблюдать расстояние от потолка и пола 15 – 20 см.
  • Глубина штробления не должна превышать 25 см.
  • Горизонтальный пробой несущих стен запрещен. Допускается только вертикальная обработка.

После того как штробы готовы, в первую очередь необходимо провести провод от распределительных коробок к счетчику. Для дополнительной безопасности, кабель можно поместить в специальную термостойкую ткань, гофру. Фиксацию стоит проводить с помощью алебастра каждые 1 или 1,5 м. Далее от заранее установленных распределительных коробок прокладывается провод к выключателям и розеткам.

Простейший прибор электроучета

Следующий шаг – магистральный кабель, в распаечных коробках соединяется с разводящими проводами

Стоит обратить внимание, что крепление необходимо проводить с помощью специального клеммника, а не обычной скруткой. Для того чтобы замена электропроводки в доме своими руками была более качественной и безопасной, следует проконсультироваться с профессиональным электриком

После соединения всех проводов переходим к основному электроснабжению и подключаем все розетки, люстры и выключатели. о том, как подключить люстру с двойным выключателем, читайте в отдельной статье на нашем сайте.

Заключительным этапом является подключение всей системы к прибору электроучета. Если у вас этот прибор старый, то его стоит заменить. Идеальным вариантом будет приглашение квалифицированного электрика, который поможет вам провести провода из подъезда в квартиру. Счетчик лучше установить в пластмассовый или металлический бокс.

При выборе счетчика обратите внимание: можно установить многотарифный прибор, чтобы впоследствии экономить на электричестве в вечернее и ночное время суток

Особенности штробления

Как уже говорилось ранее, в несущих панелях штробление запрещено. Однако запрет относится только к горизонтальному штроблению, а вот проделывание штроб по вертикали вполне допустимо. Несмотря на возможность создания вертикальных штроб, слишком глубокие борозды создавать не стоит, так как это ослабит конструкцию. Максимально допустимая глубина штробы не должна превышать 10 миллиметров. В любом случае при создании штробы нельзя нарушить арматуру.

Фиксация проводки в штробах осуществляется алебастровой смесью или дюбелями-хомутами. Если используются дюбель-хомуты, понадобится высверливание отверстий под их установку. Штробы проделываются при помощи перфоратора или специализированного инструмента — штробореза. Последний более приспособлен для создания штроб, поскольку оснащается парой лазерных кругов и устройством отвода пыли.

Обратите внимание! Штробление должно осуществляться с соблюдением техники безопасности. Рекомендуется использовать защитные очки и респиратор

Отверстия для подрозетников должны соответствовать следующим размерам: глубина — до 45 миллиметров, диаметр — от 75 миллиметров и выше. Конкретные размеры отверстия зависят от габаритов подрозетника.

Завершение

После штукатурно-малярных и обойных работ подрозетники и ВЩ окажутся затертыми и заклеенными, но их легко будет нащупать и вырезать обои по контуру. Вычистив из подрозетников остатки штукатурки, устанавливаем розетки, выключатели, светильники, бойлер.

Затем на клеммниках в ВЩ собираем схему электропитания, но ввод от счетчика пока не подключаем. КАЖДУЮ ВЕТВЬ ПЕРЕД ВВОДОМ В КЛЕММНИК НУЖНО ПРОВЕРИТЬ ТЕСТЕРОМ НА КОРОТКОЕ ЗАМЫКАНИЕ! Теперь на короткое время запитываем квартиру, находим индикатором фазу и ноль, идущие от счетчика.


Снимаем питание, разводим отрезками провода соответствующих цветов фазу и ноль по клеммникам. ЕЩЕ РАЗ ПРОВЕРЯЕМ НА КЗ при включенных автоматах, выключаем главный автомат, запитываем квартиру, включаем главный автомат. Не «бабахнуло»? Проверяем свет, напряжение в розетках и продолжаем ремонт.

Особенности проводки в панельном доме

Существует множество серий панельных домов с отличающимися конфигурациями. Однако во всех таких строениях стеновая панель выступает в качестве несущего элемента

Это обстоятельство крайне важно для обустройства электропроводки в панельном здании. Суть в том, что в несущих стенах нельзя создавать штробы, поскольку они значительно ослабляют несущую конструкцию

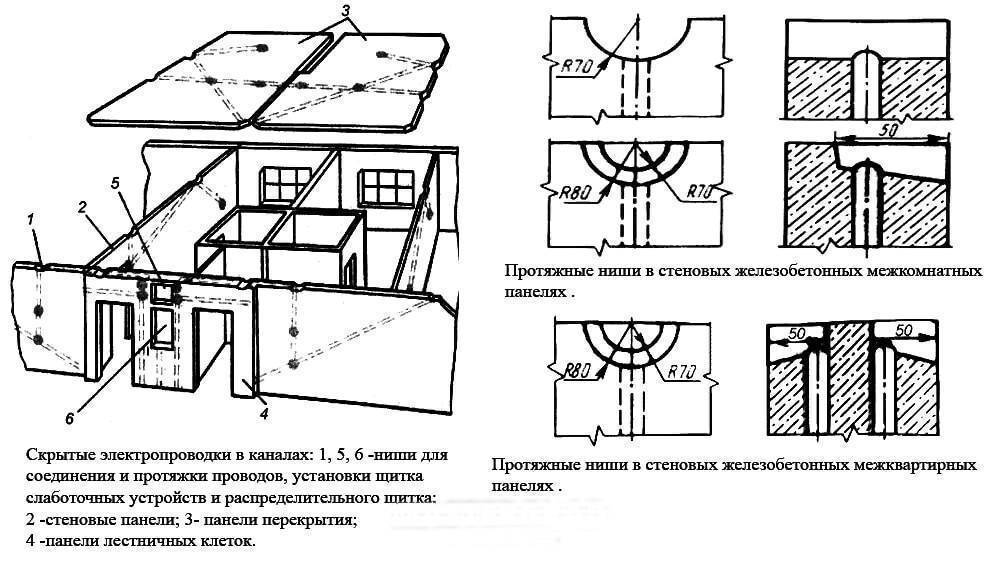

Прокладка кабеля возможна лишь по специальным, созданным в заводских условиях каналам.

Проводка в панельных сооружениях располагается в области потолка или в стенах. Нередко старую проводку в панельном доме можно обнаружить в местах соединения стены с потолком. Это место выбиралось по причине наличия небольшого пространства между стеновой и потолочной панелью, куда и укладывались кабели.

Необходимо заметить, что, несмотря на наличие в плитах заводских каналов, поиск проводов является достаточно сложным делом. Часто бывает так, что электрические схемы отличаются даже на двух соседних этажах с помещениями одинаковой планировки.

Пример схемы для замены электрики в квартире

Кроме несущих стен в многоквартирных панельных домах, имеются и перегородки. Они чаще всего производятся из дерева или гипсокартона. Использовать перегородки для прокладывания проводов не рекомендуется, поскольку толщина таких стен не подходит для организации скрытой проводки.

Розетки и выключатели в многоэтажных жилых зданиях располагают на определенном уровне от пола: для розеток этот показатель не должен превышать 90 сантиметров, а для выключателей — 150-170 сантиметров. В старых домах провода нередко прокладывались двумя линиями: на розетки и на осветительные приборы.

В квартирах, оснащенных электроплитами вместо газовых, для этого прибора иногда предусматривался отдельный кабель. Такая схема сегодня не рекомендована. Правильная разводка должна предусматривать отдельные питательные провода для групп потребителей и заземляющий провод.

Необходимость замены

Электропроводка в панельном доме может подлежать замене по следующим причинам:

  1. Старая схема не предусматривает одновременное использование нескольких видов мощной бытовой техники.
  2. Алюминиевые провода подверглись значительному износу.
  3. Отсутствует заземляющий провод.
  4. В квартире осуществляется перепланировка и необходим переход на трехпроводную или пятипроводную систему снабжения электричеством.

Замена проводки — дорогостоящее мероприятие, однако со временем неизбежное. Нельзя допускать, чтобы помещение эксплуатировалось со старой ненадежной электропроводкой, так как это небезопасно. Так что потратиться все равно придется. Другое дело, что при наличии определенных знаний и умений можно сэкономить, если выполнить работу своими руками.

Стареют не только провода, но и изоляционный материал. Со временем изоляция начинает растрескиваться, концы проводов ломаются и подгорают. Постепенно изнашиваются и розетки с выключателями. Поэтому замена проводки обычно сопровождается и установкой новой фурнитуры.

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Варианты прокладки кабелей

Замена существующей электропроводки на новую должна начинаться с составления схемы. Замена проводки бывает, как частичная, так и полная. Если замене подлежат все провода, понадобится совершенно новая схема. Составление такой схемы лучше поручить профессиональному электрику. При этом для правильной ориентации ему понадобится и старая схема.

Как правило, самым крупным потребителем электроэнергии в квартире является кухня. Для обычного помещения достаточно одной розетки на 5-7 квадратных метров, а вот для современной кухни на такую же площадь понадобятся уже 3 розетки. Для одной только электрической плиты нужна отдельная розетка с кабелем, сечение которого находится между 4 и 6 миллиметрами.

Ванная комната — еще одно помещение с особыми условиями эксплуатации. Основная отличительная особенность ванной комнаты — повышенная влажность. Поэтому розетки здесь следует устанавливать только через распределительный трансформатор.

Существует несколько способов прокладки электрокабелей: под штукатурку, на полу или под потолком, в потолке. Ниже рассмотрим особенности каждого из вариантов.

Прокладка проводов под штукатурку

Самым доступным способом обустройства проводки является прокладка электрокабелей под оштукатуренной поверхностью стен или потолка. Для монтажа понадобится создать отверстия на поверхности, куда будут устанавливаться крепежные элементы. Затем можно укладывать провода и наносить сверху слой штукатурки.

Способ позволяет направлять в каждое помещение по несколько линий. Не только осветительные приборы, но и кондиционер, отопительные приборы, а также другие виды мощной бытовой техники могут получить по собственной линии.

Недостаток указанного варианта состоит в том, что в панельных зданиях штукатурка практически не используется. В результате придется нести дополнительные затраты денег и времени на оштукатуривание поверхности.

Проводка на полу или под потолком

Проводку можно организовать на полу, если сверху планируется сделать бетонную стяжку. Кабели размещаются в гофрированных трубах, которые затем заливаются бетоном. Провода можно расположить и в подвесном потолке.

Сложность реализации данного способа состоит в том, что розетки нельзя разместить там, где находится проводка (потолок или пол), а придется устанавливать на стенах. В результате придется прокладывать путь кабелю к розеткам. Сделать это можно штроблением стен или спрятать линию передачи электричества под штукатуркой.

Еще один вариант — организация открытой проводки. Чаще всего провода размещаются в пластиковых коробах или трубах. Прокладывать провода в данном случае нужно в местах, где вероятность случайного механического повреждения сведена к минимуму. Достоинство открытого типа прокладки проводов состоит в том, что эту операцию можно провести даже тогда, когда в квартире закончен ремонт. Однако открыто расположенные кабели не слишком подходят для жилых помещений с эстетической точки зрения. К тому же это не лучшее решение с точки зрения безопасности.

Оптимальным же вариантом, при котором осуществляется замена электропроводки в панельном доме, является использование старых кабельных каналов или швов между панелями. При этом от края канала, скорее всего, придется отбивать старый цемент, чтобы обеспечить свободную укладку кабеля.

Обратите внимание! Кабель в канале должен укладываться без какой-либо фиксации

Проблемы со старыми домами

Строительство хрущевок пришлось на 1958-1985 гг. в рамках урбанизации. Электролинии в них отличаются в зависимости от серии застройки:

  • Здания периода 1963 года – места для распределительной коробки, штробления, соединения проводов оставались на усмотрение электрика;
  • Панельные дома 1965 года – разводка провода и скрытая укладка осуществлялись в каналах панельных плит;
  • Многоэтажки 1974 года – относятся к типовой постройке по требованиям Единого каталога стройдеталей. Проводку по причинам низкого качества каналов в плитах прокладывали в ниши под полом верхних этажей, выводя кабели через сквозную штробу перекрытия.

Типовые расположения каналов электропроводки

В 60-х – 70-х гг. не предполагали такого количества электроприборов, поэтому сеть выдерживала максимальную нагрузку в 3,5 кВт. Суммарная мощность современных чайника и утюга составляет 4 кВт.

  • со временем разламывался при незначительных изгибах;
  • требовал полной замены 1 раз в 20 лет;
  • под напряжением подвергался электрокоррозии, что становилось причиной возгораний.

В 1960-1980 гг. было принято заземлять электролинию по схеме с глухо заземленной нейтралью. В конце ХХ века в РФ принимается схема TN-C-S, которой хрущевки не соответствуют.

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Штробление стен под электропроводку

Работы входящие в капитальный ремонт многоквартирного дома

Довольно значительная часть ремонтных работ, выполняемых при домовом капремонте, связана с восстановлением состояния и улучшением входных площадок и дверных наполнений. В рассматриваемую категорию работ, финансируемых из фондов капремонта, включаются следующие мероприятия:

Таким образом, в капремонт включается довольно обширный перечень ремонтных работ, касающихся благоустройства общедомового жилого пространства. Благодаря накоплениям в фонде финансовых взносов российских граждан на капитальный ремонт со временем предполагается значительно улучшить жилищный фонд в большинстве российских регионов.

Рекомендуем прочесть: Районный коэффициенты по чернобыльской зоне

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
