Схемы обустройства систем вентиляции в многоквартирном доме

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

1. Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
2. Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
3. Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
4. Иногда с этой целью прокладывается система воздуховодов.
5. Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
6. Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
7. Дефлекторы позволяют усиливать тягу в вытяжной трубе.
8. Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
9. Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
10. Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
11. Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

• опрокидывания тяги;
• низкой эффективность вентиляции;
• задувания нагревательного оборудования;
• попадания мусора в вентканалы.

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

• Минимизирует шум от окружающего мира;
• Обеспечивает фильтрацию воздуха;
• Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
• Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
2. Определить место установки оборудования (сухое подсобное помещение);
3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.

Рекомендации по установке

Правильная установка оборудования всегда начинается с осмотра и по необходимости очистки вентиляционной шахты. Загрязнения, неровности, мусор в ней способны существенно понизить эффективность системы. Не зная, как установить правильно вентиляционное оборудование, лучше обратиться за помощью к специалисту. Или на крайний случай внимательно изучить технические особенности выбранной модели вентилятора и остальных элементов системы.

По статистике, в половине случаев причиной проблем с воздухообменом становится неправильный монтаж рабочих механизмов принудительной системы, ошибки в проектировании вентиляционных шахт и нехватка приточного воздуха, необходимого для эффективной работы системы.

Разобраться в реальных причинах, не имея опыта, достаточно сложно. Кроме того, самодеятельность нередко приводит к бесполезной процедуре — ремонту исправного оборудования. Качественная вентиляция любого помещения — залог комфорта и здоровья жителей. Для санитарных зон это правило вдвойне актуально.

Отличия между моделями линейки

Линейка приточной вентиляции OXY представлена тремя моделями:

• OXY 1 имеет базовый набор функций: обеспечивает постоянный приток свежего воздуха, комплектуется пылевым фильтром, работает в пассивном режиме (без вентилятора). Устройство полностью бесшумно, производительность – до 60 м3/час.
• OXY 2 оснащен вентилятором, может работать как в пассивном, так и в активном режиме (до 150 м3/час). Имеет пылевой фильтр, уровень шума не более 25 дБ, может эксплуатироваться при температурах от -40°C до +50°C.
• OXY 3 комплектуется вентилятором и пылевым фильтром, при работе в активном режиме потребляет не более 18 Вт в час. Оснащен нагревателем с мощностью 980 Вт: нагрев поступающего воздушного потока исключает вероятность сквозняков.

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфорт

Воздухообмен естественного типа: принцип работы

На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.

Устройство вентиляционного канала в старом доме -«сталинке»

Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.

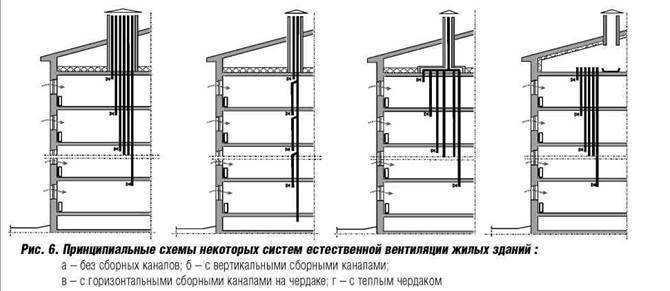

Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.

Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.

Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.

Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.

Схемы согласно СНиП

Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.
