Автоматика для распашных ворот: особенности конструкции

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Необходимые материалы и инструменты

В итоге при правильной установке ворот, владелец может существенно повысить комфорт своей жизни, ведь не придётся постоянно открывать или закрывать ворота, что особенно радует при плохой погоде.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Распашные ворота имеют следующие составляющие элементы:

1. Металлический жёсткий каркас.
2. Обшивка (могут быть использованы кованые решётки).
3. Стойки для опоры.
4. Гаражные петли.
5. Металлическая задвижка.
6. Электрический привод.

Необходимые материалы:

• Профильные трубы, которые имеют сечение 40 на 30 или 60 на 30 мм.
• Материал для обшивки (профнастил, пластиковые панели или дерево).
• Профильные трубы или швеллер, который не уступает по качеству.
• Кирпич.
• Грунтовка и цементный раствор (песок, цемент, щебень).
• Растворитель.
• Электроды.
• Саморезы по металлу или заклёпки.
• Кабель с тремя жилами.
• Трубы из ПВХ с изоляцией.

Из инструментов большую часть можно найти в любом гараже, но некоторые придётся поискать на рынке или у знакомых.

Потребуются следующие инструменты:

• лопата;
• болгарка;
• молярная щётка;
• автомат УЗО;
• отвёртка-индикатор;
• щётка по металлу;
• строительный уровень;
• измерительный инструмент;
• сварочный аппарат;
• шуруповёрт.

Типы автоматики распашных ворот

Рынок предлагает три вида и два подвида автоматики.

Типы приводов:

• рычажный;
• линейный, он же червячный. Подвиды: электромеханический или гидравлический;
• подземный.

В зависимости от параметров ворот, выполняемых функций, выделяют изделия для конструкций следующих типов:

• бытовая: популярные механизмы для не тяжелых ворот частных домов;
• промышленная: усиленное оборудование для тяжелых конструкций с интенсивным рабочим графиком.

Для удлинения червячного оборудования иногда используется телескопический механизм.

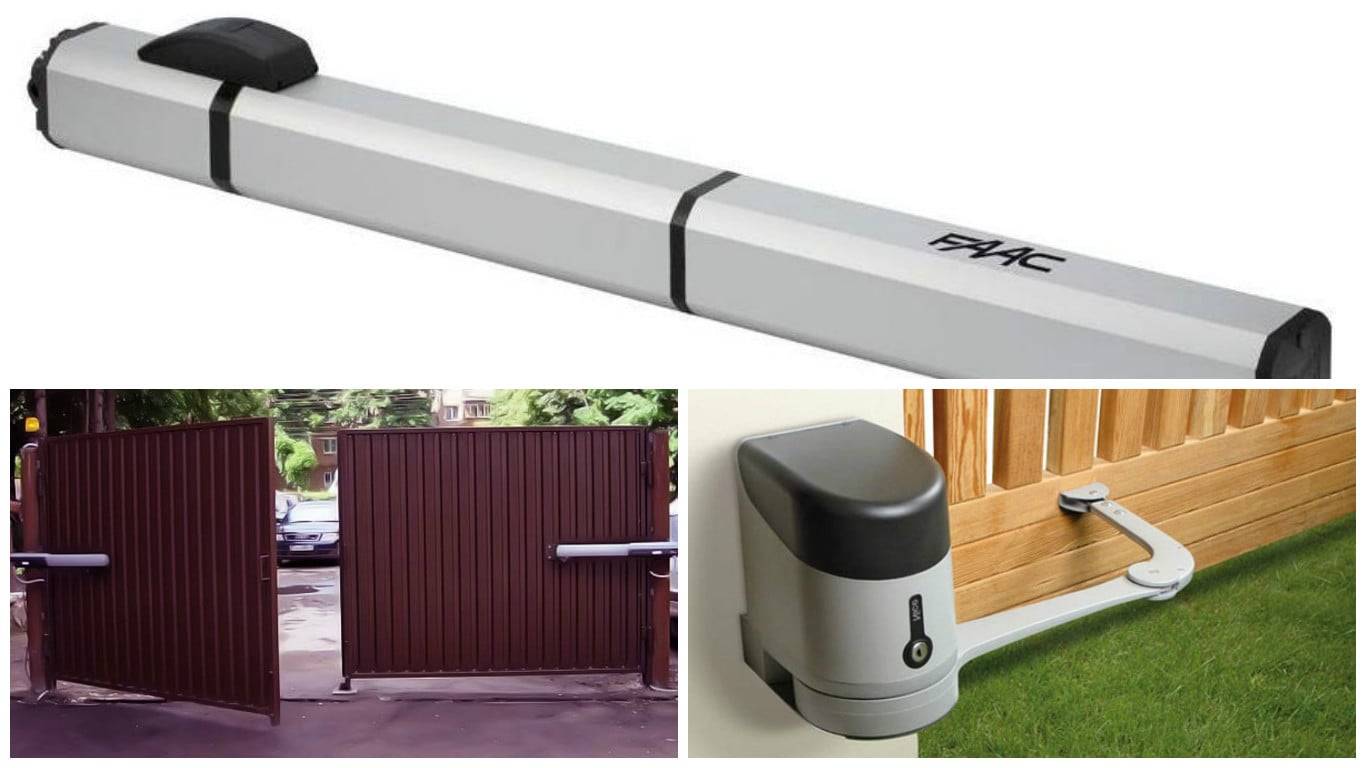

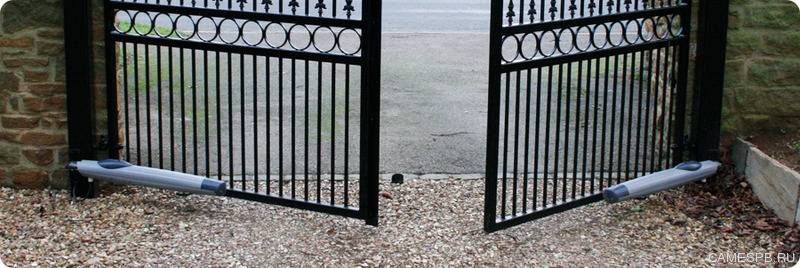

Линейный привод

Устройство линейного типа (червячное) – первый по популярности механизм. Это продолговатые короба наподобие труб, в которых заключен в полном объеме механизм, создающий усилие: привод червячной конструкции, электродвигатель. Рычаги, редуктор отсутствуют. Девайс подключается через блоки контроля, питания к сети.

Двигатель вращает винт не через редуктор, а напрямую. Винт взаимодействует с гайкой, которую двигает вдоль направляющей с резьбой. Таким способом энергия вращения трансформируется в линейное передвижение гайки, которая оказывает давление.

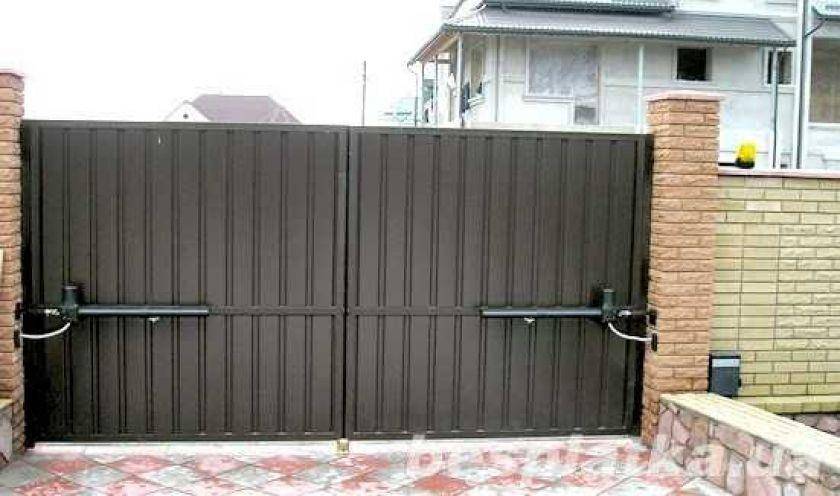

Корпус с функциональной частью крепится на створку (а не на столб). Другой его конец крепится подвижным соединением штоком к опорному столбу.

Разновидности червячных механизмов:

• электромеханический (используется чаще всего);
• гидравлический.

Первый рассмотрен выше. Второй — дорогое, чрезвычайно надежное изделие — оснащен реверсивным гидравлическим насосом. Гидравлический насос приводится в движение шестернями, на которые воздействует двигатель.

Насос нагнетает рабочий раствор в гидроцилиндрах. Масло давит на шток, а тот на корпус устройства, прикрепленный к ставням и выполняющий роль рычага.

Он способен справится с критическим весом и парусностью.

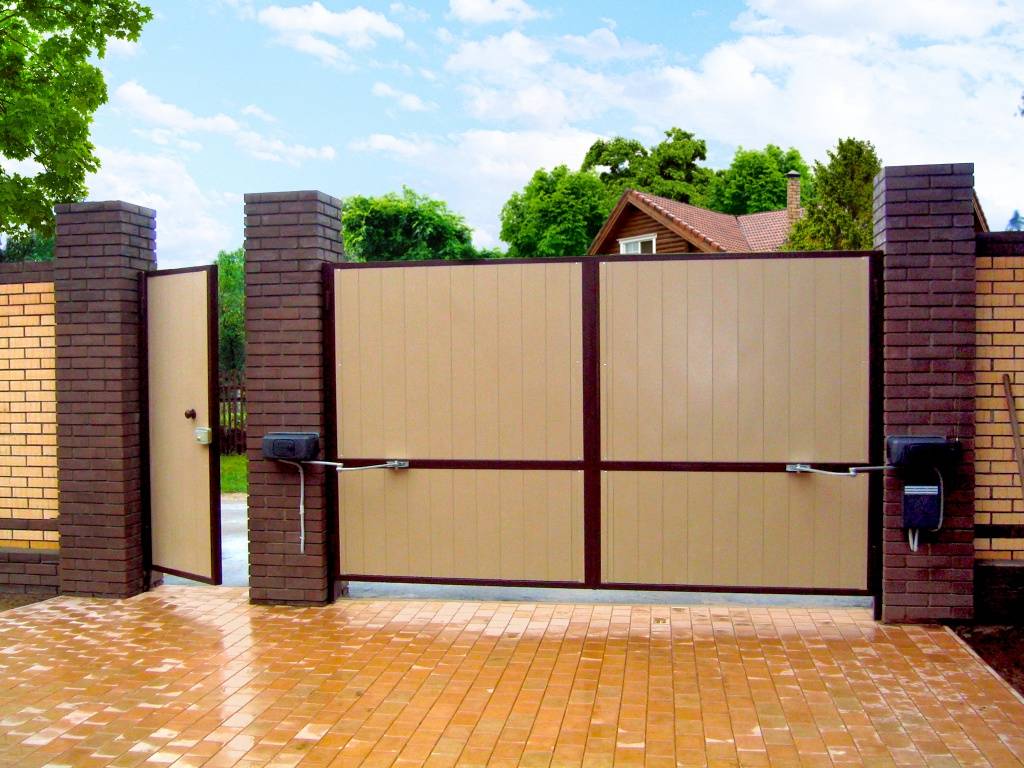

Характеристика рычажного привода

Это второй по популярности вид автоматики. Двигатель через моторедуктор (с шестернями) передает усилие на вертикальный вал. На валу прикреплен рычаг, другой конец которого крепится к дверце и давит на нее.

Плавность работы заложена изначально в конструкции: энергия двигателя посредством редуктора поступает на главный вал, соединенный с рычагами передачи, которые двигают створки. Такая автоматика функционирует по принципу планетарного редуктора и двух рычагов, сгибающихся как человеческая рука в локте.

Характеристика подземного привода

Самый продвинутый дорогой тип изделий – подземный рычажный. Он создан, чтобы ворота оставались без портящих внешний вид механизмов, для чрезвычайно тихой работы.

Гаджет монтируется в специально созданный для нахождения под землей, защищенный от коррозии и нагрузок, короб. Он закапывается на уровне проезжей части под петлями ворот, поэтому элементы механизма остаются невидимыми даже при выполнении своей работы.

Плюсы и минусы автоматических ворот

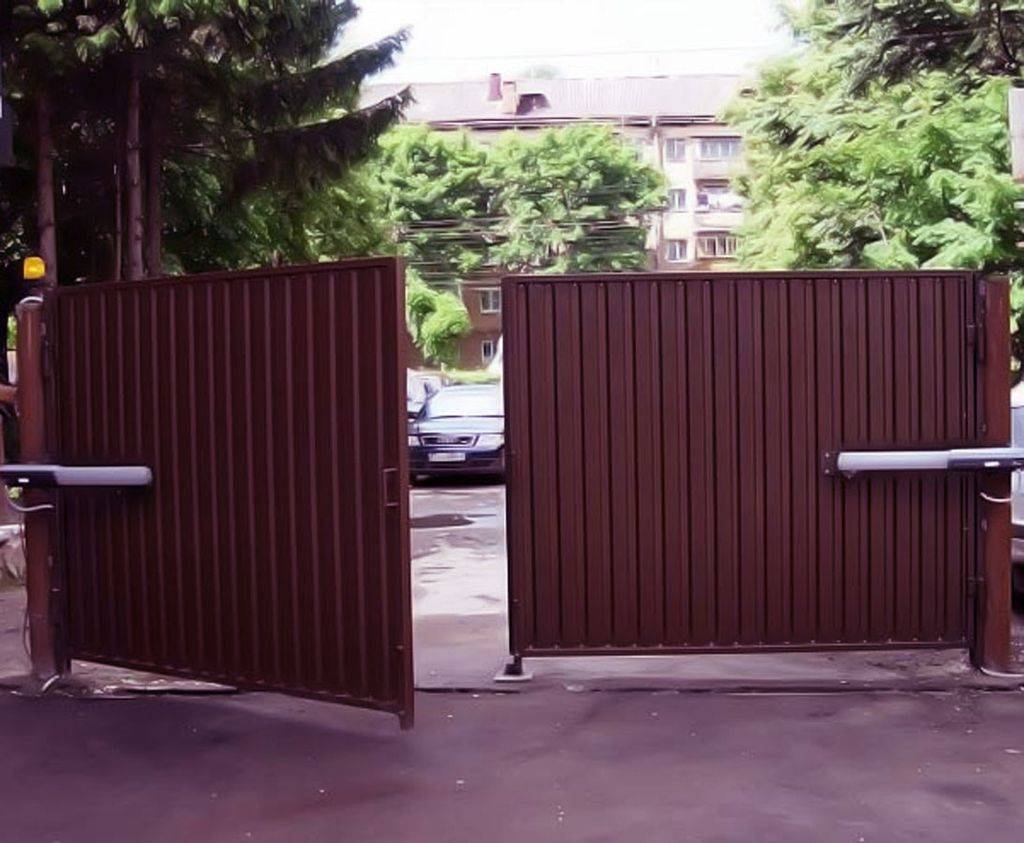

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
2. Относительно низкая цена по сравнению с системами других типов.
3. Наличие двух вариантов открытия: наружу или внутрь.
4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

1. Достаточно устаревшая конструкция.
2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Серия Hyppo

Эти приводы имеют шарнирное строение рычага. Они предназначены для конструкций разного назначения (бытовых и промышленных) с такими параметрами – до 0,8 т и 3 м шириной.

Могут использоваться для установки на широких опорных элементах (колоннах). Различные версии – 230В и 24В предназначены для объектов с разной интенсивностью работы. Для промышленных целей больше подойдет версия 24В.

Особенности:

• концевые выключатели двойные – для положений «закрыто» и «открыто»;
• механические элементы выполнены из металла, что делает устройство надежным и долговечным;
• корпус компактный, противоударный и имеет закругленные грани.

Цены колеблются от региона и компании-продавца и составляют в среднем от 25 до 40 тысяч рублей в зависимости от наличия блока управления.

Более подробно работу данного привода можно посмотреть в следующем видео:

Почему так важно понимать, где нужна автоматика?

Каждый автовладелец прекрасно понимает, что гаражные помещения отличаются друг от друга. Точно так же, как и автоматические механизмы имеют особенности

Поэтому действительно важно представлять и понимать, какой конечный результат должен быть. Подумайте сами, что вы желаете: удобство и комфорт использования или постоянно контролировать и проверять работу системы?

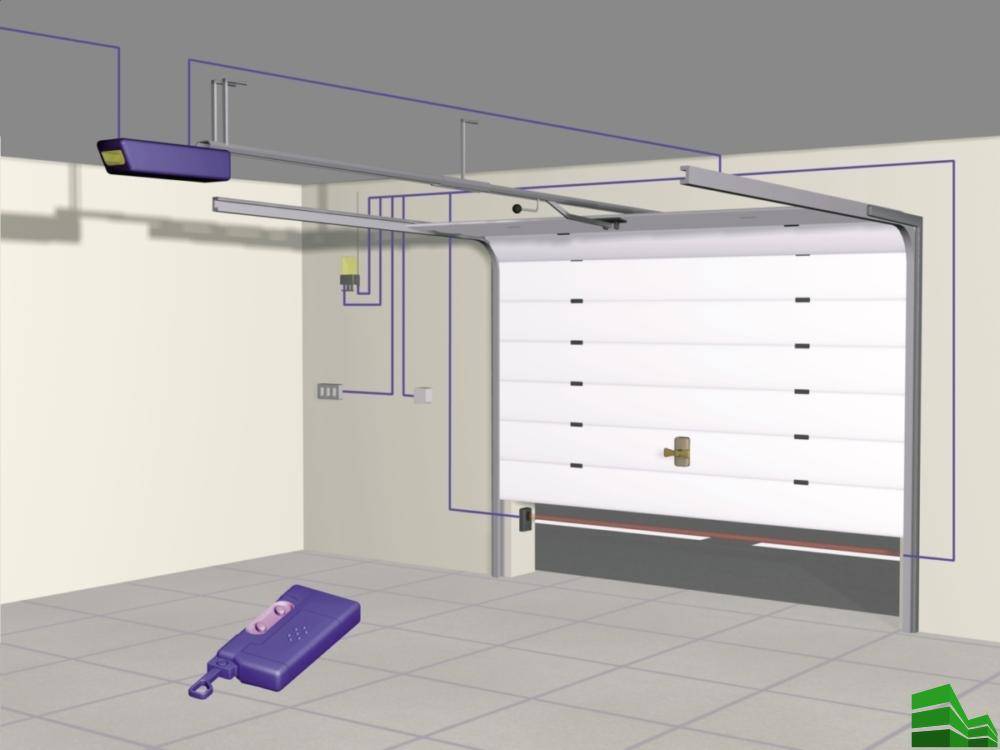

Это имеет важное значение для секционных воротных полотен. Приводное устройство отличается надежность и проверкой временем

Но, несмотря на это, оно требует более внимательного отношения, чем остальные типы приводов.

Автоматическое оснащение установить просто, зато ее эксплуатация довольно сложна, да и дорога. Вот несколько особенностей, про которые нужно всегда помнить:

• Обязательно должны быть в наличии цепные приводы, тросы и подшипники;
• Необходимый угол поворота будет ограничивать высоту воротного проема;
• «Холостые» прогоны должны быть непременно даже тогда, когда вы не собираетесь пользоваться в определенный момент воротами;
• Проводите регулярно техническое обслуживание или хотя бы визуально осматривайте механизм.

При эксплуатации секционной конструкции обязательно контролируйте время открывания

Это важно, потому что зимой внутренняя часть полотна подвергается образованию конденсата. Параллельно с этим избыток влаги образуется и на управляющих механизмах

Все это отрицательно влияет на работу всей автоматической системы.

Обратите внимание, когда в очередной раз посетите автосервис, на обустройство воротного полотна. В большинстве случаев ворота там оснащают тепловыми пушками и завесами

Такими же методами можно пользоваться и для частных гаражей. Тепловые завесы или пушки – разумное решение проблемы.

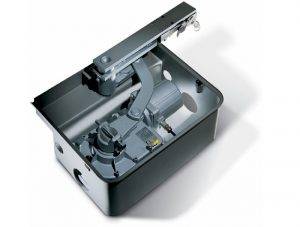

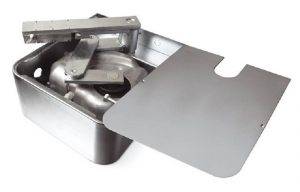

Подземный привод

Подземная автоматика – это последнее слово в технике для распашных ворот

На аппарат подземного типа стоит обратить внимание тем, кто не хочет портить внешний вид ворот

Привод устанавливается в специальный, защищенный от ржавчины, короб, который находится на уровне с проезжей частью под петлями створок, поэтому для стороннего наблюдателя он останется незаметным даже во время выполнения своих непосредственных обязанностей.

Итак, первый плюс – это скрытость механизма. Еще один – угол открытия створки при стандартной комплектации составляет 110 градусов, а при дополнении комплекта достигает 360 градусов. Работает привод тихо и плавно, механизму обеспечивается максимальная защита.

Конкретных минусов и недочетов в этом типе автоматики пока не обнаружено.

Важно! Этот тип аппарата в стандартной комплектации подходит для ворот с максимальным весом створки 900 кг и максимальной ее шириной 5 м. Очень прост в установке, но лучше всего, да и безопаснее для себя и для нового аппарата, будет доверить это дело профессионалам.

Стоимость автоматики

Все той же самой востребованной на рынке компанией Nice представлены следующие модели подземных систем: METRO, XMETRO, BIGMETRO. Их средняя стоимость за стандартный комплект колеблется от 1100 до 2100 евро.

Сравнительная таблица:

Название	METRO	XMETRO	BIG METRO
Мощность	120 – 250 Вт	50 Вт	250 Вт
Вес створки	350 – 600 кг	250 – 400 кг	350 – 900 Кг
Ширина створки	3 – 3,5 м	2,3 м	3 – 5 м
Температура	-20 — +50	-20 — +50	-20 — +50
Цена	1100 – 1200 евро	1450 – 1600 евро	2000 – 2050 евро

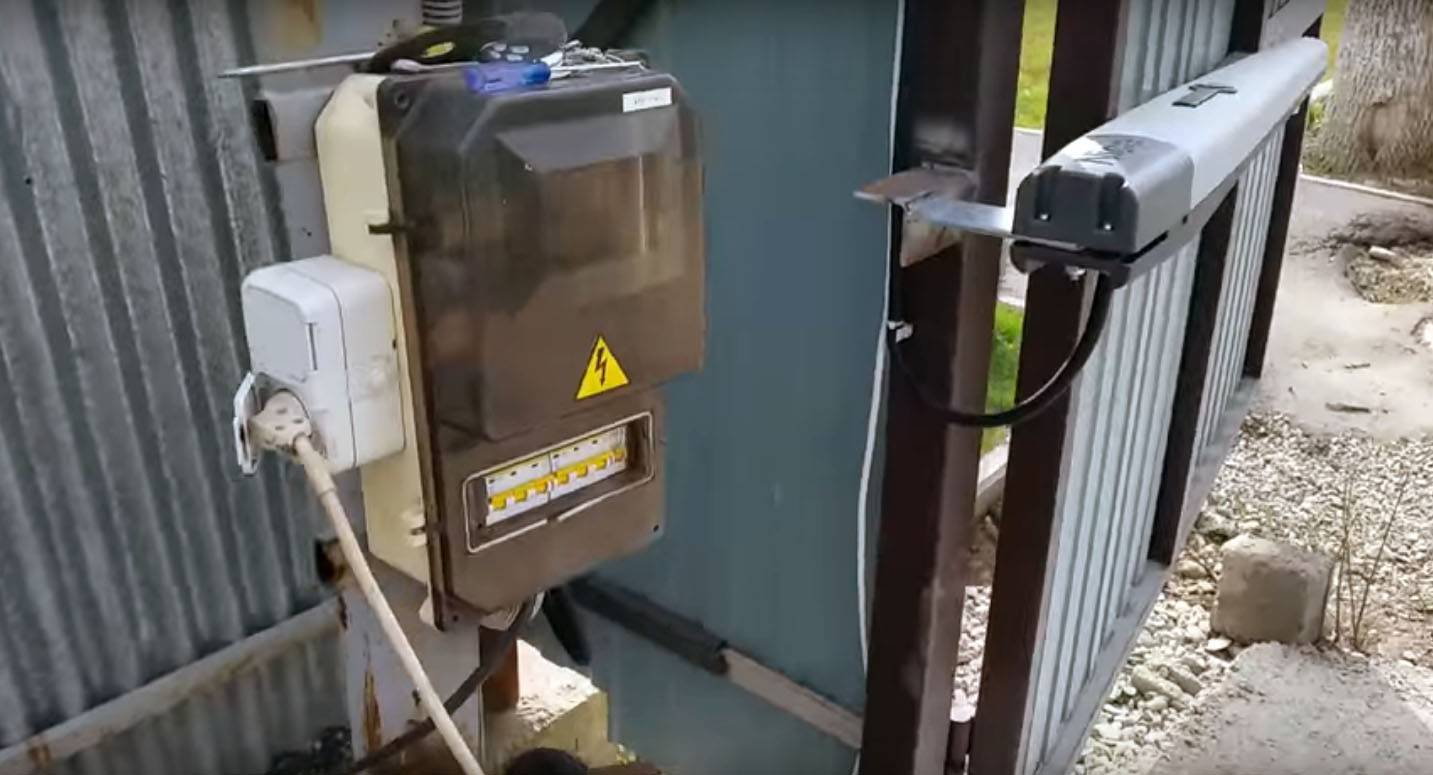

Монтаж и настройка привода

Стандартные П-образные кронштейны подходят для монтажа привода к столбам или створкам. Они обеспечивают подвижную фиксацию.

Каленые метизы хорошо используются как ось вращения. Оптимально выбирать болты диаметром 8-10 мм.

Не рекомендуется использовать метизные изделия китайского производства. Это объясняется слабым качеством. Мягкая сталь быстро придет в непригодность. Естественно, это сыграет злую шутку с надежностью и безопасностью.

Полезные советы, которые помогут при монтаже и настройке привода:

• Электрический двигатель и рычаги лучше монтировать по направлению вниз;
• Изначально фиксируют механизм к опорным стойкам, а потом уже к воротным створкам;
• После этого приступают к настройке концевых выключателей;
• Привод сначала отключаются, а потом только подключают электричество;
• Чтобы при резких скачках напряжения, электродвигатель не сломался, устанавливают дополнительное устройство, пресекающее работу электросети;
• О передачи напряжения на электродвигатель будет свидетельствовать сигнальная лампочка. Ее лучше установить на заметное место.

Закончив все этапы монтажа, следует проверить, как плавно открывается конструкция и как четко работают концевые выключатели. Для защиты от внешних факторов электродвигатель и редукторы закрывают кожухами.

Выбор и монтаж автоматики для ворот распашного типа

Смонтировать распашные ворота, работающие от электрического двигателя непросто, для этого требуется наличие аккуратности, точности и минимальной квалификации. Имея необходимую денежную сумму, лучше приобрести готовое изделие, не тратя собственное время и силы на создание этого механизма.

В принципе, установить створки может каждый мужчина, а вот с автоматикой будет сложнее. Чтобы она правильно функционировала, следует учитывать ряд важных условий:

• расположение створок по отношению к столбу;
• вариант открывания ворот (внутрь или наружу);
• применение опор, когда устройство не оснащается концевым выключателем;
• отсутствие любых препятствий в зоне открытия створки;
• современное проведение профилактических работ.

Чтобы исключить возникновение неисправностей, потребуются своевременные профилактические работы. Не забывайте смазывать все необходимые детали и не прикладывайте усилия при открытии или закрытии створок.

Проблемы

Больше половины поломок касается механических частей. Если ставни заклинило вследствие преграды или с иных причин, механизм переводят на ручной режим, располагают створки в исходное положение, снова его включают.

Если ворота не срабатывают, проверяют питание, подсоединение кабелей, пробуют открыть с локального блока управления, а не посредством брелока.

Если потерян пульт, конструкцию открывают с помощью панели с кодовой клавиатурой (дорогие комплекты). Также можно отключить управляющий блок, разблокировать шестерню, открыть створки вручную. Если перегорели герконы и диоды (грозовой разряд, скачок питания), выход – замена.

Характеристики

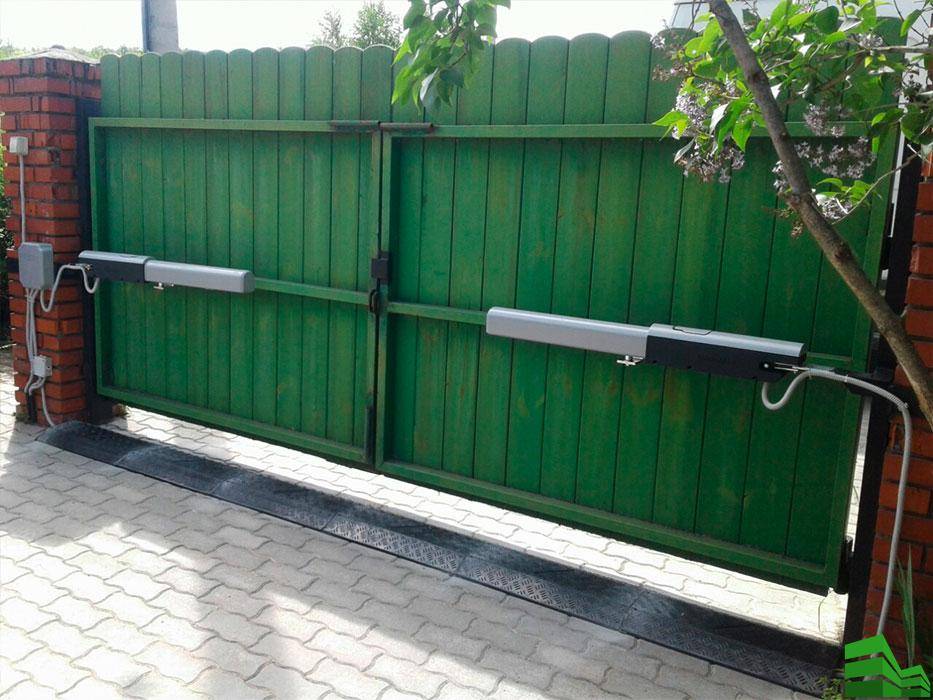

Автоматика для распашных ворот представляет собой электромеханические, гидравлические устройства с приводами разной конструкции, блоками управления для открывания распашных ворот в автоматическом режиме с дистанционным управлением (см. Электромеханические замки).

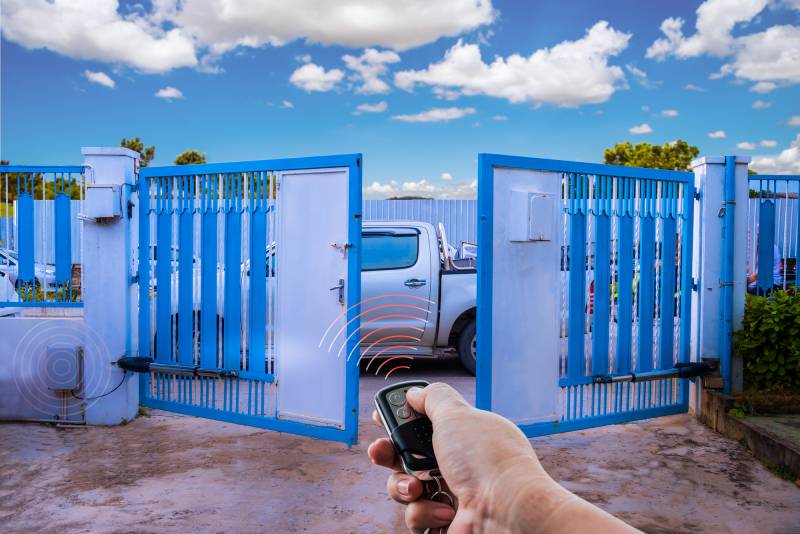

Оборудование устанавливается на каждую часть ворот отдельно. Подъезжая или подходя к воротам, пользователь нажимает соответственную кнопку на пульте, приемный блок оборудования принимает радиосигнал с командой об открытии ворот и задействует электромотор, который с помощью рычагов или червячного механизма со штоком давит на конструкцию, открывая ее. За такой же схемой происходит закрывание, блокировка ворот.

Оборудование устанавливает специализированная фирма. Но его несложно смонтировать самому, при владении некоторым опытом работы с подобными механизмами: части комплекта несложно закрепить и подключить к электросети.

Подземные девайсы намного сложнее и трудозатратнее в установке.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Автоматика для откатных ворот Comunello

https://youtube.com/watch?v=xLjAIbiVYMg

Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.

Устройство отличается полимерным покрытием, обладает классом защиты IP44.

Особенности:

• защита от влияния атмосферных осадков;
• прочное полимерное покрытие;
• высокая герметичность устройства;
• современный внешний вид;
• легкая настройка встроенного блока управления;
• надежность и долговечность;
• возможность удаленного управления при помощи специального пульта;
• простота эксплуатации и проведения монтажных работ;
• наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
• безопасность;
• комфорт в управлении;
• возможность частичного сдвига полотна для прохода пешеходов;
• адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).

Электропривод для откатных ворот Comunello FORT FT424KIT.

Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.

Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.

Электропривод для откатных ворот Comunello FORT FT500KIT

Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.

Электропривод для откатных ворот Comunello FORT FT624KIT

Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность

Электропривод для откатных ворот Comunello FORT FT700KIT

Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.

Электропривод для откатных ворот Comunello FORT FT1000KIT

Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.

Как сделать актуатор самостоятельно

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

• винтовые домкраты;
• приводы спутниковых антенн;
• электромоторы с усилием от 120 Н;
• стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

• профильные трубы;
• лист стали толщиной 4 мм;
• два винтовых домкрата;
• два стеклоочистителя от автомобиля;
• шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

• болгарка с дисками по металлу;
• сварочный аппарат, маска, электроды;
• электрическая дрель.

Последовательность сборки:

1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
3. Болгаркой срезают основание подъемного механизма.
4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Особенности автоматики итальянского производства

При выборе модели системы необходимо учитывать сразу несколько критериев. К ним относятся тип электропривода, надежность, соответствие оборудования техническим характеристикам имеющихся ворот. При грамотном подходе, автоматика будет исправно работать на всем сроке эксплуатации, не требуя затрат на ремонт.

К преимуществам итальянского оборудования марок Came и Nice относятся:

• Высокое качество, сравнимое с эталонным немецким оборудованием.
• Привлекательная стоимость, доступная для большинства покупателей.
• Надежность и отсутствие нареканий к работоспособности.
• Плавный и бесшумный ход створок.
• Отлично продуманная система безопасности автоматики.

Приобретая итальянскую автоматику, необходимо учитывать ее пригодность к эксплуатации в мягком климате. В некоторых регионах России установка должна выполняться с обязательным внедрением системы подогрева, так как при сильных холодах автоматика работать не будет. Также следует позаботиться о защите оборудования от перепадов напряжения в питающей сети. Итальянские системы очень чутко реагируют на скачки электрического тока.
