Устройство пола в каркасном доме: схемы, утепление

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Электрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

  • кабельный;
  • пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Установка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

  • меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
  • система готова к эксплуатации сразу после установки;
  • меньшая толщина слоя пола;
  • возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

  • деревянный;
  • пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Установка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Перекрытия по деревянным балкам

Балки в конструкции пола — это деревянные или металлические элементы, которые опираются на фундамент и служат для передачи нагрузки. Так как у нас древесина все еще самый дешевый инструмент, чаще всего балки у нас деревянные. Делают их из бруса — цельного, клеенного или используют срощенные балки (из нескольких досок).

Один из вариантов чернового пола по деревянным балкам

Балки могут опираться только на фундамент, могут иметь промежуточные опоры. В домах с подполом промежуточными опорами служат простенки, при отсутствии подпола складывают кирпичные столбики или делают столбики из армированного бетона. На эти опоры укладывается в два слоя гидроизоляция (рубероид или что-то типа него, но не пленка), а на гидроизоляцию опирают балки или лаги.

Балки и лаги — отличие

Чем балки отличаются от лаг? Если коротко, то балки — несущие конструкция, а лаги — нет.

Балка — линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Как правило, сечение балки прямоугольное или квадратное. В деревянных домах делают еще из тесаного бревна. Шаг установки балок и их сечение считается при разработке проекта. Лаги, прописываются тоже, но они не столь критичны, так что их характеристики можно менять в процессе строительства.

Общее устройство чернового пола по балкам перекрытия. Если лаги поставить на ребро, можно будет между ними уложить утеплитель

Лаги не являются элементами несущей конструкции и их делают просто из толстой доски, которую часто ставят «стоя» — опирают на узкую часть. При  такой установке между лагами удобно укладывать утеплитель — при выборе шага установки лаг, принимают во внимание еще и ширину утеплителя. Черновой пол по лагам может быть и с расположением утеплителя сверху. Такой тип называется плавающим полом, так как прямого контакта чистовое покрытие с основанием (в данном случае с черновым настилом) не имеет

От такого утепления толку будет мало

Есть два важных момента. Первый — при использовании в качестве утеплителя минеральной ваты, надо измерить реальную ширину рулона или плит. Она не всегда совпадает с заявленной. Второй — расстояние между лагами должно быть на 3-4 см меньше ширины утеплителя. Тогда его можно ставить в распор и держаться он будет за счет силы упругости. Это делает монтаж проще. Но есть и еще один плюс такого решения. Даже если утеплитель немного «примнется» или усохнет в процессе эксплуатации, щели между ватой и лагой не появятся, так как материал распрямится.

При закладке утеплителя, основное — не оставить щелей и минимизировать мостики холода

При использовании в качестве утеплителя пенопласта, пенополистирола, пенополиуретана шаг лаг (и их сечение) также лучше подбирать. Но в данном случае «сжать» его не получится. Плиты режут на куски чуть меньшей ширины, чем расстояние между лагами, а щели заполняют монтажной пеной.

Шаг установки лаг

Шаг установки зависит от доски из которой делают лаги:

  • для доски толщиной 40 мм расстояние между центрами опоры 80-90 см;
  • 50 мм — расстояние 100-110 см;
  • толщина доски 60 мм — 120-130 см.

Черновой пол является основанием для чистового, поэтому его надо выравнивать в горизонт. Чем ровнее будет основание, тем меньше проблем при укладке остальных материалов. Поэтому уже при установке лаг, их край выводят на одном уровне.

Один из возможных вариантов

Если шаг балок небольшой — до 80 см, черновой настил можно стелить сразу, без лаг (доска 40 мм). При большом шаге балок поперек укладывают лаги, а на них настил чернового пола.

Пару комментариев насчет широкой доски. Если бюджет ограничен, можно сэкономить, делая сборные лаги. Две доски толщиной 25 мм стоят меньше чем одна доска такой же длины шириной 50 мм. Покупаем две доски, складываем их одна к другой, соединяем гвоздями или саморезами (предпочтительнее гвозди). Крепеж ставим с двух сторон в шахматном порядке. Ставят лаги «на ребро», так что по прочности они даже превосходят доску — меньше шансов на появление трещины по слою древесины. Есть еще один нюанс, который поможет избежать «кручения» сборной лаги: доски располагаем так, чтобы годовые кольца были расположены навстречу друг другу.

Черновая стяжка

Черновая бетонная стяжка выполняется на плитном или ленточном фундаментах. В ленточном варианте черновая стяжка предполагает отсутствие подпола или другого пустого пространства под перекрытием первого этажа. В плитном фундаменте сама плита может выполнять функцию черновой стяжки.

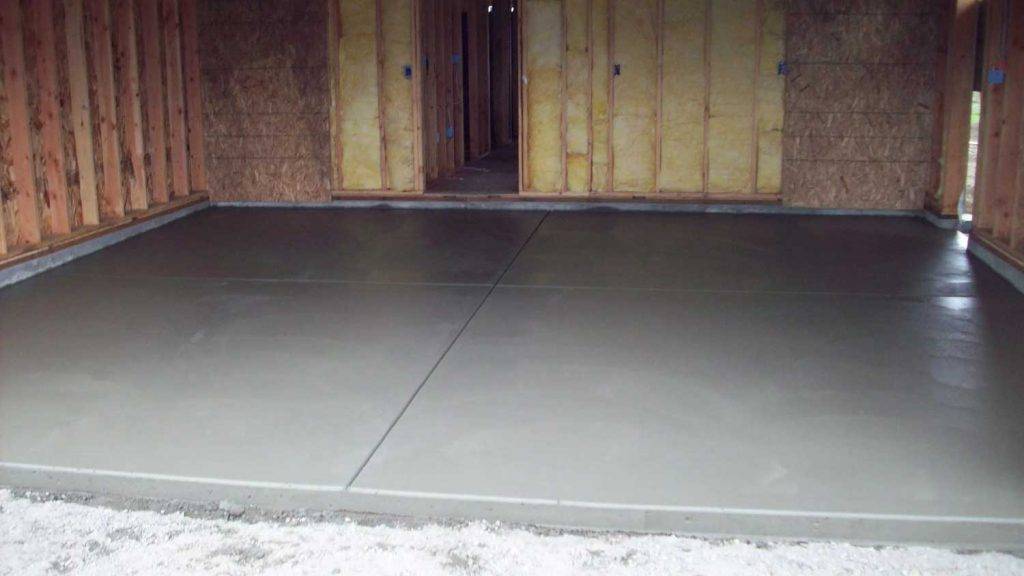

Черновая стяжка пола.

Бетонный черновой пол является самым прочным вариантом перекрытия пола. На нём можно устанавливать любое оборудование, устройства обогрева, тяжёлые музыкальные инструменты. В бетонную основу можно укладывать кабель и трубы тёплого пола.

Бетонный пол обладает низкой теплоизоляцией. Сам по себе бетон является «холодным» и требует утепления. Бетонный пол создаёт дискомфорт и «холодит» ноги, поэтому его закрывают «тёплым» покрытием – деревянным паркетом, пробковыми панелями, утеплённым линолеумом. Или обустраивают в нём систему обогрева «тёплый пол».

Кроме того, упрочнением бетонной стяжки можно варьировать её толщину, и этим – экономить бетон. Так, использование армирующей сетки обеспечивает прочность тонкой бетонной стяжки толщиной 3 см на уровне более толстой стяжки толщиной 5-6 см.

Утепление пола каркасного дома: выбор материалов и порядок монтажа


Рисунок 4. Утепление пола каркасного дома Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.

Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.

Рулонная теплоизоляция


Рисунок 5. Базальтовая минвата Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:

высокие теплоизоляционные свойства;

  • экологичность и нетоксичность;
  • простота обработки;
  • пожарная безопасность;
  • легкий вес;
  • невысокая стоимость.

Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.

Жесткие штучные утеплители


Рисунок 6. Пенополистирол Пеноплекс Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:

  • рекордно низкий коэфициент теплопроводности;
  • очень легкий вес;
  • влагонепроницаемость.

Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.

Насыпные утеплители

Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:

  • равномерное заполнения всех щелей между балками;
  • простота выравнивания слоя;
  • возможность регулирования толщины утеплителя;
  • невысокая цена.

Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.

В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.

Поэтапный алгоритм действий при самостоятельном монтаже

Для правильного выполнения строительства нужно знать порядок и правила проведения работ. Это поможет избежать частых ошибок при монтаже.

Перед началом работ необходимо обследовать участок строительства и выяснить глубину залегания грунтовых вод. Это нужно для принятия решений по уровню заглубления фундамента и толщине нижнего перекрытия дома.

Шаг 1. Подготовительные работы

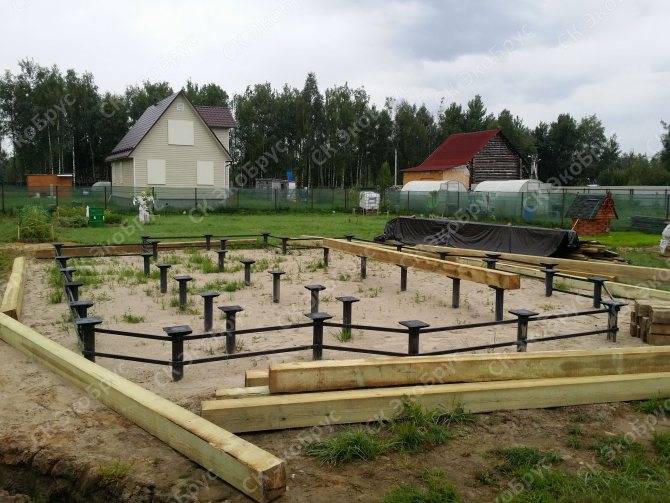

Рисунок 8. Свайное поле На этом этапе проверяют правильность устройства фундамента. Контролируют соблюдение горизонтального уровня свай, перемеряют диагонали плана здания. Также подготавливают отверстия в фундаменте под анкерные болты. Проводят гидроизоляцию поверхностей.

Шаг 2. Начало строительства – укладка лежней на фундамент

Лежни – это деревянные брусья или доски, которые монтируют по периметру здания. Для них применяют ровные пиломатериалы сечением не менее 150х50 мм. Монтаж лежней проводят в таком порядке:

  1. Сверху на бетонный фундамент или ростверк плашмя укладывают брусья. При этом делают разметку, где нужно срезать излишки дерева.
  2. Намечают места засверливания болтов.
  3. Подготавливают отверстия в бетоне.
  4. Выполняют гидроизоляцию фундамента для защиты древесины от воздействия влаги.
  5. Укладывают лежни, закрепляют их болтами в подготовленных отверстиях.
  6. Проверяют соблюдение горизонта. При необходимости вносят исправления в конструкцию.

Лежни служат основой для всего остального здания

Важно выдерживать горизонтальную плоскость, обеспечивать надежность креплений

Шаг 3. Монтаж опор и балок

Вся нагрузка от веса здания и его обстановки распределяется по несущим балкам – главным опорным элементам строения. Для них используют прочные пиломатериалы увеличенного сечения. Деревянные балки обязательно обрабатывают антисептиками и антипиренами.

Алгоритм укладки несущих балок включает такие этапы:

  1. На плане здания наносят разметку мест установки опор, определяют их высоту. Монтируют стойки, при этом следят, чтобы их высота была одинаковой. Для контроля уровня в горизонтальной плоскости натягивают бечевку.
  2. Согласно разметке, устанавливают брус сечением 100х100 мм. Под него крепят рулонную гидроизоляцию. Брус прибивают гвоздями.
  3. Укладывают балки. Для корректировки высоты их расположения используют специальные подкладки. Длину балок корректируют при монтаже – обрезают излишки или наращивают брусья, стыкуя их на опорах.
  4. Крепят балки к лежням рифлеными гвоздями.

При высоте опор более 1 м их укрепляют дополнительными укосами.

Шаг 4. Выполнение обвязки и укладка лаг


Рисунок 9. Схема первого венца нижней обвязки Устройство пола в сборном доме начинают с обвязки, затем монтируют несущие лаги. Здесь используют доски толщиной 5 см. Ширину выбирают, исходя из расчетной толщины утеплителя.

Вначале по периметру здания укладывают обвязку. Их устанавливают на ребро и выравнивают по наружному краю лежней. Обвязку закрепляют с помощью гвоздей, забивая их через каждые 20 см.

На балки монтируют лаги по предварительно нанесенной разметке. Для них также применяют доски, которые ставят на ребро. Лаги пола в каркасном доме крепят с определенным шагом, монтаж начинают от угла обвязки. При этом соблюдают параллельность укладки пиломатериала.

Если длина лаг достаточная, их таким же образом укладывают на противоположной стороне фундамента. При этом доски закрепляют на лежнях обвязки и несущих балках (при пересечении), а выступающие излишки обрезают. Если площадь дома большая и длины не хватает на пересечение всего фундамента, делают стыковку досок. Места пересечения располагают на балках, соединяя лаги внахлест.

Шаг 5. Утепление конструкций


Рисунок 10. Минвата Rockwool Для самостоятельной теплоизоляции лучшим утеплителем будет минеральная вата. Рулонный материал нарезают на куски и плотно укладывают между брусьями. Обычно его кладут в два слоя, сдвигая стыки слоев на 15-20 см.

Перед тем как утеплить пол в каркасном доме, с верхней стороны изоляции крепят пароизоляционную пленку. Снизу, с внешней стороны дома, укладывают слой ветро-, гидрозащиты. Пленочные материалы крепят к деревянным брусьям степлером.

Требования к материалам

В качестве лаг применяется либо брус сечением от 100х150 мм до 150х250 мм, либо доска толщиной 50-60 мм и шириной от 150 до 250 мм. И брус, и доска устанавливаются «на ребро». Требуемый размер определяется пролётом, то есть, расстоянием между двумя ближайшими опорами лаги. Так, если эта конструкция опирается только на края, необходимо использовать максимально толстые и широкие деревянные профили. Если же имеется возможность устроить дополнительные промежуточные опоры под лагами, тогда допустимо использовать доску минимального сечения.

Для настила применяются доски толщиной 35-45 мм. Если сверху будет укладываться фанера или плита ОСП, то можно использовать даже необрезную доску. Если ламинат, паркет, линолеум или иное покрытие планируется укладывать непосредственно на настил, необходима обрезная доска. Лучшим, хотя и более дорогим, вариантом является шпунтованная доска, которая позволяет обойтись вообще без какого-либо покрытия.

Нижняя подшивка необходима для того, чтобы удерживать слой теплоизолирующего материала внутри пирога пола первого этажа. В данном качестве используется любой листовой материал: фанера, древесно – волокнистые и древесно – стружечные плиты, плоский шифер и т. п. Основное требова

Тёплый пол

Существует два варианта обустройства пола с подогревом:

Так называемый электрический пол, в котором функцию обогревательных элементов выполняют электрические провода, силовые кабели, проложенные в толще пола, в его черновой стяжке. Такой пол отличается низкой инертностью. Он быстро нагревается и также быстро остывает. Его очень удобно использовать для дачных и сезонных помещений, когда необходимо за час-полтора нагреть пространство дома для комфортной ночёвки.

Электрический пол.

Водный или водяной пол, в котором обогрев помещения выполняют водные трубы, уложенные в углубления в стяжке. Этот вариант отличается большей инертностью. Водный пол дольше прогревается и также дольше удерживает своё тепло. Поэтому водяной пол лучше использовать для домов с круглогодичным проживанием. Протапливать его иногда, изредка, от раза к разу – невыгодно и неэффективно. Ещё одно преимущество тёплого водяного пола – он может быть подключен к любому источнику тепла. Будь то газовый котёл, электрический или дровяной – к любому обогревающему устройству подводятся трубы отопления, по которым двигается горячая жидкость.

И ещё одна особенность: электрический пол обустраивают поверх бетонной стяжки (в целях безопасности и предупреждения возгорания). Поэтому для такого вида отопления необходима плита фундамента или лента с черновой бетонной стяжкой.

А теперь опишем подробнее, как сделать тёплый пол в каркасном доме?

Электрические кабели или ИК-плёнка

Для электрического обогрева пола используют специальные силовые кабели или ИК-плёнки, инфракрасные панели. Они отличаются от кабеля монтажом, применяются для различных полов. Кабель укладывают в стяжку, и потому используют для плитных и ленточных типов фундаментов. Плёнка не требует сооружения бетонной стяжки, и поэтому используется для обогрева пола в свайно-ростверковых каркасных строениях.

Электрический пол в бетонной стяжке.

Электрический силовой кабель прокладывают внутри бетонной стяжки. Его заливают слоем бетона толщиной 50 мм, при необходимости – армируют. Выходы кабельных проводов подключают к регулятору температуры. В зависимости от выставленных показаний, регулятор осуществляет периодическое отключение подачи тока в кабель. Таким образом, происходит автоматическая регулировка температуры нагрева пола и помещения. Как только нагрев достигает заданной температуры, регулятор отключает электрический ток, стяжка которого продолжает излучать тепло без подогрева. Как только температура опускается, регулятор возобновляет подачу тока и нагрев стяжки.

Плёнку укладывают поверх любых поверхностей, на бетонную стяжку или деревянный брус. Она также укладывается на пол перекрытия второго этажа, которое в каркасных строениях часто обустраивают досками, OSB и фанерой. Такой тёплый пол называют «плёночным», его часто обустраивают на лёгких межэтажных перекрытиях. Это наиболее удачный вариант отопления верхних этажей лёгких каркасных строений, мансардных помещений.

Инфракрасную плёнку не приклеивают к основе и не бетонируют в стяжку. Её кладут на имеющийся черновой пол – бетонную плиту, дерево, или плиту ЦСП, или OSB. А сверху закрывают чистовым напольным покрытием – ламинатом, линолеумом.

Для регулирования температуры нагрева пола и помещения используют выходы проводов ИК-плёнки. Их подключают к регулятору нагрева и автоматического включения/выключения аналогично кабелю.

Тёплый водяной пол

Водные трубы являются модификацией традиционного отопления металлическими батареями – радиаторами. Его можно укладывать на бетон и дерево, поверх бетонных плит первого этажа или между деревянных досок межэтажного перекрытия. На лаги пола в каркасном доме кладут черновое перекрытие, которое собирают из крепких досок толщиной 50-60 мм. Поверх досок – кладут водяные трубы. Поверх труб – декоративный настил.

Для системы тёплый пол используют металлопластиковые трубы диаметром не меньше 20 мм. Их укладывают либо в стяжку пола первого этажа, либо в пазы между деревянными досками чернового пола второго этажа строения. Концы труб подключают к нагревательному устройству.

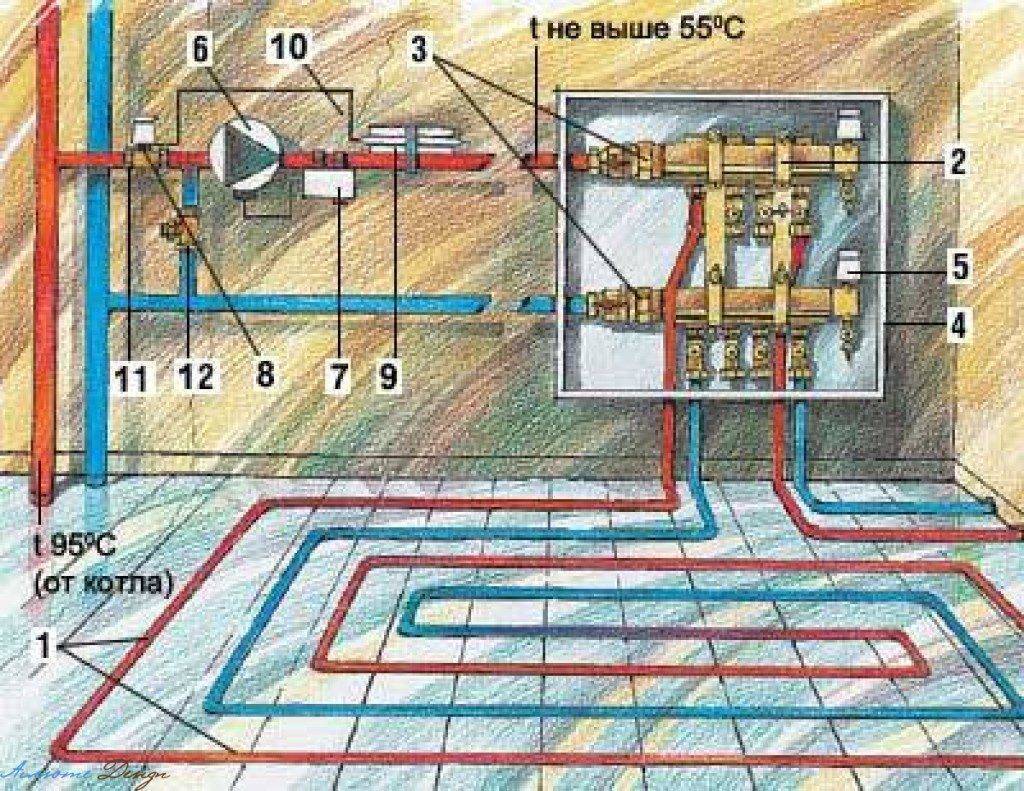

Схема работы водяного пола от котла.

На каждую комнату предусматривают свою «петлю» отопления. На входе и выходе нагревательные устройства подключают к коллекторам. Они распределяют воду между помещениями каркасного дома, а также принимают её из тех же помещений. Далее – вода проходит в котёл, где нагревается, и заново выходит из коллектора.

Порядок работ

После установки доски нижней обвязки начинают устройство межэтажных перекрытий первого этажа. Балки перекрытия составляют из нескольких ровных качественных досок или применяют LVL балки.

Каждая балка опирается на бетонную стенку фундамента не менее чем на 100 мм. Торцом она примыкает к доске нижней обвязки. Ширина ниши для опоры должна быть на 13 мм больше ширины балки. Ниши для опоры балок закладывают по проекту на этапе сооружения фундамента .

На балки перекрытия опирают лаги пола. Расстояние между лагами зависит от материала обшивки платформы (чернового пола). Например, если обшивают фанерой, шаг лаг принимают кратным размеру плит фанеры.

Есть конструктивное решение, в котором лаги пола примыкают к торцу балки перекрытия. В этом случае они опираются на дополнительную консоль, прибитую к балке (рисунок 1). Другой вариант крепления лаг в торец балки — с помощью металлических подвесов (рисунок 2).

Для изготовления лаг выбирают только ровные доски. Допускается применение небольших «сабель». Их устанавливают изгибом вверх.

Сначала монтируют лагу по центру пролёта, чтобы не было сдвигов в конструкции во время монтажа. Если лага по длине состоит из двух досок, перехлёст в месте соединения должен быть не менее 75-ти мм. Перехлёст фиксируют гвоздями. Гвоздями же лагу крепят к балке и к доске обвязки.

Когда все лаги установлены и закреплены, проверяют точность установки, горизонтальность поверхности, чтобы не было проблем на этапе сборки каркасного дома и прибивают доску внешнего периметра.

Чтобы усилить конструкцию пола при составных лагах, между ними ставят блоки. Их делают из обрезков досок, металлических стержней или деревянных планок, закреплённых крест-накрест. Деревянные планки должны быть запилены под нужным углом. Обычно делают сразу несколько видов блоков.

Затем приступают к укладке чернового пола из фанеры или плит osb толщиной 15-21 мм. При использовании плит osb со специальной шпунтованной кромкой шип-паз необязательно устанавливать блоки между лагами. Фанеру без специальной кромки прибивают к лагам и блокам. Плиты фанеры располагают в шахматном порядке, длинной стороной поперёк лаг перекрытия.

На боковую поверхность лаги аккуратно наносят клей. Плиту укладывают, стараясь не размазать клей на лаге. Между плитами оставляют зазор 2-3 мм, чтобы она могла свободно расширяться при повышении влажности и температуры воздуха в помещении. Плиты крепят к лагам саморезами по дереву или ершенными гвоздями.

Если монтаж каркаса стен откладывают на какое-то время, плиты чернового пола защищают от осадков — или обрабатывают фанеру специальным водоотталкивающим составом, или закрывают платформу полиэтиленовой плёнкой так, чтобы вода стекала на землю.

Зачем нужен черновой пол

В конструкции пола черновой настил может выполнять две функции. Первая — служить основой для укладки тепло-, гидро-, звукоизоляционных материалов. Вторая функция — служить опорой для чистового настила или стяжки пола под напольное покрытие. Причем, также могут использоваться изоляционные материалы для улучшения характеристик.

Один из вариантов под теплый пол и плитку с использованием ОСБ

Можно сделать чистовой пол без чернового? В основном, можно, но в таком случае сложнее добиться требуемых характеристик

Если требования не слишком высокие (дача, летний или гостевой дом, техническое здание) и важно получить лишь необходимый минимум, можно обойтись и без чернового пола

Если же требования высокие (для жилого или отапливаемого здания), как правило, конструкция без чернового настила денег требует больше. Почему? Для чернового пола используют недорогие материалы. Основной критерий выбора — прочность. На внешний вид внимания не обращают и это позволяет использовать недорогие материалы. Например, необрезную доску (после соответствующей обработки), строительную фанеру, плиту из тощего бетона. На черновое основание укладывают другие материалы и к их прочности претензии минимальны. Основной упор делается на «защитные» характеристики. Ведь нагрузка приходится на конструкцию пола и черновой настил, а не на эти материалы. И как правило, стоят они относительно недорого.

Виды чернового пола

Все черновые основания можно разделить на две большие группы: сухие и мокрые. К мокрым относят все виды бетонных или цементных стяжек. Но речь тут не о них. Говорить будем о сухих, причем по лагам и балкам.

Виды чернового пола

На сегодняшний день есть более современные технологии, но черновой пол по лагам остается самой дешевой. Это традиционный вариант, в который внесены изменения для того, чтобы подогнать его под современные требования комфорта и экономичности. Но даже с изменениями добиться тех параметров, которые сегодня считают нормой, сложно. В частности, звукоизоляция, да и теплоизоляция идеальной быть не может. Можно только приблизиться к нормам. Но решение будет не самым дешевым.

Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.

Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

Правильное крепление балок перекрытия к нижней обвязке

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление — на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25—40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала — паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

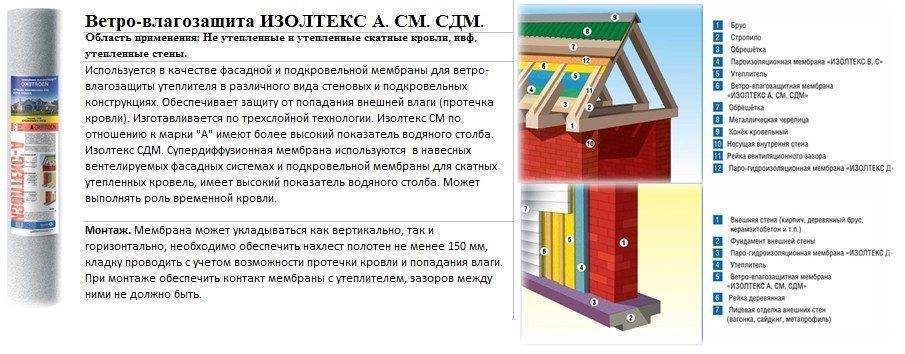

Описание и характеристики ветрозащитной мембраны

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Характеристики пароизоляционной мембраны

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2—3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Подбробнее об устройстве перекрытия по деревянным балкам.

Условия использования перекрытий

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием плесени.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

https://youtube.com/watch?v=r1WM396iCtc

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа

  1. чердачные,
  2. межэтажные,
  3. половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
