Что такое запорная арматура для трубопроводов

Какой бывает регулирующая арматура

Производятся различные виды (или правильнее — разновидности) регулирующей арматуры. Из четырех основных типов трубопроводной арматуры в этом качестве используются три — клапаны, краны и дисковые затворы. Большой ассортимент шаровых кранов можно выбрать в интернет магазине – https://santan.ua/santehnika/zapornaya-armatura/10128-krany-sharovye. Только относящиеся преимущественно к запорной арматуре задвижки для регулирования применяются ограниченно. В ряде нормативных документов специально оговаривается нежелательность использования запорной арматуры в качестве регулирующей. Но, как известно, правил без исключений не бывает.

Регулирующая арматура может быть реализована в виде регуляторов. Хотя считать регуляторы самостоятельным типом регулирующей арматуры по конструкции затвора неправильно, поскольку тип арматуры определяется направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды. А регуляторы ─ это устройства, в которых один из перечисленных выше типов арматуры (например, клапан) является всего лишь частью конструкции.

Основной «массив» регулирующей арматуры формируют регулирующие клапаны, нередко являющиеся наиболее значимым и дорогостоящим элементом контура регулирования.

Регулирующие клапаны могут быть предназначены для выполнения конкретных задач. Например, т. н. дыхательный клапан (другие названия ─ впускной клапан, выпускной клапан) служит для герметизации емкостей, содержащих газ, воздух или пар, обеспечивая поддержание в пространствах этих емкостей заданных параметров давления. С помощью редукционного клапана за счет увеличения гидравлического сопротивления осуществляется снижение рабочего давления в системе.

Существует большое разнообразие конструкций регулирующих клапанов. Они могут иметь один затвор — односедельный клапан или проходное сечение, образованное двумя и более последовательно расположенными на одной оси затворами, ─ многоступенчатый клапан, например, регулирующий двухседельный клапан.

В получающих все большее распространение клеточных клапанах затвор выполнен в виде неподвижной детали, которую из-за наличия в ней профилированных отверстий для пропуска рабочей среды называют клеткой. Перемещающийся внутри клетки плунжер изменяет суммарную площадь открытых сечений этих отверстий, что позволяет клеточному клапану эффективно выполнять регулирующие функции.

Золотник ─ запирающий элемент затвора клапанов, обеспечивающий регулирование расхода рабочей среды, ─ может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым. В последнем случае регулирующий клапан носит название игольчатый клапан.

В качестве регулирующей арматуры применяют обладающие целым рядом преимуществ дисковые затворы. Они требуют мало места для установки, обеспечивают высокую производительность, не приводят к потере давления, с металлическим уплотнением могут применяться в широком диапазоне температур, имеют сравнительно небольшую стоимость.

Хорошо подходят для регулирования вязких жидкостей и пульп шаровые краны. Для управления регулирующей арматурой используются разные приводы: пневматические, гидравлические, электрические.

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

  • шаровые краны с различной резьбой;
  • запорные клапаны;
  • поворотные затворы;
  • фланцы и фитинги;
  • обратные клапаны;
  • задвижки.

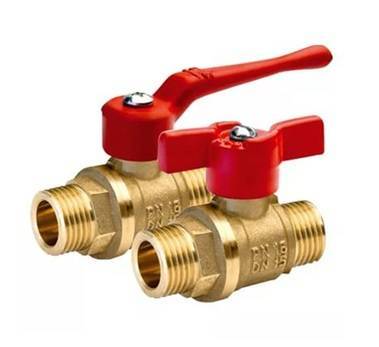

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

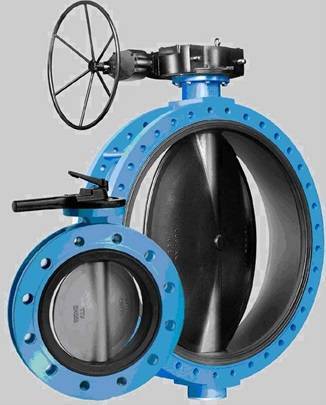

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

  • муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
  • угольники (меняют направление на 45-90°);
  • тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
  • крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
  • заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

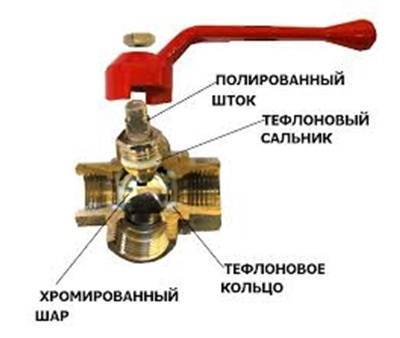

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

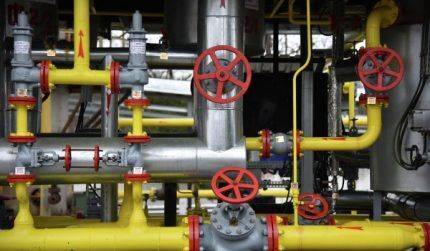

Назначение газовой арматуры и оборудования

Газовая арматура и газовое оборудование предназначаются для установки на трубопроводах применяющихся для транспортировки, снабжения и распределения голубого топлива. С помощью этих механизмов включается и отключается подача, изменение давления, количества, направления газового потока. Арматуре присущи такие основные характеристики, как номинальное давление (условное) и номинальный диаметр.

Под номинальным давлением берется max давление при температуре 20 град., при котором гарантируется длительная служба разных соединений элементов и узлов с трубопроводом. Условный проход (DN) – это характеристика, которая используется в трубопроводных сетях в качестве общего параметра соединяемых частей.

Газовый трубопровод включает в себя не только трубы, но и большое количество газовой арматуры, которая обеспечивает его надежное функционирование

Большая часть разновидностей арматуры состоит из запорного или же из дроссельного устройства. Это конструкции в виде корпуса снаружи закрытого крышкой.

Внутри корпуса перемещается затвор. В результате перемещения затвора относительно его седел меняется площадь участка, через который газ проходит. Этот процесс вызывает изменение гидравлического сопротивления.

Простая конструкция,  доступная стоимость и возможность использовать газовые заслонки в большом диапазоне температур – вот основные достоинства газовых заслонок

Соприкасающиеся во время отключений частей газопровода поверхности затвора и седла носят название уплотнительных. В устройствах дроссельного типа поверхности затвора и седла, которые, в свою очередь, образуют регулируемый проход для транспортировки рабочей среды, носят название дроссельных.

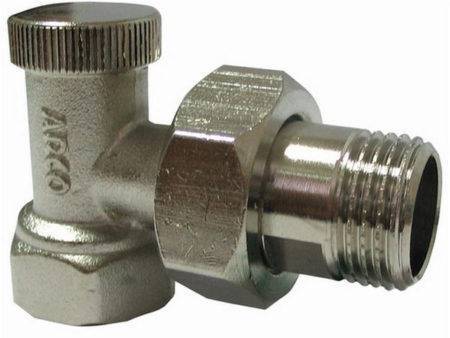

Закрывающий клапан радиаторный

Закрывающие изделия — обязательная часть регулировочно-запорной цепи в отопительной конструкции. Монтаж изделий на радиаторы отопления выполняется для выполнения устройствами сразу нескольких функций.

Назначение

На трубах в котельной, отапливаемых помещениях часто встречаются краны с ручками — перекрывающая арматура для управления потоками теплоносителя.

Устройства позволяют полностью перекрыть, открыть подачу жидкости по трубопроводу, для регулировки потока применяют вентили, клапаны.

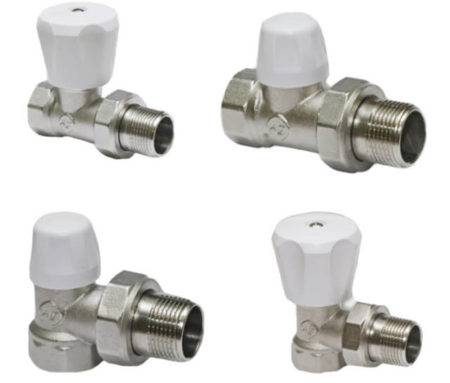

Перекрывающие изделия для радиаторов

Арматура, находящаяся на вводе в батарею, нужна, чтобы отсоединить радиатор от контура отопления на случай снятия для ремонта, прочистки. Ручной, автоматический режим помогает контролировать температуру в комнате.

Подробнее об арматуре:

Виды кранов

Широкое распространение получил шаровой кран из-за простоты, долговечности.

Перекрывающая часть прибора содержит сквозное отверстие внутри шарика, для перекрытия теплоносителя достаточно повернуть шарик, чтобы отверстие было перпендикулярно корпусу.

Шаровой прибор в разрезе

Изделие бывает из латуни, полипропилена, алюминия, управляется рукояткой, подсоединенной штоком к запорному шару.

Шаровые механизмы бывают прямые, угловые.

Если трубы отопления подключены по боковой схеме, на уровне входа, выхода теплоносителя ставят прямой кран. Когда подсоединение снизу — угловую арматуру.

Угловой кран

Ручной вентиль содержит внутри конструкцию, где направление воды изменяется дважды.

Закрывающая часть — шток, эластичная прокладка, регулировка осуществляется ручкой.

Непрактичный вариант, прокладки быстро изнашиваются, нарушается герметизация.

Запорный кран со встроенным термостатом регулирует воду внутри труб автоматически, имеет альтернативные названия: термовентиль, термоклапан.

Перекрывающее устройство состоит из эластичного конуса, металлического корпуса с седлом и отверстием, проходящим насквозь.

Сила потока теплоносителя регулируется изменением положения конуса, за что отвечает термоголовка, состоящая из цилиндра, теплового агента, поршня.

Схема подключения

Стандартная схема подсоединения радиаторов — установка регулирующего клапана между линией подачи и батарей. Между выходом обратки и радиатором врезают шаровой кран, перед точками входа, выхода закрывающих устройств — байпас.

Благодаря перемычке теплоноситель может продолжать циркулировать по системе после отключения конкретного радиатора. Обычно, посередине байпаса также ставят шаровую арматуру.

Правила эксплуатации крана шарового 3/8 дюйма

Любая запорная арматура, если ее правильно установить и эксплуатировать, прослужит больше гарантийного срока. Это касается и крана шарового 3/8. Так как бытовые трубные инженерные системы используют различные среды, в основном неочищенные, то велика вероятность, что запорная арматура этого типа быстро выйдет из строя. Поэтому рекомендуется:

  1. Устанавливать перед краном шаровым мини 3/8 сетчатый фильтр, который будет удерживать абразивные частицы. Последние истончают уплотнители, что приводит к разгерметизации конструкции.
  2. Если это резьбовая модель, то резьба на трубе и кране должна быть одинаковой. Это касается не только диаметра, но и высоты, расстояния между витками.
  3. Если невозможно повернуть рукоятку – не стоит искусственно добавлять ей длину, чтобы увеличить усилие. Любой механический перегруз на шток приведет к его излому.

Краны шаровые 3/8 со временем начинают работать некорректно: подтекают, невозможно повернуть рукоятку, пропускают при закрытии движущуюся по трубам среду и прочее. Если установлена неремонтопригодная шаровая модель, то ее придется заменить на новую. Если ремонтопригодная – стоит разобраться в ее ремонте, который в основном сводится к замене прокладок.

Когда же покрытие шарика пришло в негодность: ржавчина, вмятины, трещины, следы от абразивных частиц, то ремонтировать такое шаровое устройство нет смысла. Лучше заменить.

Шаровой кран 3/8 – важная деталь трубопроводной магистрали. Его устанавливают в водопроводе, отопительном контуре и других. Чтобы изделие прослужило долго, стоит учитывать его материал, уплотнители, производителя и технические характеристики.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Как выбрать лучший шаровый кран?

Маркировка шаровых кранов и вентилей – что означают значки, цифры и буквы?

Классификация запорной арматуры по способу регулировки потока

Водяная арматура классифицируется в зависимости от методов регулирования рабочей жидкости. Ниже представлены возможные варианты.

Характеристики кранов

Выделяют такие типы конструкций:

  1. Пробковые. Применяются для транспортировки промышленных жидкостей.
  2. Шаровые. Используются в быту.

Устройство системы состоит из запирающей части и рабочего корпуса. Изделие отличается по производительности от максимальной до минимальной. Регулировка осуществляется при помощи специального переключателя. Бывают автоматические системы.

Главный рабочий элемент – шар, который исполняет функцию запора. Он располагается между регулирующими отверстиями. Параметры системы зависят от диаметра трубы. Во время открытия или закрытия клапана происходит смещение шарика.

Изделие отличается высокой чувствительностью и низкой герметичностью. Некоторые виды проявляют устойчивость к агрессивным химическим веществам, высоким температурам и другим параметрам.

Вентили запорные

Преимущественно используется для перекрытия потоков рабочего вещества. Специальный вентиль позволяет переключать режимы. Разные типы конструкции характеризуются различным соединением.

Чаще всего вентили применяются для регулировки давления в больших магистралях. Принцип работы конструкции следующий:

  1. При вращении вентиля движение направляется к шпинделю.
  2. Элементы конструкции вращается под действием давления.

Система запускается вручную. Бывают автоматические конструкции. Отмечается высокая гидравлика и низкое противодействие давлению, что является главным недостатком.

Особенности заслонок

Оборудование применяется в системах с низким давлением. Позволяет повысить герметичность. Магистрали размещаются в канализациях или предназначаются для транспортировки специфических жидкостей. В качестве запорного элемента используется диск, который вращается вокруг оси.

Задвижки

Отличается простотой и удобством использования. Проявляет высокую устойчивость к агрессивным условиям рабочей среды. Чаще всего применяется в больших промышленных магистралях. Рабочая часть вращается вокруг своей оси.

Задвижки отличаются простой конструкцией и несложным обслуживанием. Отличается небольшими размерами, что позволяет быстро монтировать конструкцию.

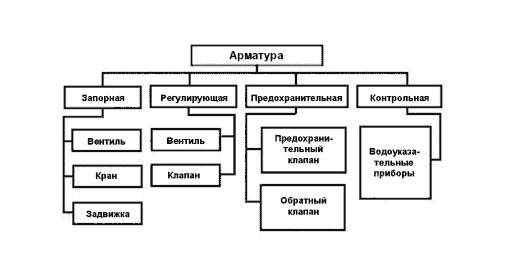

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

  • краны;
  • вентили (клапаны);
  • задвижки;
  • заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

  • корпус;
  • запорный элемент;
  • рукоять;
  • набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

  • типу запорного элемента;
  • методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

  • шар. В соответствие с этим кран носит название шаровой (рисунок выше);
  • конус в виде пробки (пробковый кран).

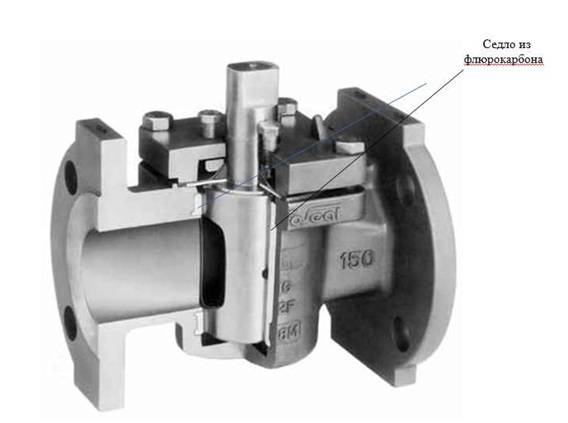

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

  • фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
  • методом сварки.

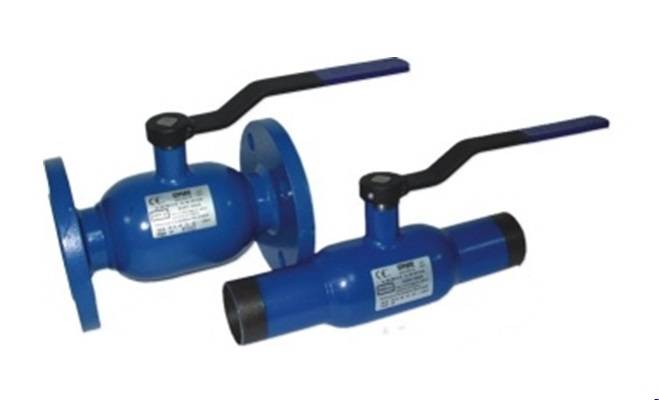

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

  • диаметр условного прохода (DN);
  • условное давление, на которое рассчитано устройство (РN);
  • материал, примененный для изготовления крана;
  • предприятие-изготовитель;
  • дополнительные справочные материалы (дата изготовления, номер партии и так далее).

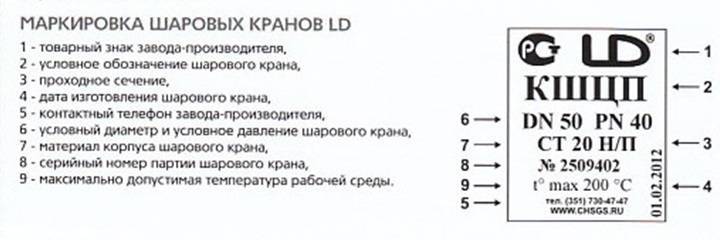

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

  • маховиком (ручное управление);
  • электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

  • условное обозначение модели устройства;
  • проход;
  • обозначение типа присоединения к трубопроводу;
  • давление;
  • материал исполнения;
  • климатическое исполнение;
  • документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

  • простота обслуживания и конструкции;
  • небольшие размеры;
  • малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

  • стали;
  • чугуна;
  • цветных металлов и сплавов из них.

Управление задвижками происходит:

  • ручным способом (вращением рукояти);
  • электроприводом;
  • гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

  • вид и наименование устройства;
  • условный рабочий диаметр;
  • максимальное давление в системе;
  • тип привода;
  • положение устройства в рабочем состоянии;
  • категорию размещения;
  • климатическое исполнение;
  • тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

  • маховиком, приводящим в действие ось вращения (ручное управление);
  • гидроприводом;
  • электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

  • методом сварки;
  • фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
