Что такое абиссинский колодец? Как построить своими руками – Обзор и Инструкция

Самостоятельное бурение

Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.

Выбор места

На первоначальном этапе определяется уровень залегания грунтовой воды:

• замер глубины близко расположенного колодца посредством верёвки с грузилом;
• осуществление пробного бурения на воду;
• оценка поверхностной растительности.

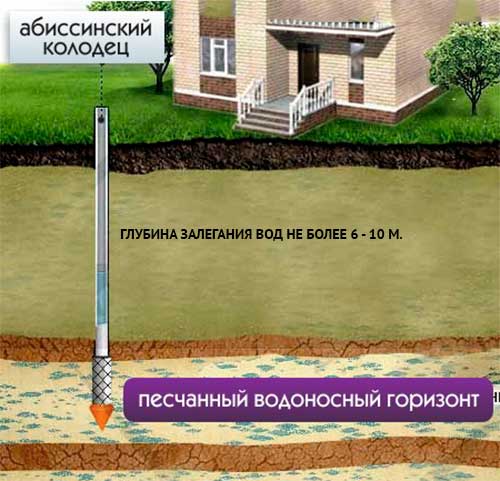

Забивная скважина позволяет осуществить забор воды с глубины не более 15 м. Место расположения скважины должно иметь удаление на 25 м от компостной ямы и септика.

Необходимые инструменты и материалы

Для самостоятельного обустройства абиссинского колодца следует подготовить следующий набор инструментов и рабочие материалы:

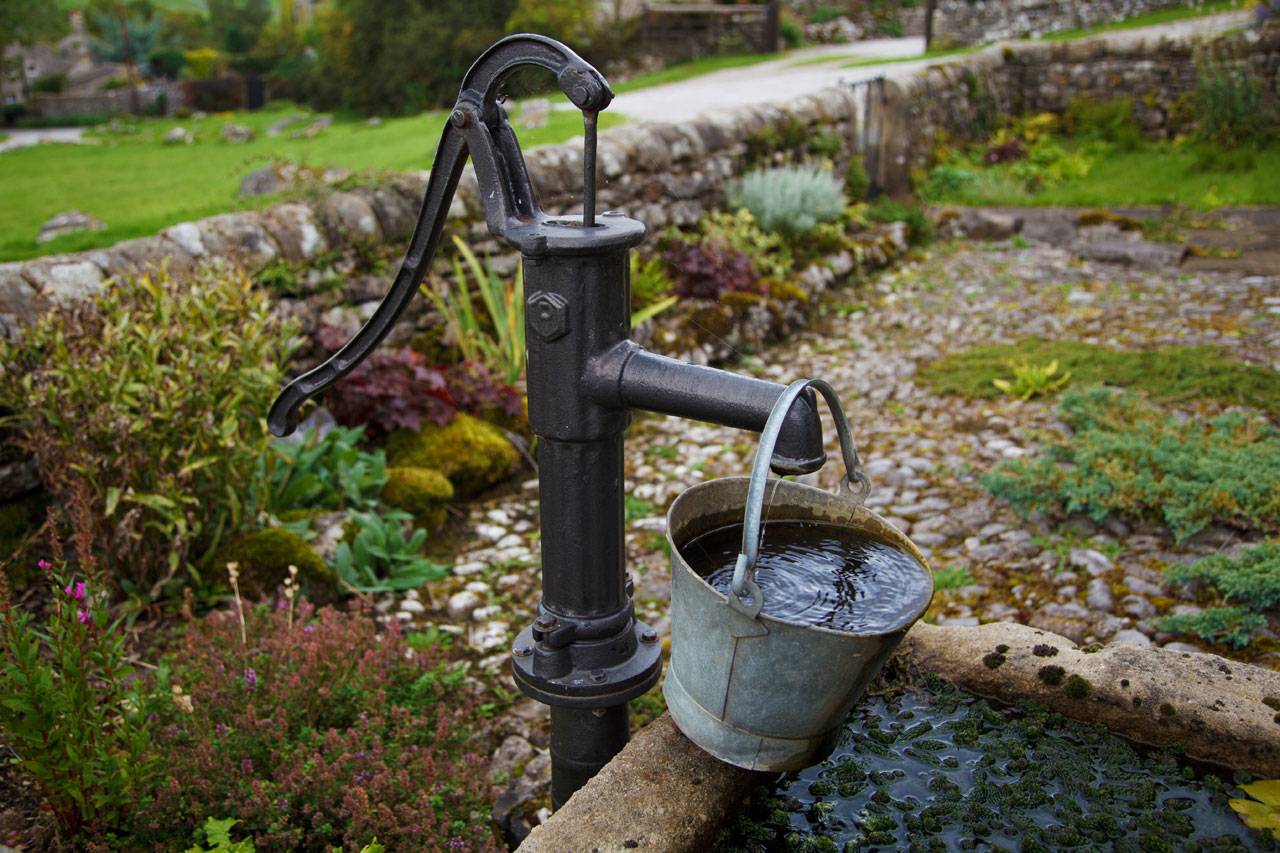

• водяная колонка ручного типа;
• игла, длина которой составляет 1,5 м с наличием сетчатого фильтра из нержавейки и конусообразного оголовья;
• соединительные муфты;
• три трубы с длиной в 1,5 м, с полимерным или оцинкованным покрытием;
• ударный инструмент-баба.

Кроме того следует приобрести специальный подбабок, являющийся хомутом с парой конусообразных вкладышей. Такое устройство обладает способностями цангового зажима и является конусообразным элементом, закреплённым на штанге при помощи упорной шайбы.

Способы забивки

На сегодняшний день практикуется несколько способов забивки, которые имеют некоторые различия как по технологии, так и по эффективности. Главным требованием ко всем способам забивки является сохранение целостности и герметичности труб и колодезного фильтра.

Применение штанги

Способ забивки абиссинского колодца с помощью штанги достаточно прост. Этот метод является самым щадящим, так как импульс от удара приходится на наконечник иглы, который тащит за собой ствол шахты. Нагрузка приходится на растяжение, а не на сжатие задействованных в процессе муфт. Стандартная штанга имеет длину 14 м и вес в 20 кг.

• В пробурённую скважину вставляется колонна с фильтром.
• Собираем штангу из прутков таким образом, чтобы высота штанги превышала высоту колонны.
• В колонну вставляется штанга и забивается, «броском» прутка внутрь трубы.
• Затем монтируется следующий пруток, муфта, следующая труба и так далее. В процессе периодически подливается вода в трубу.

Бабка с заглушкой

Для работ по обустройству скважины данным способом используется не скользящая по штанге, а торцевая бабка. С целью защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется применять бабки, вес которых начинается от 30 кг и более.

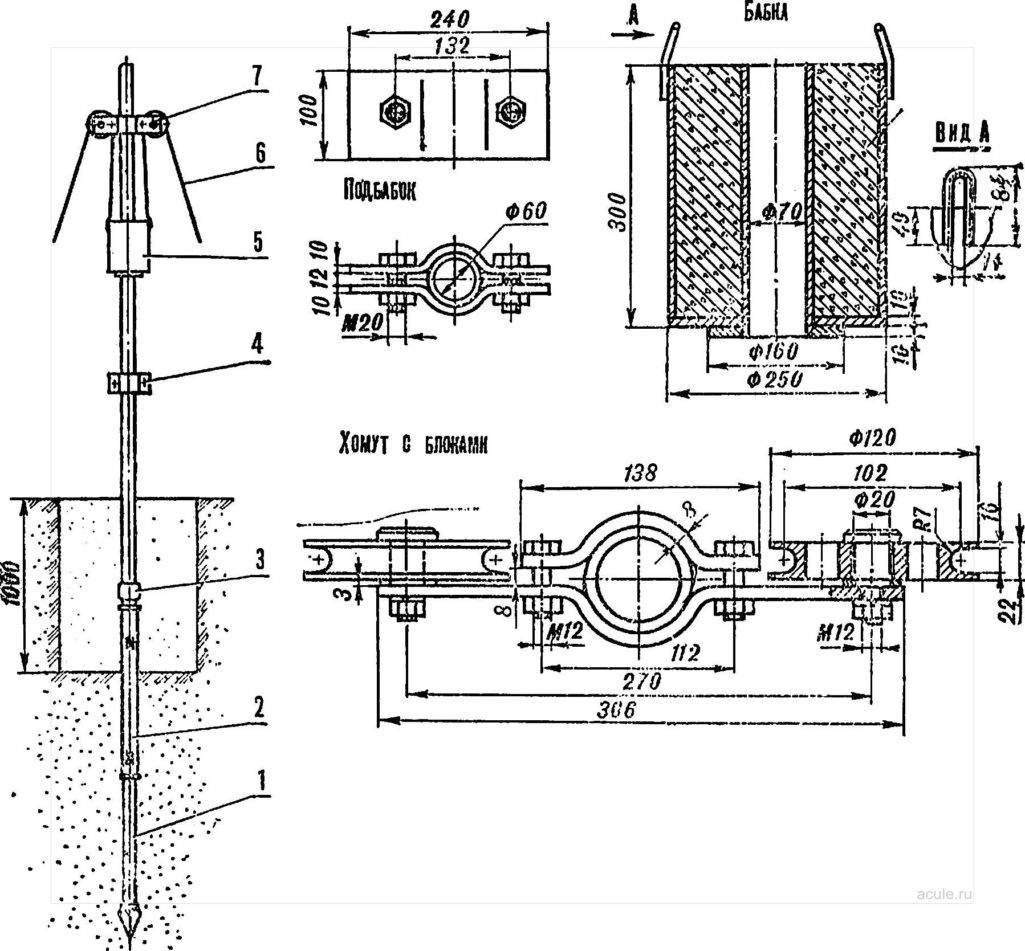

Бабка с подбабком

При проходке используется метод поднятия бабки и бросания её по трубе на подбабок. В результате происходит заглубление ствола на его высоту с последовательным наращиванием его следующей трубой. Бабка, одевающаяся сверху, имеет вес в 22 кг, а длина хода составляет порядка 80 см.

Прокачка скважины

Чтобы водяная скважина работала долгое время, а также для защиты её от образования любых засоров или заиливания и сохранения производительности на должном уровне очень важно использовать так называемую систематическую прокачку

На сегодняшний день использованию подлежат следующие способы прокачки скважины:

• промывка скважины водой;
• продув скважины воздухом;
• применение для прокачки водяной скважины качественного насоса;
• применение желонки.

Абиссинские скважины загрязняются достаточно редко. Показатели производительности такой системы водоснабжения практически не падают. Игла-скважина характеризуется простотой в обращении, но проведение регулярных мероприятий по уходу и прочистке системы позволяют значительно продлить срок эксплуатации.

Какие геологические условия нужны для устройства колодца

Абиссинский колодец — неглубокая скважина, в которую устанавливается ручной насос. С его помощью вода качается из водоносного песчаного слоя.
Такое сооружение от обычного колодца отличается наличием очень чистой воды. Его не засоряет пыль, грязь, стоки и верховодка.
Перед тем как приступить к реализации задуманного, необходимо познакомиться с геологией своего района. Обычно, об этом могут рассказать соседи, давно владеющие участками поблизости.
Они в курсе, где расположены слои грунта и какая глубина залегания водоносных слоев.

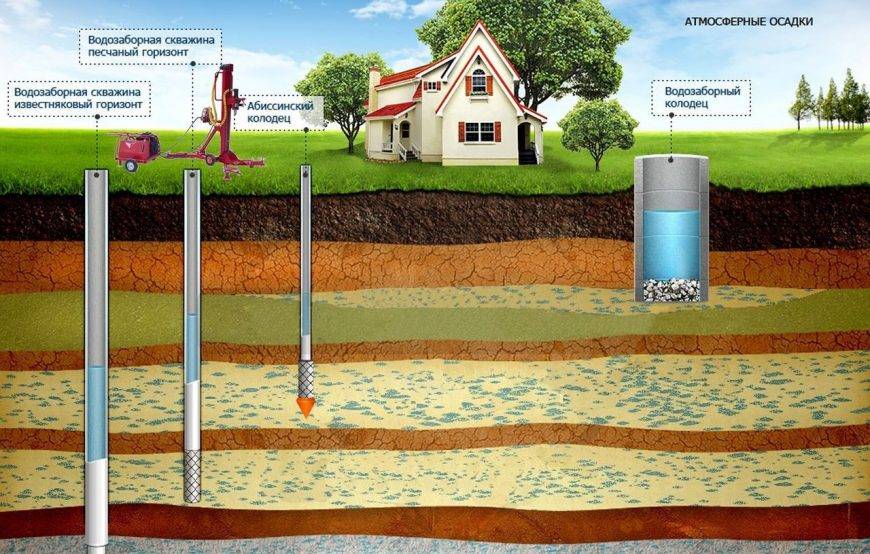

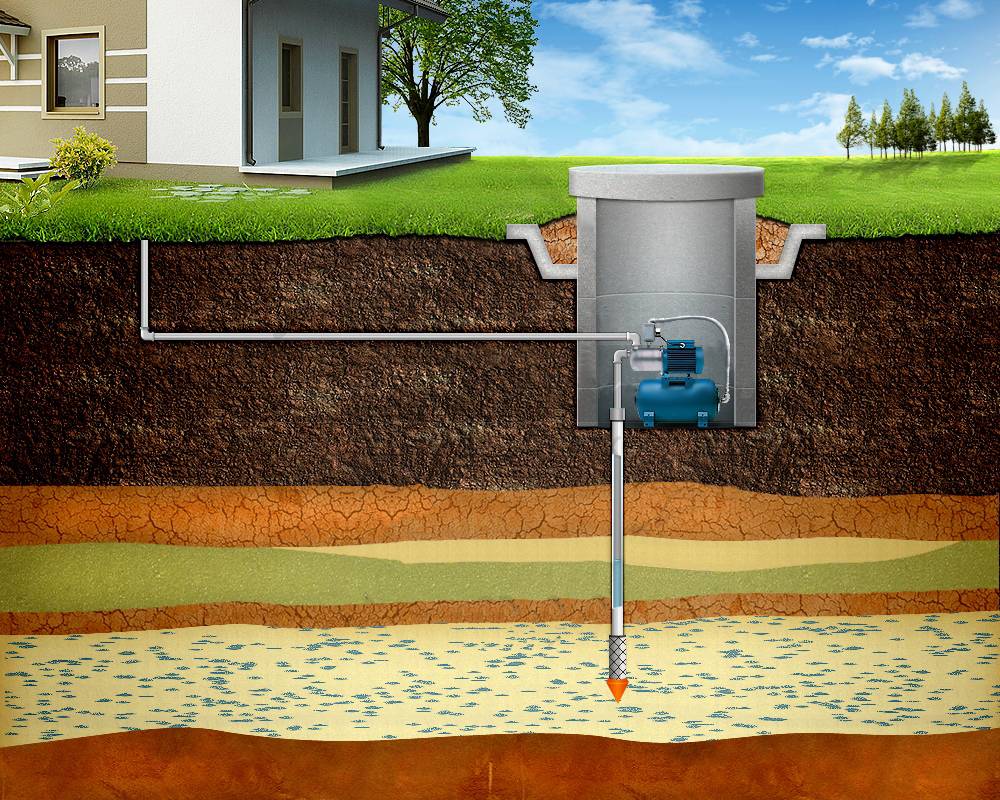

Схема расположения абиссинского колодца

Требования к грунту для устройства колодца:

• Водоносный слой, для которого будет сооружаться колодец, должен содержать среднезернистый песок или смесь щебенки и песка. Такой грунт хорошо пропускает воду, ее легко будет откачивать.
• Условие для вышерасположенных слоев — только их проходимость. В противном случае понадобится специальное оборудование.

Какие преимущества такого водоснабжения

Преимущества абиссинского колодца:

• Простота и дешевизна конструкции.
• Не требуется много места для его обустройства: сооружение не нарушает композицию ландшафта.
• Нет необходимости использовать технику, не нужны подъездные пути для её доставки на участок.
• Насос можно установить на участке или в помещении.
• На проведение работ понадобится не больше 10 часов, что зависит от твердости грунта и глубины залегания водоноса.
• Заиливание предотвращает качественный фильтр для скважины, что позволяет эксплуатировать сооружение длительное время.
• С поверхности земли в устройство не попадают загрязнения.
• Качество воды из такого колодца аналогично родниковой.
• Скважина на воду игла обеспечивает постоянную подачу объёма воды. Ее хватит на полив участка, для домашних нужд: для среднего колодца дебет составляет от 0,5 до 3 куб.м/час.
• Устройство легко демонтируется и устанавливается в другом месте.
• Такие колодцы мельче, чем традиционные скважины на песок, что уменьшает вероятность попадания в сооружения растворенного железа. Что исключает потребность в установке фильтров, цена которых не маленькая.

Устройство питьевого резервуара

Абиссинская конструкция собой представляет скважину из труб сделанных из металла.  Эти трубы объединяют сантехническим льном или муфтами герметизированными силиконом. Дальше в шахту колодца устанавливается нанос, который выполняет разрежение и откачивает воду.

Этот колодец можно выстроить собственными руками и при этом не применять особенную технику. Такой пригодной для питья резервуар можно выполнить в гараже, в помещении подвала, на закрытой террасе а также в собственной кухонной комнате.

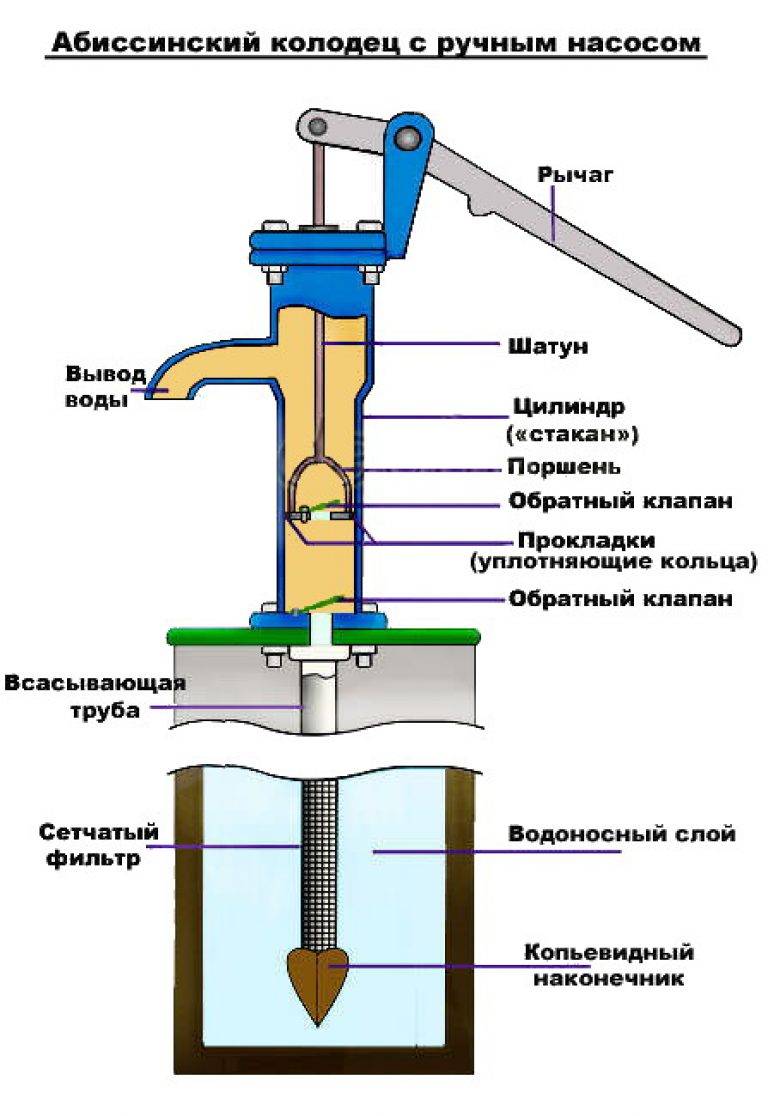

Конструкция колодца

В конструкцию входят такие элементы:

1. Металлические трубы в 3 метра длиной для установки ключевой магистрали.
2. Муфты из силикона для герметизации швов и уплотнительные резинки.
3. Фильтр, который монтируется перед наконечником снизу.
4. Наконечник из стали.
5. Нанос.

Колодец из пластика

Сегодняшний мир дает возможность применять трубы для забивного колодца по абсолютно передовым технологиям.

Есть:

• Забивной колодец из пнд трубы, полимерные, Трубы ПВХ, которыми пользуются в установке ключевой магистрали.
• Армированные и полипропиленовые применяют для фильтра-наконечника.

Забивной колодец из труб из пластика считается оптимальным решением проблемы с загрязнениями воды для питья. Обычные бетонные резервуары могут загрязняться водами на поверхности, которые просачюются через соединения. Пластиковый бесшовный резервуар решает данную проблематику.

Инструкция изготовления пластикового колодца

Абиссинский колодец собственными руками из труб из пластика выстраивается относительно просто:

1. В первую очередь необходимо выбрать двухслойную трубу диаметр который должен составлять 40 см. Собственно такой продукт приспособлено для установки в почву.
2. Дальше необходимо определить место на участке с ключом воды для питья.

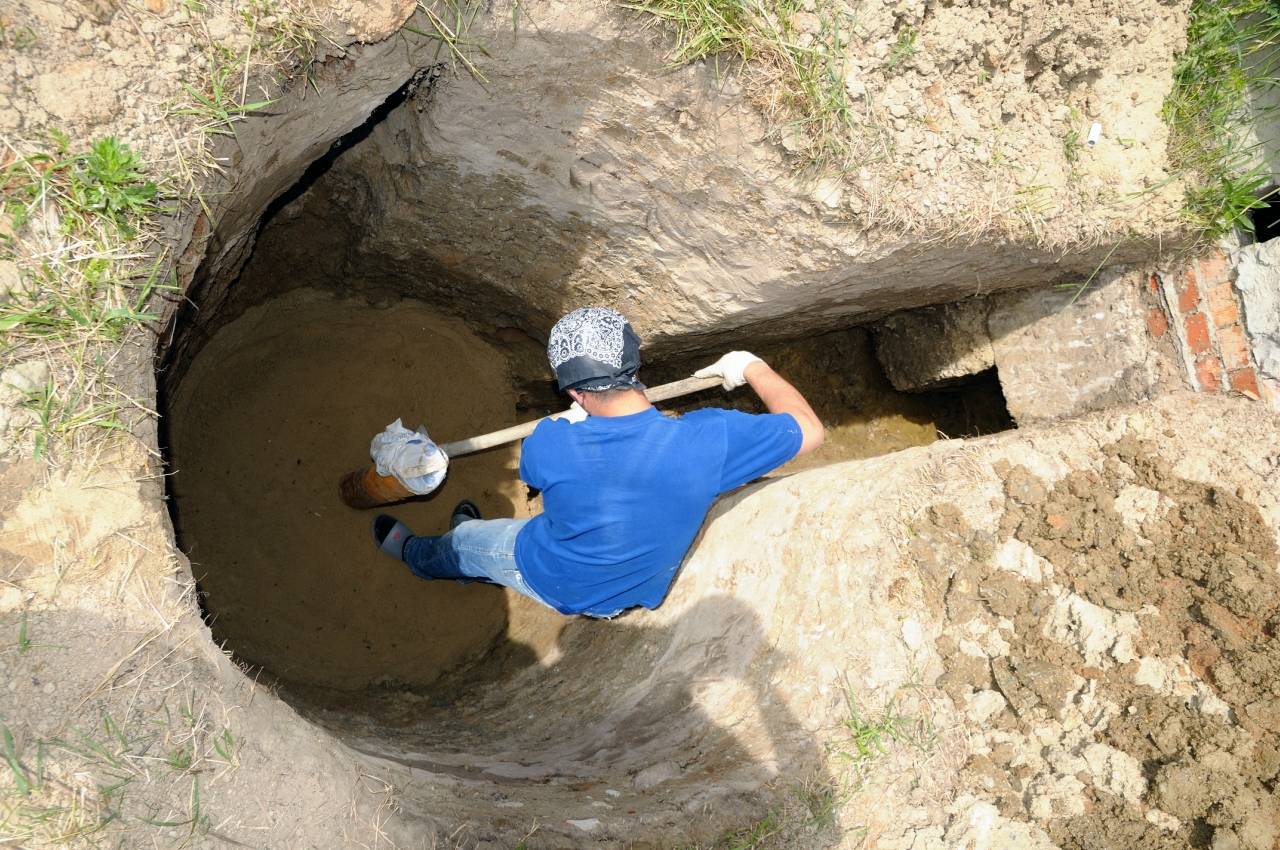

3. Выкапываем яму. Выкапываем яму вглубь на 2 метра. Дальше начинает развиваться отверстие круглой формы. Копаем до того момента, пока не дойдем до воды.
4. Когда возникнет вода, начнем установку пластиковой цельнотянутой трубы.
5. На высоте 50 см необходимо высверлить много дырок.
6. Просветы оборачиваем нетканым материалом двойным слоем.
7. Закрепляем фильтр на пластиковую проволоку. Данная оболочка дает возможность пропускать воду и удерживать песок.
8. Дальше готовую трубу из пластика опускаем в шахту колодца до самого дня.
9. Труба сыпется песком. Приблизительно на высоте 1 метр трубу необходимо утеплять пенополистиролом.
10. В конце в шахту опускается насос погружной и начинается раскачка.

Совет: для увеличения качества воды можно загрузить в просвет трубы шунгит и кварцевой песок маленьким слоем. Это выполняется по окончанию раскачки колодца.

Выводы

Если применять для обустройства питьевого резервуара особые трубы из пластика, то вы намного облегчите собственную работу по их процессу установки и сделаете лучше качество воды для питья. При этом пластиковый резервуар гарантирует самую большую защиту от грязи воды без добавочных вариантов герметизации.

Будем надеятся, что материал был вам полезен. Станем благодарны, если поделитесь им в соцсетях.

Нужное видео про то, как пробурить скважину собственными руками расположено ниже. Это крайне полезный метод действий. Предлагаем с ним познакомиться.

Чистой вам воды и прекрасного настроения.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

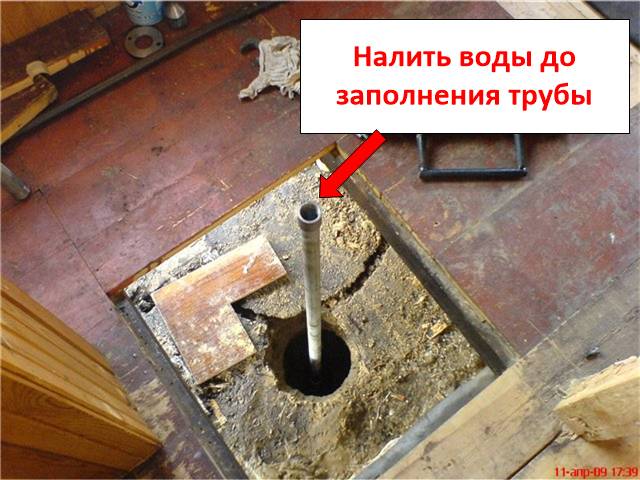

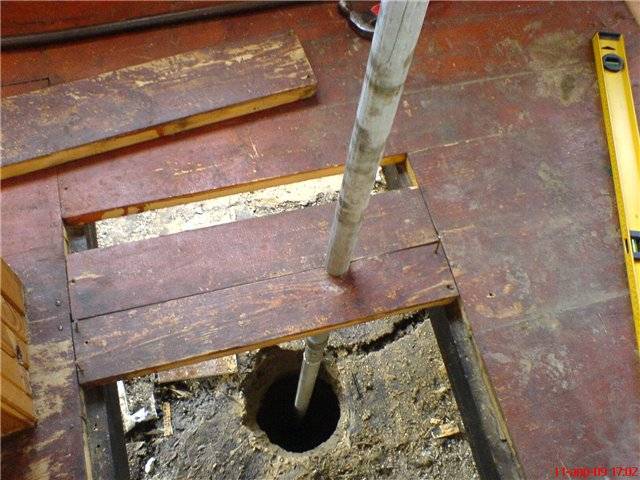

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Абиссинская скважина – достоинства чудо-колодца

Технология бурения подобных колодцев впервые была использована американцами в 19 столетии. А всемирное признание она получила после военной операции англичан на территории Эфиопии (старое название – Абиссиния). Абиссинский колодец имеет массу достоинств. Среди них выделим ключевые преимущества его применения в наши дни:

1. Дешевизна мероприятий по обустройству и возможность выполнения работ своими руками (не требуется применение какого-либо специального оборудования и приглашение специалистов).
2. Высокое качество получаемой воды. Доказано, что даже возле крупных отечественных мегаполисов абиссинская скважина выдает отличный продукт. Вода из нее по большинству показателей ничем не уступает артезианской. А отсутствие обсадной трубы гарантирует, что паводковые и талые воды не попадут в водозабор абиссинского колодца.
3. Срок службы зависит исключительно от водонасыщенности пласта на дачном участке. В среднем игла (так нередко называют абиссинский колодец) эксплуатируется без ремонтов около 30 лет.
4. Возможность обустройства конструкции для получения чистой воды прямо в погребе жилой постройки. Так затраты на строительство скважины снижаются, ведь вам нет потребности дополнительно утеплять ее и делать приямок.

Абиссинская скважина – сделайте чудо-колодец

А самое главное – владельцам загородных участков не нужно получать никаких лицензий и разрешений на строительство и эксплуатацию скважины для дачи. Вы можете своими руками обустраивать артезианский колодец (при условии, что его глубина составляет не более 5 м) из металлических либо пластиковых труб.

Обслуживание абиссинской скважины

Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.

Видео – Абиссинская скважина своими руками

Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед. «К , вы можете прочитать в наше статье».

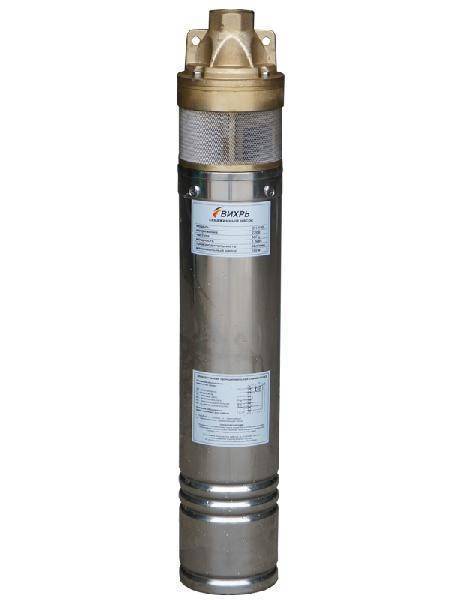

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

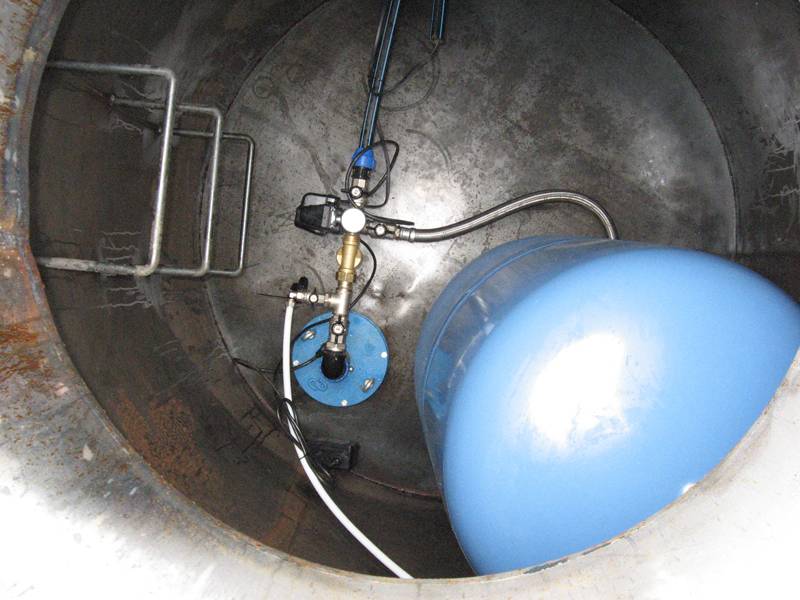

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них – это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

Подготовительные работы

Перед тем, как приступить к бурению абиссинского колодца, рекомендуется вызвать специалиста, который определит тип грунта на участке и глубину залегания воды. Обустройство скважины имеет смысл только при условии, что водоносные слои грунта располагаются выше восьмиметровой глубины, а сам грунт не является каменистым.

Расположить скважину можно в любом удобном месте участка и даже в подвале дома или хозяйственной постройки – так как вода поднимается насосом из глубины, нет риска подтопления фундамента. Дебет абиссинского колодца обычно не очень высок, поэтому при высокой потребности в воде для домашних нужд и полива можно обустроить несколько скважин. Чтобы не зависеть от наличия электричества, уличную скважину можно оборудовать ручной качалкой.

На этапе подготовки следует определиться с выбором труб. Полимерные изделия не боятся коррозии и на них не размножаются вредные микроорганизмы. Для скважины подойдут армированные трубы из полиэтилена низкого давления или полипропилена с толщиной стенок от 5 мм и внутренним диаметром не менее дюйма.

Буровой инструмент для создания скважины под пластиковый водовод подбирается с учетом диаметра выбранных труб — важно, чтобы в пробуренное отверстие входили трубы с соединительными муфтами и с сетчатым фильтром на нижней секции. На предварительном этапе следует изготовить фильтровальный элемент колодца — иглу (обычно для этих целей используют стальную трубу). К нижней секции крепится коническая заглушка – с ее помощью проще установить трубу в пробуренную скважину

В самой секции следует выполнить отверстия для проникновения воды – они сверлятся с отступом от заглушки в 2 см и с шагом около 4 см, в шахматном порядке. Фильтровальная секция должна иметь длину 100 — 150 см. Поверх трубы с отверстиями наматывается оцинкованная стальная проволока, поверх крепится сетка из того же материала с ячейками 2 мм. Такой размер ячеек предупредит загрязнение скважины и при этом исключит быстрое заиливание. Концы сетки можно спаять, но важно не использовать припой, содержащий свинец, попадание которого в воду несет опасность для здоровья. Сетчатый фильтр также можно закрепить при помощи проволочных скруток

К нижней секции крепится коническая заглушка – с ее помощью проще установить трубу в пробуренную скважину. В самой секции следует выполнить отверстия для проникновения воды – они сверлятся с отступом от заглушки в 2 см и с шагом около 4 см, в шахматном порядке. Фильтровальная секция должна иметь длину 100 — 150 см. Поверх трубы с отверстиями наматывается оцинкованная стальная проволока, поверх крепится сетка из того же материала с ячейками 2 мм. Такой размер ячеек предупредит загрязнение скважины и при этом исключит быстрое заиливание

Концы сетки можно спаять, но важно не использовать припой, содержащий свинец, попадание которого в воду несет опасность для здоровья. Сетчатый фильтр также можно закрепить при помощи проволочных скруток

На предварительном этапе следует изготовить фильтровальный элемент колодца — иглу (обычно для этих целей используют стальную трубу). К нижней секции крепится коническая заглушка – с ее помощью проще установить трубу в пробуренную скважину. В самой секции следует выполнить отверстия для проникновения воды – они сверлятся с отступом от заглушки в 2 см и с шагом около 4 см, в шахматном порядке. Фильтровальная секция должна иметь длину 100 — 150 см. Поверх трубы с отверстиями наматывается оцинкованная стальная проволока, поверх крепится сетка из того же материала с ячейками 2 мм. Такой размер ячеек предупредит загрязнение скважины и при этом исключит быстрое заиливание

Концы сетки можно спаять, но важно не использовать припой, содержащий свинец, попадание которого в воду несет опасность для здоровья. Сетчатый фильтр также можно закрепить при помощи проволочных скруток

Строительство абиссинского колодца

Материалы и оборудование

Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.

Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.

Можно ли изготовить оборудование своими силами?

Можно. Делается это по следующей технологии:

1. В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
2. Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
3. Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
4. На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.

Ударное бурение абиссинского колодца

Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:

1. Сначала выбирается подходящее место.
2. Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
3. Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.
4. Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.

Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку. Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.

Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.

Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.

Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.
