Краткий обзор популярных моделей
Производители позаботились о разнообразии модификаций пиролизных печей. Рассмотрим наиболее эффективные модели.
Булерьян и Бренеран
Это печи, одинаковые по конструкции, отапливают помещение при помощи воздуховодов. Булерьян производится в Канаде, а Бренеран – отечественный продукт.
Булерьян – это печка с большой мощностью, способна отапливать различные пространства, будь то дом или гараж. При эксплуатации этих печей можно использовать все виды твердого топлива, кроме угля. Тепло в помещении становится уже через 10–15 минут, и 8–10 часов к печке не надо подходить.
Бренеран – аналог печи Булерьян. Интересна модель Бренеран АОТ-08. Это напольная печь длительного горения на дровах, может использоваться для жилых и нежилых помещений. Объем ее огромной топки составляет 50 литров. Можно заложить в нее дрова, и работать она на них будет 10–12 часов. Этой моделью можно обогреть площадь в 140 кв. м, при мощности 8 кВт.
Печь Бутакова
Печи Бутакова названы в честь своего конструктора. Печи Бутакова можно узнать по прямоугольному корпусу, внутри которого топка и камера дожигания, конвекционные трубы. Специальная заслонка осуществляет регуляцию интенсивности воздуха. На плоской поверхности этой печки можно разогревать пищу.
Оптимальное соотношение расхода топлива и КПД – главный плюс этого устройства.
Модельный ряд печи Бутакова представляет собой четыре размера:
- Студент – мощность 9 кВт, объем топки 60 л;
- Инженер – мощность 15 кВт, объем топки 120 л;
- Доцент – мощность 25 кВт. Объем топки 250 л;
- Профессор – мощность 40 кВт, объем топки 500 л.

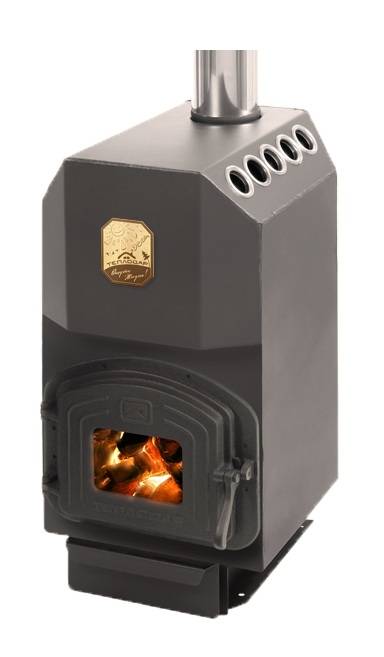

Теплодар
Печи Теплодар – известная продукция российского производства. Эта печка с высоким уровнем КПД, продуманной конструкцией и удобной формой топки. Она компактна и имеет небольшой вес.
Модификаций данного оборудования множество.
Например, модель Теплодар Матрица-200. Эта небольшая печка на дровах мощностью 20 кВт обогреет помещение площадью до 200 кв. м. Закладка дров горит 8 часов. Данная модель выполнена из стали и имеет герметичную дверцу со стеклом
Важной особенностью конструкции этой печки является наличие камеры вторичного дожига
Модель Сибирь предназначена для быстрого обогрева помещения. Это прекрасный вариант для бани.
Компания Теплодар выпускает модели и для гаража. Например, модели серии Т. У этой модели два режима работы – интенсивный (для быстрого нагрева помещения) и экономный.
Отопительно-варочная печь-камин Вертикаль – уникальный агрегат, изготовленный из высоколегированной жаростойкой стали. С его помощью можно отапливать и смежные помещения, готовить на ней, и получать удовольствие от созерцания пламени.
Ермак
Отопительный газогенератор Ермак небольшого размера имеет классическую конструкцию. Кожух, который поглощает вредные инфракрасные лучи – огромный плюс этого оборудования.
Дровяные печи этой марки понравятся дачникам. Они могут быть оснащены варочной поверхностью. Печи Ермак – хороший вариант для бани. Одним словом, это экономный и экономичный вид отопления.

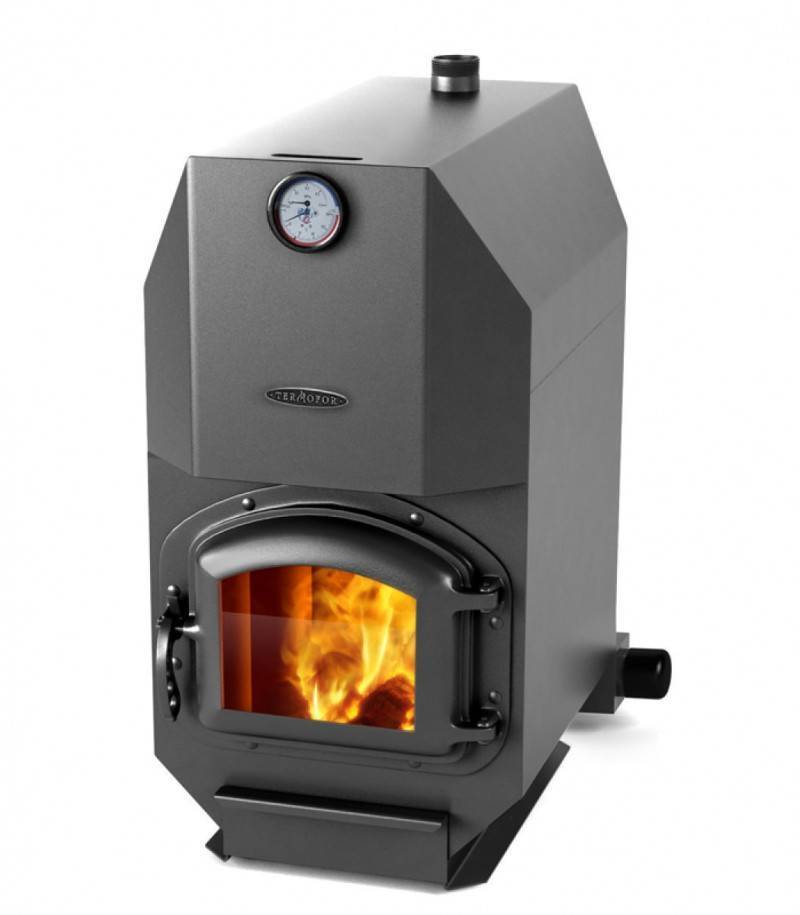

Термофор
Отопительное оборудование этой надежной марки создано для снижения расхода дров и долговременное сохранение тепла. Компания-изготовитель предлагает приборы, рассчитанные на сильные морозы. Дровяные печи Термофор высококачественные и основательные, потому что изготовлены из жаропрочной стали с добавлением хрома. У них высокие функциональные возможности, используется система двойного горения. Печь сибирской марки Термофор отличается компактными размерами, высокой экономией топлива и интересным внешним видом.
Отопительных пиролизных котлов различных конструкций и производителей на рынке теплового оборудования большой ассортимент. Рекомендуется осуществлять выбор по индивидуальным запросам.
Конструкция печей длительного горения
Отопительные дровяные печи длительного горения имеют свои особенности в конструкции. Для уменьшения интенсивного горения подача воздуха контролируется несколькими способами: верхнее или нижнее горение и пиролиз дров. Наиболее часто встречающийся вариант — верхнее горение. При таком способе тление дров происходит сверху вниз до основания топки. Область горения ограничена подачей дозированного воздуха. Ниже представлена картинка, поясняющая конструкцию дровяной печки для дачи длительного горения.
Видно, какую роль играет подача холодного воздуха, камера горячего воздуха с отсекателем, дозирующим подачу кислорода в камеру горения. Часто такие печки снабжены удобным зольником-совком.
Преимущества печей-каминов длительного горения
Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.
Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.
В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.
Как определить поддерживает ли печь длительное горение или нет
Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.
Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.
С дожигом газов
Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.
Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.
Отличие классического открытого камина от печи-камина
Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.
Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.
Особенность конструкции
Но не только высокая производительность является преимуществом такой конструкции.
Весь смысл длительного горения заключается в том, что прогорает одновременно не вся закладка дров, как это происходит в классической печи, а только верхний слой.
Принцип работы
Это становится возможным по причине забора воздуха сверху, а не снизу через зольник. Таким образом, прогорание топлива происходит постепенно, в верхнем его слое. Когда этот слой сгорает, через регулятор подается новая порция кислорода, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.
Главным моментом в печи камине остается поддержание длительного горения, в процессе которого происходит полный распад топливных элементов. В результате этого процесса формируются большие объемы горячих газов и стабильно выделяется большое количество тепла.
Реализация вторичного дожига происходит во второй камере (верхней).
В топливной камере, куда закладываются дрова, происходит первичное сгорание топлива. По патрубку горячий дым поднимается вверх и там уже догорает полностью. Вот для стимуляции вторичного дожига дров и предусмотрено в конструкции наличие патрубков, через которые происходит поступление кислорода.
Сегодня получили большое распространение две системы длительного горения, реализуемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува. При этом система Бурельян пользуется большой популярностью в нашей стране из-за небольших габаритов и невысокой цены. А вот система Стропува менее распространена по причине высокой цены и большого количества технических параметров.
Традиционно система Бурельяна (именно эта технология будет использовать в описываемой нами печи-камине длительного горения) представляет собой небольшую печь, состоящую из двух камер.
В нижней камере происходит основное сгорание дров, в результате чего образуется древесный газ. Нагреваясь, он поднимается вверх и поступает во вторую камеру, которая находит выше первой.
Схема печи с варочной поверхностью длительного горения
Здесь происходит диффузия горячего газа с воздухом и вторичное сгорание.
Еще одним отличием от традиционной печи-камина является место расположения дверцы топки. Если обычно она крепится снизу, то здесь конструкция будет несколько иная.
Само время горения подсказывает, что для процесса понадобится большое количество дров, которое должно где-то находиться.
Именно с этой целью, нижняя камера (или топка) должна быть больших размеров, а дверца, через которую закладываются дрова, находится достаточно высоко.
Особенности печи длительного горения
В печи камине зольник играет роль исключительно техническую и предназначен для очищения печи от остатков золы, которой остается совсем немного после двойного сгорания топлива. Учитывая тот факт, что воздух поступает через специальное отверстие, расположенное в верхней части печи, дверца зольника должна быть абсолютно герметичной.
Иначе ни о каком длительном горении не будет и речи, если кислород будет поступать снизу печи.
Итак, резюмируя особенности конструкции печи камина длительного горения, можно выделить следующие моменты:
- большой объем топочной (загрузочной) камеры;
- разделение основной топки на две части: верхнюю и нижнюю камеры;
- отсутствие поддувала;
- регулируемая подача кислорода сверху.
Чем выше влажность дров, тем меньше будет КПД печи. Поэтому для горения рекомендуется использовать топливо влажностью не более 20%.
Преимущества и недостатки
Печи длительного горения, безусловно, имеют множество положительных сторон, но следует отметить, что недостатков у них тоже хватает. И выбор именно такого вида отопления напрямую зависит от того сможете ли вы смириться с теми или иными нюансами или нет. Именно поэтому следует изучить все плюсы и минусы газогенерирующих печей, которые для удобства представлены в таблице.
Преимущества:
- экономия материалов для топки, модели таких печей намного рациональней используют топочные материалы, чем другие более традиционные аналоги;
- коэффициент полезного действия у газогенерирующих печей достигает максимального значения в размере 85%;
- компактные размеры и возможность подбора модели, которая гармонично впишется в любой интерьер;
- лёгкое управление, переключение активного режима работы в режим тления осуществляется путём регулировки поступающего воздуха, а подкидка топлива необходима по истечению 5 и более часов;
- возможность использования различных видов топлива, как твёрдых (дерево, уголь, древесные отходы, пеллеты) так и жидких.
Недостатки:
- сложность постройки дымохода, дымоход для такой печи должен быть построен, основываясь на строгих правилах и нормах;
- несовместимость с многоходовыми изогнутыми дымоходными трубами, это связано с интенсивной выработкой конденсата, для вывода которого необходима сильная тяга;
- большое количество выделяемых продуктов сгорания, из-за которых дымоход придётся чистить чаще;
- режим тления не активизируется моментально, чтобы включить экономичное длительное горение необходимо сперва прогреть дом до необходимой температуры;
- отсутствие универсальности, каждая модель газогенерирующей печи предназначена для определённого вида топлива: твёрдого или жидкого.
Разновидности дровяных печек
Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.
По материалу корпуса

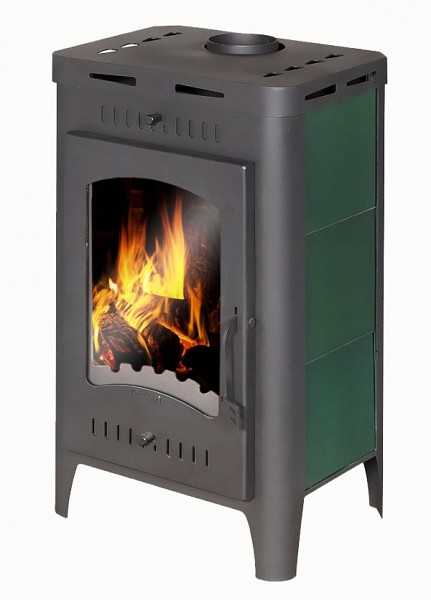

Металлическая печь на дровах для отопления дома
В зависимости от материала изготовления печка на дровах бывает:

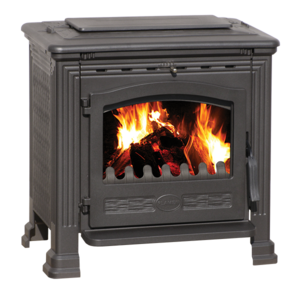

- Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
- Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
- Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.
В зависимости от конструкции дымохода
Внешний дымоход для печи
Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.
По типу конструкции можно выделить несколько разновидностей дымоходов:
- Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
- Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
- Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
- Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.
По типу конструкции
Кирпичная печь с лежанкой
Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.
Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.
Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.
В зависимости от зоны расположения в помещении можно подобрать камины:

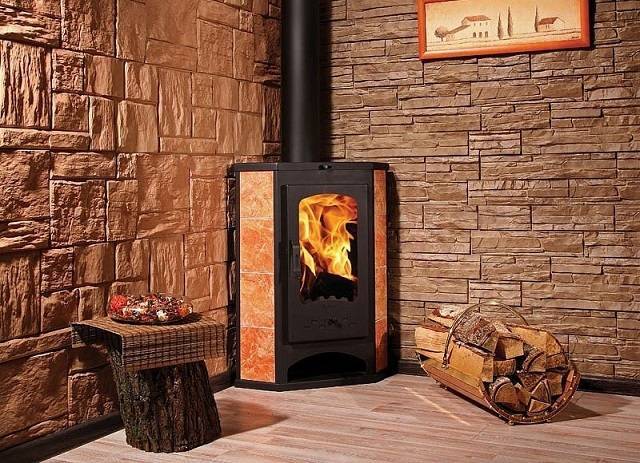

- Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
- Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
- Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.
По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.
Печь-шведка для отопления дома и приготовления пищи
Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:
- Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
- Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
- Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.
Продолжительность сгорания топлива
Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:
- С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
- Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.
Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.
Виды дровяных печей длительного горения
Дровяные печи длительного горения для отопления дома подразделяются на несколько видов. Изготавливаются они из разных материалов, обладают своими конструктивными особенностями, используют один или несколько видов топлива.
Материал
Экономичная печь для дачи может быть изготовлена из:
- Сталь. Металлические дровяные печи изготавливаются из жаростойкой стали, могут быстро нагреть комнаты, но из-за малой толщины материала не способны длительное время сохранять это тепло. Дольше всего держать тепло могут приборы из нержавеющей стали, но они имеют слабые места — швы, которые могут не выдержать быстрый нагрев и треснуть.
- Чугун. Чугунные изделия обладают компактной конструкцией, позволяющей установку в любой части дачи и комнате небольших размеров. Для отвода продуктов горения оснащаются гофрированным дымоходом или рукавом. Способны быстро прогреть помещение, и долгое время сохранять тепло.
- Кирпич. Кирпичная дровяная печь является самым надёжным, но и дорогим вариантом. Нагрев корпуса печи происходит за счёт змеевидного дымохода более продолжительное время, но этот недостаток компенсируется долгим сохранением тепла. Обычно такие приборы оборудованы варочной панелью, позволяющей готовить пищу. Есть более массивные сооружения из кирпича — русские печи с лежанкой, обогревающие достаточно объёмные помещения, а также небольшие печи — камины, предназначенные для обогрева и украшения интерьера.
- Керамика. Дорогие приборы с качественным дизайном, корпус которых изготовлен из огнеупорной стали, снаружи облицован керамикой, изнутри выполнена футеровка шамотом.
Тип топлива
Топливо для печей длительного горения может быть одного вида или нескольких видов. В зависимости от этого приборы бывают:
- строго дровяными, работающие только на дровах;
- твердотопливными, поддерживающие горение любого твёрдого топлива: дров, угля, топливных брикетов, щепы и опилок;
- газодровяными, использующие для горения дрова или газ;
- электродровяными — со встроенным электрокотлом.
Размер
Печи для дома на дровах длительного горения обладают небольшими размерами.
В среднем металлические приборы выпускаются:
- шириной — от 510 до 1050 мм;
- длиной — 300 — 800 мм;
- глубиной — 400 — 750 мм.
Размеры кирпичного прибора зависят от выбранной модели и свободной площади в помещении.
Другие критерии
Различаются такие печи и способу получения тепловой энергии:
- прямоточные — образование тепла происходит только при сгорании твёрдого топлива;
- газогенераторы — камера сгорания поделена на два отдела, один загружен дровами, другой предназначен для догорания древесного газа, выделяющегося в процессе сгорания топлива.
В зависимости от особенностей конструкции дровяные печи бывают:
- обычными;

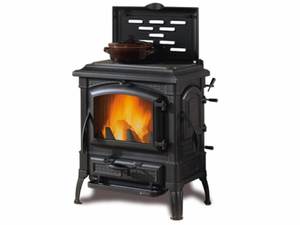

- с варочной плитой;
- с духовым шкафом;
- печи — камины.
По способу теплоотдачи приборы подразделяются на:
- конвекционные — движение холодного воздуха начинается от пола, далее он нагревается в камере сгорания и уходит через верхнюю часть корпуса и дымовую трубу на улицу;
- с жидкостным теплообменником — имеют специальный теплообменник, установленный в топочной камере или на трубе, к которому подключается контур жидкостной системы отопления. Отопительные печи длительного горения с водяным контуром более эффективно обогревают комнаты в строениях больших размеров.
Монтаж и установка
Металлическая печь камин длительного горения для дачи или дома — пожароопасный объект. Так что требования по ее установке довольно жесткие. Нет, разрешений на установку не требуется, но противопожарные требования лучше соблюдать — для собственной же безопасности.
Как и где установить
Каждый производитель комплектует сое изделие инструкцией по установке и эксплуатации. В ней указываются точные требования конкретно для этой модели. Ведь расстояния до сгораемых конструкций (деревянных стен, например), зависят от того, насколько нагревается корпус во время топки, а это зависит от конструкции. И именно производитель лучше знает нюансы своего изделия, так как они проводят тестирование в различных режимах. Потому при выборе места установки, расстояния от стен до корпуса лучше придерживаться рекомендаций производителя. В среднем эти расстояния — 15-25 см. Это может пригодится при подборе размеров, но конкретные цифры смотрите в инструкции.
При выборе места еще надо учесть, что от каминной дверки
Как и где установить
Каждый производитель комплектует сое изделие инструкцией по установке и эксплуатации. В ней указываются точные требования конкретно для этой модели. Ведь расстояния до сгораемых конструкций (деревянных стен, например), зависят от того, насколько нагревается корпус во время топки, а это зависит от конструкции. И именно производитель лучше знает нюансы своего изделия, так как они проводят тестирование в различных режимах. Потому при выборе места установки, расстояния от стен до корпуса лучше придерживаться рекомендаций производителя. В среднем эти расстояния — 15-25 см. Это может пригодится при подборе размеров, но конкретные цифры смотрите в инструкции.
При выборе места еще надо учесть, что от каминной дверки до противоположной стены должно оставаться не менее 1,5 метров. Рядом не должны проходить газовые трубы, электропроводка должна находится не менее чем в 50 см.
На пол под печь камин длительного горения для дачи или дома должна быть уложена несгораемая подложка. Это может быть металлический лист, керамическая плитка, кирпич, камень. Размеры несгораемой площадки должны быть больше габаритов печи на 20 см по бокам и сзади и на 40 см больше впереди.
Если пол деревянный, проще всего уложить лист металла нужного размера и толщиной от 1 мм. Под него на деревянный пол укладывают лист базальтового картона (толщина 0,8-1 см), который служит для теплоизоляции и защиты древесины от перегрева. Есть и другой вариант: на металлический лист уложить кирпич на глиняном растворе (толщина в полкирпича) или керамическую плитку на жаростойки клей. В случае использования плитки под металл также желательно положить базальтовый картон, но уже меньшей толщины.
Дымоход
Для металлических печей-каминов обычно используется металлический сэндвич дымоход Минимальный внутренний диаметр — 200 мм, толщина теплоизоляции (базальтовой ваты) не менее 60 мм при плотности утеплителя 15-30 кг/м³, толщина внутренней стенки из нержавеющей стали — не менее 1 мм. Эти параметры — минимальные требования для нормальной работы печи-камина. Хороший дымоход — один из важнейших факторов, который влияет на работу отопительного прибора.
Для хорошей работы печь камин быстрого горения для дачи или дома должен иметь дымоход высотой не менее 5 метров, если считать от колосниковой решетки. Кроме того, надо придерживаться следующих правил:
- Уступы делают под углом не более 30°.
- Максимальная длинна всех горизонтальных участков — 1 метр.
- Оголовок дымовой трубы защищают от осадков и мусора при помощи зонта на дымовую трубу/флюгарки или оголовка любого другого типа.
- Проводить трубу через сгораемые конструкции (стену дома, перекрытие, кровлю) надо в специальной противопожарной разделке.
Есть еще один нюанс. При горении печь камин выжигает кислород, который находится в помещении. Для его восстановления необходима система вентиляции. Второй вариант — модели с наружным подводом воздуха в топку. Для этого существует специальный канал, который выводят через стену.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

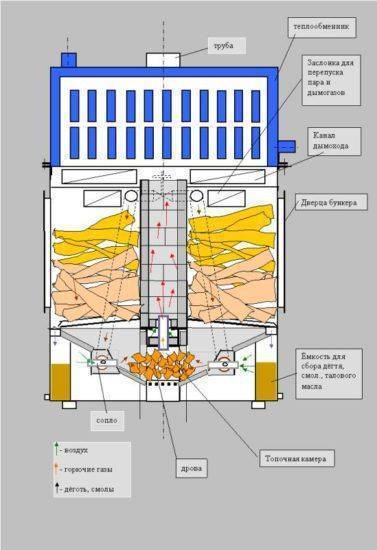

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
