Расчет количества и использование чугунных радиаторов отопления

Расчет мощности и количества секций


Чтобы выбрать самые эффективные радиаторы, нужно правильно подобрать число секций. Это поможет сэкономить энергию и деньги. А чтобы расчеты были правильными, необходимо исходить из простых правил:

Ширина батареи должна составлять до 70%!,(MISSING) исходя из размеров оконного проема.Монтаж должен производиться по центру окна.Расстояние от стены до батареи должно варьироваться от 3 до 5 см.Расстояние от пола до батареи не должно превышать 12 см.

Совет:

Производить расчет также стоит, обладая такими параметрами, как размер каждой из комнат, сколько дверей и окон, материалы, из которых возведен дом, на какой стороне света размещены комнаты и параметры отопительной системы.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

  • соотношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный двухкамерный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточная (отсутствует) — 1,27
  • хорошая — 0,8

Наличие наружных стен:

  • внутреннее помещение — без потерь, коэффициент 1,0
  • одна — 1,1
  • две — 1,2
  • три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Основные плюсы

К преимуществам чугунного радиатора традиционно относят:

Коррозионную стойкость. Особенностью чугуна является устойчивость к воздействию кислорода, благодаря чему такие отопительные приборы могут эксплуатироваться в составе открытых систем отопления, а также работать в режиме регулярного наполнения и слива теплоносителя. Стальные радиаторы быстро ржавеют изнутри после опустошения системы и выходят из строя спустя 2–3 года эксплуатации в «рваном» режиме.
Нетребовательность к уровню кислотности теплоносителя. Чугунные батареи не боятся кислотной или щелочной среды, пригодны для систем, заполненных антифризом.
Устойчивость к высоким температурам. Батареи выдерживают нагрев теплоносителя до 150 С°. Такие технические характеристики делают прибор отопления пригодным для самотечных систем с твердотопливным котлом, где сложно регулировать нагрев жидкости.
Довольно большое внутреннее сечение. Благодаря этому промывка требуется не очень часто.
Теплоаккумулирующие свойства

Толстостенные радиаторы чугунные имеют важное свойство – они долго сохраняют тепло. После отключения отопления радиатор будет остывать постепенно, и через час тепловое излучение составит примерно 30% от того, что было на момент остановки котла

Способность сохранять тепло у чугунных приборов отопления в несколько раз выше, чем у батарей из других материалов, что делает их предпочтительным выбором для автономных систем с твердотопливным котлом, требующим загрузки топлива более одного раза в сутки.
Долговечность. Толщина стенок батарей из чугуна способствует длительной эксплуатации при условии высокого качества материала и оптимальных условий эксплуатации. Есть примеры успешной работы радиаторов, изготовленных сотню лет назад, и примеры с советскими батареями, которые начинают «сыпаться» спустя 20–30 лет работы. Производители оценивают срок службы своей продукции в 10–30 лет, но по факту он может быть значительно больше.

Чугунный радиатор Demir Dokum (Турция)

Характеристики чугунных радиаторов отопления

Размеры и вес различных моделей чугунных батарей.

Рассматривая технические характеристики чугунных радиаторов, необходимо выделить их стойкость к повышенному давлению – они выдерживают до 10 атмосфер. Опрессовочное давление составляет до 15 атмосфер, что позволяет оставить небольшой запас на случай гидроудара. Что касается теплоотдачи, то она зависит от многих факторов, например, от размеров секции, толщины металла и многих других параметров. Ориентировочный показатель – 120-130 Вт на секцию.

Тепловая мощность отдельных моделей достигает 160 Вт на секцию. Например, таким показателем могут похвастаться отечественные радиаторы МС-140 с межосевым расстоянием 500 мм. Теплоотдача чугунных батарей отопления в сравнительной таблице традиционно самая низкая (по сравнению с другими типами радиаторов). Но такие таблицы не учитывают особенности отдельных моделей.

Что касается внутреннего объема, то он зависит от конкретной модели радиатора и от производителя. Например, емкость одной секции в отечественных батареях составляет до полутора литров, в то время как зарубежные образцы обладают емкостью меньше литра. Но даже в этом случае объем по-прежнему остается большим – в алюминиевых и биметаллических радиаторах емкость секции составляет примерно 200 мл.

Габариты чугунной батареи МС-140-500. Его длинна будет зависеть от количества секций.

Максимальная температура теплоносителя, протекающего через чугунную батарею, может составлять до +130 градусов – чугун хорошо противостоит такому перегреву. Что касается габаритов, то здесь все зависит от конкретной модели – на рынке встречаются как классические чугунные радиаторы глубиной 140 мм, так и более тонкие образцы, обладающие неплохим современным внешним видом.

Размеры чугунных радиаторов отопления на примере модели МС-140-500 следующие – глубина 140 мм, высота 580 мм, ширина 93 мм (для одной секции). Если рассматривать радиаторы МС-90-500, то их глубина меньше – всего 90 мм. Более современные модели делаются еще более тонкими, благодаря чему они могут посоперничать с алюминиевыми, стальными и биметаллическими образцами.

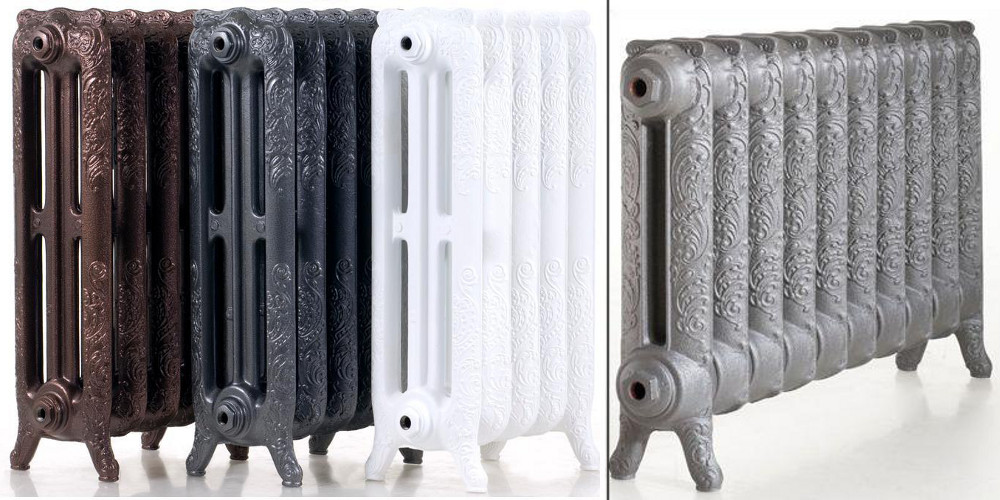

Также в продаже представлены чугунные батареи нестандартных размеров – они могут быть узкими, очень широкими, высокими. Некоторые дизайнерские модели могут похвастаться переменной толщиной или высотой.

Сравним теплоотдачу радиаторов

Чугун. И вновь начнем с традиционных чугунных радиаторов. Они такие медлительные, что порой можно замерзнуть, ожидая, пока прогреется холодная комната. Но зато ведь и остывают такие радиаторы долго – а это уже совсем другое дело. Ведь нередки случаи, когда отопление раз – и отключают. Из-за аварии или ремонта, к примеру. А возле чугунной батареи еще достаточно долго погреться можно.

Большое преимущество чугунных изделий – то, что они прогревают помещение не только конвекционным, но и лучевым методом. То есть при их включении, кроме воздуха, становятся теплыми и находящиеся близко к батареям предметы. Что касается тепловой мощности, то она, как правило, дается для одной секции и составляет от 100 до 160 ватт. Это средние значения, которые у разных моделей могут варьироваться.

Биметалл. Хорошо в этих радиаторах то, что нагреваются они просто моментально. Однако и остывают так же быстро, увы. Нагревание в них осуществляется преимущественно по принципу конвекции – лучевая составляющая намного меньше. Это некоторый минус. Тепловая мощность у секционных моделей сравнима с чугунными изделиями. Этот показатель составляет от 150 до 180 ватт (в среднем). Если же сравнить скорость нагрева помещения, то они конечно выигрывают у чугунных.

Теплоотдача:Чугунные + — | Биметаллические +

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Конструктивные особенности

Чугун имеет малую пластичность, что не позволяет быстро менять формы. Изделия из этого сплава только отливают в готовые формы. Никакая другая обработка к этому металлу неприменима. Такая особенность и объясняет то, что десятилетиями производятся секции одной формы: слишком тяжело проходит модернизация.

Большая часть чугунных батарей имеет секционное строение. Увеличение или уменьшение тепловой мощности происходит путем увеличения или уменьшения количества секций. Для обеспечения герметичности между секциями ставят резиновые, силиконовые или паранитовые прокладки. Между собой секции соединяются при помощи ниппель-гаек.

Если в системе будет циркулировать антифриз, перед установкой всю батарею придется перебрать: поставить паронитовые прокладки. Установленные на заводе резиновые, эта жидкость разъест очень быстро.

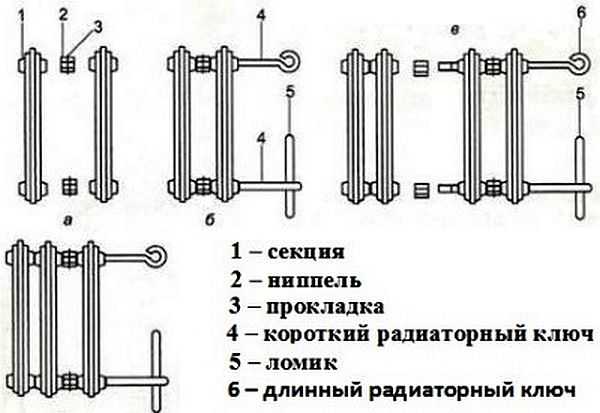

Чугунный радиатор отопления состоит из секций, которые соединяются между собой ниппель-гайками, герметичность соединения обеспечивают прокладки из стойкой к температурам резины

Собрать, разобрать или увеличить количество секций несложно. Это делают при помощи специального ключа, который вставляется в коллектор радиатора на нужную глубину. Там его опирают в имеющийся на ниппеле паз. Далее, прилагая физическую силу, раскручивают или закручивают. Подробнее о том, как собрать, разобрать, дорастить радиатор читайте тут.

Сами секции по строению бывают:

  • одноканальными (встречаются редко, обычно это высокие модели);
  • двухканальными (практически весь ассортимент);
  • трех- и четырехканальными (тоже редкость, имеют большую тепловую мощность, но и немаленькую глубину);

Кроме количества каналов в секции важную роль играет его форма. Она бывает круглой и овальной. Модели с овальными коллекторами более надежны, имеют меньшее гидравлическое сопротивление (овал должен быть широким)

Это важно для гравитационных систем

Важна также толщина стенок. Тут, наверное, нужно придерживаться середины: если стенки слишком тонкие, он может быть хрупким, а слишком толстые приведут к тому, что радиатор будет очень долго греться и очень много весить. И без того средний вес одной секции порядка 6-8 кг.

Секции чугунного радиатора могут иметь разные размеры: глубина зависит от количества каналов, а другой ключевой параметр — высота, зависит от межосевого расстояния.

Количество каналов и глубина секции могут быть разные

Межосевое расстояние измеряют между центрами коллекторов для подвода теплоносителя. Это одна из основных характеристик при выборе радиатора. Полная высота секции у разных моделей с одинаковым межосевым расстоянием может существенно отличаться.

Межосевое расстояние может быть от 300 мм до нескольких метров, но самый популярный — 500 мм. Именно такого размера были «советские гармошки», под такие расстояния планировались (да и до сих пор продолжают разрабатывать) системы отопления в частных и многоэтажных домах. Так местами до сих пор стоят эти «дедушки», то чтобы не переваривать систему, ставят новые модели такого же размера. Причем иногда даже перевешивать кронштейны не надо.

Высота секции при одном и том же межосевом расстоянии у разных моделей может быть разной

В названиях моделей часто присутствует обозначение межосевого расстояния: например, МС 140 500. или Konner Modern 500. Цифра 500 — это и есть межосевое расстояние в миллиметрах, а первая в МС цифра — это глубина секции.

Стоимость

О стоимости радиаторов долго говорить не приходится – зависимость цены и качества прямая, поэтому определить, какая батарея лучше – чугунная или алюминиевая, в большинстве случаев можно именно по этому параметру. Самыми дешевыми являются простые чугунные радиаторы, особенно отечественные. Качество таких изделий соответствующее. Следующими по стоимости идут биметаллические радиаторы, цена которых превышает стоимость аналогичных чугунных изделий в 1,5-2 раза. Дороже всего обходятся изготовленные методом художественного литья чугунные радиаторы – одна секция такого изделия может стоить в 10 раз дороже обычной.

Тепловая мощность секции — важнейший параметр

Кроме того, различные типы отопительных приборов имеют разную тепловую мощность. У алюминиевых радиаторов она может достигать 185-200 Вт на секцию, а у чугунных она редко превышает 130 Вт. Но кроме материала секций на тепловую мощность сильно влияет и параметр (DT), учитывающий температуру входящего и выходящего из батареи теплоносителя. Так, высокая тепловая мощность алюминиевой батареи, соответствующая по паспорту 180 Вт, достигается при DT = 90/70, то есть температура входящей воды должна быть 90 градусов, выходящей – 70 градусов.

Однако нужно понимать, что эксплуатация практически любого котла при таких условиях – большая редкость. У настенных котлов максимальная температура – 85 градусов, а пока теплоноситель дойдёт до батареи, значение температуры ещё более снизится. Поэтому даже при покупке алюминиевых батарей нужно исходить из того, что тепловая мощность секции не будет превышать значения, соответствующего DT=70/55, т.е. примерно 120 Вт.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t вх. + tвых. ) — tвн .);

tвх – температура входящей в радиатор воды,

tвых – температура воды на выходе из радиатора;

tвн .- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр. выходящего 70 гр. а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр. а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

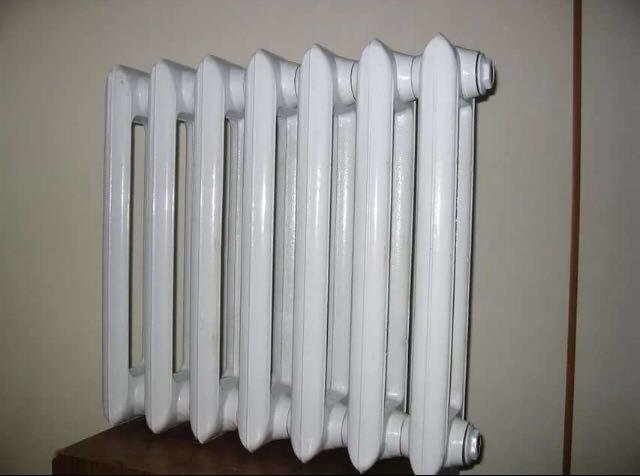

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Мощность одной секции чугунного радиатора.

Несмотря на широкое многообразие отопительного оборудования, присутствующего сегодня на строительном рынке, многие до сих пор отдают предпочтение изобретенным в 19 веке чугунным радиаторам. Почему?

Во-первых, при относительно низкой теплоотдаче, в сравнении с теми же биметаллическими и алюминиевыми вариантами, КПД чугунных радиаторов выше, то есть, говоря простым языком, такие батареи медленнее остывают.

Во-вторых, чугун не вступает в химические реакции ни с водой, ни с тосолом, ни с еще какими-либо жидкостями, используемыми в настоящее время в качестве теплоносителя, поэтому срок службы его очень высок (до 50 лет).

При всем при этом ассортимент таких батарей не так уж и велик, поэтому определиться с той или иной его маркой особого труда не представляет. Кстати, у каждой из марок показатель мощности одной секции чугунного радиатора свой.

Необходимая величина тепловой мощности радиатора

При расчете отопительной батареи непременно нужно знать требуемую тепловую мощность, чтобы в доме было комфортно жить. Как рассчитать мощность радиатора отопления или других отопительных приборов для теплоснабжения квартиры или дома, интересует многих потребителей.

  1. Способ согласно СНиП предполагает, что на один «квадрат» площади требуется 100 ватт.

Но в данном случае следует учитывать ряд нюансов: — теплопотери зависят от качества теплоизоляции. Например, для обогрева энергоэффективного дома, оборудованного системой рекуперации тепла со стенами, сделанными из сип-панелей, потребуется тепловая мощность меньше, чем в 2 раза; — создатели санитарных норм и правил при их разработке ориентировались на стандартную высоту потолка 2,5-2,7 метра, а ведь этот параметр может равняться 3 или 3,5 метра; — этот вариант, позволяющий рассчитать мощность радиатора отопления и теплоотдачу, верен только при условии примерной температуры 20°C в квартире и на улице — 20°C. Подобная картина типична для населенных пунктов, расположенных в европейской части России. Если дом находится в Якутии, тепла потребуется гораздо больше.

  • Способ расчета, исходя из объема, не считается сложным. Для каждого кубометра помещения требуется 40 ватт тепловой мощности. Если размеры комнаты составляют 3х5 метра, а высота потолка 3 метра, тогда потребуется 3х5х3х40 = 1800 ватт тепла. И хотя погрешности, связанные с высотой помещений в этом варианте расчетов устранены, он все еще не является точным.
  • Уточненный способ расчета по объему с учетом большего количества переменных дает более реальный результат. Базовым значением остаются все те же 40 ватт на один кубометр объема.Когда производится уточненный расчет тепловой мощности радиатора и требуемой величины теплоотдачи, следует учитывать, что: — одна дверь наружу отнимает 200 ватт, а каждое окно — 100 ватт; — если квартира угловая или торцевая, применяется поправочный коэффициент 1,1 — 1,3 в зависимости от вида материала стен и их толщины; — для частных домовладений коэффициент составляет 1,5; — для южных регионов берут коэффициент 0,7 — 0,9, а для Якутии и Чукотки применяют поправку от 1,5 до 2.

В качестве примера для проведения расчета взята угловая комната с одним окном и дверью в частном кирпичном доме размером 3х5 метров с трехметровым потолком на севере России. Средняя температура за окном зимой в январе составляет — 30,4°C.

Порядок вычислений следующий:

  • определяют объем помещения и требуемую мощность — 3х5х3х40 = 1800 ватт;
  • окно и дверь увеличивают результат на 300 ватт, итого получают 2100 ватт;
  • с учетом углового расположения и того, что дом частный будет 2100х1,3х1,5 = 4095 ватт;
  • прежний итог умножают на региональный коэффициент 4095х1,7 и получают 6962 ватт.

Видео о выборе радиаторов отопления с расчетом мощности:

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением — 1,27;
  • для окон с двойным стеклопакетом — 1,0;
  • для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции — 1,27;
  • хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
  • высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35 градусов — 1,5;
  • для -25 градусов — 1,3;
  • для -20 градусов — 1,1;
  • для -15 градусов — 0,9;
  • для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

  • холодный чердак — 1,0;
  • отапливаемый чердак — 0,9;
  • отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Делаем выводы и определяемся с видом радиатора

Теперь, после сравнения чугунных и биметаллических радиаторов, можно уверенно сказать, что в старых многоквартирных домах высотой до пяти этажей неплохим вариантом будут радиаторы из чугуна. Давление, подаваемое в систему, они выдержать смогут. Естественно, если отсутствуют мощные гидроудары. Но тут у вас есть выбор и если финансы позволяют, то конечно можно и более стильный биметалл поставить.

Если же квартира находится в высотном доме, то и рабочее давление теплоносителя будет существенно выше. Поэтому в данном случае более разумно поставить биметаллические отопительные приборы, которые имеют больший ресурс по давлению.

Ну, и еще об одном нюансе. Если ранее в вашей квартире стояли чугунные радиаторы, вы можете поменять их и на более современные радиаторы из чугуна, и на биметаллические изделия. Но после стали или алюминия однозначно лучше ставить биметалл.

Имея автономную систему отопления, ставить можно любой из радиаторов, но как правило в таких системах наиболее целесообразно использовать стальные или алюминиевые радиаторы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
