Установка и правила эксплуатации датчиков теплого пола

Подготовительные работы

До начала монтажа следует внимательно изучить инструкцию по эксплуатации. В ней подробно расписан порядок выполнения монтажных работ, нарушение которого недопустимо. Если планируется установка встроенной модели, следует заранее, определившись с местом, подготовить углубление нужного размера. Терморегулятор стоит располагать на высоте 0,6 – 1 м от пола вблизи розеток.

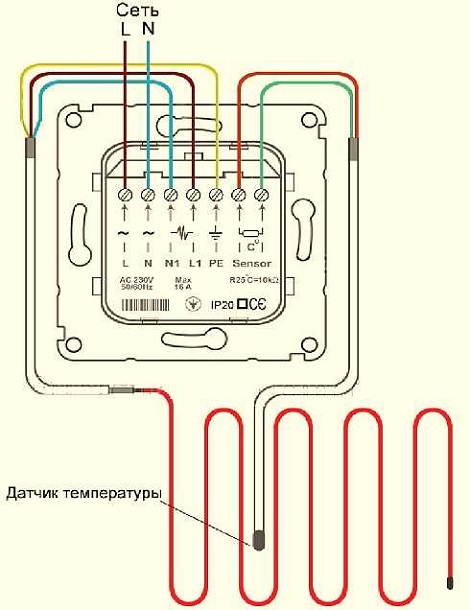

Схема подключения терморегулятора

Пошаговая инструкция по подключению

Подключение терморегулятора для тёплого пола выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Предварительно отключив электричество, отрезаем лишний провод и зачищаем концы.
	Руководствуясь схемой, указанной непосредственно на корпусе устройства, подключаем электропитание и датчик температуры.
	С помощью клемника соединяем напрямую заземление. Датчик температуры скручиваем и кладем в короб.
	Устанавливаем терморегулятор в подготовленную полость. Крепим шурупами. Устанавливаем сверху декоративную планку.

Предлагаем также посмотреть следующие видео, чтобы более детально разобраться в порядке выполнения монтажных работ:

Watch this video on YouTube

Watch this video on YouTube

Проверка работоспособности

После установки терморегулятора следует проверить его работоспособность. Для этого:

• подключаем электроэнергию;
• включаем терморегулятор и смотрим отобразившуюся информацию;
• выставляем требуемый режим работы.

Светящаяся красная лампочка свидетельствует о начале нагрева

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Установка датчика температуры и подключение его к терморегулятору

Перед монтажом датчика системы теплого пола необходимо поместить его в изолированную гофрированную трубку, которая обычно присутствует в комплекте с изделием. В районе перехода датчика к проводу желательно намотать несколько слоев обычной изоленты, чтобы при необходимости устройство можно было легко извлечь.

С легкостью просунуть датчик в трубку поможет леска для триммера, которая при своей толщине всего в 3 мм имеет очень хорошую упругость. Используя изоленту, конец провода нужно соединить с леской, после чего просунуть его внутрь гофры.

Перед тем как подключать термодатчик, необходимо расположить его в соответствии с правилами. Устройство размещается в середине между греющими элементами так, чтобы датчик располагался параллельно им. Гофру рекомендуется закрыть пластиковой пробкой. Это поможет избежать в нее попадания раствора для стяжки. Если в системе обогрева применяется инфракрасная пленка, то датчик необходимо монтировать с изнаночной стороны изделия.

Терморегулятор устанавливают только после затвердевания стяжки. К нему подключаются все нагревательные элементы системы, датчик температуры, а также провода электропитания. Размещать регулятор рекомендуется как можно ближе к самой системе обогрева, чтобы минимизировать расстояние от него до термодатчика.

При покупке терморегулятора следует выбирать изделие такой мощности, которая бы соответствовала мощности нагревательных элементов системы теплого пола. В максимальном режиме она не должна превышать допустимую нагрузку на нагревательный кабель.

При подключении проводки к клеммам необходимо помнить о соблюдении фаз. У большинства терморегулирующих приборов нейтральный ноль обозначен как «N», а фазы – это буквы «F» и «L». Кроме того, фазы можно определить также по цвету проводов. Нулевой – это, как правило, синий. Что касается фазы, то провод может быть как белым, так и черным или коричневым.

После того как датчик теплого пола и нагревательные элементы системы подключены, рекомендуется произвести тестирование терморегулятора. Для этого нужно:

выставить самую минимальную температуру на приборе;
подать электрическое питание;
включить обогрев с помощью тумблера;
несколько раз плавно изменить температурный режим, обращая внимание на наличие щелчка, который должно быть слышно во время включение нагревательных элементов;
проверить насколько хорошо нагревается напольное покрытие.

Если говорить о подключении водяной системы обогрева к терморегулятору, то она не является обязательной. Однако использование такого устройства поможет сэкономить на теплоносителе, поскольку с его помощью можно управлять потоком воды. Так же, как и в случае с электрическим обогревом, датчик для теплого пола может быть простым или программируемым. Его крепят, как правило, на высоте одного метра неподалеку от расположения терморегулятора. В данном случае функция термодатчика заключается в определении температуры воздуха в условиях обогреваемого помещения. Поэтому рядом с ним не должны находиться дополнительные источники тепла.

Схема подключения терморегулятора теплого водяного пола

Схема подключения терморегуляторов к коллектору с сервомотором

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше +50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Схема подключения терморегулятора для водного пола:

1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
4. кабель от распредкоробки выходит на распределительный щиток.

Электрический сервопривод для регулировки температуры водяного пола

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

• в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
• в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

Производители

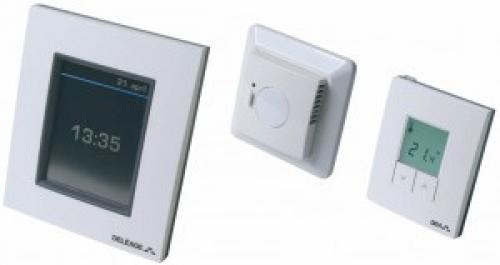

DEVI. Эта компания из Дании характеризуется высоким качеством продукции, в их арсенале новейшие технологии и современные материалы, благодаря которым она занимает лидирующие позиции на рынке отопительного оборудования.

Модель	Тип	Вид монтажа	Подключаемые датчики	Диапазон регулировки пол/воздух	Индикатор	Рабочая температура, °С
Devireg D 130	Электронный	Накладной	Пола	5-45°С/5-35°C	Светодиод	-10..+50
Devireg 535 ELKO	Программируемый	Встраиваемый/накладной	Пола/воздуха	5-45°C/5-35°C	Дисплей	-10..+45
Devireg Touch	Программируемый	Встраиваемый	Пола/воздуха	5-45°C/5-35°C	Сенсорный дисплей	-10… +45

Терморегулятор для тёплого пола Devireg 130 с датчиком

AEG — это хорошо зарекомендовавшая себя компания из Германии, которая начала свою деятельность в 1887 году. Продукция характеризуется качеством и стилем.

Модель	Тип	Вид монтажа	Подключаемые датчики	Диапазон регулировки	Индикатор
AEG RT 600	Механический	Накладной	Пола	5-30°C	—
AEG FTE 5050 SN	Электронный	Встраиваемый	Пола/воздуха	5-40°C	Светодиоды
AEG FRTD 903	Программируемый	Встраиваемый	Пола/воздуха	5-35°C	Дисплей

Терморегулятор с датчиком AEG FTE 5050 SN

Thermo Industri AB. Эта компания из Швеции является одним из крупнейших в Европе производителей отопительного оборудования, в частности и теплых полов. В производстве применяются современные технологии и материалы. Высокое качество и надежность — вот основные характеристики продукции Thermo Industri AB.

Модель	Тип	Вид монтажа	Подключаемые датчики	Диапазон регулировки	Индикатор
Thermoreg TI-200	Электронный	Встраиваемый	Пола	5-40°C	Светодиод
Thermoreg TI-970	Программируемый	Встраиваемый	Пола/воздуха	5-40°C	Цветной дисплей
Thermoreg TI 900	Программируемый	Встраиваемый	Пола/воздуха	5-40°C	Дисплей

Терморегулятор с датчиком Thermoreg TI-200

Таким образом, датчик температуры тёплого пола будет способствовать созданию комфортных условий в помещении.

Датчик водяного теплого пола. Виды датчиков для теплого пола

Регулировкой режима работы системы «теплый пол» занимается терморегулятор (термостат) и подключаемый к нему датчик (или два) температуры. Их может и не быть вовсе, но такой режим нежелателен, т. к. появляется риск перегрева напольного покрытия. В первую очередь это относится к ламинату, паркету, линолеуму.

Работа датчика состоит в том, что он расположен рядом с нагревательными элементами теплого пола. Погрешность измерения мала и позволяет точно поддерживать температуру нагрева, не допуская отрицательного воздействия на финишное покрытие.

Датчики измерения уровня нагрева для системы «теплый пол» разделяют по месту установки :

• Монтаж в пол.  Термоэлемент устанавливается вместе с нагревательным кабелем.
• Внешний монтаж.  Предназначены для измерения температуры воздуха в помещении. Могут быть встроены в терморегулятор, или подключаться к нему отдельно.

Датчики, предназначенные для установки под напольное покрытие, классифицируют в зависимости от типа этого покрытия:

• Для мягких покрытий. Это – ламинат, паркет, линолеум. Датчик представляет собой пластиковый цилиндр с проводом.
• Для твердых покрытий. Это – керамическая плитка, искусственный и натуральный камень. В данном случае учитываются особенности укладки такого покрытия (чаще всего на клей или в бетонную стяжку), и тот факт, что измеряющее температуру устройство должно быть расположено в стяжке. Поэтому он немного большего размера и имеет защитную оболочку, предохраняющую от механических и химических воздействий смесей, используемых при заливке раствора.

Сами терморегуляторы различаются по количеству подключаемых термодатчиков – только для контроля нагрева пола или можно доукомплектовать еще и устройством измерения температуры воздуха. Второй вариант предпочтителен в тех случаях, когда система “теплый пол» является основной отопительной системой. Это позволит контролировать температуру в комнате и, одновременно, не допускать перегрева напольного покрытия.

Существует вариант, называемый датчиком-ограничителем, следящим за тем, чтобы температура не опускалась ниже установленного значения.

Некоторые виды могут иметь систему, контролирующую исправность всех подключенных устройств, и сигнализирующую при появлении неполадок, при неисправности контролирующего нагрев датчика.

Чаще всего терморегуляторы разделяют по принципу действия:

• Механические. Самые простые, наиболее дешевые. Регулировка осуществляется поворотом колесика. Нет возможности установить точное значение желаемой температуры. Данный вид ориентирован на работу с одним датчиком, как правило, установленным в полу.
• Электронные. Управление осуществляется при помощи механических или сенсорных кнопок. Значение желаемой температуры отображается на небольшом дисплее. Может быть предусмотрена возможность контроля нагрева воздуха и пола.
• Программируемые. Наиболее функциональный вариант, при помощи которого можно запрограммировать режим работы обогрева на сутки или неделю вперед. Такие терморегуляторы позволяют устанавливать время включения и величину нагрева.

  Можно заметно сократить затраты на электричество, если отключать нагрев в то время, когда дома никого нет (например, в рабочее время), и включать к приходу людей. Следует только помнить, что полу нужно некоторое время для разогрева, поэтому включать нагрев надо заранее.

Для водяных систем терморегуляторы также разделяются на:

• Механические. Управление каждым контуром осуществляется вручную.
• Электронные. Более удобное и наглядное управление теплым полом.

Принцип работы

Датчик теплого пола и терморегулятор нужно устанавливать для защиты покрытия от разрушения

Гарантия правильного функционирования терморегулятора обеспечивается термостатом и датчиком температуры. Принцип функционирования заключается в фиксации температурным датчиком напольной поверхности либо же воздуха в комнате, после чего подача электричества блокируется термостатом. После понижения температуры до заданного значения система опять включается на обогрев. Благодаря таким циклам происходит экономия электроэнергии, а установленная в комнате температура поддерживается постоянно.

Как подключить регулятор к теплому полу

Поскольку использование температурного датчика невозможно без терморегулятора, следует более подробно остановиться на установке и подключении этого устройства. Данный прибор устанавливается в стену или перегородку, так же как обычные выключатели и розетки. Место установки выбирается максимально близко к действующей проводке. Перед монтажом устройства к нему подводятся провода сети и температурного датчика.

Подключение терморегулятора осуществляется по строго определенной схеме:

• Фазный и нулевой сетевые провода L и N подключаются в соответствующие разъемы № 1 и 2.
• Нулевой и фазный провода теплого пола N и L подключаются в разъемы № 3 и 4.
• Для проводов температурного датчика предусмотрены гнезда № 6 и 7 без обязательного соблюдения полярности.
• После установки необходимо проверить работоспособность системы. Для этого нужно включить сеть и на терморегуляторе выставить минимальную температуру. После этого устанавливается максимальное температурное значение, при котором прибор должен отключить систему после нагревания пола. При правильном монтаже сеть замыкается с характерным щелчком и начинает действовать в нужном режиме.

Схемы подключения могут быть разными, в зависимости от типа и конструкции терморегулятора. Чтобы избежать ошибок при подключении, все необходимые маркировки наносятся производителями непосредственно на корпус прибора. Сами кабели также различаются между собой и могут быть одно- или двухжильными.

Конструкция двухжильного кабеля состоит из двух проводников и 1 заземляющего провода. В связи с этим, его подключение к терморегулятору выполняется одним концом. Внутри одножильного кабеля располагается всего два провода: один из них – токопроводящий, а другой – заземляющий.

При подключении терморегулятора, кроме уже перечисленных рекомендаций, следует соблюдать и другие несложные правила. Например, установка датчика температуры выполняется в местах, не заставленных тяжелой мебелью. В полах с инфракрасной пленкой датчик устанавливается со стороны ее изнаночной части и подключается к термостату с помощью проводов. При подключении в электрическую сеть рекомендуется использовать УЗО и автоматические выключатели.

Как подключить терморегулятор теплого пола

Схема подключения теплого электрического пола

Терморегулятор для теплого пола

Инфракрасный теплый пол

Схема подключения датчика освещенности

Пленочный теплый пол

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

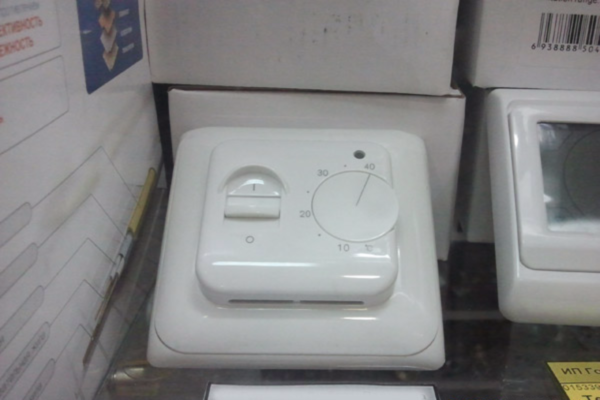

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола
