Дренаж на участке вокруг дома своими руками дешево: Обзор

Что это такое?

Для начала необходимо определиться с понятием. Грунтовые воды – это верхний, от поверхности земли водный слой.

Их уровень высок, если они залегают на глубине до двух метров от поверхности грунта. Определить это не сложно.

Достаточно пробурить скважину глубиной в пару метров ручным садовым буром в нескольких местах участка и подождать день-два. Если уровень высокий, то скважина неминуемо наполнится водой.

Заниматься этим нужно весной, поскольку именно тогда грунтовые воды максимально близки к поверхности из-за интенсивного таяния снега.

Если пробуренная скважина сухая – значит, проблем нет, можно спокойно заниматься закладкой фундамента под дом или прокладывать коммуникации. Если вода видна – лучше с этим повременить, и для начала искусственно снизить её уровень, путём установки дренажа.

Когда необходим?

Система дренажа на дачном участке необходима в следующих случаях:

  • сама земляная поверхность пологая (у воды нет возможности скатываться под уклон);
  • грунтовые воды найдены близко к поверхности;
  • участок расположен в местности с частным и обильным выпадением осадков;
  • дача построена в долине реки или на месте, где раньше было болото, в настоящее время осушенное;

  • грунты глинистые, обладающие плохими фильтрационными свойствами, например, супеси, суглинки (такие разновидности плохо пропускают жидкость, особенно в период таяния снега);
  • на участке имеется большое количество водонепроницаемых покрытий (например, асфальта и бетонных дорожек);
  • дом стоит на склоне, но около его подножья (во время обильных осадков на участке и вокруг дома накапливается вода).

Снижение затрат на обустройство водоотведения

Меры, которые помогут снизить расходы на дренаж.

По периметру участка, который нуждается в осушении, нужно выкопать траншеи.
При этом стоит принимать во внимание наклон поверхности.
На горизонтальном участке уклон стоит обустроить самостоятельно.

Систему траншей нужно последовательно соединить, после этого необходимо вывести конструкцию в накопительный колодец (какой септик выбрать) или в канаву.
Для сброса воды можно недалеко организовать искусственный декоративный водоем.

Необходимо проверить систему на работоспособность.
Что для этого нужно сделать?
В траншеи налейте воду и посмотрите, в каком направлении она потечет.

Нужно сформировать насыпи на дне рвов.
На самый низ засыпаем крупный щебень, потом более мелкой фракции.

Сточные ямы и канавы

Многие владельцы выбирают достаточной простой способ решения проблемы с осушением участков, выкапывая сточные ямы и канавы. Обустройство ямы конусообразной формы выполняется следующим образом: в нижней точке нужно вырыть котлован глубиной до 100 см, шириной – до 200 см наверху и 55 см – на дне. Система осушения достаточно эффективная, поскольку излишки влаги могут быть выведены в сточные ямы без использования дополнительных средств.

Процесс обустройства сточных канав более трудоемкий, но не менее эффективный. По всему периметру территории вырываются канавы – глубина и ширина составляет 45 см. Стенки выполняются под углом в 25 градусов. Дно выкладывается кирпичным боем или гравием. Основной недостаток канав – их постепенное осыпание, поэтому стоит проводить своевременную чистку и укрепление стенок досками или бетонными плитами.

Назначение и виды систем

Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.

Дренаж по способу установки может делиться на два вида.

  • Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
  • Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.

По тому, каким способом устроен дренаж, он делится на открытый и закрытый.

Открытый

Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.

Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.

Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.

Закрытый

Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.

Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.

Подземный дренаж делят на два вида:

  • пристенный;
  • траншейный.

Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.

Виды дренажных систем

По глубине заложения дренажные системы делятся на два основных типа – поверхностные и подземные.

Поверхностный дренаж

При низком УГВ и слабопроницаемых почвах применяют поверхностный дренаж. Его назначение – сбор и отведение верховодки с прилегающей к дому территории. Представляет собой систему каналов с глубиной заложения не более 1 м, которые могут быть открытыми и декоративными или закрытыми, спрятанными под решетками.

Поверхностный дренаж фундаментаИсточник hydromoskva.ru

Поверхностный дренаж прокладывают вдоль стен по периметру здания в виде:

  • линейной системы – земляных желобов, отводящих паводковые или дождевые воды от фундамента, дорожек, подсобных помещений в канализацию, септик или за пределы участка;
  • точечных водосборных открытых или закрытых колодцев, расположенных в самых низких местах рядом с коммуникациями, подпорными стенками, цокольными помещениями.

Подземный дренаж

Подземное водоотведение имеет более сложное и часто многоуровневое устройство. Применяют для осушения участков с близкими грунтовыми водами, глинистыми почвами, в низменностях, вблизи природных водоемов.

В частном строительстве применяют три системы подземного дренажа:

  1. Вертикальную – из колодцев или понизительных скважин глубиной до 20-50 м, из которых вода откачивается насосом или проникает в нижележащий водопоглощающий слой.

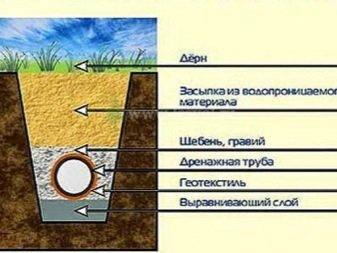

  2. Горизонтальную – из уложенных в траншеи с дренирующим материалом малоуклонных перфорированных труб, проводящих воду в водосборный колодец,
  3. Комбинированную – сочетающую горизонтальное и вертикальное водоотведение.

Проект подземного дренажаИсточник blog-potolok.ru

Подземные системы дренажа имеют три конструктивные формы:

  1. Кольцевую. Замкнутый контур из дрен применяют для понижения общего уровня грунтовых вод, защиты подвалов одного или группы зданий от подтопления. Перфорированные трубы заглубляют ниже подошвы фундамента и точки промерзания грунта, отступив от стены на 5-8 метров. Такой дренаж используют на песчаных почвах, склонах рельефа, при УГВ выше подошвы.
  2. Пристенную. Применяют при уровне грунтовых вод ближе 0,5 м от низа фундамента, глинистых почвах, возможности подтопления верховодкой. Дрены прокладывают по периметру стен под подошвой с уклоном 2°. Жидкость поступает самотеком или с помощью насоса в водосборные коллекторы, используется на орошение или удаляется в канализацию.
  3. Пластовую. Самая сложная в возведении система. Предназначена для вывода межпластовых вод, залегающих между водоупорными породами, при подпоре грунтовых вод или неэффективности других видов осушения. Представляет собой искусственно созданный водоем под фундаментной плитой. До начала монтажа пространство заполняют щебнем, гравием, камнем. Глубина котлована для пластового дренажа – не менее 0,3 м.

Элементы систем можно совмещать или комбинировать.

Онлайн калькулятор фундамента

Если дренажная система проектируется еще вначале строительства дома, то ее обустройство будет зависеть от параметров будущего фундамента.

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

Монтаж поверхностного дренажа

Для начала необходимо изготовить план или проект постройки

Важно учитывать все трубы и лотки скопления жидкости

Также обращают внимание на необходимый уклон системы. Поверхностный дренаж монтируется на уже имеющихся поверхностях (отмостке, плитке, брусчатке)

Поверхностный дренаж с использованием полимербетона:

  1. Определяют место сброса воды. Опираясь на план или проект. Глубина залегания должна быть ниже уровня промерзания грунта. В целом это 60-80 см.
  2. Сброс стоков происходит с помощью фильтрации (пескоуловители или дождеприемники). Их подключают к трубопроводу.
  3. Дождеприемники подключаются на этапе устройства пристенного стока, чтобы при выпадении осадков вода сразу попадала в подземный трубопровод.
  4. Для монтажа деталей поверхностного дренажа происходит выкапывание канавы. Дно хорошо утрамбовывается и засыпается щебнем.
  5. Монтируются элементы водоотвода. Он оснащен отверстиями для канализационных труб. Последние лотки оснащены заглушками. Для крепления труб используют песчано-бетонные смеси. Начинают установку с места сброса. Стыки лотков заделываются герметиком.
  6. Дальше происходит оформление бетонного каблука и установка покрытия, если оно было снято.
  7. После проверки работоспособности дренажная система закрывается решетками.

При использовании необходимо периодически чистить пескоуловитель и дождеприемник. Защитные решетки можно снимать и промывать струей воды. Собранную жидкость можно смело использовать для полива огорода при помощи садового шланга. Грунтовые воды для этих целей не используют, так как там другой состав.

Перечень инструментов и материалов

Для самостоятельного создания водоотвода на почве глинистого типа понадобится подготовить следующие инструменты:

  • лопаты (они используются для прокладки канав);
  • уровень (для проверки уклона);
  • носилки или тачка (с их помощью осуществляется вынос грунта);
  • ножовка для резки труб;
  • шнур для разметки.

Из материалов для поверхностных систем понадобится:

  • геотекстиль, он служит в качестве фильтра воды, которая будет поступать в систему водоотвода;
  • чтобы создать обсыпку и подушку потребуется песок и щебенка;
  • желоба, изготовленные из бетона или пластика, а также пескоуловители и дождеприемники;
  • цемент.

Если планируется делать глубинную систему, дополнительно потребуются специальные (перфорированные) трубы из пластика с диаметром от 100 до 110мм, а также элементы для их соединения.

Видео: Как сделать дренаж почвы на даче в саду
https://www.youtube.com/watch?v=nBQ4UejoQ5k

Если вы не хотите делать своими руками накопительный колодец, в который будет поступать вода с дренажа на участке, где глинистая почва, резервуар можно приобрести готовым (цена на него вполне доступна).

Сколько стоит дренаж

Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:

  1. Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
  2. Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
  3. Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
  4. Средняя цена за куб речного песка составляет порядка 600-700 рублей.

В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.

Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.

Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.

Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.

Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.

Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.

Виды систем водоотвода

Для глинистого участка допускается применение пластового, поверхностного, глубинного видов водоотвода. Иногда, рекомендуется совместное использование нескольких типов дренажа для повышения эффективности работы системы водоотвода.

Поверхностный дренаж

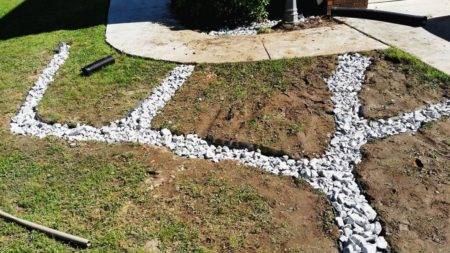

Оптимально обустройство дренажа на естественном склоне. Реализация водоотвода обеспечивается слегка углубленными в земле траншеями, по которым жидкость сбегает в колодцы. Выполнять монтаж разрешено на любой ровной территории, например, по периметру капитального сооружения, вдоль тротуарки.

Поверхностный

В траншею выполняется монтаж желоба. Поверху покрывается защитной решеткой, не позволяющей засорить конструкцию. Если система выполняется на склоне, колодцы делают внизу, чтобы вода спокойно двигалась потоком в нужном направлении.

Нужно предусмотреть проект, чтобы движение воды производилось туда, куда ему не свойственно. Механизм работы дренажа основан на самотеке. Поверхностная вода собирается в канавы, утекает за территорию участка. Выполняется осушение.

Глубинный

Для удаления воды в большом объеме подходит глубинный вариант конструкции. Система — отдельные трубы для отведения жидкости к местам накопления.

Дренаж может состоять из одного, нескольких водосточных каналов. Направляются к общему водосборнику. Глубина закладки трубопроводов — 1-1,5 м. Ширина траншеи — не больше 0,5 м. К основным магистральным линиям примыкают вспомогательные для удаления избыточной влажности с поверхности грунта.

Глубинный

Пластовый

Пластовый тип относится к глубинному. Функция — отвод водной прослойки от фундамента. Монтируется непосредственно под сооружением. Предусматривается при проектировании дома. Конструктивно — щебневая прослойка, от которой отводится вода в трубопроводы.

Пластовый дренаж

Сооружение строгое. Рекомендуется на стройплощадке с высокими требованиями к дренажу. Применяется:

  • когда прочие системы дренирования не могут выполнить функцию отведения воды с участка;
  • если территория с мощной водоносной прослойкой, грунтовыми запорными водами;
  • если водоносный пласт отличается слоистой структурой;
  • если линза подземных вод размещается под капитальной постройкой.

Методика часто применяется при обустройстве фундаментных сооружений, при подготовке почвы к укладке коммуникационных линий. Для осушения территории выполняется редко. Требуется выполнение земляных работ в большом объеме. Трудоемкость, стоимость не всегда рациональны. Можно воспользоваться более дешевыми, простыми вариантами дренажа.

Система дорогая, но эффективная. Не нуждается в обслуживании.

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

Цена на обустройство дренажа складывается и зависит от следующих условий:

  • Площадь участка (расчет стоимости зависит от протяженности каналов);
  • Комплекс необходимых работ;
  • Угол уклона (высота между верхней и нижней точками траншеи);
  • Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
  • Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Наглядно про системы дренажа смотрите в видео:

Заключение

Обустройство дренажной системы на загородных участках – это необходимое условие для комфортного проживания в частном доме. Правильный выбор схемы дренажа и корректная его установка помогут защитить фундамент здания от пагубного влияния влаги, что обеспечит долгий срок службы всей конструкции. Можно провести обустройство дренажной системы самостоятельно, но лучше довериться профессионалам, которые качественно и быстро произведут все необходимые работы.

Устройство и установка

Монтаж дренажной системы вполне можно провести своими руками – технология довольно проста. После проведения всех расчетов нужно будет сделать дренажный колодец, а затем уже приступать к копанию канав. Его глубина составит 2 или 3 метра, а диаметр может доходить до 1 метра.

Самым надежным колодцем является бетонный вариант. Однако его невозможно монтировать самостоятельно. Придется арендовать подъемную технику, он дорого стоит, но не отличается длительным сроком службы. Поэтому чаще всего предпочтение отдается пластиковым моделям.

Пластиковый колодец выполнен из полиэтилена, ПВХ или полипропилена. Он без труда выдерживает давление грунта, обладает высокими качественными характеристиками и прост в эксплуатации. В нем предусмотрены специальные отводы для труб, что упрощает процесс монтажа. В комплекте с ними присутствуют резиновые прокладки для герметичности соединений. Цена за такие колодцы вполне приемлема. Необходимо добавить, что умельцы самостоятельно мастерят колодцы из кирпича, резины и иных материалов.

В готовый колодец устанавливают дренажный насос. Он будет выводить поступившую воду в канализацию, скважину либо иной природный водоприемник. На следующем этапе начинается рытье канав по разработанной с учетом всех требований схеме. Готовое углубление засыпают песком на 10 сантиметров, на него укладывают геотекстиль, выполняющий роль фильтра.

Затем вновь не обойтись без щебня, высота его слоя или слоя гравия составит 30-40 сантиметров. Потом последуют 30 сантиметров крупного песка. Края геотекстиля сворачивают и посыпают почвой, трубы соединяют с колодцем. Сами колодцы обычно устанавливают на поворотах, чтобы можно было ухаживать за системой (прочищать трубу или измерять уровень воды). Они бывают накапливающими и поглощающими. Первые имеют герметичное дно, скопившуюся воду в дальнейшем можно использовать для полива, если отсутствует обустроенный водоотвод. Вторые дна не имеют, поэтому вода уходит в почву.

Вышеприведенная инструкция подходит для глубинной системы, в случае засыпной единственным изменением станет отсутствие труб. Траншеи следует заполнить крупным щебнем или битым кирпичом, а сверху выложить слой гравия или мелкого камня. Канавы для поверхностных систем создают по тому же алгоритму. Глубина таких траншей составит 0,7 метра, а ширина – 0,5 метра. Стенки обязательно должны быть скошены под углом 30 градусов и в идеале укреплены булыжником, бутовым камнем или плиткой из бетона. Траншеи будут вести в сточный колодец либо иной водоприемник.

По выбору места расположения системы отвода дренаж подразделяется на несколько разновидностей.

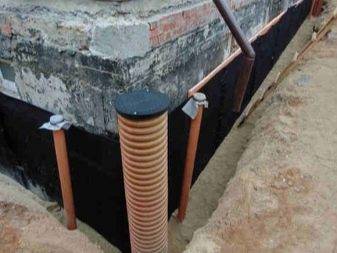

Пристенный

Такой дренаж проходит только возле фундамента (размещается «при стене дома»). Его назначение – препятствовать проникновению воды в строение, защищать цокольный этаж или подвал. Этот дренаж не может размещаться вплотную к стенам, размещение возможно только на расстоянии 1,6-2,4 метра. В случае дерна будет размещаться на 5-10 сантиметров ниже, чем пол подвального этажа.

Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно влияют на материал фундамента и со временем разрушают его.

Кольцевой

В системе кольцевого дренажа трубы заключают в кольцо вокруг объекта (как правило, дома). Такой вид используется довольно редко, так как вынуждает размещать трубы на довольно серьезную глубину (на 20-30 сантиметров ниже уровня грунтовых вод), что сложно и дорого. Однако он надежно регулирует УГВ и может охватывать большие площади (например, территорию, на которой размещены несколько строений).

Кольцевой дренаж требует чистки один раз в несколько лет, что осуществляется путем применения сильного напора воды, проводимой через трубы.

Поверхностный

Поверхностный дренаж является наиболее дешевым и простым в монтаже вариантом, который можно применять даже на территориях со склонами. Его основная задача – выводить воду, которая стекает со зданий и крыш.

Глубинный

Глубинный дренаж снижает уровень грунтовых вод и устраняет излишки влаги после таяния снега или долгих дождей. Он может быть горизонтальным, вертикальным и комбинированным. Помимо этого выделяют пластовый дренаж, который используется во время строительства плитных фундаментов. Он комбинируется с пристенным, используется с целью отвода верховодки.

Пластовый дренаж выглядит, как слои, которые подсыпают в котлован (песчаный, щебневый и гидроизоляционный). Поверх них размещают арматуру, заливают плиту фундамента.

Самостоятельное создание глубинной системы

Обустройство данного типа водоотвода займет больше времени. Создание его начинается с установки коллекторного колодца, после чего приступают к прокладыванию основных и вспомогательных магистралей.

Глубина траншей должна быть 1,2м для магистрального водоотвода и около метра под вспомогательные (дополнительные) каналы. Ширина достаточна 50см, как для первых, так и вторых.

Важно, чтобы магистральные каналы доходили до дренажного колодца. Вспомогательные траншеи должны иметь уклон на одном метре около пяти сантиметров

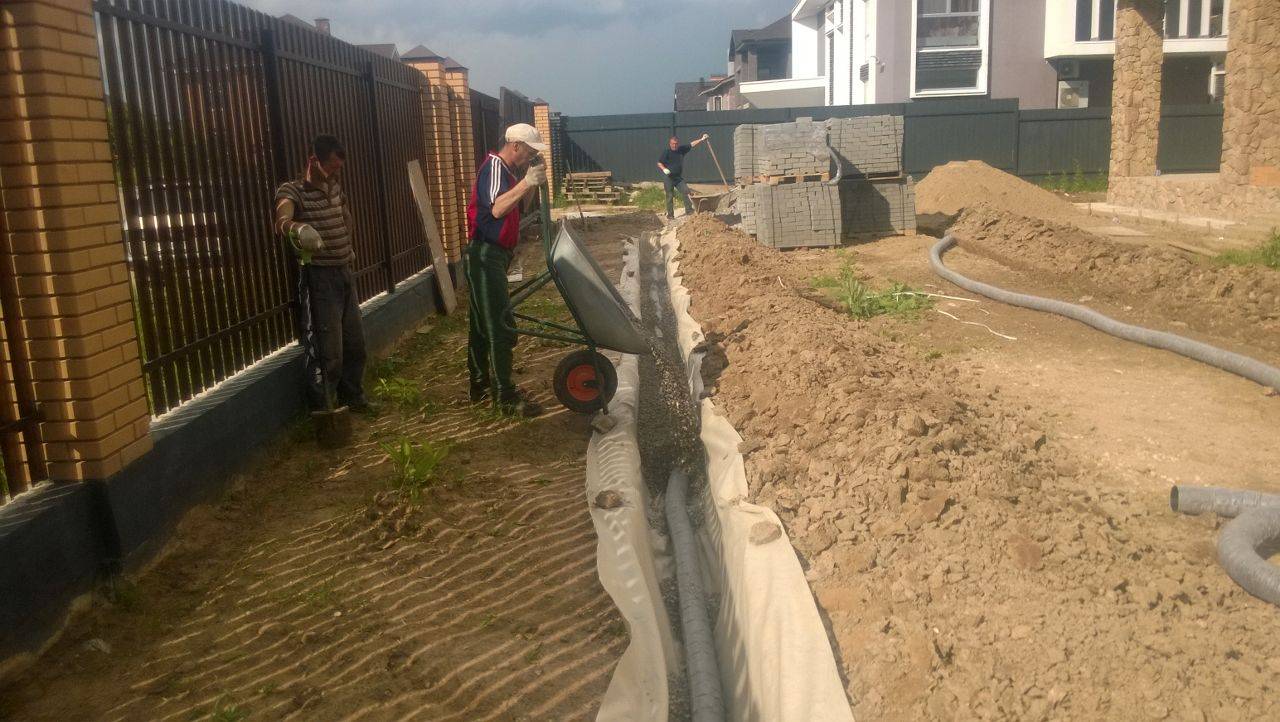

Дно траншеи засыпается песком для создания подушки. Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня.

На следующем этапе укладываются перфорированные пластиковые трубы. Не забывайте при этом проверять уровнем уклон.

Там где трубы поворачивают, а также на промежутках 25 метров, устанавливаются ревизионные колодцы.

На последнем этапе трубы засыпают щебенкой, заворачивают в геотекстиль, после чего канава выравнивается под один уровень с почвой.

Фото: центральная магистраль глубинного водоотвода

Как видите, сделать дренаж участка на глинистых почвах своими руками вполне возможно, пусть это и займет определенное время, но в любом случае, стоимость будет ниже, чем привлечение для этой цели строителей.
