Сип панели:описание, виды, размер, устройство, назначение, фото

Строительство домов по технологии СИП под ключ

Стоимость строительства во многом зависит от типа домокомплекта (особенностей проекта и степени готовности). Возведение дома из СИП-панелей под ключ проходит несколько этапов:

• Проектирование. Заказчик выбирает готовый (типовой проект) или заказывает индивидуальное проектирование (вариант, непредсказуемый по срокам). Компания может взять на себя документальное сопровождение строительства.
• Подготовка. На этом этапе по утвержденным чертежам изготавливается домокомплект, а на стройплощадке начинается нулевой цикл — заливается фундамент. Вес домокомплекта площадью 130-150 м2 составляет порядка 20 т; для его доставки задействуют 2 фуры.
• Монтаж домокомплекта. Особенность технологии, которая особенно радует заказчиков и членов их семей — высокая скорость возведения. Монтаж первого этажа начинается через две недели после заливки фундамента, на сборку всего каркаса уходит от 2 до 4 недель.

Видео описание

Подробно о технологии, какие плюсы и минусы в домах из сип панели, мифы о строительстве каркасных, быстровозводимых домов смотрите в следующем видео:

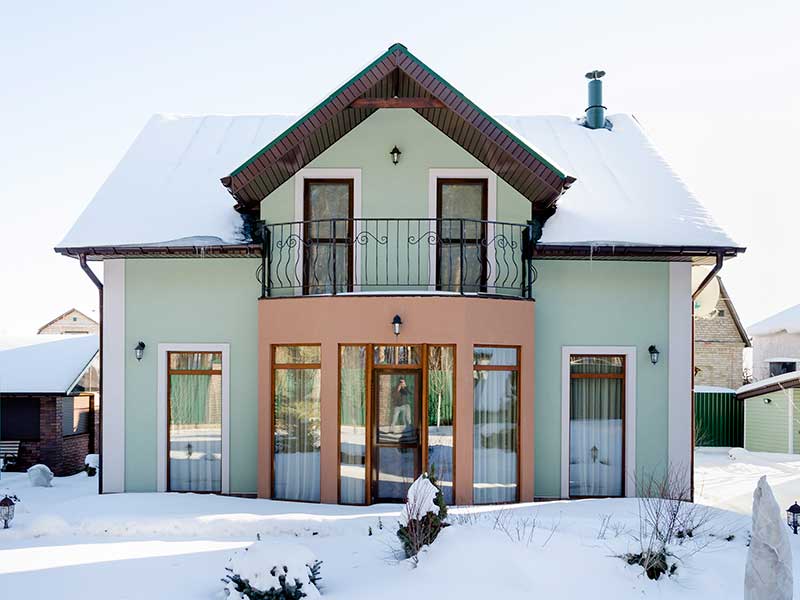

Дом, возведенный по технологии СИП в дачном стиле с эркеромИсточник kanadskiy-dom.com.ua

Стили оформления фасада

Несмотря на некоторые ограничения в архитектурных решениях, фасад канадского дома можно оформить множеством способов. Среди популярных числятся следующие варианты фасадных стилей:

• Классический. Воссоздает вид усадьбы, русской или английской, на вкус заказчика.
• Европейский. Дом напоминает респектабельный коттедж где-нибудь во Франции или более яркое и контрастное средиземноморское жилье.
• Скандинавский. Стиль выделился благодаря строгим формам, использованию природных цветов в оформлении и любви к большой площади остекления.
• Народный. Дома с элементами русского стиля, а также кантри и прованс, устойчиво популярны в загородном домостроении.
• Современный. Сюда можно отнести вечно юный минимализм и хай-тек.

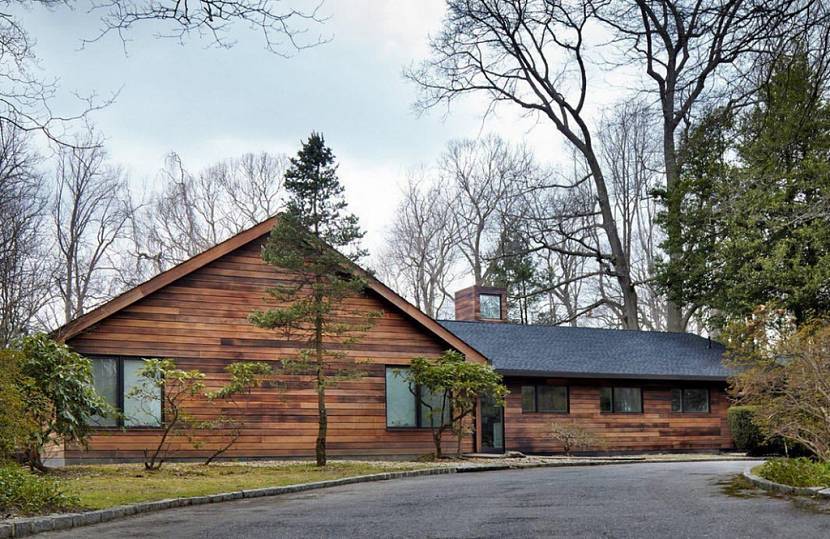

Канадский дом из СИП с фасадом в скандинавском стилеИсточник smartprogress.do

Проекты и цены

По абсолютным цифрам возведение дома по СИП-технологии является одним из наименее затратных способов обзавестись качественным загородным жильем. Сравнение эксплуатационных затрат делает такой дом еще и самым экономным вариантом. Средняя цена SIP-проектов под ключ (в Московском регионе) определяется в следующих цифрах:

• Дома с полезной площадью д о 100 м2 0,95-1,25 млн. руб.
• Жилье от 100 до 200 м2 1,3-1,9 млн. руб.
• Дома от 200 до 300 м2 2,25-2,7 млн. руб.

Видео описание

Рассмотрим сколько стоит каждый из этапов строительства и дом из сип панелей под ключ в следующем видео:

Дом из СИП-панелей великолепно подходит для постоянного проживания, что проверено временем и десятками тысяч семей по всему миру. Стать владельцем современного, экономичного и комфортного жилья, не затрачивая на процесс месяцы и годы — реальность. Ее может осуществить строительная компания с большим количеством реализованных проектов, квалифицированным и ответственным коллективом и безупречной репутацией.

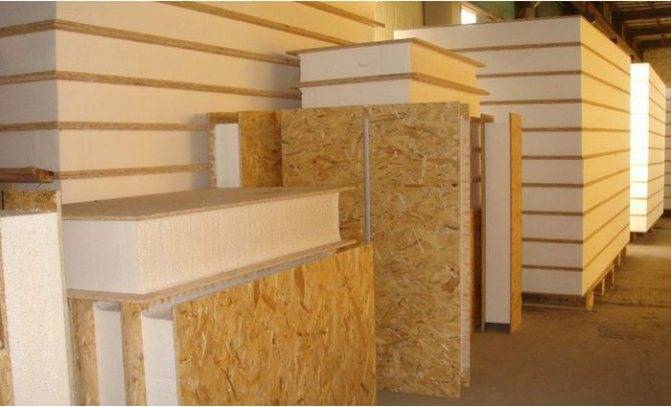

Виды сип панелей

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов:

1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам. Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.

Что такое СИП панели

Сип панель представляет собой пирог из двух плит OSB (ориентированно – стружечных плит) толщиной 9-12 мм, между которыми находится толстый слой пенополистирола. Между собой элементы склеиваются полиуретановым клеем под давлением порядка двадцати тонн. Такой способ формовки делает панели не только «теплыми», но и очень прочными, что позволяет использовать их не только в качестве стен, но и как элементы пола и крыши. Сама аббревиатура СИП обозначает термин Структурно Изолированная Плита, что само по себе говорит о ее строении.

Размеры сип панелей по толщине начинаются от 68 и заканчиваются 244 мм и выбираются в зависимости от типа постройки и климата местности. Для наружных стен дома, как правило, выбирают панель толщиной 174 мм. Габаритные размеры таких панелей составляют 250 (280) см по высоте и 125 см по ширине. Но, как правило, завод-изготовитель может изготовить панель по размерам, необходимым заказчику.

Плотность sip панелей невысокая, это значит, что справиться с их монтажом по силам двум людям без использования специальной техники. Соединение панелей осуществляется при помощи бруса толщиной 80мм (либо сдвоенного бруса толщиной 2х40), который вкладывают в специально выбранные пазы сип панелей и крепят к ним саморезами. Ширина бруса должна равняться ширине выборки в панели. Так, при помощи вставок, происходит соединение всех панелей между собой.

Разновидности наполнителя

С появлением новых материалов и технологий СИП панели также в некоторой степени могут меняться. Для частного строительства используется одна разновидность, а для промышленного необходимо выбирать другой вариант. Также для сравнения, разные варианты используются для несущих стен, пола, кровли и отделки. Выбор необходимо сделать перед началом строительства. Ни запах, ни другие негативные моменты не разочаруют покупателя даже через длительное время эксплуатации дома построенного по «канадской» технологии.

Сегодня SIP панели можно разделить на виды в зависимости от используемого наполнителя:

1. СИП с ППУ (пенополиуретаном). Такой вариант используется чаще всего для промышленного строительства. Выбор обоснован легкостью и очень высокой прочностью. Данный материал практически не горюч. Не подвергается воздействию грибков и плесени. При выборе подходящих размеров SIP панели данного вида могут быть использованы в регионах с повышенным уровнем влажности воздуха.
2. СИП с минеральной ватой. Они не выделяют запах и не токсичны. Преимуществом такого теплоизоляционного материала можно назвать негорючесть. Данные разновидности используются в частном строительстве. Размеры элементов могут быть разными, стоит сделать выбор самого подходящего для строительства дома. Чаще всего используется материал толщиной 174 мм.
3. Панели с пенополистиролом также не выделяют запах, как и минеральная вата. Именно поэтому их можно использовать и для возведения частного дома и промышленного объекта.

Все виды SIP элементов имеют высокий рейтинг популярности. Цены на данный строительный материал находится в пределах допустимого.

Бригадир строительной бригады, Орел

Личный опыт

«Нас наняли на строительство дома из си панелей впервые. Раньше мы возводили только каркасные здания и я переживал. Однако, на деле все оказалось еще легче, чем обычно. Панели очень просто устанавливаются, как влитые, без каких-либо допусков и перекосов. Мы применяли обычные крепления, хоть и сомневались вначале, но все держалось очень прочно. Большой плюс, что материал очень легкий и мы выполнили свою работу за очень короткий срок, что позволило заняться новым заказом раньше, чем намечали».

Олег, Казань

«Если бы строительство из сип панелей было действительно недорогим – этот факт перевесил бы все недостатки. Однако, в реальности все совсем иначе. Тем более, что для такого дома необходима дорогая внешняя отделка. В итоге, стоимость получается больше бревенчатого дома. Единственный плюс – быстрота строительства».

https://youtube.com/watch?v=U2_tSc74xZw

Павел, Краснодар

«Знаете, в чем единственный плюс такого дома? В очень быстрой сборке. И все! Понятно, что это выгодно только продавцу и рабочим, но не будущему хозяину. Помните, как одно время все подряд ставили трубы из металлопластика? Очень «надежно и быстро», что любой ребенок может собрать своими ручками. Ну и где они теперь? Сдулись? Такие конструкции попросту лопаются и начинают протекать – ломаются прямо на глазах. То же самое и с домами из сип панелей. Возможно, они хороши лишь в качестве дачи, куда редко приезжаешь».

Светлана, Могилёв

«Я не верю ни одному из достоинств таких домов. Во-первых, никому не известно об экологичности данного материала: кто-то хвалит, а больше ругаются. Необходимо изолировать стены от жилого пространства с помощью плёнки или другого материала, не вредного для здоровья людей и не пропускающего воздух, для пола требуется стяжка и подвесной потолок. Не стоит забывать и про вентиляцию, так как такой дом не «дышит». Если вы хотите установить камин, как вы его будете топить? Помещение моментально нагревается».

Владимир, Санкт-Петербург

«Удивляюсь людям, рассуждающим о таких домах, которые никогда в них не жили. Надо самому пожить и почувствовать все прелести и недостатки. Пишу для тех, кто при выборе материала для будущего жилья хочет сэкономить на топливе».

Алексей, Московская область

«В корне не согласен с вами. Для того, чтобы рассуждать о качестве материала, совсем не обязательно жить в таком доме. Вполне хватит обладания необходимыми знаниями и уметь анализировать, а также учиться на чужих ошибках. Я там не жил, а работал. В жаркое время года там можно умереть от жары, так что установка кондиционера обязательна. Конечно, такое помещение отлично сохраняет как тепло, так и прохладу, но только при наличии внешних приборов».

Николай, Саратов

«Очень важно, что при строительстве этих домов не требуется квалифицированный персонал. Пятеро тупых таджиков легко соберут его за несколько дней

Понятно, что это выгодно лишь для коммерсантов. Фундамент устанавливается вообще за считаные часы».

Олег, Киев

«Здесь не может быть однозначного ответа. Стоимость возведения зданий из бруса и из сип панелей практически одинаковая. Все зависит от желаемой комплектации. Конечно, брус более экологичный материал, но его нужно обрабатывать вредными составами. Если этого не сделать, здание потеряет свой первозданный вид. Качественный брус очень дорогой. Сип панели лишены подобных проблем. Идем дальше: сборка. Из бруса можно собрать (если есть руки и опыт) сказочный терем. Здание из сип панелей невозможно собрать криво, так как комплекты изготавливаются на заводе. К тому же, он в итоге будет намного теплее. Например, для себя дом я собирал самостоятельно. Получилось очень выгодно».

Наталья, Киров

«Строительство по данной технологии за последнее время стало очень популярным. Трое моих знакомых именно сейчас этим занимаются. Как правило, такие дома имеют вполне респектабельный вид. Существует очень много как плохих, так и хороших отзывов по поводу данной технологии. Но если есть положительные, значит, все более или менее в порядке. Плохо говорят, думаю, только те, кто постоянно в чем-то сомневается. Ведь это непривычное для нашей страны строительство».

Применение и монтаж

Прежде чем возвести новый дом из сип панелей, подготавливается проектная документация и смета. Также проводится детальный анализ будущей конструкции, изучение недостатков и рисков. Исправляются ошибки, и только потом начинается строительство. Процесс возведения подразумевает четыре этапа:

1. Укладка и укрепление фундамента. Чтобы конструкция была надёжной и служила много лет, надо позаботиться о гидроизоляции нижней части. Водоотталкивающий материал наносят непосредственно на поверхность фундамента и закрепляют обвязочным брусом.

Технология скрепления производится при помощи анкерных болтов. Перекрытие цоколя монтируется с помощью деревянных лаг и сип панелей. Для надёжной связки используют саморезы, шурупы по дереву и монтажную пену.

2. Установка сэндвичей на брус. Лаги и соединительные брусы прикрепляют к основе с помощью саморезов. Каждую панель выставляют уровнем и только затем надёжно закрепляют.

3. Придание панелям нужного размера. Если здание по проекту имеет несколько этажей, то плиты надо точно подогнать под каждый этаж. Это позволит ускорить процесс, подсчитать затраты или приобрести недостающие элементы.

4. Непосредственная установка/отделка стен для домов из сип панелей. Начинают с угловых панелей, крепят с помощью саморезов к нижней обвязке. Затем занимаются торцами углов и стенными пролётами, стягивание осуществляется саморезами в шаге 5 см.

Работа выполняется аналогично для каждого пролёта: сначала угловая панель, в обе стороны идут стойки и закрепляются плиты. Стену первого этажа (верхнюю часть) обрабатывают монтажной пеной и делают верхнюю обвязку. Чердачное перекрытие выполняется точно так же, как и цокольное. Какими же плюсами и минусами наделены сип панели?

Характерные достоинства:

* Надёжность. Дома из сип панелей долговечны, независимо от способа эксплуатации. К тому их не надо постоянно обслуживать с технической точки зрения.

* Уникальная теплоизоляция. Статистика и тесты показали, что постройки из сип плит теплее кирпичных/панельных зданий в несколько раз. Принцип «термоса» помогает сэкономить на энергоресурсах. Подобные постройки актуальны в российских холодных регионах.

* Звукоизоляция. Существуют панели с шумоизоляционным покрытием. Оно представляет собой покрытие из разнообразных волокон, приглушающих звуки (стекловолокно, стеклохолст, штапельное волокно).

* Сравнительно небольшой вес строительного материала позволяет возводить не массивный фундамент. После создания коробки, можно немедленно приступить к строительству крыши или отделке, что значительно укорачивает период строительства. Процесс возведения не нуждается в специализированной технике, достаточно электрических инструментов.

* Демократичная стоимость сип панелей даёт возможность строить дома самым обычным людям. Работы можно осуществлять независимо от времени года. После контакта с сип панелями всегда сохраняется чистая площадка, что обеспечивает экологичность и сохранение ландшафта.

Честно говоря, подобный материал практически не имеет недостатков. Если внимательно проанализировать фото сип панелей, то можно перечислить риски, которым они подвержены:

* Оптимальный срок эксплуатации 50 лет. Если следовать всем инструкциям и соблюдать своевременное ТО, то дом прослужит в два раза больше.

* Есть определенные виды сип панелей, которые не обрабатывают противопожарными покрытиями. Горючесть конструкции увеличивается в несколько раз.

* Низкая шумоизоляция возникает тогда, когда допущены погрешности в момент монтажа. Если работы сделаны по всем нормам и правилам, то жильцы не должны «услышать» никакого дискомфорта.

* Низкий показатель вентиляции. Конструкция любого дома должна быть герметичной, а для обеспечения правильной вентиляции нужна специально оборудованная система.

* Если поверхности плит обработаны антисептиком и специальным составом от грызунов, то их повреждение сводится к минимальному.

Пресловутая канадская технология возведения каркасных жилиц с использованием сип панелей позволяет сэкономить на возведении фундамента. По подсчётам получается в 3-4 раза дешевле, нежели для кирпичного дома.

Для строительства здания из кирпича потребуется целая бригада строителей и срок 18-24 месяца. Для канадского хватит всего три месяца. По поводу обогрева: теплопотери дома из сип панели в 5-6 раз ниже кирпичного.

Канадский дом быстро прогревается, тепло задерживает, а не выпускает. Перевоз всего материала сведётся к одному или двум разам. К примеру, для перевозки стройматериала для кирпичного дома потребуется не один десяток раз. А это всё время, деньги и моральный ущерб.

Проекты из СИП-панелей

Современная структурная изоляционная панель – универсальный материал, который одинаково отлично подходит для небольшой баньки или габаритных домов с мансардой. Благодаря ее легкому весу для работы не нужна дорогая техника, со строительством может справиться небольшая бригада из 3-4 монтажников. Такая конструкция не требует мощного фундамента, благодаря ровной плоскости материала уменьшается время на отделку.

Примеры проектов дома из СИП-панелей:

1. Габаритный загородный дом с мансардой.
2. Баня из СИП-панелей.
3. Одноэтажный «канадский дом» в современном стиле.
4. Небольшой дачный домик.

Виды сип панелей

Сип панели между собой будут отличаться внутренним наполнением, то есть технологией производства. На отечественном рынке производят только один вид, а вот американский производитель может похвастаться большим ассортиментом.

* Сип панели с пенополистиролом. Это самый распространённый вид строительного материала. Имеет большое количество преимуществ и демократичную цену.

* Панель с пенополистиролом (экструдированным). Создаётся такой сэндвич под высоким давлением, по весу лёгкий, имеет отличные теплоизоляционные свойства, выдерживает значительные нагрузки.

* Сип панели с пенополиуретаном. Обладает всеми качествами, что и стандартная панель, но по весу будет тяжелее. Используется для промышленных объектов, имеет сильные противопожарные свойства.

* Сип панели с минеральной ватой были изобретены и производятся на российских просторах. Он прекрасно сохраняют тепло, но не может противостоять повышенной влажности. Минеральная вата сжимается и опускается в нижнюю часть панели, делая её не эффективной. К тому, же подобная панель не выдерживает нагрузки.

* Сип панели с низкими техническими характеристиками. Чаще всего их применяют не для полномасштабного строительства или утепления, а для внутренних работ и усиления конструкций.

Если проанализировать перечисленные виды, то для регионов России наилучшим образом подойдут стандартные ОСП. В виду того, что на подобный стройматериал сильный спрос, то нечестные изготовители умудряются подделывать товар.

Перед тем, как начать строить дом из сип панелей, надо проверить наличие сертификатов качества на продукцию. Для полноценной оценки можно показать одну из панелей специалисту.

СИП-панели – плюсы и минусы

Многие обозреватели пугают людей недостатками, которыми обладают sip-панели, но чаще это относится к продукции малоизвестных фирм, которую даже не разрешается использовать при возведении жилых домов. Рассмотрим самые распространенные страшилки внимательнее:

1. Вредные примеси. Встречаются в недорогих марках ОСП-плит, которые используются для вспомогательных работ (возведение опалубки). Каркасные дома из высококачественных материалов полностью безопасны.
2. Горючесть. СИП-панели – самозатухающий материал. Доказано, что период сопротивляемости открытому пламени для них составляет около 60 мин.
3. СИП-панели боятся грызунов. В sip-панелях доступ к пенополистиролу закрыт от вредителей твердыми плитами.

Плюсы СИП-панелей:

1. Дом из этого материала теплее за кирпичный в 6 раз.
2. СИП-панели выдерживают землетрясения даже в 7,5 баллов и вертикальную нагрузку 10 т.
3. На строительство дома уходит 3-4 мес.
4. Срок службы – 80 лет и больше.
5. Приемлемая звукоизоляция от 70 Дб.
6. Не нужен дорогой фундамент.
7. Смета на строительство в два раза ниже.
8. Панели сравнительно легкие и удобны в перевозке.

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы.
Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

• Участки состыковки конструкции перекрытия с основной частью.
• Элементы скрепления углов стен.
• Стыки, соединяющие стены, перекрытия и кровлю.
• Элементы, скрепляющие кровлю с панелями.

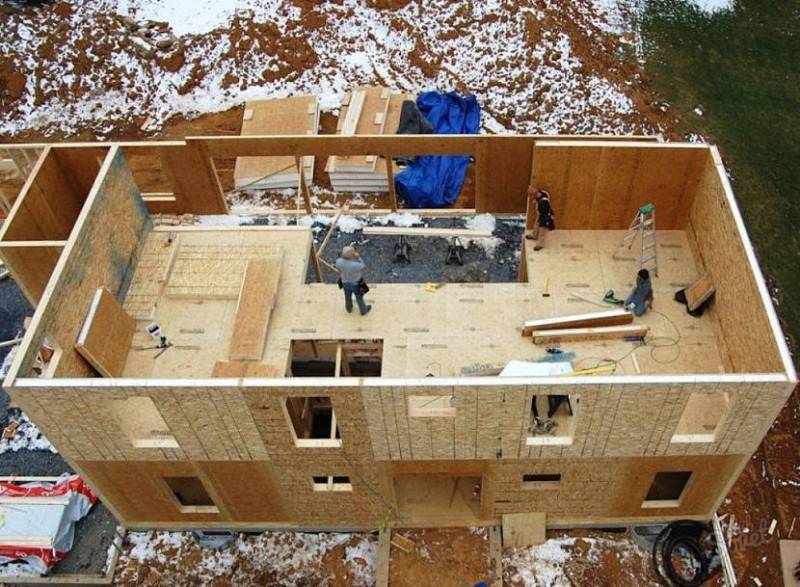

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Видео описание

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
Мелкозаглубленный фундамент также является отличным решением

Он отличается прочностью и невысокой стоимостью.
Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.

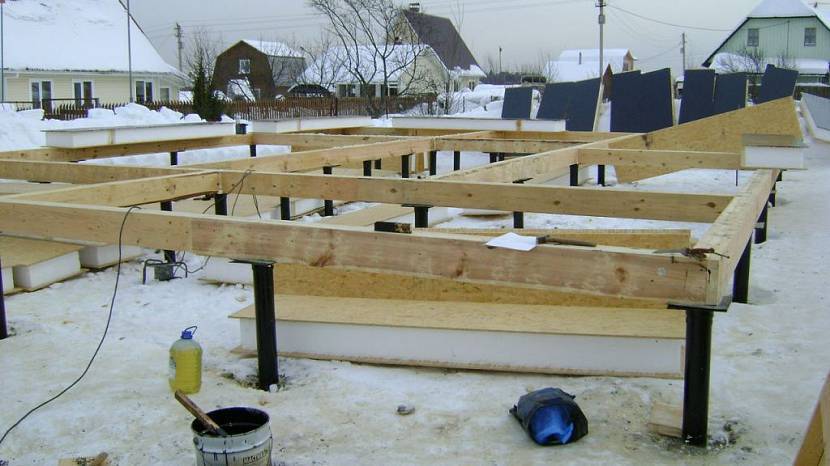

Свайный фундамент под дом из сип панелейИсточник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

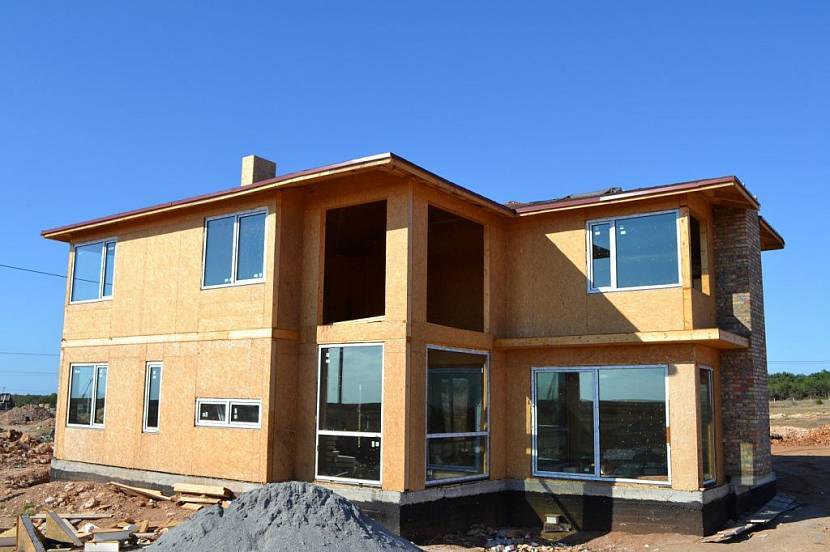

Современный дом из сип панелейИсточник tornado-ekb.ru

Как и любая другая технология строительства – дом из сип панели имеет плюсы и минусы

Но важно помнить что, возведенный согласно технологии дом из сип панелей может служить полноценным круглогодичным жилищем. При соблюдении всех норм он будет долгие годы радовать своих хозяев
