Виды и особенности конструкции электрических ящиков

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

• чисто вводные панели;
• панели распределительные (разбрасывают по потребительским точкам);
• комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

Щиты силовые (ЩС)

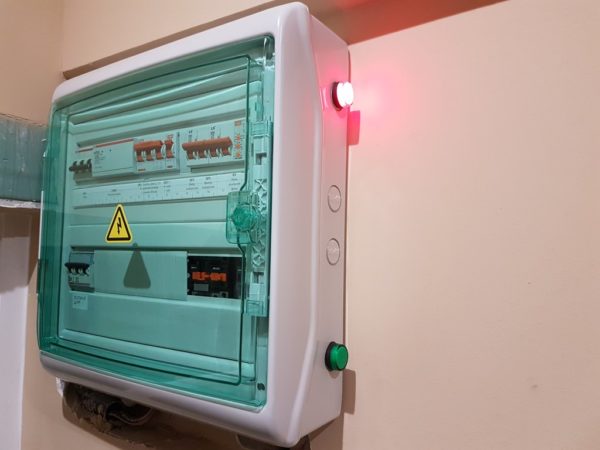

ЩС (Щит силовой) — это система, созданная для ввода/вывода и контроля расходуемой энергии, защищающая также от коротких замыканий и утечек тока.

Главные функция ЩС:

• обеспечение электроприборов необходимым напряжением (320220 В).
• разделение цепи питания на участки, предотвращая возникновение коротких замыканий и перегрузок на каждом участке.
• предохранение кабеля от замыканий и перегрузок.

Силовые щиты применяются как на крупных промышленных объектах, так и в частных домах.

В комплектации ЩС для частных домов присутствует основной выключатель (рубильник), который, при необходимости, сможет обесточить дом. Так же присутствуют счетчик и предохранители (автоматы).

Сам щиток представляет собой металлический/пластиковый шкаф с дверью, содержащий в себе вышеперечисленное оборудование.

Его следует располагать около входа, прочно закрепив, чтобы не подвергать его силовым встряскам. Место должно быть сухим, без отопительных приборов.

Технические характеристики боксов

При выборе бокса для автоматов необходимо руководствоваться его техническими характеристиками. От них зависит количество защитных устройств, которое получится поместить в каждый конкретный шкаф, в каких условиях его допустимо эксплуатировать, и насколько он безопасен с точки зрения поражения электрическим током.

Класс надежности изоляции

Глава 2 ГОСТ 12.2.007.0-75 определяет 5 классов электротехнических изделий по способу защиты человека от поражения электрическим током. Электрические ящики под автоматы относятся к I и II классам. Их свойства таковы:

• класс I — электрические аппараты, оснащенные рабочей изоляцией и элементом для заземления;
• класс II — аппараты, оснащенные двойной или усиленной изоляцией, но без элементов для заземления.

Материал боксов для автоматов

Материал корпуса ящика для автоматов главным образом определяет условия его эксплуатации и безопасность использования. С этой точки зрения, в продаже есть 2 типа изделий:

1. Пластиковые боксы. Обычно это небольшие квартирные щиты. Они производятся из жаростойкого АБС пластика, способного выдерживать нагрев до температуры 650 °С. Такой материал плохо поддерживает горение, не гниет от влаги и прост в механической обработке. Эти факторы способствуют тому, что специалисты отдают предпочтение пластиковым коробкам.
2. Металлические боксы. Для этих изделий характерен I класс защиты от поражения электрическим током. Металлические модели покрывают полимерным покрытием, защищающим их от пагубного воздействия влаги и химически агрессивной среды. Металлические ящики под автоматы в обязательном порядке заземляются. Они проще переносят удары. Поэтому их устанавливают в местах, где возможны механические повреждения извне.

Бокс для автоматов с заземляющей шиной

Количество рядов под автоматы

Другая важная характеристика бокса — это количество рядов под автоматы. Автоматические выключатели устанавливаются на DIN-рейки. Каждая рейка — это горизонтальный ряд, на котором в последующем расположится линейка автоматов. Чем шире этот ряд, тем больше защитных устройств получится разместить в щитке.

В одном электрическом щите может быть несколько рядов. На каждом из них, в зависимости от модели щита, можно разместить от 2 до 180 стандартных автоматов с шириной 17,5 мм.

Допустимые напряжения

Характеристики электрических щитов указываются в технической документации. При выборе данного изделия необходимо учитывать его максимальное рабочее напряжение.

В обычном квартирном боксе имеется напряжение 220 В переменного тока. В общем этажном ящике оно достигает 380 В. В электрических шкафчиках промышленного оборудования напряжение способно достигать 600 В постоянного тока.

Виды направляющих для выдвижных ящиков и способы их установки

Направляющие представлены особым механизмом, состоящим из двух основных частей, одна из которых крепится к ящику, а другая – к боковой стенке мебели. В качестве вспомогательных элементов могут выступать ограничители и стопорные детали, которые выполнены из металла или пластика. В зависимости от варианта перемещения двух пластин различают шариковые и роликовые направляющие.

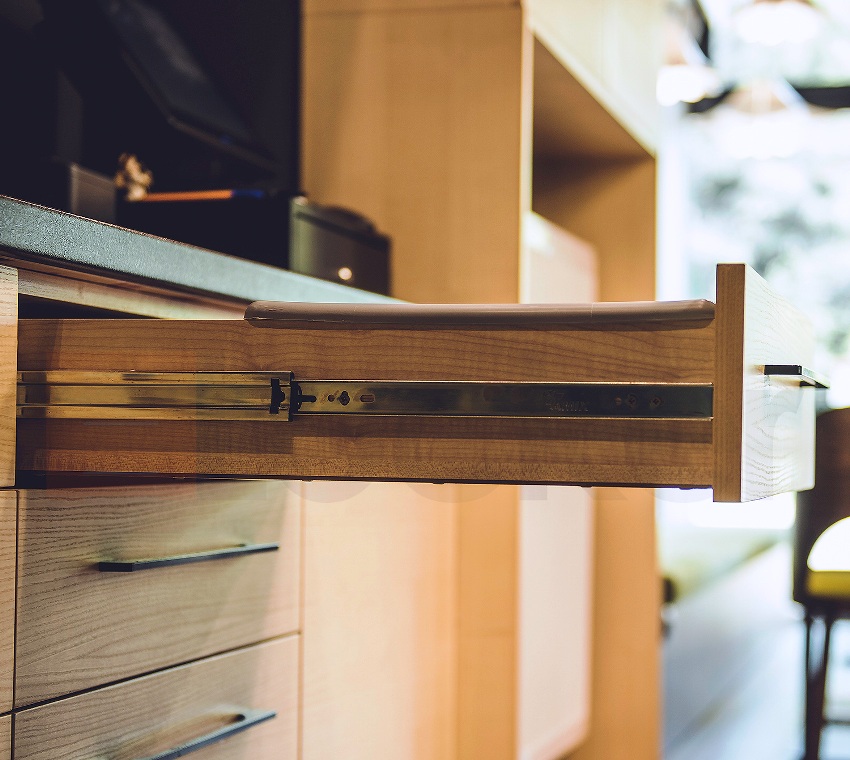

Шариковые направляющие являются более технологичными, качественными и долговечными

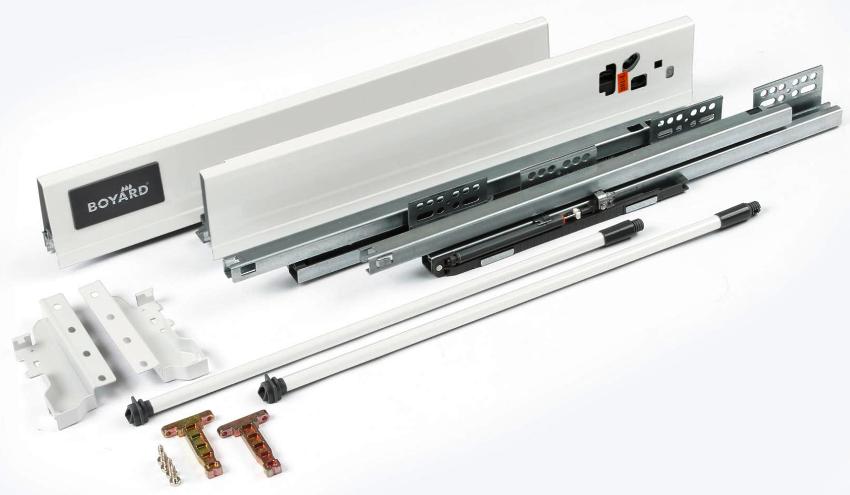

Среди новинок фурнитуры для ящиков можно выделить метабоксы и тандембоксы, представленные готовыми конструкциями с металлическими стенками, куда встроены шариковые или роликовые направляющие.

Полозья, в зависимости от типа направляющих, могут крепиться по нижнему краю, вверху или по центральной части боковины ящика. Первый вариант является самым простым. Он используется для роликовых механизмов, фиксирующихся возле самого дна ящика. Такой способ также характерен для тандембоксов, которые монтируются в нижнем уровне короба.

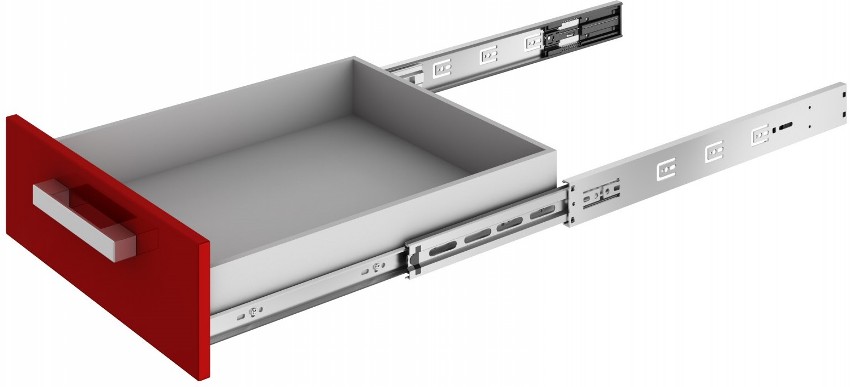

Шариковые полозья для ящиков можно устанавливать в любом месте боковой части данного элемента. Однако лучшим вариантом считается центральное их положение, что значительно упрощает монтаж и последующую регулировку системы. Метабоксы крепятся исключительно по верхнему уровню.

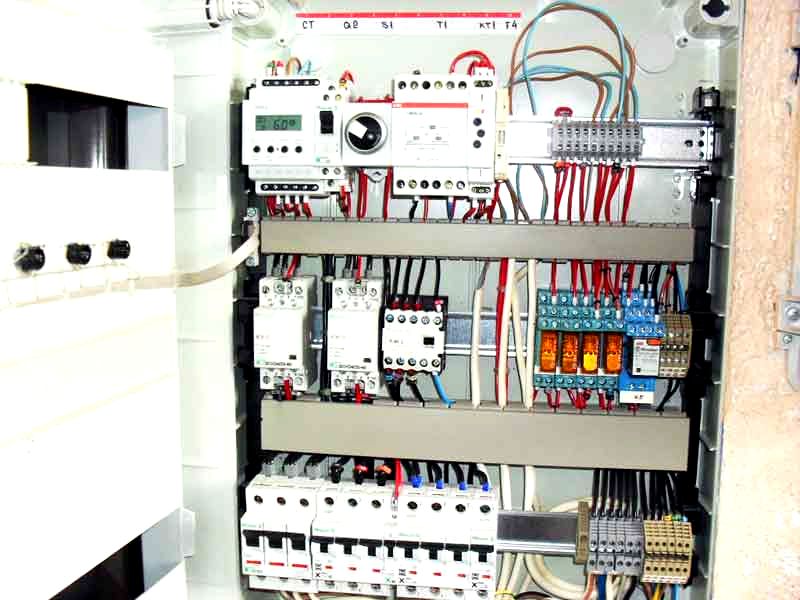

Щит автоматики (ЩА)

Конструкция и особенности исполнения

КЩ представляет собой пластиковый или металлический бокс снабженный дверцей, внутри которого расположены специальные посадочные места под счетчик, АВ и другое оборудование.

Типовая конструкция квартирного электрощита

Обозначение:

• А – корпус из негорючего пластика или металла;
• В – запираемая дверца;
• С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
• D – врезной замок;
• Е – крепление для прибора учета;
• F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
• G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.

Исполнение корпуса бывает двух видов – под внешний и внутренний монтаж.

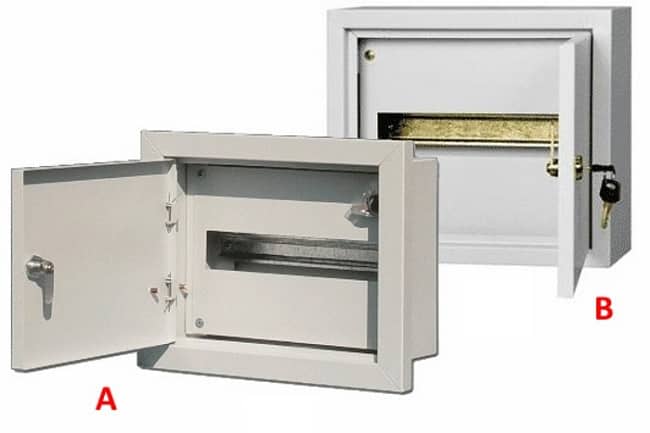

Электрощиты: А – встраиваемый, В – навесной

Размер бокса зависит от расчетного количества устанавливаемых модулей.

Еще одним фактором, влияющим на конструкцию электрощита, является класс защиты. Ниже приведена таблица, расшифровывающая принятое обозначение в соответствии с определенными условиями эксплуатации.

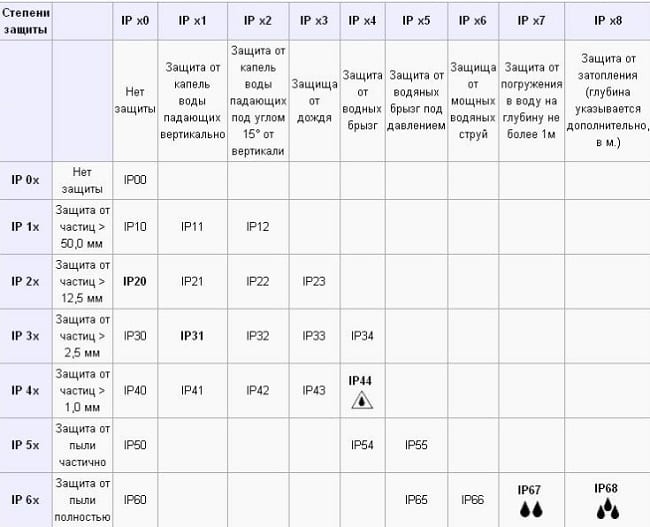

Таблица соответствия классов защиты

Например, у нас имеется КЩ с классом защиты IP65, согласно приведенной выше таблице, этот параметр говорит о том, что при таком исполнении внутрь конструкции гарантированно не проникнет пыль и брызги воды (при условии, что дверца будет закрыта).

Виды электрических щитков

Советы мастеров по выбору и сборке

Электрощиток лучше приобретать с «запасом» на дополнительные модули

При установке и монтаже внутри бокса различных устройств полезными будут следующие советы мастеров и опытных электриков:

• Выбранная коробка для автоматических выключателей должна иметь «запас» по количеству модулей, чтобы в будущем при подключении нового оборудования не приходилось покупать другой бокс.
• Бокс для вводного автомата со специальной пломбировкой можно установить внутри просторного щитка, располагая его обязательно перед счетчиком, а не после него. Это позволит обесточить измерительный прибор и снять его для ремонта или поверки. Снятие пломбы и повторную опломбировку счетчика выполняют контролеры энергоснабжающей компании.

Источник

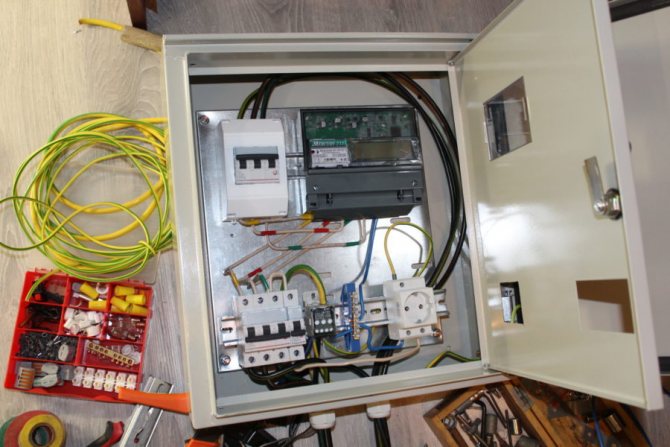

Как собрать и установить электрический щиток

Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?

В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.

Что еще понадобится для сборки?

• Медный провод длиною один метр и сечением 2,5 мм².
• Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
• Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.

В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.

Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок. Не будем расписывать, какая схема подключения используется в распределительном щитке

Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно

Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.

Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные

Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции

Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.

Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.

Подключение

Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.

Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика

И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.

Зачем нужны боксы для автоматов

Автоматические выключатели содержат множество медных электрических контактов и подвижных механических частей. Эти элементы конструкции исправно работают, пока находятся в частоте. Если в защитный прибор попадает влага или грязь, то начинаются проблемы. Медные проводники покрываются окисью, греются и обгорают. Механика автомата заклинивает и приходит в негодность. Это основная причина, из-за которой электрические автоматы необходимо монтировать в защитные боксы. В итоге выделяются следующие назначения боксов:

• защита автоматов от пыли, влаги;
• снижение риска распространения огня при возгорании выключателей;
• возможность закрыть защитные приборы на ключ (например, от детей в школе);
• эстетичный внешний вид щитового оборудования и удобство эксплуатации.

Защитный бокс для электрических автоматов

Советы по выбору направляющих для выдвижных ящиков

Выбор новых направляющих для выдвижного ящика является несложным мероприятием

В первую очередь следует обратить внимание на толщину изделий. Чем толще металл для направляющих, тем более длительным будет период их эксплуатации

Для роликовых систем металл должен иметь толщину 1-1,2 мм. Изделие следует попробовать на ощупь, проверить прочность, отсутствие повреждений, дефектов, сколов, характер функционирования шариков или роликов, которые должны свободно передвигаться без боковых люфтов. Необходимо, чтобы направляющие были ровными, что обеспечит плотное прилегание их к боковым стенкам.

Чем толще металл у направляющих, тем дольше выдвижной ящик будет добросовестно функционировать долгие годы

Механизмы представлены в двух вариантах, каждый из которых имеет свои преимущества и недостатки. Простотой конструкции и низкой стоимостью характеризуется роликовая система. Такой вариант лучше использовать для элементов мебели, которые будут редко эксплуатироваться и не будут воспринимать существенные нагрузки.

Шариковые направляющие для ящиков являются более надежными и долговечными. Они способны выдерживать довольно большую нагрузку. Среди разновидностей изделий существуют скрытые варианты, которые крепятся не со стороны боковых стенок, а ко дну. Такой механизм защищен от попадания грязи и обеспечивает эстетичный вид выдвижного изделия.

Обе детали направляющих должны иметь специальные выступы, способствующие надежной фиксации ящика в момент его полного выдвигания. Это предотвратит падение конструкции.

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик

Также стоит обратить внимание на изготовителя. Лучше выбирать направляющие от известных брендов, которые завоевали доверие потребителей в изготовлении высококачественной, надежной и долговечной фурнитуры для мебели

В случае самостоятельного изготовления мебели ее параметры следует заранее рассчитать, что будет способствовать правильному монтажу шариковых направляющих для выдвижного ящика. Размеры конструкции не должны совпадать с габаритами шкафа. В обязательном порядке предусматривается технологический зазор, который будет компенсировать погрешности измерений и даст возможность свободно передвигаться всем комплектующим. Между боковыми элементами должно быть расстояние 1,3 см, а между задними – 1 см.

Значение ширины выдвижного ящика определяется посредством вычитания из ширины мебели удвоенной толщины ее боковых стенок, двойного значения толщины механизма и удвоенного параметра зазора.

На основании габаритов выдвижного ящика подбирается размер шариковых полозьев. Длина направляющих должна быть такой же, как глубина ящика. Минимальное значение составляет 200 мм. Стандартные ящики имеют глубину 250-800 мм и высоту 80-250 мм, которая должна быть меньше размера его лицевой панели. Это обеспечит свободное положение предметов в случае избыточного заполнения ящика.

Чтобы выдвижные ящики хорошо функционировали, надо ответственно подойти к выбору направляющих

Перед тем как установить шариковые направляющие для ящика выполняется разметка, которая должна быть произведена максимально точно, что исключит вероятность перекоса ящика и других неудобств при дальнейшей эксплуатации.

Для каких целей нужны?

Ящик для инструментов:

• оптимизирует пространство для хранения, собирает в одном месте максимальное количество нужных приспособлений для ремонта, мелких крепежных элементов;
• облегчает процесс перемещения нужных в ремонте вещей с места на место;
• защищает инвентарь от пыли, влаги и нежелательного использования другими людьми.

Организация хранения инструментов в ящике максимально ускоряет ремонтный процесс. Благодаря тому, что каждый элемент лежит на специально отведенном для него месте, хорошо просматривается при открытии органайзера, не тратится время на поиски нужного приспособления.

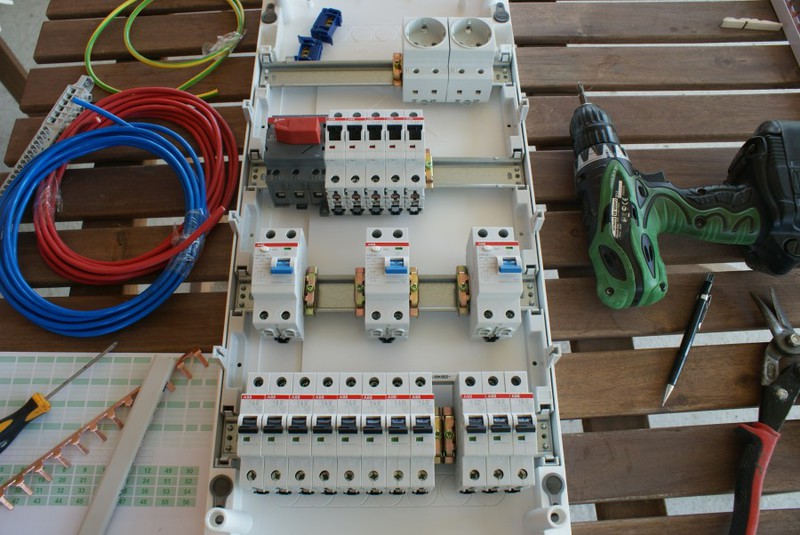

Рекомендации по сборке

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

• не допускается проводить провод или кабель под профилем крепления АВ;
• при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
• если бокс изготовлен из металла, его необходимо обязательно заземлить;
• длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
• все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

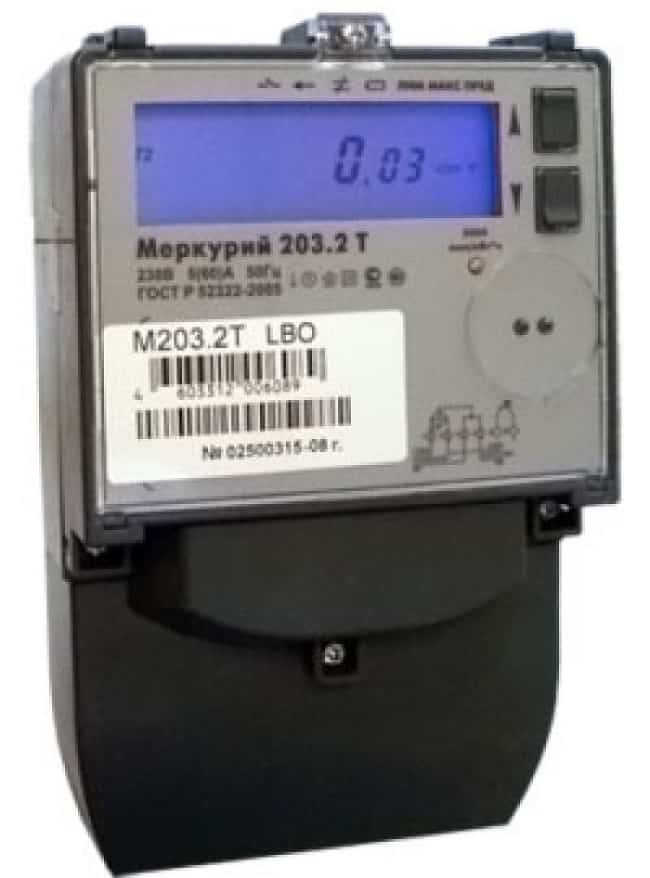

Многотарифный счетчик Меркурий 203.2Т

К главным электрическим щитам можно отнести:

• ГРЩ – главный распределительный щит. Именно на него поступает питание от трансформаторных пунктов или подстанций. Он оборудован автоматическими выключателями для защиты отходящих линий, счётчиками, измерительными приборами.
• ВРУ – вводное распределительное устройство. Электроэнергия поступает с ГРЩ через коммутационные аппараты на щит, который монтируется при входе в отдельное здание, подъезд. Так же, как и главный щит, оборудован аппаратурой защиты, измерения и т.д.Очень часто в небольших домах обходятся одним из этих видов электрощитов.
• ЩСН – это специальный электрощит для обеспечения электроэнергией собственных нужд электроустановки. Питается такой щит от отдельных трансформаторов ТСН, обычно с применением АВР(автоматического включения резерва). ЩСН нужен для питания обогрева зданий и оборудования, вентиляции, освещения, завода пружин выключателей и т.п.
• АВР – определённый вид электрических щитов для защиты от потери питания на важных объектах. При исчезновении напряжения на питающей линии, устройство АВР отключает вводной автомат этой линии, и включает ввод резервный. Обычно резерв получает питание от другого пункта или ПС. Особенно это актуально для электроснабжения больниц или предприятий особого значения.
• ЩПТ(постоянного тока) – это такой электрощит, который предназначен для питания приборов и устройств защиты, автоматики, блокировок и управления оборудованием. Чтобы преобразовать переменный ток в постоянный служат выпрямительные устройства, аккумуляторные батареи, преобразователи.

Монтаж своими руками

Монтаж электрощита навесного типа не вызывает трудности и справиться с задачей может даже новичок. По-другому дело обстоит с моделями, которые встраиваются в стену. Размещать щит необходимо в хорошо проветриваемом помещении, где к нему будет обеспечен свободный доступ. Уровень влажности в этом месте не должен превышать отметки в 60%.

Верхний край приспособления не должен располагаться выше 180 см от пола, поскольку в противном случае обслуживание затрудняется. От дверных проемов при монтаже стоит отступить не менее чем на 15 см. Для того чтобы сделать в стене отверстие, необходимо приложить к ней щиток и сделать разметку. После разметки посредством специального инструментария делается ниша. При этом необходимо периодически прикладывать короб к ней, чтобы определить места, нуждающиеся в исправлении. Когда отверстие готово, следует установить в него щиток, предварительно присоединив к нему крепления.

При помощи саморезов или шурупов планки прикрепляются к стене. Это делает конструкцию прочной. Часто после завершения этих этапов обнаруживается, что ниша по размерам превышает щиток и остается расстояние. Обычно его заполняют монтажной пеной или другим раствором для профессионального применения. Такая процедура добавит прочности и исключит возможность демонтажа.

После установки необходимо решить вопрос о выводе проводов из щитка. Именно для этого специалисты рекомендуют приобретать качественные модели со съемными крышками. Даже после проведения монтажных работ вывести все необходимые шнуры не составит труда. Навесные приспособления в этом плане более простые. Только в некачественных изделиях отсутствуют специальные отверстия под кабели и провода, но покупать их настоятельно не рекомендуется.

Благодаря изучению всех тонкостей устройства и монтажа электрощита возможно самостоятельно установить его в квартире или доме. При отсутствии минимальных знаний и навыков в этой области рекомендуется обратиться к специалистам.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал

При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Предназначение электромонтажной продукции

Сегодня на специализированном рынке электромонтажная продукция представлена широким ассортиментом единиц, которые отличаются по предназначению.

Электромонтажная продукция делится в зависимости от типа прокладок:

• для кабельных;
• шинных;
• трубных;
• для внутренней проводки – соединения и оконцовывания проводов и кабелей;
• вторичной коммутации;
• осветительных приборов;
• для крепежа.

Необходимость в электропроводке присутствует повсеместно. Именно поэтому электромонтажные работы востребованы, как услуга. И при возведении нового сооружения, и при замене устаревшей проводки работы должны проводиться качественно с применением подходящих образцов.

Продукция электромонтажных работ – основа в проведении одноименных работ. От ее качества зависит исправность коммуникаций и продолжительность безопасной эксплуатации.

Электромонтажное производство сегодня работает исправно, все благодаря повышенному спросу на продукцию. Широкий спектр предназначения обуславливает востребованность потребителей.

Такие образцы также будут продемонстрированы компаниями-производителями на выставочном мероприятии, что ежегодно проходит в стенах Центрального выставочного комплекса «Экспоцентр». Современный рынок полнится производителями, которые и формируют конкуренцию друг другу.

Для того чтобы завоевать своего клиента, важно:

• завоевать расположение;
• формировать уникальное предложение;
• предлагать достойный ассортимент;
• предоставлять доступные цены на продукцию.

Только так можно говорить о глобальных оптовых продажах. Компания, которая нацелена на то, чтобы поставлять продукцию в специализированные точки сбыта в больших объемах, должна заявить о себе, как о перспективном и серьезном партнере, при этом формируя условия сотрудничества приемлемые для двух сторон.

Заказать электромонтажную продукцию оптом можно, заключив договор о поставках в ходе тематического выставочного мероприятия «Электро» с одной из компаний-экспонентов.

Здесь встречаются представители из разных регионов, а также других государств с целью презентации своих образцов на международном уровне.

Материалы для электромонтажа характеризуются следующим предназначением:

• упрощение и стремительное проведение одноименных работ;
• гарантия высокого качества монтажа;
• обеспечение безопасности и надежности электропроводки;
• выполнение монтажа согласно современным методам;
• улучшение эстетических характеристик тех элементов, которые размещаются на видных местах.

Электрощиты: назначение, виды

Предмонтажная подготовка к электромонтажному производству

Электромонтажное производство играет одну из основных ролей для предприятий. Производства представлены несколькими цехами, которые дают больше основной половины объемов валовой продукции объединения.

В течение последнего полувека трудно найти технологию электромонтажных работ, что не применялась бы на производствах и в строительстве.

Современным специалистам знакомы все рабочие методы предмонтажной подготовки:

• затяжка крепления;
• сращивание;
• вулканизация;
• ввод;
• герметизация;
• уплотнение;
• разделка;
• оконцевание и подключение кабелей любого типа;
• отбраковка дефектных.

Во время освоения новых проектов лучшие профессионалы вносят большое количество существенных улучшений и технологических разработок.

Поскольку на больших и комплексно оснащенных отрезках предмонтажной подготовки производится:

• комплектация технологического оснащения;
• подключение;
• герметизация;
• испытания и опыты над транспортируемыми изделиями;
• изготовление оптоволоконных линий;
• напайка разъемов;
• заливка и зарядка аккумуляторных батарей;
• опыты над сложными агрегатами и рядом других параметров.

Огромное значение в достижениях высокого качества монтажа имеет организация электромонтажного производства конструкций.

Под электромонтажными изделиями принято понимать все виды устройств и элементов, которые позволяют провести ряд работ с электроэнергией.

Производство электромонтажных изделий в первую очередь занимается изготовлением дюбелей и различных креплений, что необходимы при монтаже разного рода конструкций и открытых элементов проводки.

Некоторые производства электромонтажных изделий занимаются выпуском различных видов дюбелей ручной работы с установлением болтов, а также мелких дюбелей-гвоздиков диаметром около 3,5 мм.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности

. Бюджетной моделью является счетчик отечественного , который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Пример электрощита в собранном виде

В качестве примера электрощита в сборе можно рассмотреть типичную разводку для квартиры. На входе в бокс установлен вводной диф автомат QF на 30 А. С него белый (фазный) и синий (нулевой) провода поступают на однофазный счетчик электроэнергии Меркурий 201. Оба устройства зафиксированы с помощью DIN-рейки. Синий (N) проводник со счетчика поступает на нулевую шину. А белый провод (L) на линейку групповых автоматов QF1-QF4. Впоследствии с этих автоматов будут запитаны отдельные потребители в квартире.

Щит дополнен собственной розеткой, остающейся под напряжением, даже если вся квартира обесточена. Она пригодится, например, во время ремонтных работ.

Собранный электрощит для дачи
