Что такое ендова на крыше и как правильно ее установить

Т-образная крыша – правильно устанавливаем ендову

Устройство ендовы на мягкой кровле: 1 – ось ендовы; 2 – подкладочный ковер; 3 – ендовный ковер.

План по возведению крыши необходимо продумать еще на начальном этапе. Строительство – это серьезное дело, где требуются особые навыки и техника. Если вы не уверены в своих силах, прибегните к наиболее простому варианту – крыше с двумя скатами. Как мы упомянули выше, чем сложнее проект, тем больше материалов и, следовательно, затрат потребуется на его осуществление.

1. Место, где предполагаются енды, правильно укрепите дополнительными брусьями.
2. Далее проработайте систему стропил. В том случае, когда вы хотите изменить угол наклона и высоту, применяйте способ обрезки стропил и добьетесь желаемого результата.
3. За счет изменения угла наклона ендовы можно получить нужный наклон конька. С помощью данной техники получают крыши разных форм и размеров от классических до шатровых.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

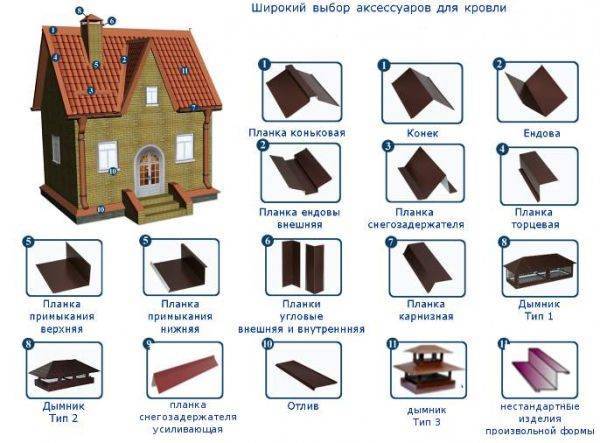

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Ендова: виды и устройство

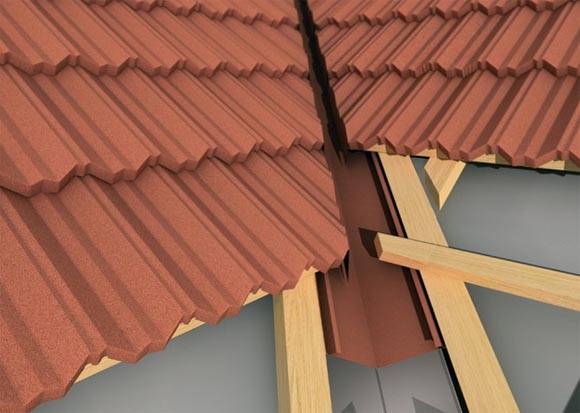

Устройство ендовы на кровле из металлочерепицы.

Ендова – элемент кровли, внутренний угол, образующийся на месте состыковки двух скатов. Это один из узлов кровли, характеризующийся как внутренний. Спутать такую крышу с другими трудно, поскольку последние имеют ярко выраженные внешние углы. Внутренний угол, образующий скат для воды, приносит некоторые трудности по уходу в зимнее время, поскольку скопившийся в ендове снег дает дополнительную нагрузку на конструкцию. Кроме того, разжелобок задерживает в себе природный мусор и осадки. Очевидным плюсом здесь является то, что устройство ендовной крыши позволяет осуществлять укладку любым типом кровельного материала.

Различают 3 вида ендовы:

• открытая ендова;
• закрытая ендова;
• переплетенная ендова.

Крыша с крутым скатом и перекрученными соседними панелями требует закрытой или переплетенной ендовы. В этом случае вам придется понести дополнительные затраты на гидроизоляцию, в то время как устройство открытой ендовы будет заставлять воду самостоятельно стекать вниз.

Прежде чем приступить к , запаситесь необходимыми материалами для строительства. Рассмотрим основные кровельные комплектующие для обустройства ендовы:

• ребристый желобок из аллюминия(2м : 500 мм);
• поролоновая полоса ендовы (1м : 60 мм);
• герметизирующая лента для стыка ендов (5м : 140 мм).

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

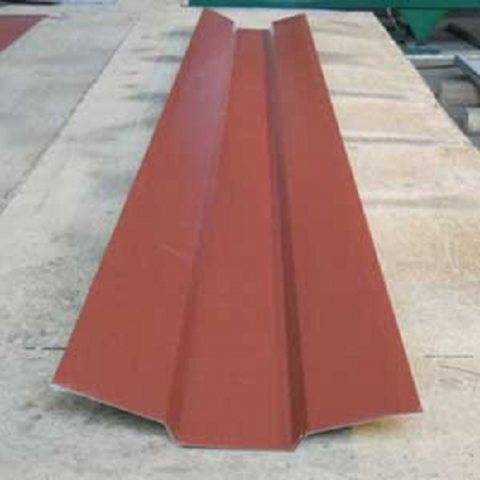

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Узел примыкания крыши

Для заделывания узла примыкания ската крыши к стене используют специальные планки. Согласно технологии монтажа их прикрепляют в верхнюю точку волны профиля, а также сбоку на примыкающую стену. По своей длине нахлест планок должен составлять 100 мм. Дополнительное уплотнение выполняют силиконовой мастикой или же применяется   герметизирующая лента для стыка ендов.

Традиционным технологическим решением присоединение кровли к стене как боковое, так и фронтальное предусматривает подготовку в стенах штроб и ниш по всей длине примыкания, а также установку фартуков из оцинкованной стали. Установка фартуков без штроб и нишей путем плотного прижатия к стене не сможет обеспечить необходимого примыкания, а потому со временем узел протекает. Во-первых, стены не такие ровные, чтобы можно было прижать к ним фартук. Во-вторых, на солнце фартук нагревается и вследствие температурного расширения отходит от стены.

Крепление фартука производится при помощи гвоздей к деревянным заранее антисептированным пробкам, которые предварительно уложены в стену при возведении кирпичной кладки.

Также делают и узлы примыканий крыш к вентиляционным шахтам и дымовым трубам. Кирпичные трубы со всех сторон обкладываются фартуками из обработанной черной жести или оцинкованной стали. Боковые и нижние части фартука укладывают поверх самой кровли. Сверху фартуки прикрывают напуском кирпичной кладки. В трубах установка деревянных пробок не допускается, а потому фартук крепится на лежачих фальцах.

Если же кровля устраивается из штучных материалов, таких как ондулин, шифер, тогда величина фронтального и бокового нахлеста смежных кровельных листов должна быть такая как рекомендуется изготовителем. Если же размер нахлеста увеличить, это приведет к перерасходу кровельного материала, а если уменьшить – к протечкам кровли. Малые нахлесты создают продуваемый стык, куда будет попадать дождевая вода или снег.

Следует учесть, что свободный свес  должен быть таким, как рекомендует производитель. Слишком короткий свес не сможет обеспечить отвод воды с крыши. Длинный свес будет хорошо отводить воду, однако может быть согнут или срезан сползающим с кровли снегом.

Установка и монтаж ендовы

Технология монтажа кровли в местах ендовы от конька до карниза предполагает следующие работы. Монтируется в каждой ендове дополнительная доска. Снизу вверх устанавливаются внахлест планки ендовы (нахлест 20-30 см). Нижняя планка обрезается несколько ниже карнизной линии. Под коньком и под отбортовками ендов устанавливается уплотнитель. Между осевой линией ендовы и листами кровельного материала обязательно должен быть зазор 6-10 см с обеих сторон. Если же листы были обрезаны, тогда в них закрепляют саморезы на расстоянии 1-1,5 см. Во время скрепления ендовы и листа кровельного материала саморезом следует придерживаться расстояния в 25 см от оси ендовы. Если конструкция кровли была собрана правильно, тогда в местах крепления листы кровельного материала будут касаться доски, на которой расположена ендова.

Конструкция крыши может предполагать устройство ендовы, которые будут и начинаться, и заканчиваться на кровельных скатах. Примером может быть обустройство слуховых окон. В таком случае под ендову обязательно укладывают дополнительную доску. Лист кровельного материала обрезается так, чтобы уровень среза был выше выхода ендовы на 2 см. Под передние и боковые стенки слухового окна делают в листе вырезы. Вдоль стен монтируют уплотнитель, а карнизный свес окна закрывают планкой. Далее установка ендовы предполагает монтаж ее планки, которые обрезаются по выходу на скат и по карнизу. Тот край, который выходит на скат, должен довольно плотно прилегать к кровельному материалу. Так как минимальный уклон кровли составляет не менее 11%, для достижения плотного прилегания верхний край ендовы отформовывается вручную. Если ендову необходимо удлинить, тогда делают нахлест в 20-30 см. Зафиксировать примыкание ендов можно саморезами и герметиком. дополнительно устанавливают уплотнитель под отбортовки ендовы. Для этого используется герметизирующая лента для стыка ендов.

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Карнизные планки и аэроэлементы (карнизный узел)

Монтаж карнизных планок

Назначение карниза – закрывать нижнюю часть крыши, защищая стропильную систему от воздействия снаружи. Отделка карниза производится перед креплением листов кровли.

Чаще всего свисающая часть карниза отделывается при помощи сплошной обрешетки. К ее верхней доске и крепят карнизные планки с помощью кровельных саморезов для металлочерепицы с резиновой прокладкой. Закручиваются они через каждые 20-30 см. Нахлест между соседними планками делают 10 см. Если планки крепить без нахлеста, то они будут вибрировать при сильном ветре.

Аэроэлементы свеса

Наряду с карнизными планками рекомендуется вдоль всей длины карниза установить аэроэлементы свеса. Их решетчатая конструкция, видом похожая на гребенку, служит защитой от птиц, одновременно обеспечивая вентиляцию кровли. Этот элемент очень важен, если используется металлочерепица (или профнастил) с высоким профилем.

Торцевые (ветровые) планки – (фронтонный узел)

Схема устройства фронтонного узла.

Торцевые (ветровые) планки прикрывают кровлю с торца на фронтонах. Они выполняют не только декоративную функцию, но и служат для защиты крепежа металлочерепицы от разбалтывания, которое происходит в результате порывов ветра, пытающихся подорвать металлочерепицу снизу. А еще торцевые планки защищают от попадания влаги. Крепить ветровую планку необходимо и сверху к кровле, и сбоку к торцевой доске после установки всех листов металлочерепицы.

Существуют технологические тонкости в устройстве торцевых планок. Крепить их нужно снизу вверх от карниза к коньку с нахлестом 10 см. Верхнюю планку нужно завести под коньковый элемент. Ветровую планку необходимо установить так, чтобы она перекрывала верхний гребень крайней волны. Если это невозможно, то необходимо край листа кровли подогнуть вверх. Если этого не сделать, то под металлочерепицу будет проникать вода.

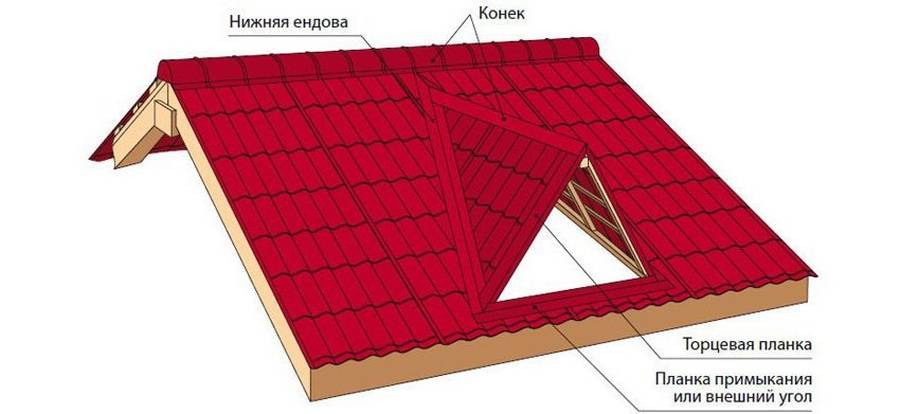

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

• вальмовая;
• крестообразная;
• двускатная, пр.

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

• Т-образные;
• Г-образные;
• крестообразные.

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

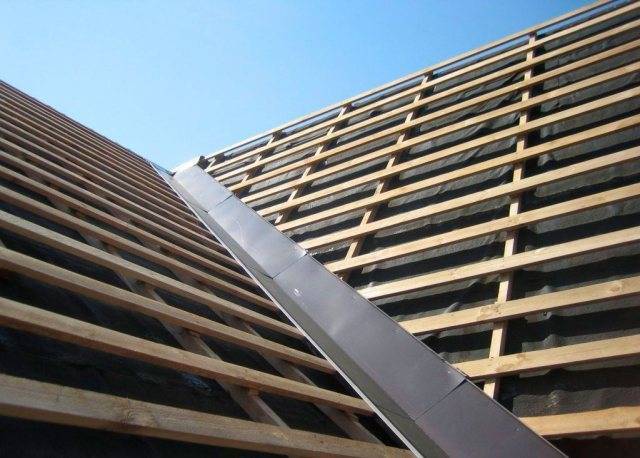

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

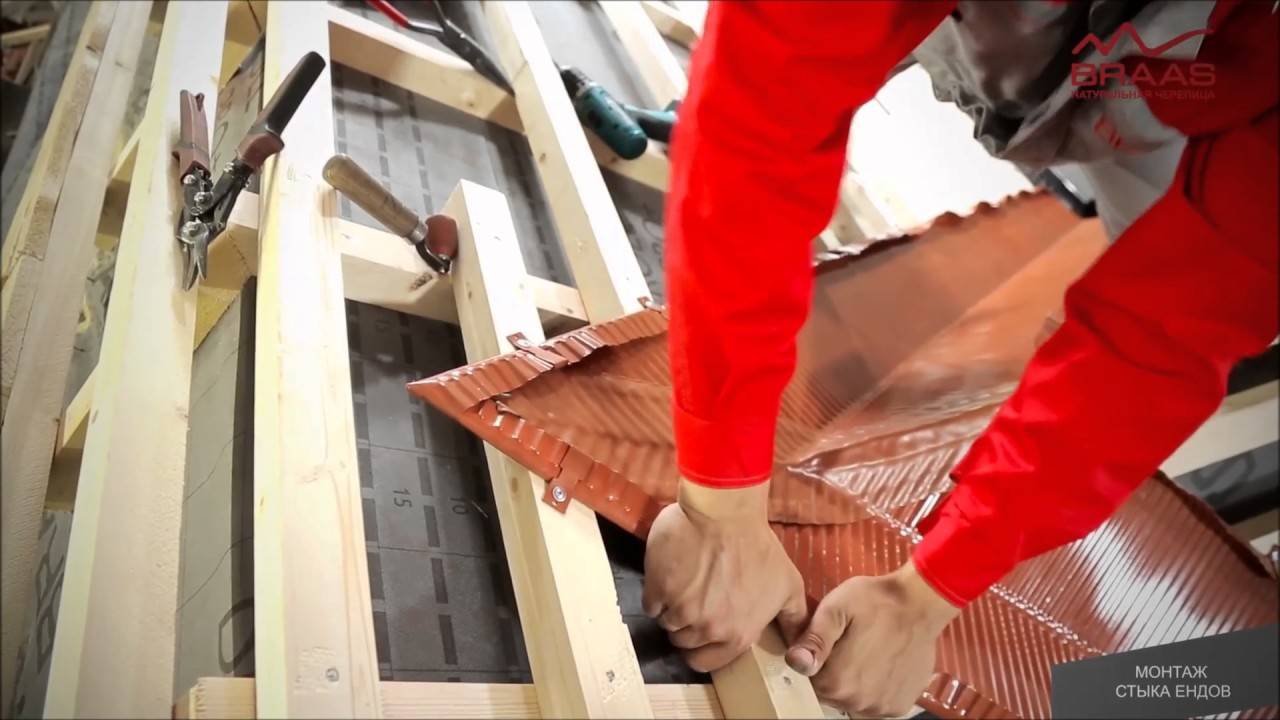

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик)

Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

• специальными саморезами ближе к краю;
• кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Что такое ендова, ее функции

Ендовой называют как сам угол, сформированный скатами, так и конструктивные элементы, из которых монтируется соединение. Функция ендовы заключается в отведении влаги (осадков, талых вод). Она обеспечивает защиту от попадания снега и влаги под кровельный настил на стыке примыкающих плоскостей.

Этот узел кровли испытывает повышенные нагрузки – в ендове скапливается снег, сюда стекается вода с примыкающих скатов. Ошибки, допущенные при проектировании ендовы и монтаже элементов, из которых состоит узел, приводят к тому, что кровля начинает протекать и влага вызывает повреждение стропильной системы.

Ширина желоба, по которому влага уходит из места сопряжения скатов крыши здания, зависит от его длины и угла наклона. Чем больше длина и меньше уклон, тем шире должен быть элемент, отводящий воду.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

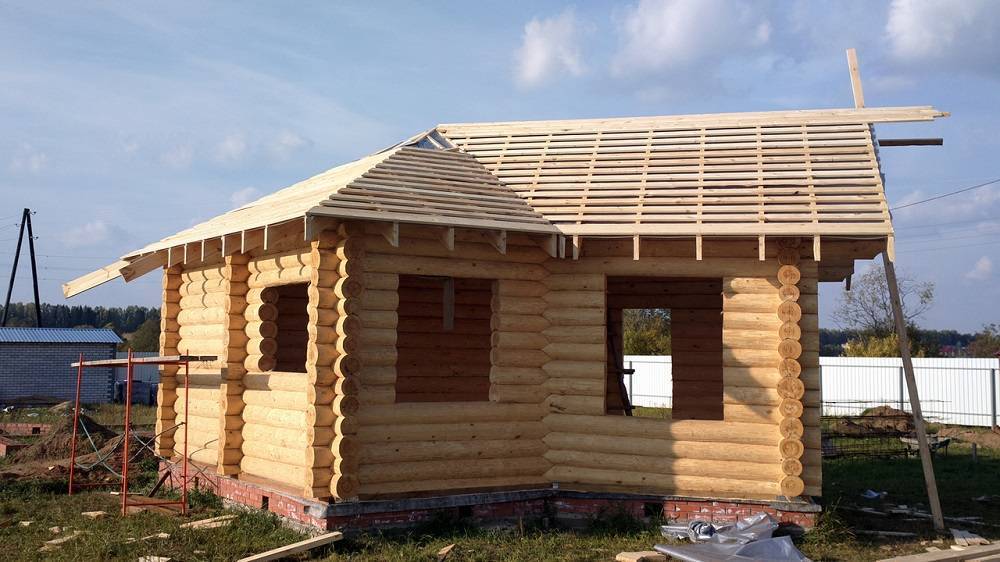

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы:

• открытые;
• закрытые;
• переплетенные.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Видео инструкция позволит разобраться в тонкостях возведения стропильных и кровельных конструкций наиболее популярных типов.
