Конструкции фундаментов под дом

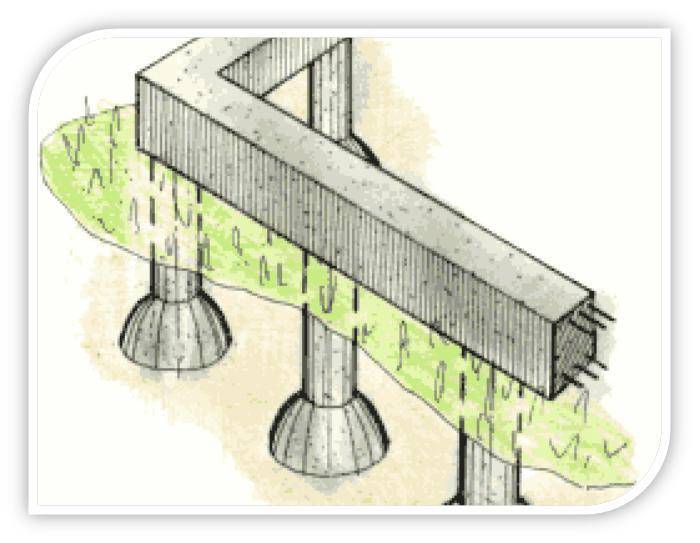

Столбчатый тип фундамента для частного дома

В каркасных и щитовых малоэтажных домах используют столбчатый фундамент (фото 4). Столбы крепят один к другому с помощью балок. Это – простой, недорогой, и ненадёжный вид основания. Его используют для небольших домиков с легким весом.

Достоинствами такого основания считается:

  • возможность установки на любом виде грунта (кроме подвижных и пучинистых);
  • экономия на материале и трудозатратах;
  • хорошая скорость при устройстве.

К негативным сторонам столбчатого фундамента относят относительно слабую прочность с возникновением проблем для устройства цоколя, подвала. В этом случае приходится возводить дополнительно стены между столбами столбчатого фундамента.

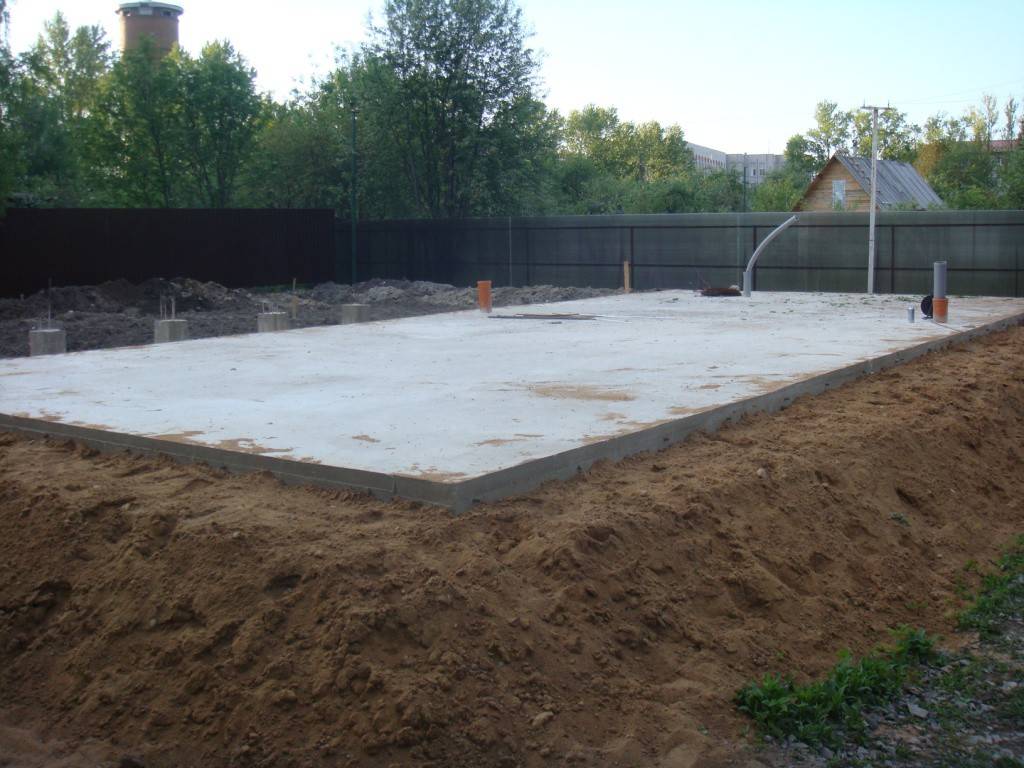

Обзор плитного фундамента

Еще одним вариантом фундамента для домашнего строительства, который достаточно часто применяют, является плитное основание. Он обладает видом сплошной или решетчатой плиты, которая выполняется из железобетонного монолита или сборных железобетонных балок с заделанными стыками. Плитные фундаменты, обычно, возводят по всей площади сооружения. Его применение оправдано на почвах, подверженных сильному и неравномерному сжиманию, а также на просадочных и пучинистых грунтах. Его иногда еще называют «плавающим». Также он будет полезен там, где уровень грунтовых вод находится меньше 1 метра от поверхности земли, а также во время возведения многоэтажных сооружений. Отлично держит как вертикальные, так и горизонтальные движения.

Достоинства:

  • Легкость в возведении;
  • Можно построить на подвижных, просадочных и пучинистых грунтах.

Недостатки:

Высокая стоимость – имеет высокий расход арматуры и бетона.

Как рассчитать глубину и ширину

Параметры ленты определяются несколькими факторами:

  • Вес дома.
  • Состав и несущие способности грунта.
  • Уровень залегания грунтовых вод.

Расчет ширины и глубиныДля создания проекта необходимо участие профессионалов, имеющих соответствующее образование и опыт.

При этом, следует учитывать некоторые общие правила. Например, толщина ленты на 10 см должна превышать толщину стен. Несущая способность бетона очень высока, и иногда идут на компромисс — увеличивают толщину ленты непосредственно под самой стеной, образуя подобие козырька.

Глубина заложения

Мелкозаглубленные ленты обычно погружают на глубину от 70 до 50 см, в зависимости от величины морозного пучения грунта.

В любом случае, определять параметры ленты должен проект, составленный и рассчитанный грамотными специалистами.

Как сделать утепление фундамента частного дома

В северных регионах теплоизоляция фундамента – один из основных процессов. Здесь несколько вариантов проведения:

  1. Использовать утепленную несъемную опалубку. Она изготавливается из пенополистирольных плит, внутрь которых и заливается бетонный раствор.
  2. Уложить и прикрепить те же полистирольные плиты на стенки залитого фундамента. Крепление производится с помощью грибовидных саморезов из пластика или битумной мастикой, которая в свою очередь будет выполнять и функции гидроизоляции.
  3. Обложить фундамент снаружи или изнутри кирпичной кладкой.
  4. Оштукатуривание поверхностей.

Так утепляют фундамент снаружи плитами из пенополистирола

Расчёт фундамента под дом с плитным основанием

Плитный фундамент универсален, так как он подходит практически для всех типов почв (торфяные, болотистые, песчаные) и зданий. Именно такой фундамент заслужил право считаться самым надёжным. По-другому его называют монолитным. Единственным недостатком считается дороговизна возведения.

Особо стоит отметить достоинства монолитного основания:

Плитный фундамент универсален и считаться самым надёжным

  1. Способность выдерживать большие нагрузки. Плитные фундаменты обладают самой высокой несущей способностью, поэтому они могут закладываться в основе одно- и многоэтажных зданий из разных по тяжести стройматериалов.
  2. Есть условия для полноценного обустройства цокольного этажа и отмостков.
  3. Простота технологии закладывания плитного фундамента. Доступна даже частному застройщику.
  4. Монолитная плита самая долговечная, срок её службы составляет свыше 150 лет.
  5. Создание монолитного основания не требует слишком объёмных земляных работ: глубина заложения такого фундамента минимальная.

Расчёт плитного фундамента: на что обратить внимание

Монолитный фундамент, по сути, является мелкозаглубленным. Верхняя поверхность заливки бетона производится вровень с землёй. Плоскость плиты должна быть на 0.2 метра больше основания дома со всех сторон.

Для тяжелых двухэтажных домов нужна армированная плита толщиной 300 мм

Толщина бетонной плиты варьируется от 150 до 350 мм в зависимости от типа грунта, глубины подземных вод и общей массы постройки.

При строительстве частного дома расчёт монолитного фундамента производится на основе усреднённых значений. Так, для лёгких хозпостроек подойдёт толщина плиты 150 мм и один ряд арматурной сетки, для двухэтажных лёгких домов – 250 мм и объёмная двухуровневая арматурная сетка, а для двухэтажных домов из бетона и кирпича с тяжёлыми кровельными перекрытиями – 300 мм и объёмная двухуровневая армация.

Расчёт арматуры для фундамента производится довольно просто. Допустим, что надо рассчитать количество и общий метраж арматурных прутов для плиты размером 7х8. Толщина плиты будет 20 см. Установлено, что расстояние между прутьями в среднем принимается за 20 см. Сетка будет двухуровневая.

Толщина монолитной плиты варьируется от 150 до 350 мм

  • число прутов в одном ряду: 8:0.2 = 40 и нужно добавить 1, получается 41;
  • так как необходимо сделать сетку, то будут ещё и перпендикулярные пруты: 7:0.2 = 35;
  • всего прутов понадобится: 41+35 = 76 в одном уровне и 76х2=152 прута для двух уровней;
  • обычно длина арматурного штыря имеет 6 метров, значит, общая длина арматуры равна 152х6 = 912 метров;
  • число вертикальных прутов для соединения вычисляется по числу пересечений в сетке: 41х35 = 1435;
  • толщина плиты 20 см, расстояние от краёв плиты внутри до каркаса должно быть не менее 5 см, поэтому длина соединительных штырей будет равна 20-5х2 = 10 см;
  • длина всех соединительных прутов: 1435х0.1 = 143.5 метра;
  • общая длина арматуры: 912+143.5 = 1055.5 метра.

Армирующую сетку не сваривают, а связывают специальной проволокой

Расчёт цемента на фундамент довольно прост. Количество и марка цемента зависит от состава бетона, который требуется применить для фундамента.

Если будущее строение является нестандартным, то размеры плитного фундамента вычисляются индивидуально с помощью специалистов.

Фундамент: виды и особенности

Как правило, определяющим фактором в этом вопросе для многих становится цена. Некоторые виды фундамента действительно помогают здорово сэкономить. И иногда недорогой фундамент приходится очень кстати, и дом, возведённый на таком основании, получается отличным. Чтобы подобрать качественный вариант и при этом не переплатить, нужно знать о свойствах каждого.

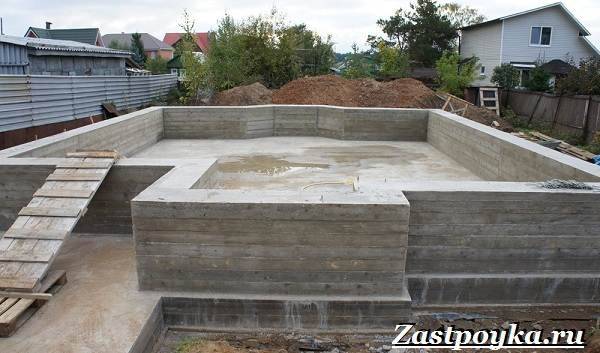

 Ленточный фундамент

Бывает двух видов: сборный и монолитный.  Первый собирается из заводских железобетонных блоков, второй делают непосредственно на участке.

Считается, что монолитный тип лучше, так как готовая конструкция лучше справляется с последующими нагрузками. Кроме того, лучше противостоит размытию грунтовыми водами.

Так же такой фундамент бывает мелко заглублённый и глубокого заложения. Выбор на глубоком заложении останавливают, если:

  • этажность планируемого здания более двух;
  • земля на участке имеет склонность к температурному расширению.

Сборный фундамент обладает своим рядом преимуществ. Например, отлично подойдёт для небольших построек хозяйственного назначения. Такое строительство не занимает много времени, потому что работы ведутся с фактически готовым материалом. И не приходится ждать несколько недель для набора прочности.

Блоки от проверенных производителей отлично выдерживают морозы. Если вы хотите сделать конструкцию её прочнее, приобретайте блоки, имеющие пазы. Они подойдут для строительства на различных видах грунта.

Плитный

Плитный фундамент отличается высокой надёжностью, особенно при возведении в проблемных грунтах.

Такое основание покрывает всю площадь дома, обеспечивая равномерное распределение нагрузки.

Подобный фундамент не дешев, потому что требует много строительных материалов, в первую очередь бетона и арматуры. Но при этом любая деформация при эксплуатации здания исключается.

Для такого фундамента подготавливают котлован, затем основание, и, после армирования, всё окончательно заливается бетонным раствором.

В зависимости от толщины плиты такой фундамент может выдерживать дома до 5 этажей! Так же на нём можно возводить протяжённые здания. Он выручает, если почва на месте неблагоприятна для строительства.

Если говорить о недостатках подобного типа фундамента, то можно выделить два.

  • Во-первых, это достаточно дорого. Наверное, это самый затратный вариант.
  • Во-вторых, тип конструкции исключает подвальные помещения, но вы всегда можете добавить цокольный этаж.

Свайный фундамент

Бывает трёх разновидностей:

  1. Забивной. Такой фундамент используется для постройки многоэтажных домов и рассчитан на серьёзные нагрузки. Длина забиваемых опор доходит до двенадцати метров, это обеспечивает высокую надёжность и долговечность.
  2. Буронабивной. Такие сваи бывают как заводского качества, так и самодельные. Последние подойдут скорее для небольших построек. Их устанавливают вручную, без использования специальной техники. В то время как промышленные сваи дают настолько же прочную конструкцию, как забивные.
  3. Винтовой. Подойдёт для возведения небольших построек, предпочтительно из дерева. Его обычно выбирают для каркасных строений и маленьких домов из бруса. Полная установка занимает всего неделю.

Столбчатый

Опоры располагаются на расстоянии нескольких метров друг от друга. Для создания единой конструкции получившиеся столбы обвязывают, чтобы вес будущей постройки распределялся по фундаменту равномерно.

Бывает двух видов: монолитный и сборный. Сборный фундамент возводится из блоков или кирпича, монолитный же – это забетонированная цементная труба.

Такое основание не подойдёт для тяжеловесных конструкций из кирпича или бетона. Оно рассчитано на каркасные дома и строения из дерева не более двух этажей в высоту.

Истинно кессонный фундамент для частного дома

Эта основа используется не просто в обводненных почвах, а в обводненных с внутренними обломками скал и прочих твердых субстанций, к примеру, утопленной древесины. Под такими субстанциями разработка грунта невозможна.

Проходить почву насухо трудоемко, поскольку нужны отводы воды. Обойтись без них помогают кессоны. Это опрокинутые ящики. Их опускают на нужную глубину, нагнетая внутрь воздух. Его давление на стенки кессона уравновешивает давление воды.

Вот и шанс разработать почву. Для этого на глубине должны быть люди. В общем, вот он – высший пилотаж частного строительства. На такие дорогостоящие «жертвы» идут в случае крайней необходимости, к примеру, если неблагополучный участок расположен в уникальном, примечательном месте или памятен. Обычно же, от сложных земель стараются избавиться.

Кессоны делают из железобетона. Высота камеры должна быть от 220-ти сантиметров. Вниз устройство идет по опускному колодцу, поддерживаемое специализированной техникой. Максимальная заглубление фундамента равно 45-ти метрам.

К кессону примыкает шлюз. Рабочие сначала входят в него. Начинается постепенное доведение давление в шлюзе до показателей в камере. Привыкнув, рабочие переходят в кессон. Из него выходят еще медленнее.

Быстрое снижение давление приводит к небезызвестной кессонной болезни. В общем, потратить на возведение фундамента, даже для небольшого дома, придется миллионы.

Внешне его основа выглядит как монолитный стол из бетона. Под его «крышкой и меж «ног» действует давление вовне. Извне идет сжатие с боков и, конечно, нагнетается масса сверху вниз (на «столешницу»).

Как выбрать?

Как бы тщательно ни была выполнена подбетонка, дренаж, если тип основного фундамента избран неправильно, все эти работы и конструкции окажутся почти бесполезными. Когда строительная площадка сложена легко движущейся мокрой глиной или пылящим песком, склонным к глубокому промерзанию, не стоит выбирать ленточный фундамент. Как только наступит весна, морозное пучение сменится опусканием. Это неизбежно повлечет возникновение трещин и даже разломов. Что хуже всего, даже немедленный ремонт по всем правилам с использованием адекватных инструментов и материалов уже окажется бессилен.

Но если подобных проблем с грунтами нет, лента имеет явное преимущество — ускоренный монтаж даже без помощи профессионалов. Потому именно ее рекомендуют рассматривать в первую очередь для жилого дома, дворовых построек и бань. Монолитный ленточный фундамент из бетона способен проработать до 150 лет, и при этом смонтировать его смогут все, даже не тратя деньги на аренду мощных строительных машин. Плата за ленту очень велика, и смонтировать ее в холодные месяцы нельзя.

Проблемные грунты, встречающиеся довольно часто, особенно в районах нового освоения, легко «победить», используя плиту. Скорость ее монтажа при одинаковом уровне подготовки та же самая, что и у ленточного основания. Плитные подложки уверенно заливаются за 1-2 месяца собственными силами. Точнее, заливка происходит быстрее, но много времени требует застывание смеси. При подъеме и спуске постройки на плите движутся равномерно, и это исключает опасность их разрушения.

Решение проблемы сложного грунта возможно и за счет свай. Буронабивной тип их монтируется исключительно при помощи специальной техники, причем весьма разнообразной — потребуются и перекачивающие бетон системы, и грузоподъемники, и бурильные аппараты. Если планируется обустроить вокруг свайных опор замок из глины, подавать ее придется особыми насосами. Конечно, использование целого парка машин и привлечение нескольких профессионалов заметно удорожает строительные работы.

Ленточный фундамент для частного дома

Включен в востребованные виды фундаментов. Ленту считают золотой серединой меж добротностью и доступностью. Речь о мосте бетона под внешними стенами строения. Альтернатива – сборный фундамент. В нем лента – сложенные в композицию плиты. Устанавливают блоки с помощью спецмашин.

Под домами из дерева и газобетона фундамент заглубляют максимум на 70 сантиметров. Обычно, для двухэтажного строения хватает 40-60-ти. Если же дом массивный, к примеру, кирпичный, да еще и почва зыбкая и сильно промерзающая, ленту фундамента уводят на глубины от 70-ти до 90-та сантиметров.

Дабы тяжесть дома распределилась максимально равномерно, змейку из бетона ставят на тонкую сплошную плиту-основание. Так же, это оправдано при обустройстве подвальных и цокольных этажей.

Выдержать солидные нагрузки ленточной заливке помогает, так же, закладка арматуры и бутирование. Последнее подразумевает «разбавление» цемента примерно третью крупных осколков кирпича, карьерных камней.

Они, как и арматура, упрочняют ленту фундамента. Впрочем, какой бы она ни была, рекомендуется максимум для 3-этажных легких и для 2-этажных тяжелых домов стоящих на сухой, непучинистой земле.

Плюсы использования свайного основания

Оценивая все о фундаментах для частного дома, важно отдельно обратить внимание на плюсы, связанные с выполнением свайного типа основы для будущего строения. При их выполнении применяются сваи из различного материала:

При их выполнении применяются сваи из различного материала:

  • Дерево выбирают в случае планирования строительства небольшого строения из древесины. Используется чаще всего специально обработанная сосна.
  • Для строительства больших зданий рекомендуется применение железобетонных свай
  • Сваи из металла могут быть рекомендованы в тех случаях, когда по разным причинам отсутствует возможность использования жб свай
  • В экстремальных условиях при строительстве частных домов, например, на болотистых почвах может использоваться сочетание свай из металла и железобетона.

Виды свайных фундаментов и классификация свай

Виды фундаментов свайного типа также предполагают использование при введении свай в грунт различных технологий:

  1. Забивные сваи внедряются в грунт с помощью использования специальных гидравлических молотков. Использование такого типа создания основания для строения рекомендовано только в случае отсутствия в непосредственной близости с местом работ других зданий из-за возможности повредить вибрацией, создаваемой работой гидравлического молотка.
  2. Вдавливаемые сваи заглубляются в почву с помощью специальных гидравлических насосов.
  3. Набивные сваи создаются с использованием заливки бетона в специально предварительно пробуренные скважины.
  4. Винтовые сваи ввинчиваются по принципу шурупа в почву сами и удобны возможностью использования с любым типом почвы. Технология долговечна, но по стоимости дороже всех остальных вариантов.

Чего лучше не делать при постройке фундамента под частный дом

Существует ряд моментов, от которых следует воздержаться, если вы хотите, чтобы ваш фундамент стал надежным и долговечным основанием для постройки:

  • фундаменты под дом из пеноблока не стоит делать из свай. Они рассчитаны на большие нагрузки, а это значит, что вы только зря потратите средства;
  • ленточные и столбчатые фундаменты не стоит использовать на илистых грунтах или грунтах с высоким показателем пучинистости – тут лучше подойдут сваи;

Основные причины разрушения фундаментов (силы: а — тяжести, б — сопротивления грунта, в — морозного пучения): 1 — проседание грунта; 2 — выталкивание фундамента; 3 — морозное пучение; 4 — опрокидывание опоры

Армирование необходимо для усиления конструкции и увеличения срока эксплуатации дома

Что это такое?

Фундамент — это подземная, намного реже подводная часть любого сооружения, транслирующая на грунтовое основание статические и динамические напряжения. Правильное проектирование подразумевает такую передачу импульсов, при которой невозможно превышение норм усадки и ускоренное разрушение дома.

Существует ряд приемов, при помощи которых достигается такой эффект:

  • рассредоточение действующих сил по значительной территории;
  • изъятие грунта до крепкой массы;
  • преодоление рыхлого слоя в отдельных местах за счет свай;
  • повышение прочности поверхностного массива.

Самый легкий вариант – это строительство на полностью скальном грунте, там усадки нет, или она чрезмерно мала. Гораздо тяжелее создавать и проектировать фундаменты там, где почва отличается повышенной сжимаемостью. Еще хуже для архитекторов и застройщиков территории с меняющимися свойствами грунта.

Конструктивные особенности и предназначение

Грунт любого типа способен выдерживать конкретный вес, не проседая. Человек этого обычно не видит, так как весит сравнительно мало, однако основательная конструкция одноэтажного частного дома или двухэтажного коттеджа весит не менее нескольких десятков тонн. Такой вес способна выдержать разве что цельная скала, но подобная местность на участке плюсом обычно не считается, поэтому дома возводят на более мягком грунте.

Фундамент – это как раз заменитель такой скалы, который позволяет сделать основание более устойчивым. В современные СНиП входят конкретные нормы, касающиеся сооружения фундаментов. Главный ГОСТ, регламентирующий возведение таких конструкций, – это СП 22.13330.2016 «Основания зданий и сооружений». Игнорирование норм, указанных в этом документе, может не только привести к разрушению здания, но и повлечь за собой ответственность за нанесенные убытки.

Для сооружения фундамента используются материалы более твердые, нежели окружающий грунт. Обычно это бетон, камень или древесина – в зависимости от веса будущей конструкции. В большинстве случаев устройство основания предполагает, что оно проникает вглубь грунта ниже уровня промерзания. Это гарантирует, что промерзшая земля не вспучится, поэтому риск растрескивания стен и расхождения узлов здания расценивается как незначительный. Исключением может стать разве что ситуация, в которой легкий садовый домик обустраивается поверх непучинистых грунтов.

Точный выбор разновидности фундамента зависит от многочисленных факторов, среди которых не только вес строения, но и его архитектурная форма, специфика грунта, уровень сейсмической активности в регионе, при этом некоторые виды материалов выдвигают собственные требования к условиям проведения работ. Например, с бетоном можно работать только при температуре выше 5 градусов, так что в зимнее время выполнить заказ можно только при условии электроподогрева.

Как рассчитать материалы

Строительство фундамента – это расчет и самих материалов. Потребуется определить количество бетонной смеси, арматуры и свай. В отдельных случаях вычисляют и объем требуемого кирпича, например, для столбчатого фундамента. Полученные данные помогут избежать лишних расходов. В том числе и на транспорт. Кроме того, это в целом сокращает время возведения строения.

Количество бетона

Нет разницы, решили ли вы заказать работы по возведению основания или монтируете его самостоятельно, прикинуть необходимый объем бетона не будет лишним. Сделать это очень легко. Расчет ведется по одной простой формуле. Вам необходимо взять уже вычисленное выше значение площади, умножить это число на его высоту. Результатом будет объем конструкции. Это и есть то, сколько нужно бетона на фундамент.

Арматура и проволока

Несколько сложнее посчитать количество арматуры. Все зависит от самого типа основания, вида почвы и веса здания. Чем больше последний фактор, тем толще должна быть арматура. Она должна занимать не менее 0,001% поперечного сечения основания конструкции любого типа. Это касается ребристой арматуры. Гладкая же является только связующей, поэтому ее потребуется меньше в 1,5-2 раза. Проволока для вязки арматуры берется из расчета 20-30 см на одно соединение.

Расчет количества свай

Чтобы произвести расчет свайного фундамента, потребуется вычисленное выше значение требуемой площади. В формуле оно является основной величиной. Ее и нужно поделить на площадь поперечного сечения одной сваи. Результатом будет их количество. К примеру, требуемая площадь – 6 м2, а поперечное сечение свай – 0,3 м2, то получается следующее – 6/0,3 = 20. Итог – потребуется 20 свай.

Итог

Давайте подведём итоги.

Итак, для строительства небольших зданий из бруса или дерева подойдут столбчатый и свайный  фундамент.

Для многоэтажных построек из кирпича или бетона однозначно нужен ленточный или плитный тип.

Конечно, любые обобщения в таком деле условны. Потому что мы только что перечислили множество факторов, которые влияют на окончательный выбор. Поэтому каждый конкретный случай нужно рассматривать индивидуально.

Не стесняйтесь обращаться за помощью к профессионалам. Строительство фундамента для частного дома –  очень ответственный процесс. Тут нельзя экономить или пренебрегать чем-то, что на первый взгляд может показаться несущественным.

Надеемся, что этот материал поможет вам разобраться в тонкостях возведения фундамента.
