Плиты фундаментные железобетонные: виды – прямоугольные и плоские и армированные

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Как рассчитать толщину плиты

При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:

Первый этап: Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.

Второй этап: Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).

Третий этап: Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.

С подсчетом размеров плитного монолитного фундамента проблем обычно не возникаетИсточник znaybeton.ru

Четвертый этап: Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).

Пятый этап: После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).

Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытияи других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.

Видео описание

Как рассчитывается фундамент на онлайн калькуляторе, смотрите в видео:

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Видео описание

Как на самом деле рассчитывают фундамент профессионалы наглядно показано в следующем видео:

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы

1. Изучить характер грунта.
2. Определить уровень водоносных слоев.
3. Рассчитать нагрузочную способность основания.
4. Очистить стройплощадку от мусора и растительности.
5. Выполнить земляные работы.
6. Разровнять поверхность почвы.
7. Выполнить разметку.
8. Постелить геотекстильную ткань.
9. Уложить дренажные трубы.
10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

1. Смонтируйте щитовую опалубку.
2. Постелите гидроизоляционный материал.
3. Уложите листовой теплоизолятор.
4. Соберите силовой каркас, для которого вяжется армирующая сетка.
5. Подготовьте бетонный раствор в необходимом объеме.
6. Произведите заливку фундамента в один прием.
7. Осуществите вибрационную трамбовку бетона.
8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

• для сборки арматурной решетки используйте вязальную проволоку;
• во время твердения бетона поддерживайте постоянную влажность;
• на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

• повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
• увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
• долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.

Монолитная ЖБ плита отличается повышенной прочностьюВажная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

• плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
• при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

Армирование

В зависимости от прочности, геометрических размеров армирование выполняется по-разному. Используются следующие варианты усиления:

• Каркасом из 2-х сеток, сваренных между собой – для плит, имеющих ширину 2,0-3,2 м.
• Одиночной, плетеной сеткой – при ширине 0,6-1,6м.

Плиты железобетонные ФЛ – универсальное изделие

В документации регламентирована установка сетки либо арматурного каркаса. Для плит различных типоразмеров расстояние от контура усиления до поверхности составляет 30 мм. Это обеспечивает необходимую величину предохраняющего слоя. При заливке фиксация арматуры должна осуществляться неметаллическими материалами, включая пластмассовые прокладки. Требования по диаметру арматуры дифференцируются в зависимости от типов усиления, строповочных устройств, их количества. Потребность в прутке для изготовления приведена в спецификации арматуры.

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

• подбор геометрических параметров;
• расчет бетона на фундамент;
• и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагружения	Вычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)	36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича	6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки	20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия	2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша	6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное	2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое	36м2*180кг/м2*1,4 = 9072 кг
Сумма	349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

• Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
• При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Что это такое?

Основание типа железобетонная плита представляет собой литую армированную конструкцию из бетонного раствора, залитого в одной плоскости.

Сфера применения

Железобетонные плитные основания обладают достаточными эксплуатационными характеристиками, чтобы использовать их при строительстве:

• кирпичных,
• деревянных,
• каркасно-щитовых одноэтажных домов,
• построек из пенобетона,
• гаражей,
• летних кухонь и других легковесных сооружений.

За счет большой опорной площади фундамент остается устойчивым по отношению к проседанию практически на всех типах грунтах и при любом уровне залегания подземных источников.

Плюсы и минусы конструкции

Обратить внимание на фундамент из плит ЖБИ заставляют следующие преимущества такой конструкции:

• большая площадь опоры, что позволяет снизить нагрузку на грунт;
• отсутствие значительных земляных работ, т.к. для фундамента не требуется глубокого котлована;
• простота и большая скорость монтажа;
• возможность одновременного использования в качестве напольного перекрытия;
• снижение затрат по сравнению с монолитным фундаментом;
• возможность прокладки инженерных коммуникаций в пустотах плит.

При выборе данного варианта нельзя забывать о наличии недостатков:

• необходимость привлечения грузоподъемных механизмов для укладки плит, а также наличия подъездных путей для транспорта, доставляющего их;
• нестабильность качества различных изделий, что требует очень внимательного подхода при покупке готовых плит;
• более низкая несущая способность по сравнению с монолитной плитой, залитой с армировкой на месте строительства;
• большие сложности в обустройстве подвала.

С учетом плюсов и минусов фундамента из готовых железобетонных плит можно сделать вывод:

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

• мелкозаглубленный;
• заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

• Расчет железобетонной монолитной плиты перекрытия
• Первый этап: определение расчетной длины плиты
• Определение геометрических параметров железобетонного монолитного перекрытия
• Существующие виды нагрузок, сбор которых следует выполнить
• Определения максимального изгибающего момента для нормального (поперечного) сечения балки
• Некоторые нюансы
• Подбор сечения арматуры
• Количество стержней для армирования монолитной железобетонной плиты перекрытия
• Сбор нагрузок — некоторый дополнительный расчет

Преимущества плитного фундамента

Большая площадь и наличие пространственного армирования позволяет значительно снизить давление фундамента на грунт (до 0,1 кг/см2) и переносить знакопеременные нагрузки, возникающие из-за разнообразных подвижек грунта. Так как плиточный фундамент располагается под всей площадью строения, его использование в большей степени оправдано при строительстве объектов сравнительно небольшого размера.

Главными сильными сторонами плитных фундаментов являются:

• простота и относительно невысокая стоимость изготовления и монтажа монолитной плиты (благодаря возможности выгрузки бетона прямо из автобетоносмесителей и, как следствие, отсутствию необходимости использования дорогостоящего бетононасоса). При условии проведения работ под должным контролем заказчика, заливка такого фундамента может производиться даже строителями, обладающими низкой квалификацией, которым достаточно объяснить, где брать, куда лить и как разравнивать;
• высокий показатель несущей способности, который обусловлен большой площадью соприкосновения с грунтом. В качестве примера можно упомянуть, что монолитная фундаментная плита, на которой располагается 63-метровая лифтовая колонна Останкинской башни, имеет толщину всего 1 метр;
• благодаря общей платформе, которая не подвержена локальной деформации, сохраняется гарантированная целостность стен строения. В зимний период в конструкции не образуется провалов и выгибов, так как она опускается и поднимается равномерно. Данное свойство обусловлено тем, что монолитная плита представляет собой негнущуюся жёсткую площадку, на которой расположены колонны и стены;
• возможность использования фундамента в качестве чернового пола цокольного этажа. В этом случае не требуется использование на цокольном этаже каких-либо дополнительных плит перекрытия, что значительно экономит средства;
• возможность использования монолитного плитного фундамента на так называемых сложных грунтах, благодаря тому, что при его устройстве практически не требуется проведение землеройных работ. Такая возможность позволяет максимально сократить трудоемкие и дорогостоящие работы в условиях мерзлого грунта, высокого уровня грунтовых вод и так далее.

Плиты перекрытия ПБ: чем отличаются от ПК

Оба типа бетонных плит (безопалубочные и канальные) широко используются для устройства перекрытий при возведении многоэтажных зданий, в малоэтажном индивидуальном строительстве домов из кирпича, разнообразных блоков и по монолитно-каркасной технологии. Это доступные экономичные панели, которые имеют как сходство, так и ряд различий. Если говорить об аналогии конструкций, то это многопустотность и идентичная толщина изделий, которая обычно составляет 220 мм. Чтобы разобраться в отличиях, следует уяснить, что же представляет собою каждый вид плиты.

Плиты ПК – это круглопустотные изделия из бетона, которые изготовляют способом опалубочного формования. Процесс состоит из заливки готовой смеси в металлические формы, куда предварительно уложены ненапряженные арматурные прутки и стальная сетка. Следующий этап заключается в вибрации и тепловой обработке материала. Параметры длины опалубочных плит зависят от габаритов опалубки, которые регулируются нормами. Максимальный размер длины плит перекрытия пустотных по ГОСТу составляет 9 метров. Стандартные типоразмеры ПК формируются по длине шага, равной 300 мм. Наличие таких элементов, как армированные ребра и пустоты обеспечивают высокую прочность изделия на изгиб при сравнительно небольшом весе изделий.

Плиты ПБ также являются пустотными. Их производят, загружая исходную бетонную массу на безопалубочную конвейерную вибрационную линию. После становления бетона его режут предназначенными для этого станками в соответствии с нужными размерами (кратностью шага в 100мм). Формируются жби плиты перекрытия из бетона классом не ниже В15, используется предварительно напряженная арматура или высокопрочные стальные канаты.

Одно из различий ПК и ПБ панелей – качество их поверхности. В плитах перекрытия ПК присутствуют и регламентируются ГОСТом размеры технологических трещин и допускаются незначительные отклонения в параметрах геометрических величин: длины, ширины толщины. Что касается плит ПБ, то благодаря усовершенствованной технологии (в процессе производства задействовано специальное разглаживающее оборудование) достигается образцовая точность формы и прямолинейная ровная поверхность.

Отличием данных видов плит перекрытия является также наличие в стандартных вариантах ПК строповочных петель, отверстия для которых выполняют в готовых панелях. Плиты ПБ подразумевают безпетлевое монтирование на объекте строительства.

Поскольку в ПБ изделиях отсутствует поперечное армирование, и они представляют собой конструкции балочного типа, то их можно распиливать поперек или под углом 45 градусов для создания перемычек, перекрытия эркеров и прочих архитектурных элементов.

Применение плит ПК обеспечивает удобство проведения внутридомовых коммуникаций. Сечение и форма пустот позволяет легко монтировать трубопроводы. В плитах ПБ при прокладке инженерии приходится ломать ребра жесткости между пустотами, имеющими вытянутую конфигурацию.

Объединяет оба типа перекрытий наличие пустот, гасящих лишние колебания и обеспечивающих высокий уровень звукоизоляции и теплозащиты здания. К тому же воздушные камеры делают конструкцию относительно легкой. К примеру, вес пустотной плиты перекрытия размером 6х1,5 м весит порядка 3 тысяч кг.

Изготавливают пустотные конструкции плит из тяжелого и конструкционного бетона. В малоэтажном частном строительстве применяются обе версии панелей перекрытия. Каждый застройщик выбирает тот или иной вариант, исходя из своих субъективных взглядов на данную продукцию.

Преимущества

Плитный фундамент армируют по всей площади

Устройство монолитной фундаментной плиты требует армирования по всей площади. Это способствует тому, что основание движется одновременно с почвой: при промерзании почвы поднимается, а при повышении температуры опускается.

Преимущества:

• надежность, прочность;
• способность выдержать массу многоэтажного дома;
• срок эксплуатации 150 лет;
• предохраняет постройку от неравномерной усадки и растрескивания.

Недостатками является высокая стоимость фундамента из монолитной плиты, сложность расчетов несущей нагрузки и большой объем земельных работ.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

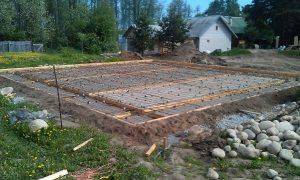

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

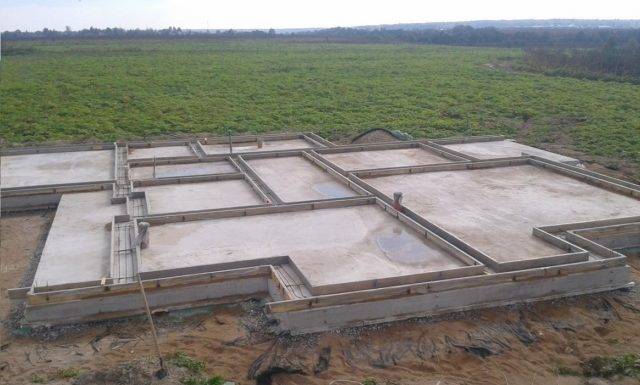

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru
