Расчет плиты фундамента на онлайн калькуляторе – что надо знать

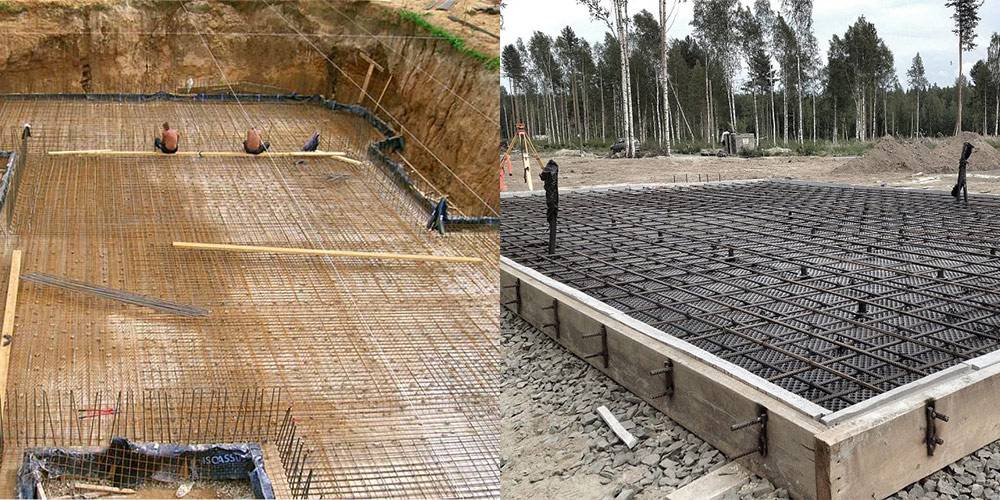

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

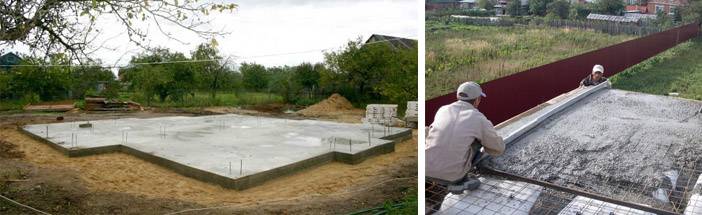

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной

В домах с цоколем под наливной пол нужен дополнительный слой полимерного утеплителя. Можно использовать прочные марки листового пеноплекса.

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Инструкция для калькулятора расчета плитного фундамента

Укажите необходимый масштаб чертежей.

Заполните размеры в миллиметрах:

X – Ширина фундамента определяется шириной Вашего дома, с учетом несущей способности грунта.

Y – Длина фундамента, как и предыдущий параметр зависит от габаритов дома.

H – Высота поперечного сечения (т.е. толщина плиты) выбирается с учетом характера грунта, глубины закладки и нагрузок действующих на основание во время эксплуатации. Значение H принимается в пределах 150-400 мм (рекомендуемое – 250 мм).

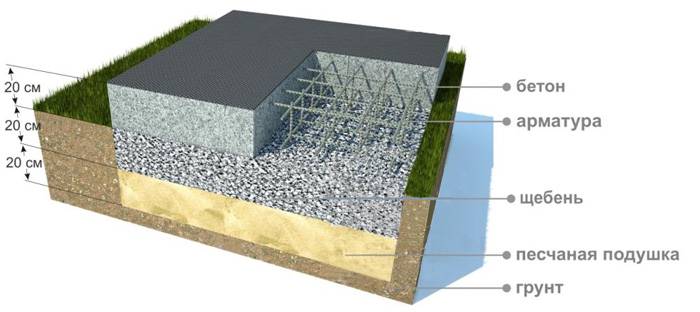

Плитный фундамент предполагает подготовку основания – рытье котлована глубиной примерно до 500 мм (для кирпичных сооружений, для более легких построек меньше) с последующей подсыпкой песка – слоем около 300 мм и щебня ≈200 мм. Материалы для обустройства гравийно-песчаной подушки необходимо учитывать дополнительно. Объём работ по рытью траншеи или котлована Вы можете оценить при помощи нашего калькулятора. Поверх песчаной подсыпки обязательно нужно устроить гидроизоляцию, поскольку без нее вода из бетонного раствора уйдет в песок, что значительно снизит прочность плиты.

Параметры арматуры:

Z – Длина ячейки, т.е. расстояние между продольными рядами арматуры. В железобетонных и плитах согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции» (Актуализированная редакция СНиП 52-01-2003) величина Z выбирается порядка 200 мм – при высоте поперечного сечения H <= 150 мм, при значении H > 150 мм – Z ≈ 400 мм.

W – Ширина ячейки между поперечными рядами принимается – от 75 до 400 мм.

R – Число рядов арматуры. Классическая схема армирования предполагает установку двух рядов арматуры, при этом нижний ряд арматуры работает на растяжение, верхний – на сжатие. Полезные рекомендации касаемо расчета армирования можно почерпнуть из СП 63.13330.2012.

Вес 1 м арматуры зависит от ее диаметра. Примерный вес одного метра популярных диаметров железной арматуры приведен в таблице.

Диаметр арматуры, мм	Вес 1 погонного метра арматуры, кг
6	0,222
8	0,395
10	0,617
12	0,888
14	1,21
16	1,58
18	2
20	2,47
22	2,98
25	3,85
28	4,83
32	6,31

Параметры опалубки:

Доска в толщину для сборки опалубки принимается от 25 мм до 50 мм.

Доска в длину. Этот параметр обычно выбирается порядка 4000-6000 мм, в зависимости от выгодности цены на доску для опалубки.

Доска в ширину. Для изготовления опалубки используют обрезную доску шириной 100-200 мм.

Важно покрыть собранную опалубку изнутри полиэтиленовой пленкой, это исключит протечку бетона и даст возможность повторно использовать доски в строительных целях. Параметры состава бетона:

Параметры состава бетона:

Масса мешка, кг – здесь введите, сколько весит 1 мешок цемента в килограммах.

Пропорции бетона по массе. Ориентировочное соотношение компонентов для бетонной смеси – на 1 часть цемента берется 2-3 части песка, щебень – 4-5 частей, вода — 1/2 части (смесь должна быть пластичной и не слишком жидкой). Однако в зависимости от требуемой марки бетона, используемой марки цемента, характеристик песка, щебня, использование пластификаторов или добавок пропорции могут меняться. Типовые нормы расхода цемента для приготовления бетонов сборных и монолитных бетонных, железобетонных изделий и конструкций регламентированы СНиП 5.01.23-83.

Впишите цены на строительные материалы: цемент (за мешок), песок (за 1 тонну), доску (за 1 кубический метр) и арматуру (за 1 тонну).

Нажмите «Рассчитать».

Данный строительный онлайн калькулятор сделает расчет следующих параметров:

• площадь монолитной фундаментной плиты;
• необходимый объем бетона для заливки такого типа основания;
• площадь опалубки (т.е. площадь боковых поверхностей);
• нужное количество пиломатериалов для опалубки и их цену;
• сколько нужно мешков цемента, тонн песка и щебня на возведение плитного фундамента и стоимость этих составляющих бетона для заливки;
• также будет сделан расчет требуемого количества горизонтальных и вертикальных рядов арматуры, ее длину, вес и стоимость арматуры для фундаментной плит.

Обратите внимание, если высота плиты не кратна высоте доски, то количество досок рассчитывается с учетом перекрытия всей высоты плиты. Итоговая цена возведения плитного фундамента даст представление об уровне материальных инвестиций в основу Вашего дома и позволит принять обдуманное решение о целесообразности такого типа фундамента

Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов.

Виды монолитного фундамента

Глубина заложения фундаментов зависит от наличия или отсутствия подвала, цокольного этажа в здании, а также от других конструктивных особенностей. Ориентировочно глубину заложения фундамента можно принимать равной глубине промерзания грунта.

Фундамент глубокого залегания

Фундамент глубокого залегания строится ниже уровня промерзания грунта. Это позволяет фундаменту опираться на устойчивый слой земли. Такой тип фундамента достаточно универсален, позволяет оборудовать подвал, иногда используется для постройки крупных деревянных домов, но чаще всего такой вид фундамента сооружается для высоких каменных зданий. На постройку такого фундамента потребуется много времени и земляных работ.

Мелкозаглублённый фундамент

Данный вид фундамента может быть использован при постройке лёгких строений. Он не сложен в сооружении, так как для такого фундамента не требуется больших затрат сил и времени на земляные работы, а также мелкозаглублённый фундамент дешевле фундамента глубокого залегания. Также на него не будет оказывать влияние пучение грунта. Но такой тип фундамента подходит не для всех почв и не для любого здания.

Плитный фундамент

Из-за необходимости применения большого количества строительных материалов, это, пожалуй, самый дорогой тип фундамента. Его применение целесообразно при сложных геологических условиях на участке, где планируется строительство. Такой фундамент можно применять практически на всех типах грунта, включая глинистые, торфяные, болотные. Его применение допустимо на участках с большой глубиной промерзания почвы.

Ленточный фундамент

На сегодняшний день – это один из наиболее часто применяемых типов фундамента. Ленточный фундамент изготавливается из железобетона или бетона. Такие конструкции выдерживают нагрузку стен возведенных на основе тяжелых материалов, таких как бетон, керамзитобетон, шлакобетон, кирпич.

Строительство ленточного фундамента требует проведения дополнительных земляных работ, что делает его стоимость не самой низкой. Однако его использование особенно актуально для домов, в которых предполагается наличие подвала, цокольного этажа или гаража.

Фундаменты гаражей: расчет толщины плиты

В некоторых случаях при возведении конструкции используется фундамент-плита, расчет толщины которой необходимо проводить отдельно. Монолитное основание в виде большой однородной площадки является надежным вариантом даже для возведения довольно тяжелых и высоких зданий. Конечно, затраты на его создание могут оказаться большими, но в итоге можно получить устойчивый и надежный фундамент. С чего стоит начать?

Монолитная площадка

В большинстве случаев для постройки бань, загородных домов, сараев используют ленточный фундамент и бетонную стяжку. Их применение позволяет использовать минимум материала для создания устойчивого основания. Из-за этого ленточная конструкция применяется довольно часто.

Вторым типом фундамента является монолит. Однородное основание, сделанное из бетона и арматуры, не имеет стыков и заполняет всю площадь будущей постройки. Ее создание обойдется дороже, но общее время выполнения будет быстрее.

Кроме того, существует два пути формирования монолитного покрытия — заливка и укладка.

Пример хорошего и быстрого фундамента — уложенные железобетонные плиты. Одна или несколько плит привозятся на место стройки и укладываются в подготовленную яму.

Основные минусы этого варианта — это сложность транспортировки больших железобетонных плит и стоимость аренды оборудования для этого. Кроме того, определенное время может занять расчет толщины необходимой плиты.

Но если время поджимает, то это самый верный вариант. Не понадобится проводить расчет арматуры и других дополнительных элементов.

Чтобы не заниматься изнурительной перевозкой огромных плит, можно просто залить всю площадь бетонным раствором, предварительно собрав железный каркас. Однородное основание является более прочным, что позволит не тратить напрасно дополнительные материалы.

Ручной расчет

Рассчитать толщину монолитной конструкции можно по формуле: S>γn*F/(γc*R0), где:

• S — общая площадь рабочей площадки (она должна быть больше чем усилие, которое оказывается на фундамент);
• γn — коэффициент надежности, который равен 1,2;
• F — масса усилий, которая будет приходиться на фундамент (берется из расчета общей массы будущей постройки);
• R0 — показатель сопротивления почвы под рабочей площадью (выбирается из справочника).

Для расчета количества арматуры нужно взять ширину плиты (B) и разделить ее на шаг в метрах (0,2) а потом добавить один прут: n=B/0,2+1. Если длина площадки отличается от ширины, то в предыдущей формуле заменяем B на значение длины и получаем количество армированного материала по длине.

https://www.youtube.com/watch?v=pJkLoqCvt1Y

Если длина и ширина одинаковые, то полученный результат из первой формулы умножаем на 2 и получаем количество прутов для одного слоя сетки. В случае с монолитными конструкциями еще раз умножаем на 2, поскольку требуется минимум 2 слоя.

Защитные слои

В большинстве случаев прибегают именно ко второму, более длительному варианту. Он отнимает большое количество времени, но позволяет собственноручно спроектировать все детали и сэкономить на использовании спецтехники. Перед началом всех работ стоит взглянуть на чертеж будущей постройки и рассчитать ее примерную нагрузку на фундамент.

В зависимости от полученных цифр нужно произвести расчет толщины будущего основания. Это можно сделать, используя специальный калькулятор. Кроме того, для создания монолитной плиты потребуется выполнить и расчет арматуры, который включает в себя количество деталей и их толщину.

Все это позволит основательно подготовиться к выполнению последующих работ.

Стандартное значение толщины плитного фундамента составляет от 20 до 60 см. Плита должна формироваться на определенном углублении выкопанной ямы.

После того как расчет толщины будущей монолитной плиты закончен, нужно подготовить специальную подушку из гравия и песка.

Сперва укладывается примерно 10-15-сантиметровый слой гравия. Его нужно аккуратно разровнять и утрамбовать. Поверх гравия насыпается примерно столько же песка. Поверх полученной подушки нужно уложить 1-2 слоя гидроизоляции.

Такая мера позволит сохранить влажность плиты и предотвратит преждевременное разрушение фундамента. Только после всех этих процедур можно начинать заливку площадки и ее армирование.

Требования к монолитному фундаменту

Монолитный фундамент в соответствии с ГОСТ должен обладать следующими свойствами:

• Прочность. Чтобы фундамент был устойчивым и выдерживал все нагрузки, следует правильно рассчитывать глубину заложения фундамента, его несущую способность, размеры конструкции основания и его давление на грунт.
• Долговечность. Для обеспечения долговечности оснований сооружений необходимо выбирать морозостойкие и водостойкие строительные материалы, а также осуществлять надежную гидроизоляцию фундаментов.
• Экономичность. Достигается благодаря правильному расчету необходимого фундамента, то есть отсутствием перерасхода материалов.

Вывод

Напоследок хотим отметить – если вы не имеете представления о принципах расчета, лучше откажитесь от идеи самостоятельного определения нагрузок и геометрических параметров перекрытия. От надежности горизонтальной несущей конструкции зависит безопасность ваша и близких вам людей.

Пример расчета плиты перекрытия более детально рассмотрен в следующем видео:

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее
