Разнообразие газовых котлов с закрытыми камерами сгорания

Недостатки

К минусам можно отнести следующие качества газового настенного двухконтурного котла с закрытой камерой сгорания:

• Небольшая мощность. Система подогрева проточная и имеет ограничения по скорости и количеству используемой воды;
• Энергозависимость. При отключении электричества котел автоматически прекратит работу;
• Высокая цена. Некоторые пользователи считают этот вопрос спорным. Высокая цена на двухконтурные настенные газовые котлы отопления, судя по отзывам, окупается их высокой эффективностью, экономией пространства и удобством пользования;
• Сложность монтажа. Мероприятие разовое, поэтому экономить на нем не стоит. Установку доверять следует только высококлассным мастерам;
• Срок службы. Производитель гарантирует меньшее время безаварийной работы устройства, относительно котлов более простых конструкций.

Статья по теме:

Двухконтурный или одноконтурный?

Одноконтурный котёл только отапливает дом. Из достоинств такого вида нужно обозначить: невысокую стоимость, способен работать без давления от сети водоснабжения, при наличии бойлера нет недостатка в горячей воде.

Для того, чтобы обеспечить себя горячей водой, необходимо приобрести водонагревательный бак (бойлер) – это дополнительные траты, с учётом монтажа приравнивается к стоимости или выходит дороже двухконтурных котлов.
Двухконтурный котёл не только отапливает помещение, но ещё и обеспечивает горячей водой. Настенный двухконтурный котёл занимает меньшую площадь, чем одноконтурный с бойлером, не требуется подключать бойлер, несложная установка, нагревает нужное количество воды.

Недостатки данной разновидности:

1. Вода для ГВС имеет неравномерную температуру. Нагрев её происходит плавно.
2. Если кран находится далеко от котла, то вода стекает до тех пор, пока не будет нужной температуры. Второй контур запускается при сильной струе из крана. Он настроен так, что при малой струе оборудование не включается. Следовательно, низкая экономия воды.

Нужно отметить, что последний недостаток отсутствует в устройствах с бойлером или накопительной ёмкостью до 60 л, где вода нагревается послойно. Поэтому подача воды происходит определённой температуры и не зависит от давления в сети водоснабжения.
Настенные газовые котлы – лучший выбор для теплоснабжения частных жилищ. Монтаж настенного газового котла (вне зависимости от количества контуров) не вызывает сложностей, как и их обслуживание.

Типы турбированных котлов

Все котлы настенного исполнения с закрытой камерой сгорания можно разделить на одноконтурные и двухконтурные. Кроме количества контуров все отопительные приборы, по принципу своей работы могут быть конвекционными или конденсаторными.

Эти устройства отличаются между собой конструкцией, принципом действия и стоимостью. Рассмотрим каждый из них более подробно.

Одноконтурные котлоагрегаты

Одноконтурные отопительные устройства предназначены исключительно для отопления жилых помещений, производственных цехов и площадок, а также создания необходимых температурных условий в подсобных и бытовых помещениях частного домовладения.

Принцип действия этого аппарата основывается на нагреве теплоносителя при сгорании газа. В качестве теплоносителя чаще всего выступает водопроводная вода.

Двухконтурные отопительные приборы

В котлы такого типа установлено два контура: один для отопления, другой для горячего водоснабжения помещения. Всем, кто решил остановить свой выбор на двухконтурных котлах, следует знать, что в этих устройствах не предусмотрен одновременный нагрев теплоносителя для нужд отопления и водоснабжения.

Схема работы котлоагрегата такая: при открытии крана ГВС клапан перекрывает путь теплоносителю к отопительной системе и горячая вода поступает в систему водоснабжения. Когда использование горячей воды прекращается, клапан переключается в положение отопления.

Когда внимательно рассматривается схема работы двухконтурного агрегата, многие делают вывод, что при пользовании горячим водоснабжением система отопления остывает. Это действительно так, но, как правило, при кратковременном использовании горячей воды теплоноситель не успевает остыть.

Зная эту особенность, некоторые производители выпускают модели отопительных котлоагрегатов настенного типа, где для подогрева теплоносителя в отопительном контуре конструкцией котла предусмотрен дополнительный теплообменник. Горячая вода из контура водоснабжения нагревает теплообменник отопительного контура по принципу рекуперации (возвращения части тепловой энергии).

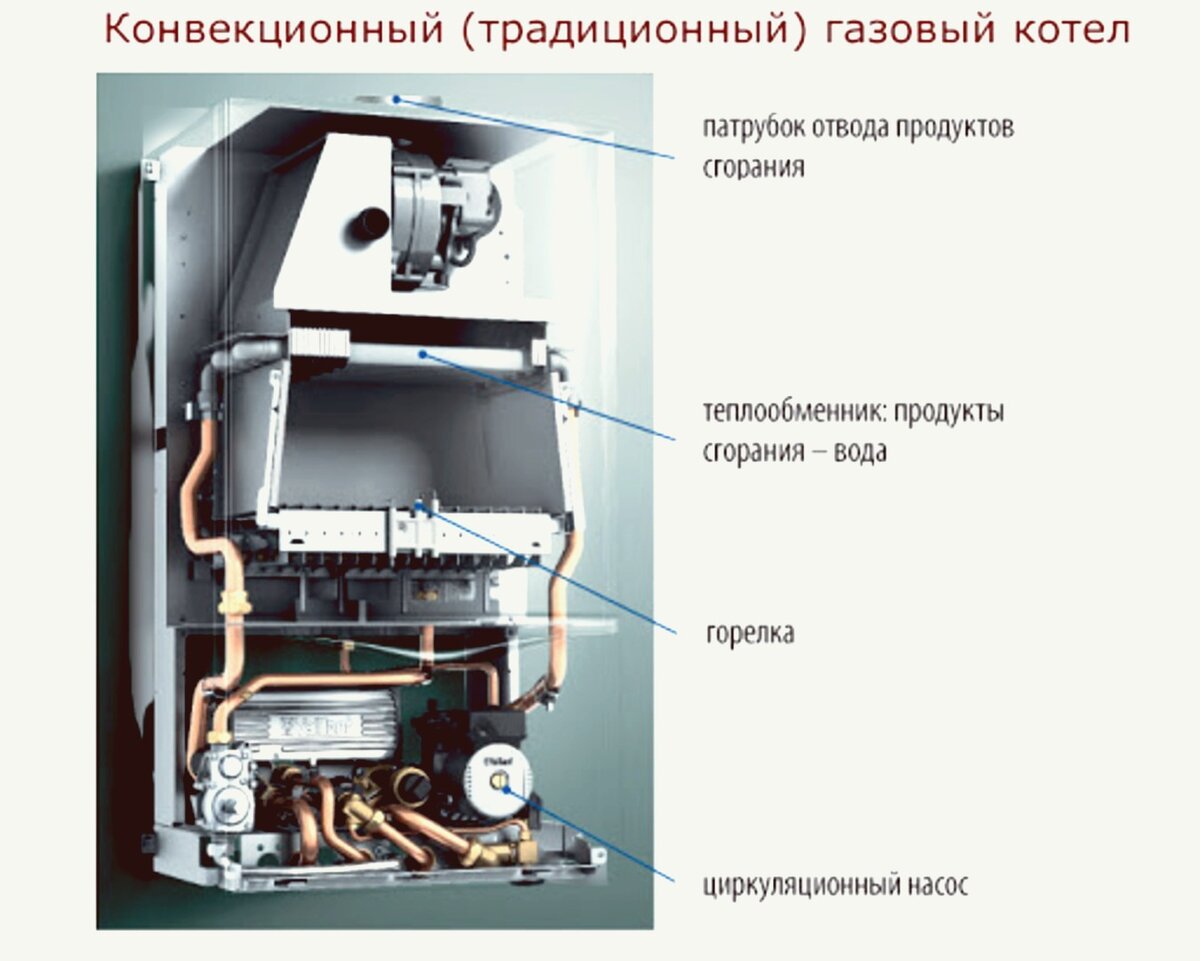

Конвекционные и конденсаторные котлы отопления

Продукты сгорания газа включают в себя до 20% разогретого водяного пара, который в конвекционных настенных отопительных установках выбрасывается вместе с отработанными газами в атмосферу.

В конденсаторных агрегатах предусмотрен дополнительный теплообменник, предназначенный для охлаждения водяного пара, находящегося в продуктах сгорания газа. При конденсации влаги происходит выделение дополнительной тепловой энергии, что влияет на повышение КПД котлоагрегата. Часть продуктов сгорания, в которые входят углекислота, угарный газ, оксиды серы и еще несколько химически активных элементов, растворяются в воде и выводятся в канализационную систему.

Основными достоинствами конденсационных отопительных аппаратов являются:

• экономичность;
• высокий КПД;
• значительное сокращение выброса вредных веществ.

https://youtube.com/watch?v=Cfc3LCmLSV0

Несмотря на большое количество достоинств, недостатки у этих аппаратов тоже есть, а именно высокая стоимость котла и достаточно сложный его ремонт, который должен проводиться только сертифицированными специалистами в условиях сервисного центра.

Приобретение двухконтурных турбированных агрегатов оправдано в случае установки их в многоквартирном или частном доме с отсутствием централизованного горячего водоснабжения. Эти устройства полностью обеспечат отоплением и горячим водоснабжением.

Но следует понимать, что система автоматики требовательна к перепадам напряжения, которые могут вывести всю электронную начинку из строя. Ремонт электроники делается, как правило, в заводских условиях, а замена может потянуть до 30% от стоимости устройства. Кроме того, такие аппараты требовательны и к качеству теплоносителя. Жесткая вода с высоким содержанием кальция способна достаточно быстро забить тонкостенные трубки, что приведет к неминуемому выходу агрегата из строя.

Ремонт системы в таком случае является достаточно затратным мероприятием, которое включает в себя полную замену забившихся трубок.

Газовые котлы с закрытой камерой сгорания

газовый котёл с закрытой камерой сгорания

Газовые котлы с закрытой камерой сгорания. На первый взгляд, когда вы останавливаете свой выбор именно на такой камере сгорания в отопительном оборудовании, вы существенно облегчаете свою жизнь. Как правило, вам не приодеться дополнительно оборудовать помещение под мини-котельную, чтобы установить там такой котёл (хотя основные требования к помещению, где установлен такой котел придется соблюсти, см. здесь). А, в случае, когда вы немного ограниченны в пространстве – это существенный плюс, достаточно будет лишь просто отвести несколько квадратных метров, для того, чтобы установить там такой котёл с закрытой камерой сгорания.

Однако, а как же подача воздуха и дым? Откуда что берётся и куда что девается? На самом деле, ничего сложного в такой закрытой камере сгорания нет. Такие котлы действительно не нуждаются в наличии вертикального дымохода, или специально предназначенного для их установки помещения (хотя СНиПы РФ, в отличие от западных стран, да и той-же Беларуси, пока не сильно дают послабления).

Тем не менее, выведение продуктов горения в таких газовых котлах при желании осуществляется и путём горизонтального дымоудаления, с помощью работы мощного вентилятора или кулера. Этот же вентилятор и осуществляет подачу необходимого количества кислорода для того, чтобы ваш котёл мог работать. Однако, наличие вентилятора уже предполагает определённую энергозависимость, и такие газовые отопительные котлы не могут работать без электричества.

Так же вам понадобиться установить и специальный коаксиальный дымоход. Что это такое? Такой дымоход оборудован и работает по весьма простому принципу – труба в трубе. Так, воздух, необходимый для горения, забирается не из помещения, в котором установлен такой котёл, а с … улицы, с помощью установленной наружной трубы. Что же касается продуктов сгорания – то они также выбрасываются через трубку (на это раз внутреннюю) такого коаксиального дымохода, как изображено на картинке слева.

Такой вариант не просто освобождает вас от необходимости установки дополнительных вентиляционных систем (если позволяет СНиП, о чем мы уже упоминали выше), но вы также получаете ещё несколько важных преимуществ:

• безопасность такого коаксиального дымохода на порядок выше безопасности обыкновенного дымохода. Достигается это за счёт того, что продукты сгорания проходят по внутренней трубке и в процессе своего прохождения остывают благодаря тому, что по наружной трубе идёт поступление холодного воздуха.
• показатель КПД таких отопительных приборов существенно выше.
•  тот же высокий показатель КПД свидетельствует о том, что дожигание газового топлива проходит намного лучше, а это означает что показатель экологичности такого газового отопительного оборудования также намного выше.
• так как цикл горения осуществляется полностью изолированно от помещения, в котором установлен такой газовый котёл с закрытой камерой сгорания, существенно повышается как безопасность, так и уровень комфортного пребывания в таком помещении.

Что же касается стоимости котлов с закрытой камерой сгорания – то, они идут на порядок выше по стоимости по сравнению с котлами с открытой камерой сгорания, плюс более шумные.

Заключение

Делая заключительные выводы относительно преимуществ и недостатков котлов с закрытой камерой сгорания можно сказать:

Благодаря знаниям этих основных преимуществ и недостатков открытых и закрытых камер сгорания, а также, специальных требований к их установке — вы сумеете разобраться в том, какой котёл предпочтительнее приобретать конкретно в вашем случае.

Характеристики, которые следует учитывать при выборе котла описаны в статье характеристики газовых котлов.
На что обращать особое внимание при выборе котла — нюансы выбора и хитрости продавцов вы найдете в статье выбор газового котла.
Также возможно вас заинтересует описание принципа работы и обзор конденсационных газовых котлов, которые имеют выше КПД чем обычные.

Здесь мы подробно сравниваем напольные и настенные газовые котлы.
Также вы можете посетить наш каталог газовых котлов, в котором к каждой модели есть подробное описание и отзывы.

Пишите комментарии, задавайте вопросы. Что сможем — подскажем.

Конструкция коаксиального дымохода

Для нормального функционирования котла с закрытой системой сгорания обязателен коаксиальный дымоход. Такой дымоход состоит из труб разного диаметра, вставленных одна в другую, и называется “труба в трубе”. Через большую трубу к котлу поступает с улицы свежий воздух, через трубу меньшего диаметра отработанные газы выводятся на улицу. Горячие газы, окруженные уличным воздухом с низкой температурой, быстро охлаждаются.

Удачное инженерное решение позволило обойтись без установки дополнительной вентиляции в помещении, где располагается котел. Поскольку воздух не забирается для сгорания топлива из помещения, а отработанные газы тут же выводятся, то продукты сгорания не портят атмосферу в доме, обеспечивается эффективное сгорание топлива.

Виды и особенности моделей котлов с закрытой камерой сгорания

Настенные котлы с камерой сгорания закрытого типа разделяются на одноконтурные и двухконтурные. Модели газовых настенных одноконтурных котлов для отопления дома работают только на обогрев радиаторов отопления. Если есть необходимость в горячем водоснабжении, то следует выбрать одноконтурный котёл с возможностью подключения к нему водонагревателя (бойлера) побочного нагрева. Такой одноконтурный котел сможет удовлетворить потребностям в горячей воде большой семье, проживающей в одном частном доме. Еще одним вариантом одноконтурного исполнения является одноконтурный котёл с вмонтированным бойлером. Он обладает большими габаритами. Цена таких котлов заметно выше, однако, это окупается бесперебойным снабжением горячей водой, даже в проточном режиме. На какой модели одноконтурного настенного котла лучше остановить свой выбор, узнайте из отзывов пользователей.

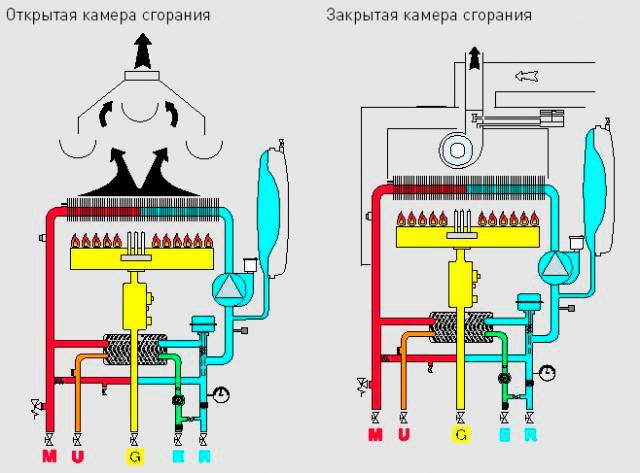

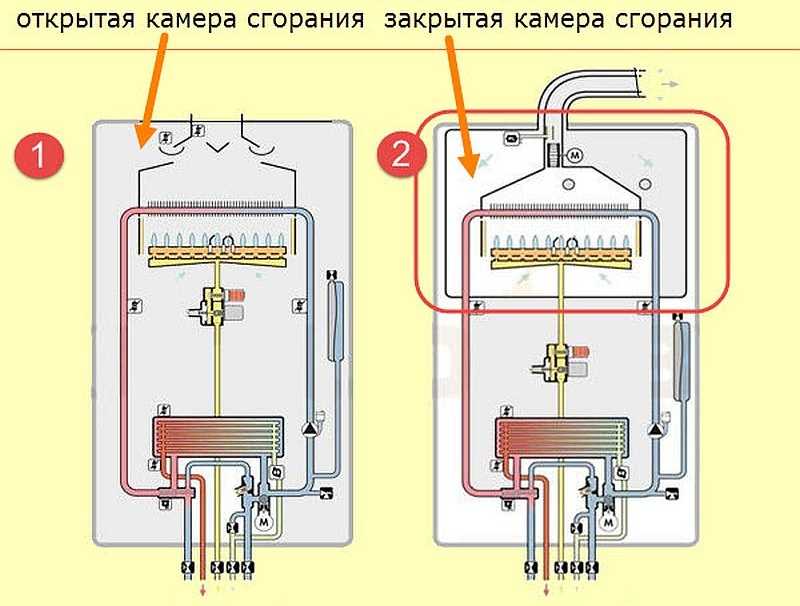

Разница между открытой и закрытой камерой сгорания

Независимо от колебаний мировых цен на энергоносители, услуги отопления остаются высокими, что заставляет потребителей проводить целый ряд энергосберегающих мероприятий. В их число входит не только утепление домов и замена окон энергосберегающими конструкциями, но модернизация систем отопления путём замены труб, установки современных котлов или перехода на альтернативные виды топлива.

Надёжный котёл отопления – залог тепла и комфорта в доме

Каждый потребитель решает данную проблему по-своему, но одно можно с уверенностью сказать: с морально устаревшим котлом все мероприятия по энергосбережению не дадут ощутимого эффекта. Надёжный котёл, независимо от используемого топлива, — сердце любой системы отопления. Именно от его работы зависит тепло в доме, которое нам так необходимо в холодное время года. Но чтобы стоимость тепла не разоряла семейный бюджет, старый котёл необходимо заменить новым, современным и экономичным. Ассортимент котлов необычайно велик, а потребитель может выбрать модель, рассчитанную как для отопления частного дома, так и для организации автономного отопления в квартире.

Классификация котлов и общий принцип их работы

Котлы отопления классифицируются по нескольким параметрам:

• Вид топлива.
• Мощность.
• Количество контуров.
• Способы установки (напольные или настенные).
• Тип камеры сгорания (открытая или закрытая).

Если в электрическом отопительном котле вода нагревается непосредственно ТЕНами, то в газовых, твердотопливных и дизельных котлах для нагрева теплоносителя используется открытое пламя, которое создаётся путём сгорания топлива в специальной камере. Камеры сгорания топлива бывают открытыми или закрытыми, а процесс горения и температурный режим контролируется надёжной системой автоматики.

Принцип работы любого котла отопления прост. Топливо сгорает, нагревает теплоноситель, который через радиаторы отдаёт тепло помещению. В дизельных котлах используются открытые камеры, а различные модели газовых и твердотопливных котлов могут иметь как открытую, так и закрытую конструкцию камеры сгорания. Рассмотри их отличительные характеристик, а также преимущества и недостатки.

Особенности открытой камеры сгорания

Открытая камера сгорания представляет собой горелку, нагревающую змеевик, по тонким трубкам которого протекает теплоноситель (вода). Как известно, для поддержания процесса горения необходимо наличие кислорода. Конструкция открытой камеры предусматривает забор кислорода из окружающего воздуха по специальным каналам. Отвод отработанных газов производит естественным путём через дымоход.

Котел с открытой камерой сгорания

1. Очистка горелки.
2. Очистка змеевика от накипи.
3. Прочистка дымохода.
4. Контроль работы приборов автоматики.

Следует учитывать, что при всех преимуществах и недостатках открытых камер сгорания цена таких котлов на порядок ниже стоимости котлов с закрытой камерой, что нередко является основным критерием выбора отопительного оборудования. А ощутимой экономии топлива удастся достичь только при установке водяного насоса, а также тщательном утеплении дымохода и стен дома.

Закрытая камера сгорания представляет собой замкнутую зону с горелкой, куда по коаксиальному дымоходу, который является трубой в трубе, нагнетается воздух и происходит удаление продуктов сгорания. Принудительная циркуляция воздуха обеспечивается за счёт использования электрического вентилятора, что делает отопительную систему зависимой от наличия электроэнергии, а также повышает уровень шума в помещении.

Нагнетаемый воздух согревается отработанными газами, что способствует полному сгоранию топлива. Это, в свою очередь, повышает КПД котлов с закрытой камерой и улучшает их экологическую безопасность. Котлы с закрытой камерой отличаются несложным монтажом, им не требуются громоздкие дымоходы, и они прекрасно подходят для организации автономного отопления в квартирах.

Из недостатков можно назвать регулярное техническое обслуживание, значительный расход электроэнергии и опасность промерзания области сгорания топлива из-за малой длины коаксиального дымохода. Экономия топлива, которую дают котлы с закрытой камерой, как правило, перекрывается расходами на электроэнергию, техническое обслуживание и приобретение запчастей, необходимых в случае ремонта.

Какие существуют виды газовых котлов

Те устройства, которые используются для бытовых нужд, классифицируются по особенностям конструкции:

1. С камерой сгорания открытого типа. Под действием естественной тяги воздух забирается непосредственно из помещения, где установлен прибор. Для отвода продуктов сгорания используется дымоход. Плохая вентиляция приводит к уменьшению концентрации кислорода и попаданию продуктов сгорания внутрь помещения.
2. С камерой сгорания закрытого типа. Для принудительной тяги здесь используются электрические вентиляторы. Приток свежего воздуха и отвод отработанных продуктов происходит через коаксильный дымоход.
3. Конвекционные. Нагрев теплоносителя осуществляется только за счет сгорания топлива. К этой категории устройств относится большая часть изделий, представленных на рынке. КПД установок достигает 92%.
4. Конденсационные. Устройства оснащены водяными экономайзерами, позволяющими использовать энергию водяных паров, образующихся в результате реакции горения. КПД конденсационных установок может достигать 109%. Расход газа в них на 15-20% ниже, чем в аппаратах конденсационного типа.
5. Напольного типа. Характеризуются высокой мощностью, способны отапливать большие помещения. Занимают много места, поэтому их чаще всего используют в частных домах.
6. Настенного типа. Меньшая мощность компенсируется компактными размерами. Различия в габаритах по сравнению с напольными установками позволяют применять их для отопления небольших помещений и квартир.
7. Одноконтурные. Из-за конструктивных особенностей используются только для обогрева помещений.
8. Двухконтурные. Применяются как для обогрева помещения, так и для обеспечения пользователей горячей водой.

Конструкция коаксиального дымохода

Для нормального функционирования котла с закрытой системой сгорания обязателен коаксиальный дымоход. Такой дымоход состоит из труб разного диаметра, вставленных одна в другую, и называется “труба в трубе”. Через большую трубу к котлу поступает с улицы свежий воздух, через трубу меньшего диаметра отработанные газы выводятся на улицу. Горячие газы, окруженные уличным воздухом с низкой температурой, быстро охлаждаются.

Удачное инженерное решение позволило обойтись без установки дополнительной вентиляции в помещении, где располагается котел. Поскольку воздух не забирается для сгорания топлива из помещения, а отработанные газы тут же выводятся, то продукты сгорания не портят атмосферу в доме, обеспечивается эффективное сгорание топлива.

Устройство и принцип работы газовых котлов с закрытой камерой сгорания

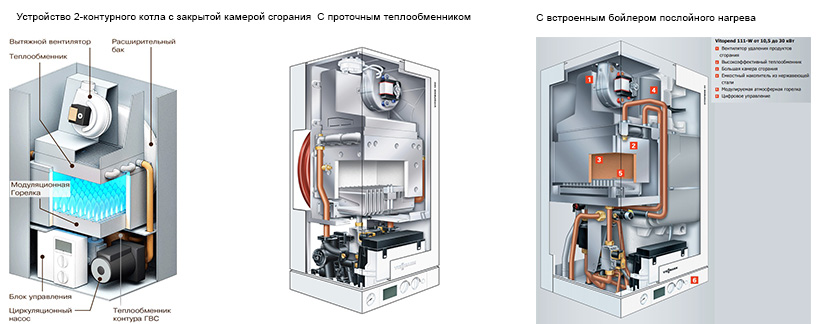

Конструкция газового котла включает корпус с расположенными внутри наддувными горелками и теплообменником, и коаксиальную трубу, по которой поступает воздух и выводятся отходы горения.

Фото 1. Внутреннее устройство и схема газового котла с закрытой камерой сгорания. Стрелками указаны части прибора.

В закрытой камере котла, в отличие от открытой, обеспечивается принудительная тяга посредством вентилятора-дымососа. Камера имеет выход за наружную стену здания по коаксиальной трубе, которая представляет собой две трубы, вложенных одна в другую. Снаружи воздух засасывается по внешней трубе, участвует в процессе горения, а отработанный газ по внутренней трубе выводится наружу.

За счет того, что тяга в газовом котле принудительная, необходимость в вертикальном дымоходе отпадает, выводящая труба монтируется в ближайшую стену в горизонтальном, вертикальном или наклонном положении.

Горение газа обеспечивается посредством наддувных горелок. Они отличаются от обычных атмосферных более сложным устройством, в том числе содержат вентилятор, который нагнетает подаваемый порциями воздух. Мощность газовой горелки регулируется совместно с изменением скорости вращения вентиляторов. С учетом давления в магистральном газопроводе достигается оптимальное соотношение смеси газа и воздуха, за счет чего параметры горения улучшаются и снижается расход газа.

Энергия от сгоревшего топлива к теплоносителю передается через теплообменник котла, который может быть изготовлен из чугуна, меди или стали. Наилучшими характеристиками обладают чугунные теплообменники. Чугун устойчив к коррозии и термическим напряжениям, а также обладает наилучшими теплотехническими характеристиками, дольше служит.

Медь также не подвержена коррозии, быстро нагревается и остывает, чаще применяется в импортных моделях.

Теплообменники из стали, представленные преимущественно у отечественных производителей, просты в изготовлении и недороги. Однако сталь ржавеет, поэтому срок службы стальных изделий невелик.

Турбированные газовые котлы работают на автоматике. Таким образом, решаются задачи управления и безопасности.

Посредством датчиков задаются оптимальные параметры работы системы котла: режим розжига, мощность работы газовой горелки, определяются объемы воды для циркуляции в отопительной системе. Система безопасности котла включает защиту при пропадании пламени горелки, недостаточного расхода топлива, нарушениях в отводе отработанного газа, при перегреве агрегата и прочих.

В котлах могут быть реализованы разные способы очистки отходов. В конвекционных моделях газовых котлов продукты сгорания включают в себя горячий водяной пар, который выводится с отработанными газами в атмосферу. В конденсаторных котлах есть дополнительный теплообменник для охлаждения водяного пара. При прохождении через этот теплообменник происходит выделение дополнительного тепла, что повышает общий КПД устройства. Часть продуктов сгорания растворяются в воде и выводятся в канализацию.

Одноконтурные и двухконтурные котлы

Функция у одноконтурных моделей одна – отопление дома. Двухконтурная модель кроме отопления поставляет домовому хозяйству горячую воду. Главное преимущество одноконтурных котлов в значительно меньшей цене. Можно докупить дополнительное оборудование для получения горячей воды, но в этом случае стоимость дополнительного оборудования и бойлера, сложность монтажа уравновешивает или даже превышает стоимость двухконтурных котлов. Дополнительное оборудование включается в обвязку и становится его частью.

Одноконтурный котел:

• Независимость от водопроводного давления;
• Постоянная подача горячей воды;
• Нет ограничений в количестве потребляемой горячей воды во всех кранах.

Двухконтурный котел

• Стоимость двухконтурного ниже, чем одноконтурного с бойлером;
• Занимает очень мало места, компактный;
• Не требуется докупать дополнительное оборудование;
• Простота монтажа;
• Экономичность – нагревается только то количество воды, которое требуется.

• Непостоянство температуры горячей воды. При открывании вентиля начинается нагрев воды. Так как вода проточная, то нагревание происходит постепенно от холодной до горячей. На температуру воды влияет давление в водопроводных трубах. Чем оно ниже, тем холоднее течет вода из крана;
• Температура воды сразу падает, если одновременно открыты несколько кранов;
• Чем дальше от котла находится кран, тем дольше приходится ждать, когда вода станет горячей. Следовательно, текущая вода просто выливается в канализацию, пока не нагреется до нужной температуры;
• Второй контур включается только в том случае, когда поток воды значителен. Иначе второй контур при маленькой струйке может и не включиться. Из-за этой особенности двухконтурных модулей воду трудно экономить.

Не имеют подобного недостатка устройства с накопительным баком до 60 литров или бойлером послойного нагрева. У них вода подается с постоянной температурой независимо от давления в водопроводе.

Особенности устройства и принцип действия

Газовый котел с камерой сгорания закрытого типа представляет собой устройство, работающие независимо от наличия естественной вентиляции. Конструктивно представляет собой металлический корпус, внутри которого расположены горелка, теплообменник и коаксиальная труба. Некоторые модели могут укомплектовываться встроенным бойлером и циркуляционным насосом.

Коаксиальный дымоход является обязательным условием для закрытых котлов. Состоит из труб разного диаметра, вставленных одна в другую. Через большую к котлу поступает воздух с улицы, меньшая труба служит для вывода отработанных газов из помещения. Такое устройство котлов позволило использовать их даже там, где нет естественной вентиляции.

Коаксиальная труба прокладывается через стену горизонтально и выводится наружу. Вертикально выведенная труба в таком случае не обязательна, т.к. нагнетание воздуха выполняется в принудительном порядке за счет работы встроенного вентилятора. Он же отвечает за вывод продуктов сгорания.

Горение газа осуществляется за счет наддувных горелок. Интенсивность горения регулируется параллельно со скоростью вращения вентилятора. Расход газа минимизируется за счет оптимального соотношения смеси газа и воздуха, которое достигается с учетом давления в общей системе газопровода.

Теплообменник может быть стальным, чугунным или медным. Через него теплоносителю предается энергия от сгоревшего топлива. Лучшие показатели эффективности показывают чугунные элементы, т.к. они устойчивы к высоким температурам и не подвержены коррозии, поэтому прослужат дольше стальных или медных.

Датчики управления закрытого газового котла

За счет датчиков управления задаются необходимые параметры: температура, количество воды, использованной для отопления, мощность и т.д. Встроенная система защиты предотвратит перегорание котла, если возникнут перебои с водой или задуется пламя горелки.

Выбор прибора

Выбирая конкретную модель газового котла, стоит учитывать такие характеристики:

• мощность;
• способ расположения;
• количество контуров;
• особенности горелок;
• встроенную автоматику.

От мощности газового котла зависит, какой объём помещения получится обогреть. Если её недостаточно, будет слишком холодно. А при избыточной работе не только будет слишком жарко, но и увеличатся затраты на топливо.

Чтобы определить требующуюся мощность, делают теплорасчёт. Это расчёт потерь тепла через крышу, стены, окна и двери и т. п. Во многом они зависят от использованных материалов и качества утепления. А приблизительно мощность определяется по такой формуле: для обогрева 10 м2 помещения с высотой потолков около 2,5 м хватает 1 кВт.

Маломощные модели газовых котлов выпускают в настенном исполнении. Они занимают меньше места и не нуждаются в отдельном помещении. Такие котлы подойдут для квартиры или небольшой дачи.

Напольные модели газовых котлов располагаются в отдельных топочных. Размеры зависят от мощности оборудования. Они подходят для больших загородных домов, в том числе для постоянного проживания.

Фото 4. Газовый котел напольного типа с открытой камерой сгорания. Прибор подключен к водяному контуру отопления.

Горелки различаются регулировкой пламени. Они подразделяются на:

• одноступенчатые;
• двухступенчатые;
• и многоступенчатые.

У первого типа газовых горелок возможны два положения: включено/выключено. У второго добавляется работа на половинной мощности. В многоступенчатых диапазон шире: 10—100% от производительности. Чем больше возможностей контроля, тем экономнее отопление. Но стоимость самого котла возрастает.

Автоматика включает не только регулировку газовых горелок, но и отслеживание тяги и температуры теплоносителя. С ней снижается расход топлива, но возрастает стоимость оборудования и вероятность поломки.

Важно! Автоматическая работа требует электричества. Если с ним часто бывают перебои, лучше остановиться на более простых моделях, которым оно не нужно

Отличия котлов с закрытой камерой сгорания и наддувной горелкой

Это более современные и технологичные, в большинстве случаев настенные котлы, стоимость которых на 10-30% выше абсолютно идентичных атмосферных аналогов. Закрытая камера сгорания предполагает изолированную зону горения, воздух в которую нагнетается вентилятором турбонаддува (турбиной). Скорость вращения вентилятора определяется автоматикой, в зависимости от количества сжигаемого топлива. Такой принцип работы позволяет достичь наиболее полного сжигания газа и меньших теплопотерь через конструкцию котла, что отражается на экономичности и КПД.

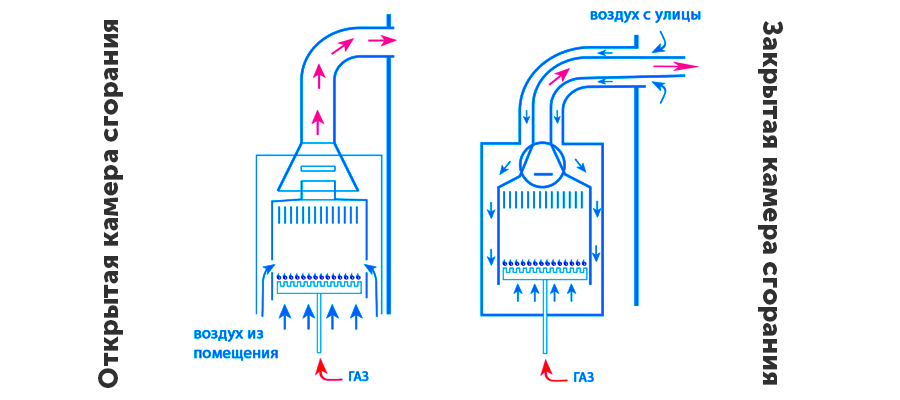

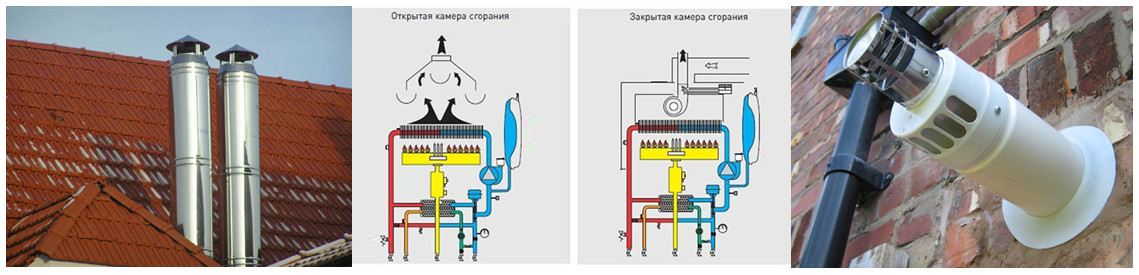

Основное отличие закрытой камеры от открытой в том, что воздух для сжигания газа забирается из улицы, на улицу отводятся и продукты сгорания. Осуществляется это через коаксиальный (боковой, двухтрубный) дымоход, в котором внутренняя труба служит для отвода дыма, а пространство между внутренней и внешней трубой – для забора воздуха. Поэтому такие котлы могут устанавливаться в любом соответствующем требованиям помещении , например, на кухне.

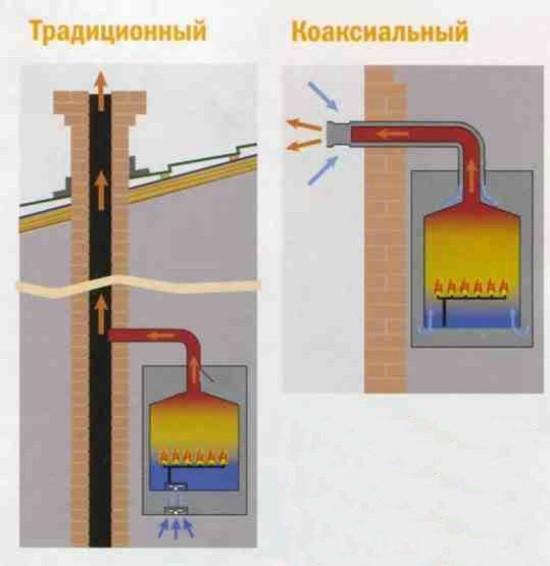

Схематическое изображение коаксиального дымохода.

Однако ощутимым недостатком такой конструкции является ее энергозависимость, т.е. работа от электросети. В среднем газовые котлы потребляют от 40 до 80 кВт электроэнергии в месяц отопительного сезона, при чем при любых, даже краткосрочных, сбоях в электроснабжении, горение прекращается. Решить проблему перебоев можно с помощью генератора .

Итоговые преимущества и недостатки

Если анализировать абсолютно все особенности котлов с закрытой камерой сгорания, выбор не так однозначен. В сравнении с более простыми атмосферниками они имеют как достаточно много преимуществ, так и немало недостатков.

Преимущества	Недостатки
Более высокие в сравнение с атмосферными моделями характеристики: теплопроизводительность, КПД, меньший расход	Более высокая стоимость, разница с атмосферными аналогами обычно в пределах 10-30%
Стабильная постоянная тяга, отсутствие обратной тяги (задувания ветром)	Необходимость в более тщательном обслуживании
Более компактный коаксиальный дымоход, его монтаж гораздо проще, чем в случае с традиционным вертикальным	Теоретически, виду наличия большего количества модулей, такие котлы менее надежны. На практике разница в количестве сервисных обращений практически не видна, поскольку срок службы турбины и соответствующей автоматики гораздо выше наименее ресурсного элемента – теплообменника
Возможность установки в любом соответствующем требованиям помещении, нет необходимости в выделении помещения под котельную	Существует вероятность обледенения дымохода при температуре -15°C и ниже в виду замерзания на оголовье дымохода конденсата. Может привести к срабатыванию защитных механизмов и затуханию
Отсутствие серьезных требований к вентиляции	Не столь ощутимая экономичность покрывается расходами на электроэнергию
Более высокая экологичность выбросов	Вращение турбины создает дополнительный шум, хотя, согласно отзывам владельцев, он редко доставляет ощутимый дискомфорт

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c
