Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Виды дымоходов

– это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью . Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

  • звукоизоляция;
  • низкая плотность;
  • огнестойкость;
  • плотно прилегает к поверхностям;
  • пониженная теплоемкость;
  • пониженная теплопроводность;
  • стойкость к физическому воздействию (удары, вибрация);
  • стойкость к химическому воздействию;
  • термостойкость;
  • эластичность;
  • электроизоляция.

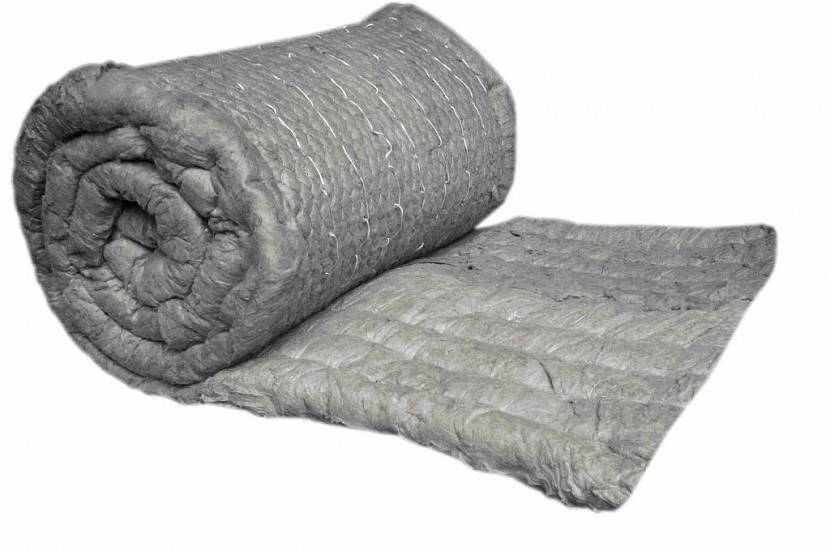

Вата – наиболее распространенный материал для утепленияИсточник 1000dosok.info

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

  • гибкость;
  • допустимо использование неорганического клея;
  • легко режутся;
  • можно плотно зафиксировать механическое крепление.

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

  • звукоизоляция;
  • низкая плотность, но выше чем у ваты;
  • низкая теплопроводность;
  • стойкость в физическому воздействию, например, вибрациям;
  • устойчивость к пару, воде и маслам;
  • устойчивость к расплаву цветных металлов;
  • эластичность;
  • электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

  • Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
  • Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

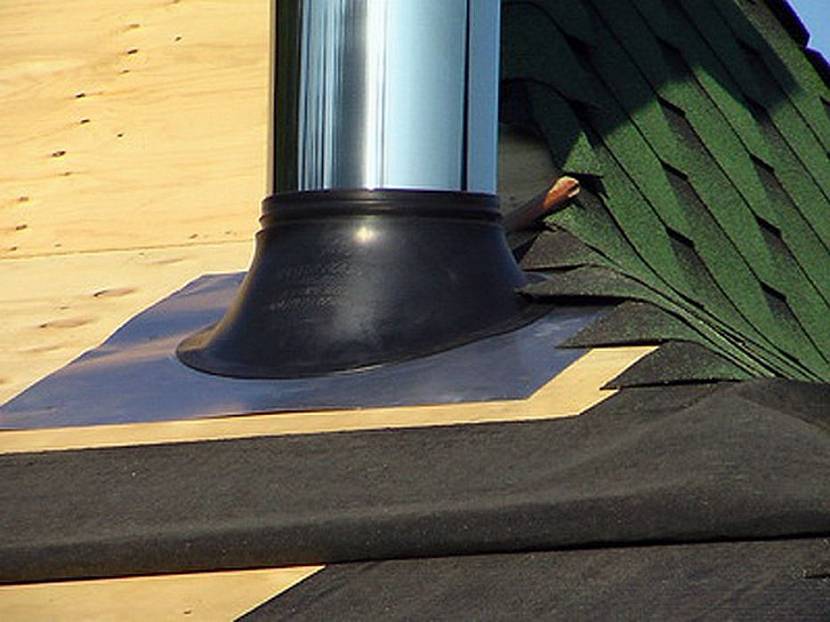

Место стыка закрывают резиновым хомутомИсточник uteplovdome.ru

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

 В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Особенности металлочерепицы в качестве кровли

Металлочерепица – кровельный материал, выполненный из профилированного стального листа методом холодной деформации. Для защиты от негативных воздействий атмосферных осадков, солнца материал предварительно проходит оцинкование. Затем его покрывают защитным полимерным покрытием различного цвета.

Внешне крыша из металлочерепицы похожа на кладку из керамических элементов. Профилированный стальной лист легче других кровельных материалов, дешевле как по себестоимости, так и по затратам на монтаж. При необходимости сделать проход печной трубы материал выигрывает по практичности, поскольку хорошо режется, легко фиксируется крепежными элементами.

Достоинства и недостатки покрытия

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

  • Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
  • Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
  • Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
  • Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
  • Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
  • Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Почему важно грамотно выполнить герметизацию стыка

Вывод дымохода печки нарушает монолитность кровельной облицовочной конструкции, поэтому и возникает риск проникновения влаги. В связи с этим приходится прикладывать немало усилий для устранения зазоров.

Важно грамотно выполнить герметизацию стыка

Работы по созданию герметичного примыкания трубы к облицовке выполняются:

  • в ходе отделки крыши, в которой установлен дымоход;
  • при строительстве печной конструкции;
  • во время ремонта кровли или дымохода.


Герметизация трубы на крыше из профнастила Протечки через щели между трубой и профнастилом, уложенным на крыше, способны вызвать серьезные проблемы. Если не отделать места примыканий, велика вероятность:

  • попадания внутрь воды, что влияет и на микроклимат в строении, и на общее состояние конструкции, и на вид внутренней отделки;
  • гниения стропильной системы, выполненной из древесины;
  • возникновения коррозии кровельного покрытия (на торцах оно плохо защищено от воздействия воды, а нижняя часть более подвержена появлению ржавчины, чем внешняя);
  • намокания теплоизоляции, что существенно меняет ее характеристики.


Расчёт теплопотерь через кровлю

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Отделка дымохода: выбор материалов

В число негативных факторов, влияющих на дымоход, входят

  • атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
  • перепад температур окружающей среды;
  • высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива

. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать

  • устойчивость к внешним факторам, износостойкость;
  • внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Обшивку дымохода рекомендуется выполнить до укладки кровельного материала, чтобы избежать повреждения или загрязнения покрытия крыши.

Отделка дымохода на крыше чаще всего выполняется с использованием

  • клинкерного кирпича или плитка;
  • штукатурки;
  • цементно-волокнистых плит;
  • кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.

Отделка дымохода на крыше при помощи штукатурки характеризуется

  • доступной стоимостью;
  • простым монтажом;
  • универсальностью (подходит к любым кровельным покрытиям);
  • возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
