Как подключить теплый пол к терморегулятору: используем схему для правильного подключения

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

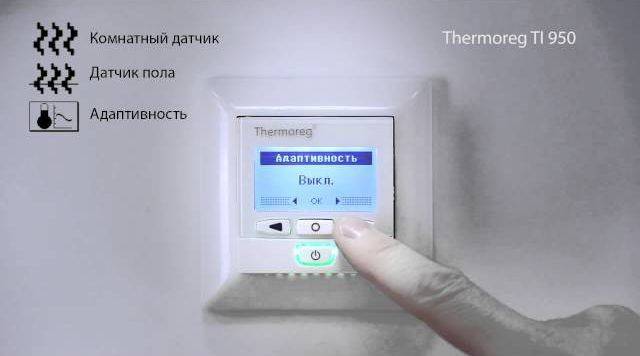

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Подключение терморегуляторов к электрическим тёплым полам

Шкала делений может различаться.

Популярным методом решения данной проблемы является использование терморегулятора для ТЭНа.

Они применяются в качестве основы в нагревательных устройствах приборах промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.

Схема такого подключения Работает такая схемка следующим образом. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Установка регуляторов внутреннего и наружного расположения.

Сферы применения ТЭНов с термостатом Сфера применения ТЭНа со встроенным терморегулятором довольно узкая, ввиду высокого энергопотребления и короткого срока службы. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Механический прибор предусматривает ручное включение и отключение подачи питания.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Для установки прибора внутреннего расположения в стене выполняют штробы для электропроводки и посадочное гнездо обычно небольшой глубины — мм под коробку, в которую потом будет установлен регулятор, поэтому после такого монтажа потребуется ремонт отделки помещения.

Горячая линия

Вкратце принцип работы электронного терморегулятора заключается в следующем. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов. Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты.

В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
Механический термостат ballu BMT 1 подключение

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

• При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
• Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
• При наборе температуры светится указатель Set.
• Желаемый результат заданного температурного состояния информируется индикатором Run.
• Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Терморегулятор для теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Водяной пол. Схема подключения

Наименование	Кол-во	Стоимость, руб.
Итого		23 306.5
МП труба Valtec 16(2,0)	200 м	7 160
Пластификатор Силар (10л)	4х10 л	3 222
Лента демпферная	3х10 м	1 974
Теплоизоляция ТП – 5/1,2-16	2х18 м2	5 296
Трехходовой смесительный клапан MIX 03 ¾”	1	1 400
Ниппель-переходник VT 580 1”х3/4”	2	113,2
Ниппель VT 582 3/4”	1	30,8
Тройник VT 130 ¾”	1	96,7
Угольник VT 93 ¾”	1	104,9
Сгон прямой VT 341 ¾”	1	104,9
Циркуляционный насос UPC 25-40	1	2 715
Кран шаровой VT 217 ¾”	2	266,4
Коллектор VT 500n 2 вых.х ¾”х ½”	2	320
Пробка VT 583 ¾”	2	61,6
Фитинг для МП трубы VT 710 16(2,0)	4	247,6
Фитинг для МП трубы VTm 301 20 х ¾”	1	92,4
Фитинг для МП трубы VTm 302 20 х ¾”	1	101

Комплектация пола:

• котел для нагрева воды. Используется в частных домах, возможно применение в квартирах;

• насос. Может использоваться и для подачи воды в трубы пола, и для возврата ее в систему или в котел;Циркуляционный насос

• трубы для подачи воды в пол;

• трубы самого пола;

• коллектор. Устройство, предназначенное для настройки и регулирования полов. В состав его могут входить просто запорные клапаны, а могут и еще регулирующие, которые настраивают каждую часть пола в отдельности по расходу воды;

• соединительные элементы, фитинги и тому подобное.

Трубы при монтаже могут быть использованы стальные, но их применение затрудняет создание контуров. Дело в том, что трубы в таких полах укладываются в виде контуров, петель, а не по прямой. Поэтому наиболее выгодный вариант – использовать полипропиленовые или полиэтиленовые. Последние трубы предпочтительней, поскольку в отличие от полипропиленовых труб, у них небольшой коэффициент расширения. Трубы должны быть диаметром от 16 до 20 миллиметров. Температура, которую они могут выдержать, должна составлять 95 градусов, а давление – не более чем 10 бар.

труба для теплого пола

Трубы из нержавейки

Коллектор – разветвитель, патрубок. К нему подключаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а второй – для сбора.

Коллекторный блок

Начинаем монтажные работы:

• готовим место под укладку. Если лежит старая стяжка, то убираем ее полностью. Убираем весь мусор;
• по периметру, на стене, накладываем специальную ленту, для компенсации теплового расширения пола. Лента называется демпферной.

Основные работы:

• • в первую очередь, если есть перепады, то выравниваем поверхность;

  • укладываем изоляцию. Она нужна для того, чтобы тепло пола не уходило вниз. Толщина – от 20 до 50 миллиметров. Можно использовать полиэтилен, вспененный, фольгированный. Если квартира на первом этаже, то слой изоляции должен быть усилен до 100 мм. Можно уплотнить ее керамзитом, а сверху настелить полиэтилен;

    Демпферная лента

  • укладываем трубы контуром. Они укладываются, начиная от холодной, внешней стены. Шаг между ними – от 10 до 30 сантиметров. Все отрезки труб соединяются двумя целыми, уложенными параллельно друг другу и перпендикулярно отрезкам труб. Одна из них будет подавать воду, вторая сбрасывать ее в систему или в котел. Трубы закрепляем с помощью пластиковых стяжек и дюбелей;

  • устанавливаем коллектор и, если нужно, то котел. Оба патрубка коллектора монтируются в специальном, для этого предназначенном, шкафу. Его можно просто поставить или прикрепить к стене. Между коллектором и полом на подающей трубе устанавливается термореле. Оно служит для регулирования температуры пола. На сбрасывающей трубе устанавливается насос. Уровень пола ниже, установленного котла или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
  • подключаем коллектор к котлу или водоснабжению;коллектор для теплого пола

• проверим. Если работает, переходим к следующему этапу;

• заливаем стяжку. Если делаем пол под плитку, то стяжка должна быть 3 или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку не нужно. Просто уложим поверх пола армирующую сетку;

• оставляем стяжку сохнуть. Спустя сутки на ней уже можно будет работать. Но ставить на пол что-нибудь тяжелое можно только после того, как стяжка полностью высохнет. Примерно, недели через четыре;

• настилаем напольное покрытие. А какое, предоставим выбирать читателю.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

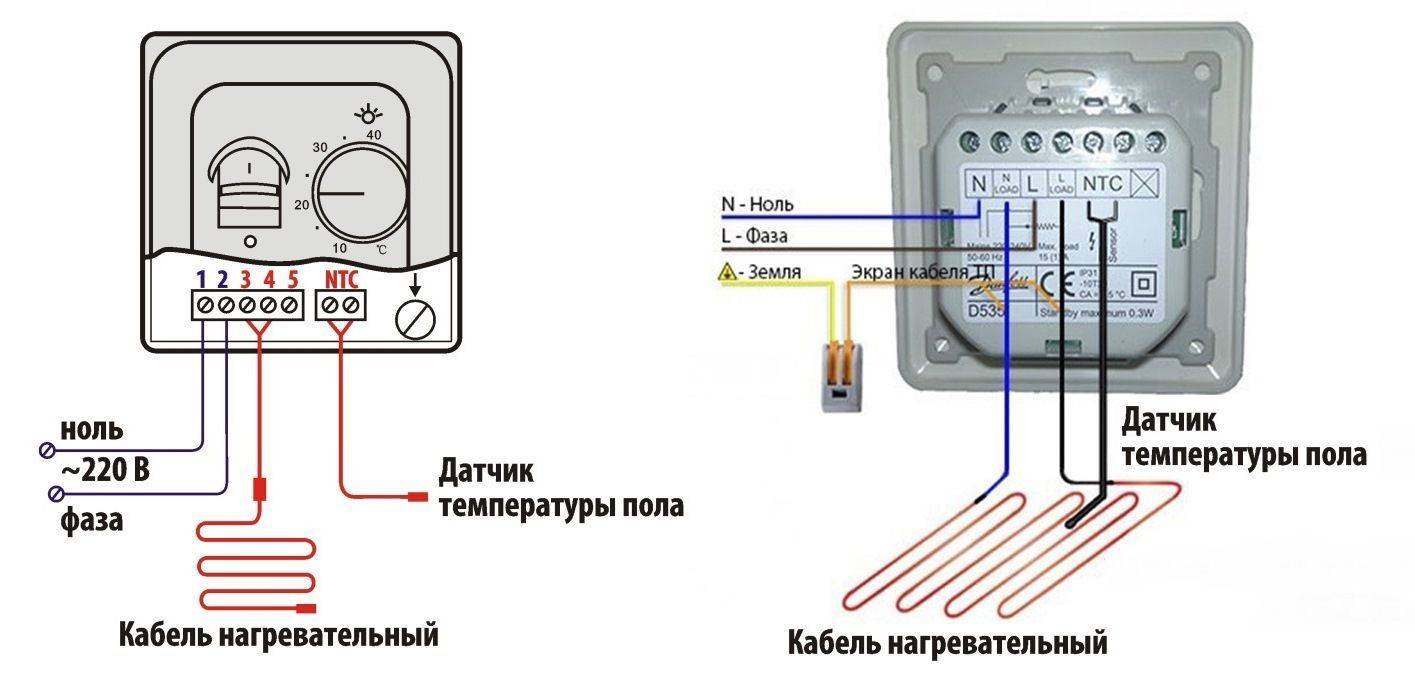

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

Терморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

Стандартные терморегуляторы подключаются следующим образом:

• в первую клемму подключают фазу сети;
• вторая клемма — заземление;
• третий и четвертый выход — жилы нагревательных элементов;
• на пятую клемму устанавливают таймер автоматики;
• к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

В этом видео вы узнаете, как подключить теплый пол:

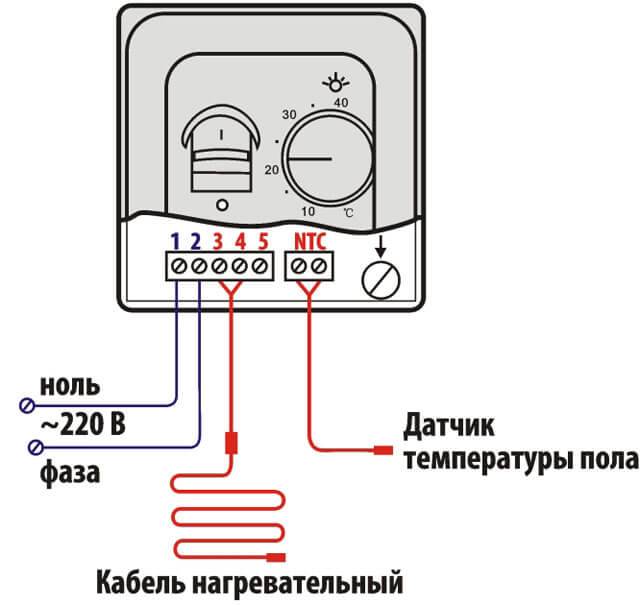

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

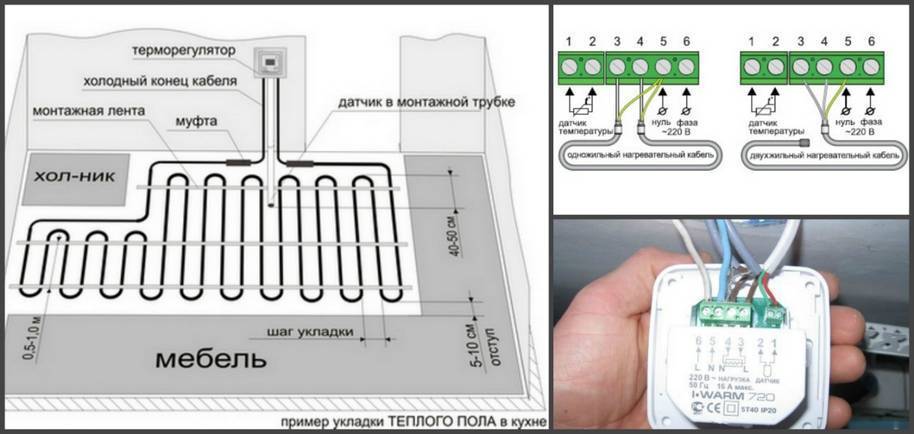

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:
