Электромеханические
Электромеханические неполадки могут быть нескольких видов.
Не срабатывает замок подъездной двери при использовании персонального ключа. Если сам ключ не требует замены, необходимо проверить, намагничивается ли само соединение электрозамка, так как иногда, даже если разорвана цепь, остаточное намагничивание продолжает препятствовать открыванию двери. Это легко проверить, если под рукой есть другой ключ. Как правило, сразу несколько электронных ключей не могут сломаться в один и тот же момент. Если двери не открываются и другим ключом, электрозамок нужно обесточить, чтобы он размагнитился. Обычно тумблер отключения замка домофона выводится на электрощите первого этажа, но есть и другой способ – на дверную магнитную пластинку клеят полоску липкой ленты.
Невозможно нажать кнопку цифрового домофона. Такая проблема может возникнуть в подъезде высотного дома – слишком частые нажатия. Такие системы обладают высокой чувствительностью, поскольку используется схема пресекающихся световых лучей. Решают такую ситуацию при помощи диспетчера – он передаёт сигнал нужному абоненту, а сняв трубку тот не отвечает (если это происходит, экран панели высвечивает «Е» либо «Err»). Помочь можно тщательной физической очисткой кнопок. Если попытка неудачна – с высокой вероятностью можно сказать, что имеет место поломка процессора. Здесь уже придётся вызывать специалиста для его ремонта.
Невозможен ответ с трубки при получении вызова от подъезда. В этом случае вышла из строя сама трубка (выход из строя либо микропереключателя, либо магнитного геркона) и её придётся менять.
Если всё же слышно абонента внизу, но не получается открыть дверь – неисправна кнопка трубки. Помочь может простая очистка контактов кнопки
Если сигналы с трубки домофона проходят по причине помех и перебоев сетей коммуникаций или неисправного контроллера, потребуется вмешательство специалистов.
Когда в трубке пропадает звук, она фонит (слышен треск, шум), плохо слышно либо существует наличие какой-то сильной помехи, необходимо искать их в проводах, а именно:слабая фиксация клемм (абонент сам вытягивает их из гнёзд, натягивая кабель домофона);
полная тишина в трубке говорит о нарушении общесетевых коммуникаций;
полезно обратить внимание на положение звукорегулятора (он может стоять в позиции Mute).
Для срабатывания открывающей кнопки подъездных дверей приходится несколько раз её нажимать. Если взглянуть на схему домофона, можно увидеть, что открывание двери регулируется микропереключателем, расположенным ниже кнопки и соединяющейся с ней посредством контактов.
Трубка является важной частью переговорной системы. Поскольку ею довольно активно пользуются, то и выходит из строя она чаще, чем другие компоненты системы домофона
Разумеется, самый простой выход из положения – это замена трубки, но есть неисправности/поломки вполне устранимы самостоятельно, для этого не придётся тратить финансы. Если невозможно дозвониться в какую-то одну квартиру, скорее всего, проблемой является трубка, а именно:
- проблема в кнопке открывания подъездных дверей;
- проблема в динамике трубки (абонента неслышно);

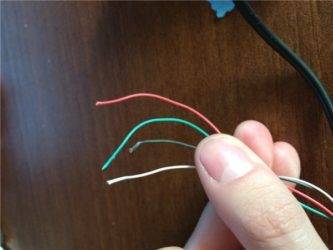

- порван кабель (перетёрся от частого употребления).
Применение адаптера
Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.
Комплектации подбирается под определенные цели и задачи:
- Покупка двух или более камер, если важен дополнительный обзор;
- Станция режима разделения сигнала на нескольких посетителей;
- Иногда необходима установка усилителя сигнала.
Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.
Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.
Выбирается он по следующим принципам:
- Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
- Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.
Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.
Возможные неисправности
В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:
- повреждения трубки механического характера;
- при поднятии трубки сигнал продолжает звучать;
- выход из строя кнопки разблокирования замка;
- плохо слышно голос звонящего;
- если вы нажимаете кнопку открытия двери, происходит сброс вызова.
В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.
Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона
Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне
В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.
Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.
О том, как подключить разные домофонные трубки, смотрите в следующем видео.
Абонентская трубка или устройство квартирное переговорное является составляющей частью домофонной системы. Оно устанавливается в каждой квартире жилого дома и позволяет вести диалог с посетителем и управлять электронным замком для открывания двери. Подключить трубку домофона самостоятельно, в случае необходимости, совсем не сложно. Достаточно только знать несколько простых правил.
Типы современных домофонов
Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:
Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.
Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.
В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.
Домофон в многоквартирном доме
В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.
Устройство домофона в многоквартирном доме

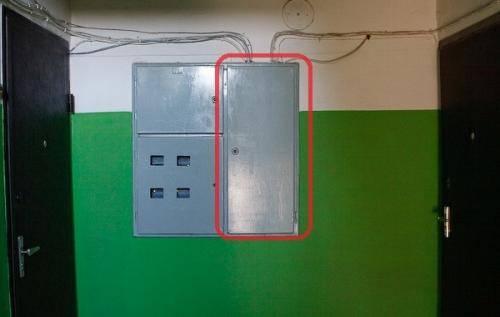

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.
Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

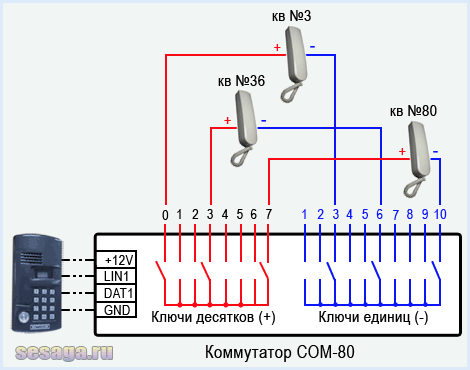

Подключение трубки домофона в многоквартирном доме
Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки
Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно
Как подключить все компоненты устройства?

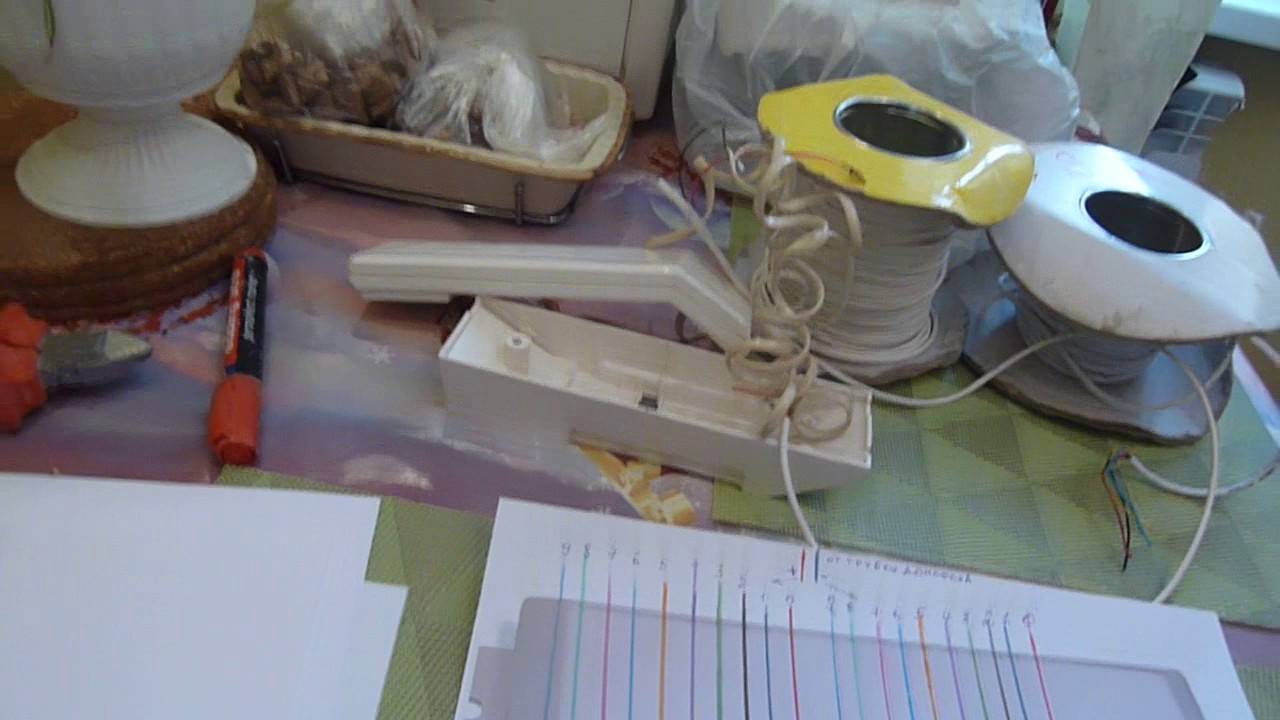

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:
- Монтаж оборудования самостоятельно в связи с установкой системы защиты;
- Подключение трубки по причине поломки ранее установленного устройства домофона.
Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.
Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:
Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.
Монтаж трубок для цифровых домофонов
Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка
Здесь следует обратить внимание на полярность
План подсоединения трубки
Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

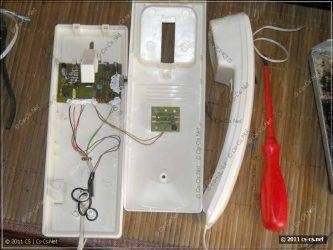

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.
Монтаж устройства на домофон координатно-матричного типа
Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.
Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.
Схема установки домофона
Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.
Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.
Дальше просто подключаем трубку
Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена
Интересную информацию о домофонах вы сможете узнать просмотрев это видео:
При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом
Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов
Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

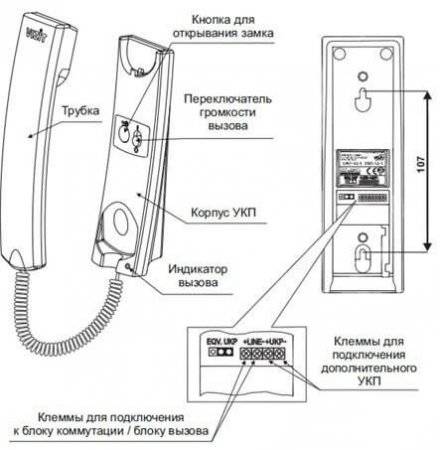

Схема подключения трубки Визит

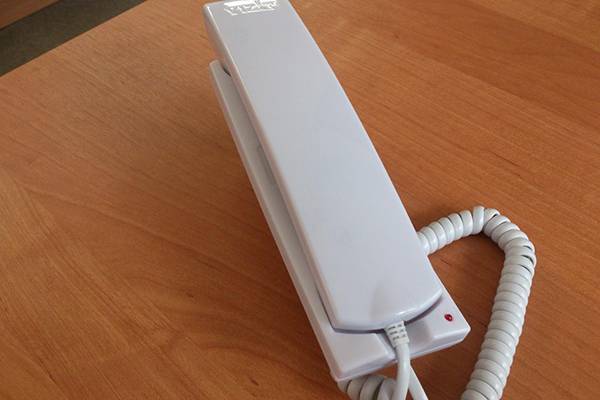

Несмотря на то, что домофонные устройства переговоров отличаются высокой надежностью, случается так, что они выходят из строя по тем или иным причинам.
Чтобы самостоятельно произвести замену трубки, имея домофон Визит, схема подключения трубки будет следующей.
Изначально производится подключение квартирного переговорного устройства к линии системы домофона
Важно соблюдать полярность, подключая коммутационный кабель.
После этого производится закрепление держателя трубки на стене или иной вертикальной плоскости с помощью монтажных шурупов, которые идут вместе с комплектом трубки.
Далее можно подключить и само устройство к ее держателю – для этого используется коммутационный кабель, имеющийся в комплекте. Он соединяет трубу с ее держателем.
С помощью переключателя установки громкости можно отрегулировать уровень вызывного сигнала.
Кнопка открывания электромеханического замка будет применяться для открывания входной двери, чтобы запустить гостя в дом.
Пример схемы подключения трубки домофона
Возможные поломки трубки домофона Визит
В процессе использования домофонного устройства могут случаться различные поломки, большинство из которых можно устранить самостоятельно. К основным поломкам, которые наиболее часто встречаются в домофонных трубках, относится:
- не функционирует кнопка открывания электромеханического замка входной двери;
- отсутствует слышимость одной из сторон переговоров;
- западает язычок переговорной трубки;
- присутствует разрыв кабеля, соединяющего телефонную трубку с ее электронным блоком, расположенным внутри держателя.
Как видим, в процессе эксплуатации могут случаться различные поломки переговорной трубки, которые достаточно легко устранить самостоятельно.
Если на двери установлен домофон Визит, а трубка не открывает дверь вероятнее всего, что сломалась кнопка открывания входной двери.
Эта поломка может быть связана с выходом из строя специального микроэлектронного переключателя, располагаемого на электронной плате трубы.
В этом случае нужно либо заменить этот переключатель, либо приобрести новое переговорное устройства и установить его взамен старого.
Если в процессе дуплексной связи плохо слышно или вообще не слышно одну из сторон переговоров, то вероятнее всего, что вышли из строя динамик, либо микрофон трубки.
Чтобы самостоятельно заменить эти элементы нужно подобрать аналогичные динамик/микрофон с теми же рабочими характеристиками, которые были в трубке изначально. Если самостоятельно это сделать трудно, то лучше всего приобрести готовую трубку и установить ее вместо сломавшегося устройства.

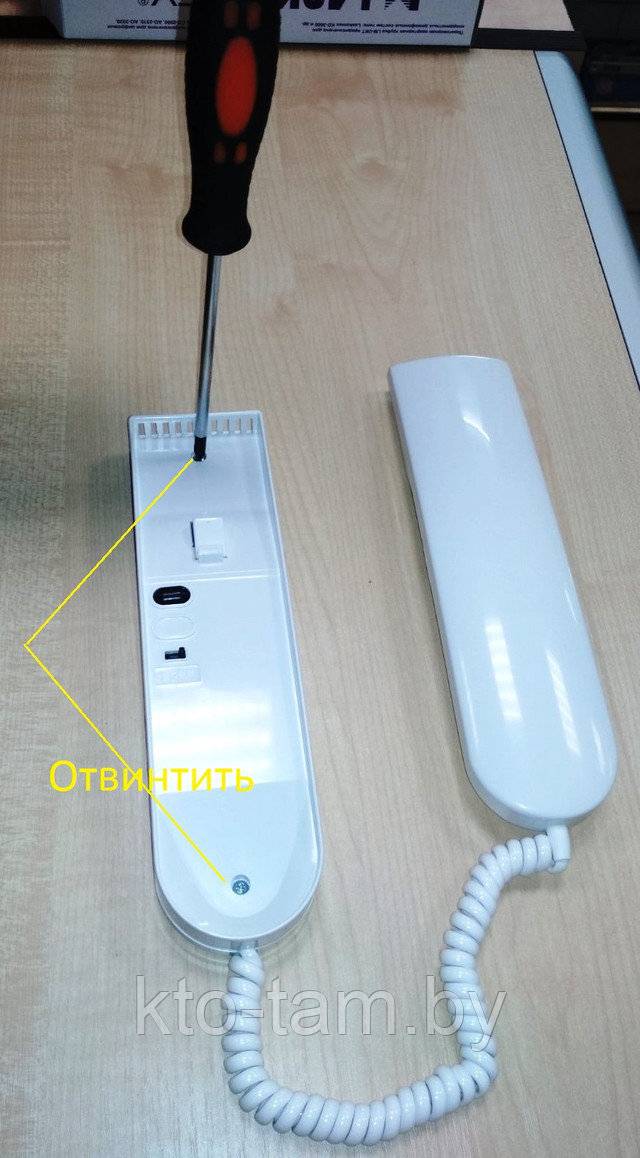

В том случае, когда западает язычок трубки, проблему легко решить, разобрав блок держателя устройства и подогнув соответствующий пластиковый держатель кнопки, предварительного разогрев его с помощью паяльника или другого обогревательного прибора.
Когда выявлен разрыв в коммутационном кабеле, его легко заменить, купив новый кабель с соответствующими разъемами.
Чтобы корректно работала трубка домофона Визит, инструкция предупреждает о важности соблюдения полярности подключения устройства. Если не соблюсти полярность, то возможен сбой в работе всей системы домофона Визит
Заключение
Домофоны Визит – это высоконадежные устройства, которые хорошо функционируют в разных эксплуатационных условиях и отличаются высокой отказоустойчивостью.
Если же, используя домофон Визит, неисправности трубки избежать не удалось, то можно постараться починить ее самостоятельно, используя перечисленные выше рекомендации. Когда человек не уверен, что может починить трубку самостоятельно, можно обратиться к специалистам, которые осуществляют техническое обслуживание домофонных систем.
Квалифицированные мастера проведут осмотр сломавшегося устройства, и сделают выводы, подлежит ли трубка ремонту, или ее следует заменить новым устройством.
Учитывая, что цена трубки не столь уж высока, в большинстве случаев, если поломка достаточно серьезная, рекомендуется установить новое устройство, которое прослужит длительный срок, и не будет причинять пользователю неудобств в использовании домофонной системой.

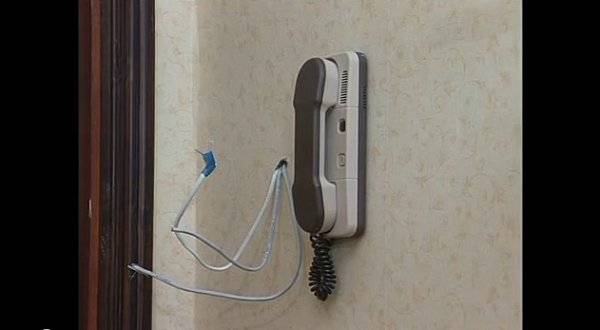

Установка внутреннего устройства
Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:
- Примерное рекомендуемое расположение трубки – 1,5 м от пола.
- Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два – до переговорного устройства и, собственно, до трансформатора.
- Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
- Следующий шаг – помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
- Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
- Закрепите подставку для трубки.
- Из гофрированной трубы подсоедините необходимые провода к трубке.
- Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
- Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!
Как смонтировать домофон в квартире
Принцип подключения домофона в квартире мало чем отличается от частного дома. Единственное, значительно увеличивается метраж кабелей, а также требуется специальная коммутационная аппаратура для связи всех абонентов с вызывной панелью. Теперь подробнее. Начнем традиционно со схемы:
Стоит отметить, что на входной двери в подъезде обычно устанавливается магнитный замок, с большой силой удержания.
Пожалуй, самый сложный этап – это подключить домофон к вызывной панели на входе в парадную. Начинаем с прокладки кабеля от квартиры к щитку, расположенному на лестничной площадке. Ведем провод от квартиры до щитка, укладывая его в пластиковый кабель-канал, затем аккуратно спускаем вниз по шахте подъездного щитка до первого этажа. Далее, укладывая в гофру, ведем к панели вызова или же к месту установки коммутатора.
Затем необходимо установить и подключить трубку. Место установки должно быть удобным и доступным – как и в случае с видеодомофоном в частном доме это стена около входной двери. Прикручиваем ее саморезами в заранее забитые дюбеля. Перейдем к подключению домофона в квартире. Сняв переднюю лицевую крышку, увидим клеммы. Их может быть две или четыре, в зависимости от выбранного типа устройства. Наличие четырех клемм говорит о возможности подключения еще одной дополнительной переговорной трубки. На фото показано порядок подсоединения:
Также можно организовать более простое подключение, когда вызывное устройство монтируется непосредственно за входной квартирной дверью, как на картинке:
В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.
В завершение статьи хотелось бы поговорить о том, какими проводами пользоваться. Как было сказано выше, для подключения видеодомофона используйте сигнальные кабели типа КВК П 2 2х0,75 или витую пару FTP 4x2x0,51. Присоединить аудиотрубку можно двухжильным телефонным проводом или витой парой. Для запитки электрозамка подойдет двухжильный кабель ШВВП 2х0,75.
Также отметим один важный нюанс касаемо электрозамков, связанный с доступом в помещение. При отключении электроэнергии электромагнитный замок перестанет работать и дверь откроется автоматически, электромеханический же все равно будет оставаться закрытым
Помните об этой важной детали как на этапе эксплуатации, так и в процессе выбора комплекта для собственных условий
Вот по такому принципу производится установка и подключение домофона своими руками. Как вы видите, в частном доме и квартире не сложно самостоятельно выполнить монтаж, главное знать предоставленные правила и иметь под рукой подходящий инструмент!
Будет интересно прочитать:
- Инструменты электрика — список
- Цвета проводов в электропроводке
- Как правильно штробить стены
Устройство и принцип работы
Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.
При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.
По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.
Конструкция домофона
Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.
Фото — конструкция системы
Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:
- Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
- Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
- Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
- При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс
В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.
Виды домофонов
Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:
- Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
- Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).
Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.
Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е., каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.
Фото — схема подключения модели цифрал
Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.
Фото — блок управления домофоном
Правила монтажа домофонов VIZIT
Итоги
Домофоны Vizit – надежные устройства, которые характеризуются стабильной работой в различных условиях. Однако неприятности в виде поломок все же иногда случаются. Если такая проблема не обошла вас стороной, трубку домофона вы всегда можете попробовать починить самостоятельно, опираясь на советы, приведенные выше. Не уверены в своих технических знаниях и навыках? Нет желания рисковать? Лучше обратитесь в сервисную поддержку. Мастера, которые занимаются сервисным обслуживанием домофонных систем, произведут диагностику устройства, которое вышло из строя, и выявят причину поломки. В своей работе они используют специальное оборудование для диагностики и настройки домофонов. Когда будет известно, что именно перестало работать, квалифицированный специалист сообщит, что именно необходимо сделать – отремонтировать трубку, купив новые запчасти, или же полностью заменить устройство.
Стоит отметить, что стоимость трубки невысока, поэтому при серьезных поломках, как правило, специалисты рекомендуют установить новый прибор, который будет работать долго и без проблем, не доставляя пользователю каких-либо неудобств.
