Прямая монолитная лестница своими руками: Инструкция от лучших мастеров

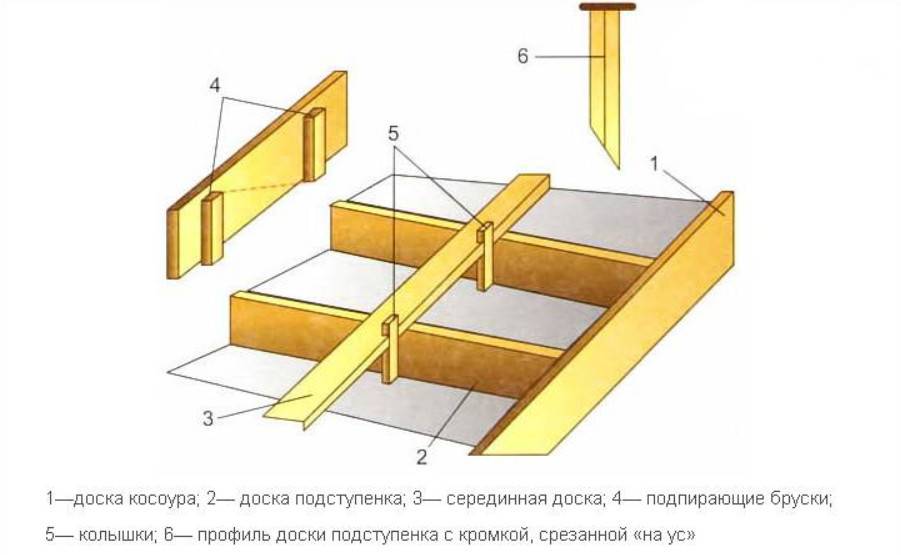

Сборка опалубки

Когда чертежи будут готовы, сбивают опалубку. Ее делают из листов влагостойкой фанеры и обрезных досок. Элементы фиксируют саморезами, в качестве крепежа используют металлические уголки.

Сначала собирают нижнюю часть опалубки. Фанерные листы или доски плотно скрепляют, все крепления должны располагаться с внешней стороны. Дно укрепляют подпорками, их делают из брусков небольшого сечения. Из обрезной доски сбивают отбортовку, ее устанавливают снаружи.

После этого переходят к монтажу брусьев подступенков, их крепят к стенке или отбортовке на металлические уголки. С помощью поперечных брусков конструкции можно придать дополнительную прочность.

После завершения сборки опалубки в нее заливают бетонный раствор. Чтобы поверхность бетона осталась гладкой, деревянные детали опалубочных щитов тщательно шлифуют. При использовании фанеры этого не потребуется.

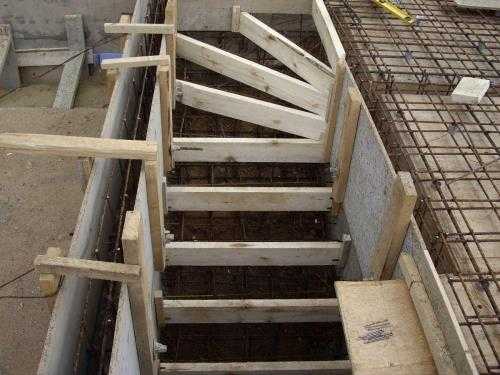

Сборка опалубки для заливки бетоном.

Устройство арматурного каркаса

Для привязывания вязальной проволокой арматуры при армирования понадобится крючок, который можно изготовить, заточив и выгнув в удобной форме проволоку 6 или 8 мм.

Армирование фундамента под опорными стенками делается в виде каркаса балки — 4 рабочих прута, распределённые в пространстве хомутами или короткими вертикальными стержнями.

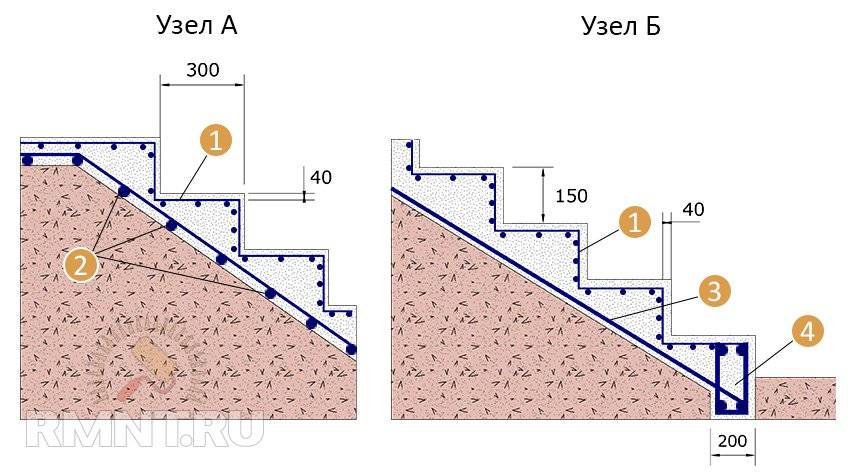

Арматурный каркас лестницы состоит из сетки в основании (арматура 12) и сетки по самим ступеням (сварная сетка 50х50, 3 мм).

Для устройства основной рабочей сетки в середине тела лестницы и площадки анкеруем арматуру зеркально с шагом 200 мм. На выпуски подвязываем пруты длиной, равной ширине лестницы. Затем вымеряем длину площадка + марш и изгибаем цельные пруты под угол марша и устанавливаем их с шагом 200 (на 1 метр ширины лестницы получится 6 штук).

Для армирования ступеней выгибаем сварную сетку в форме буквы Г и закрепляем вязальной проволокой к основной сетке.

Внимание! Учитывайте защитный слой бетона 30–40 мм (от арматуры до поверхности бетона)!

Для верхнего слоя армирования площадки анкеруем арматуру (по 2–3 прута на каждую сторону) ниже уровня горизонта на 40 мм и навязываем на них лист сварной сетки.

Особенности устройства наружных конструкций

Лестница на крыльцо из бетона станет визитной карточкой вашего дома. Его можно выполнить любой формы и размера. Это может быть монолитная конструкция, либо открытая система.

Технология устройства наружного входа во многом идентична внутренним работам. Проектирование крыльца начинается с чертежа будущего изделия с необходимыми размерами.

Стоит учесть некоторые нюансы:

  • При расчете высоты берется расстояние от поверхности грунта до низа входного проема. Причем необходимо брать в расчет и толщину облицовки. Также следует оставить запас примерно в 5 см на неравномерность усадки крыльца и дома.
  • Для достаточно безопасной эксплуатации ширина изделия должна быть минимум на один метр шире входного проема.
  • Наиболее рациональными размерами считаются ступеньки с высотой 20 см, шириной 30 см и длиной 150 см.

Чертеж простого крыльца

Если вход в дом расположен на высоте более 1,5 м, то стоит подумать о надежном ограждении всей системы.

Технология выполнения работ:

  • Под основание лестничной конструкции требуется устройство надежного фундамента. При его изготовлении необходимо тщательно следить за горизонтальностью площадки.
  • После возведения основания обязательно проводятся работы по гидроизоляции его верха. Защита от влаги требуется и стене, к которой будет примыкать крыльцо.
  • Установка опалубки и закладка арматуры производится также, как и при внутреннем устройстве.
  • Заливку бетонного раствора начинают снизу. Каждый следующий уровень заливается только после того, как схватится нижний ярус.
  • Опалубка разбирается после полного набора прочности бетонной конструкции.

Еще проще работать, если выбрана лестница из газобетонных блоков. Сборные конструкции возводятся намного быстрее, они легче монолитных вариантов. Цена такого решения гораздо ниже, чем у бетонного крыльца. При высоте изделий более 0,8 м стоит произвести армирование рядов блоков.

Входное крыльцо из блоков – быстро, выгодно, надежно

Материалы для наружной отделки

Наружные лестницы из бетона в особняках редко оставляют без отделки. Основная причина кроется не столько в эстетике, сколько в необходимости защиты материала крыльца от внешних атмосферных воздействий. Влага и перепады температуры через некоторое время приведут к разрушению конструкции.

Дополнительными требования к наружным лестницам являются:

  • Влагостойкость;
  • Морозоустойчивость;
  • Стойкость к действию солнечных лучей;
  • Высокая устойчивость к износу;
  • Нескользкая поверхность ступеней.

Исходя из этих условий, наиболее подходящими материалами для отделки можно назвать:

  • Керамику – она имеет большое разнообразие декоративных вариантов покрытия.
  • Искусственный камень – отличается прочностью и эстетичностью.
  • Натуральный камень – долговечен, прочен, очень красивая отделка.
  • Тротуарную плитку – отличается простотой укладки и невысокой стоимостью.
  • Террасную доску – современный материал с отличными техническими характеристиками для наружного применения. Из декинга также можно выполнить ограждение для крыльца.

При использовании деревянных элементов требуется их надежная защита от влаги. Неплохим вариантом можно назвать артбетон или печатный бетон. Он позволяет получить качественное, прочное и эстетичное покрытие.

Перед началом отделочных работ необходимо сделать стяжку поверхности крыльца, чтобы придать ему уклон для стока воды. Стоит также выполнить гидроизоляционную обработку бетона. Дальнейшая отделка во многом зависит от выбранного материала. При укладке плиточных элементов необходимо использовать только водостойкие растворы, предназначенные для наружного применения. Инструкция производителя должна содержать данные сведения.

Вопрос, как сделать лестницу из бетона своими руками, кажется очень сложным только сначала. Изучив информацию по видам таких изделий, а также технологию их изготовления, можно попробовать для начала сделать небольшую наружную конструкцию.  Проработав все этапы на практике, будет намного легче рассчитать и устроить внутренние лестницы из бетона.

Покупка качественных материалов и тщательное соблюдение технологии изготовления позволит сделать надежную и прочную лестничную систему. Она прослужит очень долго, оставаясь при этом красивой и удобной. Больше подробностей на данную тему можно узнать из видео в этой статье: «Строительство лестницы из бетона».

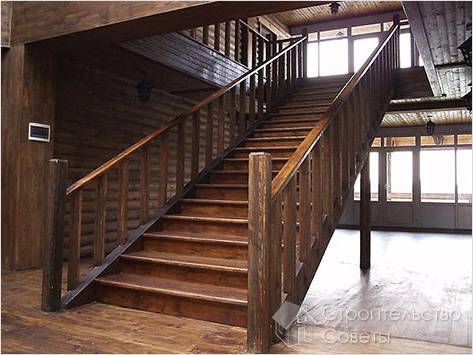

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Устройство опалубки для винтовой лестницы

Чтобы изготовить опалубку для винтовой лестницы, необходимо каждый элемент конструкции выполнять отдельно. Устройство забежных ступенек требует специальной подготовки материала: из фанеры выпиливают элементы в виде трапеций с учетом поворота и необходимой ширины ступени.

Боковые изогнутые поверхности опалубки выполняют из фанеры и досок. Для устойчивости конструкции под основание опалубки подводят брус сечением 100х100 мм, который устанавливается с шагом от 40 до 60 см.

Необходимо выравнивать положение подпорных брусьев по отвесу, устанавливая их строго вертикально, чтобы конструкция могла выдержать тяжесть бетона. Брус фиксируется поперечными ребрами жесткости из доски, толщиной 30-40 мм.

Снятие опалубки с монолитной лестницы производится после полного набора прочности бетона, который составляет 28 дней. Для устройства перил рекомендуется предусмотреть монтажные отверстия на поверхности ступеней или закладные детали.

Этап #4. Вязка и установка арматурной сетки или каркаса

Если лестница небольшая, то для армирования можно воспользоваться сеткой, связанной из арматуры диаметром 10-12 мм. Арматурные стержни располагают с шагом 15 и 20 см, чтобы получилась сетка с ячейкой 15 х 20 см. Связывают стержни между собой при помощи проволоки.

Для большой лестницы используют арматурный каркас. Он состоит из двух или нескольких сеток, соединенных между собой вертикальными стержнями. Между сетками оставляют расстояние 2-3 см.

Арматурный каркас (сетка) является своеобразным «скелетом» конструкции, на нем будет удерживаться застывшая бетонная масса. Поэтому горизонтальные стержни каркаса (сетки) закрепляют в стене для надежной связи с будущей бетонной лестницей. Для этого в стене сверлят отверстия необходимого диаметра и молотком вбивают туда штыри.

Каркас или сетку укладывают на нижнюю часть опалубки на расстоянии 2-3 см от дна. Чтобы приподнять арматуру можно воспользоваться камнями, кирпичами или специальными пластиковыми подставками-фиксаторами.

Порядок и сроки распалубки

Для того чтобы бетонная конструкция схватилась и достигла своей прочности, нужно не менее 3-4 недель. До полного высыхания раствора и снятия опалубки ходить по залитой лестнице не стоит, для этого нужно предусмотреть другие способы перемещения между этажами. Например, использование простой деревянной лестницы.

Через неделю после заливки можно удалить доски опалубки со ступенек. Это позволит оценить качество проделанной работы и в случае необходимости залить трещины заново. Через 2 недели снимают боковые доски, а еще через неделю-полторы можно убирать опору в виде брусьев и нижнюю часть опалубки. Теперь лестница полностью готова к перемещению по ней.

Преимущества и недостатки

Конструкция не имеет ограничений по условиям эксплуатации.

Бетонный монолит обладает следующими достоинствами:

  • Размещение в любом месте. Лестницу можно поставить в доме или под открытым небом. Нет разницы в уровне влажности помещения.
  • Прочность. По надежности с бетонной конструкцией не сравнится ни одно деревянное изделие.
  • Устойчивость к нагрузкам. Монолит во время эксплуатации не скрипит, не шатается. Его детали не отпадают со временем (элементы декора не учитываются).
  • Пожарная безопасность. Не считая особенностей отделки, бетонные конструкции не воспламеняются.
  • Технология. Заливка бетонной лестницы позволяет выполнить изделие любой формы и размера.
  • Отделка. Готовую ЖБК отделывают любыми материалами.

Недостатками считаются:

  • Большая масса конструкции. При установке требует надежной опоры. Использование бетонного решения в доме из дерева невозможно.
  • Сложность самостоятельного изготовления. Стационарные конструкции относятся к изделиям повышенной сложности.
  • Длительность работ по изготовлению. Кроме времени на оформление опалубки и заливку, перед введением лестницы в эксплуатацию ей дается до месяца на набор прочности бетона.

Монолитная лестница своими руками

  • 1 Армирование лестницы
  • 2 Опалубка
  • 3 Заливка бетона
  • 4 Снятие опалубки
  • 5 Видео
  • 6 Фото

Если ваша мечта – монолитная лестница – начните работы с разработки подробного чертежа, который позволит определить количество ступеней, их ширину и высоту.

Оптимальными считаются следующие размеры ступени:

  • ширина – 25–30 сантиметров,
  • высота — 15–17 сантиметров.

Ширина и глубина ступеней

Все ступени должны иметь одинаковые размеры.

Если вы решили сделать криволинейную монолитную лестницу, то в самой узкой части ступени ее ширина не должна быть менее 12 сантиметров (иначе будет велика вероятность оступиться, упасть и получить травму при ее эксплуатации).

Также не забывайте про промежуточные площадки. Их желательно делать через каждые 12–15 ступеней, чтобы поднимающийся человек мог немного отдохнуть. Если конфигурация проема не позволяет сделать промежуточную площадку в месте поворота лестницы, можете выполнить там забежные ступени.

Подготовка и укладка деревянных ступеней на бетонную лестницу

Дерево является наиболее популярным материалом, так как его легко обрабатывать, и также оно способно оптимально улучшить декор бетонной конструкции. К тому же, облицовка своими руками лестницы вполне возможна для человека, обладающего минимальным опытом в строительстве. Если же его нет, то профессиональная помощь не повредит.

Для изготовления ступеней для лестницы следует предварительно выбрать дерево, самым оптимальным вариантом является дуб, но цены на заготовки из него довольно высокие, дешевле обойдутся ступени из лиственницы, также можно воспользоваться и другими заготовками из березы (применять следует только внутри помещений) или бук.

Перед тем как начать делать заготовки, следует выполнить следующее:

  1. Выполнить просчет необходимого объема материала, исходя из площади лестницы и толщины ступеней. Минимальная толщина ступеней, укладываемых на бетонное основание – 30 мм.
  2. Необходимо выровнять бетонные ступени лестницы, уложить на них подложку, и после приступать к укладке непосредственно деревянных ступеней. Их крепят с помощью клея и саморезов на подложку, которая, в свою очередь, также закреплена.
  3. Если лестница слишком неровная, то можно предварительно сделать деревянный каркас из прочных тонких брусьев в виде косоуров, на них следует крепить ступеньки.

Работа по укладке ступеней требует внимательности и аккуратности, только в этом случае можно получить качественную лестницу. Чтобы немного ускорить процесс, можно заказать распил и фрезерование заготовок где-либо, в соответствии с необходимыми размерами.

Особенности бетонных конструкций

Создание железобетонной конструкции происходит на месте строительства. Обязательно для ее возведения армирование. Железный каркас может связываться со стеной или быть независимым. Лестница может быть следующего вида:

  • маршевая;
  • забежная;
  • винтовая;
  • на тетиве;
  • на косоуре.

Самой простой считается конструкция с маршами, но для нее нужно больше пространства. Забежные варианты считаются не очень удобными, но их легче поместить в тесных холлах. Из-за невозможности демонтировать конструкцию, перенести в другое место или доделать, лестницы устанавливают на начальных этапах строительства

Важно правильно провести предварительные расчеты

Варианты отделки бетонной лестницы

Отделка монолитных лестниц практически не имеет никаких ограничений, поскольку бетон идеально сочетается практически с любым материалом.

Отделка древесиной

Чтобы сократить давление на основание лестницы, стоит отдать предпочтение отделке с помощью дерева. Из этого материала изготавливают ступеньки, поручни или балюстрады. При этом в декор идеально впишутся никелированные или кованные элементы. Кроме того вся лестница полностью может быть обшита деревом.

Керамогранит

Ступени монолитной лестницы, обшитые керамогранитом, очень красиво смотрятся и выглядят довольно гармонично. Плитка может использоваться как в качестве отделки всей конструкции, так и для облицовки некоторых ее элементов в сочетании с деревом.

Чтобы сооружение выглядело неповторимо, можно применять дополнительные эффекты, используя стекло, светодиодное освещение, пластик или другие варианты. В данном случае все ограничивается лишь вашей фантазией и общим интерьером.

Вышеприведенные советы помогут при монтаже монолитной лестницы в своем доме. Однако если у вас нет опыта в строительной сфере, стоит обратиться к профессионалам, которые помогут вам выполнить часть работ. Есть и другой вариант: вы можете сначала самостоятельно устроить лестницу из бетона на своем дачном участке, а лишь после этого приступать к строительству внутри помещения.
