Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Подготовительные мероприятия

Самостоятельное строительство гаража из шлакоблока начинается с выполнения ряда важных подготовительных мероприятий. Следуйте приведенной последовательности.

Выбор места

В первую очередь выбираем подходящее место для возведения нашего автодомика. Удобно, когда гараж находится рядом с домом – в плохую погоду не придется мокнуть под дождем и пробираться через снежные сугробы.

Выбор и подготовка места для гаража

Лучше, чтобы гараж располагался на минимальном расстоянии от выезда с территории участка. Количество поворотов должно быть минимальным. Не рекомендуется строить гараж из шлакоблока в низине, т.к. это грозит подтоплением атмосферными и грунтовыми водами.

Обязательно убедитесь, что в месте запланированного строительства отсутствуют линии коммуникаций, такие как:

  • водопроводы;
  • линии электропередач;
  • трубы канализации и отопления.

При поломке перечисленных коммуникаций в будущем наличие гаража существенно усложнит их ремонт.

Схема гаража из пеноблоковСхема кладки гаража из пеноблоков

Убедитесь, что при возведении гаража на выбранном месте останется достаточное количество пространства для открывания ворот. Нелишним будет свободное место для парковки машины на время мойки и других работ.

Разметка строительной площадки

Разметка площади под фундамент

Выбрав подходящее место для возведения гаража из шлакоблоков, приступаем к разметке площадки. На этом этапе вам понадобится небольшой набор вспомогательных инструментов, а именно:

  • арматурные стержни или другие подобные приспособления;
  • молоток для забивки стержней;
  • плотная нить для протягивания между колышками;
  • рулетка для замеров.

Прежде чем приступать к разметочным работам, нужно в точности определить габариты будущего строения. В этом моменте ориентируйтесь на следующие факторы:

  • доступное свободное пространство на участке;
  • финансовые возможности;
  • индивидуальные предпочтения и потребности.

Если гараж из шлакоблока будет использоваться в качестве места для хранения легковушки стандартного размера, вам вполне хватит строения размерами 6х4 м и высотой 2,5-3 м.

Шестиметровая длина обусловлена габаритами авто (в среднем 4-5 м) с полуметровым запасом для беспрепятственного прохода. Ширина машины составляет в среднем 200-250 см. Примерно по 70 см надо оставить для прохода, установки стеллажей и хранения разного рода материалов, использующихся в гараже.

Ориентировочные размеры гаража

При желании вы можете корректировать размеры постройки на свое усмотрение. Какие-либо строгие ограничения и стандартные габариты в отношении гаражей из шлакоблока отсутствуют.

Разметка площадки под фундамент

Расчет шлакоблока

Выбрав место для строительства и определив оптимальные размеры гаража, приступаем к расчету материалов. Отнеситесь к этому этапу работы с максимальной ответственностью. Из-за ошибок на этапе расчетов вам может попросту не хватить материалов либо же вы зря потратите деньги на ненужные блоки.

Шлакоблок

Расчет будет рассмотрен на примере гаража размерами 6х4 м и высотой 250 см. Кладка выполняется по самому распространенному методу – в половину блока. Размеры ворот – 300х230 см.

Размеры одного блока стандартизированы – 39х19х18,8 см. Исходя из этого, на кладку 1 м2 уйдет 13,6 блоков. Всю постройку вы выложите из 586 элементов. Обычно около 5-10% материала добавляется «на запас». Если в конструкции предусмотрено наличие дополнительных дверей и оконных проемов, учитывайте это при выполнении расчета.

Также вам нужно будет купить бутовый камень для обустройства основания, несколько балок из металла либо древесины (в случае с гаражом указанных размеров будет достаточно пяти 430-сантиметровых балок).

Бутовый камень

Не забудьте купить бетон для заливки фундамента либо компоненты (цемент, песок и щебень) для его самостоятельного приготовления.

Бетон

Также вам понадобится материал для финишного покрытия кровли. При его выборе ориентируйтесь на свои предпочтения.

МеталлочерепицаОндулинТехнические характеристики ондулинаПрофнастил для крышиПрофнастил для крыши

Бетон покупайте или готовьте сами. Пропорции стандартные:

  • часть цемента;
  • три части песка;
  • 4-5 частей щебня.

Что такое сендвич-панели и почему так популярны во возведении объектов

По своей сути сендвич-панель напоминает многослойный бутерброд. Где в середине утеплитель, а по бокам металлический каркас разной фактуры. Такие блоки скрепляются с помощью горячего пресса, скреплять элементы дополнительно не нужно. Сип или сэндвич-панель практически не оставляет зазоров за счёт идеально ровных граней и пористой структуры утеплителя. Потери тепла при выборе качественного материала минимальны.

В качестве утеплителя чаще всего выступает обычная минвата

Внешний лист панели отличается особой волнистой фактурой, которая придаёт строению законченную форму с одной стороны, а с другой делает швы и стыки менее заметными. Кроме того, такой вариант отделки увеличивает прочность стен.

Полимеры препятствуют разбуханию и загниванию материала. Ведь не секрет, что высокая влажность и осадки пагубно отражаются на натуральном покрытии.

Крепятся панели с помощью специальных пазов с выемками

Важно проверить, насколько точно совпадают стыки. Скрепляются листы герметиком

Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты

Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает

Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov.

Выбор места в гараже для верстака

Гаражи преимущественно прямоугольные, поэтому при выборе рабочей станции следует учитывать некоторые особенности использования будущей рабочей станции:

  1. Если ширина гаража достаточна, оптимальным местом для верстака является одна из длинных стен здания, так как она позволяет разместить стол на желаемой длине и трехсторонний подход к верстаку, что очень практично, особенно при работе с двумя людьми в одно и то же время;
  2. Когда верстак установлен в конце гаража, все держатели тисков и другие приспособления можно разместить на передней части стола, разместив зажимные отверстия и другие инструменты на передней продольной стороне стола;
  3. Другой возможностью является размещение верстака на длинной стене с упором в передней стене, чтобы доступ к столу мог быть использован с обеих сторон.

Совет: Если вы усиливаете вертикальные опоры поперечинами со стороны стены верстака, вы можете легко разместить различные инструменты на крючках или других типах держателей, которые всегда видны.

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

  • Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
  • Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
  • Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
  • Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.
  • Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
  • Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
  • Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

  • Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
  • Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
  • Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
  • Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
  • Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
  • Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
  • Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Необходимые материалы и инструменты

Когда строительство в самом разгаре

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

  • бетоносмеситель;
  • портландцемент М400;
  • песок;
  • гравий;
  • ёмкости для воды и раствора;
  • арматура сечением от 8 мм;
  • вязальная проволока;
  • материал для опалубки: доски, фанера, ОСБ;
  • лопаты штыковая и совковая;
  • рулетка;
  • пузырьковый строительный уровень;
  • колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

  • дрель и длинные сверла;
  • шуруповёрт мощностью 600-750 Вт;
  • самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Способы обшивки гаража

Перед обшивкой стен рекомендуется сделать обрешетку из брусьев 40х40 мм. Они облегчат процесс обшивки и сделают конструкцию более надежной. Что касается материала, то современный рынок предлагает широкий выбор подходящих вариантов.

Монтаж осуществляется внахлест вертикальными волнами. Профнастил практичный и долговечный материал. Также подходят стекломагниевые листы, вагонка, прошедшая специальную обработку и другие материалы. Лучше всего сделать выбор в пользу материалов, устойчивых к воздействию влаги и другим повреждениям. Для внутренней обшивки применяются ДСП или вагонка.

Строим гараж из сэндвич-панелей

Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:

  • подготовка территории;
  • заливка фундамента;
  • установка каркаса;
  • обшивание плитами;
  • заключительные работы.

После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.

Подготовительные работы

Быстровозводимые конструкции должны иметь особо прочный фундамент, поскольку именно на него будет приходиться основная нагрузка. При возведении стены из сэндвич-панелей можно выбрать монолитный, плитный фундамент или свайный.

Выбор должен зависеть от:

  • геологических данных места застройки;
  • гидрогеологических условий;
  • конструкционных особенностей возводимого здания;
  • величины планируемой нагрузки на фундамент.

Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:

  • ленточным;
  • бетонной плитой 200 мм;
  • обойтись выравниванием территории и бетонированием пола.

Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.

Как залить фундамент:

  1. На выровненной земле делают разметку, которая составляет основу гаража.
  2. По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
  3. Дно траншеи утрамбовывают песком, слой – 20 см.
  4. Устанавливают опалубку.
  5. Готовят бетон из цемента, песка и мелкого щебня.
  6. Опалубку заливает бетоном.
  7. После его застывания опалубка снимается.
  8. Будущий пол засыпается песком, трамбуется.
  9. Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
  10. Заливается и выравнивается пол.
  11. После его застывания работы продолжаются.

Строительство каркаса

Возводя гараж из сэндвич-панелей своими руками, в первую очередь устанавливаем металлический каркас, который обеспечивает жесткость возводимой конструкции.

На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.

Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».

Важно! Если каркас для сэндвич-панелей будет возводиться из дерева, ему необходима дополнительная пропитка в качестве защиты от воздействия насекомых и вредителей. Железобетонный каркас или металлический не нуждается в такой обработке

Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.

Как сделать каркас для сэндвич-панелей:

  1. Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
  2. Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
  3. Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.

Как обшить стены и крышу

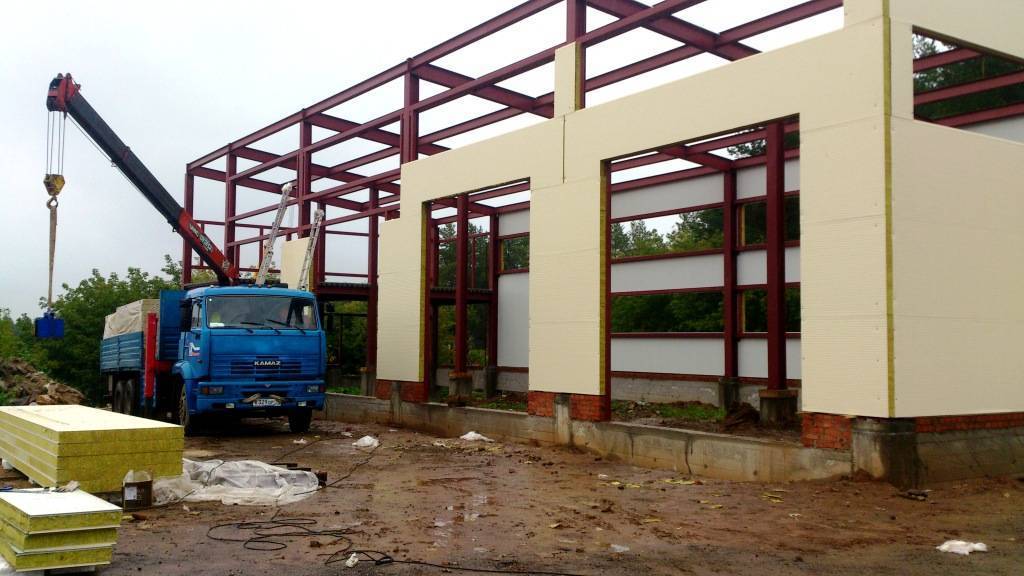

Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.

Стены из сэндвич-панелей возводят так:

  1. Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
  2. Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
  3. Плиты крепятся по направлению сверху вниз.
  4. Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
  5. Все стыки необходимо утеплить при помощи минеральной ваты.
  6. Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.

Внимание! Обшивание кровли осуществляется по такому же принципу. Начало работ должно приходиться на один из верхних углов кровельного покрытия

Особенности

Своим оригинальным названием сэндвич-панели обязаны своеобразной трёхслойной структуре, вызывающей ассоциации с американской многослойной разновидностью бутерброда – сэндвичем.

Самое распространённое конструктивное решение модульного строительного материала представлено:

  • Двумя окрашенными или оцинкованными стальными профилированными листами, которые выполняют армирующие и защитные функции.
  • Сердечником – теплоизоляционным слоем минеральной ваты, стекловолокна, пенополиуретана, самозатухающего вспененного материала пенополистирола, имеющего в составе антипирены или пенополиизоцианурата.

В некоторых случаях внешнюю обшивку от теплоизолирующего слоя отделяют специальной плёнкой, для которой характерна мембранная структура и односторонняя внутренняя проницаемость. Она защищает утеплитель от внешних факторов и препятствует скоплению конденсата в весенне-летний сезон.

Для изготовления сэндвич-панелей перечисленные слои склеивают друг с другом на высокоточном пресс-оборудовании в условиях обычного или высокого температурного режима. В результате получается превосходный инструмент с обширной областью применения в строительстве и отделке.

Гараж из сэндвич-панелей своими руками

Для начала стоит сделать проект сооружения. Его можно заказать или сделать чертеж самостоятельно, при этом учесть размер будущего гаража и количество необходимого материала. После чего приобрести готовый сборный комплект для строительства, в состав которого входят каркас, обшивка, материал для крыши, крепежные элементы и герметичные прокладки.

Пошаговая инструкция

Подготовка основания. Для этого нужно выбрать ровное место, на котором соорудить ленточный фундамент.

Сооружение каркаса. Для этого потребуются металлические уголки нужного размера или деревянные брусья толщиной примерно 10-12 см.Сначала собирают каркас для стен, для этого профили соединяются между собой саморезами в прямоугольник, который по размеру будет соответствовать боковой стене гаража. Через каждые полметра устанавливаются дополнительные ребра каркаса, а стенки стягиваются перфорированной лентой по диагонали.
По такой же технологии происходит сборка торцевых стен. Каркас из кровли делают из широкого профиля, чтобы в зимнее время крыша выдержала дополнительную нагрузку снега. Профиль соединяют в прямоугольник и дополнительно усиливают ребрами, которые выполняют роль обрешетки.
Далее на основание, которое было подготовлено заранее, устанавливаются все элементы каркаса и соединяются между собой. Обязательно стоит проверить при помощи строительного уровня, ровно ли установлена конструкция. Крыша крепится к стенам саморезами.

Обшивка. Этот этап весьма прост, обшивать гараж панелями очень удобно, главное иметь под рукой уровень и вовремя проверять правильность монтажа панелей.Начинают работу со стен. Первая панель нужно уложить внутренней стороной к каркасу и закрепить в верхнем углу, после чего выровнять по отвесу, а потом окончательно зафиксировать саморезами. Не стоит перетягивать саморезы, также нужно использовать резиновые шайбы.
Панели скрепляются между собой встроенным замочком, расположенным на их кромке. Специалисты советуют укладывать между панелями уплотнитель, для этого можно использовать обычный герметик из силикона. Панели могут расходиться между собой, чтобы этого избежать, нужно использовать струбцины, которые, как правило, уже входят в готовый комплект для сборки.
Технология обшивки кровли мало чем отличается от работ со стенами

Особое внимание следует уделить уголкам, чтобы элементы конструкции плотно прилегали друг к другу, и установке водостоков. Дополнительно стоит пройтись по всем стыкам кровли герметиком с морозостойким эффектом.
Установить ворота. Часто их также обшивают панелями, чтобы конструкция имела законченный вид

Часто их также обшивают панелями, чтобы конструкция имела законченный вид.

Возведение каркаса

Каркас делают из металла (уголок, профильная труба) или дерева (брус 10 х 10 см). Древесину следует предварительно обработать антисептической и противопожарной пропиткой.

Каждый несущий элемент стены собирается отдельно в виде прямоугольника с помощью саморезов и шуруповерта. Через интервал около 50 см крепятся ребра и стягиваются перфорированной металлической лентой по диагоналям. Все стены собираются одинаково, только оставляются проемы для ворот и калитки. Потолочный каркас делается из профилей большего размера.

Вся конструкция поднимается и соединяется с помощью специального крепежа. Рама под крышу делается немного шире помещения. Она крепится к основному каркасу саморезами.

Когда будет закончено крепление потолочного каркаса, начинается следующий этап.

Выводы и рекомендации

Среди других строительных конструкций сендвич-панель выделяется своей универсальностью, доступностью и высокой эстетичностью. Однако, при работе с материалом стоит соблюдать некоторые правила.

Не спешите снимать защитную пленку, в которую фасуются листы. До момента монтажа панель должна быть защищена от внешних воздействий. Панели очень чувствительны к точечному давлению. На нем очень легко могу возникнуть сколы и трещины.

Во время монтажа старайтесь избегать грубого воздействия на материал. Даже притуленная металлическая лестница может оставить следы и нарушить целостность покрытия. Контролируйте свои действия и опирайтесь во время монтажа исключительно на каркас.

Оборудование, с помощью которого будут нарезаться и подрезаться листы стоит выбирать с большой осторожностью

Болгарку лучше не использовать, так как во время нагрева диска, она может повредить изоляционный слой. Для отпиливания небольших участков подойдет обычная ножовка или электролобзик, но использовать агрегат необходимо на небольших оборотах.

Если вы все ещё сомневаетесь, стоит ли вам приобретать сендвич-панель, посмотрите это видео.

Watch this video on YouTube

Предыдущая Постройки 10 идей для обновления гаража: используем ненужное помещение с пользой
Следующая ПостройкиПодъёмные ворота для гаража: когда всё работает на комфорт

Заключение

После того, как вы прочитали инструкции о том, как проходит строительство каркасного гаража своими руками, видео будут очень полезны, так как они помогут вам лучше понять все этапы работы. С помощью подробных инструкций, основанных на опыте тех, кто уже сумел построить каркасный гараж своими руками, строительство пройдет гладко и без лишних временных и финансовых затрат. В после окончания работ вы сможете с удовольствием пользоваться надежным и стильным домом, построенным специально для вашего автомобиля.

Каркасный гараж своими руками поможет вам сэкономить не только на строительстве, но и на ремонте машины, ведь он обеспечит надежную защиту от непогоды и других неприятностей, а также позволит проводить технический осмотр и текущий ремонт в комфортных условиях.
