Монтаж фундамента
Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:
- Подготовительные работы, построение чертежа.
- Проведение земляных работ: разметки, рытья ям и траншей.
- Заполнение полостей или укладка блоков.
- Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.
Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.
Подготовительные работы
Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

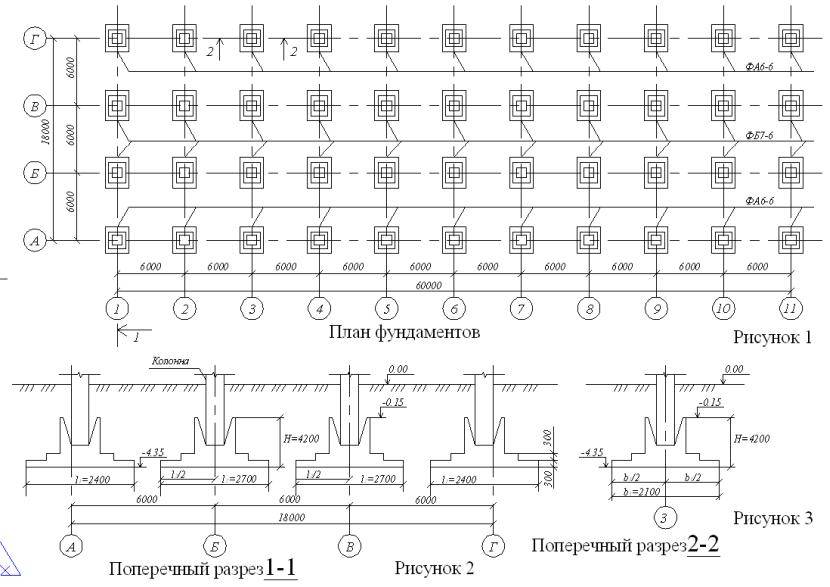

Пример чертежа фундаментаИсточник 2mdom.ru
На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.
Кроме чертежа, полезно иметь и схему самого фундамента.

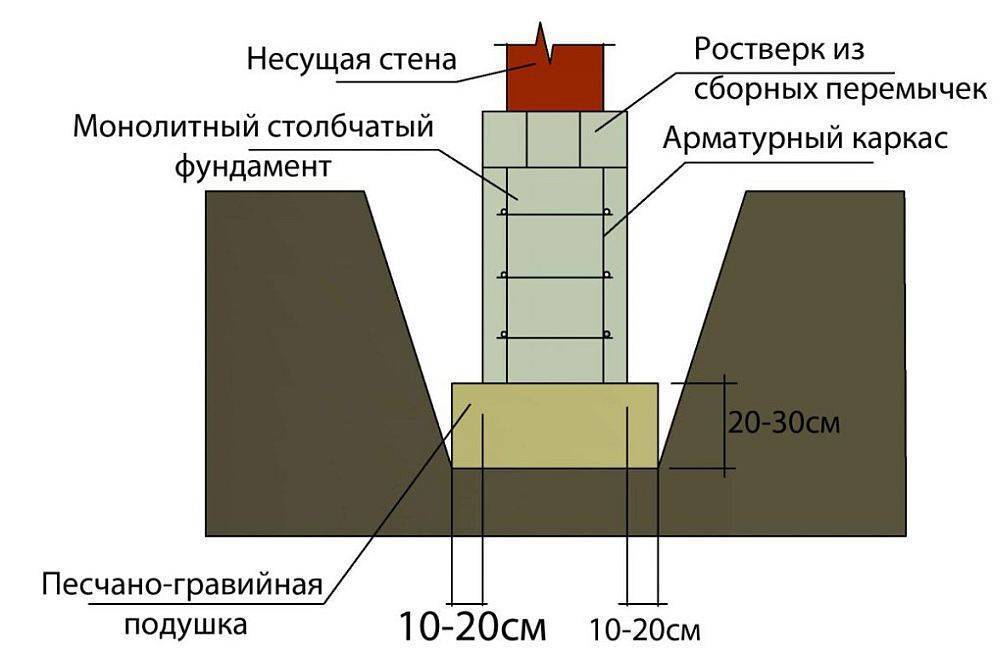

Пример схемы фундаментаИсточник prezentacii.org
Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.
Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.
Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.
Разметка фундаментаИсточник sazhaemvsadu.ru
Подготовка ям
В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

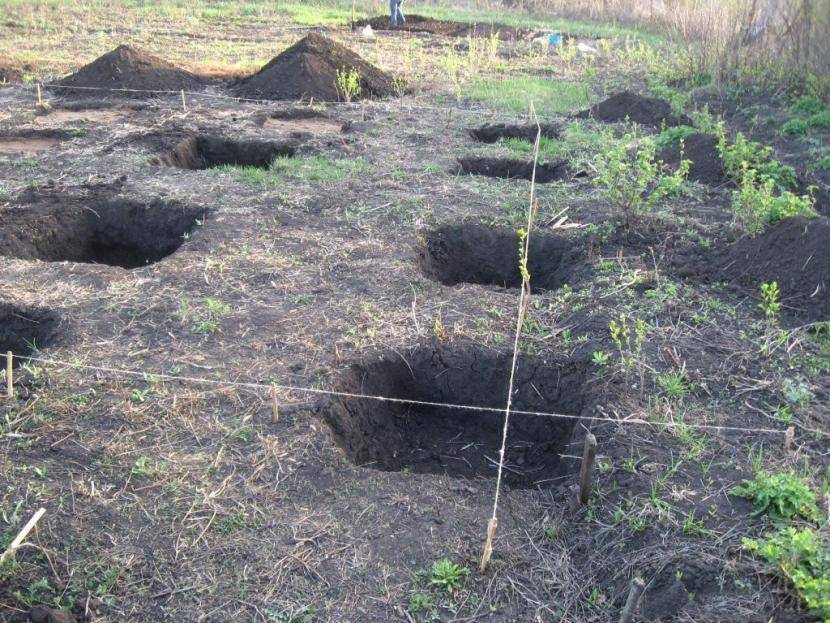

Ямы под фундаментИсточник banyagid.com
Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.
Установка фундаментных столбов
После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

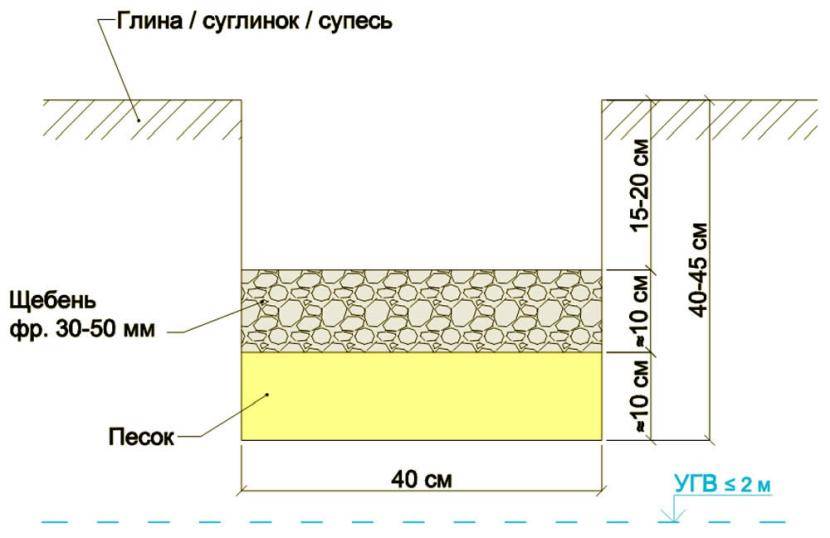

Подушка под фундаментИсточник 1landscapedesign.ru
Во избежание проседания подушку необходимо хорошо утрамбовать.
Дальнейшая технология укладки зависит от типа фундамента.
Пошаговая инструкция по созданию своими руками
Столбчатый фундамент несложен в исполнении. Если следовать инструкции, можно возвести его самостоятельно. Ниже приведена инструкция возведения монолитного столбчатого фундамента.
Подготовка строительной площадки
Первым делом на площадке определяется расположение и ориентация постройки. После этого осуществляется выравнивание пятна застройки.
Далее наносится разметка при помощи арматуры и бичевки. Отметить нужно внешний и внутренний периметр стен, высоту ростверка и столбов, места расположения столбов.
Бурение и гидроизоляция
В местах установки столбов нужно пробурить тоннели нужной глубины. На дно необходимо будет установить опорную плиту, диаметр ямы должен быть в два раза больше диаметра плиты.
Дно ямы утрамбовать. Дальше нужно обустроить песчано-щебневую подушку, с утрамбовкой каждого слоя. Сверху укладывается опорная плита.
Установка опалубки и арматуры
На плиту кладется армирующая сетка. Сверху – вертикальная арматура. Для надземной части столбов подготавливается опалубка.
Заливка бетоном
Все это поэтапно заливается бетоном (не ниже М300) по 30 см. Обязательно железным стержнем бетон на каждом этапе промешивается для уплотнения и удаления пузырьков воздуха.
Монтаж ростверка
Через несколько дней бетон застывает и можно монтировать ростверк – связующую обвязку столбчатых опор. Для легких каркасных строений чаще выполняется из деревянного бруса минимум 100х100 мм.
Монтаж забирки
Забирка – декоративный цоколь, закрывающий пространство до основания здания. Соорудить ее можно из фасадных плит, цокольного сайдинга, бревна, доски или любого штучного стройматериала.
Виды фундаментов для каркасных домов
Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

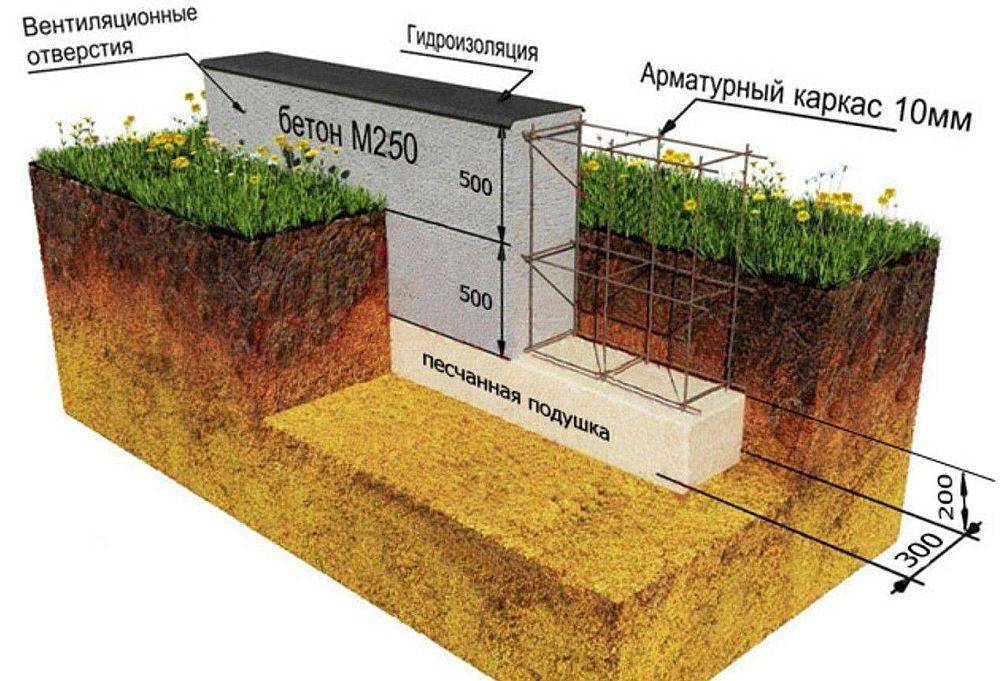

Ленточный фундамент – классика частного домостроения
Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.
Недостатком ленточного фундамента считается невозможность перепланировки дома
Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится

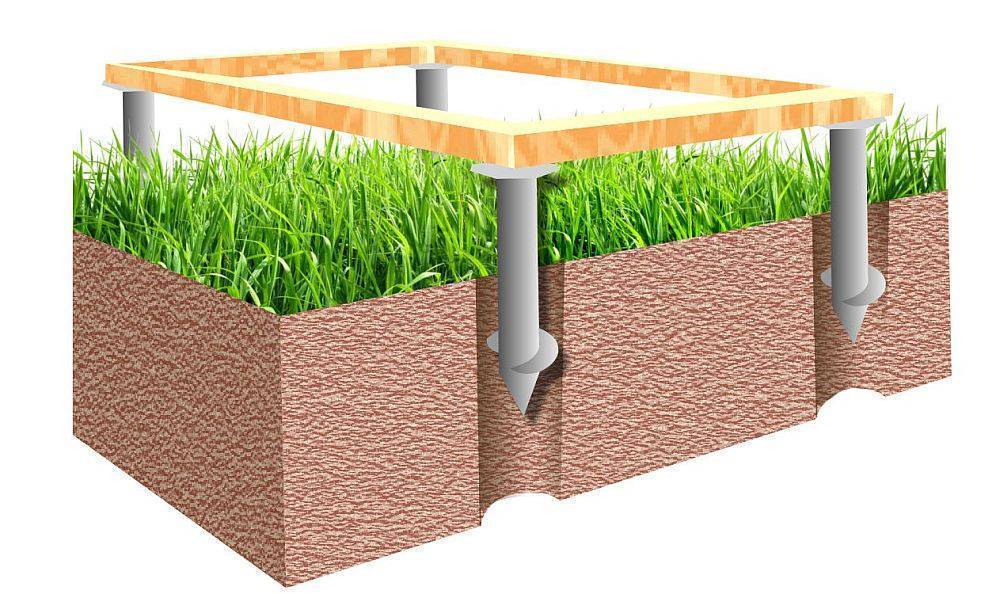

Дом на сваях
Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах. Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.
Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

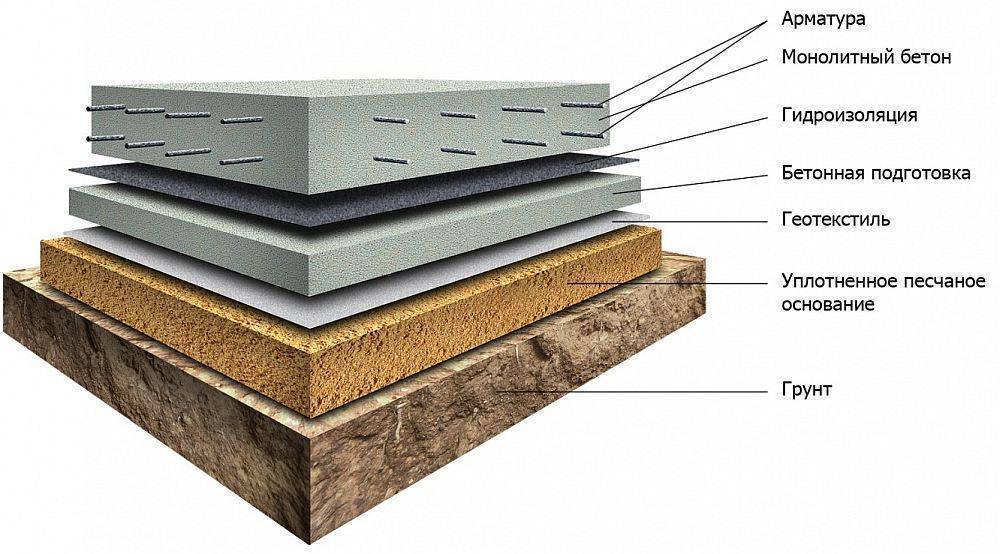

Монолитная плита
Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.
Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.
Простой столбчатый фундамент
Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.
Габариты и заглубление ленты
Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м.
При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.
Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.
Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.
Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.
Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.
Монтаж каркаса
Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.
Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.
Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.
Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.
Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.
Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами
Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм
Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.
Установка опалубки своими руками
Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.
ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.
ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.
ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.
Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.
Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.
Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.
Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз
Фотографии опалубки ленточного фундамента
В зависимости от используемых материалов
Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.
Ленточный фундамент из железобетона.
Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.
Ленточный фундамент с применением кирпичной кладки.
В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.
Ленточный фундамент из плит и блоков.
Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.
В зависимости от используемых материалов
Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.
Ленточный фундамент из железобетона.
Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.
Ленточный фундамент с применением кирпичной кладки.
В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.
Ленточный фундамент из плит и блоков.
Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.
Фундамент для каркасного дома
Фундамент для каркасного дома значительно отличается от кирпичной или блочной постройки, он должен быть более легким и простым в монтаже. Если при возведении каркасного дома правильно соблюсти технологию монтажа фундамента, можно обеспечить зданию долгий срок службы.
Фундамент – необходимая часть дома, так как выполняет роль несущего основания. Правильно выбрать материал и тип – значит сэкономить и подарить дому долговечность. Несущее основание во всей конструкции решает две главные задачи: равномерное распределение веса сооружения и защита от движения почвы.
При выборе типа фундамента нужно учитывать факторы:
- Вид материала.
- Конечную массу дома.
- Тип грунта.
- Постройка подвала.
- Прохождение подземного течения.
- Уровень промерзания земли.
- Сейсмические показания.
Еще один важный момент рассматривает проблему подземных вод. Если дом планируется к постройке на земле с близким прохождением грунтовых вод, то от подвала нужно отказаться, иначе влага проникнет в помещение и никакая гидроизоляция не будет спасением.

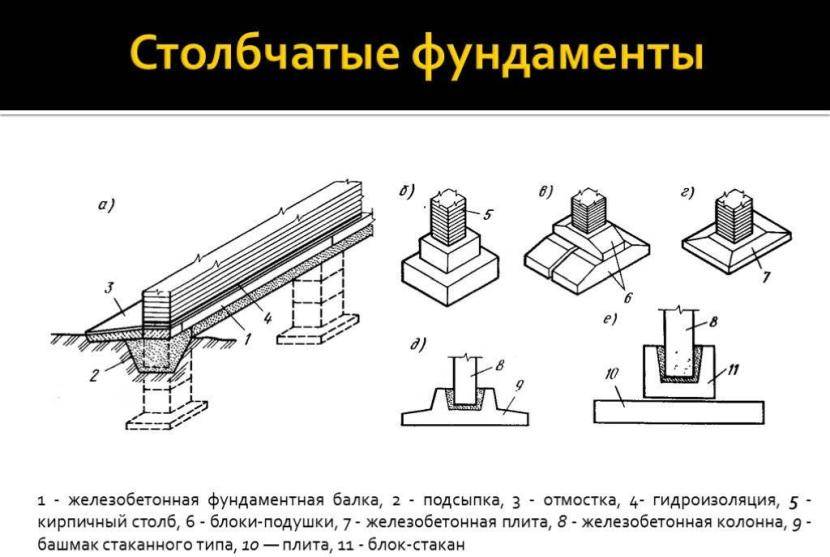

Система столбов
Столбчатый фундамент – это единая система столбов, работающая как цельная конструкция. Проектируется таким образом, чтобы столбы встали в точках повышенной нагрузки:
- под несущими простенками;
- под пересечениями стен;
- под углами здания.
Усредненные нормы
Чаще всего для каркасных домов применяются монолитные столбчатые фундаменты. Расчет количества столбов можно заказать у проектировщиков.
Но, поскольку каркасные строение легковесны, и не требуют повышенного внимания к прочности основания, во многих случаях детализированный расчет не производится.
Столбы просто устанавливаются с промежутком 1,5-2,5 метра.
Ростверк
Если столбы установлены на расстоянии до 2,5 метров, их связывают ростверком в виде армированной перемычки. В тех случаях, когда столбы расставляют на расстоянии более 2,5 метров, их укрепляют при помощи рандбалки, часто с применением готовых металлических или железобетонных изделий.
Заглубленность
По заглубленности столбчатые фундаменты для каркасных домов делятся на мелкозаглубленные и заглубленные. Обустройство первого варианта возможно на участках с устойчивыми песчаными или скалистыми породами. В этом случае опоры заглубляются на 65-70 см.
По технологии возведения
Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.
Срок службы
Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции. Также данный тип фундамента более прочный.
Сборные фундаменты
Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.
Ленточный фундамент для бани
Ленточный фундамент для каркасной бани – это конструкция из толстых стен. Стены и их толщину рассчитывают отдельно. Толщина будет зависеть от материала исполнения. Могут использоваться такие материалы:
- Бетон
- Натуральный камень
- Железобетон
Существуют определенные правила, которые нужно выполнять для долговечности, надежности и безопасности фундамента. Фундамент нужно укладывать на 20 см глубже промерзания грунта. В общем, глубина не должна превышать 70 см. Для возведения каркасной бани также применяют мелкозаглубленный фундамент.
Фундамент каркасного дома своими руками – это важный шаг при строительстве. Просчеты и недочеты могут привести к обвалу целого дома или бесконечным ремонтам в течение долгого времени. Но все же это не такой сложный процесс, как кажется. Вполне достаточно действовать последовательно и с умом!
Как залить фундамент под дом
Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.
Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.
Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.
Таблица пропорций для приготовления бетона
Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:
- Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
- Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
- После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
- Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
- В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
- Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.
Как правильно заливать фундамент? В общем случае работы выполняют в таком порядке:
- установка опалубки и арматурного каркаса;
- укладка гидроизоляционного материала в опалубку;
- заливка бетона;
- его уплотнение вибрированием или штыкованием;
- уход за бетоном;
- распалубочные работы (если нужно).
Для быстрого выполнения работ вместе с бетономешалкой рекомендуется заказать бетононасос. Эту технику обычно готовы предоставить производители бетона. В этом случае требуется использовать бетонную смесь марок П3 или П4 по подвижности. В противном случае техника ломается.
На что необходимо обратить внимание перед расчетом
Перед тем, как начать производить расчеты будущего каркасного здания, его этажности и общей площади, нужно изучить дополнительную информацию о правилах планирования такого типа фундаментов.
- Столбы фундамента должны находиться не только под каждым углом периметра здания, но и в тех местах, где будет происходить пересечение несущих стен и внутренних перекрытий. Нарушение этого правила может привести к непредсказуемым последствиям, а поэтому при расчете количества столбов это обязательно нужно учитывать;
- Расстояние между столбами по расчету не должно превышать 2-3 метров. При этом, значение не зависит от количества этажей сооружаемого каркасного здания;
- Идеальным вариантом для каркасного дома будет сборный столбчатый фундамент, изготовленный из готовых столбов, либо заливной монолитный. Эти две разновидности обладают повышенной прочностью, они выдержат любую каркасную конструкцию, даже если она будет в несколько этажей;
- Если предполагается, что каркасный дом будет иметь относительно небольшой вес, то можно обойтись незаглубленным столбчатым фундаментом, при котором сваи сооружаются на глубине не более 40-50 сантиметров, либо малого заложения, где бетонные столбы вкапываются на глубину 70 сантиметров независимо от свойства почвы и глубины ее промерзания;
- Оптимальным решением для столбчатого фундамента будут монолитные столбы сечением 400х400 мм, либо бетонные блоки имеющие габариты 200х200х400 мм.
Разобравшись в технических характеристиках столбчатого фундамента и его особенностях, можно переходить к процессу его расчета и последующего сооружения своими руками.
Выводы
Фундаменты на винтовых сваях все чаще используются в деревянном и каркасном домостроении, поскольку имеют ряд значительных преимуществ:
- Нет необходимости готовить площадку и рыть котлован.
- Скорость монтажа – фундамент, фотографии которого приведены в данной статье, смонтирован за один день.
- Всесезонность – работать можно в любую погоду и в любое время года.
- В отличие от бетонной конструкции канализационные и другие трубы можно подвести в любой момент или перенести из одной части дома в другую.
- Нет необходимости загонять на участок тяжелую технику.
- Невысокая стоимость фундамента.
И напоследок, если вы решились на винтовой фундамент, несколько практических советов:
Сваи должны быть заводского изготовления, это можно определить визуально: изделия похожи друг на друга как близнецы, защитное покрытие нанесено ровно, без потеков;
При разметке фундамента желательно присутствовать лично, бригада уедет, а вам в этом доме жить.
Принимая фундамент, особое внимание на места сварки, и не стесняйтесь заставить еще раз прокрасить сомнительные места.
Серьезные организации дают гарантию на свои работы, но по опыту, если все сделано правильно, никаких проблем с фундаментом не бывает.
