Как сделать отопление в частном доме: какие виды выбрать и сделать своими руками: Обзор

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Как подключить твердотопливный котел

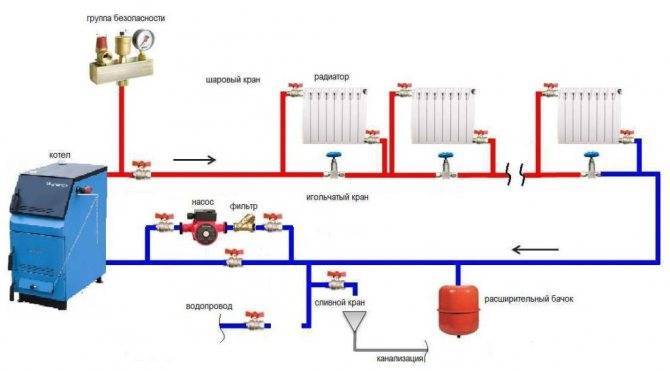

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

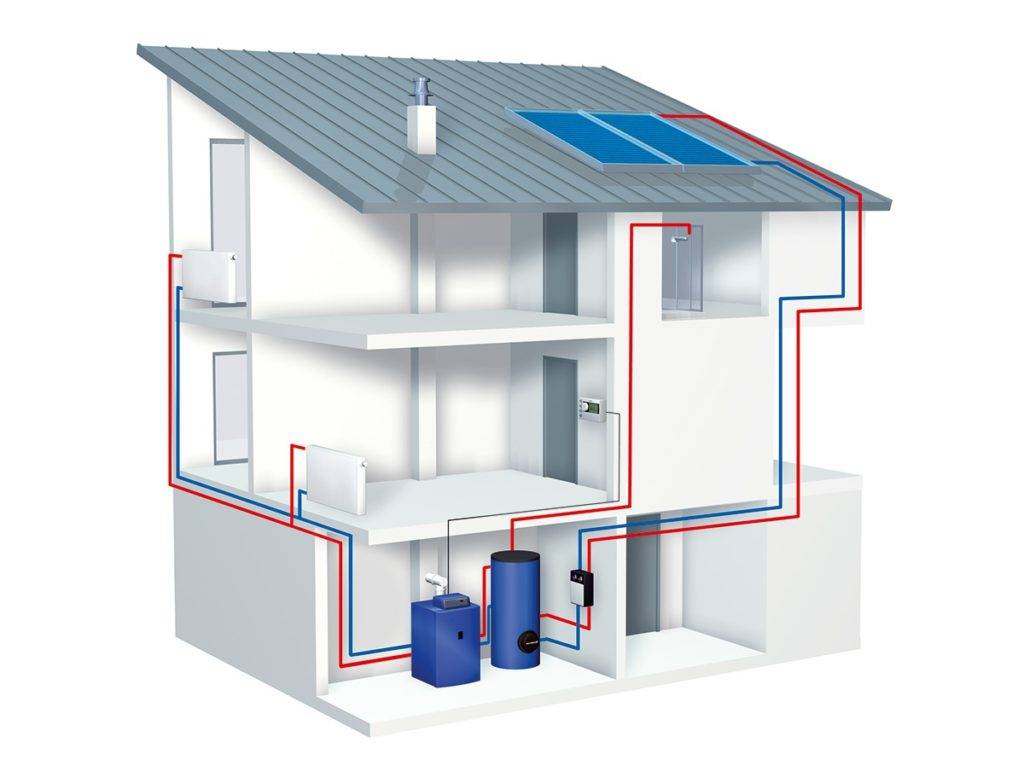

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

• электроконвекторов;
• инфракрасных длинноволновых обогревателей;
• систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.

Отопление своими руками в частном доме: самый лучший вариант

В схеме парового отопления жилого одноэтажного или двухэтажного дома есть нагревательный котел, радиаторы и замкнутый контур из труб, по которому циркулирует нагретая до определенной температуры жидкость (антифриз, вода). Для одноэтажного строения подойдет простейшая самотечная система, принцип действия которой основан на законах физики.

В ней теплоноситель циркулирует самотеком за счет гидравлического давления, полученного комбинацией:

• труб различного диаметра;
• включения в схему расширительного бака закрытого (экспанзомат) или открытого типа;
• перепада высот между обратным (обратка) и прямым (подача) трубопроводами.

Преимущества самотечной системы	Минусы
Для функционирования системы не нужна электрическая сеть	Сделать монтаж своими руками сложно, потому что нужно выверять углы наклона трубопровода
Низкие затраты на материалы	Приходится визуально оценивать количество жидкости в расширительном баке и при необходимости пополнять
Ремонтопригодность	Эффективна в домах площадью до 150 м²

Для домов большой площади любой этажности (1−2 этажа) выбирают схему отопления с принудительной циркуляцией:

• насос;
• расширительный бак любого типа, установленный вблизи твердотопливного котла (мембранного типа) или в верхней точке отопительного контура (открытый).

Популярные схемы отопления	Особенности
Однотрубная	Батареи подсоединяют последовательно, скорость движения теплоносителя задают насосом, для регулирования интенсивности нагрева конвекторов устанавливают запорно-регулирующую арматуру: термостатические клапаны, воздухоотводчики, радиаторные регуляторы, балансировочные краны (вентили)
Двухтрубная	Теплоноситель подводится, отводится к батарее разными трубами, при монтаже используют параллельную схему подключения радиаторов. Это обеспечивает одинаковую интенсивность нагрева
«Паук» (самотечная)	Котел размещают в подвале, а расширительный бак устанавливают в чердачном помещении. При этом соблюдают правило: разница уровней − не больше 10 м. Подогретая вода двигается вверх по стояку до бака, от него по вертикальным трубам подается в радиаторы. Отдавший тепло теплоноситель уходит в горизонтальную магистраль и возвращается в котел
«Ленинградка»	Магистральная труба идет вдоль пола по периметру дома, горячая жидкость (антифриз, вода) последовательно проходит через каждый радиатор, включенный в контур
Лучевая	Горячая вода распределяется по радиаторам через коллектор

Устройство системы

Одноконтурная система предназначена лишь для обогрева помещения. Данная схема отопления имеет простой принцип работы, недорога и подходит для домов площадью до 100 кв. м. Включает в себя одноконтурный котел с атмосферной вытяжкой, однотрубную разводку трубами из стальных или полимерных материалов, а также чугунные, алюминиевые или стальные радиаторы.

Схема одноконтурного обогрева помещения.

Данную систему можно усовершенствовать, добавив двухтрубную разводку, циркуляционный насос, терморегулирующие вентили на радиаторах. При одноконтурном котле для подачи горячей воды для бытовых нужд нужно предусмотреть установку газовой колонки или бойлера. Двухконтурная система используется как для отопления жилья, так и для нагрева воды.

Двухконтурная система

Двухконтурный котел удобен при потребностях в горячей воде на семью не более четырех человек, и с учетом, что вода водопроводная или умягченная (жесткая из скважины не подходит). Также могут быть сделаны две одноконтурные системы, одна из них будет отапливать помещение, другая – нагревать воду. Это позволит летом использовать лишь систему подогрева воды, на которую затрачивается 25% мощности котла.

Устройство двухконтурного котла.

Наиболее распространенная классификация систем водяного отопления учитывает схему разводки трубопроводов. Водяное отопление может быть как двухтрубным, так и однотрубным.

Однотрубная система обогрева

Однотрубной называется система, в которой от котла нагретая вода последовательно переходит от одной батареи к следующей. В итоге последняя батарея будет холоднее первой, как правило, такую систему применяют в многоквартирных домах. Самый существенный недостаток – управлять однотрубной разводкой трудно, потому как, если перекрыть доступ воды в один из радиаторов, то перекроются и все остальные.

Двухтрубная система обогрева

В двухтрубной к каждому радиатору подходит труба с горячей и с холодной водой. Водяное отопление частного дома позволяет комфортно регулировать температуру в помещениях.

Коллекторная система

Коллекторная (лучевая) – от коллектора (устройство в отопительной системе, которое собирает теплоноситель) к каждому отопительному прибору подводят две трубы – прямую и обратку. Это позволяет легко монтировать системы отопления со скрытой проводкой труб, а также дает возможность поддерживать и регулировать заданную температуру в отдельной комнате. Для этого на каждом этаже дома располагаются коллекторы в специальном шкафу, из которого к радиаторам идут независимо подключенные трубы. Недостатками являются затраты на трубы и установку шкафов для коллекторов.

Отопление частного дома своими руками: преимущества газа как топлива

Наличие возле участка газопровода позволит вам провести газовое отопление частного дома своими руками.

Использование газа как топлива и соответствующего котла обладает рядом преимуществ:

• поддерживает необходимую температуру и долго сохраняет тепло;
• позволяет эффективно и безопасно обогревать достаточно большие здания;
• не создает необходимости заготовки дополнительных компонентов;
• позволяет корректировать и поддерживать заданную температуру, благодаря оснащению термостатами новейших газовых систем;
• снижает возможность возгорания, благодаря низкой температуре продуктов сгорания.

При газовом отоплении применяют однотрубную или двухтрубную разводку (особенности которых рассмотрены в разделе водяное отопление своими руками).

Монтаж отопления в частном доме вполне реально осуществить самостоятельно, однако выбрав газовый тип отопления, следует помнить, что проводить работы по монтажу оборудования могут лишь организации, имеющие необходимые разрешения.

Двухтрубные системы отопления

В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.

Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.

Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.

С нижней разводкой

При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.

Двухтрубная с нижней разводкой

Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.

С верхней разводкой

У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым

Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка

Двухтрубная с верхней разводкой

Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

• минимизация периметра труб;
• экономия на элементах системы;
• быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.
