Какие особенности учесть для строительства каркасного дома своими руками: технология – Пошаговая инструкция с нуля

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Является ли такой дом полноценной постройкой?

Но если произвести соответствующее утепление каркасного дома — он станет полноценным жилым помещением. В качестве звукоизоляционных и теплоизоляционных материалов можно применить:

• плиты из пенопласта;
• теплоизоляционный материал из стекловаты;
• минеральные теплоизоляционные материалы (каменная и базальтовая вата).

Примечание. Перечень этих материалов действительно велик и его перечисление можно производить еще долго. Каждый из них обладает индивидуальными рабочими качествами. Их можно устанавливать совместно, тогда они станут добавлять друг друга. Благодаря этому можно легко создать необходимый микроклимат внутри такого помещения.

Дом по канадской технологии – плюсы и минусы

Каркасное строение имеет много положительных сторон, например:

1. Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
2. Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
3. Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
4. Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
5. Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
6. Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
7. Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
8. Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
9. Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
10. Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
11. Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
12. Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
13. Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.

Но если не рассказать о минусах каркасных конструкций, картина будет неполная:

• быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
• опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
• технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
• низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
• трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.

Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

• винтовыми сваями;
• столбчатым;
• ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Кратко о кровле

После того, как определен тип крыши и материал, из которого она будет сделана, можно приступать к работе. Многоскатная крыша смотрится великолепно, но трудна в исполнении и значительно дороже. Обычная двускатная кровля является оптимальным вариантом, в ней легко сооружается мансардный этаж или чердак.

Уклон кровли должен быть не менее 270и не более 500, такие параметры нужны, чтобы не скапливался снег, и не было ветровой нагрузки. Стропила устанавливаются с расчетом предполагаемой нагрузки и с учетом выбранного утеплителя.

Из досок сооружается конструкция в форме «Л» и на крыше монтируется на обвязку при показании свесов в 350-700 мм. При помощи ригеля конструкция устанавливается и применяется, как макет для стропил. Стропила, как правило, устанавливаются с шагом в 60 см.

Благодаря невысокой цене, простоте монтажа и другим положительным качествам, потребитель в последнее время чаще выбирает металлочерепицу или профнастил.

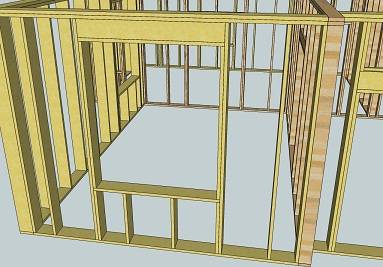

Установка стоек

После монтажа нижней обвязки переходят к установке стоек. В оптимальном варианте их насаживают на нагели нижнего ряда, высверлив отверстия нужного диаметра и смазав все места соприкосновения клеем.

Вместо нагелей для крепления можно использовать стальные уголки с оцинкованными шурупами. По мнению некоторых специалистов, уголки предпочтительней нагелей. Если же актуальным остается вопрос экономии, то оптимальный способ крепления стоек — вырубка пазов, но прочность будет ниже, чем при использовании уголков.

Мнение эксперта Сергей Юрьевич Строительство домов, пристроек, террас и веранд. Задать вопрос эксперту Все стойки выставляются в соответствии с заранее составленным планом, чтобы не оказалось, что не предусмотрены оконные и дверные проемы. В оптимальном варианте между стойками делается не более 50 см.

В зависимости от способа монтажа стоек меняется их длина. Если в качестве крепежного элемента используются нагели или стальные уголки, то длина стойки соответствует высоте этажа. Если крепление производится вырубкой, то с каждой стороны добавляется некоторое количество сантиметров на паз.

Чтобы в процессе работы стойки не «разболтались», не отошли от вертикального положения, каждая укрепляется дополнительным укосом, изготовленным из чернового леса, горбыля, опалубки.

Особенности различных типов фундамента

Плитный — изготавливается из армированного каркаса, связанного проволокой, залитого бетоном

При использовании такого фундамента важно, чтобы он был прочен и водостоек, так как при эксплуатации ему придется подниматься и опускаться при сезонном движении почвы. Плита должна быть высотой от 250 до 500 мм

Основание плитного фундамента необходимо заглубить в почву не менее чем на 100-200 мм, если заглубление нет желания делать, то можно фундамент установить на слой гравия.
Ленточный — для этого типа необходимо углубиться в грунт на 100-500 мм и сделать деревянную опалубку, бетон заливается в опалубку с высотой, не превышающей 100 см над землей, и образует своеобразную бетонную ленту. Общая высота такого фундамента будет составлять не более 150 см.
Перед тем, как заливать бетон, дно траншеи просыпается песком, создавая песчаный слой в 50-100 мм толщиной, после чего монтируется металлический каркас. Заливая такой фундамент, его необходимо трамбовать, используя подручные средства или бетонные специальные вибраторы.
Свайно-винтовой — устанавливается из асбестовой трубы в подготовленное предварительно углубление. После чего труба армируется и бетонируется изнутри. Также это могут быть трубы из металла, которые вкручиваются в почву.

Далее на сваях устанавливается горизонтальный брус (еще его называют ростверк), который выполняет функцию нижней обвязки каркаса с вертикальными стойками и является важным несущим элементом дома. Брус должен быть высокого качества и обязательно обработан необходимыми антисептиками, сечение бруса для ростверка должно быть более 150х150 см.

Для гидроизоляции под брус укладывается рубероид. Можно, конечно, выполнить ростверк из железобетона или металла, но это станет чуть дороже, а в качестве преимуществ не добавит.

Заливая фундамент, не забываем об инженерных отверстиях для более удобного монтажа необходимых коммуникаций.

Утепление каркасного дома своими руками: пошаговая инструкция

Зимний каркасный дом требует основательного утепления всех ограждающих конструкций. Обычно подобные работы проводят после установки оконных и дверных блоков.

Устройство утепленного пола

Укладку утеплителя выполняют на этапе создания пола первого этажа. Для этого по доскам, прибитым к черепным брускам, и балкам раскладывают гидроизоляционную мембрану из плотного полиэтилена. Полосы укладывают внахлест и крепят степлером. Поверх гидроизоляции укладывают теплоизоляцию из керамзита, базальтовой ваты либо экструдированного пенополистирола. Утеплитель должен доходить до верха балочных элементов.

Поверх теплоизоляции укладывают еще один слой пароизоляционной пленки. Материал стелют с нахлестом полос в 150 мм и закрепляют степлером к балкам. После этого выполняют монтаж чернового пола. При необходимости двухслойного утепления поверх чернового настила укладывают лаги и закладывают между ними еще один слой утеплителя с последующим накрыванием его пароизоляцией. Далее на лагах закрепляют доски второго чернового пола.

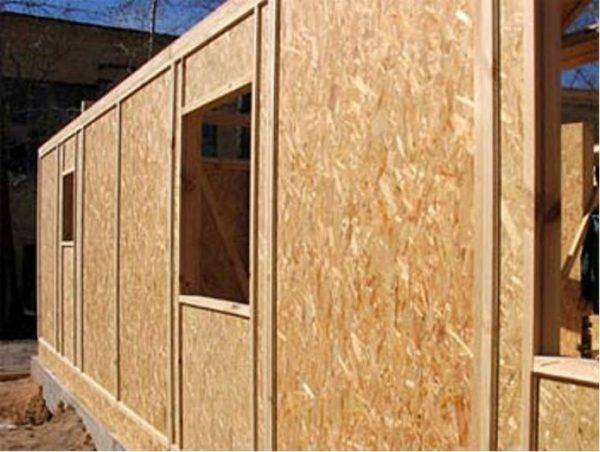

Утепление стен каркасного дома

Теплоизоляцию стен выполнят снаружи и изнутри, чтобы добиться максимального комфорта в зимнее время:

1. Изнутри теплоизоляционные плиты укладывают между стойками каркаса и закрывают их пароизоляционной пленкой.
2. Для монтажа утеплителя снаружи дома к стенам прикручивают каркас из бруса с шагом по ширине плит теплоизоляции. Поверх утеплительного материала с внешней стороны дома тоже закрепляют пароизоляционную пленку.
3. Затем выполняют финишную обшивку стен с обеих сторон дома.

Утепление кровли каркасного дома

Между стропилами закладывают теплоизоляционный материал. Далее поверхность ската изнутри подшивают пароизоляционной мембраной, которую крепят полосами с нахлестом на 10 см и проклеивают стыки скотчем. Для фиксации мембраны применяют степлер. После этого крышу изнутри подшивают вагонкой или листовым материалом.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

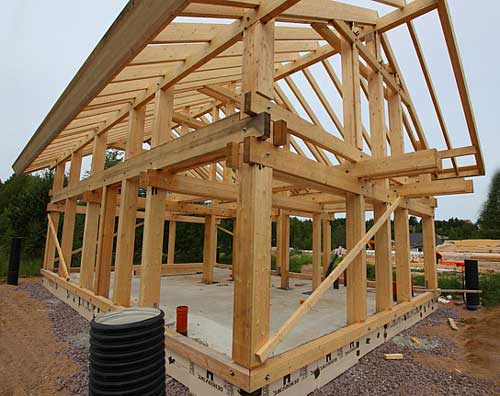

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

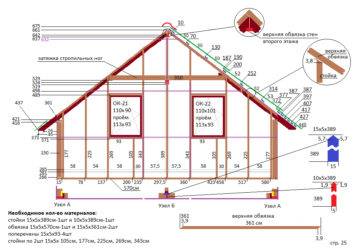

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.
