Какой кабель использовать для проводки в квартире: выбираем нужный кабель по характеристикам

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло. Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

нг

LS

FRLS

LTx и т.д.

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки. Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка – это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Медные или алюминиевые

Сопротивление меди меньше, чем у алюминия. Это значит, что по проводу одинакового сечения медный кабель способен пропустить больший ток и, соответственно, большую мощность. Медный кабель долговечнее. Но медь дороже алюминия и медный кабель, соответственно, тоже. По требованиям закона — только медный!

Одножильные или многожильные. Одножильный кабель жесткий, он используется в ситуациях, когда не придется часто менять его форму — к примеру, для скрытой проводки. Многожильный кабель мягче, он выдерживает многократные перегибы. Кабеля такого типа применяются для открытой проводки — это все шнуры подключения к электросети бытовых приборов и электронной аппаратуры, всяческие удлинители и переноски

Важно знать, что современные правила электробезопасности требуют, чтобы любой, даже самый маломощный кабель имел как минимум двойную электрическую изоляцию. То есть — каждый провод должен быть изолирован отдельно, а затем они оба заключены в еще одну изолирующую оболочку

Для начала нужно подсчитать мощность электроприборов в каждом помещении. Сумма этих величин позволит определить параметры входящего в дом кабеля. Вовсе необязательно, чтобы разводка по дому велась кабелем такого же большого сечения. Гораздо рациональнее завести его на клеммник, а уже оттуда через автоматы распределить по помещениям кабелем нужного сечения. Выбирают площадь сечения кабеля по таблице, округляя рассчитанные значения мощности в большую сторону и добавляя процентов 20 запаса.

Сечение кабеля, мм²	Медные жилы
Ток в A	Мощность, кВТ
220В	380В
1.0	14	3.1	5.3
1.5	15	3.3	5.7
2	19	4.2	7.2
4	27	5.9	10.3
6	34	7.5	12.9
10	50	11.0	19.0
16	80	17.6	30.4
25	100	22.0	38.0
35	135	29.7	51.3

Глядя на таблицу легко убедиться, что медный кабель сечением 2 мм2, то есть диаметром приблизительно 0,7 мм, выдерживает 19 Ампер, что соответствует 4,3 кВт мощности при напряжении 220 В. Задавшись необходимой мощностью можно легко определить нужное сечение.

Популярные кабели

Если хотите выбрать лучший провод для укладки в доме, рекомендуем разобраться с популярными моделями. Выбор производителя играет важную роль в вопросе надежности.

ВВГ и его модификации

Это один из популярных вариантов российского производства, используется практически повсеместно. ВВГ продукция относится к категории небронированных силовых электроцепей. В ее составе может быть от одной до пяти медных жил, их сечение составит от 1,5 до 240 мм2. Если изделие обладает округленной, плоской либо треугольной формой, то оно будет иметь общую оболочку, а также поливинилхлоридный слой изоляции.

ВВГ продукция делится на такие виды:

1. Непосредственно ВВГ. Основная разновидность, ее свойства описаны выше.
2. ВВГнг. Это силовой электропроводник. Он характеризуется наличием внешней оболочки, а также изоляционного слоя жил. Последний выполнен из поливинилхлорида, относящегося к категории негорючих материалов.
3. ВВГнг-LS. Электроцепь с несколькими жилами, каждая из которых обладает негорючей изоляцией. Причем слой выполнен в самозатухающемся материале. Оболочка проводника характеризуется пониженным показанием дымовыделения при горении.
4. ВВГнг FR-LS. Негорючий тип проводников, характеризующийся пониженной задымленностью. В таких кабелях используется слюдяная лента, она предназначена для обеспечения дополнительной защиты от воздействия огня.

NYM

Такие проводники изготовляются из меди, производство налажено в России по немецкой лицензии. NYM кабели соответствуют российским и европейским стандартам. Главные свойства у таких проводников такие же, как и ВВГ продукции. Эти кабели предназначены для работы в условиях напряжения 0,66 кВт. Есть два вида NYM изделий — с сечением от 1,5 до 10 мм2 и многопроволочные с сечением 16 мм2. Чтобы обеспечить минимальную горючесть проводника, между жилами и оболочкой располагается прорезиненный наполнитель.

О технических характеристиках изделий NYM рассказал канал «Электрика, строительство и ремонт своими руками».

Преимущества NYM изделий:

1. Хорошее качество исполнения. Все элементы кабеля создаются с учетом стандартов, что увеличивает надежность и способствует увеличенному сроку службы.
2. Пожарная безопасность и устойчивость к воздействию огня. При указанных нагрузках проводники эффективно справляются со своими обязанностями. Благодаря наличию прочного изоляционного слоя допускается пучковая укладка электролиний.
3. Простота разделки и удобство укладки.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

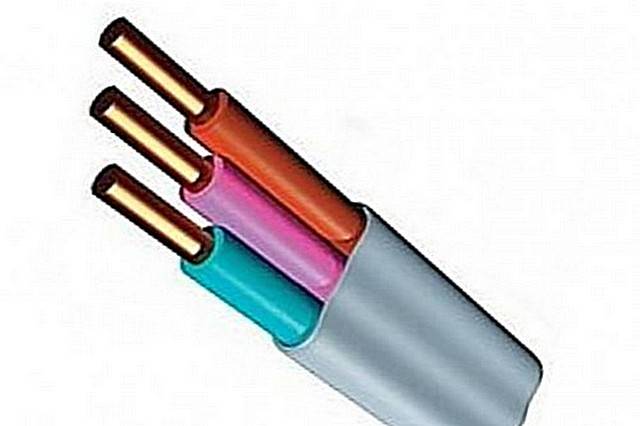

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

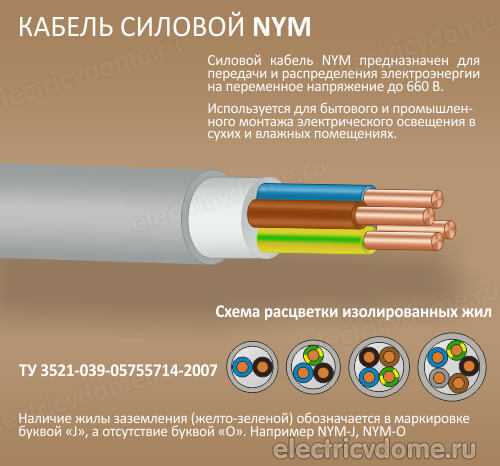

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

• N — изделие стандартного вида;
• Y — слой изоляции выполнен из ПВХ состава;
• M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

• В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
• Бб — бронь произведена из металлических лент;
• Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

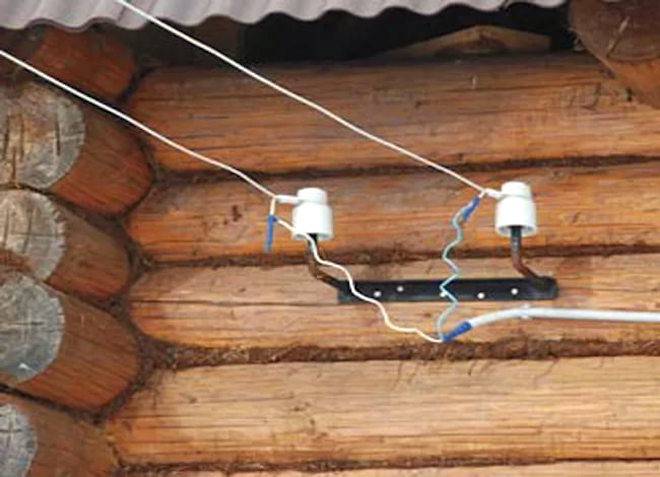

Наружная (уличная) электропроводка

Подвод электроэнергии к дому под землей осуществляется только кабелями, специально предназначенными для этой цели. Чаще всего это ВББШВ с медными жилами. Главная особенность — наличие брони из стальной ленты, навитой поверх второго слоя изоляции. Броня также защищена резиновым покрытием. Такая конструкция кабеля выдерживает долговременное воздействие грунтовых вод и защищает его от случайных механических повреждений от подвижек грунта или неосторожных земляных работ.

Для прокладки по стене или крыше вполне годится кабель ВВГ. Изоляция проводников этих марок кабеля не боится солнечного ультрафиолета, тепла и мороза.

Розеток с появлением новых бытовых приоров начинает не хватать. Но то, что показано на фотографии – вовсе не выход из положения – это и неудобно, и крайне опасно!

Кроме того, старая проводка когда-то давно прокладывалась без учета возросших мощностей потребления. Приобретение новой бытовой техники нередко требует прокладки выделенных силовых линий, так как старые провода попросту могут не справиться с нагрузкой.

Стало быть, раз уж предстоит масштабная реконструкция жилья, имеет смысл провести и перепланировку электрической сети, продумав оптимальное расположение всех ее элементов. Причем не только так, чтобы она отвечала текущему наличию и мощности электрических бытовых приборов, но и с некоторым заделом на будущее.

Есть еще одна причина, которая может стать определяющей для принятия решения о реконструкции домашней электросети. Ее стоит выделить особо.

Об алюминии не может идти и речи!

В эпоху массового жилищного строительства, когда пятиэтажки-«хрущевки», а затем и дома более поздних серий росли в городах как грибы, повсеместной практикой была установка алюминиевой проводки. В свое время это было оправдано – обходилось значительно дешевле, а больших нагрузок не предполагалось. Но если сейчас хозяин квартиры или дома видит, что у него проводка выполнена из алюминиевых проводов, у него не должно оставаться никаких сомнений – только полная замена на медь!

Прежде всего, это прямое, не подлежащее обсуждению требование действующих законодательных актов в области строительства и обеспечения безопасности. Если до 2001 года в документах делалась оговорка о допустимости алюминиевой проводки, и то – только по уже имеющемуся заделу строительства, то сейчас требование категоричное:

Статья 15.3 актуально редакции СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ, ГОСТ 31565-2012, ГОСТ Р 50571.5.52-2011, СНиП 3.05.06-85, а также требованиями электро- и пожарной безопасности.

Эти требования взяты не на пустом месте – они обусловлены анализом опыта применения обоих типов проводок, основаны на сравнительных характеристиках алюминия и меди в качестве проводников тока.

Не гостовский кабель для проводки

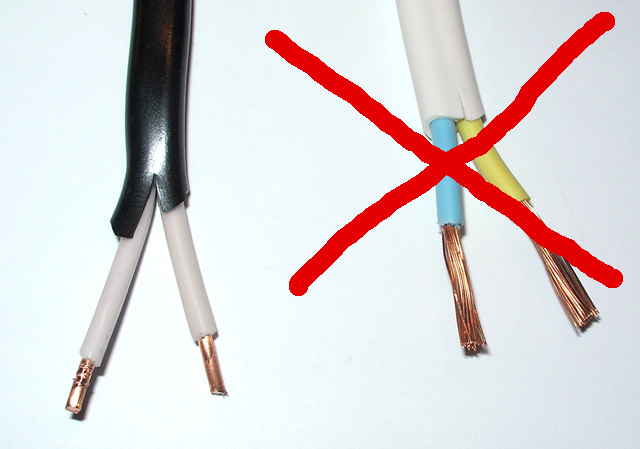

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

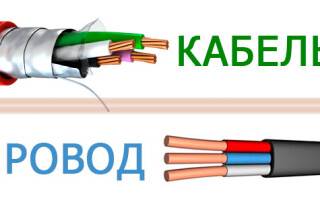

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна. Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

• название завода-изготовителя или фирменный товарный знак;
• марка кабеля;
• дата производства;
• соответствующий ГОСТ или ТУ;
• число отрезов с указанием длины;
• номер барабана;
• масса;
• знак гарантии качества;
• отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

• сертификат о пожарной безопасности;
• сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

• по воздуху;
• под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Кабель ВВГ

Кабель ВВГ применяется для устройства проводки в сетях напряжением до 1 кВ. Количество жил в жгуте может быть от 1 до 6. Буквы ВВГ расшифровываются следующим образом:

• В — первый слой изоляции из ПВХ-пластиката.
• В — второй слой изоляции из ПВХ-пластиката.
• Г — изоляция без дополнительного защитного слоя (брони).

Дополнительно некоторые виды провода ВВГ могут иметь обозначение «нг». Эти буквы означают, что провод не поддерживает горение. Таким образом, при возникновении высокой температуры из-за КЗ, провод будет плавиться, но не будет гореть. Именно такой провод ВВГнг рекомендуем применять для монтажа электропроводки в квартире.

Встречаются также типы ВВГ с обозначениями «П» и «З».

• П означает, что жила в проводе плоская;
• З — что пространство между жилами и наружной изоляцией заполнено ПВХ-пластикатом.

Вот пример плоского не поддерживающего горения кабеля REXANT ВВГ-Пнг-LS 3х2.5:

Плюсом кабеля ВВГ является возможность использования в условиях низких и высоких температур от -50 до +50 градусов. Также в сравнении с остальными типами он значительно дешевле. Например, ВВГнг 3х2.5 в среднем стоит от 35 — 40 рублей за 1 м, а аналогичный по характеристикам NYM 3×2.5 порядка 55 — 60 рублей. При большой площади дома разница в стоимости проводки может достигать пары тысяч рублей.

Жилы провода ВВГ могут быть одно- или многопроволочными. Многопроволочные более гибкие, чем однопроволчные, но они и немного дороже стоят. Однопроволочные имеют сечение от 1 до 50 мм2, а многопроволочные от 16 до 240 мм2. Стоит отметить, что для квартирной проводки применяются обычно кабели сечением от 1,5 до 6 мм2.

Длина изгиба провода ВВГ (на поворотах в штробе) равна поперечному сечению всего жгута умноженная на 10. То есть, если у вас провод с поперечным сечением 5 мм, то величина радиуса изгиба должна быть не меньше 50 мм.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Информация используется при выборе кабеля.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

https://youtube.com/watch?v=2yPwVbAZ_O0

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

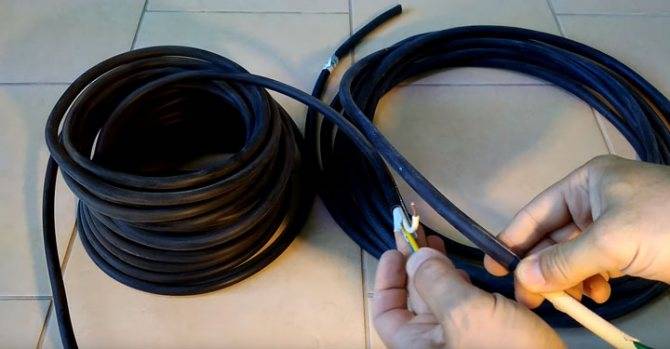

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.
