Как сложить камин из кирпича своими руками — пошаговая инструкция

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Шаг 4 Кладем кладку камина для дачи

Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.

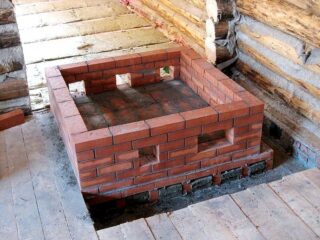

Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.

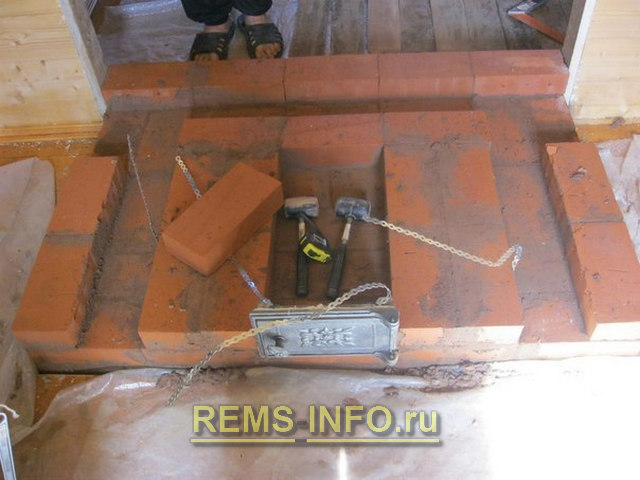

Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.

На втором ряду закладываем зольник и два «кармана» конвекционных камер.

Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.

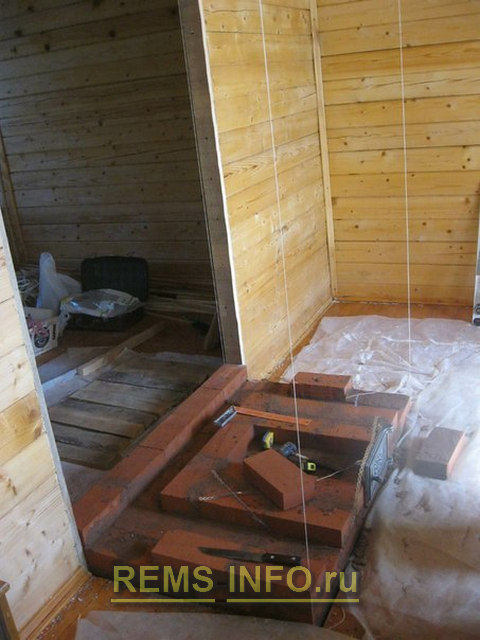

Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.

На передней стенке формируем два воздухо-заборника в конвекционные камеры.

На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.

Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.

Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.

Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

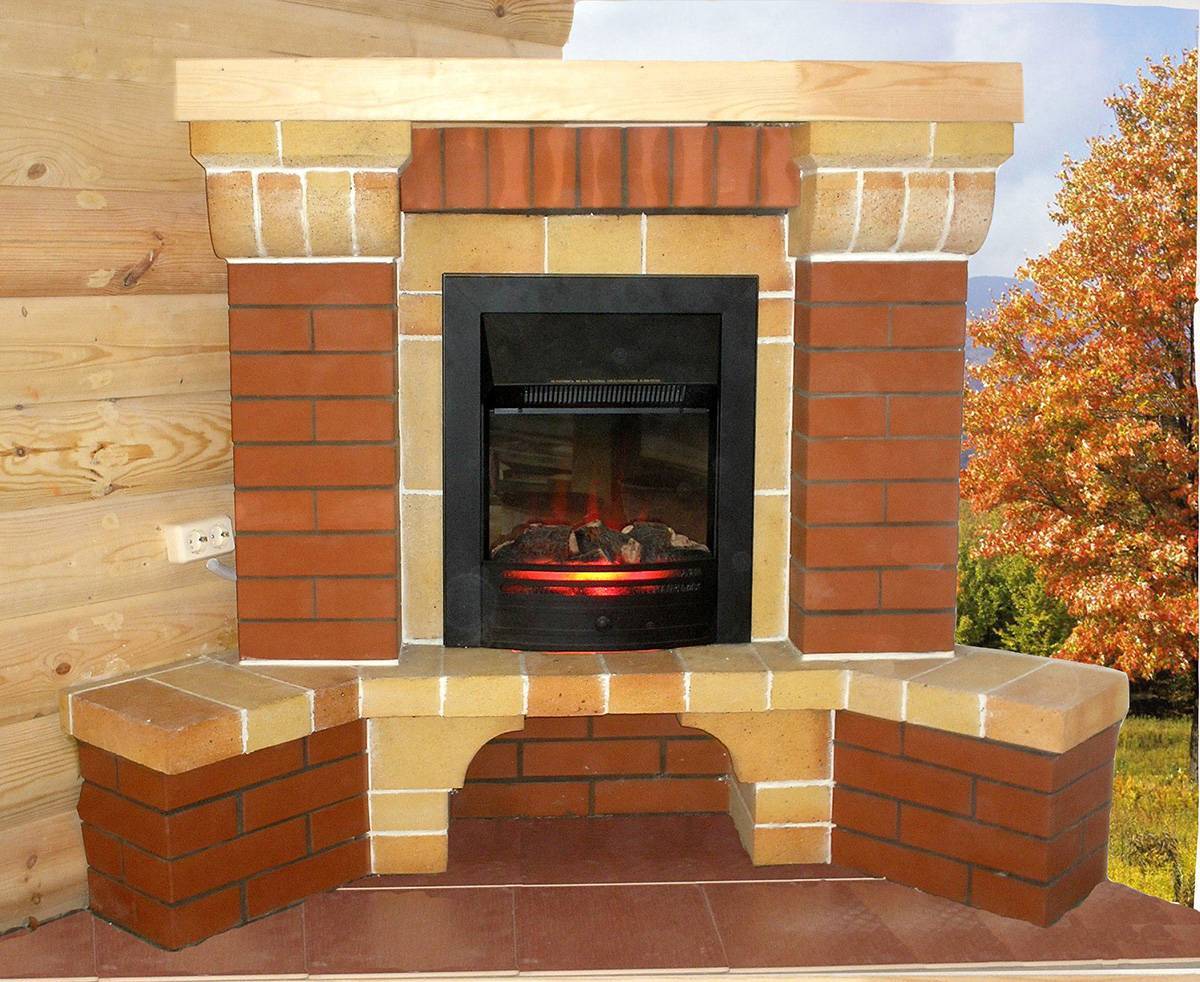

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены

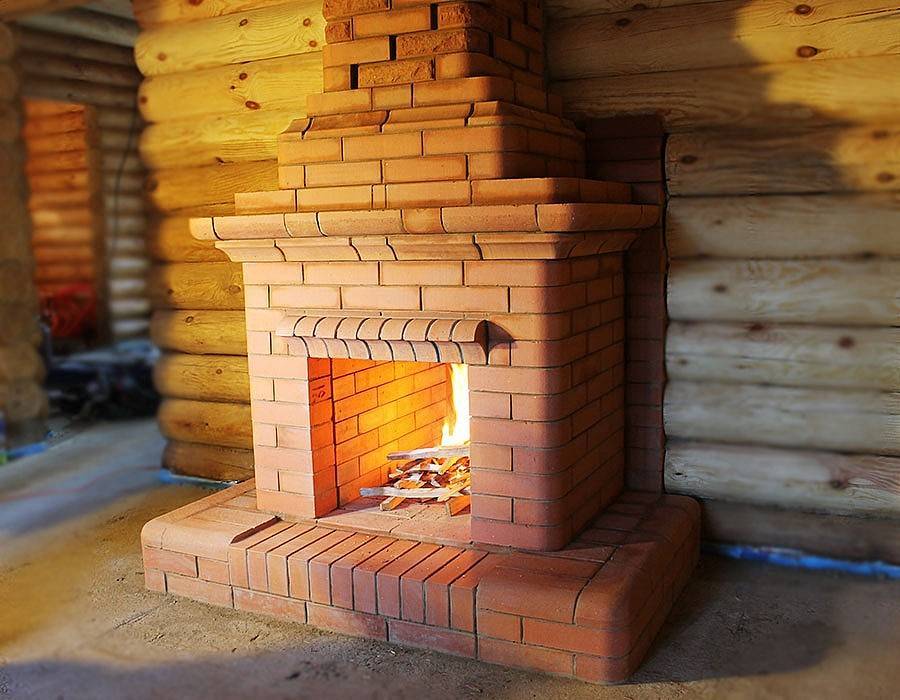

  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

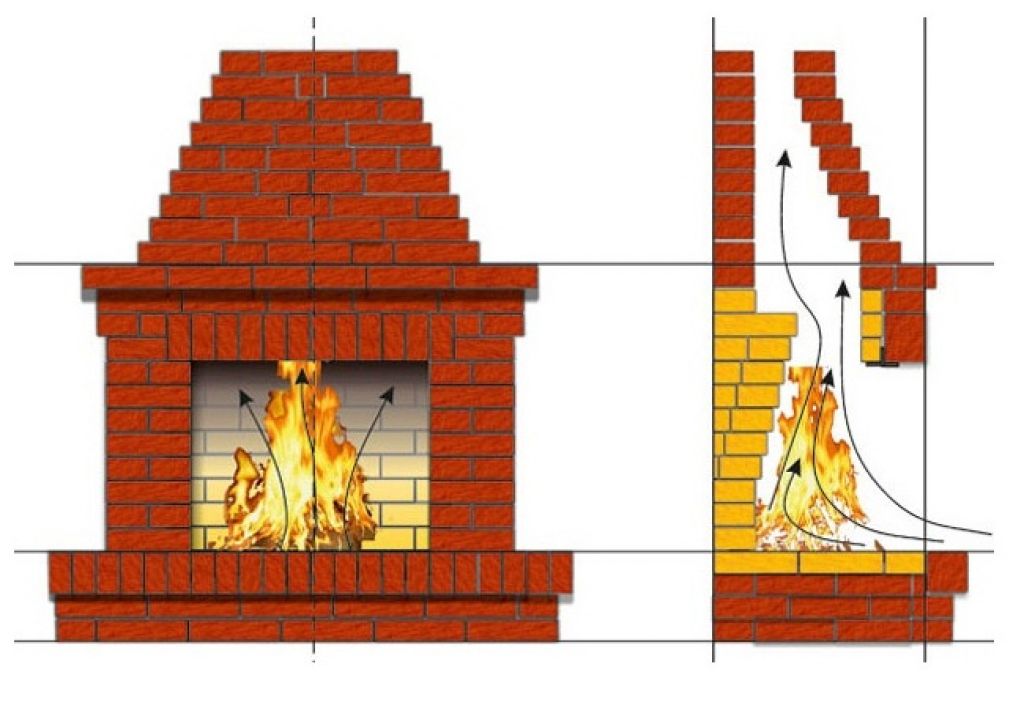

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал


Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего


Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Пошаговая инструкция по постройке камина своими руками


Порядовка

На фундаменте, после того как соблюдены все противопожарные требования, выкладывается корпус камина:

  1. Три ряда сплошного кирпича под основание.
  2. 4 и 5 ряды формируют зольник – отверстие для сгоревшей золы. Оно может быть выдвижным с металлической вставкой или стационарным, тогда придется чистить веником.
  3. 6 – 7 ряд – дно камина. Выполняется из огнеупорного кирпича.
  4. До 13 ряда стенки топливника. На этом этапе устанавливают дверь, если выбран тип закрытой топки. Для этого понадобится печная металлическая лента, которой фиксируют дверь и закрепляют саморезами к стенкам из кирпича. Чтобы оградить металл от кирпича, между ними прокладывают слой базальтового картона.
  5. С 14 ряда формируют дымосборник. Стенки и дымоход выкладывают особо герметично и ровно, контролируя качество раствора. Вертикаль строго контролируют уровнем. Малейшее отклонение может привести к задымлению.

Шаг 5 приступаем к кладке топки нашего камина для дачи

Внутренняя часть топки выполнена из шамотного кирпича. Над зольником укладываем два металлических уголка, на которые укладываем колосник.

Между шамотным кирпичом и керамическим оставляем воздушный промежуток, чтобы не было контактного перекаливания (на фото сзади).

Пока оставляем кладку в покое и приступаем к подготовке каминной дверце к установке. Во-первых – извлекаем стекло из пазухов крепления и проклеиваем внешнюю часть каркаса малярным строительным скотчем.

Строительный скотч на каркасе каминной дверцы предотвратит ее от возможных повреждений во время установки дверцы.

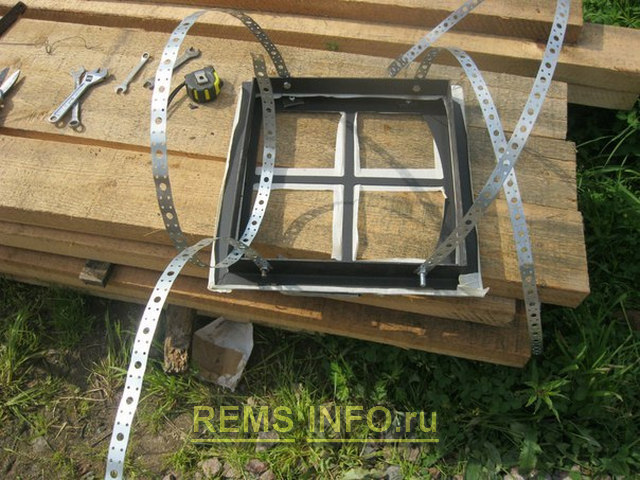

К боковым стойкам двери прикручиваем крепежную печную ленту с помощью болтов.

Длинна каждой ленты должна быть не меньше 50 см. Дело в том, что дверца довольно массивна и должна быть надежно зафиксирована.

Устанавливаем дверцу. Крепим нижний край дверцы, с помощью лент, спрятав их в ряд кладки. Чтобы дверца не шаталась, делаем временные стойки для того, чтобы зафиксировать ее в определенном положении.

Верхние ленты фиксируем в стойки выложенные «насухо» на внутренних простенках камина.

Как только дверца закреплена, приступаем к процессу поднятия рядов кладки внешних сторон.

Верхние ленты прячем в ряд кладки, который заканчивает процесс установки дверцы.

Отслеживайте контроль за падающим раствором внутрь топочной камеры, убирая его, чтобы он не стал причиной невозможности точной установки шамотного кирпича топочной камеры.

Ошибка многих, что они крепежную ленту прячут в горизонтальный шов ряда, лучше будет сделать это таким способом.

После того как дверца установлена на место обязательно вычистите конвекционные камеры. Дело в том, что ширина в 12 см и глубина в 70 см является критической для того, чтобы дотянутся до низа.

Конвекционная камера вычищена. Остатки крепежной ленты загибается вдоль кладки поперечной стенки камина и крепится к ней на саморезы закрученные в паз.

Приступаем к термоизоляции топочной камеры. Самый простой и эффективный метод – это использовать плоский лист асбеста. Используем лист толщиной 10 мм.

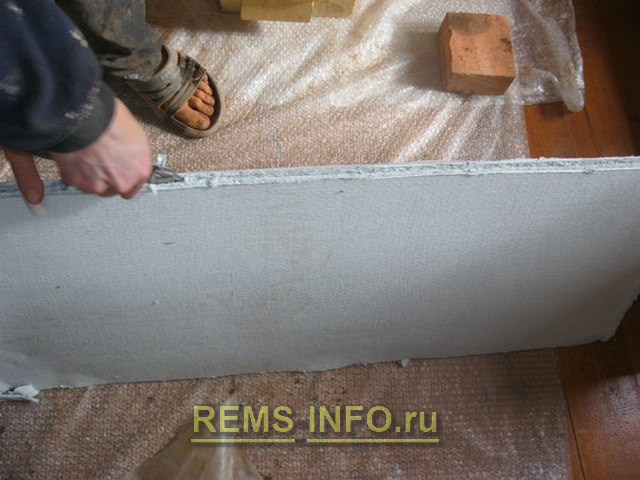

Режем лист по необходимым размерам.

Прежде чем начать кладку шамотного кирпича, необходимо сделать термоизоляцию асбестом. Устанавливаем листы с обеих сторон.

Прижимаем лист асбестоцемента к внутренней стенке кладки из керамического кирпича.

Аналогично устанавливаем асбестовый лист к другой стенке кладки.

Переднюю часть топочной камеры также необходимо термоизолировать от перегрева. Для этой цели лучше всего использовать базальт-картон. Его толщина 5 мм, вырезаем емо по ширине передней части кирпичной кладки.

Базальт-картон на переднюю стенку установлен. Чтобы он не мешался при работе, лучше всего его верхнюю часть прижать к кирпичной кладке.

Начинаем выкладывать топочную камеру. Необходимо использовать печную смесь, которая выдерживает большие температуры. Чтобы топка не сильно потеряла во внутреннем пространстве, можно использовать прием укладки шамотного кирпича поставленного на ребро.

Обратите внимание на дверцу камина, чтобы она была более герметично «посажена» в кладку, ее каркас обматывают базальтовым шнуром диаметром 8 мм.

Ряды кладки топки: первый ряд – основание, второй ¾ ширины кирпича, третий ряд поставлен на ребро.

Пока на этом этапе останавливаем кладку топки и приступаем к подготовке кирпича для создания клинового замка, который мы обыграем и сделаем в виде декоративного элемента фасадной части камина

Продолжение в следующей статье.

Устройство камина


Разновидности каминов по типу теплоносителя

Обогревание комнаты обусловлено инфракрасным нагревом, при котором окружающие предметы получают энергию, затем передают ее в воздух. Открытые камины дают мало тепла, а устройства с закрытой внутренней топкой отапливают небольшой дом, дачу.

В некоторые сооружения ставят внутренний вентилятор, чтобы усилить конвекционные потоки и сделать нагревание равномерным.

В конструкции есть элементы:

  • топливник — пространство для огня;
  • дымоход с дымовой камерой для сбора газов;
  • основание камина;
  • портал.

Топливник

Можно камин построить с раскрытой или отгороженной областью для сгорания топлива. Топка бывает различной формы, лучше сложить прямоугольную или квадратную конструкцию. Размерные параметры рассчитывают теплотехники для типовых проектов или при индивидуальном строительстве.

Топливник характеризуется параметрами:

  • объем;
  • мощность выделяемого тепла;
  • состав топлива;
  • количество образующейся золы.

Открытые топки являются отделом камина, в них отсутствует дверца. В закрытых устанавливают съемные экраны или дверку для загрузки дров. Такие элементы ставят при реконструкции старого камина. При строительстве нового чаще монтируют готовые топки из стали и чугуна закрытого типа. Используют дрова, уголь, биотопливо и газ, есть электрические модели.

Дымоход


Дымоход из сендвич-трубы

Представляет собой инженерную систему в виде вертикальной трубы с определенными техническими параметрами для вывода дыма и получения тяги. Продукты горения отводят с помощью естественной разницы давления в нижнем и верхнем отделе или применяют вентиляторы для принудительного перемещения.

Дымоходы можно класть из материалов:

  • керамический кирпич (стенки толщиной 120 мм);
  • термостойкий бетон (стенки — 65 мм);
  • асбестоцементные трубы только для температуры не больше +30°С;
  • стальные трубы по типу сэндвичей.

Современные каналы выполняют из эмалированных коллекторов, вермикулитобетона, ставят трубы из стекла и композитных материалов. Высота и сечение дымохода определяют по мощности топки, учитывая безопасность. Принимают в расчет технические требования и нормативы.

Основание

Между топкой и фундаментом располагается основание. Его выполняют разной формы и конструкции в зависимости от уровня нахождения камеры сгорания. Для лучшего прогревания комнаты используют низкое расположение очага, чтобы источник тепла был почти вровень с полом. Такой выгодный вариант возможен не всегда.

Проблемы появляются, если камин строят в готовом доме, т. к. нужно вырезать участок железобетонной плиты или занять часть подвального пространства для фундамента сооружения. Технология требует, чтобы под плитой основания был промежуток для сбора золы и притока воздуха с доступом для обслуживания.

Портал


Камин с каменным порталом

Это декорированная передняя часть с обрамлением топки. Порталы выполняют разными материалами, например, лицевым кирпичом, природным камнем

Распространена декорация в виде резьбы, стилистических элементов, акцентирующих внимание на интерьере комнаты

Требования при сооружении порталов:

  • Безопасность в плане пожаров, поэтому используют негорючие материалы.
  • Отсутствие риска для здоровья человека — используют обшивку с малой проводимостью тепла, чтобы не обжечься при касании. Также облицовка не должна выделять ядовитые и вредные компоненты при нагревании.

В классике с монументальной архитектурой, готике оформляют камины в просторных залах. Для небольших используют этнический кантри. Средние комнаты оснащают очагами в стиле хай-тек, минимализм, романтизм.

Порядок работы

После создания чертежей камина с размерами и порядовкой кирпичей и приобретения нужных стройматериалов надо подготовить рабочие инструменты. Их список следующий:

  • емкость для смешивания раствора, оптимально – объемом не мене 50 л, если имеется электрический миксер, то это еще лучше;
  • сито и емкость для просеивания песка, если он с крупными примесями;
  • мастерок для кладки раствора;
  • строительный уровень длиной 1 – 2 м;
  • рулетка, линейка, угольник;
  • карандаш или маркер;
  • молоток.

Перед началом стоит максимально удобно и функционально организовать рабочее место, подвести удлинители с розетками, освещение, защитить детали интерьера от возможной грязи.

Осуществить монтаж кирпичного камина своими руками по чертежам можно легко даже без опыта подобных строительных работ, если создать предварительный пошаговый план.

  • Работы по укладке начинаются с монтажа фундамента. Он может быть ленточный из бетона, из блоков или кирпичей. Если основа заливная, то предварительно строится опалубка из деревянных щитов, в нее заливается жидкий бетонный раствор. Укладка фасада камина при этом начинается только после полного высыхания и усадки фундамента.
  • На готовый фундамент происходит порядная раскладка кирпичей в соответствии с разработанными чертежами. Схема-порядовка содержит все этапы построения с компоновкой фрагментов. Кладку по рядам надо производить предельно аккуратно, соблюдая ровные швы, связку кирпичей и горизонтальный уровень. После формирования каждого ряда надо производить дополнительную проверку уровня и при необходимости корректировку, пока раствор не высох.
  • После постройки портала камина следует взяться за монтаж дымохода. Металлическая вытяжная труба крепится к горизонтальной стене, дополнительно изолируется. Потом она обстраивается кирпичной стенкой по существующему чертежу.
  • После того, как кирпичная основа портала и дымохода камина готова, можно приступить к декоративной отделке, обустройству столешницы, решетки, полок, заслонки и других элементов.

Построенный камин ни в коем случае нельзя сразу эксплуатировать. С момента постройки до полной растопки должно пройти не менее 2-4 недель. Перед этим для просушки печки и дымохода организуют частичную топку с небольшим количеством дров. Начинают с 2 кг сухих поленьев, через каждые 2 дня увеличивают массу на килограмм.

Поэтапное строительство кирпичного камина

Учитывают противопожарные требования при выборе места расположения очага

Особенно это важно в деревянных домах. Для такого варианта выбирают отдельный навесной дымоход, а при проходе сквозь крышу делают хорошую изоляцию

Труба не должна касаться конструктивных элементов кровли, например, стропил, балок, обрешетки.

Нежелательно ставить источник тепла напротив стен, где есть окна или входная дверь. Тяга в дымоходе камина достаточно сильная, поэтому появится сквозняк. Но приток свежего воздуха тоже нужно организовать, чтобы горение происходило интенсивнее. Требуется жесткое и прочное основание, т. к. камин из кирпича имеет значительный вес.

Закладка фундамента


Под массивный камин требуется надежная опора — фундамент

Опору строят так, чтобы с несущим основанием здания не было связи. Если камин устраивают рядом с нагруженной стеной, между двумя фундаментами делают прослойку из песка толщиной не меньше 6 см. Основание заливают на такую высоту, чтобы первые кирпичи кладки становились вровень с чистовой отделкой пола.

Под бетоном делают подушку из песка и щебня, кладут слой гидроизоляции, чтобы края покрывали стенки опалубки. Бетон готовят в пропорции 1:3:5 (цемент, песок, щебень, соответственно). В массе устанавливают арматурную сетку. Габариты основания делают больше низа очага на 100 мм с каждого бока. Опалубку снимают на 8 – 10 день, а кладку начинают после двух недель.

Кладка кирпичной конструкции

Стенки выгоняют по схеме порядовки.

Пошаговая инструкция углового камина из кирпича своими руками:

  • делают кладку внутренних перегородок из кирпича шамота;
  • выполняют наружные стенки из керамических элементов;
  • на угловом соединении предусматривают срезы по диагонали;
  • в двенадцатом ряду ставят металлическую полосу;
  • в области задней стенки кирпич кладут тычком, чтоб образовать свод с 13 до 16 ряда;
  • сужение дымового канала начинают с 15 ряда, а в 16 снова расширяют и монтируют заслонку для чистки дымохода.

Возведение дымохода


Вывод дымохода и защита стен от высокой температуры с помощью каменной ваты

Канал делают прямоугольного или квадратного сечения размером 14 х 20 или 14 х 14 см. Кладку выполняют тычковыми или ложковыми рядами. Внутри не допустимо оставлять наплывы раствора, нужно заполнять швы, и выглаживать до получения гладкой плоскости. Наружную часть дымохода штукатурят, но внутреннюю оставляют без такой отделки.

Иногда внутри кладки ставят насадную трубу, нижний край которой монтируют прямо на печку. Стыковку сопровождает перевязка кирпичом для усиления. Верх дымохода выводят выше конька кровли на 0,5 -1,0 м, чтобы была сильная тяга.

Облицовка камина

Готовую кладку отделывают изразцами, мрамором, лицевым кирпичом, натуральными камнями, плиткой. Над топкой делают различные полки, есть вариант размещения телевизора, часов. Вначале обшивают низ камина, используют клей для плитки.

В оформлении применяют кованые решетки или декоративные металлические элементы, скульптуры. Деревянные детали отделки изолируют от жара, покрывают защитными составами. Облицовка должна стойко выдерживать высокую температуру без деформации и отслаивания, материал должен быть простым в обслуживании, чистке, долговечным.

Нужен ли зольник в камине

Однозначного ответа на этот вопрос нет

В первую очередь, для того чтобы вы могли принять свое решение, важно узнать что это такие и для чего он нужен. Зольная камера необходима для того, чтобы в нее попадали все остаточные продукты горения и распада

Таким образом, они будут скапливаться в одном месте и не станут распространяться по внутренней части очага. Тем самым чистка будет быстрой и более эффективной. Однако вот, что по этому поводу пишут профессиональные печники и владельцы печей.

Одна половина печников считает, что зольная камера действительно упрощает уход, однако некоторые печники утверждают, что зольник вовсе ненужный атрибут. Это связано с тем, что он располагается прямо под топочной камерой, поэтому он ни как не влияет на горение дров, а в некоторых случаях именно он, может стать причиной того, что дрова будут сгорать с двойной скоростью. Поэтому, если у вас хороший дымоход и в полную силу работает тяга, то такой атрибут как зольная камера вам вовсе не нужен. Также, в случае покупки готового камина с зольником, такое приобретение может быть оправданным. Однако если ложить кирпичный камин, то зольник в данном случае отнимет массу времени.

Устройство и размеры очага

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит

Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

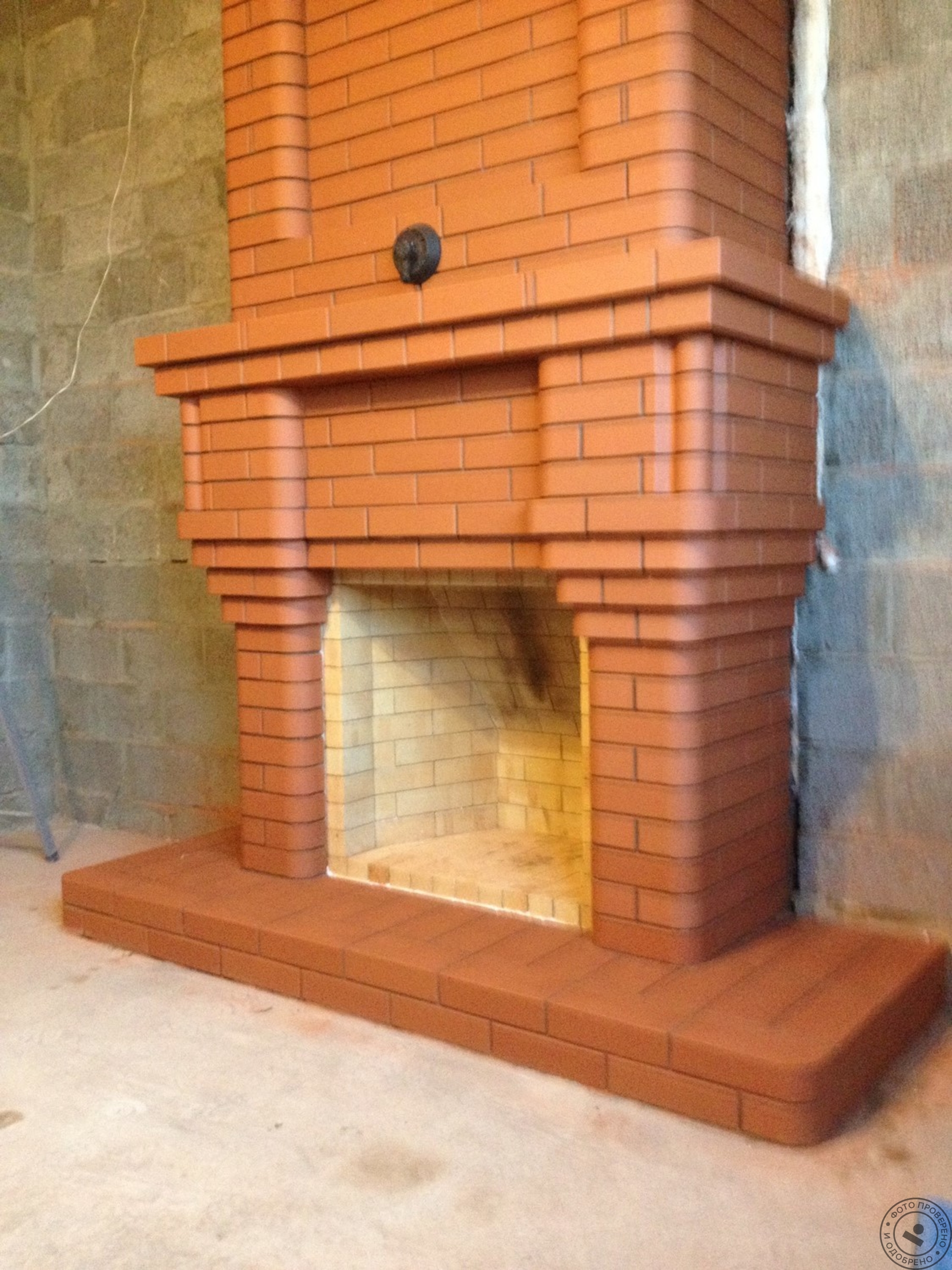

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

 устройство трубы для камина.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Виды беседок с красивыми каминами.

Это интересно: Портал для камина из гипсокартона своими руками (видео)

Чертежи камина и зачем нужны порядовки

Как и всякое сооружение, камин следует возводить в соответствии с заранее продуманным и вычерченным проектом, так поступают даже опытные мастера, сложившие не один камин или печь. Понадобится вид спереди, сбоку, разрез и порядовая кладка камина.

Порядовка — последовательный комплект планов каждого ряда кирпичей, от первого до самого верхнего. Кладка камина своими руками, порядовка которого включает в себя изображение всех элементов ряда (целые кирпичи и половинки, закладные стальные детали), пройдёт быстро и безошибочно.

Подробные чертежи разных типов и моделей каминов можно найти в специальных пособиях и в сети, но, если ни один из готовых вариантов не подходит по конфигурации или дизайну, схема кладки камина может быть разработана самостоятельно, с учётом технических особенностей устройства камина. Полезные статьи на эту тему можно найти на нашем ресурсе. Порядовки не обязательно аккуратно чертить на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см — две клеточки.

В качестве примера возьмём компактный угловой камин для дачи. Схема кладки углового камина довольно проста: топка в два кирпича шириной без поддувала, дрова необходимо размещать на решётке. Проём с фасада перекрывается арочной перемычкой, полка зуба расположена на ряд выше. Порядовая кладка углового камина состоит из 18 планов, из них три верхних ряда — нижняя часть дымохода.

Фасад и разрез углового камина

На порядном плане уменьшенные (колотые примерно в 3/4) кирпичи перечёркнуты диагональной линией, половинки — крест-накрест. Первый ряд выкладывается кирпичом на ребро

Порядовая схема кладки камина позволит посчитать необходимое количество материала и заранее подготовить его.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

  • первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
  • первые два ряда являются основанием;
  • следует использовать кирпич без надломов, трещин, скол и других повреждений;
  • если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
  • огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
  • толщина шва при строительстве не должна быть выше 5 мм;
  • если между швами появились излишки смеси, ее нужно удалить до застывания;
  • необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
  • при строительстве следует использовать однородный раствор без комков;
  • раствор нельзя использовать для обмазывания камина внутри;
  • оптимальное время для строительства – лето или другой теплый период;
  • начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
  • дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

Форма и размер кирпичного камина

Форма камина зависит от предпочтений хозяина. Универсальных пропорций сооружения не существует, параметры зависят от квадратуры комнаты, рекомендаций инженеров и стандартного размера элементов кладочного материала.

Для нахождения размеров топки определяют площадь помещения, делят значение на 100. Так получают квадратуру дна топки. Например, для комнаты 30 м² потребуется основание камеры 0,3 м². Глубину делают всегда меньше в 1,5–2 раза, чем ширина. Для топки площадью 0,3 м², где ширина измеряется тремя кирпичами (75 см), глубина составит 37,5 см.

Высота кладки стен топочного отделения равняется ширине, умноженной на 1,5. Для ширины в 3 кирпича ее принимают на уровне 15 кладочных рядов.

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
