Ассортимент чиллеров очень большой : с водяным и воздушным охлаждением конденсатора, с тепловым насосом «воздух-вода». Они могут комплектоваться несколькими видами компрессоров: спиральные, поршневые, винтовые и центробежные. Особо мощные серии имеют холодопроизводительность около 2000 кВт.
Большим разнообразием отличаются фанкойлы McQUAY , которые имеют несколько типов конструкции: напольные, настенные, кассетные, канальные, и подпотолочные. Их мощность варьируется от 1 до 77 кВт в зависимости от типоразмера. Работа осуществляется на воде. Есть модели в бескорпусном исполнении для скрытого монтажа.
Крышные кондиционеры или так называемые «руфтопы» представляют собой наружную моноблочную конструкцию с мощностью от 17,3 до 120,7 кВт. Они работают в режимах охлаждения, вентиляции, нагрева. У них можно регулировать производительность, устанавливать время включения и выключения на таймере, настраивать автоматический режим.
Мультизональные системы представлены большим выбором моделей с мощностью от 8,5 до 134,0 кВт. Гибкий монтаж за счет увеличенных фреоновой трассы и перепадов высот между блоками, высокие показатели сезонной энергоэффективности, широкий диапазон рабочих температур, малошумность, выбор системы управления – это основные преимущества мультизональных кондиционеров McQUAY, которые допускают конструирование проекта на основе одного наружного блока с подключением 48 внутренних.

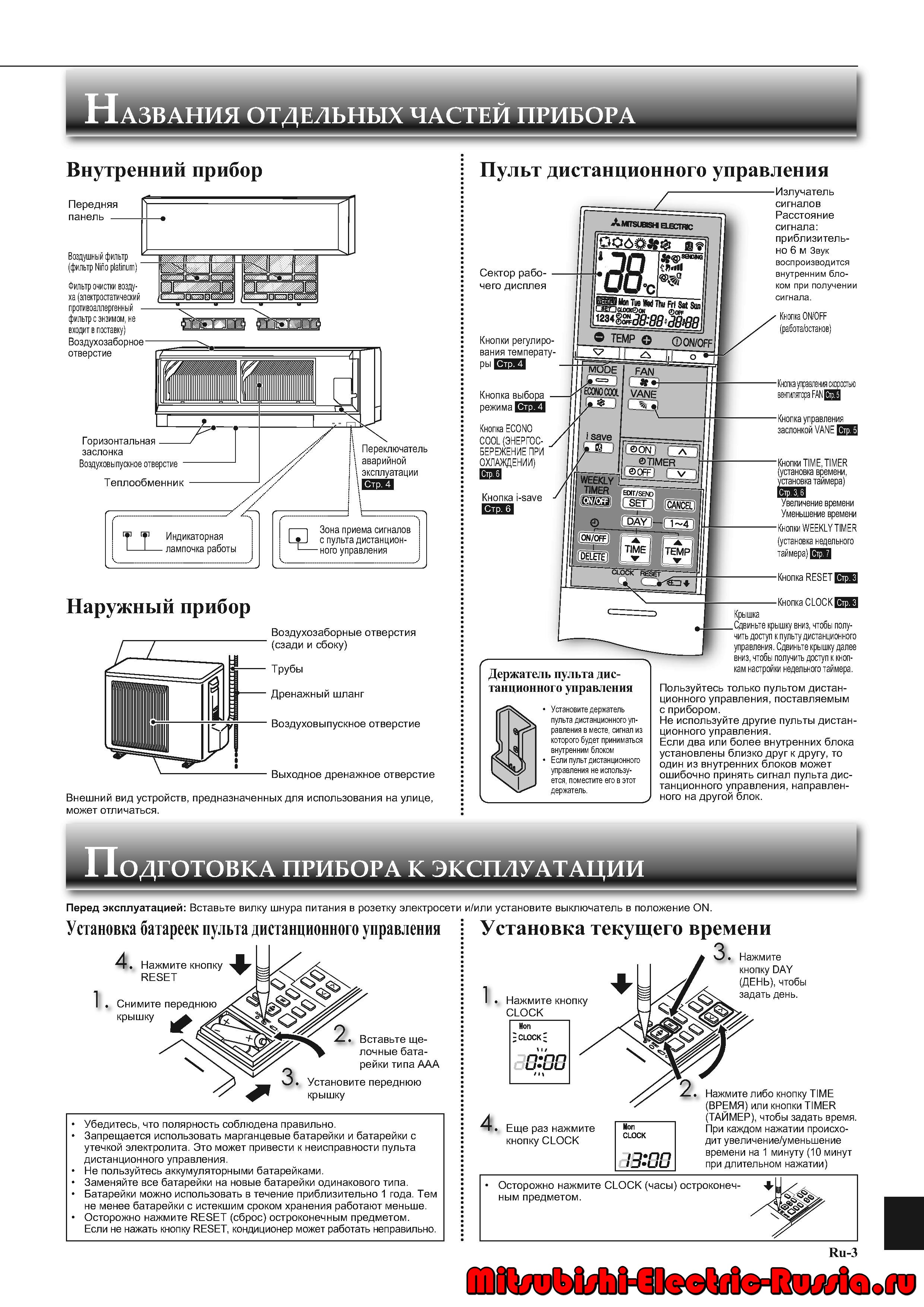

Инструкции к пульту управления и кондиционерам Mitsubishi Electric
Инструкция к кондиционерам Mitsubishi Electric содержит описание основных режимов работы оборудования, рекомендации по монтажу, настройке, демонтажу, сервису, а также расшифровку ошибок.
Установка кондиционера Mitsubishi Electric должна осуществляться специалистами, имеющими соответствующие сертификаты. В противном случае могут возникнуть различные негативные последствия. Ошибочное самостоятельное подключение пользователем и последующая эксплуатация может привести к выходу из строя оборудования.
Сплит-система Mitsubishi Electric, а также мульти сплит-системы состоят из внешнего блока, который обычно крепится на кронштейн к стене дома. Работы могут проводить только монтажники с соответствующим оборудованием и навыками, в случае доработки, к примеру, установки зимнего комплекта, также требуется обращаться к специалистам.
Пульт для кондиционера Mitsubishi Electric может быть различных модификаций. Обзор функций на пульте зависит от конкретного оборудования. Все пульты обеспечивают управление основными режимами работы: охлаждение, нагрев, осушение, вентиляция. Имеется режим таймера. Прочие расширения обычно встраиваются в пульты, идущие с устройствами, у которых включаются соответствующие режимы: очистки, ионизации, приточной вентиляции.
Сравнительные характеристики нескольких моделей
Для сравнения приводим характеристики нескольких моделей.
| Модель | MSZ-HJ25/MUZ-HJ25VA | MSZ-FH50VE/MUZ-FH50VE | MSZ-SF35VE/MUZ-SF35VE |
| Тип | настенная сплит-система | настенная сплит-система | настенная сплит-система |
| Мощность (охлаждения/обогрева), Вт | 2500/3150 | 5000/6000 | 3500/4000 |
| Потребляет мощность (холод/тепло), Вт | 730/870 | 1380/1550 | 1080/1030 |
| Уровень шума внутреннего блока (max), Дба | 43 | 46 | 46 |
| Обслуживание комнат площадью до, кв. м. | 20 | 50 | 35 |
| Диапазон наружных температур воздуха (отопление), ºС | -10 – +24 | -15 – +24 | -15 – +24 |
| Диапазон наружных температур воздуха (охлаждает), ºС | +15 – +46 | -10 – +46 | -10 – +46 |
| Заправка хладогена | R410A | R410A | R410A |
| Ориентировочная стоимость, руб. | 30 000 – 50 000 | 100 000 – 150 000 | 60 000 – 80 000 |
Кассетные кондиционеры мицубиси
Корпорация производит однопоточные и четырехпоточные кассетные кондиционеры Mitsubishi, все модели работают на инверторном управлении.
Однопоточные кассетные кондиционеры Mitsubishi серии MLZ-KA-VA удобны для монтажа в залах, оснащенных подвесным потолком. Внутренний блок умещается в проеме между основным и фальш-потолком, составляющим не менее 17,5 сантиметров.
Технические особенности:
- Управление осуществляется с помощью беспроводного пульта кондиционера mitsubishi(мицубиси);
- Направление воздушной струи можно изменять;
- Модуль оснащен дренажным насосом и гибкой трубкой для отвода воды;
- Кондиционер поставляется с кронштейнами для прикрепления к потолку;
- Нет необходимости оборудования специального люка для ремонта и чистки.
Четырехпоточные кассетные сплит-системы SLZ-KA созданы для монтажа в подвесные потолки. Размеры корпуса 600 х 600 мм, глубина 235 мм. Воздушные заслонки имеют раздельные приводы, направление каждого воздушного потока можно регулировать отдельно.
Технические особенности:
- Работает на охлаждение при -15 на улице;
- Оснащен дренажным насосом;
- Оснащен двумя пультами управления: беспроводным и проводным с цветным светящимся экраном, меню и инструкция кондиционера mitsubishi(мицубиси) на русском языке.
Инверторные кондиционеры Toshiba
Изобретению инверторной системы кондиционеров мир обязан инженерам этой фирмы. Последнее слово в технологии – комбинированный инвертор, сочетающий два типа модуляции электрического тока.
Стандартный инверторный кондиционер
Преимущества инверторных кондиционеров Toshiba:
- Удобный пульт управления с большим дисплеем;
- Возможность автоочистки теплообменника от излишков влаги, не позволяющая развиваться в корпусе плесени;
- Фильтр IAQ, очищает воздух в помещении от микробов (до 99,9 процентов), устраняет любое зловоние, защищает помещение от развития плесени. Уход за фильтром очень прост – его моют под струей воды и сушат на прямых солнечных лучах три часа. Действует фильтр 24 месяца;
- Носитель холода особого вида улучшает энергетические показатели инверторного кондиционера Toshiba, не загрязняет окружающую среду. Это хладагент R-410A, безопасный с точки зрения возгорания, не ядовитый, никак не влияющий на озоновой слой.
Коды ошибок кондиционеров Mitsubishi Electric
Коды ошибок кондиционера Mitsubishi Electric стандартизированы, универсальны. Это значит, что таблицы неисправностей во многом схожи в паспортах разных моделей. И хоть принципиальных отличий нет, рекомендуется к применению только родного руководства.
Мультисистема диагностики развита. Программа опрашивает состояние датчиков, расположенных во всех основных узлах оборудования (компрессор, плата инвертора, электродвигатель вентилятора, испаритель и т.д.) и по результатам теста следует обозначение возможных неисправностей. Реакция зависит от степени критичности неисправности и от конкретной модели: остановка оборудования, частичное блокирование функций, включение режима очистителя и т.д. В любом случае для пользователя будет сформировано уведомление о том, как работает система.
Модельный ряд весьма разнообразен и у каждой модели могут быть свои особенности. В большинстве случаев параметры работы отображаются на пульте дистанционного управления. У развитых систем могут отображаться не только критические сбои, но и выставляться различные регламентные, информационные сообщения: необходимость замены фильтра, давление в трубках, состояние мотора, помпы, адаптеров и т.д.
Помимо отражения на пульте сообщения могут дублироваться на индикаторе, который располагается на корпусе внутреннего блока, либо под крышкой. В моделях, в которых отсутствует индикатор и пульт, только мигает ряд светодиодов. Неисправность обозначается подбором комбинаций длительности, частоты и порядком миганий светодиодов.
При индикации неисправности (без явных признаков поломки) рекомендуется перезапустить систему. Для этого выключить автоматический предохранитель (специалист должен поставить отдельный автомат в электрический щиток), подождать несколько минут и включить снова. Если работоспособность не восстанавливается, то обратиться в сервис. Ремонт кондиционера Mitsubishi Electric должен производиться только в специализированном сервисе. Самостоятельно допускается только поменять или почистить фильтр, внешняя чистка, в каких-то случаях промывка дренажных каналов. Если разобрать оборудование до истечения гарантийного срока, то его могут снять с гарантии.
Системы кондиционирования Mitsubishi Electric
Компания выпускает весь спектр климатического оборудования. Во многом условно системы кондиционирования делят по назначению на промышленные, полупромышленные и бытовые. Граница меж ними расплывчата. Это означает, что оборудование применимо в разных местах и скорее определяющим фактором целесообразности будет цена – приобретения, эксплуатации, ротации, последующей разборки и утилизации.
Промышленные кондиционеры
Рассматривать подробно не будем. Выбор оборудования во многом зависит от целей применения. К такому оборудованию предъявляются повышенные требования, как по поддержке микроклимата, так и по надёжности функционирования. Устанавливается такое оборудование в серверные, медицинские, научные лаборатории и прочее. Зачастую требуется очень точная (до одного градуса) поддержка температуры, что обеспечивают прецизионные системы. Обычно они соединяют в себе целый каскад, который синхронизируется через специальный согласователь. В состав входит запасное, дублирующее оборудование.
Такие комплексы планируются индивидуально под заказ и говорить о каких-то сериях промышленного оборудования можно достаточно условно. По факту во многих случаях применяется то же стандартное полупромышленное оборудование: мультисплит системы, канальные, кассетные и т.д. Наиболее часто в качестве конечного устройства используют напольные блоки. Связано это с необходимостью большой холодопроизводительности, большой мощностью оборудования, соответственно габариты и вес оборудования могут быть внушительными. К нему подводится система труб водяного охлаждения.
Полупромышленные модели
Делятся на моноблочные и многоблочные. Моноблочные – это однопоточные системы, в которых охлаждение и удаление излишнего тепла реализованы в одном блоке. Для удаления излишков тепла требуется либо размещение оборудования непосредственно на внешней стене или прокладка воздушного рукава. Такие системы по большей части относят к промышленным (повысить точность в одном устройстве проще).
Большее распространение получили двух- и более блочные системы. Обычная схема реализации – это один наружный vrv-блок и один или несколько внутренних (vrf – мультизональная система). Иногда система замыкается и через несколько наружных блоков в расчёте на дублирование в случае выхода из строя одного из блоков.
Принята следующая маркировка систем:
- PLA – кассетный;
- PKA – настенный;
- PCA – потолочный;
- PEAD – канальный;
- PEA – высоконапорный;
- PSA – колонный.
У производителя есть даже специфические модели, позиционирующиеся исключительно для винных погребов.
Бытовые настенные приборы
К бытовым кондиционерам также добавился мобильный. Но это скорее исключение, такие системы фирмой практически не выпускаются и обнаружить их в продаже трудно.
Маркировка бытовых систем в компании принята следующая. Сначала указывается информация о внутреннем блоке, через дробь о наружном:
- Первая буква – серия (M или S);
- Вторая буква. U – наружный блок, S – настенный, F – напольный, E – канальный, L – кассетный;
- Третья буква. Z – инверторные кондиционеры, H – без инвертора. Отсутствие буквы означает, что система безинверторная, работает только на охлаждение.
Остальные значки обозначают различные разновидности моделей. К примеру, буква H означает, что в поддон встроен нагревательный элемент, который зимой греет наружный блок.

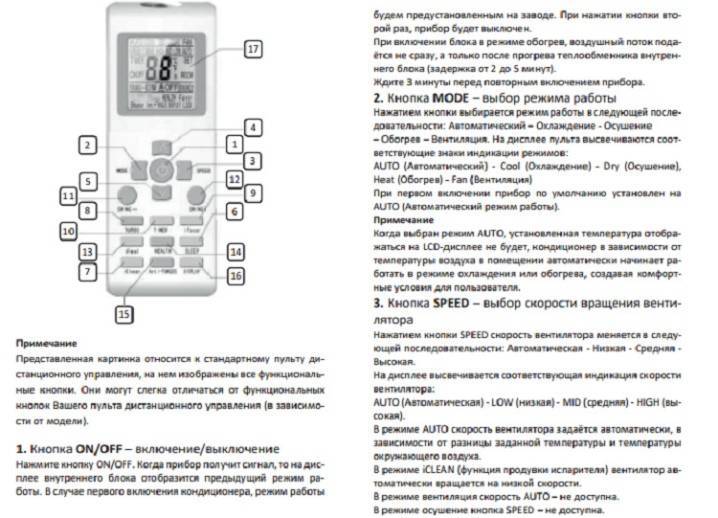

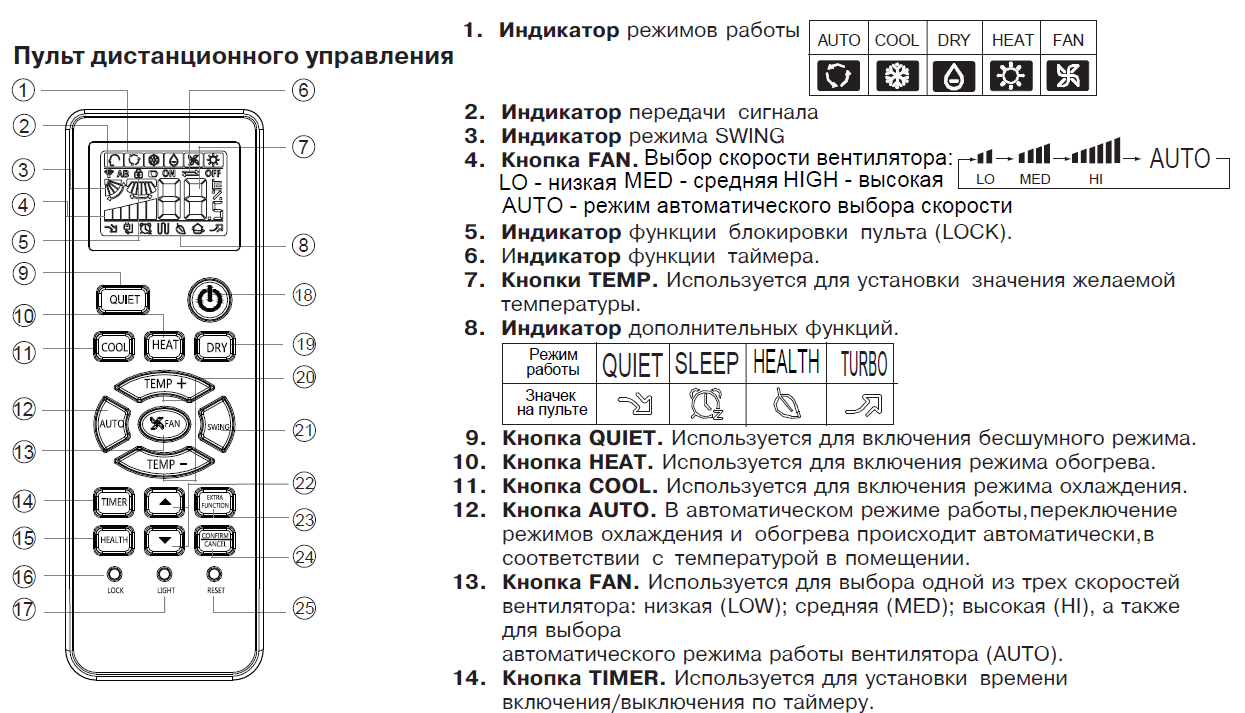

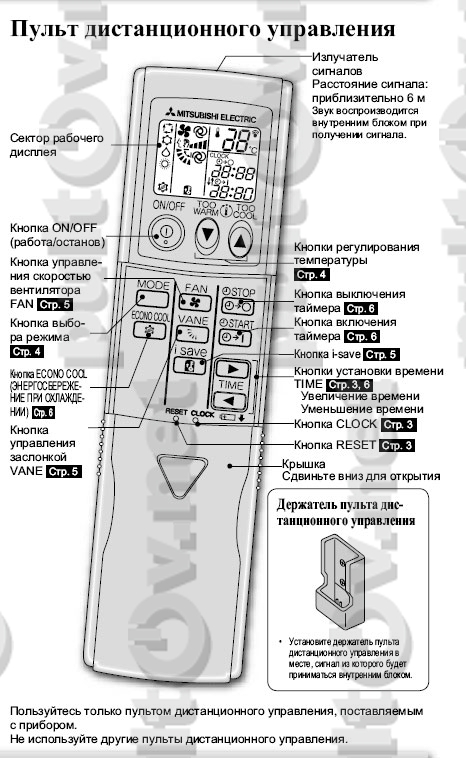

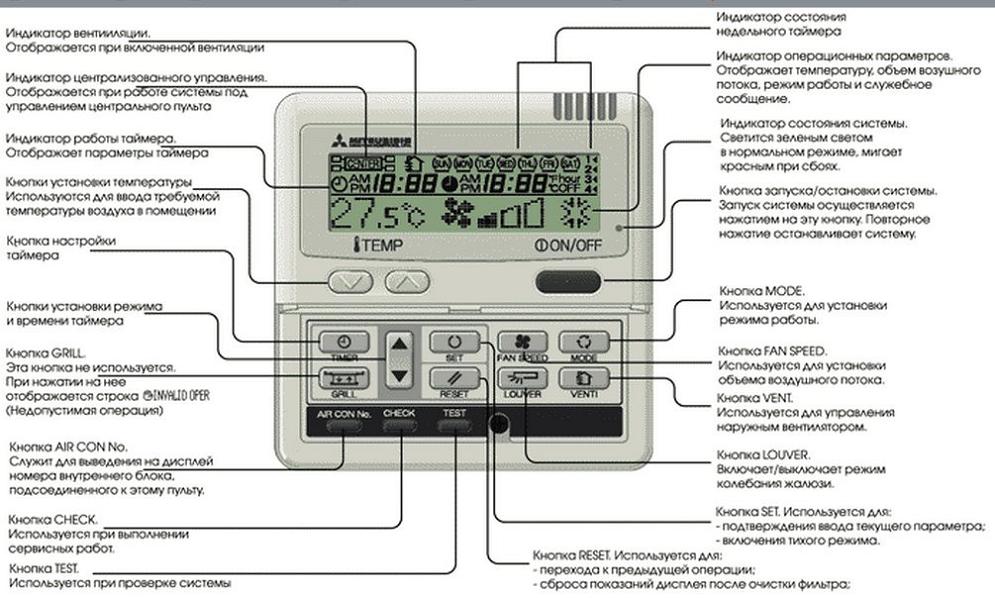

Кнопки на пульте дистанционного управления
На пульте кондиционера расположено множество кнопок, в которых на первый взгляд непросто разобраться.
Чтобы вы могли проще и быстрее понять их назначение, разделим кнопки на две категории: основные и дополнительные.
Основные обозначения
ON/OFF. Кнопка включения кондиционера. При однократном нажатии аппарат издает характерный звук и загорается светодиод на корпусе.
MODE. Отвечает за выбор режима работы. Основные режимы: COOL (охлаждение воздуха), HEAT (нагрев воздуха). Название выбранного режима отображается на дисплее пульта.
AUTO. Кнопка автоматической настройки. Параметры подбираются исходя из микроклимата в помещении и выбранного режима работы. Например, в режимах «COOL» и «HEAT» кнопка «AUTO» отвечает за автоматический выбор температуры.
▲▼ или ＋－. Эти кнопки отвечают за выбор температуры, регулировку скорости вентиляции и других параметров.
DRY. Отвечает за включение осушения воздуха. Особенно полезно во влажном климате.
FAN. Включает вентиляцию воздуха. Скорость вентиляции настраивается кнопками «▲» и «▼».
VANE. Отвечает за регулировку направления потока воздуха. При однократном нажатии жалюзи начинают двигаться, при повторном они фиксируются в том положении, в котором находились в момент нажатия. В некоторых кондиционерах есть сразу две кнопки для регулировки жалюзи: вверх-вниз и вправо-влево. В таком случае они обозначаются как «VANE» и «WIDE VANE» соответственно.
Дополнительные обозначения
На пульте кондиционера есть дополнительные кнопки, которые предназначены для более детальной настройки аппарата. Рассмотрим их подробнее.
ECONO COOL. Отвечает за включение режима охлаждения с пониженным уровнем энергопотребления.
I SAVE. Сохраняет установленные ранее настройки. Очень полезная функция, если вы не хотите при каждом включении настраивать кондиционер заново.
POWERFUL. При нажатии этой кнопки охлаждение/нагрев воздуха осуществляется быстрее и интенсивнее, чем в обычном режиме работы.
TIMER. Отвечает за включение таймера. Настройка таймера может осуществляться кнопками ▲/▼, либо целым рядом дополнительных кнопок: SET (сохранить), DAY (день), CANCEL (отменить), TIME (время), TEMP (температура) и др. Для корректной настройки прочтите инструкцию к вашей модели кондиционера. Она поставляется в комплекте. Также ее можно найти в интернете в электронном формате.
CLOCK. При однократном нажатии появляется возможность настроить время, как на обычных часах. Не путайте с настройкой времени таймера. Настройка времени осуществляется кнопками ▲/▼.
RESET. Сброс всех заданных ранее настроек.
Очистка воздуха
Двойная плазменная очистка
Dual Plasma – система фильтрации – работает по принципу распада крупных молекул в электрическом поле, ионизации молекул, и нейтрализации радикалов с катализатором. За счет этого система улавливает микро- и нанопылевые частицы и ароматические соединения.
Антиоксидантный фильтр
Фильтр с каталитическим покрытием из группы флавоноидов, восстанавливает свободные радикалы до химически неактивных молекул. Само вещество при этом не расходуется. За счет этого фильтр работает до 10 лет.
Mitsubishi Electric внедрили антиоксидант в керамические волокна, внедренные в сетку из полипропилена, поэтому фильтр спокойно моется и протирается, в отличие от фильтров, катализаторы в которых наносятся на полипропилен в виде пленки, быстро стирающейся при работе.
Энзимный антиаллергенный фильтр
Устраняет бактерии и пыль. Аллергены при этом не накапливаются в фильтре, разлагаясь катализаторами до безопасных соединений.
Фильтр с повышенным сроком эксплуатации
Полипропиленовые волокна фильтра специально «активированы» для фильтрации и увеличения интервала между сервисной обработкой.
Центральные контроллеры AE-200E, AE-50E и EW-50E
Многофункциональные центральные контроллеры
Контроллеры AE-200E и AE-50E оснащены цветным сенсорным дисплеем с яркой подсветкой размером 10,4 дюйма (SVGA TFT: 800×600). Контроллер EW-50E не имеет дисплея.
Подсветка включается при первом касании экрана. Автоматическое отключение происходит через 3 минуты после последнего касания. При возникновении неисправности в системе кондиционирования подсветка включается.
Прибор AE-200E может контролировать 50 внутренних блоков непосредственно, 200 внутренних блоков – при использовании трех дополнительных интерфейсов расширения AE-50E или EW-50E. (Контроллеры AE-50E не могут быть использованы отдельно от AE-200E.) Подключение нескольких комплектов приборов «AE-200E+3хAE-50E» (или «AE-200E+3хEW-50E») к компьютеру позволяет организовать управление более 200 внутренними блоками через веб-браузер. Максимальное количество объектов управления может достигать 2000.
Иконки внутренних блоков или их групп располагаются на планах этажей. Разрешение растрового рисунка плана одного этажа – не более 1890×900 точек. Этажный план можно разделить на 6 частей, на каждой из которых может быть размещено до 30 иконок блоков или групп.
Приборы AE-200E, AE-50E и EW-50E имеют встроенный блок питания. Использование внешнего блока питания PAC-SC51KUA требуется только, если другие центральные контроллеры подключены в ту же линию M-NET.
Контроллеры AE-200E, AE-50E и EW-50E оснащены USB-портом. Порт используется для копирования данных дифференцированного учета электропотребления, для загрузки поэтажных планов, для резервного копирования системных настроек, а также для обновления встроенного программного обеспечения.
Двойная целевая температура в автоматическом режиме (PURY-P).
Взаимодействие с веб-браузерами смартфонов и планшетов.
Приборы имеют встроенный русифицированный веб-сервер. Для удаленного взаимодействия через сеть Интернет предусмотрена SSL-аутентификация (рекомендуется организовывать VPN-канал для предотвращения несанкционированного доступа).
Программное обеспечение приборов AE-200E, AE-50E и EW-50E (версия 7.31 и выше) позволяет отображать до 2000 блоков в одном окне веб-браузера (требуется лицензия «Integrated Centralized Control»). Встроенный веб-сервер совместим с компьютерами, планшетами и смартфонами. Совместимость версий операционных систем и браузеров указана в Информационной брошюре.
Версия 7.31 (или выше) встроенного программного обеспечения поддерживает возможность подключения прибора в системы диспетчеризации зданий (BMS) по протоколу BACnet. Для этого требуется покупка лицензии «BACnet connection».
Изучить функционирование прибора поможет симулятор, расположенный в открытом доступе:On-line симулятор AE-200E
Примечание.
Для использования новых возможностей в приборах, уже установленных на объектах, необходимо обновить их встроенное программное обеспечение.
Инструкции к пульту управления и кондиционерам Fuji Electric
Для каждого типа оборудования была разработана подробная инструкция. Особое место в ней занимают рекомендации, как правильно использовать пульт для кондиционера. В комплектации прилагается стандартное устройство для дистанционного управления. В зависимости от вида оборудования оно может быть дополнено рядом специфических функций.
Оригинальный пульт управления имеет такие особенности:
- вспомогательные кнопки скрыты за выдвижной панелью,
- есть встроенный датчик температуры и движения,
- большой информативный ж/к дисплей,
- возможность возврата к заводским настройкам.
Порядок обслуживания стандартный. Нужно периодически очищать воздушный фильтр, проверять уровень хладагента. Для удобства лицевая панель съемная, что дает возможность тщательно промыть ее.
Модуль, расположенный внутри комнаты, можно включить без устройства дистанционного управления. Для этого на боковой части есть небольшая кнопка активации.
Сплит-системы Mystery
Сплит-системы Mystery бывают только одного типа: настенные. Вообще сами по себе такие системы представляют из себя следующую конструкцию: состоят из двух модулей, внутреннего и наружного. Каждый из них выполняет свою функцию, но при этом они соединены между собой и представляют из себя законченный цикл кондиционирования.
Ошибка Е-3Поломка или обман ? #Ошибка #Polaris #E3
В помещении устанавливается блок управления и охлаждения воздуха, который, захватывая его сверху, охлаждает воздух, при этом нагревая хладагент. Внутри установлен небольшой вентилятор. Внешний же блок, в который приходит нагретый хладагент охлаждает его снова, при помощи радиатора и большого вентилятора. Для обеспечения работоспособности в этом блоке установлен компрессор, который и прогоняет хладагент по системе медных трубок.
Всего у компании 12 серий, которые различаются между собой видом оформления, а также дизайном внутреннего и внешнего блока. Такие системы идеально подходят для использования в небольших квартирах, комнатах, а также в мини-офисных помещениях. Соотношение цена-качество в таком случае будет на самом высоком уровне и каждая потраченная копейка окупится во время эксплуатации данного устройства.
В каждой линейке кондиционеров, которые пронумерованы числами от 1 до 12, есть несколько моделей с разной мощностью от 7 до 12 тысяч BTU. Кондиционеры рассчитаны под разную площадь помещений, соответственно они имеют разную стоимость, но при этом дизайн в каждой линейке одинаков. Это позволяет выбрать понравившеюся внешне модель под необходимые конкретно вам цели.
Данные кондиционеры обладают всеми необходимыми функциями, как для обычного офисного помещения, так и для квартиры. Присутствует специальный режим сна, который можно включать на ночь и не бояться того, что вас продует и вы заболеете. Присутствует система самодиагностики и различные другие плюсы, полезные для обычного потребителя.
Воздухораспределительная система
Высокопотолочные помещения
Для них предусмотрено увеличение расхода и скорости потока воздуха на выходе внутреннего блока, чтобы достигнуть нужной подвижности воздуха в низу помещения.
Низкопотолочные помещения
Для них предусмотрено уменьшение расхода и скорости потока воздуха на выходе внутреннего блока, чтобы достигнуть небольшой подвижности воздуха в рабочей зоне помещения.
Автоматическая скорость вентилятора
При приближении к определенным параметрам температуры скорость вентилятора во внутреннем блоке уменьшается автоматически.
Мощный поток воздуха
Для кондиционирования большой площади или помещений сложной формы необходимы широкий воздушный поток ( 150 градусов при нагреве, 100 градусов при охлаждении. Кнопка «Wide Swing» на пульте с выбором способа подачи воздуха из семи предлагаемых вариантов) и большая длина потока (кнопка «Long Airflow», при нажатии длина струи воздуха увеличивается до 12 м).
Коды ошибок кондиционеров Niagara
Залогом правильной работы является установка кондиционера специалистами и его корректное обслуживание. В случае возникновения каких-либо неисправностей на дисплее загорится код ошибки. Описание проблемы представлено в руководстве к кондиционеру Ниагара, однако не стоит прибегать к исправлению серьезной ошибки в работе самостоятельно, лучше прибегнуть к помощи специалиста.
При возникновении неполадок стоит:
- Определить причину неполадки по кодовому описанию;
- В случаях, когда не требуется деинсталляция кондиционера, попытаться устранить ее своими силами, проконсультировавшись с техническим специалистом в телефонном режиме;
- При возникновении серьезной неполадки (например, поломка крыльчатки) лучше вызвать сервисную бригаду для ремонта кондиционера.
