Канальные кондиционеры с притоком свежего воздуха с улицы

Кондиционеры Daikin с подмесом воздуха

Среди продукции Daikin популярностью пользуется серия Ururu Sarara. Это современные модели, оборудованные по последнему слову технологий. Кондиционеры достаточно дорого стоят, но одно такое устройство способно заменить несколько. Это не просто кондиционеры, а одновременно эффективные очистители и увлажнители.

Особенность моделей: система, которая отвечает за подачу воздуха, располагается во внешнем блоке, что максимально снижает шумность работающего устройства.

Принцип работы: воздушные массы с улицы проходят через фильтр, расположенный во внешнем блоке. Затем они поступают на лопатки кассеты из цеолита (гигроскопический материал, обеспечивающий передачу влаги), которые направляют воздух в нагревательную зону.

Особенности:

В автоматическом режиме сплит-система самостоятельно регулирует влажность воздуха в помещении.
В комплекте предоставляется 8-метровый армированный шланг, который создан из антибактериального материала.
Воздух проходит через фильтры тончайшей очистки.
Управление таймером.
3D-воздушный поток.
Турборежим и широкоугольные жалюзи.

В наше время многие устанавливают у себя дома кондиционеры. За последние годы наличие кондиционера дома стало показателем качества жизни: ведь в летнее время года без него в большинстве квартир жарко, душно и хочется на море:-). Мы не ставим своей целью очернить кондиционеры. Это полезные устройства, прекрасно справляющиеся с основной поставленной перед ними задачей – охлаждением воздуха в помещении. В летний период пользу кондиционера сложно переоценить, он реально облегчает жизнь множеству людей.

Реакцией некоторых наших знакомых и родственников, которым мы рассказывали про проветриватели, был вопрос «зачем нам проветриватель, если у нас уже установлен кондиционер?». Давайте разберём наиболее частые заблуждения относительно кондиционеров и проветривателей.

Полезные видео

ОН ВАМ НЕ КОНДИЦИОНЕР! ПРИТОК ВОЗДУХА В КОНДИЦИОНЕРЕ — ОНО ВАМ НАДО?

Кондиционер haier с притоком свежего воздуха

Система вентиляции и кондиционирования в квартире. Бризер с кондиционером или приточная вентиляция.

Royal Clima Fresh. Кондиционер с приточной вентиляцией в одном корпусе. Полный обзор

Отличие кондиционера от приточной вентиляции

Не покупай Канальный кондиционер. Полный обзор. Все минусы.

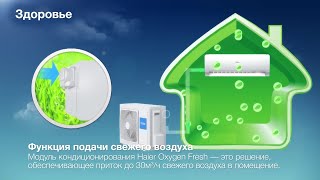

Обзор блока притока свежего воздуха для кондиционера Haier O2 Fresh

Приточная вентиляция в квартире без рекуперации. BlauFast полный обзор. Minibox e 650

Обзор кондиционера Royal Clima RCI-RF30HN / RCI-RF30HN серия Fresh с подмесом свежего воздуха

Особенности монтажа ROYAL FRESH, инверторной сплит-системы с приточной вентиляцией. Монтаж РОЯЛ ФРЕШ

Дует холодом из вентиляции. Обратная тяга. Что делать? Все нюансы. Как избежать.

Как работает режим вентиляции в кондиционере

Приточно-вытяжная вентиляция и кондиционирование в доме

Экскурсия по квартире более 100м2. Приточно вытяжная вентиляция. Рекуператор. Канальный вентилятор

Вентиляция и кондиционирование квартиры: вместе или врозь?

Кондиционеры с приточной вентиляцией работают, как и обычные сплит-системы. Кроме того, они могут включать в воздухообмен свежий воздух с улицы. Он подвергается многоступенчатой очистке, задерживающей пыль, аэрозоли, насекомых и другие загрязнения. Такая схема позволяет поддерживать высокое качество воздушной среды в помещении, насыщая ее кислородом.

Виды

Приточные кондиционеры, в свою очередь, тоже имеют несколько разновидностей.

Канальный кондиционер с функцией притока свежего воздуха является наиболее стандартной из них. Принцип его работы мы описали выше. Он включает в себя очистительный фильтр, который останавливает пыль и мелкий мусор извне. Некоторые из моделей содержат специальные фотокаталитические фильтры, дополнительно обеззараживающие воздух.

Канальный кондиционер с подмесом свежего воздуха отличается тем, что количество внутренних блоков может вырасти до 4 штук. Это позволяет разместить их в разных комнатах квартиры. Однако параметры выхода на них везде будут одинаковыми. При этом количество забора уличного воздуха составляет всего 10%.

Внешний кондиционер обеспечивает 30% подмеса воздуха извне. Это удается благодаря более грамотному использованию приточной схемы. Воздух попадает внутрь системы сразу через несколько отверстий. Однако внешний блок отличается солидными размерами и требует много свободного пространства. Регулировка параметров кондиционера с внешним забором воздуха происходит традиционно: изнутри, при помощи электронного пульта.

Квартирный кондиционер оснащается приточно-вытяжной системой. Это не самая мощная разновидность. За один час она поставляет не более 8 кубометров воздуха. Но этого вполне достаточно для одной комнаты. Также квартирные кондиционеры имеют две трубы. Через одну воздух поставляется с улицы, через другую – удаляется. Одновременно эти режимы работать не могут, поэтому нужно самостоятельно выбирать между ними с помощью пульта управления.

Кассетный кондиционер отлично подходит для помещений с большой площадью. Внутренних блоков может быть несколько – в зависимости от размеров помещения. Они располагаются под потолком и обеспечивают равномерное охлаждение и подачу свежего воздуха.

Колонный кондиционер также в народе нередко называют шкафным. Дело в том, что он имеет крупногабаритный внутренний блок. Он никак не закрепляется – просто устанавливается на полу. Внутри блок имеет конструкцию, как и у обычных приточных кондиционеров. Колонный тип способен создавать мощный поток направленного воздуха, который в короткие сроки охлаждает или нагревает, а также освежает воздух в помещении.

Оконный кондиционер представляет собой наиболее компактную разновидность, так как все элементы собраны в одном корпусе. Устройство может быть встроено не только в окно, но и в стену. Передняя часть корпуса располагается внутри здания, а задняя – снаружи.

Мобильный кондиционер является еще одной компактной разновидностью и отлично подходит для маленьких квартир и офисов, где невозможно установить полноценный агрегат. Оба блока располагаются в одном корпусе. Для установки такого аппарата достаточно правильно собрать все детали и вывести трубу в окно или вентиляционную систему.

Устройство и принцип работы канальной системы

адаптеры с решетками в фальшивой антресоли

Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

в подшивном потолке;
в фальшстене;
в кладовке, на чердаке, в подсобке.

Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

варианты инсталляции

К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

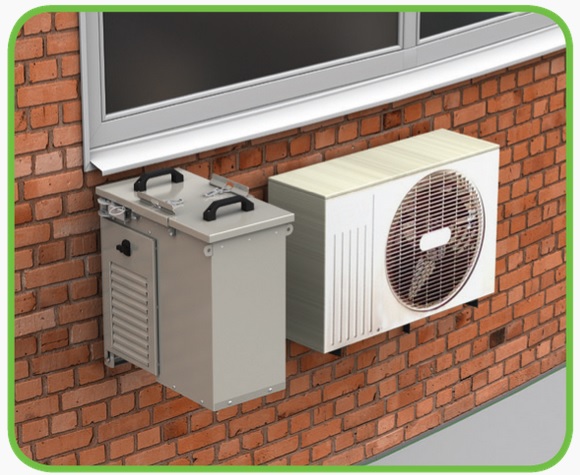

Приточная установка и подмес свежего воздуха

блок приточной установки

Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.

Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:

вентилятора;
ТЭНа;
блока электроники;
карманного фильтра;
заслонки.

Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.

У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.

Работа зимой

У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.

При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.

Производители

Если вы задумались о том, кондиционер от какого производителя лучше выбрать, обратите внимание на наиболее известные бренды. Возможно, стоимость таких устройств будет несколько выше, чем устанавливают не слишком популярные фирмы. Зато вы сможете быть уверенными в качестве и надежности этих кондиционеров

Наиболее известными производителями сегодня считаются:

Зато вы сможете быть уверенными в качестве и надежности этих кондиционеров. Наиболее известными производителями сегодня считаются:

Hitachi – огромный конгломерат из Японии, известный во всем мире своей разнообразной техникой, в том числе и кондиционерами;
Daikin – еще одна японская компания, являющаяся лидером по производству кондиционеров;
Mitsubishi – почти не уступающий предыдущей компании производитель кондиционеров, выпускающий одни из самых современных и совершенных устройств;
Haier – китайская фирма, успевшая закрепиться на мировом (и в частности российском) рынке благодаря своей средней ценовой категории;
Toshiba – и снова производитель из Японии, известный всем своей высококачественной бытовой техникой, включающей и кондиционеры по выгодным ценам.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Характеристики системы

Для себя решил, что нужно минимум 80 м3 на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м3.

Приточная вентиляция:

четыре комнаты, от 80 до 120 м3 на комнату
вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
возможность балансировать воздушный поток между комнатами
требования к фильтрации EU5-EU7

Кондиционирование:

цель — охлаждение поступающего воздуха
забор воздуха с улицы — до 300 м3
рециркуляция в квартире — до 300 м3
подача воздуха в каждую комнату (три комнаты) до 200 м3

Итого:

в режиме вентиляции от 320 м3 до 480 м3 на квартиру.
в режиме кондиционирования до 600 м3 на квартиру.

Принцип работы климатических систем

Цепь процессов, приводящих систему для охлаждения воздуха в действие при включении прибора:

Фреон под действием высокого давления поступает в компрессор, сжимается, нагревается, направляется в конденсатор.
В наружном блоке воздушного теплообменника хладагент меняет агрегатное состояние из газообразного на жидкое. Процесс сопровождается тепловыделением и снижением давления потока жидкости в капиллярной трубе.
В теплообменнике внутреннего блока фреон становится газообразным, выделяя холод и поглощая тепло из помещения.

Таким образом климатический прибор при производстве холода задействует внутренний блок, а внешний играет роль конденсатора. Если сплит-система настроена на подачу тепла, блоки меняются ролями – в кондиционере прекращается подача холодного воздуха. Тепло переносится с внешнего блока в комнату при помощи того же хладагента.

При установке бытовой климатической техники конструктивно не предусмотрена прокладка воздуховодов для подачи чистого атмосферного воздуха с улицы. Коммуникации, которые ведут к наружным элементам системы, служат только для отвода тепла. Приборы охлаждения запускают замкнутую цепь процессов, которые перемещают холодильный агент. В одном месте он испаряется, поглощая тепло, а в другом – конденсируется, выделяя его.

Разводка воздуховодов

Например:

при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

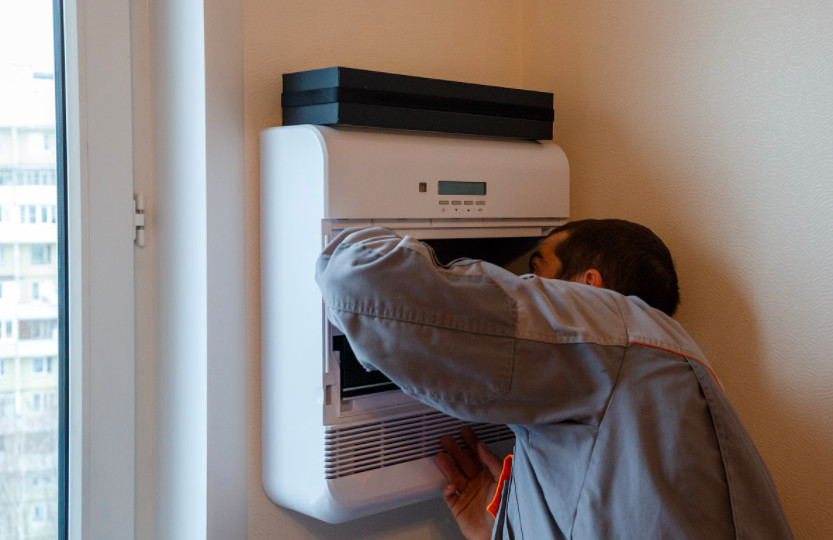

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

Внутренний;
Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

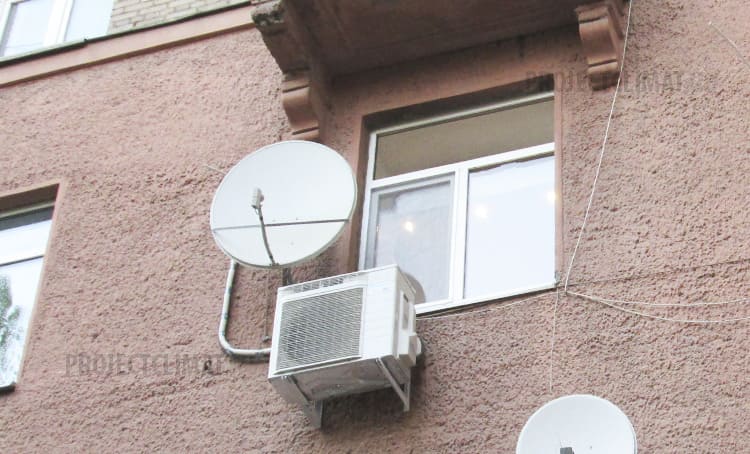

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

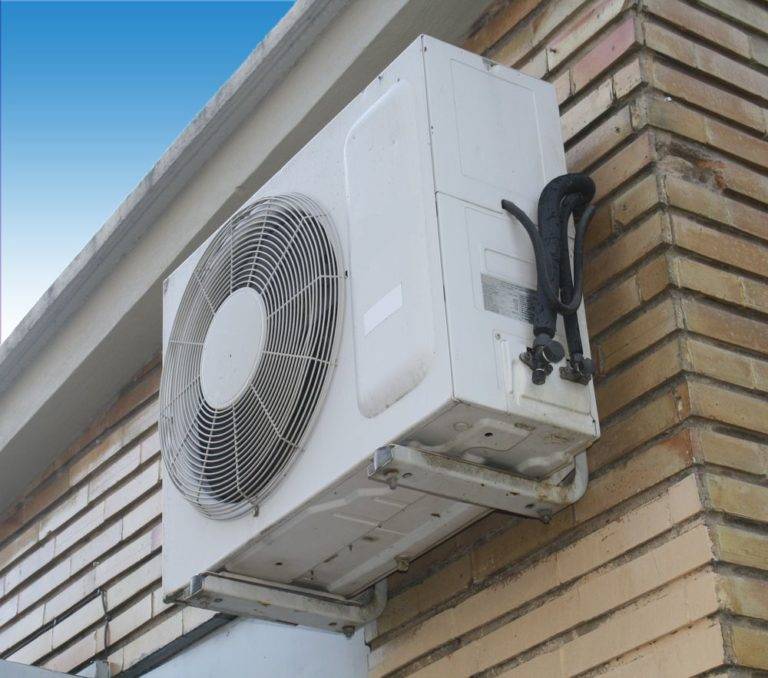

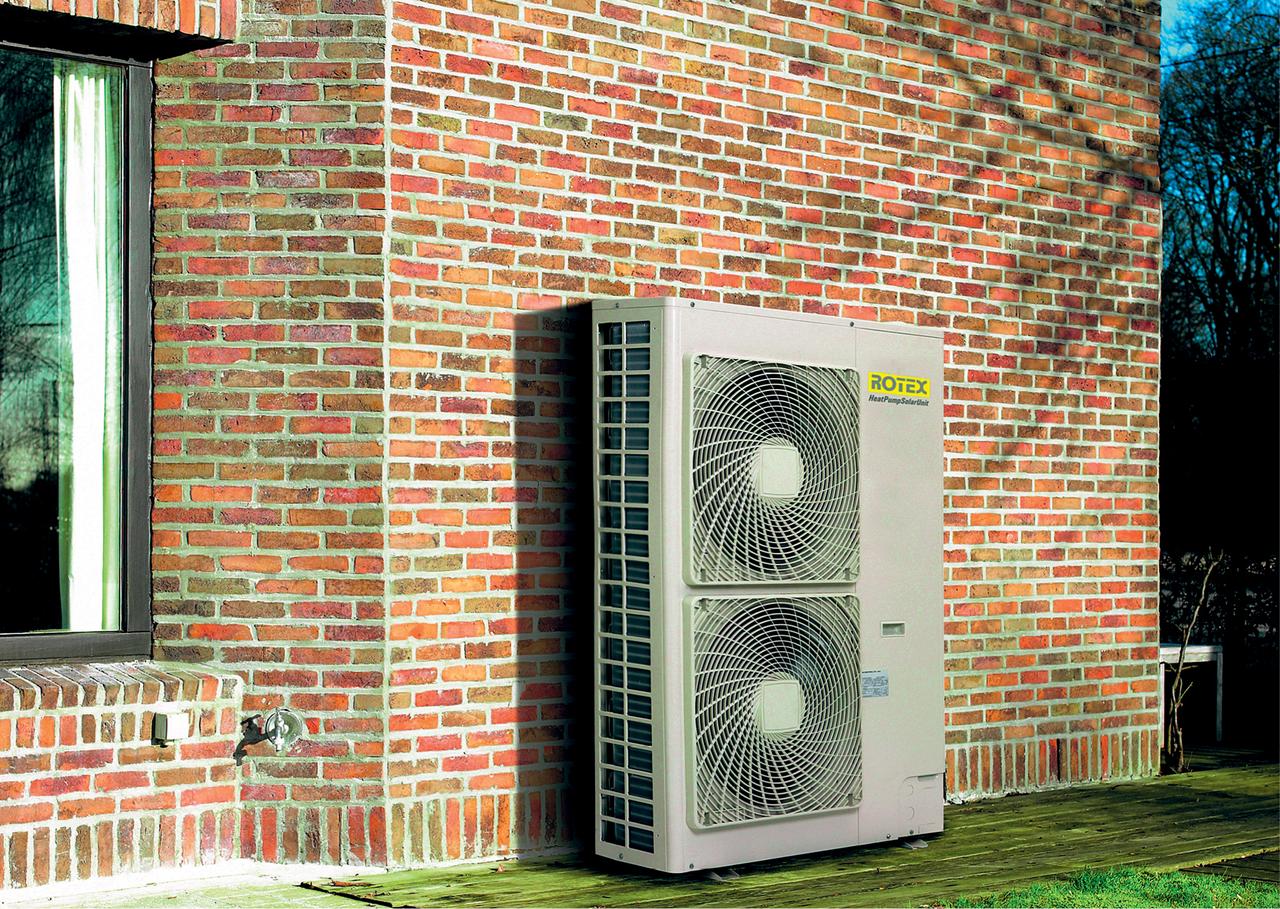

Наружный блок

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

Свежий воздух в любое время года;
Качественная очистка воздуха;
Работа в режиме кондиционирования и вентилирования;
Легкость в управлении;
Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

60 м3 и терминальной скорости потока 0,1 м/с
120 м3 и терминальной скорости потока 0,2 м/с
250 м3 и терминальной скорости потока 0,3 м/с

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Виды кондиционеров

В бытовых условиях используются устройства, условно разделенные на три больших группы:

Мобильный (переносной) кондиционер – хорошая альтернатива стационарно установленной климатической технике. Прибор можно двигать, переносить из комнаты в комнату или перевезти в другое место без монтажа. Вес от 20 кг. Помимо вентиляции и охлаждения способен снижать уровень влажности в помещении. Мобильный кондиционер перерабатывает воздух, находящийся в комнате: один из встроенных вентиляторов всасывает воздушную массу через систему отверстий, а затем пропускает поток в испаритель холодильного контура. В процессе работы вентилятор удаляет нагретые воздушные массы через воздуховод на улицу и через систему щелевых отверстий выбрасывает охлажденный поток в помещение. Корпус переносного устройства оснащен поддоном для сбора конденсата, который выливается вручную.

Моноблок монтируется в оконный проем

Оконный кондиционер представляет собой охлаждающее устройство, организованное единым корпусом. Устанавливается в проем окна, форточку или стену, ширина которой составляет не более 30 см. Аппарат привлекателен простой установкой, эксплуатацией и стоимостью на 30-40% ниже других представителей товарной группы. Оконный моноблок забирает часть комнатного воздуха (до 10%) и выпускает на улицу, обеспечивая принудительную вытяжную вентиляцию. При заборе кислорода с улицы система начинает издавать повышенный шум и хуже охлаждать поток воздуха. Фактически кондиционер начинает выполнять функцию вытяжного вентилятора.

Сплит-система поддерживает установленные в помещении параметры температуры и скорости движения воздушного потока. Состоит из внешнего и внутреннего блоков. Сплит-система берет для охлаждения воздух в кондиционируемом помещении и переносит его на улицу.

Устройство кондиционеров

Базовые и ходовые модели кондиционеров устроены по принципу слаженной работы следующих основных узлов:

Компрессор сжимает холодильный агент (фреон) и поддерживает его движение по холодильному контуру. Хладагент – это рабочее вещество холодильных машин, отнимающее теплоту у охлаждаемого объекта при кипении.
Воздушный теплообменник наружного блока обеспечивает процесс превращения хладагента в жидкость (конденсацию), а также его охлаждение.
Воздушный теплообменник внутреннего блока способствует процессу испарения фреона.
Капиллярная трубка отвечает за своевременное увеличение/уменьшение давления хладагента в воздушных теплообменниках наружного и внутреннего блоков.
Вентилятор обеспечивает непрерывный поток воздуха на конденсатор.
