Виды ленточного фундамента
Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

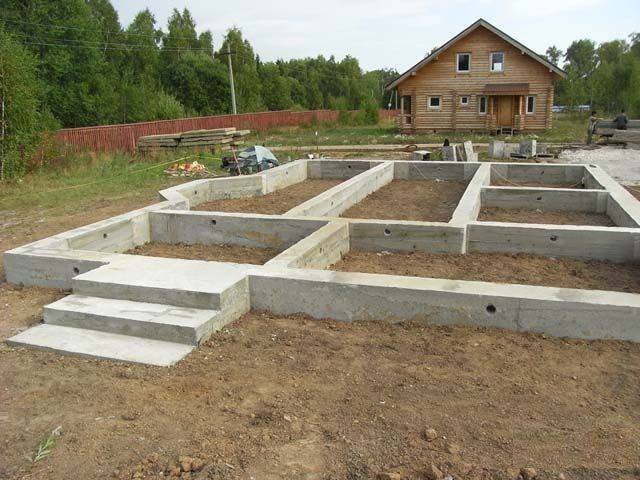

1. Цельнолитой

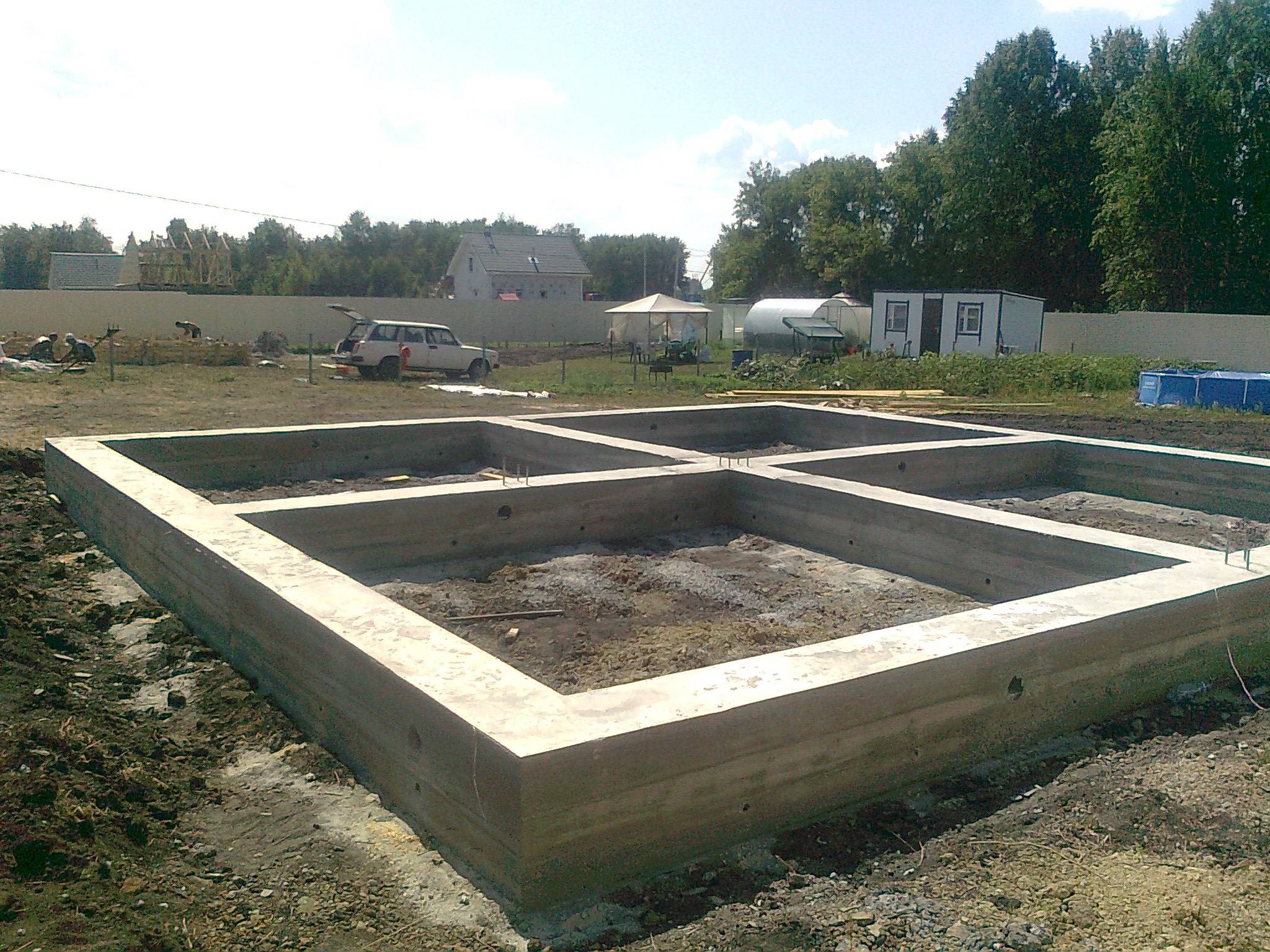

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.
Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.
Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.
Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru
2. Сборный
Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.
Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

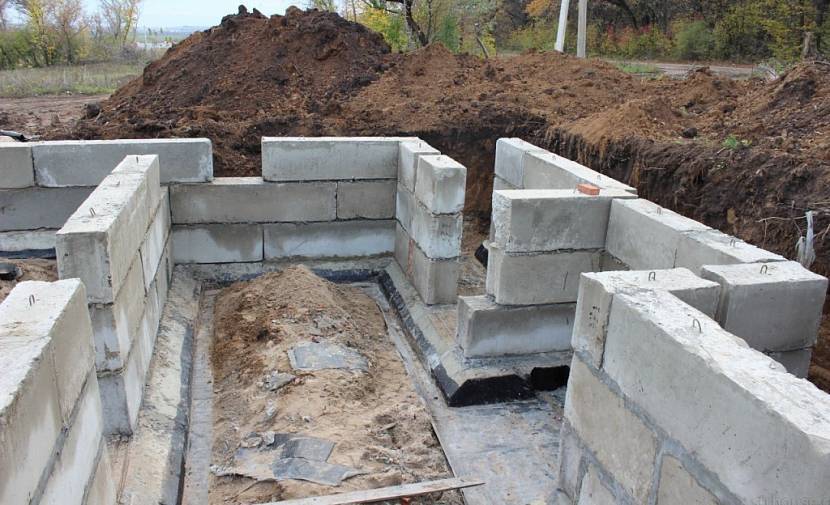

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

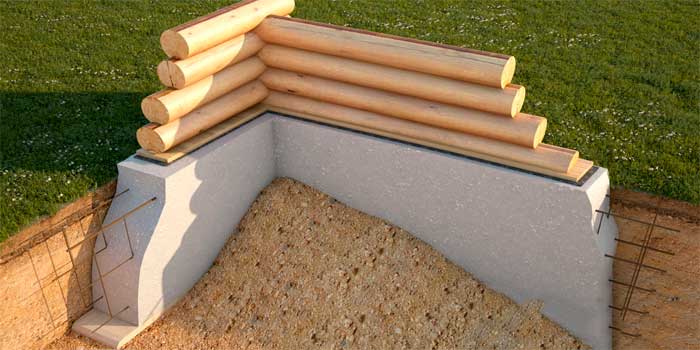

3. Мелкозаглубленный фундамент
Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.
Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период
При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.
К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.
Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru
4. Ленточный фундамент глубокого залегания
Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.
Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.
Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru
Изготовление ленточного фундамента своими руками
По сложности исполнения такая работа вполне доступна для выполнения собственными руками и без привлечения тяжелой строительной техники.
При этом необходимо выполнить следующие работы:
Подготовить строительную площадку. Убрать мусор, удалить растительность на расстояние не менее 5 метров от предполагаемого контура фундамента.
Разметить контуры будущего фундамента. Для этого отметить колышками углы сооружения и натянуть шнур между ними
Очень важно соблюсти точность прямых углов. Хороший результат дает проверка длины диагоналей по противоположным углам
Равенство диагоналей свидетельствует об идеальной выдержке размера углов. Промеры необходимо производить вдвоем, используя для этого нерастяжимый измеритель, например – металлическую рулетку.
При копке траншеи ее ширина будет больше ширины фундамента на размер подошвы. Поэтому шнур нужно натягивать на стойках, расположенных примерно на 1 метр по направлению контура фундамента. От этой стойки его нужно закрепить на стойке, соответствующей примыкающей стене и протянуть к следующему углу. Таким образом схождение стенок будет обозначено пересечением шнуров, а угловой колышек не будет помехой при рытье траншей.
Таким же образом проверить все внутренние перемычки основания, каждый раз добиваясь близкого к идеальному результата.
Размеченный участок оградить стойками с натянутой сигнальной лентой.
Завезти на стройплощадку необходимые для работы строительные материалы в соответствии с проектом объекта строительства.
Продумать и выполнить все необходимое для обеспечения строительства водой и энергоносителями.
Для возведения опорной конструкции понадобятся материалы, инструменты и оборудование:
цемент марки не ниже М300 в количестве в соответствии с его содержанием в бетоне рассчитанного объема
Обратите внимание на дату производства и срок годности, указанные на упаковке. Застарелый материал теряет свои качества
песок речной
В нем не должно быть посторонних органических включений. Допустимо применение ПГС
щебень строительный нужной по рецептуре фракции
бетономешалка. Ее нет необходимости приобретать, а можно взять в аренду. Объем работ на фундаментах значителен, приготовление бетона лопатой будет слишком трудоемким процессом
вибратор ручной – для уплотнения бетонной массы при заливке. Можно воспользоваться ручными трамбовками, но качество при этом не гарантировано. Доступен в аренду
лопата штыковая для рытья траншей
лопата совковая для удаления грунта и размещения бетонной массы
пиломатериалы и гвозди для изготовления опалубки
сталь арматурная – для укрепления фундамента в процессе заливки
проволока вязальная – крепление арматуры
уровень строительный
рулетка металлическая длиной порядка 20 метров
лента сигнальная для ограждения участка
грунтовка и гидроизоляция битумная на водно – полимерной основе
рубероид – гидроизоляция фундамента
утепляющие плиты для фундамента из пористых неволокнистых материалов
для размещения и хранения материалов понадобится временное строение для складирования и хранения материалов и инструментов
Материалы, используемые для строительства ленточного фундамента
Чтобы возвести монолитное основание под дом, могут понадобиться такие материалы:
- портландцемент;
- чистый речной песок;
- щебень;
- осколочная порода;
- арматура, сделанная из крепкой стали;
- битый кирпич;
- вода.
Конечно, не все эти компоненты используют при замесе одной порции раствора. Многое определяет результат, которого необходимо добиться. Если нужно обустроить ленточное основание под здание сложной конфигурации, смешивают цемент, щебень и речной песок.
Бутобетонное основание подходит для песчаных грунтов. В его состав входят крупные камни, цемент и песок. Для глинистой почвы вариант проигрышный.
Добавление в массу кирпича требуется для заливки оснований, находящихся под или над землей. Также кирпичный фундамент годится для возведения цокольной части. Кирпич нельзя применять в местности с суровым климатом, он быстро испортится и дом может осесть. Кирпичный раствор защищают гидроизоляционным материалом. Его рекомендуется применять при строительстве каркасного дома с тонкими настенными конструкциями, сделанными из кирпича.
Многоэтажки строят исключительно на плитных или блочных бетонных основаниях. Их изготавливают на заводе и транспортируют на строительную площадку в готовом виде.
Покупая бетон, важно выбрать вещество необходимой марки. Выбор марки зависит от таких параметров:
- масса постройки, которая приходится на основание;
- вес здания плюс основания;
- разновидность применяемого армирования;
- вид грунта;
- климат конкретной местности.
Для заливного фундамента ленточного типа покупают бетон марок:
- М100 – подходит для обустройства подушки из бетона;
- М200 – выдержит легкие постройки (бани, сараи, щитовые дома);
- М300 – незаменим при заливке основания под дом из дерева или строения, сделанные из легких блоков;
- М350 – хороший и надежный выбор для строительства 1-2-этажных зданий.
Оставшиеся марки бетона есть смысл купить, если проект предполагает возведение геометрически сложных строений и работу на стройплощадке в регионе с суровым климатом.

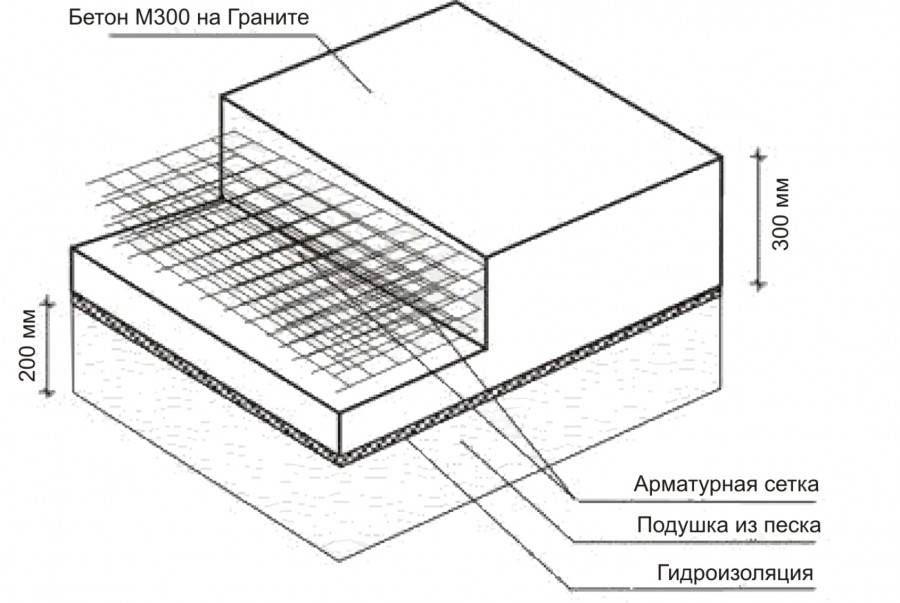

Устройство ленточного фундамента
Основными частями основания здания являются:
Подсыпка под фундамент толщиной 15 – 20 см. Применяется речной песок или песчано – гравийная смесь (ПГС). Слой необходимо тщательно разровнять, притрамбовать и залить водой для окончательного уплотнения.
Гидроизоляция – обычно применяется рубероид, укладываемый в один слой. Ее назначение – препятствовать впитыванию воды при заливе бетона. При недостаточном ее количестве отвердение бетона будет некачественным.
Армирование – производится прутками арматурной стали диаметром порядка 12 мм в периодическом исполнении. Нижний ряд прутков укладывается на расстоянии порядка 5см от уровня подсыпки. Крепить можно к воткнутым в грунт обрезкам прутков сваркой (для прутков низкоуглеродистой стали – ст.3, ст.6) или вязальной проволокой (для прутков из легированной стали – 35ГС). Нужно учитывать, что ширина подушки должна быть вдвое больше планируемой толщины основных балок. Второй ряд прутков установит на расстоянии порядка 15 – 20 см выше первого. Шаг прутков по горизонтали 15 – 20 см.
Заливка основания бетоном. Целесообразно использовать керамзитобетон ввиду его низкой теплопроводности.
Устройство опалубки для литья основных балок. Для нее применяется доска толщиной порядка 40 мм, строганная с одной стороны. Доски набиваются обработанной стороной внутрь (к фундаменту). Пролеты опалубки нужно оснащать контрфорсами (подпорками) с наружной стороны для предотвращения прогиба досок.
Заливка балок производится послойно, толщина каждого слоя до 30 см, армирование производится в том же порядке, что и для основания
Важно не делать бетон чрезмерно жидким, в противном случае он расслоится. Марка бетона не ниже М200, что предполагает использование цемента М300 с соблюдением рецептуры состава.
Залитому фундаменту нужно выстояться порядка 30 дней
При этом его нужно ежедневно сбрызгивать водой для компенсации испарившейся влаги. Вода в бетоне нужна для его кристаллизации, недостаток влаги ведет к растрескиванию бетона и потере его прочностных качеств. В жаркое время года сооружение лучше укрывать пленкой.
По готовности – снять опалубку.
Влагозащита стенок фундамента производится с применением битумных мастик на водной основе. Вначале наносится грунтовка, затем основной слой мастики и слой рубероида, который приклеивается мастикой к бетону.
Теплоизолирующий слой лучше всего выполнять плитами пенопласта или экструдированного пеноплекса, причем толщина слоя набирается двумя слоями с перекрытием стыков одного слоя плитами другого.
Фундамент засыпать грунтом до нужного уровня, устроить отмостки.
Поверх бетона проложить гидроизоляцию из рубероида и выложить 2 – 3 ряда кирпичной кладки для выравнивания поверхности.
Технология обустройства ленточного фундамента под дом
Ленточный фундамент закладывают на глубину ниже точки промерзания грунта. Заливка ленточного фундамента включает в себя следующие этапы:
- подготовительные работы;
- формирование траншеи;
- обустройство песчаной подушки;
- формирование армирующего каркаса;
- установка опалубки;
- замешивание бетонной смеси и заливка каркаса.
Видео описание
Наглядно все работы по подготовке площадки и заливке фундамента смотрите в видео:

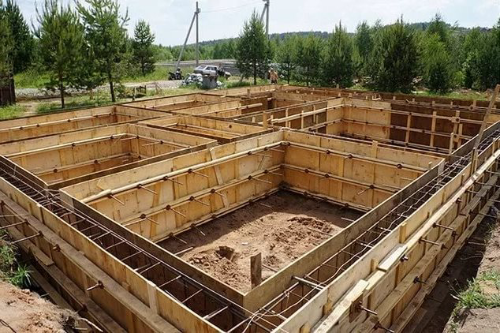

Опалубка
Прежде чем залить фундамент под дом, необходимо сформировать крепкую, надежную опалубку. Для формирования съемной опалубки можно использовать:
- древесину;
- металл;
- фанеру;
- пластик.
Несъемная опалубка становится частью конструкции и позволяет избежать этапа демонтажа. Для ее формирования используют:
- пенополистирол;
- древесные плиты;
- фибролит.

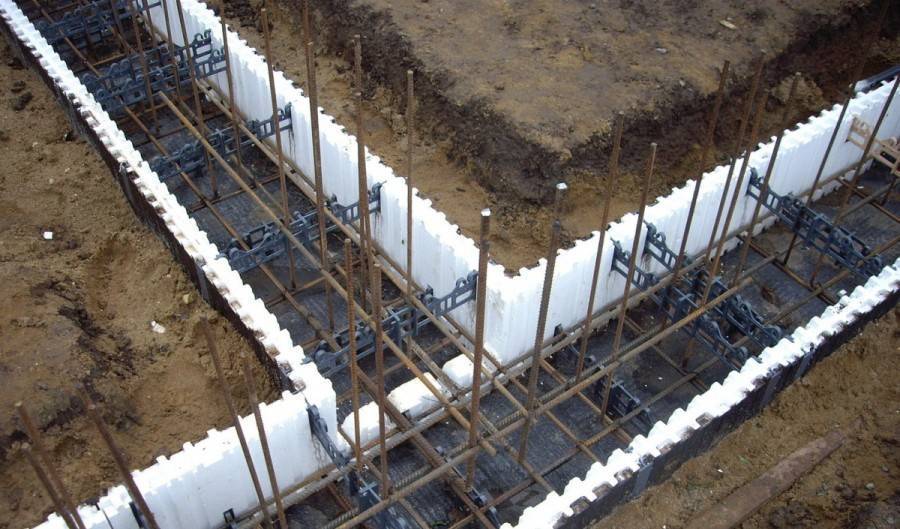

Блок несъемной опалубки для ленточного фундаментаИсточник ofacade.ru
Армирование
Для формирования армирующего каркаса по углам устанавливают армирующие прутья. На дно траншеи укладывают продольную арматуру и через каждые 30 см устанавливают вертикальные пруты, высота которых превышает глубину траншеи на высоту фундамента над уровнем земли. Это расстояние должно быть не меньше 25 см.
Горизонтальные армирующие прутья крепят на одинаковом расстоянии друг от друга в несколько уровней до самого верха опалубки. Фрагменты каркаса можно связать между собой с помощью мягкой проволоки.
Дренаж
Необходимым этапом работ при строительстве дома является дренаж. Он позволяет отвести лишнюю влагу от постройки во время сезона дождей или весеннего таяния снега.
Для формирования дренажной системы используют гофротрубы. Их укладывают на глубину до 50 см в предварительно обустроенные траншеи по всему периметру дома на расстоянии не более одного метра от его стен.
Чтобы вода и влага могли самотеком передвигаться по трубам, их укладывают с небольшим уклоном и выполняют геотекстильную обмотку.
Видео описание
Наглядно про дренаж фундамента в видеоролике:
Балласт
Для формирования фундамента обычно используют бетон марки М200 – М400. При замешивании бетонной смеси в качестве наполнителя нередко используют смесь речного песка и гравия. Для строительства загородного дома соотношение этих материалов, взятых в пропорциях 3:1, будет достаточным для замешивания общей смеси.
Заливка фундамента
Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.
Песчаная подушка
Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.
Опалубка
Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.
Ход работ
Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

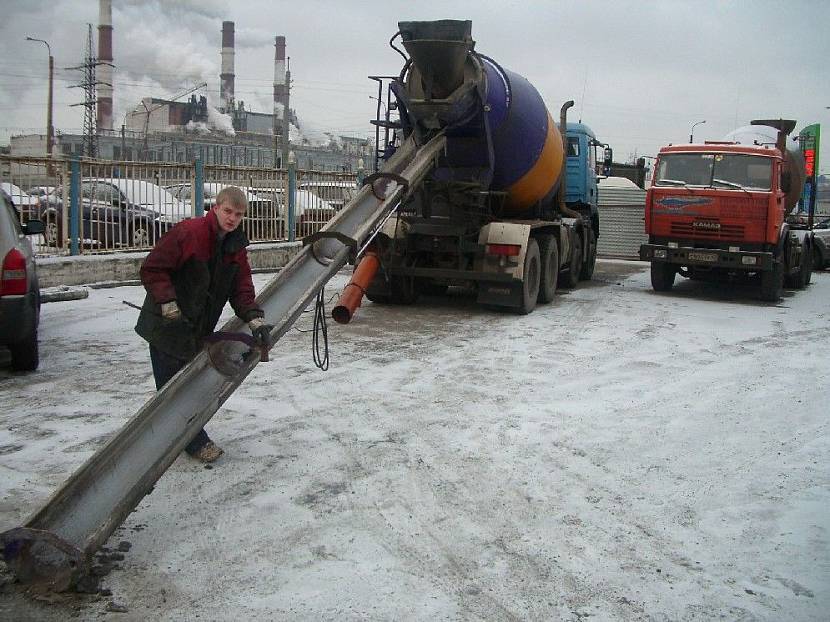

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com
Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.
Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.
Мы рассмотрели все нюансы как правильно залить фундамент под дом. Из чего следует, что точное соблюдение всех технологических этапов работ и их качественное выполнение в полной мере обеспечит прочность и надежность дома в процессе эксплуатации и позволит избежать неисправимых ошибок, поэтому настоятельно рекомендуется доверить эту работу профессионалам.

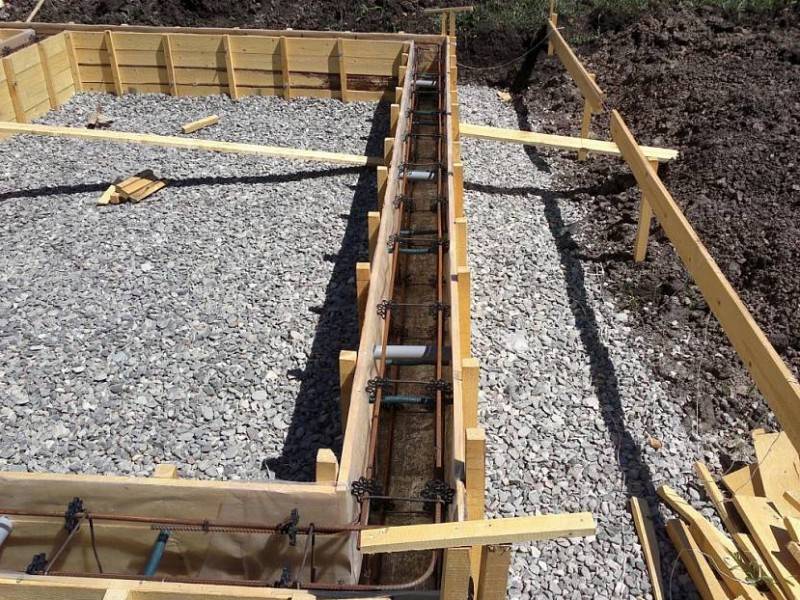

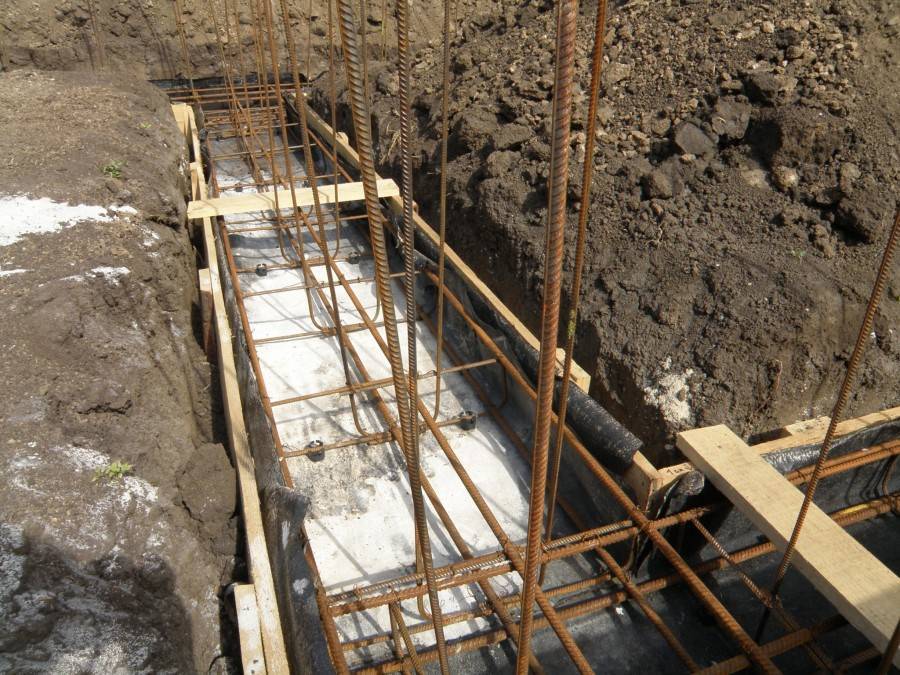

Сборка каркаса из арматуры
При помощи имеющейся арматуры собирается каркасная сетка, имеющая квадратные ячейки размером 30 на 40 сантиметров. Места соединения прутьев скручиваются вязальной проволокой, для лучшего затягивания предпочтительно использовать плоскогубцы.

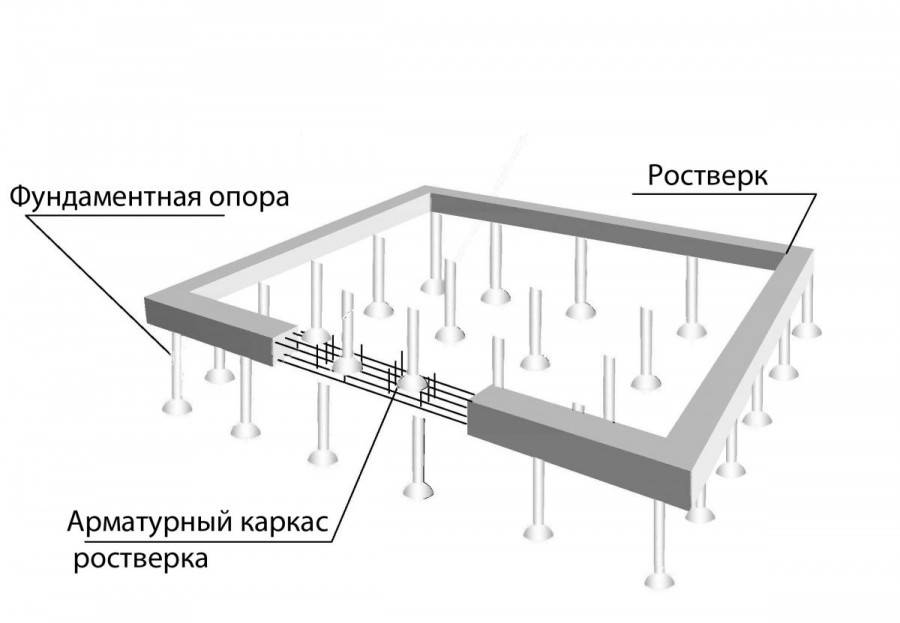

Если имеются отверстия для опорных столбов, в них помещают также скрученные по три-четыре прута из арматуры, что придаст дополнительную прочность всей конструкции, их концы должны быть выше дна траншеи на расстояние около тридцати сантиметров.
После этого на песчаную подушку необходимо положить вдоль стенок, на расстоянии 5 сантиметров от них по два арматурных прута, на которых в дальнейшем и будет держаться сетка.
Ее вывязывают, закрепляя через каждые 30 сантиметров вертикальные пруты (сварка в данном случае недопустима, так как в последующем приведет к коррозии в местах соединения, только вязальная проволока). Вертикальные прутья арматуры должны возвышаться над уровнем земли на 25 сантиметров.
Подобный каркас собирается как непосредственно внутри вырытой траншеи, так и отдельно от нее, с последующим помещением внутрь.
После всех проведенных приготовлений по внутренней стороне опалубки отмечают уровень, до которого должна быть произведена заливка фундамента и натягивают бечевку. Необходимо отследить, чтобы ее высота находилась строго на одном уровне по всему периметру.
Достоинства и недочеты в конструктиве
Свое наименование ленточный фундамент он смог заполучить, так как располагает видом железобетонной заглубленной в землю ленты. Стены конструкции как с внешней, так и с внутренней стороны, своей плоскостью напирают на верх данной ленты. По степени заглубления в землю данный вид фундамента бывает, как заглубленный (от 1,45 до 1,65 м) так и с не погруженным в землю (менее 1,4 м). Начальный вид возводят в основном для масштабных сооружений и домов многоэтажного типа, в свою очередь второй подходит для объектов малоэтажной застройки. По своей структуре фундамент выстраивают как монолитным, так и сборным. В свою очередь монолитный заливают из раствора для фундамента, а сборный выполняется из железобетона.
Для выстраивания фундамента монолитного типа используются следующее:
- портландцемент;
- щебенка;
- битый кирпич;
- речной песок;
- арматура из стеклопластика или металла;
- вода.
Насущная необходимость в такого рода материалах предварительно рассчитывается при помощи калькулятора сформированного специальной программой либо в ручном режиме.
Ленточный фундамент наделен рядом неоспоримых преимуществ, способных сделать его по популярным среди всего разнообразия оснований:
- практически не восприимчив к значительным нагрузкам;
- выстраивается просто и без использования спец. средств;
- конструкция довольно надежная;
- можно выполнить в условиях неоднородного почвенного покрова;
- стены одновременно являются стенами подвала.
Без недостатков тоже не обошлось:
- для успешной постройки необходим большой объем материала;
- дополнительно необходимо устройство гидроизоляции : Гидроизол, Жидкое стекло, Техноэласт.
При имеющихся достоинствах и недочетах этот форм-фактор основания распространен повсеместно и довольно широко, особенно в строительстве частных домов.
Можно ли выполнять процедуру частями?
При самостоятельном строительстве фундаментной конструкции не всегда удается в короткий срок заполнить всю опалубку бетоном. В таких обстоятельствах допускается поэтапное возведение фундамента.
Главное условие – поэтапную заливку бетонной смеси нужно выполнять до того, как ранее залитые слои начнут схватываться и затвердевать. Временной интервал между каждым этапом не должен превышать 2-4 часа, в зависимости от температуры окружающей среды.
Стадии созревания бетонной смеси
В залитой цементно-песчаной смеси поочередно происходят два физических процесса: схватывание и твердение. Продолжительность первой стадии, в зависимости от погодных и климатических условий, составляет 3-24 часа.
После фазы схватывания происходит постепенное затвердевание материала. Данный процесс может длиться несколько суток или недель, прежде чем бетонный состав наберет проектную прочность. Окончательное твердение происходит в среднем через 20-30 суток.
Правила поэтапной заливки
При строительстве ленточного фундамента в несколько этапов нужно придерживаться нескольких рекомендаций.
Длительность перерывов между заливками каждого последующего слоя определяют с учетом температуры и влажности воздуха. В летнее время этот интервал должен составлять не более 2 часов, в холодную погоду он может быть увеличен до 3-4 часов.
Если по каким-либо причинам заливку следующего слоя приходится переносить на несколько дней, поверхность фундамента следует прикрыть пленкой, чтобы замедлить процесс испарения влаги из бетона. В этом случае смесь будет дольше сохраняться в состоянии, при котором допускается поэтапная заливка.
Горизонтальная, вертикальная и диагональная
Методы поэтапной заливки ЛФ классифицируются по порядку заливки очередных пластов бетона:
- горизонтальная;
- вертикальная;
- диагональная.
Технология вертикальной заливки предусматривает создание фундамента отдельными блоками, которые создают в опалубке, разделяя ее на несколько секций при помощи вертикальных перегородок. Этот способ требует более тщательных расчетов и замеров, особенно при последующем выравнивании поверхностей фундамента.
Диагональная заливка при строительстве небольших частных домов используется крайне редко из-за сложности метода. Такая технология чаще применяется при возведении сооружений со сложной архитектурой. Этот метод подразумевает заливку бетона частями, под определенным углом относительно горизонтальной плоскости.
Ленточный фундамент своими руками: пошаговая инструкция и нюансы монтажа
Как возвести ленточный фундамент своими руками, позволит узнать пошаговая инструкция и подробные фото. При этом обустройство основания считается нулевым циклом строительных работ, которые предполагают подготовку площадки, выравнивание территории и уборку мешающих деревьев и кустарников.
Перед монтажом важно правильно выполнить подготовительные работы

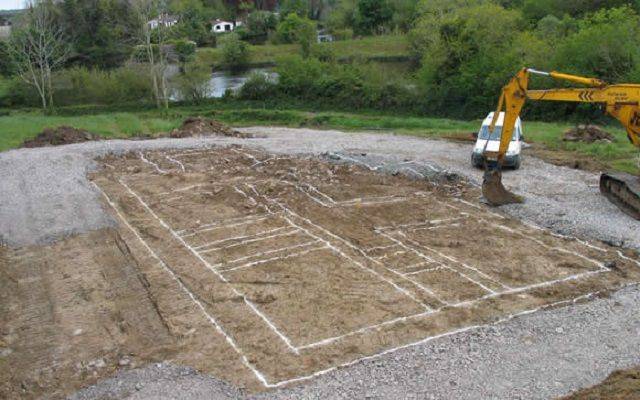

Подготовительные работы: проект и качественная разметка
Перед строительными работами производятся проектные работы, а также проводятся изыскания геодезии. При этом нужно определить структуру грунта, глубину промерзания почвы и прохождение глубинных вод. На этапе подготовительных работ расчищается площадка и разравнивается рельефная поверхность. Сооружается навес под хранение строительных материалов. В соответствии с чертежами производится разметка местности. При этом используется проволока или веревка, а также в качестве колышков можно выбрать арматуру.
Есть определенные тонкости при выполнении разметки
Сначала устанавливается два колышка, от которых протягиваются проволоки. В месте, их пересечения создается четвертая вершина. Затем вымеряются линии для внутренних границ несущих стен. Ширина фундамента равняется толщине стен плюс отделочные материалы. Обязательно учитываются дополнительные конструкции: веранда, крыльцо или камин. Также производится корректировка уровней высоты. По периметру устанавливаются специальные планки. С помощью уровня на них натягивается веревка и корректируется значение перепадов высот.
При выполнении разметки может использоваться веревка или проволока

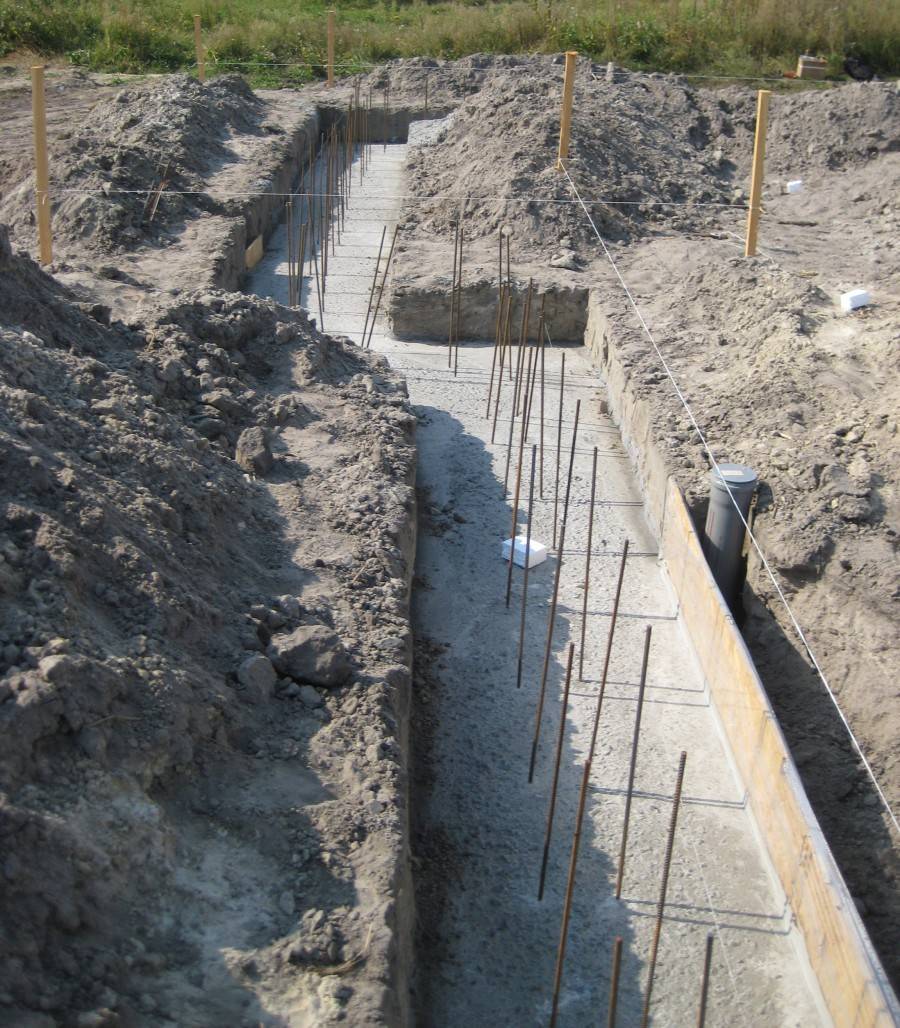

Особенности земляных работ
К трудоемким процессам при строительстве фундамента следует отнести создание глубокой траншеи. Поможет выкопать нужное углубление под ленточный фундамент своими руками — пошаговая инструкция, фото проведения работ представлены ниже. Высота выкопанной ямы зависит от типа грунта. Для песчаного вырывается траншея в глубину около метра. Для легкого суглинистого состава – около 1,25 м, а для глинистой почвы более полутора метра.
Нужно, чтобы ширина траншеи соответствовала размерам планируемого фундамента
Стены нужно делать вертикальными, это можно контролировать с помощью свеса. Для амортизации необходимо создать песчано-гравийные подушки. Для этого прокладывается слой песка, который в обязательном порядке увлажняется, и гравийно-щебеночный слой.
