Строительство ливневой канализации на участке

Принцип работы

Ливнёвка работает так:

• по расположенным по всему участку лоткам и желобам талая и осадочная вода собирается в специальные колодцы;
• чтобы собрать воду с крыши поблизости крыльца устанавливаются поддоны. Эти элементы в зависимости от предъявляемых требований к прочности выполняются из бетона или пластика;
• на огороде вода собирается посредством ливневых труб. Избыточная влага перенаправляется в колодец именно по ним;
• фильтрация поступающей жидкости от песка и мусора осуществляется за счёт пескоуловителей, устанавливаемых в местах соединения водоотводящего канала с колодцем;
• после того, как вода пройдёт пескоуловитель, она проникает в ливневый колодец. Это сооружение является промежуточным элементом между каналами и коллектором служащим, в свою очередь, для накопления влаги и, при необходимости, её вторичного использования.

Автономная канализация для кафе и ресторанов

Автономная канализация для кафе и ресторанов является одним из самых простых вариантов промышленной канализации, так как стоки этих предприятий представляют собой стандартные бытовые стоки без специфических примесей (в том числе без отходов нефтеперерабатывающей промышленности или агрессивных реагентов). Единственным отличием от “домашней” канализации является производительность. Следует учесть возможный объем стока из расчета производительности каждого сантехнического устройства – в остальном канализация подбирается по тому же принципу, что и для частного дома.

Естественно, учитывая значительный объем стока использовать накопительные септики невыгодно – слишком часто придется обращаться к ассенизаторам. Септики с почвенной доочисткой – тоже не лучший вариант, ведь чем больше производительность такого септика – тем большие необходимы площади полей аэрации. Как правило, владельцы ресторанов и гостиниц отдают предпочтение станциям биологической очистки, которые позволяют сбрасывать очищенный сток в грунт, фильтрационный колодец или даже водоём.

Общая канализационная система для всего коттеджного посёлка

Среди преимуществ можно выделить достаточно доступную стоимость (в сравнении с установкой автономных систем очистки стоков на каждый дом), а также отсутствие необходимости проводить обслуживание непосредственно жителям дома.

То есть владельцы просто пользуются канализационной системой не задумываясь о необходимости замены каких-либо элементов, сервисном обслуживании прочем. Также среди преимуществ можно выделить экономию площади земельных участков – ведь если ставить очистные сооружения возле каждого дома – они будут не только занимать место, но и являться неотъемлемым элементом внешнего вида участка.

Среди недостатков можно выделить:

• Риски для застройщика – система проектируется на этапе планирования застройки и запускается при завершении строительства, таким образом, даже если в поселке выкуплено всего несколько домов – запускать придется всю систему.
• Абонплата за пользование – владельцы коттеджей не заморачиваются обслуживанием канализационной системы, но платят за её использование. При этом некоторые организации, обслуживающие посёлок могут пытаться компенсировать собственные риски, увеличивая квитанции проживающим, если поселок заселён не полностью.

Таким образом, с одной стороны владельцам коттеджей удобно иметь централизованную локальную систему канализации, а с другой – она может достаточно дорого обойтись в обслуживании – вам запросто впишут в квитанцию часть платежей несуществующих соседей.

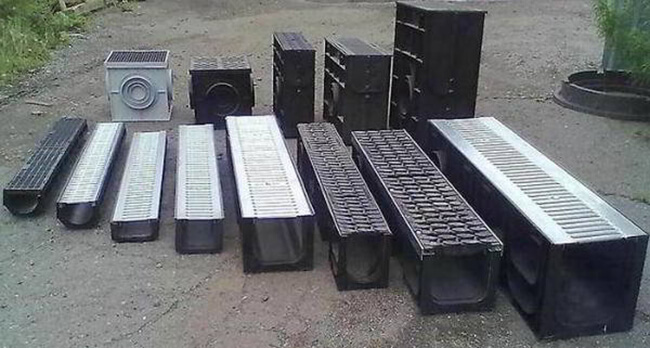

Материалы для ливневой канализации

Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит

Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.

В полноценной системе ливневой канализации должны быть следующие элементы:

• Песколовители;
• Заглушки (для препятствования обратному потоку воды);
• Сифоны (для нейтрализации запаха);
• Двойная муфта (для соединения труб);
• Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
• Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
• Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
• Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).

Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.

Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы

Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя

Эксплуатация

Врезка канализации частного дома в центральную сеть не уберегает хозяев от возможных проблем при ее эксплуатации. Для правильной работы системы без хлопот нужно следовать правилам эксплуатации:

• Исключить попадание отходов и бытового мусора в водосток.
• Кухонные сифоны, установленные в раковину нужно регулярно промывать, а унитаз чистить вантузом.
• Ерш из проволоки для сантехнического оборудования позволяет устранить засоры.
• Применять агрессивные чистящие средства не следует, так как они выбрасывают токсины в окружающую среду и негативно влияют на организм человека.

Монтажные работы лучше всего поручить специалистам, а не проводить врезку в центральную канализацию самостоятельно. Это позволит избежать ответственности за возможные ошибки и избежать расходов на проведение ремонта.

Профессиональные фирмы займутся разработкой проекта и определят оптимальное месторасположение септика, колодцев и траншей к центральной канализации. Дополнительно специализированные организации возьмут на себя задачу сбора согласований и документов.

Заплатив некую сумму за оказанные услуги, владелец получит качественную систему водослива, в полной мере сможет наслаждаться комфортным отдыхом за городом.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

• Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
• Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
• Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. Зачастую в СНТ или в новых нарезах земля сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу – и сложно, и дорого. Есть два выхода из этой ситуации — продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем дорогостоящими переделками и при этом сэкономить семейный бюджет, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек.

Система монтируется следующим образом — роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Кроме этого, так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Дело осложнилось тем, что посёлок обжит, а загнать на участок тяжёлую технику, чтобы подсыпать периметр — невозможно. Рыть поглощающий колодец, чтобы пройти водоупорный слой и слить в него воду, которая затем уйдёт в нижние водопоглощающие слои — слишком накладно.

Тем более, для этого нужно делать гидрогеологическое изыскание на участке, и нет гарантий, что это поможет. Кроме этого, на все работы просто нет «лишних» денег. Поэтому Серёга567 решил вручную обнести участок подпорной стеной из б/у шин от грузовых машин, набитых песком. Затем поднять уже укреплённый участок с помощью автопокрышек и создать насыпной «остров» и, тем самым, отрезать участок от заливающей его воды.

Работа предстояла титаническая, но пользователь, работая «в одну каску», с ней справился.

Добавим, что на основе автопокрышек пользователь сделал фундамент под дом и хозяйственные постройки, а также под забор.

Кроме этого, из стопки автопокрышек (фактически, бросового материала, который бесплатно отдадут на шиномонтажке), уложенных друг на друга, можно сделать недорогой дренажный колодец.

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации
закрытого типа производится только на стадии строительства. Большие объемы земляных работ в
условиях благоустроенного участка выполняются крайне редко. Если площадь
обслуживаемой зоны невелика, проще провести сеть наружных каналов до
коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном
доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки
размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение
труб;

разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния

Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Устройство ливневой канализации в многоэтажном доме – внутренняя и внешняя

Ливневка на кровле дома состоит, в основном из труб, и предназначена для сбора воды с плоскости крыши, направлении ее в специально устроенные водостоки и транспортировке за пределы опорного основания многоэтажного здания – в коллектор ливневой канализации.

Кроме того, внутренняя ливневая канализация призвана решать следующие задачи:

1. Защита почвы, прилегающей к зданию от размывания, защита опорного основания.
2. Отвод воды от строения на безопасное расстояние.
3. Защита поверхности стен и финишной отделки здания от воздействия водных потоков, что позволяет сохранить их внешний вид и приемлемую влажность.
4. Из-за отсутствия труб на наружной поверхности здания улучшается его зрительное восприятие.

Так же, большинство элементов ливневой канализации располагаются внутри здания, что защищает их от воздействия морозов в холодное время года.

По типовой схеме ливневые канализации в многоэтажном доме устроены из следующих составляющих:

1. Водоприемная воронка для сбора ливневых вод с защитной решеткой от засорения листьями и прочим мусором. Для предотвращения замерзания зимой на горловине может устанавливается греющий кабель.

1. Отводная труба.
2. Стояк для отведения воды представляет собой трубу. Применяются изделия из стали, асбеста, чугуна. Но наиболее популярными являются, пластиковые трубы.

1. На стояке в обязательном порядке устанавливается ревизия. Она представляет собой вставку с отводом и крышкой на винтах. Устраивается герметично.

1. Скрытый в земле участок водопровода устраивается для отвода воды в коллектор, представляющий собой лоток с решеткой, который устанавливается вокруг здания.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений, и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Наземные работы

Работы по обустройству ливневой канализации загородного дома предполагают подготовку траншеи для укладки трубопровода и непосредственный монтаж системы.

Действия выполняются в следующем порядке:

Траншею необходимо копать с учетом всех нюансов, включая составленную схему расположения, угол наклона и глубину закладки труб.
Дно траншеи тщательно выравнивают и утрамбовывают.
Затем делают песчаную подушку высотой около 20 см.
Обустраивают котлован для установки коллекторного колодца.
На песчаную подушку в траншее укладывают трубы и соединяют их между собой с помощью фитингов.
Если ветка трубопровода имеет длину больше 10 метров, то дополнительно монтируют ревизионные колодцы, а в местах, где дождеприемники стыкуются с трубами, ставят пескоуловители.
Делают осмотр готовой конструкции, обращая внимание на целостность системы.
На следующем этапе решения задачи, как сделать ливневку на участке, выполняют проверку герметичности и работоспособности системы. Для этой цели в водоприемник заливают воду.
При отсутствии дефектов траншею засыпают грунтом, а желоба и лотки закрывают решетками.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

• труб;
• колодцев;
• приемных элементов;
• желобов.

При их выборе необходимо учитывать некоторые особенности

Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена

В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ

Одно важно требование – все стыки труб должны быть герметичными

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

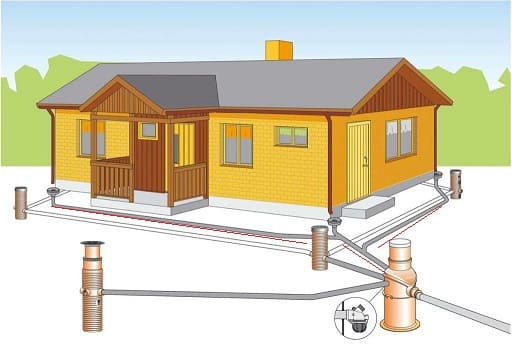

Основные компоненты системы дренажа

                В
составе ливневой
канализации на даче или в частном доме используются следующие элементы:

• дождеприемники. Устанавливаются под водосточными трубами;
• открытые желоба. Укладываются по периметру дома вплотную к наружной кромке отмостки. Кроме этого, могут использоваться для подачи стоков в коллектор;
• закрытые трубопроводы, погруженные в грунт. Они сохраняют возможность использования почвы для посадки растений, благоустройства участка;
• придверные поддоны. Это емкости, накрытые решетками. Установка перед входом исключает возможность образования лужи;
•  смотровые колодцы. Используются для очистки, ревизий или иных ремонтных работ;
• пескоуловители. Это емкости, выполняющие роль отстойников для взвешенных частиц. Тяжелая фракция оседает на дно и впоследствии извлекается из резервуара. Очищенная вода выводится через перелив;
• коллекторный колодец. Являются конечными пунктами сбора стоков для фильтрации в почву.

Ливневка — самотечная
система. Все элементы установлены под определенным уклоном. Строгих требований относительно
глубины погружения трубопроводов не имеется, так как в холодное время года
дождей нет, а летом вода не замерзнет. Это несколько упрощает монтаж ливневой канализации,
снижая объем земляных работ. Минимальная глубина погружения труб диаметром 50
мм составляет 300 мм. С увеличением сечения трубопроводов возрастает и уровень
закладки, достигая 700 мм.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Ливневая канализация для своего дома, какой ее смысл и что это?

Вывод “ненужной воды”  – это первая необходимость для тех местностей, где часто происходят выпады осадков. Ведь из-за этого могут с годами происходить серьезное разрушение дорог и троп между улицами, раскисание земли на участках, которая потом очень длительное время высыхает. Обязательно нужно делать также отмостку около дома, и дождевые воды не будут подмывать, и разрушать его фундамент. Иными словами,  канализационная система в своих секторах потребуется в первую очередь, чтобы  долгий период сохранялся чистый и красивый вид, как во дворе, так и на посевном участке земли. Такой метод инженерной работы  называют дождевой канализационной системой.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Отличие ливневой канализации от дренажа

Сверху-ливневая канализация, снизу-дренажная

Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.

Конечные задачи обеих систем по сути одинаковы:

• защищать подземные части построек и коммуникаций от избыточной влаги;
• снижать нагрузку на гидроизоляцию фундаментов;
• предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
• осушать верхние слои грунта.

Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.

Особенности открытых систем поверхностного дренажа и ливневки

Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.

Есть следующие виды каналов открытых систем:

• Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
• Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
• Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.

Глубинный дренаж и ливневка

Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.

Труба дренажная Д160мм с обмоткой

А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.

Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.

Основные виды систем водоотведения в частном доме

В частных домах в большинстве случаев выполняется монтаж ливневки трех видов:

• Система открытого типа.
• Система закрытого типа.
• Система смешанного типа.

Открытая ливневая канализация

Система отличается простотой монтажа, что позволяет выполнить прокладку ливневки самостоятельно, без привлечения профессиональных мастеров. Основными элементами открытой системы являются поверхностные желоба. Вода стекает по водосточной трубе и по желобам отводится в специальные резервуары или общую канализацию.

Открытая система ливневой канализации может охватывать большую территорию, собирая воду с тротуаров, садовых дорожек и разных площадок.
