Мотопомпа – виды, правила выбора и пользования

Мотопомпой называют самовсасывающий водяной насос, приводимый в действие двигателем внутреннего сгорания или электромотором.

Работа данного агрегата происходит следующим образом: мотор приводит в действие диафрагму или рабочее колесо (крыльчатку) насоса. В результате создается разрежение, под действием которого вода поступает во всасывающий шланг и затем выбрасывается во внешнюю напорную трубу.

Благодаря наличию автономного двигателя работа топливных мотопомп не зависит от внешних источников энергии (электрической сети, газовой магистрали). Это позволяет использовать их для выполнения самых разных операций: полива, водоснабжения зданий, откачки воды из колодцев, тушения пожаров и очистки выгребных ям (септиков).

На сайте компании “NOVA Механика” https://nova-m.com/ представлен широкий ассортимент промышленного оборудования, в том числе насосов и мотопомп. Партнерами компании являются крупнейшие производители по всему миру, в т.ч. предприятия производители оборудования отечественного производства, Республики Беларусь, Болгарии, Италии, Германии, Турции, Китая, Тайваня и Испании.

Практические характеристики мотопомп

У любого устройства есть основные характеристики важные для его выбора в решении определённых задач. Есть такие характеристики и у мотопомп.

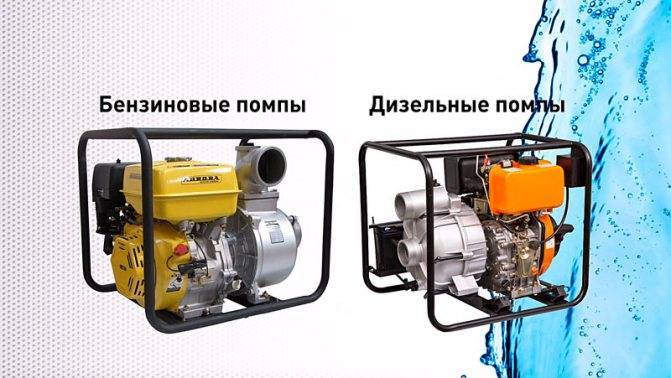

Тип топлива. Мотопомпы бывают дизельные и бензиновые. Дизельные устройства более мощные, более тяжелые и более дорогие. Плюс дизелей это неприхотливость в топливе. Бензиновые помпы более бытовые, они легче, мощность их не достигает уровня промышленного применения, и стоят они дешевле. Однако, они очень капризны к виду топлива.

Тактность двигателя. Здесь два варианта двухтактный или четырехтактный двигатель. Для бытовых нужд достаточно двухтактного двигателя.

Мощность двигателя. Количественный показатель, определяющий назначение помпы. Так двигатели до 5 кВт, подходят только для полива или летнего водоснабжения, до 7 кВт подходят для высушивания подвалов и траншей, 10-12 кВт для перекачивания жиж.

Производительность. Этот параметр связан с мощностью двигателя и показывает, сколько жидкости может пропустить через себя попа в единицу времени. Для быта достаточно 220-240 литров в минуту, для выкачивания бассейна или осушения подвала нужна помпа до 800-100 литров в минуту.

Напор. Эта характеристика показывает, на какую высоту помпа может поднять жидкость. Для быта достаточно 25-30 метров. Нужно понимать, что насос способный поднять воду на 10 метров, сможет перемещать жидкость по горизонту на 100 метров (в десять раз больше).

Уровень всасывания. Обратная характеристика напору. Показывает, с какой глубины насос может воду забрать. Здесь работают высоты от 6 до 9 метров.

Другие параметры. В этой графе упомянем наличие/отсутствие сетки фильтра, различные диаметры входных/выходных отверстий для присоединения труб/шлангов, страна производитель, бренд фирмы.

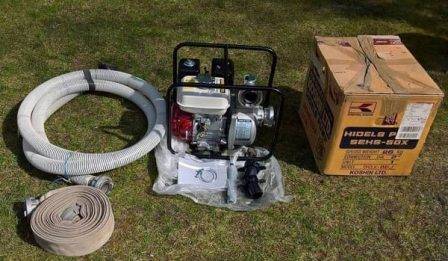

Подготовка мотопомпы к работе

Порядок подготовки новой мотопомпы (обкатка на примере МП-600А):

  1. Предварительные действия:
    1. Расконсервация, удаление масла.
    2. Осмотр.
    3. Проверка креплений.
  2. Промывка цилиндра, картера:
    1. Выкручивают свечу, открывают спусковой краник.
    2. Зацепляют пусковой узел с зубчаткой.
    3. Энергично двигая педалью, прокручивают коленвал до полного очищения от масла.
    4. Цилиндр заправляют 3 – 5 см. куб. топлива, проворачивают коленвал, смесь удаляют посредством спускного краника на картере.
    5. Промывка свечи бензином, просушка, установка.
  3. Непосредственно обкатка:
    1. Запускают МП на смеси из 1 части масла и 16 – 18 частей бензина.
    2. Продолжительность обкатки до 30 ч. Происходит приработка рабочих узлов.
    3. Давление поддерживают до 0,4 мПа.

Подготовка к запуску:

  1. Заправляют горючим, маслом, охлаждающую рубашку – водой.
  2. Проверяют:
    1. Не застопорился ли поршень (вращают маховик).
    2. Разбрасываются ли шарниры вакуум-аппарата (вращают фрикционное колесо).
  3. В вакуумный узел заливают 50 – 60 см куб масла.
  4. Выкручивают свечу, соединяют с проводом, крутят коленвал, смотрят есть ли искра, ставят назад.
  5. Закрывают краники нагнетателя, охлаждения.
  6. Вставляют рукава.
  7. Всасывающий шланг опускают в водоисточник минимум на 200 мм.
  8. Открывают кран топлива.
  9. Задействуют кнопку узла утопления поплавка.
  10. Проверяют, наполнился ли карбюратор топливом.

Сферы применения

С помощью бензиновой или дизельной грязевой помпы, оснащенной мощным двигателем внутреннего сгорания, можно создавать хороший напор жидкости и перекачивать ее с высокой производительностью, что значительно расширяет сферу применения данного оборудования. Посредством таких мотопомп можно поливать растения на приусадебном участке значительной площади, используя для этого воду, откачиваемую из искусственного или естественного водоема, колодца или наземного резервуара.

Мотопомпа для сильнозагрязненной воды может быть успешно использована для полного осушения естественных и искусственных водоемов, для выкачивания скопившейся жидкости из строительных котлованов и траншей, затопленных подвальных помещений и погребов. Кроме того, используя мотопомпы данного типа, откачивают грязную воду из заболоченных участков, образовавшихся в результате обильных осадков или интенсивного таяния снега.

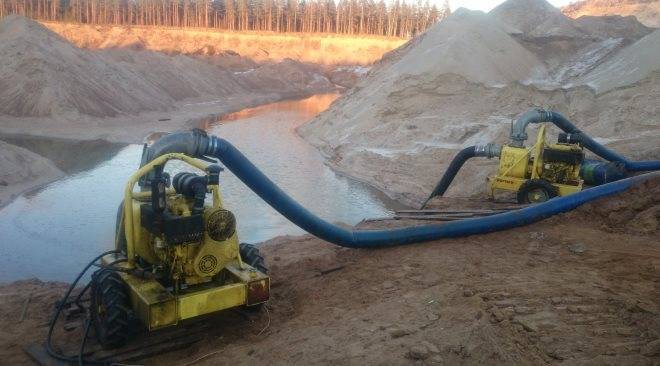

Откачка воды грязевыми мотопомпами из строительного котлована

Дизельную помпу для откачки грязной воды считают незаменимой в тех случаях, когда необходимо оперативно ликвидировать последствия наводнений и паводковых ситуаций. Кроме того, такое оборудование активно используют работники коммунальных служб, которым часто приходится устранять последствия аварий в системах водоснабжения и канализации. Нередко вышеуказанные мероприятия надо проводить в тех местах, где отсутствует возможность подключения электропитания, поэтому электропомпа в таких случаях не годится.

Классификация по типу перекачиваемой жидкости

Насосное оборудование в полевых условиях приходится применять для перекачки жидкостей с различной степенью чистоты и наличия твердых включений. Для сильнозагрязненной воды характерно отклонение от нормального уровня кислотности и интенсивное механическое воздействие на детали насосов. Поэтому появилась своеобразная специализация мотопомп, отличающихся в связи с этим конструктивными особенностями и материальным исполнением.

Условно такие насосы можно разделить на несколько групп:

  • для чистой и слабозагрязненной воды;
  • для среднезагрязненной воды;
  • для грязной воды.

Чем выше степень загрязнения и крупней попадающиеся включения, тем большие зазоры предусматриваются в устройстве жидкостного тракта, и более качественная сталь требуется для изготовления деталей.

Для грязевой массы, а также для густых и вязких жидкостей неводной природы кроме центробежных применяются и мембранные насосы. У них нет быстро вращающихся частей, связанных с перекачиваемой средой, поэтому они меньше подвергаются износу.

Совет! Назначение насосного оборудования всегда отражается в его технической документации. Приобретая шламовую мотопомпу для откачки отложений или насос для горячей воды, убедитесь в соответствии их области применения с вашими условиями эксплуатации.

Назначение и преимущества

Если в крупных поселениях забор воды мобильной пожарной автотехникой осуществляется из наружных сетей водоснабжения, то за их чертой – из искусственных пожарных водоемов на территориях обособленно расположенных производств, складских комплексов; с пожарных пирсов, обустроенных на природных водоемах.

Обычно пожарных подразделений для защиты небольших поселков, деревень, производственных объектов, расположенных за городской чертой, не существует, а те, что имеются, находятся на расстояниях в десятки километров.

Поэтому силами, которым предстоит бороться с возможными пожарами являются добровольцы из числа жителей сельских, загородных поселений, садово-дачных товариществ, работников предприятий; а единственно доступным, исходя из экономических соображений, надежным средством ликвидации очагов возгораний, пожаров в стадии начала развития – пожарная мотопомпа.

Назначение

  • Осуществление бесперебойного забора, подачи воды на ликвидацию очагов возгораний, пожаров в начальной стадии развития.
  • Подача воды от пожарных гидрантов.
  • Для перекачивания воды, наполнения автоцистерн.
  • Для комплектации пожарных поездов, судов.

К плюсам использования относят:

Автономность устройств. Мобильность, что позволяет быстро доставить их к пожарному водоему, установить, без дополнительных приготовлений приступить к забору, подаче воды. Конструктивную надежность. Простоту эксплуатации, технического сервиса, ремонта, что на практике важно для эксплуатации в районах, далеких от крупных городов. На практике пожарные мотопомпы, кроме работ, связанных с пожаротушением, активно, эффективно используют для следующих видов работ:

  • Для забора, перекачки воды на полив частных земельных участков, полей сельхозпредприятий, для наполнения различных резервуаров, емкостей.
  • Для осушения затопленных подвалов строительных объектов, технических этажей, приямков, колодцев при устранении аварий; строительных котлованов.

Классификация мотопомп по типу двигателя

В первую очередь помпы различаются по типу установленного двигателя. Наибольшее распространение получили агрегаты:

  • бензиновые;
  • дизельные;
  • газовые;
  • электрические.

Переносная бензиновая помпа является универсальной. При относительно малых габаритах она развивает достаточно высокую мощность. Она проста в обращении и обладает полной автономностью. Агрегаты с электростартером легко запускаются в любых погодных условиях и демонстрируют стабильные характеристики.

Газовые модели во многом схожи с бензиновыми, только в качестве топлива используют жидкую пропан-бутановую смесь.

Дизельная помпа нужна там, где требуется большой расход жидкости. Такие самовсасывающие насосы обычно имеют значительный вес. Они используются как стационарные или устанавливаются на прицепе. Их можно применять в качестве источника высокого давления для перекачки воды на большую высоту и дальние расстояния.

Электрическая помпа предельно проста в эксплуатации, не требует специального обслуживания и частого ремонта. Она может работать в непроветриваемых помещениях, котлованах и колодцах, где из-за выделения выхлопных газов нельзя устанавливать оборудование с двигателем внутреннего сгорания. Но мотопомпа с электромотором имеет один существенный недостаток: ее нельзя применять вдали от благоустроенных территорий с надежной электросетью. Зато в городском коммунальном хозяйстве или на дачном участке ее можно использовать с предельной интенсивностью.

Технические характеристики мотопомп

Если вы решили для своего участка приобрести пожарную мотопомпу, тогда вам, в первую очередь, нужно определиться со сферой ее применения. Мотопомпы различаются по следующим критериям:

  • Глубина всасывания. Если вы будете агрегатом осушать колодцы или ямы, вам нужно определить максимальную глубину, и после этого подбирать подходящую технику. Также этот параметр необходим при заборе воды из водоемов;
  • Производительность. Данная характеристика измеряется литрами, перекачиваемыми за одну минуту;
  • Напор. Если вы будете мотопомпой поливать огородный участок, то исходя из его размера вы сможете подобрать машину с подходящим параметром дальности подачи воды по горизонтали.

Мотопомпа для тушения пожара также имеет еще один важный параметр — расход топлива. Бытовые агрегаты с небольшой производительностью не потребляют более 2 литров топлива, а вот у высокопроизводительных моделей этот показатель может достигать 5 литров в час.

Мотопомпы могут иметь две разновидности насосов:

  • центробежный. Его используют для работы с чистой или немного загрязненной водой. Слово «пожарная» — это не показатель того, что перед вами спецтехника, а лишь то, что техника развивает высокое давление в напорной части. Она используется не только для тушения огня, но и для подачи воды на дальние расстояния. Отлично подойдет для территорий, находящихся на большом расстоянии от водоисточника. Зачастую такие помпы оснащены четырехтактным мотором на бензине или дизеле, производительность может доходить до 600 литров в минуту при высоте подъема в 60 метров;
  • мембранный подходит для работы с грязной и сильно загрязненной водой. Такие агрегаты имеют большую производительность, а также способность пропускать твердый мусор размером в 2,5 сантиметра. Устройство сконструировано таким образом, что вы с легкостью доберетесь к насосу, чтобы извлечь частицы, по размеру превышающие его пропускную возможность. Производительность составляет 2000 литров в минуту при высоте подъема в 35 метров.

Область применения

Переносная модель мп-800 является улучшенным и доработанным образцом аппарата М-600, в котором, прежде всего, был заменен двигатель на более мощный вариант (20 л.с.), а насос устанавливается газоструйный вакуумный.

Сфера применения чрезвычайно широка. Кроме основного своего назначения — быть помощником в тушении пожаров, аппарат активно используют везде. Так, в строительстве, с его помощью осушают подвалы, колодцы, шахты, котлованы, ликвидируют последствия наводнений и других стихийных событий. В сельском хозяйстве это оборудование борется с засухами, монтируется в системах полива и ирригации. На подворьях, в загородных домах, особенно при отсутствии или перебоях электроснабжения, решаются вопросы водоснабжения, обслуживание бассейнов, очистка водоемов. Мотопомпа МП 800 зарекомендовала себя отличным помощником, эффективность и качество проверено годами эксплуатации.

Мотопомпа в работе:

Все помпы отечественные и от импортных производителей имеют схожее устройство. Для привода применяют бензиновые или дизельные двухтактные, или четырехтактные двигатели различного объема. Корпус изготавливается из алюминиевого сплава, имеют воздушное или водяное охлаждение. Другой важнейшей частью оборудования является встроенный быстродействующий вакуумный насос, центробежного типа. Пеносмеситель и пенобак может быть, как встроенным, так и внешним, на некоторых моделях отсутствует. На панели управления монтируются контрольные приборы.

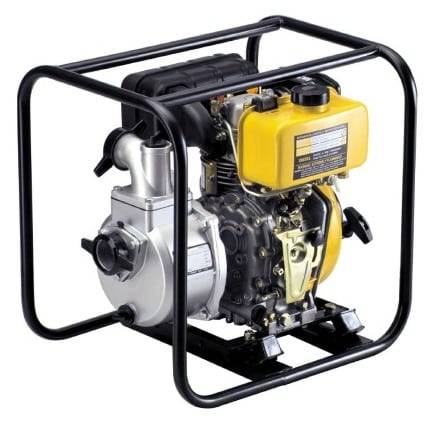

Мотопомпа дизельная – принцип работы и конструктивные особенности

Все мотопомпы состоят из двух основных узлов – центробежного насоса и мотора внутреннего сгорания, который передает крутящий момент на рабочий вал насоса. На валу закреплены лопасти, которые оказывают воздействие на перекачиваемую жидкость.

Основным элементом рабочего механизма служит одно или несколько рабочих колес, каждое из которых состоит из двух соединенных лопастями дисков. Соединительные лопасти изогнуты в сторону, противоположную направлению движения колес.

Принцип работы данного агрегата основан на движениях рабочего колеса или диафрагмы. Под действием двигателя диафрагма начинает сокращаться, создавая разрежение. В результате этого вода проходит внутрь всасывающего шланга, после чего выталкивается в напорный патрубок.

Простая конструкция и принцип работы делают мотопомпы одним из наиболее востребованных агрегатов для использования в хозяйстве. При небольшом расходе топлива устройство обладает скромными габаритами и достаточно высокой производительностью.

Основные разновидности

В зависимости от целого ряда параметров мотопомпы делятся на различные типы, каждый из которых отличается своими техническими и эксплуатационными характеристиками и, соответственно, сферами применения. Одним из таких параметров является тип двигателя, при помощи которого приводится в действие насос мотопомпы. Так, по данному признаку мотопомпы делят на:

Приводные двигатели мотопомп бензинового и газового типов очень похожи по конструкции. Достаточно часто двигатели бензинового оборудования просто адаптируются для работы на газе, что делается при помощи оснащения их специальным редукторным устройством.

Специальный газовый модуль для мотопомпы представляет собой комбинированное устройство, позволяющее использовать два типа топлива.

Еще одним параметром, в зависимости от которого мотопомпы делятся на различные типы, является степень загрязненности воды, для перекачивания которой предназначено такое оборудование. По данному параметру выделяют следующие типы мотопомп:

  • предназначенные для перекачивания чистой и слабозагрязненной воды;
  • способные работать как со слабозагрязненной водой, так и с жидкой средой, характеризующейся средней степенью загрязнения;
  • предназначенные для перекачивания густых и сильнозагрязненных жидких сред.

Мотопомпы для перекачивания чистой и слабозагрязненной воды

Мотопомпа для чистой воды и перекачивания слабозагрязненных жидких сред – это устройство, оснащаемое, как правило, двигателем двухтактного типа. Производительность мотопомп данного типа не слишком высока и составляет порядка 6–8 м 3 в час. Без ущерба для своего технического состояния данное оборудование способно перекачивать жидкие среды, содержащие в своем составе твердые включения, размер частиц которых не превышает 0,5–0,8 мм.

Большой популярностью мотопомпы данного типа, отличающиеся компактными габаритами и небольшой массой, пользуются у владельцев небольших дач и загородных домов без подключения к централизованной сети электроснабжения.

Мотопомпы для перекачивания слабо- и среднезагрязненных жидких сред

Мотопомпа для слабозагрязненной воды, а также для перекачивания жидкой среды со средней степенью загрязнения относится к категории высоконапорного или пожарного насосного оборудования. Оснащение такого устройства четырехтактным приводным двигателем позволяет получать с его помощью поток жидкой среды, характеризующийся мощным напором, значение которого доходит до 60 метров водяного столба. Производительность мотопомп данного типа также находится на достойном уровне и в зависимости от модели может доходить до значения 400–600 литров в минуту. Используя такие устройства, допускается перекачивать жидкие среды, содержащие в своем составе твердые включения, размер которых доходит до 1,5 см.

При помощи высоконапорной мотопомпы можно полить участок большой площади, расположенный даже на значительном отдалении от источника воды, быстро откачать воду из естественного или искусственного водоема, а также эффективно решить множество других хозяйственных и бытовых задач. При столь впечатляющих технических и эксплуатационных характеристиках мотопомпы данного типа по своим габаритам и массе ненамного превосходят оборудование, предназначенное для перекачивания чистой воды.

Мотопомпы для перекачивания сильнозагрязненной воды

Мотопомпа для воды, характеризующейся сильной степенью загрязнения, способна с высокой производительностью перекачивать жидкие среды, которые содержат в своем составе твердые включения с размером частиц до 2,5 см. Четырехтактные приводные двигатели, которыми оснащается насосное оборудование данного типа, позволяет ему работать с производительностью до 2000 литров в минуту. При этом напор, который способно создавать такое устройство, составляет 35 метров водяного столба.

При выборе мотопомпы для работы с грязной водой рекомендуется отдавать предпочтение проверенным профессиональным моделям, отличающимся прежде всего качеством изготовления.

Конструкция многих моделей мотопомп для сильнозагрязненной воды предусматривает простой доступ к рабочей камере насоса, что дает возможность оперативно извлекать из нее щебень и камни, размер которых превышает допустимые значения. Размеры входного и выходного патрубков позволяют подключать к ним рукав всасывающий и напорный шланг для мотопомпы с внутренними диаметрами от 50 до 100 мм.

Выбираем мотопомпу правильно

Ассортимент техники данного типа на российском рынке чрезвычайно широк. Есть устройства для перекачивания только чистой воды, многие рассчитаны на работу с сильнозагрязненными жидкостями, а есть и такие, которые можно отнести к высоконапорным, применяемым в промышленных целях, мелиорации или пожарном деле. Например, пожарная мотопомпа для воды бензиновая незаменима там, где нет возможности использовать другие виды насосов.

  1. Мощность;
  2. Вид используемого топлива;
  3. Предназначение устройства.

Одной из главных характеристик насоса считается производительность на выходе. Ее измеряют в метрах за определенную единицу времени. Она может изменяться в разных конкретных ситуациях и напрямую зависит от:

  • Размеров труб;
  • Высоты подъема;
  • Количества изгибов;
  • Наличия соединений и кранов.

Определившись с тем, какой производительности мотопомпа для воды бензиновая нужна, можно с уверенностью переходить к рассмотрению других технических характеристик.

Полив приусадебного участка

Имейте в виду, что для полива приусадебного участка достаточно насоса перекачивающего до 150 литров в минуту. Если же существует необходимость сделать сухим подвал, удалить воду из бассейна, котлована, или, наоборот, быстро наполнить их, то нужно выбирать помпу с производительностью 200-1000 л/мин.

Устройство и принцип действия бензиновых мотопомп

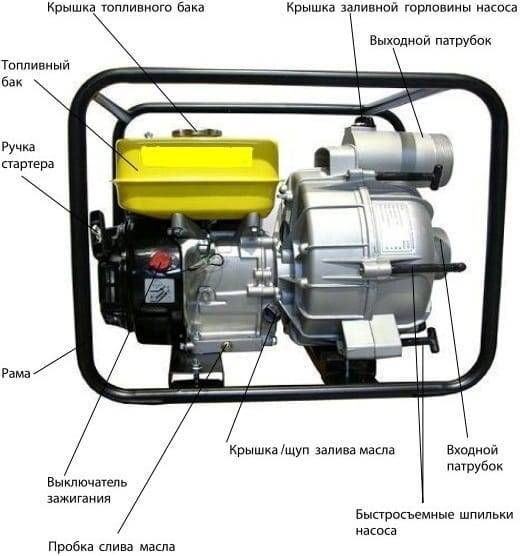

Типичная схема внутреннего строения бензиновых мотопомп представлена на рисунке.

Чаще всего конструкция приводится в действие центробежным, реже – мембранным насосом. В наиболее распространенном варианте исполнения подъему воды способствует понижение давления во всасывающем трубопроводе. Стремясь компенсировать перепады давления, жидкость поднимается в корпус насоса и под действие центробежной силы рабочего колеса выталкивается из всасывающего патрубка в напорную трубу, которая подводит ее непосредственно потребителю.

В основе функционирования мембранных бензиновых мотопомп лежит работа двух мембран, которые по очереди подкачивают воду. Процесс их взаимодействия напоминает перемещение поршней в цилиндре. При такой скоординированности создается постоянный поток воды.

Виды, типы и описание

Виды мотопомп

Все такие мобильные устройства для тушения пожаров можно разделить на виды по способу размещения, перемещения/транспортировки, типу двигателя привода насоса; чистоте воды, с которой они могут работать:

  • Бензиновые – с приводом от карбюраторного/инжекторного двигателя, использующего в качестве топлива различные марки бензина.
  • Дизельные – с приводом от дизельного двигательного агрегата, имеющими более высокий моторесурс, но работающими громче бензиновых моделей устройств.

На российском рынке известны пожарные мотопомпы Tohatsu с бензиновыми двигателями, дизельные устройства высокого давления «Вепрь» отечественного производства, мотопомпы Koshin с двигательными агрегатами, работающими на бензине, изготовленными компанией Хонда.

Переносные, передвижные. Первые смонтированы на несущей раме, которая обеспечивает возможность: переноски вдвоем вручную, для транспортировки автотранспортом в кузове, багажнике, автомобильном прицепе; погрузки/выгрузке, установки на твердую поверхность – плотный грунт в противопожарном разрыве возле водоема, асфальтированную, бетонированную поверхность дороги, пожарного проезда.

Вторые установлены на раме одноосной тележки с колесами, что позволяет передвигать ее по ровной твердой поверхности одному человеку, но не исключает возможность переноски ее двоим и более членам ДПД, работникам из состава дежурного персонала предприятий, организаций.

Рукоятки на раме переносных, передвижных устройств обязательно защищаются теплоизоляционным материалом.

  • Прицепные. Такой вид пожарных мотопомп устанавливается на раме автомобильных прицепов, сообразно их грузоподъемности, норм/правил оборудования, транспортировки грузов. Именно прицепные мотопомпы часто дополнительно оборудуются устройствами для дозированной подачи раствора пенообразователя, что позволяет использовать стволы, генераторы для тушения очага пожара пеной. Рекомендуется при необходимости использовать все имеющиеся в наличии прицепные и переносные модели устройств, т.к. это дает больше возможностей для обеспечения доступа к очагу пожара.
  • Высоконапорные (высокого давления). Согласно ГОСТ 53332-2009 мотопомпы, используемые для тушения пожаров, в зависимости от конструкции, основных технических параметров подразделяются устройства нормального давления – до 2 МПа, и высокого давления – выше 2 МПа.

Если для тушения, согласно нормативных требований, включение твердых частиц в воде не должно быть больше 0,5 %, а их размер быть до 3 мм, то пожарная мотопомпа для грязной воды, приобретаемая для использования коммунальными, инженерными службами предприятий, строительными подрядными организациями для откачки, осушения подвальных этажей, колодцев, котлованов траншей, позволяет за счет выбора мембранного типа насоса устройства вести забор, перекачку воды с крупными включениями – до 25 мм и более у некоторых моделей изделий.
