Как сделать обрешетку под панели, гипсокартон, вагонку: схемы, устройство, монтаж

Подготовительные работы

Замерив стены, определитесь с размером шага конструкции При использовании любого из предложенных вариантов материала для каркаса процесс начинается с проведения замеров стен.

Нужно предварительно нарисовать чертеж создаваемой конструкции и осуществить разметку на монтажных поверхностях. Важным моментом является определение расстояния (шага) между направляющими.

Разметка под установку выполняется следующим способом:

• определяются неровности с помощью уровней (строительных, лазерных);
• исходя из кривизны, выбирается минимально необходимый отступ от стены;
• обозначаются линии (лазерным уровнем, покрашенной ниткой) на полу, потолке, по краям стен, вдоль которых будет смонтирован профиль;
• затем проводится разметка под вертикальные направляющие с учетом механических нагрузок (в среднем используется расстояние от 40 до 60 см).

Если основание помещения сделано из ДСП, противопоказано монтировать каркас При подготовке необходимо учесть:

• нельзя закреплять ни металлический, ни деревянный каркас на стены из ДВП (ДСП), потому что они не выдержат веса навешиваемых листов, крепления вырвутся;
• большая влажность воздуха помещения приводит со временем к тому, что гипсокартон отсыревает со всеми вытекающими негативными последствиями (при большой влажности применяются листы влагостойкого исполнения с зеленоватым оттенком);
• много сил требуется затратить для монтажа обрешетки на кирпичную стену: кирпич легко крошится (часто с полостями внутри), много швов, крепления плохо держатся.

Перечень всего необходимого оснащения представлен в таблице.

Материал обрешетки	Необходимые инструменты	Используемый материал
Металл	шуруповерт (с насадками)	металлический профиль (Пн,Пс)
перфоратор (дрель)	подвесы
карандаш (маркер)	дюбеля, саморезы (блошки, включительно)
уровни разных систем (можно отвес), угольник	кронштейны
молоток, отвертки
рулетка
Дерево	стамеска, киянка	деревянный брус
электролобзик (пила)	металлические уголки
уровни, рулетка, карандаш	саморезы, дюбеля

Что потребуется из инструментов

Помимо самих деревянных реек, необходимо подготовить небольшой список инструментов, которые могут потребоваться при монтаже обрешетки:

• Перфоратор или дрель с ударным механизмом
• Карандаш для нанесения разметки
• Разметочный шнур для тех же целей
• Шуруповерт
• Рулетка
• Строительный и гидроуровень
• Молоток
• Ножовка или пила по дереву
• Подвесы для крепления элементов основания к перекрытию

Если все указанные предметы и инструменты уже есть в наличии, можно начинать сборку каркаса, а если чего-то не хватает, придется либо одолжить у друзей, либо приобрести в магазине строительных материалов.

Обрешетка из деревянного профиля

Преимущества материала

1. Дерево очень податливый вид материала. Из деревянных балок можно соорудить самые разные конструкции, моделируя формы и архитектурные идеи.
2. Деревянные профили долговечны и могут выдержать на себе вес любых гипсокартонных листов разных назначений. Главное, верно рассчитать нагрузку.
3. Монтаж деревянных обрешеток достаточно прост, поэтому каждый, даже неопытный специалист, сможет осуществить установку конструкции.

В любом случае обрешетки из дерева заслуживают внимания и могут стать достойной опорой для листов из гипсокартона.

Недостатки материала

Наряду с преимуществами есть и ряд недостатков, которые стоит учесть в процессе выбора материала для оборудования конструкции обрешетки.

Обрешетка из бруса имеет высокую подверженность к высокой влажности. Этот фактор указывает на то, что в помещениях, где испарения влаги нормальное явление, лучше отдать предпочтение обрешеткам на металлической основе.

Взвесив плюсы и минусы, каждый владелец частного дома или квартиры сможет сделать ставку в пользу такого вида обрешетки или же отказаться от такого материала.

Технология и особенности монтажа

Как уже говорилось, крыша своими руками и, в частности, монтаж каркаса – несложный процесс, главное – быть внимательными. Обрешетка всегда должна быть смонтирована абсолютно ровно.

Если есть необходимость выполнить утепление кровли, то гидроизоляция укладывается в процессе монтажа по стропилам. Затем нужно монтировать контробрешетку, это необходимо для того, чтобы создать вентиляционный зазор (путем увеличения расстояния между гидроизоляционным слоем и каркасом).

Крепится обрешетка по всем стропильным ногам, можно использовать как гвозди, так и саморезы. Каким набором нужно запастись, приступая к работе:

• бруски;
• доски;
• гвозди (или саморезы);
• молоток;
• строительный уровень;
• пила (если придется обрезать лишнее);
• при необходимости – материал для гидроизоляции.

По ходу работы список может дополняться, все будет зависеть от выбранного вида каркаса и от того, какая кровля будет использоваться. И, конечно, лестница, по которой придется взбираться на крышу.

Потолок

Крепление панелей к обрешетке на потолке

Для отделки потолка обрешетку начинают монтировать с наиболее низко расположенного угла. Первую отметку оставляют отступив от перекрытия расстояние равное ширине используемого профиля. Если же планируется установка встроенного точечного освещения, то в расчет берут высоту софита. В тех случаях, когда существует необходимость опустить потолок, уменьшив тем самым высоту стен, отметку ставят в желаемой точке.

1. Пользуясь гидравлическим или лазерным уровнем, производят дополнительную разметку, нанося риски на каждую стену, отступив 10 – 15 см от угла.
2. Соединяют отметки, применяя отбивочный трос (прочную нить обильно окрашенную сухим порошком).
3. Производят разметку потолочного перекрытия, с шагом 50 – 60 см.

Полученные линии служат ориентиром для прикручивания обрешетки к основанию.

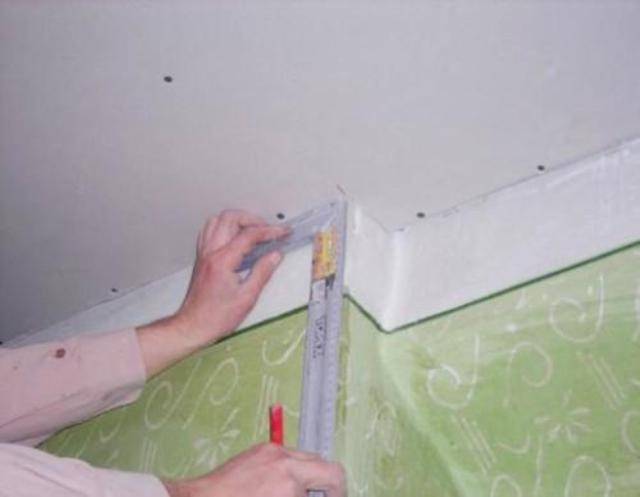

Нанесение разметки

Чтобы панели были установлены ровно, необходимо тщательно разметить несколько точек на стенах и потолке, где предполагается монтаж ПВХ планок.

Сначала нужно определить, какой из углов помещения самый низкий. Это необходимо для того, чтобы начать разметку именно с него. В дальнейшем, даже, если стены не одной высоты, все остальные метки точно впишутся в геометрию комнаты.

Найдя нужное место, от потолочного перекрытия необходима отступить около пяти сантиметров. Можно сделать и больший отступ, но, обычно, для размещения в запотолочном пространстве всех коммуникаций и верхней части врезных светильников, хватает и пяти сантиметров. Опускать потолок ниже не рекомендуется, сели в помещении стандартная высота стен – потолок получится слишком низкий.

Нанеся первую метку, ее нужно перенести в остальные углы комнаты. На стенах, тоже нужно делать разметку. Для этого, необходимо соединить прямой линией пометки в противоположных концах стены.

Отлично подойдет для этого, разметочный шнур, с помощью которого нанести прямую линию гораздо проще. Следует проследить, чтобы все линии были строго горизонтальными. От этого, будет зависеть, насколько ровным получится потолок.

Можно переходить на поверхность плиты перекрытия. Здесь, необходимо нанести точки, в которых будет закреплены подвесы, либо – линии, по которым предстоит зафиксировать рейки.

Важно, чтобы все линии, на плите перекрытия, были направлены перпендикулярно расположению ПВХ планок. Для того, чтобы было проще ориентироваться потом, можно натянуть из угла в угол помещения, прочную нить

По ней можно выставлять уровень частей каркаса, которые будут зафиксированы на потолочной плите

Для того, чтобы было проще ориентироваться потом, можно натянуть из угла в угол помещения, прочную нить. По ней можно выставлять уровень частей каркаса, которые будут зафиксированы на потолочной плите.

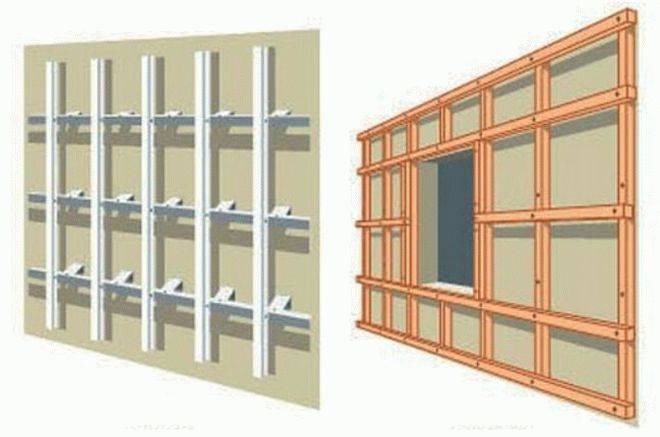

Виды обрешетки

Пластиковые панели долговечны, и это еще один повод остановиться на них. К тому же можно заказать панели, на которые нанесут любую фотографию или рисунок. Это сделает ваш интерьер поистине уникальным.

Установить такие панели проблемы не составляет. В этом вам поможет обрешетка для ПВХ панелей.

От того, в каком помещении устанавливаются панели, будет зависеть и вид обрешетки для них.

Обрешетка под пластиковые панели бывает нескольких разновидностей:

• деревянная обрешетка, выполненная из брусков;
• пластиковая, к которой панели крепятся с помощью специальных клипс;
• обрешетка из металлического профиля.

Перед тем, как сделать обрешетку под пластиковые панели, следует приготовить несложные инструменты:

• дрель или перфоратор;
• отвертку или шуруповерт;
• ножовку;
• уровень;
• рулетку;
• молоток;
• карандаш.

Подготовка основания

Крепление террасной доски к металлу осуществляется только в том случае, если поверхность тщательно подготовлена для дальнейших работ. Основание должно быть ровным (без ям, углублений, выпуклостей), достаточно жестким и упругим, чтобы выдержать вес настила и всех расположенных на нем элементов. Неправильно подготовленная поверхность практически всегда становится причиной:

• увеличения затрат на исправление основания;
• последующих расходов, направленных на ремонт площадки;
• возникновения проблем в процессе монтажа материала.

Обратите внимание на то, что террасная доска из древесно-полимерного композита (ДПК), не может быть использована в несущих конструкциях и выдерживает нагрузку до 1300 кг/м 2 настила. Перед установкой металлического каркаса грунт должен быть плотно утрамбован, это позволит исключить возможность проседания и деформации всей конструкции

Рекомендуется применять квадратную трубу с сечением не менее 50х50мм. Что касается расстояния между несущими ригелями, то оптимальный показатель – это 300 мм, но не больше.

Виды крепления

Крепление террасной доски к металлу осуществляется несколькими способами. Самым простым и распространенным методом считается классическая укладка. Она подразумевает монтаж досок параллельно друг другу или под углом от 45 до 50 градусов. Это позволяет снизить расход материала и справиться с укладкой даже новичку.

При проведении укладки палубным методом доски необходимо закрепить на основании в хаотичном порядке, через каждый 3 или 4 ряда повторяя торцевой шов. В данном случае целесообразно использовать изделия, длина которых составляет более 50 см. При таком способе монтажа расход материала увеличивается в среднем на 15%, но при этом полотно получается прочным и необычайно красивым.

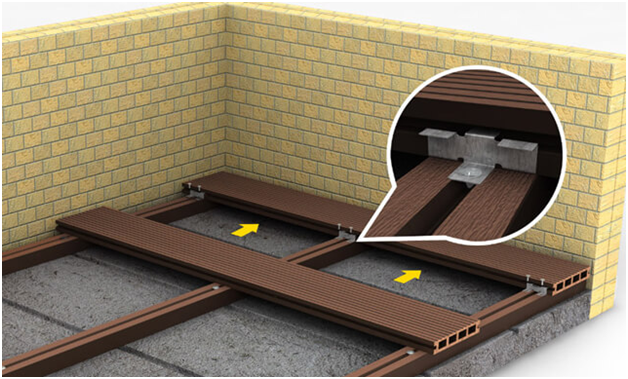

Установка лаг на опорную конструкцию

На предварительное подготовленное основание укладывают лаги, высота которых составляет от 20 до 40 мм. Закрепить к основанию их легко, достаточно лишь использовать анкерные болты или пластиковые уголки. При монтаже материала необходимо следовать ряду рекомендаций:

Очень важно между стеной и лагами оставлять зазор в 1-2 см. Это делается для компенсации расширения материала в жару

Таким образом, основание и сама террасная доска не будут деформироваться при резких перепадах температуры и сохранят стабильность. Перед монтажом на лаги рекомендуется нанести антисептик, чтобы дополнительно защитить конструкцию от воздействия внешних факторов.

Процесс монтажа террасной доски

Выполнять работы необходимо теми крепежными элементами, которые рекомендует производитель. Прежде всего, нужно закрепить на лагах начальную клемму или F-профиль, вставить первую доску и зафиксировать ее с другой стороны основными клипсами. Требуется предусмотреть наличие компенсационных зазоров между досок. Их ширина должна составлять не менее 30 мм. Для того чтобы зазоры были максимально ровными и одинаковыми, целесообразно использовать пластиковые ограничители нужного размера.

Вкручивать шурупы нужно под углом 45 градусов. В процессе монтажа материала стоит удостовериться в том, что профиль плотно прилегает к лаге и не топорщится. Для надежного крепления рекомендуется использовать саморезы из нержавеющей стали, которые имеют потайную головку размером 3,8х35 мм. Их легко замаскировать при помощи специальной шпатлевки, поэтому готовое полотно будет выглядеть эстетично и максимально аккуратно. Последнюю доску следует закрепить на клипсу «старт-финиш» и киянкой подбить в паз.

После того, как покрытие настила будет полностью собрано, торцы досок по всему периметру рекомендуется выровнять дисковой пилой. Для того чтобы придать конструкции завершенный внешний вид, необходимо по краям материала закрепить финишный профиль.

Монтаж

Каркас под сайдинг является несложной конструкцией, поэтому его вполне реально сделать своими руками. В этом им поможет следующая пошаговая инструкция: Обшивка дома сайдингом начинается с монтажа каркасной подсистемы, ее нужно осуществлять на тщательно подготовленные стены. Для этого наружные поверхности следует очистить от пыли, остатков штукатурки или краски. Затем все имеющие трещины заделывают цементным раствором. В том случае, если дополнительно укладывается теплоизолятор, то со стен убирают выступы, штукатурят глубокие впадины, снимают с окон наличники и сбивают откосы. Вокруг дверных и оконных проемов должна быть свободная и доступная поверхность. После того как основание стен готово к работе, можно установить саму обрешетку. Делать это необходимо соблюдая определенную очередность: вначале нужно монтировать каркасные профили, потом крепить к ним обрешетку

Если нужно обшить сайдингом деревянную поверхность, то ее обрабатывают антисептическими средствами, защищающим древесину от плесени и грибка. Далее делается разметка поверхности под монтаж каркаса. По основанию чертят линии в виде решетки, они в дальнейшем послужат местом для крепления подвесов. Готовятся профиля и брусья, их раскрашивают по нужной длине. Монтажные работы с каркасом. Крепление элементов может выполняться различным способом, все завит не только от особенностей стены, но и от вида обрешетки. Брусья обычно фиксируют к деревянной поверхности без использования крепежных систем. По подготовленной разметке в первую очередь набивают горизонтальные и вертикальные элементы, потом перемычки. Крепеж выполняют с помощью шурупов и гвоздей.

Установку следует начинать с цокольной зоны, которая выступает над поверхностью стен

Для кирпичных и бетонных стен лучше всего выбирать обрешетку из металлопрофилей, которую фиксируют при помощи кронштейнов. Крепёж обычно осуществляют на стальные уголки или подвесы.

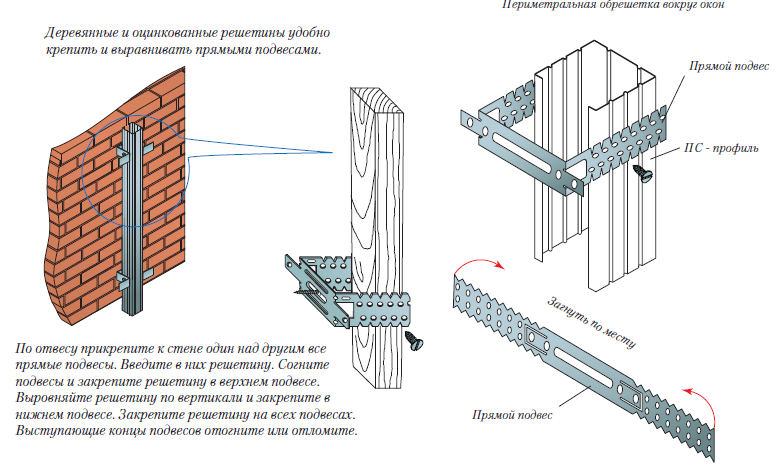

Монтаж осуществляют строго по разметкам, изгибая подвес в виде буквы «П». Каркасную площадку фиксируют к стене дюбелями, а профиля саморезами.

Устройство каркасных профилей начинается с крепления стартовой планки, ее монтируют по всему периметру постройки на высоте 50 мм от земли. При этом между торцами планки нужно оставлять небольшой зазор в 10 мм и учесть фиксацию наружных уголков, которые выставляются вертикально и крепятся дюбелями на расстоянии 90 см. Немаловажным моментом в работе станет и окантовка проемов, от нее будет зависеть аккуратность облицовки. Оконные проемы отделывают специальным профилем, а дверные проемы обычно имеют заглубление, образующее тамбур, поэтому для них просто монтируются внутренние уголки, а внешне отделывают планкой. Если простенок превышает 32 см, то его обычно закрывают доборными планками.

Металлическая обрешетка

Это самый популярный вид обрешетки в силу своей универсальности, надежности и простоты установки. Выполняется из металлических оцинкованных профилей, которые в разрезе имеют П-образную форму, усиленную ребрами жесткости. Такой тип каркаса состоит из профилей двух типов:

1. Направляющие профили типа UD или UW. Они используются для того, чтобы задать необходимое расстояние обрешетки от стены и упростить монтаж каркаса.
2. Вертикальные стойки CD и CW. Устанавливаются между направляющими, предназначены для крепления гипсокартона. Монтируются к стене специальными скобами из оцинкованного профиля, которыми обеспечивается жесткость конструкции и зазор с черновой поверхностью.

CD коннектор Длина профилей всех типов составляет от 3 до 4 метров. Данный параметр обусловлен тем, что прямые отрезки стен большей длины встречаются сравнительно редко. При необходимости длину профиля можно увеличить, срастив между собой две части. Делают это при помощи специального дополнительного соединительного элемента, который носит название CD коннектора.

Поскольку металлическая обрешетка считается самой совершенной в техническом плане, далее будем рассматривать только последовательность ее монтажа.

Недостатки деревянной обрешетки

Дерево — это один из древнейших материалов, которое применяется в строительстве. Но, тем не менее, оно имеет очень много недостатков, с которыми ранее попросту приходилось мириться строителям.Схема устройства деревянной обрешетки на стену под гипсокартон Именно развитие производства отделочной продукции обусловило замещение древесины на второй план металлическими деталями. Это произошло по ряду причин:

1. Древесина очень чувствительно реагирует на изменения в окружающем воздухе. При высоком уровне влаги, рейка или брус начинает впитывать ее и разбухать, что приводит к увеличению объема. Перепад температуры от более низкой к высокой, приводит до усыхания. Как результат, изделие из дерева меняет свою форму, его «выкручивает», изгибает или перекашивает. А такие колебания одна из особенностей нашего, далеко не идеального климата. Можно только представить, что случиться с отделкой без должного ухода и обработки таких элементов.
2. Второй отрицательный момент — это реакция древесины на застоявшийся без проветривания воздух. Брус под обшивкой из гипсокартона попросту начнет быстро приходить в негодность, то есть гнить. А если добавить еще и слой утеплителя, который способствует отсутствию проветривания, каркас придет в негодность очень быстро.
3. А также дерево будет значительно реагировать на включение и выключение отопления в доме. Например, зимой помещение отапливается, воздух более сухой, как результат из деревянных деталей влага испаряется. При выключенном отоплении влажность повышается, и изделия начнут восполнять недостаток влаги. Попросту говоря дерево, начнет «тянуть» сырость из обшивки, утеплителя и стен дома.
4. Еще одним недостатком деревянного материала для сборки обрешетки под гипсокартон будет его некачественная сушка. Большинство лесопилок продают пиломатериал не до конца просушенным, а то и сырым. Через время, при отсутствии условий для просушки, рейки деформируются. Выровнять стену таким способом станет очень затруднительно, а то и вообще невозможно.

Но, все эти проблемы вполне решаемы, особенно учитывая довольно низкую стоимость материала.Процесс укладки утеплителя под обрешетку гипсокартона

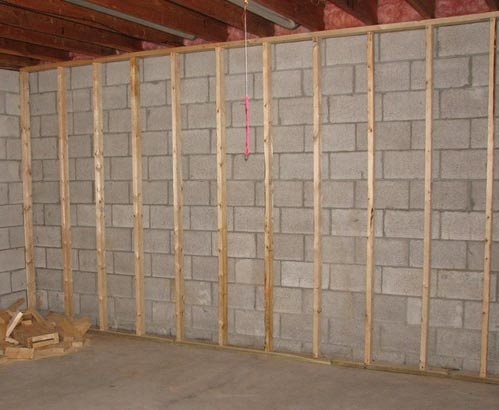

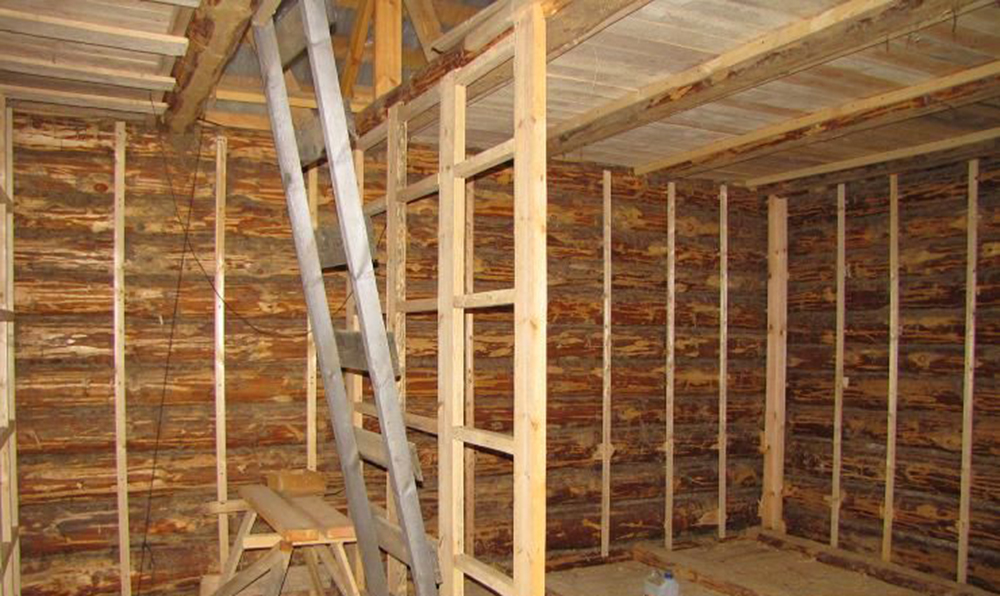

Как сделать основание из дерева под обшивку из ГКЛ?

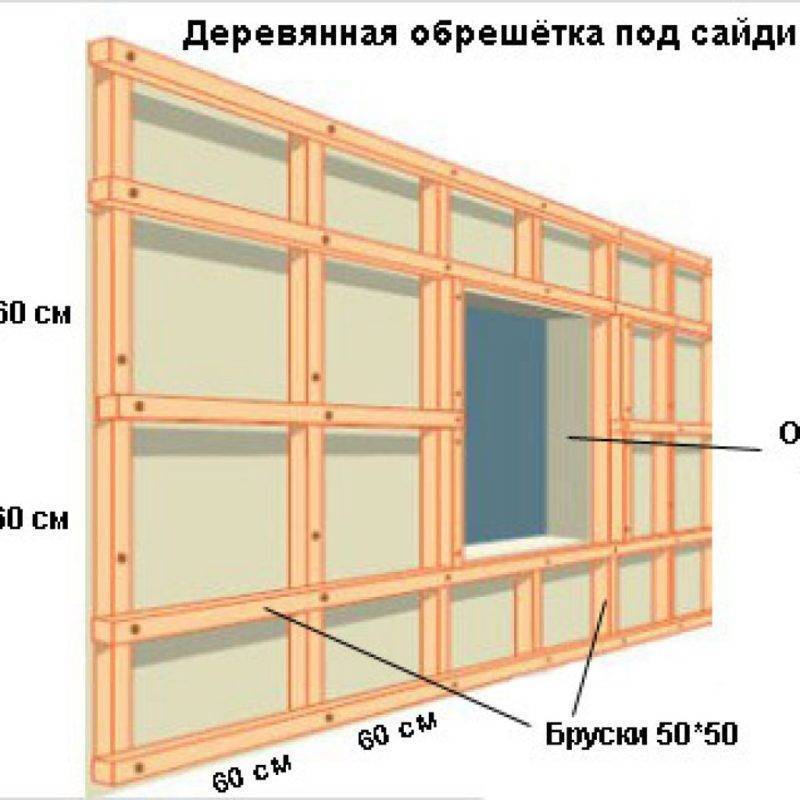

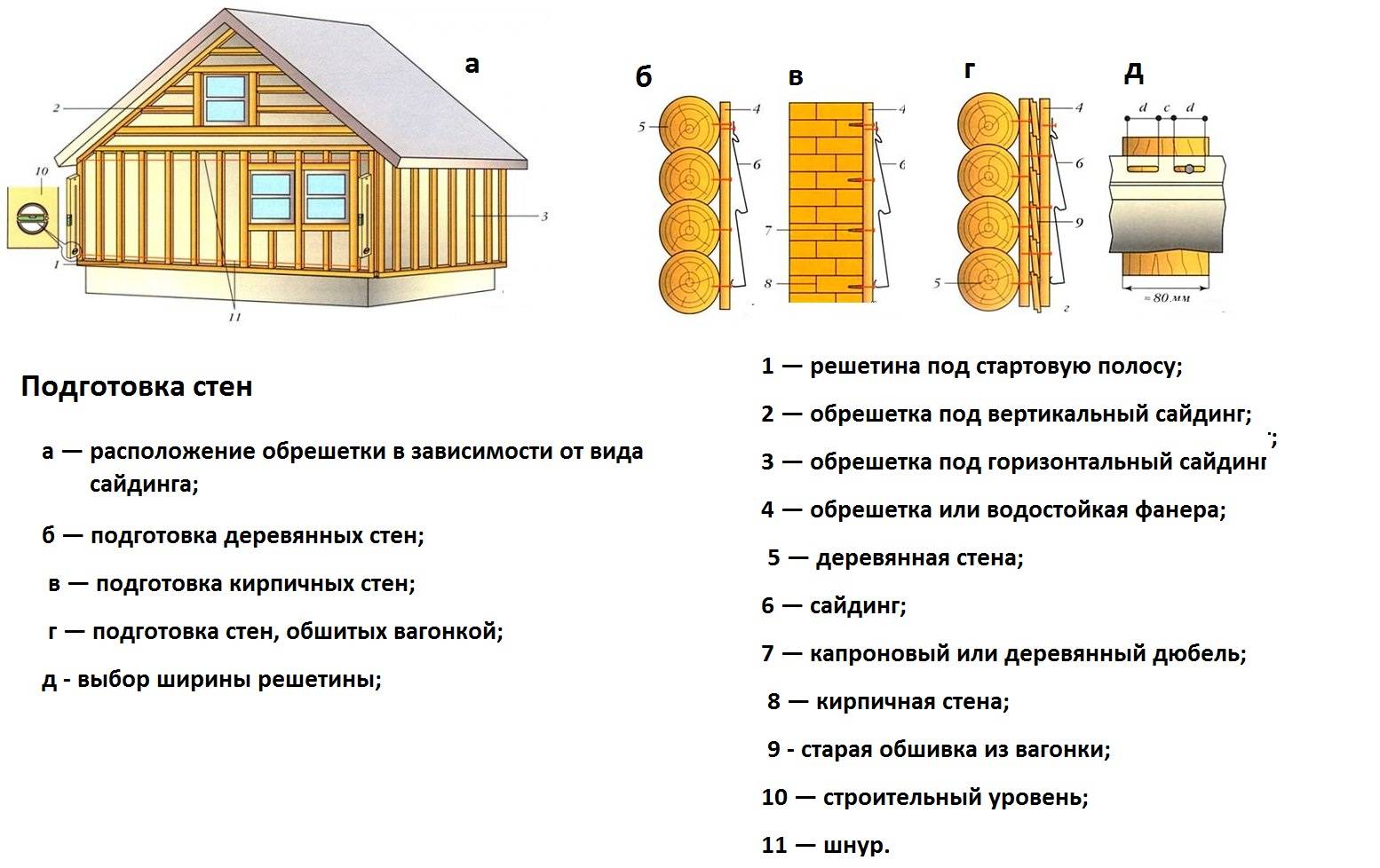

Как сделать деревянную обрешетку под сайдинг?

Работы по монтажу не относятся к числу сложных. Правильно подобранный качественный материал – это уже половина успеха. А дальше — главное делать все по инструкции.

На начальном этапе проводится разметка поверхности и расчет материала, необходимого для каркаса

Очень важно оценить, насколько велики неровности на стенках, учесть количество проемов для окон и дверей. А также предусмотреть наличие утеплительного материала

Рассчитывая крепежные элементы, исходят из расхода 1 метиз на 0,4м бруска.
Затем приступают к подготовке поверхностей. Избавляются от старой штукатурки, проводят демонтаж всех выступающих деталей. Заделывают трещины и повреждения фасада.
Далее приступают к крепежу стартовой горизонтальной рейки. Ее выставляют на определенное расстояние от стенки, учитывая толщину слоя теплоизоляции.
Затем на дополнительные крепежи монтируют утеплительный материал.
Он закрывается гидрозащитной мембраной.
И поверх утеплительного слоя монтируют вертикальные элементы.

Возможен еще один вариант крепежа. В этом случае брус подбирается таким образом, чтобы его толщина была равна толщине утеплительного материала.

1. Процесс начинается с крепежа горизонтальных планок. Они устанавливаются с интервалом, зависящим, от ширины утеплителя. Если в качестве утеплительного материала вы будете использовать минвату, то от размера утеплительной плиты нужно отнять пару сантиметров. Это необходимо, чтобы утеплитель лег в каркас максимально плотно.
2. Затем в образовавшиеся отсеки укладывается утеплитель. При необходимости он дополнительно фиксируется.
3. Утеплительный слой покрывается гидрофобной мембраной.
4. Завершается процесс монтажа каркаса креплением вертикальных реек. Именно к ним затем будут прикрепляться сайдинг-панели.

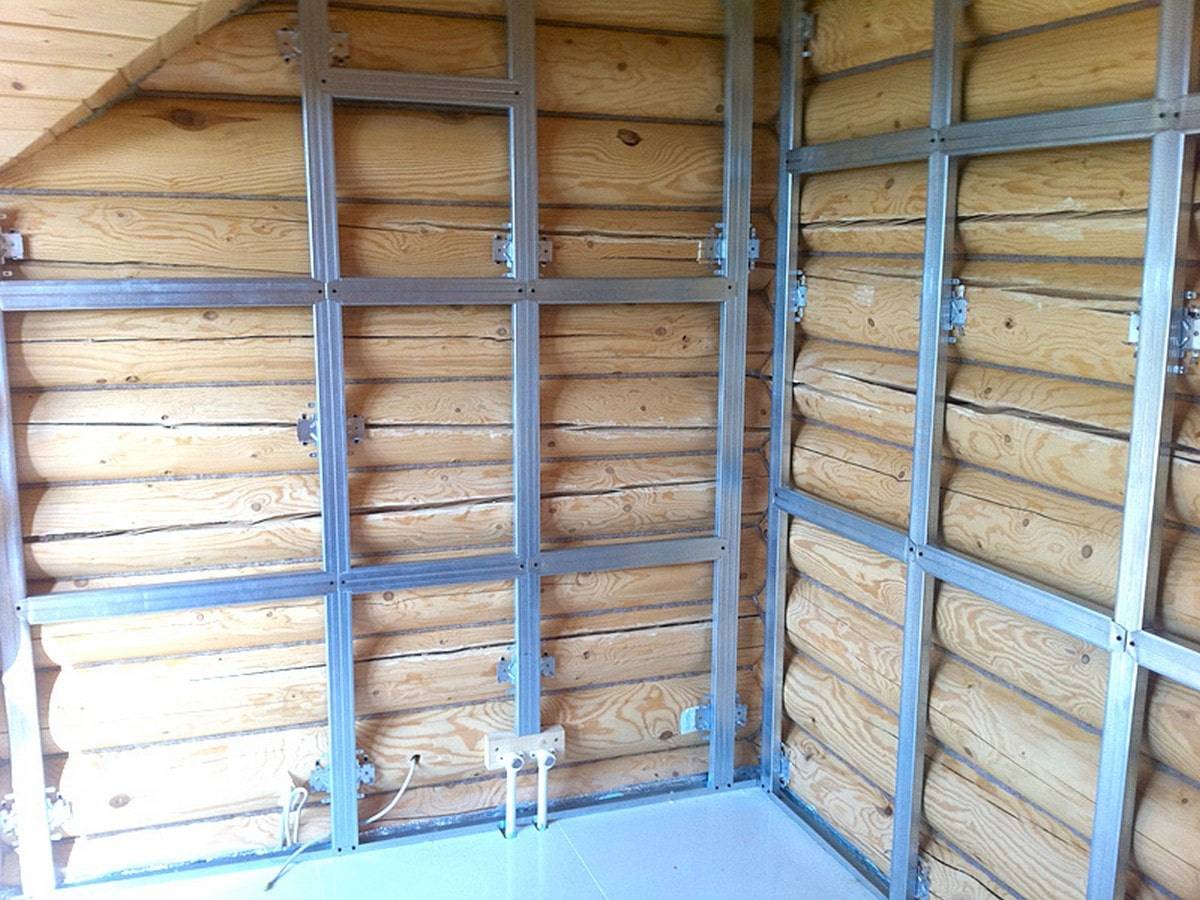

Вид 2: металлическая обрешетка (из оцинкованного профиля)

Потребуются следующие инструменты:

1. ножницы по металлу;
2. шуруповерт;
3. уровень, отвес;
4. рулетка, строительный уголок;
5. ударная дрель.

В любом случае все работы начинаются с установки опорных профилей UD. Их закрепляют по крайним сторонам перпендикулярным размещению элементов обрешетки. Все промежуточные элементы будут вставляться торцами внутрь этого профиля и к ним крепиться. Помимо двух основных направляющих устанавливаются дополнительные параллельно по краям оконных и дверных проемов, а также по периметру выступающих элементов, которые не будут обшиваться.

Опорные металлические профили должны надежно удерживаться на основании. Для этого крепежные дюбеля располагаются на каждые 15-25 см. Как и в случае с деревянной обрешеткой, могут понадобиться подложки, если поверхность основы неровная

Предельно важно правильно определить высоту подложек, ведь если ошибиться или просчитаться, то при закреплении профиля он погнется. После этого выровнять его уже невозможно

Способ металлической обрешетки стены на основе профиля CD60

Основные профиля обрешетки заводятся в направляющие торцами на краях и закрепляются шурупами. Лучше всего для этой цели подойдут специальные шурупы для оцинкованного профиля с наконечником в виде сверла. Для придания жесткости профилю и всей конструкции можно дополнительно использовать крепежные подвесы. В основном ими закрепляют профиля на потолке, однако и для стен они сгодятся. Края подвесов загибаются под 90 градусов и закрепляются в местах установки профиля. Поле установки самого профиля и его закрепления к направляющим прикручиваются к нему отогнутые крылышки подвесов, отрезая их лишнюю часть, которая выступает над профилем. Перед прикручиванием обязательно проверяется уровень всего профиля, ведь сам по себе профиль хоть и прочный, но немного все-таки прогибается.

В случае использования для обшивки гипсокартона, скорее всего, потребуется в обрешетке формировать также и поперечные элементы, на которые будут опираться короткие края листов. Такие перемычки из профиля лучше всего закреплять к обрешетке с использованием специального крепления «краб». Оно защелкивается на профилях и дополнительно прикручивается по бокам всех профилей.

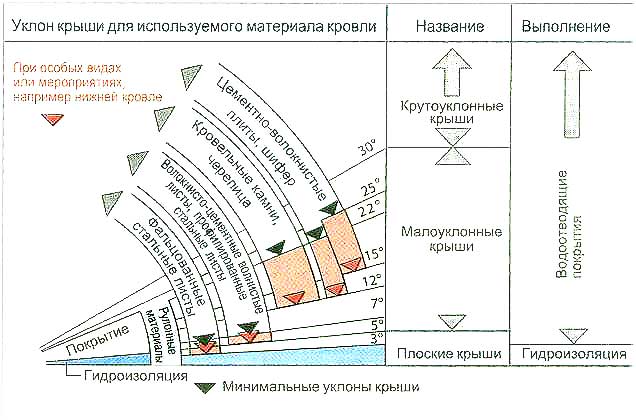

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть .

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

• внутренняя отделка;
• пленка для кровли под обрешетку — ;
• непосредственно сам .

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов . К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

• Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
• Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является и . Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
• Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
• Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Технология монтажа деревянного каркаса

Зная, как делать обрешетку под сайдинг из металлопрофиля, можно по аналогии смонтировать деревянный каркас. Но в работе с брусками используют другие инструменты и материалы. Например, саморезы по дереву, грунтовку со свойствами антисептика, ножовку. Обрешетка для сайдинга из профиля по прочности сопоставима с деревянной, но выигрывает в долговечности.

Особенности монтажа деревянного каркаса

• древесину необходимо обработать влагозащитным составом;
• бруски рекомендуется выровнять с помощью рубанка или рейсмуса;
• в монтаже не используют направляющие;
• в верхней и нижней части стойки каркаса соединяют аналогичными брусками.
