2 Основные плюсы и минусы
К примеру, центральное отопление хорошо тем, что жильцам многоэтажки не приходится заботиться и следить за состоянием оборудования в котельной. Кроме того, тарифная система в этом случае определяется по формулам, разработанным на законодательном уровне и, как правило, платить за тепло приходится немного меньше, чем в домах с другими схемами разводки.
В то же время не обходится и без явных недочетов, ведь жильцы домов, запитанных от центральных котельных и кочегарок, не имеют возможности самостоятельно переносить начало и конец отопительного сезона, и нередко им приходится мерзнуть в межсезонье или, напротив, спать с открытыми окнами. Кроме того, первые дома от централизованных котелен получают больше тепла, так как фактически находятся на подаче, в то время как в самых удаленных типовых многоэтажках температура может опускаться до критических отметок, и исправить эту ситуацию поможет только переход на автономное отопление, оформить разрешение на которое не так уж просто.
Автономный обогрев, когда весь дом отапливается от одной котельной, также имеет свои плюсы и минусы. В таких случаях решение о начале или конце отопительного сезона принимается коллективно, и в этом процессе могут участвовать все жильцы дома. Это, конечно, лучше, чем вообще никак не влиять на график подачи тепла, что можно наблюдать в домах с централизованным отоплением, однако хозяева квартир с индивидуальной подачей имеют еще большие возможности, самостоятельно корректируя этот процесс без какого-либо участия соседей или ОСМД.
К недостаткам такой схемы можно отнести более высокие тарифы, определяемые застройщиками, а также дополнительные расходы на содержание, ремонт и замену оборудования в котельной, которые возлагаются на плечи инвесторов. Помимо прочего, крышное размещение котельной является не очень хорошим решением для хозяев квартир, расположенных на верхних этажах, так как даже самая лучшая звукоизоляция не является стопроцентной защитой от шума генераторов и компрессорных установок.
Однако есть у этой медали и обратная сторона, ведь если по какой-то причине в МКД прекратится подача электричества и газа или выйдет из строя котел, то хозяевам придется сидеть без горячей воды и других комфортных условий, обеспечиваемых оборудованием автономной системы отопления. Кроме того, им придется ремонтировать любую поломку за свой счет, подыскивая квалифицированных мастеров. Главным же недостатком такого принципа устройства является высокая взрывоопасность газовых котлов, со всеми вытекающими отсюда рисками и потенциальными последствиями.
Как выбрать насос для отопления
Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.
При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

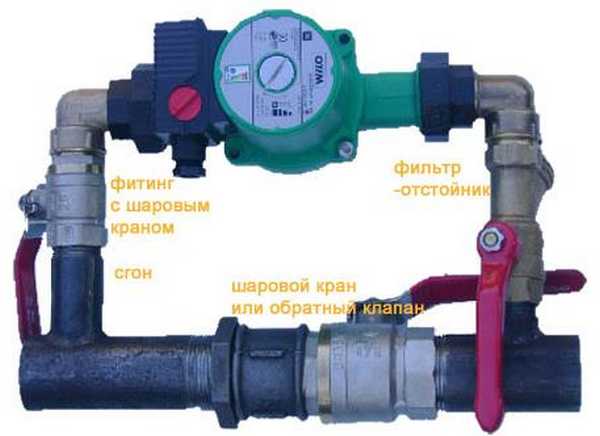

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы
Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.
Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса
Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю
В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
- для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
- многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .
Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:
c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);
Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.
Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.
В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:
- с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
- на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
- в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.
Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:
Мощность котла зависит от площади отапливаемого помещения и потерь тепла
- сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
- длина трубопровода и плотность теплоносителя;
- количество, площадь и вид окон и дверей;
- материал, из которого сделаны стены, их утепление;
- толщина стен и утепления;
- наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
- тип кровли, состав кровельного пирога и т.д.
Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.
Однотрубная система отопления плюсы и минусы
Преимущества
Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:
- возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
- возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
- есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
- простота монтажных работ. Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
- при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.
Недостатки
Недостатки однотрубной системы такие:
- наличие особых требований к диаметру ключевого трубопровода;
- в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
- последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
- на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.
Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов. Желательно иметь в наличии циркуляционный насос, а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.
Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.
Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.
Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.
Однако, несмотря на это, преимуществ у данного решения все равно больше.
Типы разводки
Двухтрубная система отопления частного дома или многоквартирного здания монтируется вертикальным или горизонтальным способом. Вертикальная разводка используется в домах традиционной постройки, а горизонтальная нашла применение в зданиях со свободной планировкой помещений.
Какая из них больше подойдет для обогрева дома или квартиры, можно определить, изучив особенности.
Вертикальная
Вертикальные системы обогрева предусматривают последовательное подключение отопительных приборов, расположенных на разных этажах здания вдоль одного стояка. Именно поэтому такой способ лучше всего подходит для многоэтажных домов.
В большинстве вертикальных двухтрубных систем теплоноситель принудительно подается вверх, а его отвод осуществляется самотеком в обратном направлении.
Горизонтальная
В зданиях традиционного типа вертикальная планировка трубопроводов гармонично вписывается в интерьер, в то время как в квартирах и домах свободной планировки такие стояки сильно портят внешний вид помещений. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади.
Двухтрубная система отопления горизонтального типа отличается наклонным расположением труб, а также необходимостью обязательной установки циркуляционного насоса. Принудительная циркуляция требуется для удаления воздушных пробок, стравливание которых в вертикальных контурах отопления осуществляется естественным путем.
Однотрубная горизонтальная
Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.
При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.
Достоинства и недостатки схемы
Для начала мы рассмотрим основные достоинства схемы:
- простота реализации;
- отличный вариант для небольших домов;
- экономия материалов.
Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.
Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.
Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.
Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.
Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.
Особенности монтажа однотрубной горизонтальной системы
Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.
Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.
Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.
Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.
Принцип действия
Двухтрубная разводка трубопроводов, в отличие от однотрубной, предполагает монтаж 2 магистралей: подвода и отведения теплоносителя. Это конструктивное решение приводит к двукратному увеличению протяженности трубопроводов, но получаемые в результате преимущества компенсируют этот недостаток.
Направление течения
По направлению движения теплоносителя контур может быть:
- прямоточным – прямой и обратный потоки движутся в одном направлении;
- тупиковым – разнонаправленные подающий и возвращающий потоки.
Циркуляция
Естественная циркуляция обеспечивается движением теплоносителя вниз под своим весом, а принудительная осуществляется с помощью циркуляционного насоса. Схема с принудительной циркуляцией позволяет применить трубы меньшего диаметра, чем в варианте с использованием естественного движения теплоносителя.
Варианты схем устройства однотрубного отопления
Системы однотрубного отопления подразделяются:
- По типу циркуляции теплоносителя – с естественной и искусственной циркуляцией.
- Закрытой (герметичной) и открытой.
- Вертикальная и горизонтальная.
- С верхней и нижней разводкой.
Системы с естественной и принудительной циркуляцией
Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).
Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.
Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.
Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).
Открытая и закрытая отопительная система
Распространенные раньше системы с естественной циркуляцией чаще всего были открытыми, уровень воды в баке при перегреве повышался, при охлаждении – понижался. В бак устанавливали патрубок для сброса избыточного давления и пара в атмосферу (или канализацию) в случае перегрева системы.
В полностью автоматизированных современных котлах (на газе, мазуте, пеллетах) имеется небольшая расширительная емкость, позволяющая компенсировать небольшое увеличение давления теплоносителя. Но в принципе давление зависит от температуры, и в исправном котле при повышении давления котел просто отключается, и давление падает.
Намного хуже обстоят дела в котлах на угле, торфе или дровах – горение в них невозможно быстро прекратить, и перегрев воды возможен. Поэтому при разработке проекта система обязательно включает в себя достаточно крупный расширительный бак, клапан для сброса пара в канализацию или в атмосферу, систему автоматической подпитки водой. Даже при установке современных твердотопливных котлов иногда используют открытую систему.
Верхняя и нижняя разводки
Трубопроводы могут пролагаться сверху или снизу от радиаторов. Принципиальной разницы нет, но в частных домах чаще применяют схему с нижней разводкой – так красивее. Верхняя разводка изредка применяется в офисных или производственных зданиях – меньше вероятность задеть трубы грузом или ногами.
Вертикальная и горизонтальная
Вертикальная однотрубная система обогрева многоэтажного дома раньше часто использовалась в многоэтажных домах вода подавалась на чердак или на верхний этаж и спускалась по отдельным стоякам, последовательно проходя через радиаторы. Такую систему называют ленинградкой или ленинградской.
Горизонтальная – когда труба проложена по горизонтали, отопительные приборы подключены последовательно – используется в одноэтажных зданиях.
Самая эффективная схема однотрубной системы для домов с 3+ комнатами или площадью более 60м2
Выбор схемы разводки для частного дома среднего размера сводится к горизонтальной для одноэтажного дома и вертикальной однотрубной для двухэтажных домов. Отопление разводится со второго этажа сверху, опускается на нижний и собирается обратно к котлу.
Если дом очень большой (более 150 м²) стоит заказать проект в специализированной организации – рассчитать самостоятельно все параметры системы практически невозможно. В любом случае следует выбирать более прогрессивную и экономичную схему с принудительной циркуляцией.
Виды
Двухтрубная система отопления может быть следующих типов:
- горизонтальная и вертикальная;
- прямоточная — теплоноситель течет в одном направлении по обеим трубам;
- тупиковая — горячая и остывшая вода движется в разных направлениях;
- с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.
Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.
По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.
Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.
Двухтрубная система с верхней разводкой
Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.
Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.
В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.
В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.
Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.
Достоинства схемы в:
- скорости движения теплоносителя;
- максимальном и ровном прогревании помещений;
- исключении риска образования воздушных пробок.
К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.
Установка двухтрубного отопления
Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.
Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.
Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.
Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.
Еще по этой теме на нашем сайте:
- Какие есть виды систем отопления многоквартирного дома и частного домаАбсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.
Разморозка системы отопления — запуск системы отопления частного дома после аварии
Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы
Важно в отопительный сезон
Элеваторный узел системы отопления домаПеред началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная.
Все виды систем отопления — зависимая, независимая, попутная, гиперинверторнаяГлавный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.
Преимущества и недостатки
Разводка стояков снизу означает, что трубы, по которым циркулирует жидкость через приборы отопления, располагаются на самой нижней точке помещения: на уровне пола, под полом, в подвалах и цоколях.
Схема обогрева с нижней разводкой имеет несколько минусов. Во-первых, замкнутость тока воды не дает отключить один радиатор или отдельно отрегулировать его работу — это возможно лишь через отключение всех приборов и целой магистрали.
Этим же объясняются сложности при устранении течи или ремонте радиатора — приходится сливать весь теплоноситель. Все эти проблемы решаются при помощи байпасов или байпасных запасных линий.
