Печь для дома из кирпича своими руками: процесс кладки и фото печей

Кирпичные печи в быту

Функциональность кирпичной печи не ограничивается лишь отоплением дома в холодное время или приготовлением пищи, так как в быту она может служить для копчения мяса и рыбы, поддержания жара в бане.

Также существуют и узконаправленные агрегаты, используемые для переплавки металлов, обжига керамики или глины, нагревания, закалки и цементирования металлических заготовок.

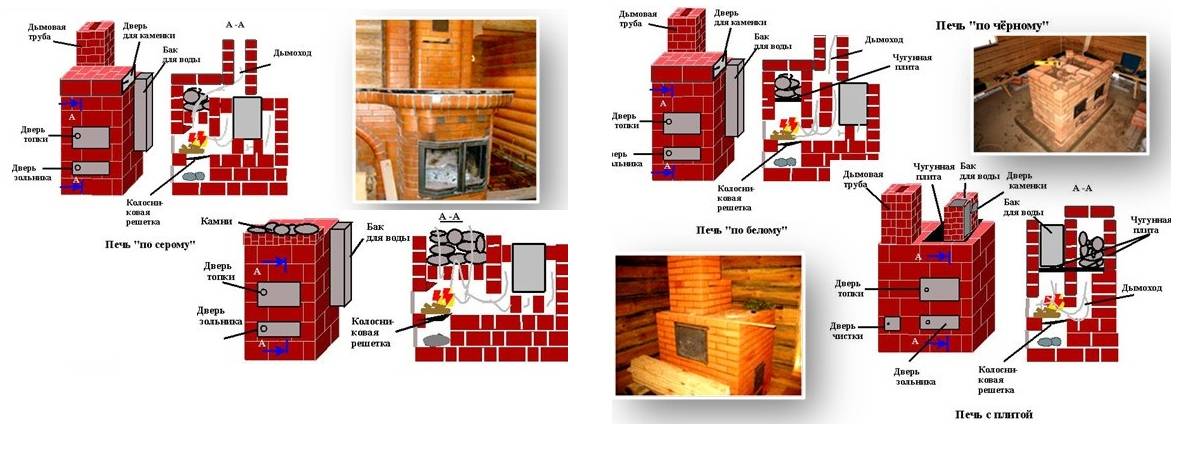

Наиболее популярны следующие виды печей:

Голландская или канальная последовательная печь отличается простой и компактной конструкцией, но меньшим коэффициентом полезного действия (всего 40%).

Оптимальной для бытового использования, отопления и приготовления пищи станет шведская печка, в числе достоинств которой и КПД в 60%, наличие специальной духовки и равномерное прогревание комнаты благодаря высокой конструкции. Однако построить такую печь для дома самостоятельно сможет только профессионал.

Самый высокий полезный коэффициент на уровне в 80% имеет русская печь, выгодно отличаясь и внешней оригинальностью, и лежанкой, и позволяющей готовить русские национальные блюда топка. Такую печь можно сложить самостоятельно, если не отклоняться от схемы.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

• Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
• Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
• Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

• Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
• Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
• Глина и песок потребуются при изготовлении раствора для кладки конструкции.
• Шамотный порошок будет использован как добавка к раствору.
• Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
• Дверка топочная.
• Дверка для поддувала.
• Задвижка дымовая.
• Для гидроизоляции следует взять рубероид.

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более  по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

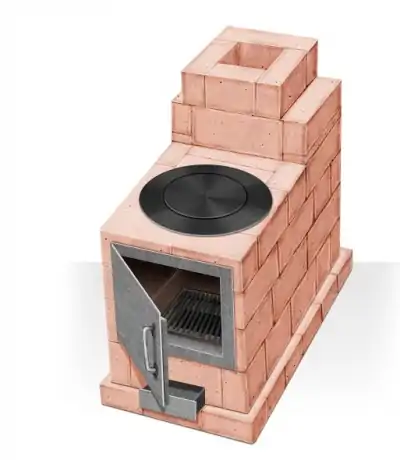

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Достоинства порядовки печей из кирпича

Применение порядовок кирпичной печи отличается целым рядом преимуществ, среди которых:

• доступная цена. Даже не имеющий каких-либо строительных навыков хозяин, следуя порядовке отопительной печи из кирпича, сможет правильно выполнить кладку, не прибегая к помощи специалистов, чьи услуги порой являются весьма дорогостоящими;
• большое разнообразие типов конструкций. Всегда можно просмотреть различные фото вариантов кладки и выбрать тот, который будет максимально соответствовать индивидуальным предпочтением и сможет гармонично вписаться в интерьер помещения;
• быстрый процесс монтажа, не требующий больших временных затрат;
• простота схем установки, разобраться в которых сможет даже рядовой потребитель;
• подробно расписанный алгоритм действий, позволяющий без труда правильно выполнить устройство кирпичной печи на всех этапах ее возведения.

На видео показан пример порядовки печей из кирпича:

Процесс работы русской печи

Несмотря на серьёзную конкуренцию и солидную историю, конструкция по-прежнему является востребованной среди владельцев загородной недвижимости. По тому, как устроена русская печь изнутри, можно будет ориентироваться на размеры снаружи и соответственно планировать под неё место и закладывать фундамент.

Перед тем как сложить русскую печь, нужно понять её принцип действия – конструкция является нагревательным прибором периодического действия, то есть при сжигании дров она тепло накапливает, затем почти сутки отдаёт его. Так теплиться или томиться сооружение может почти сутки, что даёт возможность готовить в ней топлёное молоко, распаривать каши и супы, не контролируя процесс.

Перед тем как сделать русскую печь, следует соорудить отдельное фундаментное основание, не соединённое с лентой, поскольку обычно конструкция обладает большим весом

Особенно это важно, когда дом «пляшет» на пучинистом грунте при замерзании и оттаивании. В этом случае печь будет двигаться по собственной амплитуде вместе со своим фундаментом, не разрушая отделку и не влияя на стены и проёмы

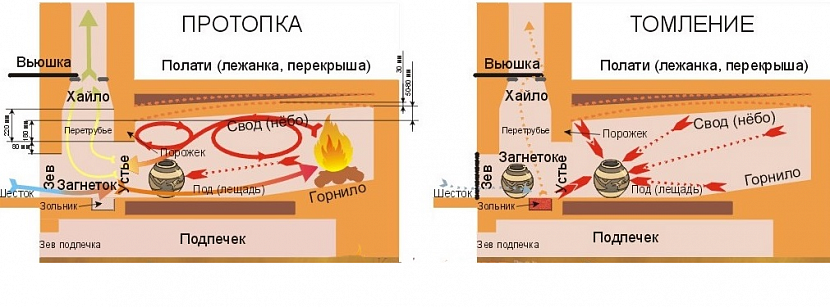

Русская печка в разрезе во время протапливания и томленияИсточник 2proraba.com

Принципы работы:

• все сооружение стоит на кирпичном опечье или бетонном;
• в подпечке хранятся дрова для растопки, где они очень хорошо просыхают и при розжиге загораются мгновенно;
• верх подпечка выполнен полусферическим сводом, как корыто;
• на него насыпают песок, глину, кирпичный бой – любой теплоёмкий материал, а сверху на него выкладывается под печи – передняя часть топки (варочная камера), она кладётся без глиняного раствора.

Если подсыпку игнорировать, то о настоящем подовом хлебе и пирогах можно забыть. Кстати, их пекут на листьях капусты.

Далее идёт загнеток с перетрубьем и хайлом в виде сужающегося сопла. По бокам в загнетке у стенок предусматривают зольники – углубления для тлеющих углей (на следующую растопку) и золы. Иногда их сгребают в очёлок – часть чугунной или каменной плиты (шесток), выступающую из лица (чела) печи.

Для снижения затрат и чистоты в помещении зольник и очёлок можно не делать. Раньше их сгребали в закуток устья, тогда угли берёзы, клёна, вяза, дуба и осины сохраняли жар только сутки.

Приготовление пищи в чугунке на угляхИсточник yandex.net

Скорее всего, отсюда и пошло убеждение в том, что русская печь довольно привередлива в виде топлива. Но это не так – она работает на любом твёрдом топливе, в том числе на:

• хворосте;
• кизяке;
• валежнике;
• опилках
• соломе;
• торфобрикетах.

Загнеток, благодаря такой конфигурации выполняет роль экономайзера, где происходит следующее: дымооборот подогревает воздух, который и поступает в топку, не извлекая из него кислород и не препятствуя горению – смешивания тепловых потоков происходить не должно. По сути загнеток – это энергетический рекуператор (теплообменник).

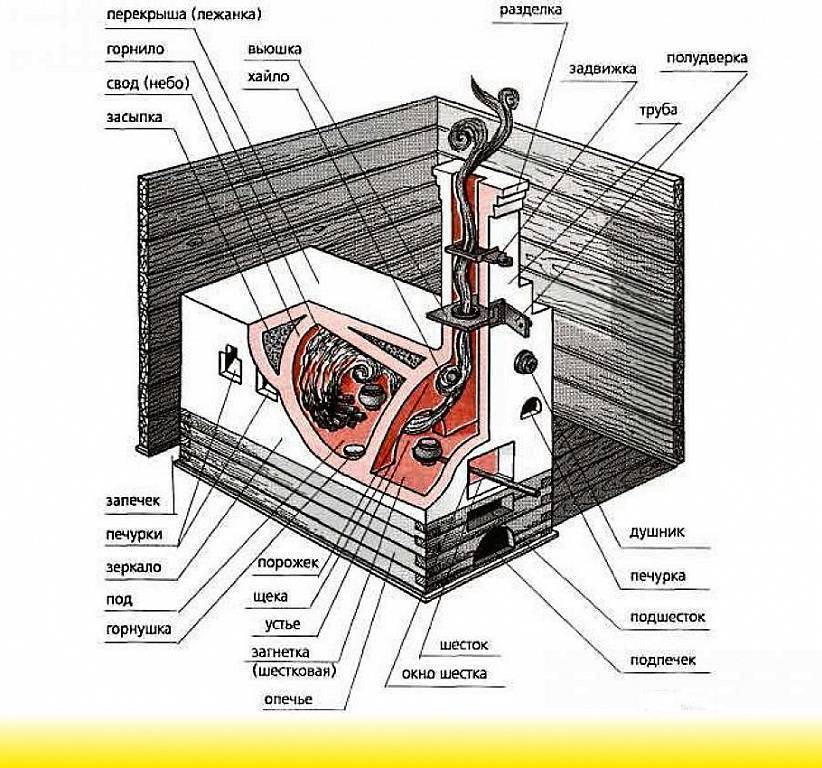

Перед тем как построить русскую печь, следует заранее свериться с размерами – это важно для того, чтобы сооружение не дымило, быстро не остывало и не использовало много дров. С этой же целью делают идеально гладкие своды хайла

Причём штукатурить их нельзя, поэтому кирпичи с внутренней стороны стёсывают и шлифуют до глянца – тогда не будет завихрений в перетрубье.

Дым из печи выходит в трубуИсточник stroyfora.ru

Пошаговая инструкция по кладке печи

Порядовка печи Кузнецова

При возведении проверяют горизонтальность рядов, вертикальность стенок и прямые углы. Кладут кирпичи с перевязкой швов.

Порядок сооружения:

• подготовка чертежей для кладки печи своими руками;
• нанесение разметки, устройство основания;
• приготовление раствора и выкладывание поддувала, топки;
• кладка тела печки с каналами, установка водяного бака;
• устройство канала для отвода дыма.

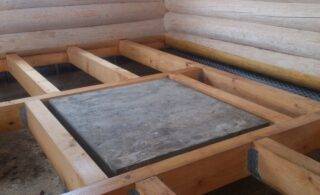

Разметка и устройство фундамента

Для кирпичной печи обязательно заливают фундамент

Для кирпичных очагов основание строят обязательно, т. к. сооружение отличается большим весом, а грунт или пол в доме не рассчитан на такую массу.

Правила строительства:

• фундамент заглубляют в землю не меньше, чем на полметра, чтобы печь не проседала, не кренилась от почвенной влаги при промерзании;
• габарит основания выбирают так, чтобы края выступали за пределы печи на 10 см с каждого бока;
• фундамент печи не связывают с основанием дома, между ними оставляют промежуток 5 – 6 см, который засыпают песком.

Материалом служит бетон, кирпич, бутобетон. Поверхность покрывают тремя слоями рубероида на битумной мастике или расплавленной смоле.

Возведение тела печи

Чтобы избежать выпадение углей, колосники устанавливают ниже дверцы

Размеры камеры сгорания выбирают по кубатуре загрузки дров. Внизу, на границе с поддувалом ставят колосники, их располагают ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

Ряды выполняют по схеме порядовки, чтобы получит каналы, проходимые для продуктов сгорания топлива. Кирпичи в размер отбивают с помощью кирки, молоток располагают в направлении от себя, элементы устанавливают на грань.

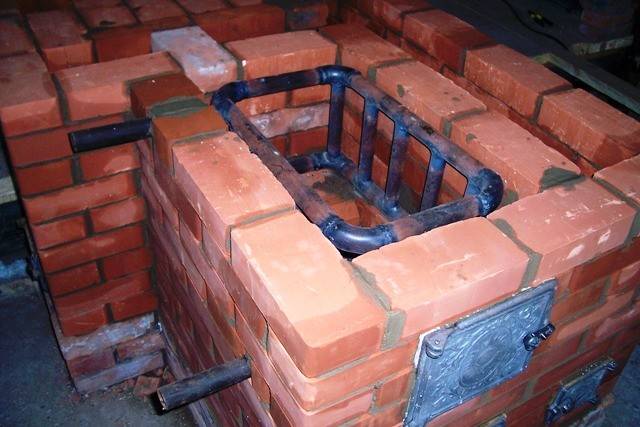

Котел для воды ставят, учитывая инструкции изготовителя. Внутренний котел окружают двумя слоями кадки, чтобы увеличить степень и скорость нагрева.

Строительство дымохода

Дымоход — это инженерная система в форме отвесной трубы для отведения дыма и создания тяги. Его монтируют так, чтобы тело не соприкасалось с элементами конструкции кровли.

Есть виды каналов:

• насадные, когда труба является продолжением печи и ставится над корпусом;
• коренные, если дымовой коллектор ставят на собственном основании, к нему от печки идут рукава;
• стеновые, которые находятся в капитальных вертикальных ограждениях дома.

Процесс кладки

Дымоход кирпичной печи прокладывают через потолок и чердак

Пошаговый порядок обустройства кирпичной печи:

1. Изготовление фундамента. Самый простой и надежный вариант — трубный или свайный. Опоры заглубляются ниже точки промерзания почвы, на оголовках устанавливается железобетонная плита.
2. Сухая укладка. Камни раскладываются на основании с учетом швов и подгоняются по размерам. Такой прием позволяет вести монтаж непрерывно, не тратя времени на подрезку.
3. Выведение первого уровня. Он делается сплошным высотой в 3 яруса. Сначала укладывается гидроизоляция, а уже на нее слой раствора толщиной 5 мм.
4. Формирование стен с отверстиями для поддувала, топки и каналов для лежака, если это предусмотрено проектом. Дверки крепятся сразу на проволоку, которую пропускают на 3 кирпича по сторонам с перепадом на 1 уровень.
5. Выполнение верхней панели. Она делается кирпичной или проем над топкой закрывается стальной плитой.
6. Строительство дымохода. Одновременно в него вмуровывается водогрейный котел или обогревательный контур.

После завершения кладки печь должна выстояться 7-10 дней, после чего она протапливается и отделывается.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

• Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
• Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
• Нагрев лежанок.
• Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

• отопительная печь прямоугольная;
• Т-образная;
• круглая печь;
• русская печь с лежанкой;
• малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров. Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

• Канальные с принудительным движением газов.
• Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

• Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
• Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
• КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
• Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

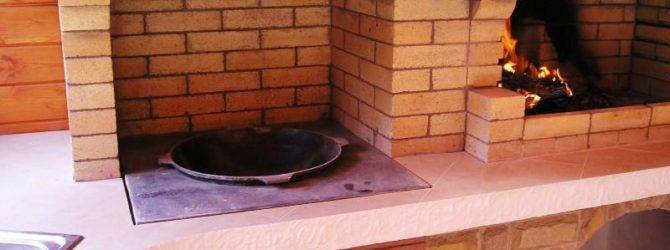

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

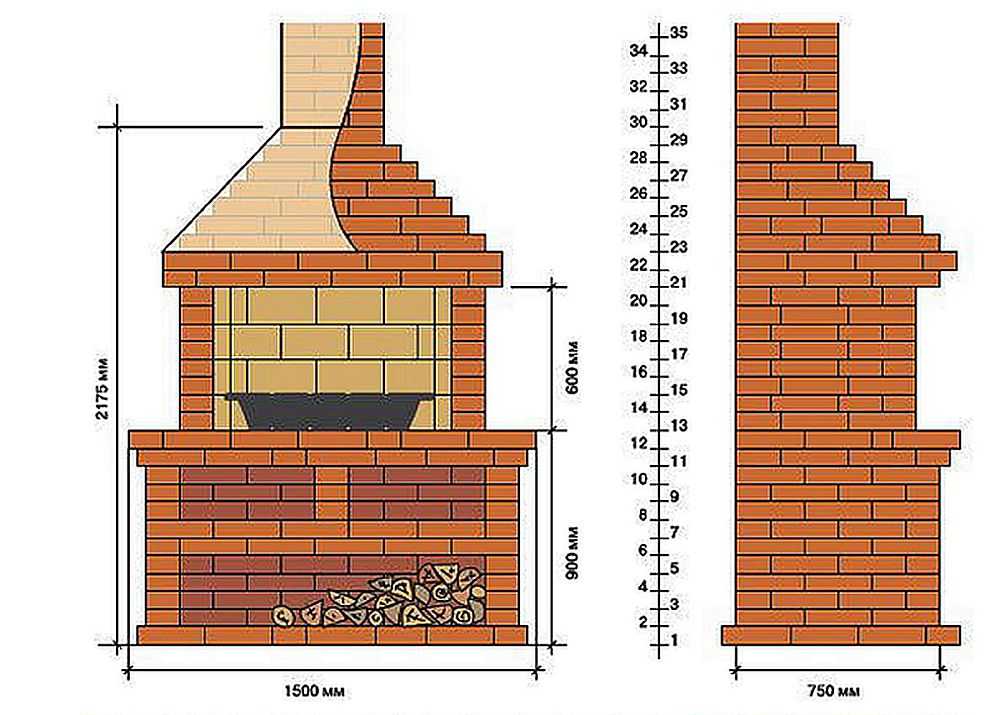

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

• достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
• выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.
