Подъемные ворота для гаража: виды, фото, особенности выбора

Тип подъемных механизмов

Тип подъема в воротах определяется в зависимости от параметров высоты.

Выделяют несколько вариантов:

Стандартный. Притолока в данном случае имеет высоту от 35 до 60 сантиметров. При таком подъеме используется комплектация стандартного типа. Наивысший показатель ширины ворот при таких характеристиках составляет 7 метров, а высота достигает 9.

• Пониженный. Высота притолоки варьируется от 15 до 35 сантиметров. В таком варианте происходит свисание нижней секции, она перекрывает проем сверху.
• Высокий. Высота притолоки должна быть не меньше 60 сантиметров. Для подключения автоматики в таком механизме используется исключительно привод осевого типа. Данный вид подъема предполагает более высокую стоимость составляющих элементов в сравнении с другими, а также более трудоемкий процесс установки.

• Наклонный (высокий или стандартный). Такой вариант предусматривается в тех случаях, когда происходит увеличение потолка к задней стенке помещения. При этом высота притолоки может быть от 0,5 до 1,5 метров. Данный тип считается самым дорогим среди остальных. К сожалению, иногда не получается обойтись именно без такого подъема.
• Вертикальный. Делится, в свою очередь, на два вида по расположению пружины: вверху и внизу. В любом из вариантов для автоматизации используют осевой привод. Стоит отметить, что такой тип возможно применять только на полотнах, вес которых не превышает 1 тонну.

Подобрать требуемый тип подъема поможет замерщик или консультант во время заказа конструкции. Для этого необходимо провести тщательные замеры проема. Чтобы выбрать максимально подходящую конструкцию, следует составить на бумаге схему вашего проема и проставить числовые значения.

То есть если высота притолоки оказывается недостаточной, то можно немного ее увеличить. Именно для этого устанавливается фальшпанель, которая имеет необходимые параметры, сверху проема. Такая хитрость позволяет сэкономить бюджет, поскольку стоимость стандартного подъема намного ниже, чем цена нетрадиционных вариантов.

Подъем секционных ворот осуществляется при помощи натяжения пружин.

Выделяют два вида данного механизма:

• С растяжными пружинами. Они располагаются по бокам изделия. Во время подъема происходит их растяжение, а в момент опускания они становятся в прежнее положение.

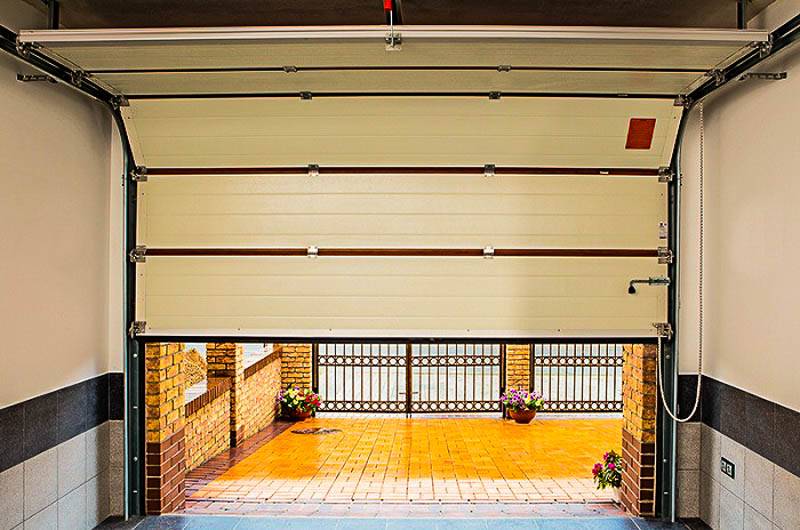

• С валовыми пружинами (торсионными). Над проемом установлен специальный вал. Когда ворота находятся в закрытом состоянии, пружины неподвижны. Когда происходит подъем полотна, они скручиваются. При этом происходит накопление упругости. Ее высвобождение осуществляется в момент опускания.

Чтобы определиться с выбором подъемного механизма, следует учесть некоторые факторы. Например, основным из них является наличие отопления в гараже. Для отапливаемых помещений целесообразнее использовать механизм торсионного типа, хотя стоимость его несколько превышает цену механизма с растяжными пружинами. Высокая цена компенсируется отличными эксплуатационными характеристиками.

Понятие о стандартных размерах гаражных ворот

На самом деле не существует стандарта величины гаражных ворот. Это обусловлено:

• Разнообразием транспортных средств, их марок;
• Предназначением (Например, ворота гаража промышленного здания, или у частного дома);
• Способом въезда в помещение;
• Разными производителями устанавливаются свои стандарты;
• Количество автомобилей, для которых возводится гараж;

Но не стоит беспокоится о сложности выбора. Сейчас у каждого производителя имеется каталог продукции, благодаря которому подгоняются параметры для легкового автомобиля. Нужно определиться, какой существует максимум и минимум. Здесь всё зависит от выбранного типа дверей. Стоит заметить, что у разных производителей схожи габариты одинаковых видов конструкций.

Усредненные размеры (миллиметры), где b – ширина, l – высота:

• b минимальная – 2200, но если гараж возводится под мотоцикл, то вполне достаточно 1800 мм;
• b максимальная – 3000;
• l проема – 2000;

Это параметры, подобранные к автомобилю средних габаритов, без учёта того, как въезжает транспорт, какой выбран тип конструкции.

На стадии создания проекта, выбрать оптимальные размеры помогут следующие правила:

• Габариты транспорта плюс примерно 30 см с каждой стороны, чтобы при парковке избежать повреждений;
• Если на крыше авто размещается багажник, то высоту стоит также увеличить на 30 см минимум;
• Количество автомобилей;
• Угол заезда транспорта. Чем круче поворот, тем шире проем;
• Производитель. Просмотреть его каталог продукции, после выбрать наиболее подходящий вариант;
• Тип ворот;

Руководствуясь ГОСТ можно найти еще рекомендации по монтажу, установке, эксплуатации.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

На какие критерии ориентироваться при выборе ворот для гаража

Выбор зависит от многих факторов:

• из какого материала построен гараж;
• есть ли стационарное отопление и подведена ли электрика;
• какое утепление гаража и климат в регионе;
• нужна ли надежная защита от взлома;
• сколько свободного места для удобного открытия створок;
• нужна ли калитка. В некоторых конструкциях частое открытие и закрытие полотна приводит к быстрой поломке автоматики, это нужно учитывать;
• возможна ли установка и ремонт конструкции своими руками и сколько стоит профессиональное обслуживание ворот от компании производителя;
• какие запорные системы можно установить.

В качестве вывода:

• если интересует низкая стоимость и высокая надежность, то приобретайте стальные распашные или подъемные гильотинные ворота;
• интересует теплоизоляция гаража – лучший выбор секционные ворота из герметичных утепленных секций;
• мало места в гараже и перед ним – подойдут роллеты и подъемно-поворотные конструкции;
• наибольшую надежность и защиту от взлома гарантируют все виды подъемно-поворотных и распашных ворот.

Типы и их особенности

Типы ворот различаются в зависимости от материалов, из которых они изготавливаются, и размеров. При достаточном опыте человек может самостоятельно их построить, хотя многие все равно выбирают более простой вариант – обратиться к специалистам. Также существует и иной вариант – приобретение всех требуемых комплектующих, из которых можно построить гараж любого вида.

Автоматические

Это самые распространенные виды гаражных ворот, которые получили свою популярность благодаря несоизмеримому удобству, по сравнению с механическими аналогами. Кроме практичности, автоматические ворота не позволяют проникнуть третьим лицам в помещение вовсе, поэтому их часто устанавливают на закрытых территориях для обеспечения максимальной безопасности. Большим спросом пользуются немецкие модели, отличающиеся своим высоким качеством.

Кроме того, что автоматические ворота отлично выполняют свое прямое предназначение, есть и ряд других плюсов:

• низкая теплопроводность, что позволяет поддерживать высокую температуру в помещении;
• благодаря компактной конструкции сохраняется площадь помещения;
• эстетичность.

Механические

Главный недостаток – отсутствие автоматической составляющей. То есть владельцу придется самостоятельно открывать и закрывать их. Несмотря на недостатки, такие ворота также довольно популярны у тех, кто не желает переплачивать, ведь цена намного ниже автоматических аналогов. Можно приобрести как вертикальные, так и горизонтальные модели. Всегда есть возможность оснастить конструкцию автоматическим механизмом. Популярностью пользуются ворота немецкого производства.

Важно! Стоит приобретать автоматические механизмы лишь европейских производителей, так как неизвестные китайские бренды не смогут обеспечить производство качественных товаров. К тому же механизмы популярных брендов намного легче починить благодаря наличию оригинальных деталей, доступных в любой хорошей мастерской

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см.

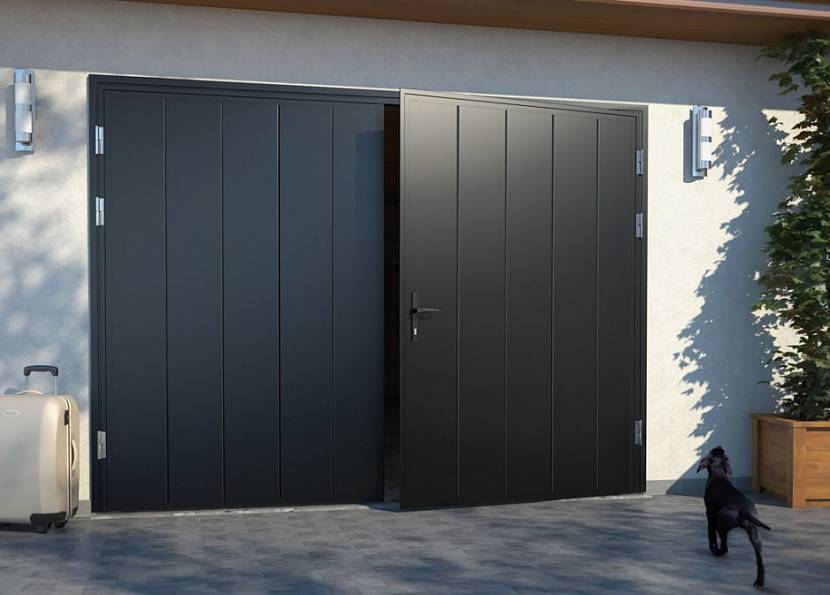

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

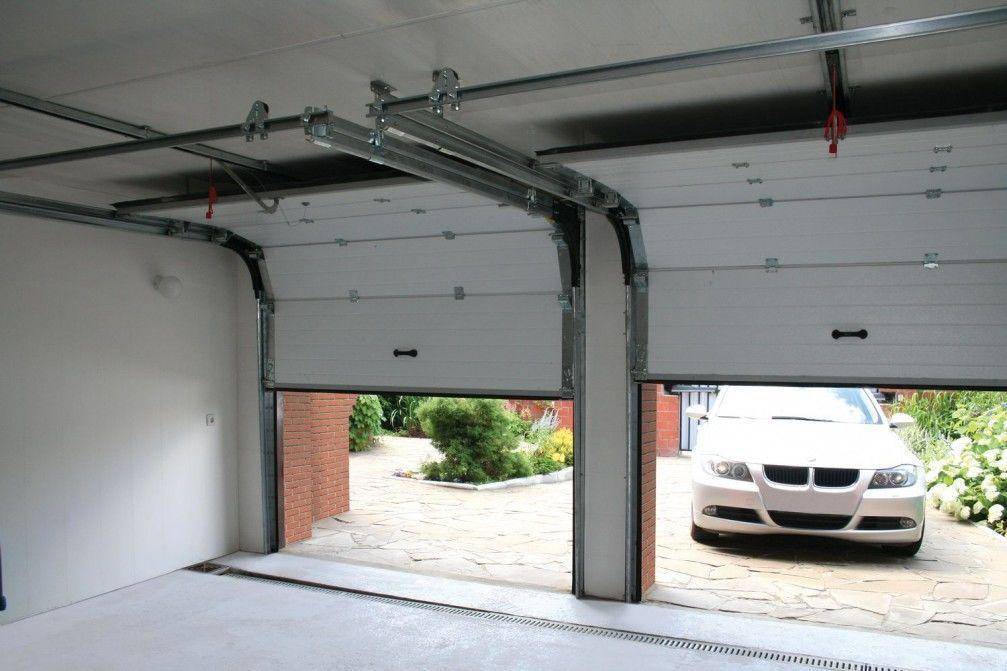

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Руководство по изготовлению

Самодельные секционные или поворотные ворота начинают создавать с оборудования проема.

Для этого нужно вкопать в землю или вставить вертикально в пол на глубину 3 см брусья с сечением 120х80 мм, служащие опорой.

Если хочется, чтобы конструкция была максимально надежной, то брусья рекомендуется погрузить еще глубже. Вертикальные балки, как и горизонтальные, требуется фиксировать на месте посредством болтов.

Теперь необходимо браться за сборку рамы под потолком: отступить от проема на расстояние, равное длине ворот, и выполнить монтаж горизонтальной балки для направляющих.

Этот элемент важно расположить параллельно балке в проеме. При этом надо проследить за тем, чтобы устанавливаемый брус был одинаков с ней по длине и высоте

Иначе устройство для открытия и закрытия гаража получится скошенным.

Фото:

Схема

Следующий шаг в изготовлении своими руками ворот – сборка и монтаж направляющего рельса. Он сооружается из двух металлических уголков посредством сварочного аппарата.

Промежуток между вершинами этих элементов во время их соединения должен быть под контролем.

После того как будет изготовлено 2 рельса, следует приступить к их фиксации на верхние балки. В этом деле помогут саморезы и фурнитура из надежного металла.

Далее, чтобы изготовить стандартные поворотные или секционные ворота, нужно заняться сооружением костяка для полотна.

Полотно прослужит длительный срок, если прикрепить к каркасной конструкции в поперечном направлении несколько балок.

Потом к верху костяка ворот полагается приделать ролики – устройство, позволяющее полотну перемещаться.

Следующее, что нужно сделать своими руками, – это обшить полотно специально приготовленным для этого материалом. При этом следует пользоваться крепежными элементами.

Далее выполняется установка подвижных кронштейнов на 2 балках, служащих опорами. Они фиксируются на месте уголками.

Видео:

Кронштейны необходимо прикреплять рычагами из швеллеров, задача которых – проталкивать створки ворот к верху.

После описанных выше действий осуществляется монтаж пружин. Их нужно прикрепить внизу опор в двух местах: к оконечности швеллера и кронштейну.

Желательно, чтобы пружины, установка которых была выполнена своими руками, были дополнительно зафиксированы регулятором натяжения.

Последняя задача по сооружению гаражных ворот – это монтаж всех деталей, покрытие полотна утеплителем и украшение обшивки декоративным материалом.

При желании стандартные гаражные ворота можно усовершенствовать, выполнив монтаж электропривода, укомплектованного устройством, принимающим сигнал, и пультом управления.

Видео:

Он позволит открывать и закрывать дверную конструкцию автоматически. От взлома секционные ворота, сделанные своими руками, поможет уберечь установка защитной системы.

Гаражные ворота подъемного типа, к самостоятельному изготовлению которых прибегают довольно часто, считаются очень удобными.

Чтобы соорудить их, нужно воспользоваться определенными материалами и инструментами, узнать стандартные параметры и сделать чертежи. Сборку и монтаж подъемно-гаражных ворот следует выполнять строго по инструкции.

http://triumphsk.ru/ полимерное покрытие для бетонного пола цена. triumphsk.ru

Размеры, схемы и чертежи

Изготовить самостоятельно секционные ворота для гаража не получится, панели придется покупать. При этом конструкция, произведенная на высокоточном промышленном оборудовании, отличается большей прочностью и качеством работ.

Можно попробовать самостоятельно установить купленное изделие, но это требует больших усилий и серьезной инженерной подготовки. Размеры гаражных секционных ворот состоят из нескольких важных параметров. Необходимо знать следующие величины:

1. Ширину проема. Она зависит от ширины автомобиля и желания владельца. Обычно оставляют приблизительно 30 сантиметров по бокам ворот.
2. Высота гаражного проема. Учитывается высота транспортного средства. Конечно, машины отличаются габаритами – для высокого внедорожника предусматриваются соответствующие проемы.
3. Высота притолоки. Это расстояние от верхнего края проема ворот до потолка. В случае с секционными воротами, чем больше этот показатель, тем лучше, но он не может быть менее 40 сантиметров, поскольку, поднимаясь, конструкция располагается именно под потолком.

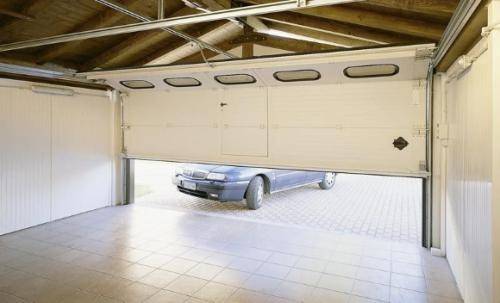

4. Глубина гаражного строения. Она должна позволить установить необходимое оборудование. Ведь по краям проема проводится установка вертикальных направляющих, которые, плавно изгибаясь, образуют потолочную конструкцию для подъема.

Для удобства изделие можно заказать с дверью. Такой вариант очень удобен, он позволяет пользоваться калиткой, входить и выходить из гаража, не поднимая ворота. Ее можно сделать с порогом или без него. Дверь без порога предпочтительней, поскольку, чтобы затащить в гараж тяжелые грузы, мопед, мотоцикл, не нужно прикладывать усилий и полностью открывать гаражный проем.

Конструкция сендвич-панелей позволяет, в случае установки двери, избежать зазоров, щелей, ворота сохранят свои тепло- и шумоизоляционные свойства.

Дополнительные комплектующие

Только после окончательной проверки работы системы можно начинать грунтовать и окрашивать. Для обеспечения безопасности следует внизу монтировать замок.

Грунтовка должна быть антикоррозийной, специально для металлических поверхностей. После высыхания, окрашивают молотковой краской. Она отличается устойчивостью к атмосферным явлениям, защищая металл от разных осадков.

Монтаж завершается присоединением дополнительных деталей. Это ручки, замки, задвижки для фиксации. Ручки нужны для удобства открытия/закрытия. При наличии, не потребуется зацеплять края створки. Рекомендуется ставить их внизу щита – снаружи и внутри.

Вариант запора

Когда у сооружения есть калитка, допустимо оборудовать задвижку с внутренней стороны, чтобы обезопасить имущество, находящееся в гараже. Так створку получится открывать только изнутри. Часто подобное решение реализуется, когда гараж и дом изнутри соединяет дверь.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Преимущества и недостатки

Любые механизмы имеют определенные плюсы и минусы, на которые следует обратить внимание еще до покупки. Секционные ворота в данном отношении также не являются исключением

При их установке попасть внутрь удастся только при прорезывании полотна. Однако проделать все это без шума не получится.

Следующим положительным критерием становится износоустойчивость конструкции. Но для того, чтобы она прослужила действительно долго, следует покупать ворота из качественных оцинкованных металлов.

Кроме того, как было указано выше, они обеспечивают утепление помещения. При этом размеры таких конструкций оставляют больше свободного места, чем другие виды. Данный параметр подбирается при замерах проема. После этого делается выбор соответствующего типа. Следующим плюсом можно считать легкость управления. Для этого некоторые владельцы устанавливают автоматику для секционных ворот.

В целом, данный тип конструкции вобрал в себя все положительные качества ролетов и распашных ворот. Однако в сравнении с рольставнями, секционные ворота имеют более высокий показатель надежности.

Несмотря на все перечисленные преимущества, такие изделия все же имеют определенные недостатки.

Вот перечень некоторых из них:

• Большой вес. Это не самый главный минус, поскольку практически все подобные конструкции достаточно тяжелые;
• Немного завышенный расход материалов;
• Возможность определенного затруднения при въезде в гараж. Чтобы ворота открылись, вам придется выходить из машины на расстоянии около 1,5-2 метров от линии установленной конструкции;
• В открытом состоянии забирают около 30 сантиметров высоты в проеме;
• При серьезном повреждении полотна требуется полный демонтаж.

Стоит отметить, что эти недостатки все равно не меняют отношения пользователей к таким механизмам. Они заслужили доверие и считаются весьма практичным и удобным решением.
