Подпитка системы отопления. Схемы подключения и принцип работы

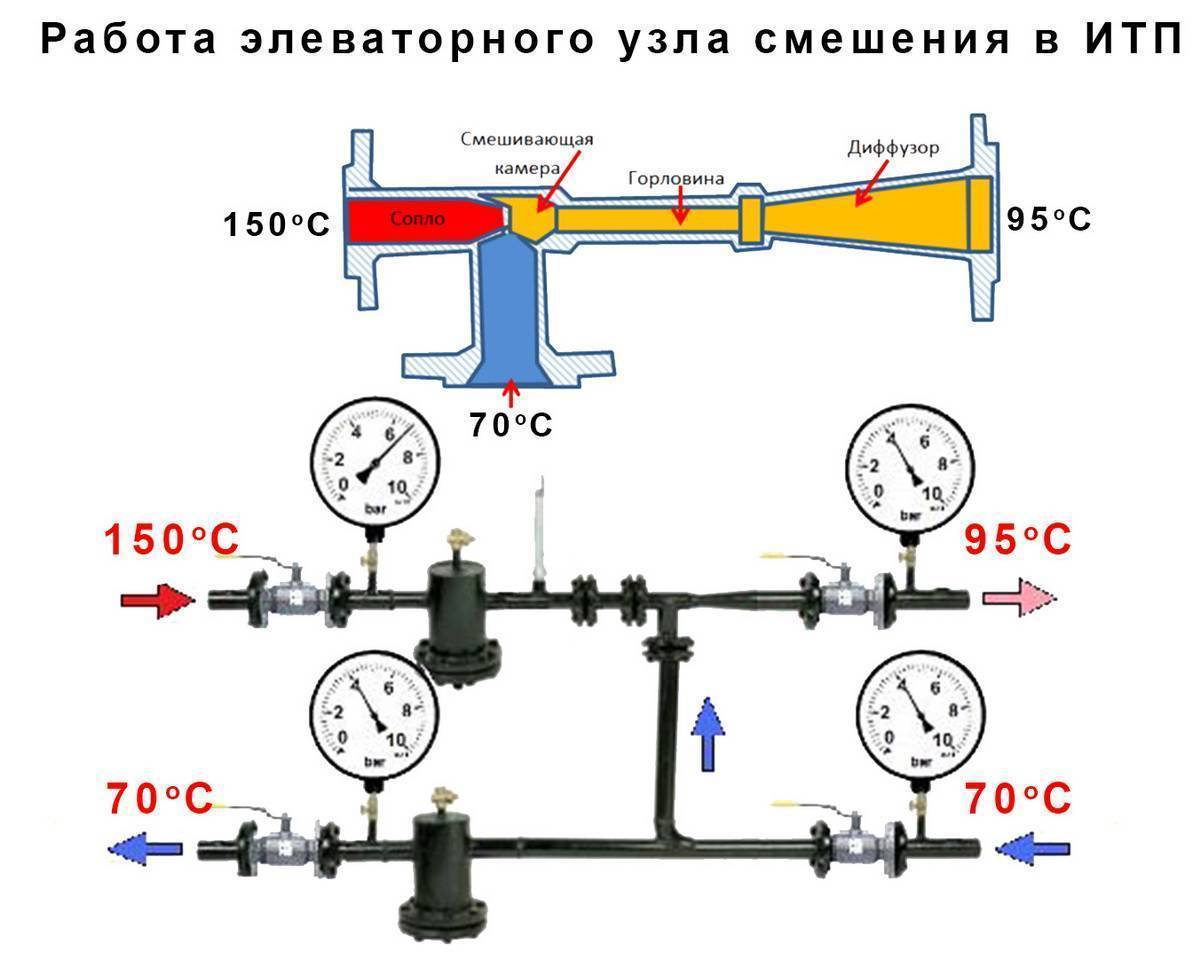

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

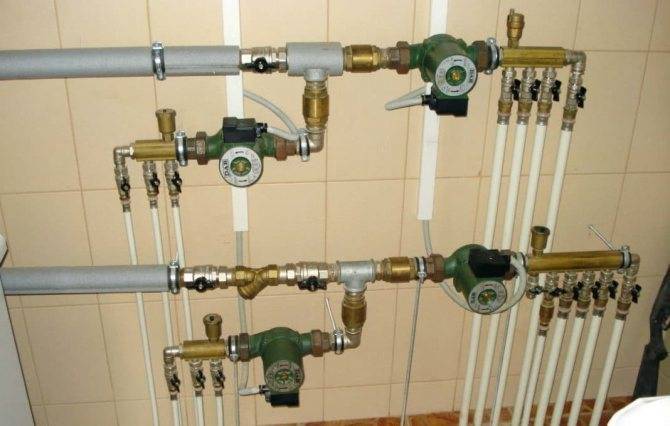

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Н_ст.

1. Крайне простое устройство, легко изготовить своими руками.
2. Может годами функционировать, не вызывая никаких нареканий от пользователей.

1. Коррозия повреждает расширительный бачок в первую очередь.
2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Н_ст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает. Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса. Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Виды

Автоматические подпиточные системы бывают различных видов со своими преимуществами и недостатками.

Электрическая

Самой популярной является электрическая система. Преимущество такой установки в том, что ее монтаж не требует особых усилий. Кроме того, этот вид обходится дешевле. При этом электрическая система очень качественно исполнена и способна прослужить много лет.

Схема работы очень проста. Необходимо монтировать подпиточный клапан и поместить метрический датчик (манометр) в отопительную установку. Затем нужно определить, какой исполнительный механизм и насос будут использоваться для автоматической подпитки. Таким механизмом может быть электрический клапан, задвижка или даже вентиль.

Принцип работы подпитки

Принцип работы подпитки Подпитка нужна для восстановления объема или давления в отопительной системе. Когда устройство добавляет рабочую жидкость, оно автоматически останавливается после выравнивания основных показателей. Чаще всего оборудование соединяется с холодным водопроводом, оттуда забирается жидкости. Другим вариантом служит накопительная емкость, тут приходится вручную пополнять запас, и обычно она предназначена для синтетических средств.

Разработаны два вида подпитки отопления:

1. Ручной. Предназначен для небольших замкнутых контуров, в которых происходят малые скачки давления. Для своевременного обнаружения утечки применяют манометр. Когда напор падает, открывая соответствующий кран подают воду, тем самым восполняются потери. Жидкость перетекает между трубами либо самостоятельно, либо при помощи специального насоса. Бюджетные решения имеют в расширительном баке переливную трубу, когда вода доходит до этой отметки подачу жидкости прекращают. Единственным минусом такого устройства служит необходимость постоянного надзора и опыта выполнения процедуры.
2. Автоматическая. Оборудование самостоятельно обрабатывает данные с манометра. При достижении критической отметки открывается клапан подачи рабочей жидкости. Как и при ручном управлении, давления в холодном водоснабжении иногда недостаточно, поэтому устанавливают насосы. Когда потери воды в системе отопления восстановлены клапан перекрывается. Преимущество перед ручным методом является автоматизация процесса. Уезжая из дома на несколько дней, не нужно беспокоиться что котел перегреется или выйдет из строя. Недостатком можно считать увеличение расходов на электричество.

Необходимость в подпитке возникает не всегда. Чтобы оборудование не простаивало его можно использовать и в других целях. Оно способно заполнить трубопровод водой или синтетическим теплоносителем. Пригодится оборудование в начале отопительного сезона, когда проводят опрессовку всей системы. А также устройство пригодно для промывки труб, сброса воды или ее фильтрации от грубых частиц.

5 Принципы безопасного использования

В процессе эксплуатации очень важно правильно производить заливку воды и частичную дозаправку. Необходимо следовать простым рекомендациям:

1. 1. При пополнении системы нужно раскрыть вентиль на ¼ хода рычага и проводить дозаправку медленно. Такие действия позволят предотвратить образование воздушных пробок и скачков температуры.
2. 2. Если производится заправка с нуля, тогда ее нужно делать при выключенном насосе и неработающем теплогенераторе.
3. 3. Нужно определить давление в расширительном бачке, а также проверить все радиаторы, повернув краны Маевского для выхода воздуха.
4. 4. Если система оснащена современной электроникой, следует внимательно изучить инструкцию и пункты, касающиеся заправки. В некоторых случаях нужно включить специальный режим.
5. 5. Избыток давления с легкостью сбрасывается через воздухоотводчик.

Подпитывающий клапан необходим для поддержания стабильного уровня теплоносителя в системе отопления. Выбор и установка этой детали не представляют никакого труда. Соблюдение простых правил эксплуатации позволит добиться исправной и долгой работы оборудования.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

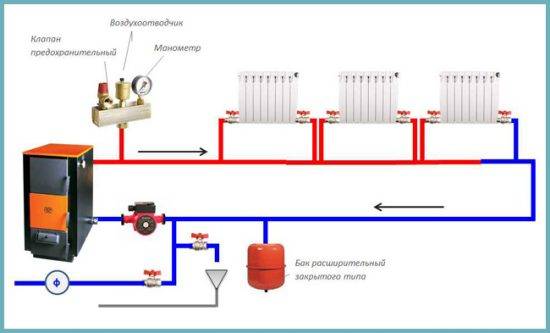

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

В каких местах устанавливать ?

Клапан подпитки, равно как остальные технологические составляющие системы, должен устанавливаться лишь в строго отведенном для него месте. Рассмотрим основные требования, которые выдвигаются к установке данного устройства.

Нормы и рекомендации СНиП при монтаже отопительных систем

Ранее мы рассказывали о том каким нормам и рекомендациям СНиП следует придерживатся при монтаже отопительных систем, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

• Все подпитывающие клапаны в обязательном порядке комплектуются манометрами!
• Подпитка системы отопления, точнее, сам клапан, нужно оборудовать в том месте сети, где напор рабочей жидкости минимален. Если же говорить о системах закрытого типа, то в них таким местом является именно вход рядом с насосным оборудованием.
• Во избежание попадания воды из сети в линию подпитки рекомендуется еще и дополнительно установить запорный кран.
• Если устанавливается клапан с контролем механического типа, то обязателен монтаж и арматурной задвижки либо крана. Монтировать их нужно между линией, подающей холодную воду, и самим отопительным контуром.
• В случае если насос циркуляции добьется давления, превышающего давление, созданное клапаном подпитки, необходимо также в обязательном порядке установить повышающий насос.

Для более детального ознакомления с процессом советуем посмотреть тематический видеоматериал.

Видео – Подпитка отопительной системы

Разновидности подпитки: механика и автоматика

Существует два способа управления подпитывающим устройством:

• механический;
• автоматический.

Способ управления №1 целесообразен там, где используются маленькие отопительные системы. В подобного рода магистралях все перепады давления рабочей жидкости регулируются посредством специальных мембранных баков. При этом намного проще возобновить потери теплоносителя путем ручного открытия крана на трубопроводе, подающем холодную воду. Этот способ предельно прост, но сопряжен с определенными неудобствами: для выполнения таких, казалось бы, простых манипуляций требуется опыт, кроме того, нужны соответствующие технические навыки и познания.

Обратите внимание! Если имеет место использование механического клапана, вам придется самому заниматься контролем внутрисистемного давления в сети замкнутого типа. А если объем рабочей жидкости чересчур увеличится, то это чревато аварийными ситуациями

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями. Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

И на это обязательно следует обращать внимание при выборе того или иного типа подпитывающего узла

Более детально ознакомиться с техническими параметрами клапанов, а также их среднерыночной стоимостью, можно из приведенной ниже таблицы.

Таблица. Сравнительная характеристика популярных подпитывающих клапанов

Наименование	Материал	Тип	Диаметр, см	Предельная температура	Диапазон регулировки	Цена
Honeywell VF04 1/2 E	Латунь	Механика	1,5	70 градусов	До 6 бар	2600 рублей
ІСМА 1/2	Латунь	Механика	1,5	90 градусов	До 4 бар	1350 рублей
Meibes Fuelly 1/2	Латунь	Автоматика	1,5	–	0,43 бар	1710 рублей
Tiemme 1	Латунь + пластмасса	Автоматика	3	–	До 1,5 бар	3680 рублей
Caleffi 1/2	Латунь + пластмасса	Автоматика	1,5	65 градусов	До 4 бар	3520 рублей
Watts Alimat Alomd 1/2	Латунь + пластмасса	Автоматика	1,5	–	До 4 бар	3750 рублей

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

• тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
• тарельчатый (пружинный) обратный клапан;
• кран шаровой;
• соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

1. Тройник врезается в обратку отопления после циркуляционного насоса.
2. К отводному патрубку тройника подсоединяется обратный клапан.
3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.

Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:
