Как правильно последовательно подключить розетки в квартире

Виды электропроводок

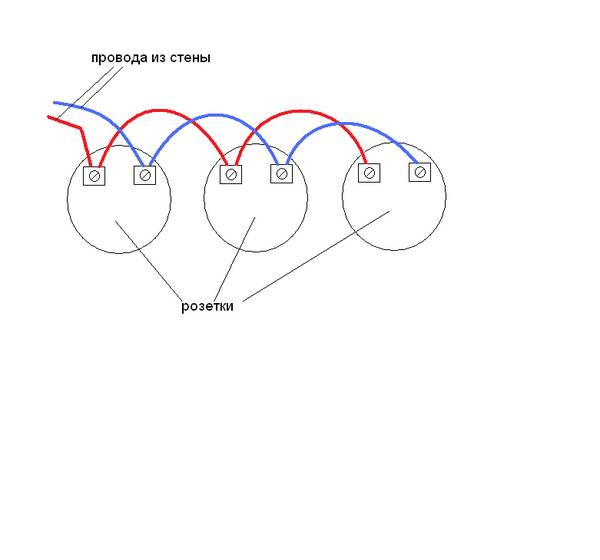

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

  • Надежная защита от механических повреждений.
  • Безопасность эксплуатации электропроводки.
  • Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

  • Простота обслуживания и восстановления.
  • Доступность при необходимости подключения промежуточной розетки.
  • Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

Параллельное соединение с выключателями

Господа, пожалуйста, сильно не ругайтесь и не смейтесь, сейчас будет вопрос от блондинки)) В общем, хочу сделать лампочки на кухню, 3 штуки. Соединение параллельное (по понятным причинам), а выключатели хочу отдельно у каждой лампочки. Т.е. типа гирлянда, у которой при каждой лампочке — свой выключатель. Смотрела на Ютюбе, как подключить трехклавишный выключатель, но применить это к своей ситуации — знаний и понимания не хватает. Да, включаться все это счастье, как и гирлянда, будет в розетку, земли у меня в доме нет.

Annechka , без обид — почему Вы такой вопрос задаёте?

Annechka написал: Смотрела на Ютюбе, как подключить трехклавишный выключатель, но применить это к своей ситуации — знаний и понимания не хватает.

Сделал дело — главное увернуться от благодарности.

megrad , в смысле, почему. Потому, что не понимаю. Нет, я же говорю, мне такой вариант понятен, но он через распределительную коробку, а мне нужно, чтоб была «гирлянда» и при каждой лампочке — выключатель, а не один, в который сходятся все провода.

Да пожалуйста — И даже ближе к вопросу —

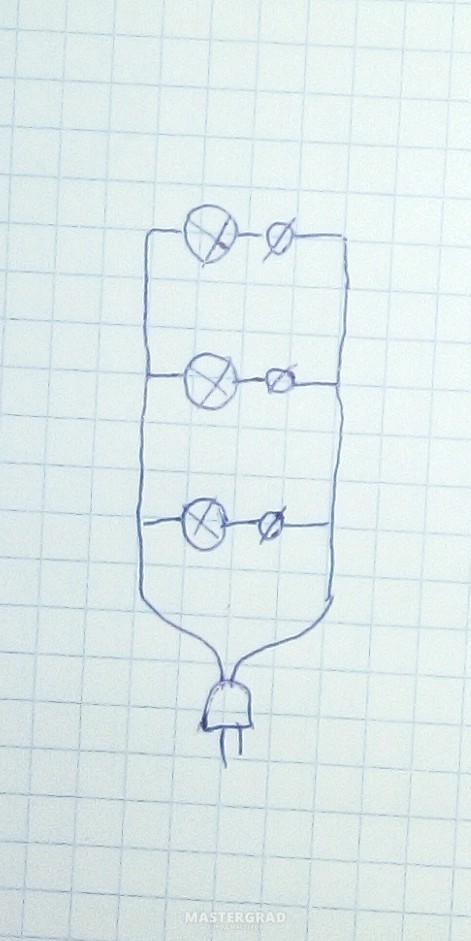

Annechka , нарисуйте на бумажке как должно выглядеть это все. Дизайнерский набросок. И как оно размещается в интерьере. Сфотографируйте и сюда эскиз. Чувствую, вы с местными мастерами пока что на разных языках говорите.

Annechka , на что больше похоже?

Выберите в сети картинки выключателей и ламп (патронов, светильников), покажите. Или свои сфотографируйте. Как подключать хотите, в розетку или стационарно «в стенку»?

Почему хозяйка этот вопрос задаёт?

Кстати какой, типа ?

Сделал дело — главное увернуться от благодарности.

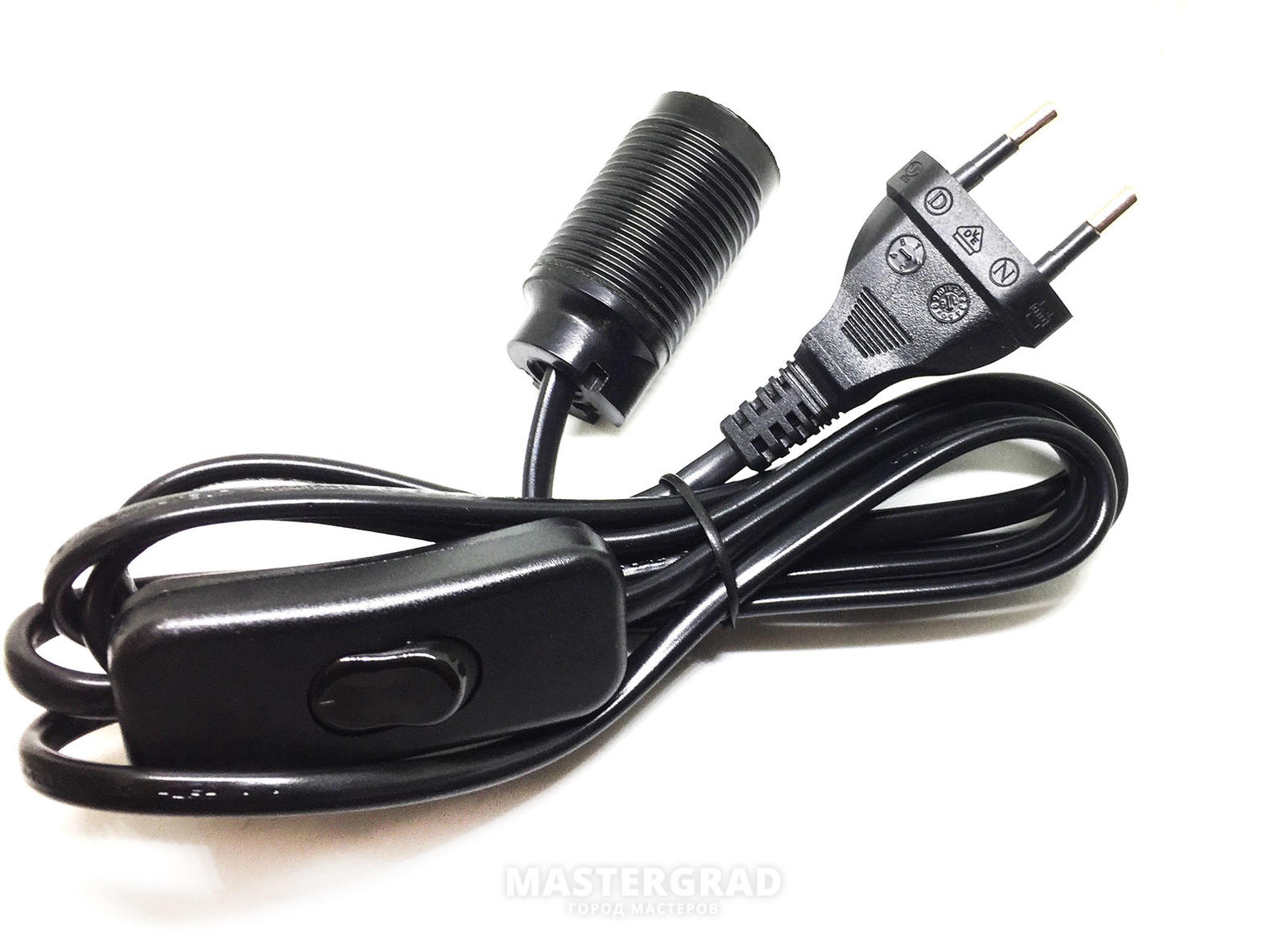

Annechka , покупаете три шнура с выключателями и патронами

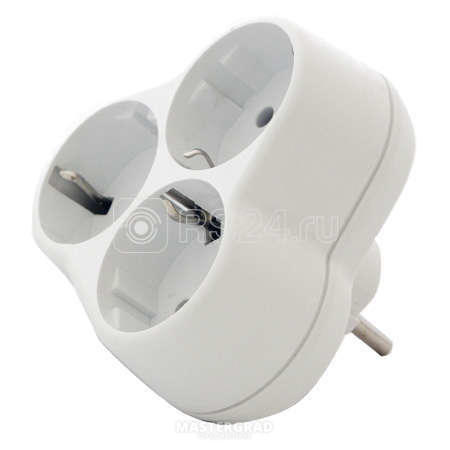

тройник или удлинитель с тремя гнездами

лампочки, (плафоны — по желанию.) Лампочки в патроны, вилки в тройник, тройник — в розетку. Бинго!

dokar , я думала о патроне с выключателем, но ни с цепочкой (светильник будет на гибкой ноге), ни с клавишей (видела только на е27, а я хотела е14) не подойдёт. С лампочкой с дистанционным управлением — тем более, да и дорогие они, заразы.

Мишутк , это Вы правы, так и надо было сделать изначально! Просто пока ещё есть идея, а до ее воплощения — заделывание дыр в стенах, поклейка обоев и много прочей ерунды. С дырами, обоями и ерундой все и так понятно (просто надо брать и делать), вот я и принялась обдумывать остальные детали. Однако Вы меня поняли)) Вот второй вариант — идеально. Кажется)) Я знаю, как подключить лампочки параллельно, это легко, и, если бы на них нужен был один выключатель — вообще не вопрос. Сейчас ещё попробую все-таки нарисовать именно внешний вид, чтобы удостовериться в том, что я все правильно поняла в Ваших схемах. Художник из меня, извините, не очень)) Провод, вообще, скорее всего, будет внутри ноги. Впрочем, дизайн ещё на стадии разработки))

BV , не, ну это какой-то совсем вариант для. ))) Я ж не ставлю себе целью опутать все помещение проводами, тройниками, бррр)) Мне и способ с подключением трехклавишного выключателя именно потому не подходит, что я не понимаю, как там избавиться от трёх проводов, тянущихся к коробке.

megrad , давайте мы вопрос про почему лучше обойдем стороной)) Ну его)) Да, выключатель именно такого типа.

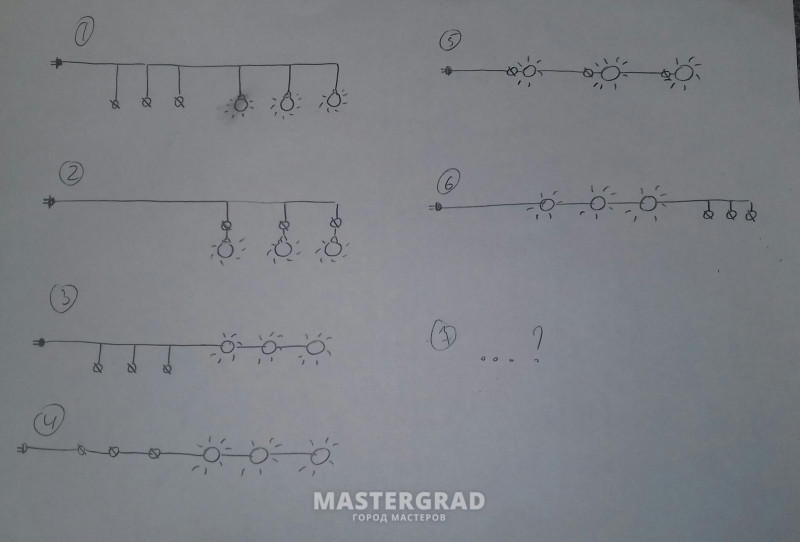

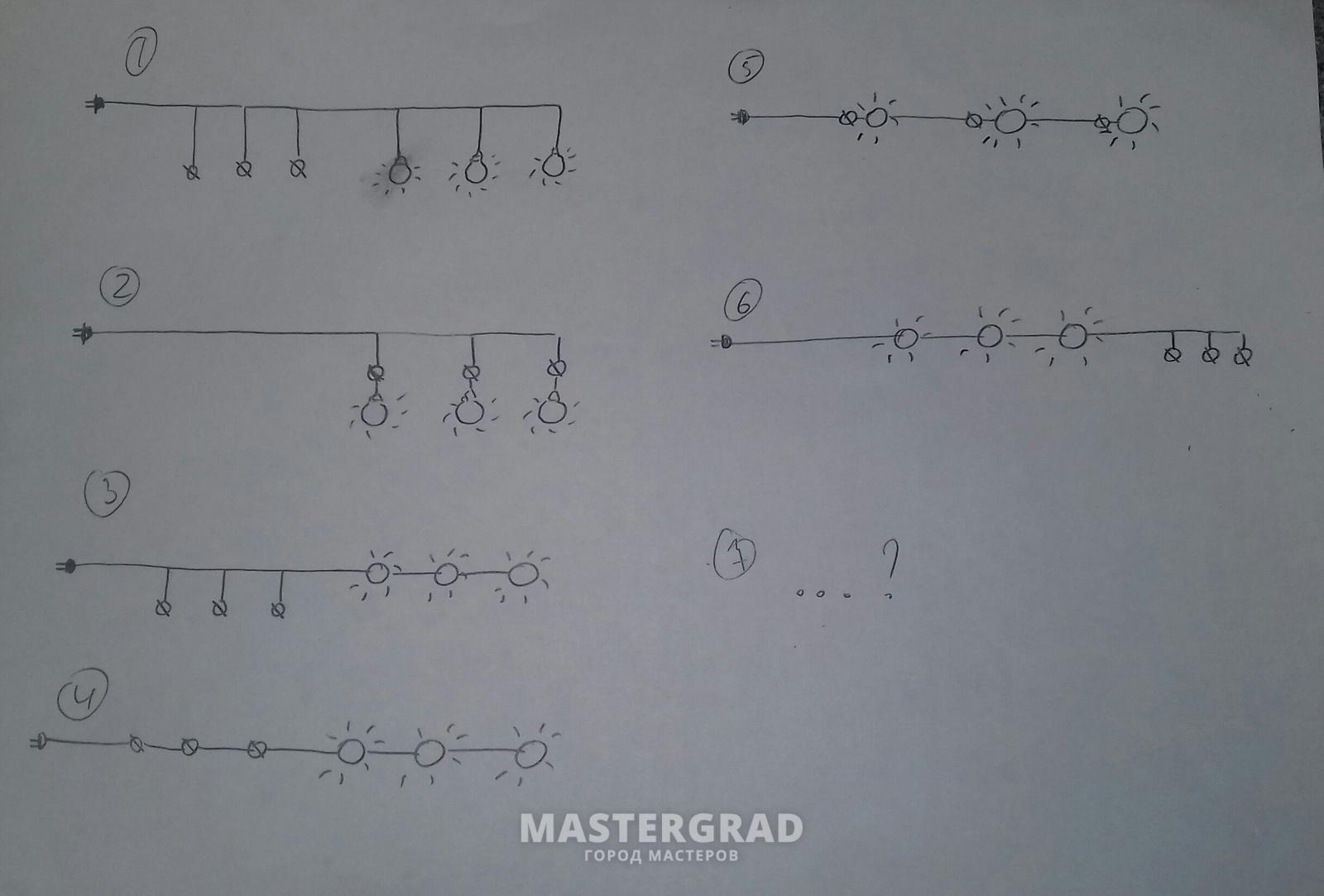

Мишутк , а, до меня, кажется, даже дошла схема. Если правильно, то у меня будет ещё пара уточняющих вопросов, ну а если нет. ))

вилки отрезаете (такие шнуры с плафонами и выкл идут в комплекте с вилками)

и одну разборную вилку.

шнуры на концах по 10см разделяете на провода в изоляции. берете из каждого шнура по 1 проводу — всего 3, зачищаете 10мм, скручиваете и зажимаете винтом в 1 контакт вилки. Три оставшиеся провода аналогично в другой контакт вилки. собираете вилку. Докупаете плафоны по вкусу, прикручиваете. Крепите на штангу. Все.

голоса

Рейтинг статьи

Особенности шлейфового соединения

Шлейфовое соединение применимо как к отдельным розеткам, так и к их группе в одном блоке. Пример последнего соединения показывает рисунок 2.

Рисунок 2. Шлейфовое соединение розеток одного блока

При построении “шлейфовой” части системы розеток, кроме определенного уровня эстетических показателей необходимо обязательно обеспечить:

  • защиту от перегрузок кабелей шлейфа;
  • требуемый уровень эксплуатационной надежности.

Защита от перегрузок, что является гарантией от возгорания кабеля, предусматривается еще на этапе планирования сети и касательно линейной части проводки достигается:

  • выбором соответствующего сечения токопроводящих жил кабеля (лучше всего для этого брать кабель с жилами сечением 2,5 мм2);
  • применением кабелей проверенных производителей, которые не занижают сечение жилы относительно значения, указанного на маркировке продукции.

Эти мероприятия дополняют правильным выбором порога срабатывания защитного автомата.

Рисунок 3. Варианты шлейфового соединения розеток (сверху — правильное, снизу – неправильное). Заземляющий провод условно не показан

Необходимый уровень эксплуатационной надежности формируемого шлейфа достигается тем, что розетки нельзя соединять проводом последовательно, т.е. так, как показано на нижнем рисунке 3.

Единственный допустимый способ подключения к шлейфу – только с помощью отводов (рисунок 3 сверху). Одновременно такой подход гарантированно сохраняет непрерывность заземляющих цепей.

Нижняя по рисунку 3 схема работоспособна в нормальном режиме. Однако, в ней при отгорании контакта одной из розеток следующие за ней по шлейфу обесточиваются из-за разрыва цепи.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

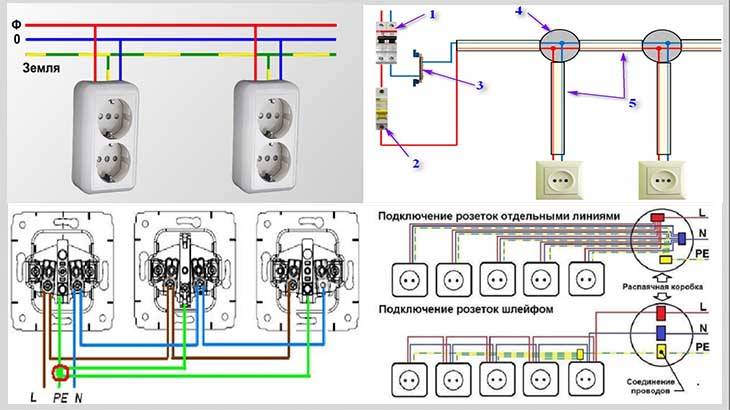

На схеме обозначены цифрами:

1 – общий автомат;

2 – тот, что отключает фазу на конкретной линии;

3 – нулевая шина;

4 – распределительные коробки, отдельные для каждой розетки;

5 – кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это – главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу – по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У  жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку,  в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

 Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.Но повторюсь – это редкий случай.

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Параллельное соединение проводников

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

  • освещение в больших торговых залах;
  • бытовые электроприборы в квартире;
  • компьютеры в кабинете информатики;
  • вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

  1. Напряжение при параллельном соединении в любых частях цепи одинаково:

    U = U1 = U2 = … = Un.

    Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.

  2. Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках:

    Iэкв = I1 + I2 + … + In.

    Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.

  3. Общее сопротивление цепи определяется по формуле:

    1 / Rэкв = 1 / R1 + 1 / R2 + … + 1 / Rn.

    Для двух параллельно соединенных проводников формулу можно записать иначе:

    Rэкв = (R1 · R2) / (R1 + R2).

Если n одинаковых проводников, каждый из которых имеет сопротивление R1, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

Rэкв = R1 / n.

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

  1. Определим общее сопротивление при параллельном соединении проводников:

    R = (R1 · R2) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.

  2. По закону Ома определим силу тока в цепи:

    I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

  1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
  2. Демонтировать крышку с розетки.
  3. Извлечь прибор, освободив удерживающие контакты.
  4. Подключить проводку к новой розетке.
  5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
  6. Установить новую розетку на место.
  7. Выполнить отверстие в крышке для кабеля.
  8. Прикрутить крышку на место.
  9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

Как из одной розетки сделать несколько: все способы

Когда на ограниченной площади комнаты необходимо использовать несколько потребителей электроэнергии, наличия одной розетки недостаточно.

При временном подключении приборов лучшим выходом из ситуации будет использование бытового удлинителя с блоком розеток, оснащённого устройством защиты от перегрузок. Если же дополнительное оборудование размещается стационарно или подключается часто, кабель удлинителя на полу – неудобство, а вставляемые в розетку тройники из штепсельных разъёмов выпадают.

В ряде случаев решить проблему можно реконструкцией имеющейся точки подключения – вместо одной розетки установить несколько. Операция эта технически не сложна, но не всегда разрешена к исполнению, поэтому рассмотрим, в каких случаях такая модернизация безопасна, и как её выполнить правильно.

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

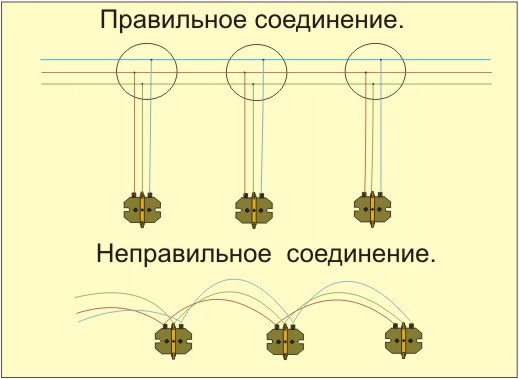

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

Основные стандарты физической части монтажа розеток

Занимаясь установкой розетки нужно знать что подключить, куда, при чём тут электропроводка, чего нельзя делать своими руками, и чего нельзя делать никогда. Правильно? Извините, нет – неправильно! Несмотря на то, что розетка, прежде всего электротехническое изделие, именно физика монтажа и крепления этого оконечного изделия очень важна.

Давайте (пока без электричества) посмотрим, какие ошибки могут подстерегать в этом нехитром, но очень хорошо детализированном рабочем процессе:

  • Основным крепёжным элементом розетки является несущая рамка. Это металлический квадрат, на котором смонтирована начинка;
  • Фиксация в стене осуществляется за счёт распорных скоб (внутри розетки) истопорных шурупов , которыми рамка и подрозетник соединены в единое целое;
  • Подрозетник при этом надёжно закреплён в стене.

Какие основные ошибки допускают начинающие электрики, выполняя задачу, как правильно подключить розетку? Вы правы, они начинают с проблемы как подключить провода к розетке, что иногда приводит к большим проблемам с уборкой.

Что произошло в этом случае? Всё просто. Розетка была не закреплена, после того как вилка миксера, где мололось мясо для каши псу, была выдернута, вместе с вилкой выдернулась розетка. Это привело к и к катаклизму. Розетка упала в чашу миксера, что и привело к таким последствиям. Фен, метла, массажёр и пиво на полу не экспонаты. Семья собиралась в баню, когда взорвалась чаша миксера, произведя все эти разрушения.

Розетка выгорела, электропроводка тоже, это вызвало проблемы на связанной с ней цепи. Как решать неразрешимые проблемы в электросети мы . Хорошо то, что никто не пострадал. Так эта розетка выглядит сейчас . Очевидно, что это муляж.

Перед тем как подсоединить провода к розетке убедитесь, что Вы точно поняли, как её надежно закрепить в подрозетник!

Перед тем как заняться электропроводкой убедитесь, что подрозетник надёжно установлен в стене, что распорные скобы зафиксируют внутреннюю часть розетки, и что стопорные шурупы позволят закрепить рамку. Иначе выдергивая вилку, Вы рискуете вместе с ней выдернуть и розетку из стены

, а последствия Вы уже увидели.

Думая как выбрать правильный шуруп фиксатор, отдайте предпочтение более длинному и тонкому шурупу. Толстый может разрушить пластиковый стакан подрозетника, отчего никакой фиксации не будет.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» — укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Источник

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты

Не используйте индикаторную отвёртку для этих целей

Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Розетка с присоединёнными проводами

Довольно трудная, но не очень ответственная операция:

Прорезание выемки для провода

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Поделиться с друзьями:

Порядок монтажа

Гипсокартон – хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

  1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
  2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
  3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

  • Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
  • Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
  • При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
