Этимология названия

Свое название строительные леса получили неспроста. Дело в том, что сегодня можно найти разборные металлические конструкции, но буквально несколько десятков лет назад они делались исключительно из круглого или грубо обработанного бревна, т.е. того самого леса. Потребность в новых разработках возросла, когда появилась необходимость в возведении зданий более двух этажей.

Где применяются строительные леса, можно перечислять до бесконечности. Например, в судо- и самолетостроении широко используются хомутовые конструкции. А вот для ремонта водоналивных башен и водонапорных бункеров берут клиночные сооружения. Более того, подобные установки используются в шоу-бизнесе и спорте. Сцена, трибуны для зрителей или же трамплин для лыжников – все это не обходится без лесов. Еще на них можно повесить огромные колонки, экран и иную технику.

Размеры и вес

Габариты и вес данных конструкций изменяются в зависимости их вида и назначения. Клиновые передвижные сооружения могут достигать размеров до 100 метров в высоту и принимать на себя грузы весом до 500 кг на один квадратный метр. Штыревые строительные леса всего имеют три модельные разновидности, каждая из которых обладает своими характеристиками:

  • модель ЛШ-50 достигает в высоту 50 метров;
  • ЛСПШ02000-4: высота 40 метров максимальна для данного сооружения;
  • Э-507 могут быть собраны на 60 метров в высоту.

Также существуют самодельные леса, которые собираются для ремонта и облицовки домов их владельцами. Высота такой «самопальной» установки может достигать 6 метров. Самым малым представителем являются так называемые мини-леса. На самом деле, это обычный строительный козел, который достигает в высоту 1 метра и используется в работе на высоте немногим выше человеческого роста.

Проведение расчетов

Но вначале давайте поговорим о том, как выполнить расчет площади данных конструкций. Делается это довольно легко. Площадь лесов приравнивается к их проекции на вертикальную поверхность. Чтобы произвести все расчеты с максимальной точностью, без каких-либо погрешностей, вы должны указать их площадь и тип. Дело в том, что в зависимости от высоты необходимо подбирать определенные марки. Так, для строительных лесов, которые имеют очень большую высоту монтажа, нужна очень прочная конструкция. Естественно, это приведет к увеличению стоимости всех остальных элементов леса.

Кроме того, от высоты установки зависит и число диагональных и горизонтальных перемычек. Естественно, чем больше их будет, тем выше будет стоимость готовой конструкции. В процессе выполнения расчетов вы должны учитывать и тип работ, которые будут проводиться. Если вы планируете заняться кладкой кирпича, то установка будет подвергаться большим нагрузкам. Следовательно, леса нужно выбирать с расчетом выдерживания большого веса.

Что касается объема, то он измеряется, конечно, в квадратных метрах. Однако само понятие «цена за один квадратный метр» является больше условным. Здесь все зависит от самой конструкции. Абсолютно разные установки могут иметь одинаковую площадь. При этом количество составляющих элементов может сильно отличаться. Естественно, что стоимость одного квадратного метра тоже будет разной. Если же леса довольно крупные, то ценовое различие может быть очень существенным.

Итак, давайте выделим главные аспекты, на которые следует обращать внимание в процессе выполнения расчетов строительных лесов.

  1. Тип конструкции.
  2. Ее длина и высота. В большинстве случаев ширина всегда кратна двум или трем метрам, а высота всегда кратна двум метрам.
  3. Обязательно учитывается число лестничных подъемов. Их должно быть не менее двух, а лучше, если будет больше. В тех случаях, когда леса имеют очень большую высоту, то на каждые двадцать или тридцать метров желательно устанавливать один лестничный подъем.
  4. Число ярусов настилов, где будут размещаться рабочие. Согласно стандарту расчет лесов предполагает использование минимум двух ярусов. Один должен быть рабочим, а другой – страховочным. Все должно выполняться в соответствии с требованиями техники безопасности.

Зная все эти данные, вы сможете без особого труда выполнить правильный расчет строительных лесов.

Монтаж штыревых строительных лесов

Давайте рассмотрим особенности сборки и установки штыревых строительных лесов. Этот процесс включает в себя следующие этапы:

Вначале необходимо тщательно подготовить площадку для монтажа конструкции, выровняв и утрамбовав почву. После этого можно ставить опоры, размещая их как можно ближе к стене здания.
Когда опоры будут готовы, следует зафиксировать на них первые 4 стойки

Обратите внимание, стойки должны совпадать по типу и размеру, а также иметь заземление.
Третий этап – монтаж следующей пары стоек на готовую конструкцию. Выполняя обвязку с помощью ригелей, обогните строение по периметру и скрепите первую и последнюю пару стоек.
Затем можно нарастить леса до нужной высоты

В процессе работы следует скреплять новые стойки со стойками нижнего яруса, объединяя их ригелями. Когда конструкция достигнет заданной высоты, можно установить лестницы и ограждения, положить настилы. Леса должны быть прикреплены к стене дома по всей их площади.

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

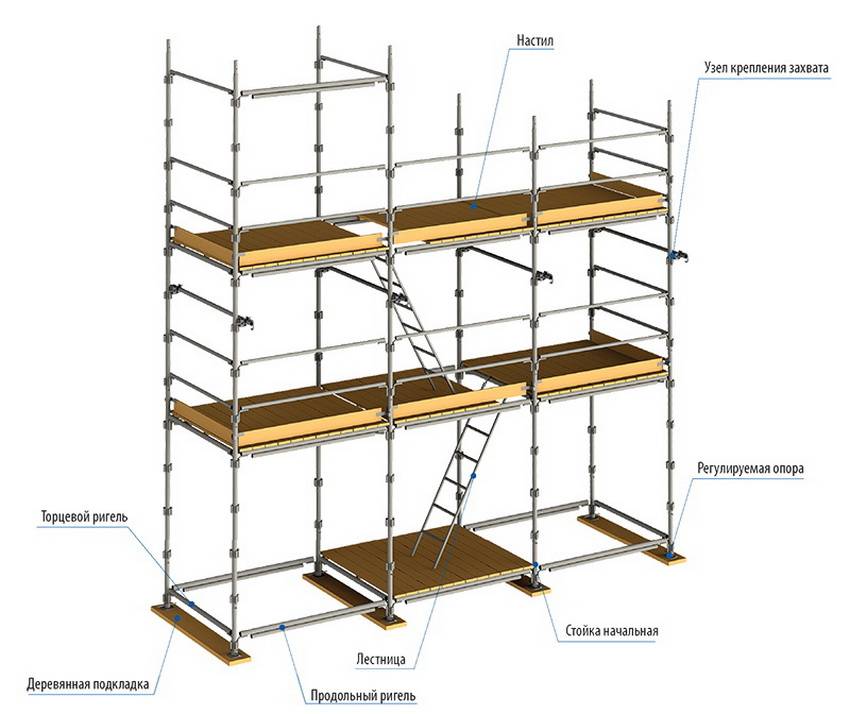

Схема сборки строительных лесов штыревого типа

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

  • ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
  • ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
  • Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Классификация вспомогательных конструкций

Обобщающее разделение строительных лесов предполагает предложение на рынке двух больших групп приспособлений, их основным признаком является материал изготовления, это может быть дерево или металл, в свою очередь металлические приспособления бывают нескольких типов:

Ригельные. Массивные, металлоемкие приспособления, отличающиеся повышенной надежностью и устойчивостью в сочетании с возможностью выдерживания больших нагрузок. В сложенном виде достаточно компактны, что делает их удобными для транспортировки и в процессе организации хранения.

Для частного использования в процессе проведения самостоятельных строительных и ремонтных мероприятий используются рамные строительные леса, отличающиеся легкостью сборки и простотой эксплуатации, экономией свободного места при хранении.

Виды строительных лесов: клиновые передвижные леса

Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.

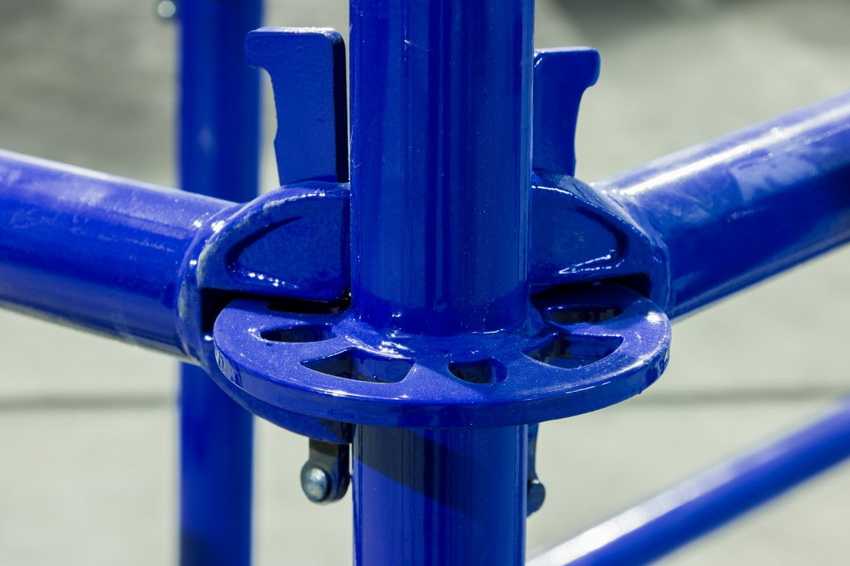

Соединительный узел клиновых строительных лесов.

Производители выпускают клиновые  виды строительных лесов размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.

Обратите внимание! Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.

Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².

5.1.4. Проверка крепления лесов к стене

Основные параметры крепления проверя ются по силе выдергивания дюбеля (длиной не менее L = 10 см) из стены Q , равной силе трения, и по крутящему моменту Мкр затяжки гайки 1, согласно расчетной схеме на рисунке 5.

Сила выдергивания Q определяется, кгс:

(10)

где f

— коэффициент трения стали по кирпичной кладке (0,35) или бетону (0,4);

z = 2-3 — количество лепестков 2, прижимаемых к стене конусной гайкой 3;

N =sCMde , кгс, — упрощенный расчет допусти мой силы давления лепестка на стену из условия прочнос ти материала стены на сжатие;

sсм — наименьший предел прочно сти материала стены (s см = 50 кгс/см2 — силикатный кирпич,s см = 80 кгс/см2 — бетон);

d, см, — наружный диаметр лепестка;

e,

см, — длина прилегания лепестка к стене.

Оптимальный крутящий момент на гайке, необходимый для того, чтобы надежно закрепить дюбель и не смять материал стены, определяется, кгс·см:

(11)

где dср мм, — средний диаметр винта;

α

— угол подъема винтовой линии, определяется из выражения

(12)

где S

, мм, — шаг винта;

р

— угол трения, который определяется из выражения

(13)

где fр = 0,2-0,28 — коэффициент трения в паре винт-гайка;

р

= 30°-32° — половина угла профиля винта.

Рисунок 5 — Расчетная схема крепления стоечных приставных лесов к стене

Транспортировка и хранение

Недостаток клиновых лесов в том, что они не полностью покрыты краской. Некрашеные элементы требуют соблюдения особых условий для проведения надежной транспортировки и обеспечения качественного хранения. Перед этими мероприятиями требуется законсервировать комплектующие солидолом или другой смазкой. Перевозка оборудования осуществляется на специальном транспорте, способном вместить все составные части комплекта.

Клиновые строительные леса – универсальная и безопасная конструкция, которая подходит для выполнения отделочных, ремонтных и реставрационных работ, а также для возведения различных зданий и сооружений.

Описание клиновых лесов и их установку смотрите в видео ниже.

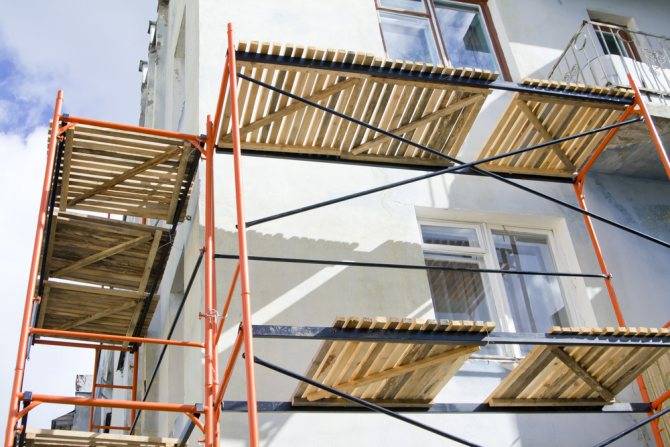

Технические характеристики

Максимальная высота лесовм — 20
Шаг яруса по высотем — 2
Шаг рам вдоль стеным — 2; м- 3
Ширина яруса (прохода) между осями стоек рамм — 0,7
Количество ярусов настилов, одновременно

укладываемых на леса (рабочий+страховочный)

Леса рамные ЛРС МЕГА-20 — это леса строительные трубчатые приставные рамного типа, их используют для монтажно-строительных, ремонтно-отделочных, реконструкционных и кладочных работ, обычно они ведутся на фасадах зданий, но благодаря легкости сборки, очень часто используются во внутренних помещениях. Максимальная высота данных лесов составляет 20 метров. Все металлические элементы лесов Мега защищены от коррозийных процессов, тем самым увеличиваются сроки использования нашего строительного оборудования. Для дополнительной безопасности рабочих, увеличения несущей способности, в комплект лесов Мега входят кронштейны крепления, которые крепятся к фасаду здания по всей требуемой высоте.

Где используют инвентарные леса

Основная область применения инвентарных лесов — наружные фасадные работы. Возможно применение внутри зданий, при отделке высоких помещений, залов. Используются для отделки стен или потолков, ремонтных, восстановительных, реставрационных работ. Приспособления для высотных работ подобного типа активно используются в:

  • судостроении;
  • нефтяной промышленности;
  • шоу-бизнесе;
  • в качестве стеллажей или опорной опалубки.


Применение строительных лесов для строительства аэропорта

Конструкции для ремонта мостов на хомутах

Данный тип лесов изготавливается из стальных трубчатых элементов, соединяющихся посредством хомутовых замков. Эти сооружения очень напоминают традиционные хомутовые леса с той лишь разницей, что они не устанавливаются на грунт возле сооружения, а подвешиваются к нему.

Всё сооружение также выполняется в виде отельных ярусов, подвешивающихся один к другому. Только первый ярус крепится к несущей консоли, а все остальные подвешиваются снизу по очереди.

Данные вспомогательные конструкции используются в таких случаях:

  • Мостовое сооружение имеет значительную высоту и монтаж традиционных стоечных лесов невозможен.
  • Под мостом проходят транспортные коммуникации или расположены иные постройки, препятствующие размещению обычных вспомогательных металлоконструкций.
  • Нет возможности закрепить стоячие леса к опорам мостового сооружения.
  • Требуется выполнить ремонт пролёта моста.
  • Порой при сжатых темпах работ могут одновременно монтироваться конструкции традиционных лесов и подвесных сооружений.
  • Подвесные леса могут использоваться для ремонта любых мостов над водной гладью.

Виды строительных лесов: приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.


Такая конструкция как строительный козел используется для проведения работ на небольшой высоте.

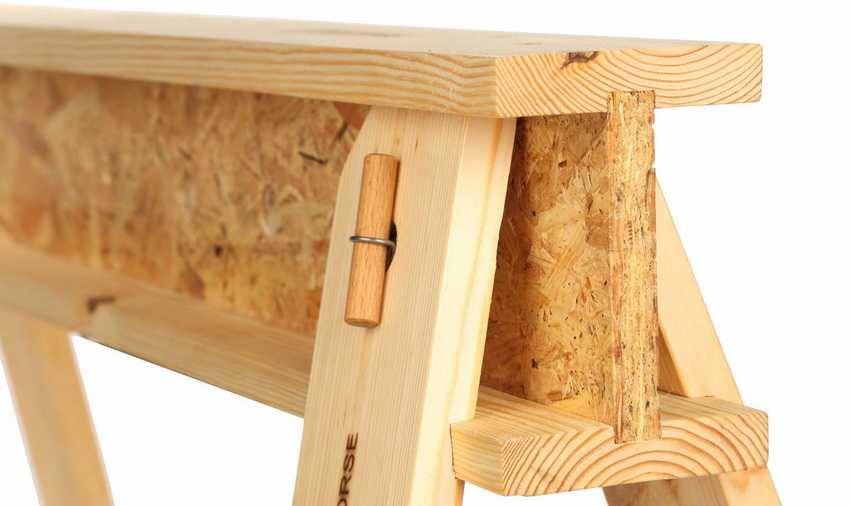

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству видов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

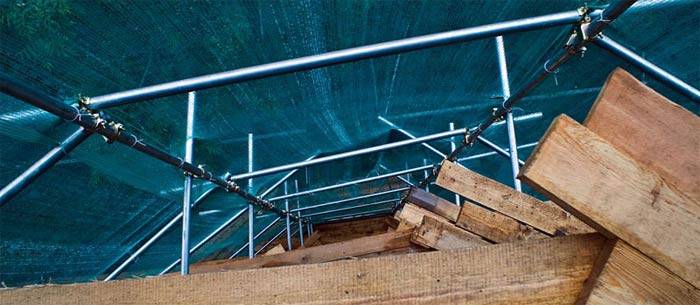

Сборка хомутовых лесов

Перед сборкой рассчитывают фронт обслуживания, от которого зависит количество основных и доборных элементов. Сам процесс сборки начинается снизу, причём грунт в районе монтажа металлоконструкций должен быть очищен от строительного мусора. Строгое выравнивание поверхности необязательно, поскольку хомутовый способ крепления допускает некоторые неровности.

Последовательность установки следующая:

  • На поверхность устанавливаются деревянные накладки, к которым крепятся башмаки.
  • Производится монтаж стоек внешнего и внутреннего каркасов.
  • В стенах готовят отверстия, и устанавливают анкера.
  • На необходимой высоте монтируют поперечные внутренние связи и прикрепляют их к стене здания или сооружения.
  • Устанавливают ригеля для опор первого монтажного яруса.
  • Устанавливают настил первого яруса.
  • Монтируют ригеля следующего яруса.
  • Готовят отверстия под анкерное крепление элементов конструкции следующего яруса.
  • Продолжают операции, начиная с четвёртого пункта.

В процессе производства монтажных работ можно пользоваться перекладками деревянного настила с одного этажа на другой, размечая места под установку люков. По окончательной готовности настилы фиксируют. Также в процессе сборки рекомендуется равномерно использовать основные и доборные стойки, учитывая, что при преобладании последних суммарная жёсткость конструкции снижается на 15…20%.

Некоторую особенность представляет собой монтаж хомутовых лесов по внешнему контуру стен. Здесь вместо жёстких хомутов используют поворотные, которыми скрепляют трубчатые конструкции в местах их поворота.

Из соображений безопасности запрещается производить монтаж очередного яруса без фиксации настилов и обустройства ригелей и люков на предыдущем ярусе. По завершении монтажа на торцы вертикальных трубчатых стоек надевают стальные заглушки, которые препятствуют прохождению влаги внутрь труб.

2.1 Расчет периметра лесов

Леса монтируют по прямоугольному периметру здания согласно прилагаемым схемам (рис. 1).

По внешнему периметру здания – внешние леса, по внутреннему периметру здания, соответственно, внутренние леса. Объем работ по монтажу строительных лесов рассчитывают как площадь проекции лесов на стены здания. Площадь складывается из простейших геометрических фигур и включает в себя такие детали здания как окна, двери, цоколи, арки и т.д. При этом необрабатываемые поверхности учитывают в расчете, а количество щитов настила и точек крепления не влияет на результат расчета.

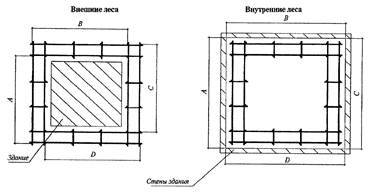

Периметр лесов (Р) измеряется согласно приведенным схемам (см. рис. 1)

Р = А + В + Г + Д

Рисунок 1

Как самому поставить деревянные леса — пошаговая схема

Шаг 1: Расчет материалов

Размер лесов зависит от габаритов здания, но есть универсальные требования. Расстояние между стойками не должно превышать 2,5 метра, а высота всей установки – 6 м. Очень важна и ширина настила, ведь на нем должен поместиться не только человек, но и оборудование, кирпич и иной строительный инвентарь. Обычно достаточно 1 метра, однако в индивидуальных случаях настил делается более широким. Примерную схему конструкции можно найти на фото строительных лесов в нашей статье.

Шаг 2: Подбор комплектующих

Для стоек и упоров используются доски сечением 50х100 мм или же брусья 10х10 см. Толщина распорок должна быть не менее 30 мм, настила – 50 мм. А вот ребра жесткости можно соорудить из досок толщиной 25 мм, более тонкие же рейки подойдут в качестве ограждающих элементов. Для фиксации используйте только строительные гвозди, саморезы не обеспечат настолько надежное соединение. Также следует заранее обеспокоиться, как осуществить демонтаж строительных лесов.

Шаг 3: Монтаж каркаса

Комплектация строительных лесов уже приготовлена, можно приступить к сборке. Монтаж строительных лесов начинается с крупных составных частей. Два бруса укладываются на ровную горизонтальную поверхность на расстоянии длины лесов. Желательно, чтобы верхушка немного сходилась, это добавит устойчивости. Например, если между нижними частями брусьев расстояние 4 м, то сверху – не более 3,6 м. Далее с внутренней стороны крепим к ним боковины, это будут опоры для настилов. Проделываем аналогичную операцию еще с двумя брусьями.

Шаг 4: Установка поперечин

Боковые поперечины берутся разной длины, так как конструкция должна получиться пирамидальной. Правда, не стоит делать слишком большой угол схождения, чтобы расстояние между верхним настилом и фасадом здания получилось небольшое. Устанавливаем боковины вертикально и немного наклоняем их друг к другу, фиксируем поперечины длинными гвоздями. На фото видно, в каком порядке лучше это сделать. Чтобы соединить трапеции, вам понадобится помощник, лучше даже два.

Шаг 5: Завершающий этап

Осталось прибить к поперечным брускам настил. Для повышения безопасности можно установить и ограждения над каждым помостом. Прикрепляем к боковушкам дополнительные поперечины, и получится лестница. Заострите и закопайте концы опор в землю для большей устойчивости конструкции. Что же должно получиться, вы можете увидеть на наших фото. Описанная технология популярна в частном строительстве благодаря дешевизне и тому, что монтаж строительных лесов такого типа очень прост. Теперь этот вариант покорится и вам!

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

Какие бывают строительные леса

Современные промышленные методы производства позволили создать достаточно большое число разнообразных систем подмостков. Наиболее часто используемые строительные леса имеют модульную конструкцию и основаны на использовании большого числа универсальных стоек, замков, фиксаторов и щитов, позволяющих получить необходимые общую высоту конструкции и размеры рабочей зоны постройки.

Все современные виды и типы строительных лесов имеют разборную основу. При этом для монтажа и установки не используется специализированный инструмент или средства крепежа.

Существует около десятка видов строительных лесов, чаще всего в строительстве используют:

  • Многосекционные модульные схемы с использованием различных вариантов крепежных замков – хомутов, штырей или распорных клиньев;
  • Подвесные системы лесов, выполненные в виде трубчатой рамы, закрепляемой консольно на силовых элементах здания
  • Чашечные системы, позволяющие быстро и без особых усилий развернуть строительные леса для монтажных или ремонтных работ;
  • Вышки (туры) передвижные.

Подвесные системы строительных лесов позволяют работать на очень большой высоте и быстро менять свое местоположение по установленным направляющим. Благодаря системе рычагов и балансиров оказалось возможным отказаться от установки опор на территории, непосредственно прилегающей к стенам фасадной части.

Остальные системы в своей основе имеют рамную конструкцию, опирающуюся на фасад здания и площадку вдоль ленты фундамента.
