Как сделать вентиляцию в ванной и туалете: устройство, подключение, проверка

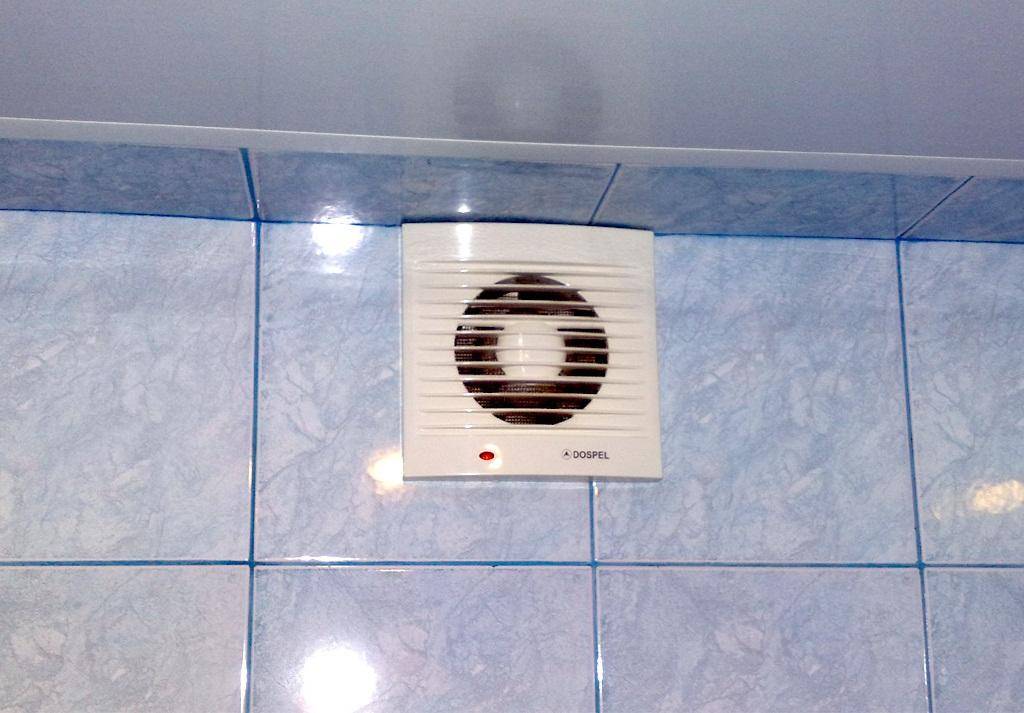

Как сделать принудительную вентиляцию в ванной комнате

Правила установки:

  • вытяжное отверстие устанавливать желательно напротив двери, под потолком;
  • для притока воздуха необходимо сделать щель под дверью, либо отверстия внутри дверного полотна, иначе работа принудительной вытяжки будет неэффективной;
  • следует изолировать вытяжной механизм от попадания на него влаги, конденсата. Даже если сам механизм обозначается как устойчивый к воздействию воды, повредиться может электрокабель. При попадании на него влаги произойдет короткое замыкание.

Этапы монтажных работ:

  • очистка, подготовка вентиляционного проема;
  • подведение электрического кабеля;
  • монтаж воздуховодов, вентиляторного механизма;
  • тестовый запуск, проверка работоспособности.

Порядок проведения монтажных работ:

  • внутри проема или вентканала устанавливается вентиляторный механизм;
  • при необходимости монтируется обратный клапан;
  • подключение вытяжки к электросети;
  • сборка воздуховода со всеми поворотами, отводами. Стыки крепятся силиконовым герметиком, воздух не должен проходить сквозь них, иначе снизится производительная мощность вытяжки;
  • монтаж воздуховодного канала. Необходимо качественно закрепить, чтобы он не издавал шум во время работы системы;
  • зашивается подвесной потолок;
  • монтируются воздухозаборные решетки;
  • пробный запуск, проверка функционирования.

Проверка работоспособности вентиляции

Как проверить работу вентиляцию

Проверить работу вентиляции под силу каждому человеку. Первый факт, который свидетельствует о том, что система работает исправно, является отсутствие конденсата на поверхности зеркала после принятия душа. Второй метод, который позволит узнать функционирование вентиляции, подразумевает использование обычного листа бумаги.

Нужно открыть в любой комнате окно или форточку и дверь в ванной комнате. После этого нужно поднести лист бумаги к вентиляционной решетке. Если работает система нормально, то лист прижмется плотно и его будет убрать затруднительно. В противном случае шахта засорена и подлежит чистке. При слабом потоке воздуха потребуется установить приборы для принудительного отвода воздуха.

Выбираем схему подключения

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Рассмотрим варианты подключения вентиляционного устройства

От лампочки

В таком случае, как только включается лампочка, сразу же начинает свою работу система вентиляции. Это один включатель сразу на два устройства.

Само собой другими способами выключить это устройство не получится, пока горит лампочка и освещает помещение, будет работать система вентиляции.

Положительной стороной схемы является простота и стоимость. Но негативные стороны также имеются. Если свет выключен, то и вентилятор не работает, а этого мало для того, чтобы помещение проветрилось после душа.

Нужно чтобы система поработала дольше, но для этого потребуется освещение, а за это уже снимаются средства.

От выключателя

Первый вариант – это отдельное установление выключателя возле него, а второй – это установка так называемого двухклавишного коммутационного аппарата.

Одна клавиша включает освещение, а вторая включает вентиляцию. Вариант при своем произведении требует дополнительных средств на кабель и другие мелочи, но устраняет бессмысленную работу того и другого компонента.

Через автоматику

На сегодняшний день очень много моделей таких вентиляторов имеют в своей основе автоматическое включение или же выключение. То есть, в систему встроен определенный таймер. Для того, чтобы такое устройство качественно установить, вам понадобится использовать так называемый трехжильный кабель.

Предлагаем ознакомиться Как сделать вытяжку для мангала своими руками

В таком случае так называемая третья жила проводится через саму лампочку для освещения и отыгрывает роль сигнала. Такой вентилятор может работать по двум вариантам, и выбор тут за вами. Аппарат может запускаться вместе со светом и выключаться через определенное время, а может не работать, пока горит свет, а включаться, когда он выключился и выключится по таймеру.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

  • Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
  • Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
  • Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

  1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
  2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
  3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

  • Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
  • Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
  • Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
  • Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
  • Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
  • Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
  • Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Требования к обустройству вентиляции

Еще лет 10 назад в квартире многоэтажного дома достаточным было присутствие вентиляционного канала на кухне и в ванной. С развитием строительных технологий, появлением разнообразных отделочных материалов, расширением комплекса мероприятий по утеплению дверей, окон и стен, уровень естественной вентиляции снижен до минимума – свежий воздух в квартиру не поступает и не убывает из нее.

Последствиями ненадлежащей вентиляции могут быть:

  • образование неприятных запахов;
  • увеличение концентрации углекислого газа в жилых помещениях, что способствует кислородному голоданию, в результате человек постоянно страдает головными болями, снижается работоспособность, повышается сонливость;

Обустройство вентиляции в квартире

  • повышенный уровень влажности воздуха;
  • появление грибка и плесени на плитке санузла, в углах жилых комнат;
  • быстрое образование пыли на полках.

Профилактикой всех вышеперечисленных последствий станет правильное обустройство вентиляции в ванной комнате и ее регулярная прочистка. Действующими нормативами установлено, что воздухообмен в совмещенном санузле должен происходить с активностью не менее 50 м3, в раздельном – 25 м3. Достичь этого показателя в застарелых вентиляционных трубах старых многоэтажек можно за счет установки вытяжного вентилятора.

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

Вентиляция для ванной и правила ее эксплуатирования

Любой вид оборудования нуждается в проведении профилактических работ через определенные промежутки времени. Особенно это касается вентилятора вытяжки для ванной и туалета. На его лопастях скапливается пыль и различный мусор, который в обязательном порядке необходимо удалять. Если этого не сделать такая вентиляция для ванной в скором времени станет менее производительной. А в некоторых случаях загрязнения могут привести и к поломкам.

Профилактика вентиляции для ванной важный вид работы, который нужно проводить регулярно. Осматривать нужно не только лопасти вентилятора, но и основные узлы. Только соблюдение правил эксплуатации гарантирует нормальное функционирование вентиляции для ванной и подержание микроклимата в помещении.

Приборы вентиляции для ванной нужно выбирать только качественные. Лучше всего отдать предпочтение проверенным производителям. Это будет своего рода гарантией длительного срока службы всей системы. Монтажные работы есть возможность выполнить самостоятельно, для этого необходимо лишь соблюдать инструкцию. Если же нет уверенности в собственных силах, лучше доверить все выполнение работы специалистам, которые имеют необходимый опыт в данной сфере.

https://youtube.com/watch?v=mz3NcHFO3to

Принцип работы вентилятора с таймером

Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.

Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.

Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:

  • вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
  • вентилятор не включается, если свет в ванной горел менее 1,5 минут.

Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.

Преимущества устройств с таймером

По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».

Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.

Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.

И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

Естественная вытяжка. Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами. Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Как не стоит подключать и почему — Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Как подключить вентилятор в ванной

Схемы подключения вентилятора в ванной через выключатель

Как подключить вентилятор в ванной к выключателю

Четырехклавишный выключатель: схема подключения

Двухклавишный проходной выключатель схема подключения

Установка выключателя: схема установки, как подключить провода

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

  1. Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
  2. Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
  3. Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу

Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
вставить корпус изделия в дыру вытяжного колодца;
сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
изъять прибор из отверстия;
просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
ввести пластиковые стержни в просверленные дыры;
завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
вскрыть клеммную коробку и установить провода по схеме;
уложить провода в специальные каналы, закрыть коробку;
проверить работу прибора, включая свет либо от своего выключателя.

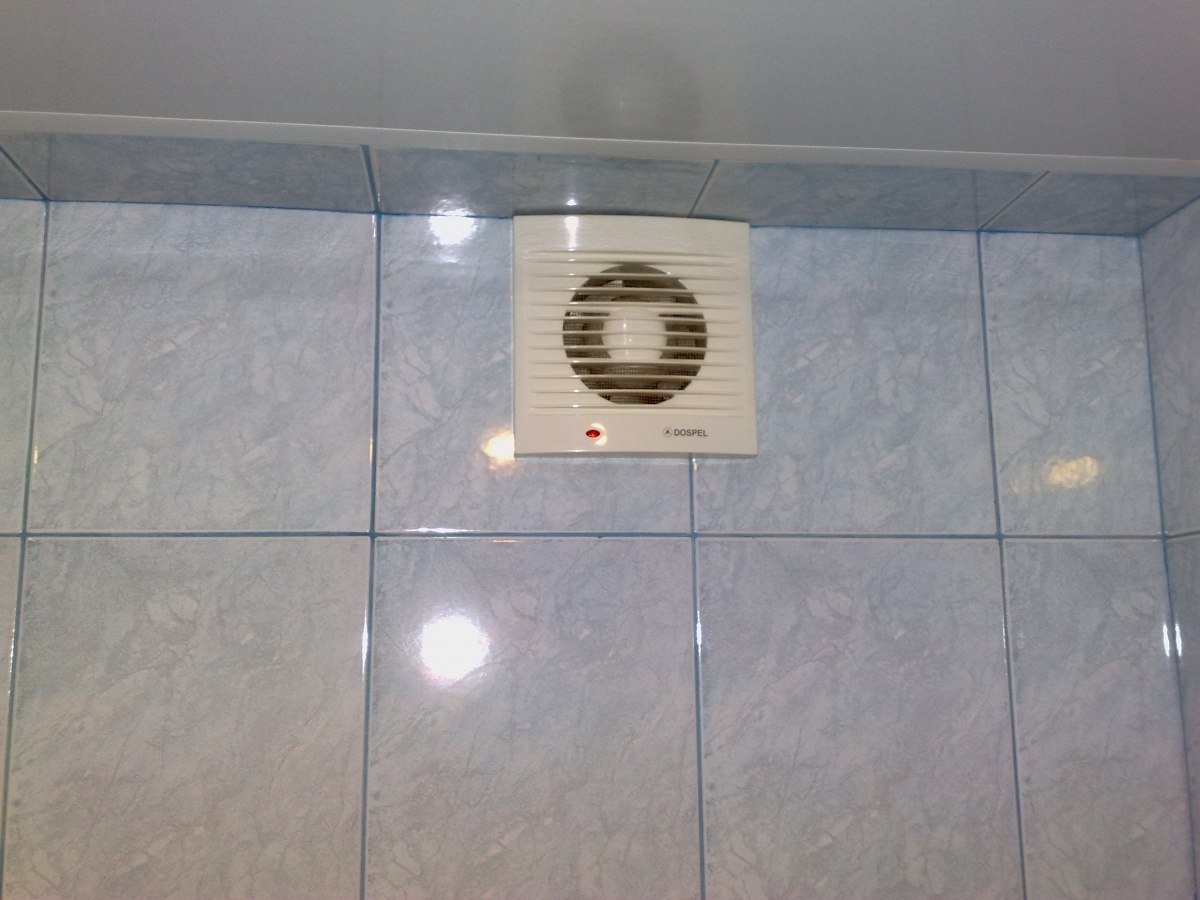

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя

Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.

2 Проверка работы естественной вытяжки

Если неизвестна производительность вентиляции, система проверяется очень просто. Откройте форточку, дверь в санузле. Возьмите бумажную салфетку и приложите к отверстию шахты. Поток воздуха должен прижать лист к решетке. Аналогично используют спичку, зажигалку, свечу. Пламя должно направляться в сторону вентканала, и чем больше, тем лучше.

Естественную вытяжку можно проверить с помощью спичек, зажигалки или листа бумаги

Закройте окна и двери, сделайте повторную проверку. Может статься, работа вытяжки ухудшится или не будет работать совсем. Следует искать причину и устранить ее. Среди причин, когда вытяжная система внезапно перестала работать, наиболее вероятны следующие:

  • заменили дверь в санузле на более плотные и герметичные, которые не пропускают воздух;
  • поменяли обычные окна на пластиковые, заменили входную дверь, квартира загерметизировалась;
  • шахта сверху по какой-то причине засорилась;
  • соседи установили мощную принудительную вентиляцию, которая гонит воздух в ближайшие квартиры или мешает естественной циркуляции.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов. Основные схемы подключения вентилятора к выключателю следующие:

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
