Плюсы и минусы

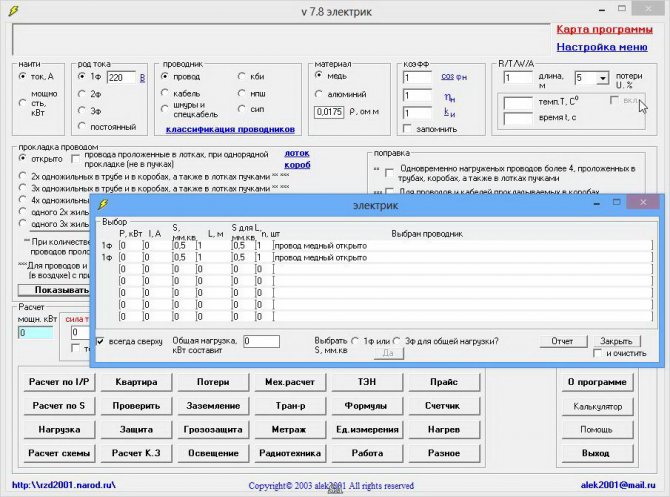

Рассмотрим набор сильных и слабых сторон Электрик 8.6. Как и у любого другого приложения, тут есть и те и другие.
Достоинства:
В первую очередь на глаза бросается очень удобный и понятный пользовательский интерфейс. Например, чтобы сделать что-то, необязательно покидать главное окно, все можно найти в главном. Все дополнительные функции можно найти на панели инструментов, вынесенной в нижнюю часть программы.
Недостатки:
- Понятно, что ничего идеального нет и наш Электрик не может решить всех возложенных на него задач. Данный факт, как раз и является главным недостатком.
- Довольно сложный функционал приложения требует изучения и для того чтобы начать нормально работать с программой, вам придется просмотреть какой-нибудь обучающий курс.
Несмотря на имеющиеся тут недостатки, программа является одной из лучших в своем роде. Мало того, заменить ее практически нечем.
Почему перед началом строительства необходимо заказать проект электроснабжения? Зачем нужен проект электроснабжения?
Приведем наглядный пример значительной экономии на работах и материалах при строительстве коттеджа, с помощью проекта электроснабжения. Коттедж, Истринский район, д. Бужарово, общая площадь 83 кв.м.
Смета 1 (до составления проекта)
Cоставлена после выезда инженера на объект, на основании пожеланий Заказчика. Обычно, в подобные расчеты, принято закладывать дополнительные длины, отверстия и т.п., сославшись на то, что неизвестно, что там клиент еще захочет. То есть объем оговаривается на словах и потенциальный подрядчик увеличивает количество работ и материалов, исходя из опыта работы и так далее.
Сравнить при этом количество работ и материалов у двух подрядчиков практически невозможно, потому что один будет уверять, что правильно сделать так, другой – наоборот. И каждый из них докажет вам, что его смета наиболее точная и правдивая.
Выбрав подрядчика с наименьшей стоимостью можно попасть впросак, так как Вы не сможете проконтролировать весь ход работ, проверить все завезенные на объект материалы. Да и сравнить материалы будет не с чем, придется просто довериться.
Скорее всего, в процессе монтажа, выяснится, что требуются дополнительные материалы и, соответственно, дополнительные работы. Объяснение подрядчика – все до мелочей не учтешь. На самом деле, на эти допы многие подрядчики и закладываются, выдавая Вам смету со стоимостью ниже конкурентов.
Самое обидное в том, что проверить фактически, Вы ничего не можете. Ни производителей материалов, ни количества, ни правильный выбор сечения кабелей и аппаратов защиты. Если, конечно, не живете на объекте вместе со строителями.
Смотреть PDF смета на электромонтажные работы до разработки проекта электроснабжения.
Коммерческое предложение (Смета 2, после разработки проекта электрики)
Составлено, после произведенных проектировщиком расчетов и разработки проекта электроснабжения.

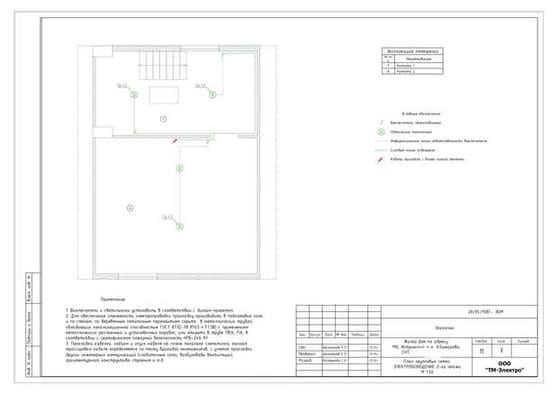

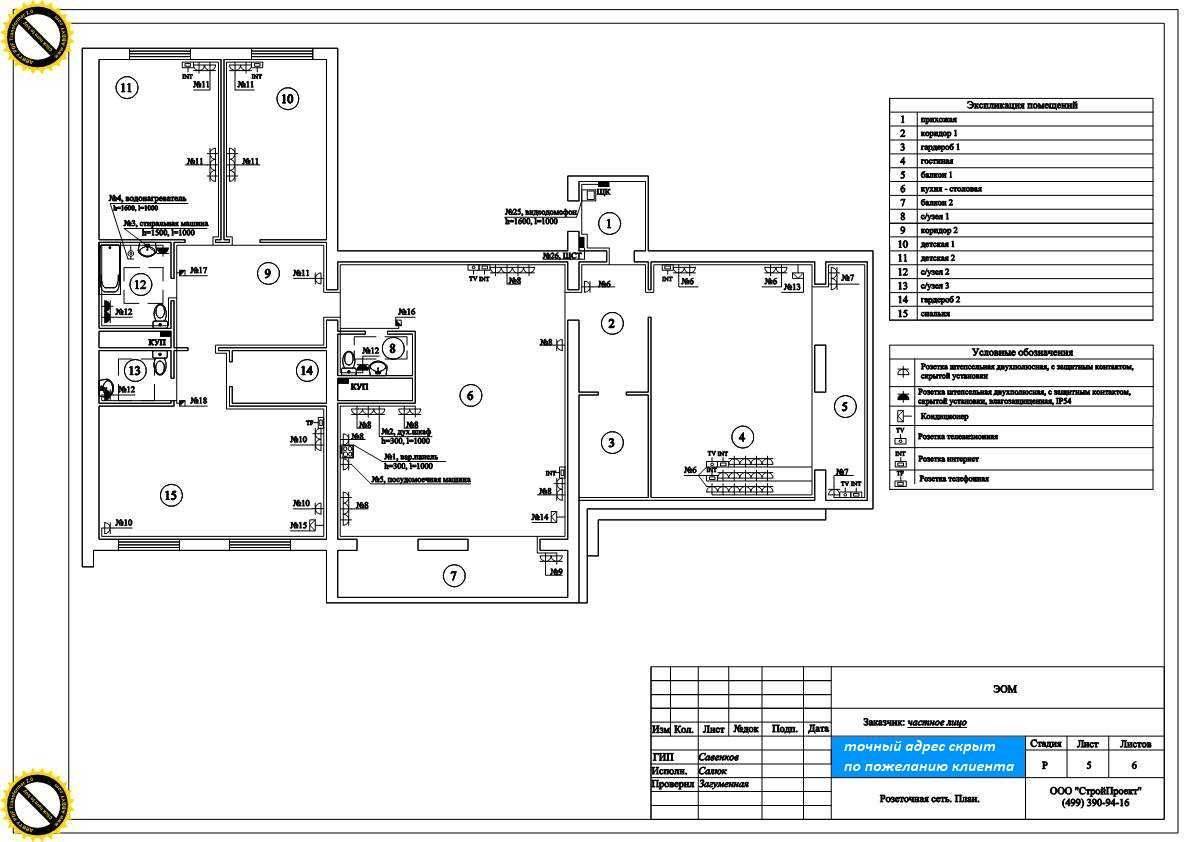

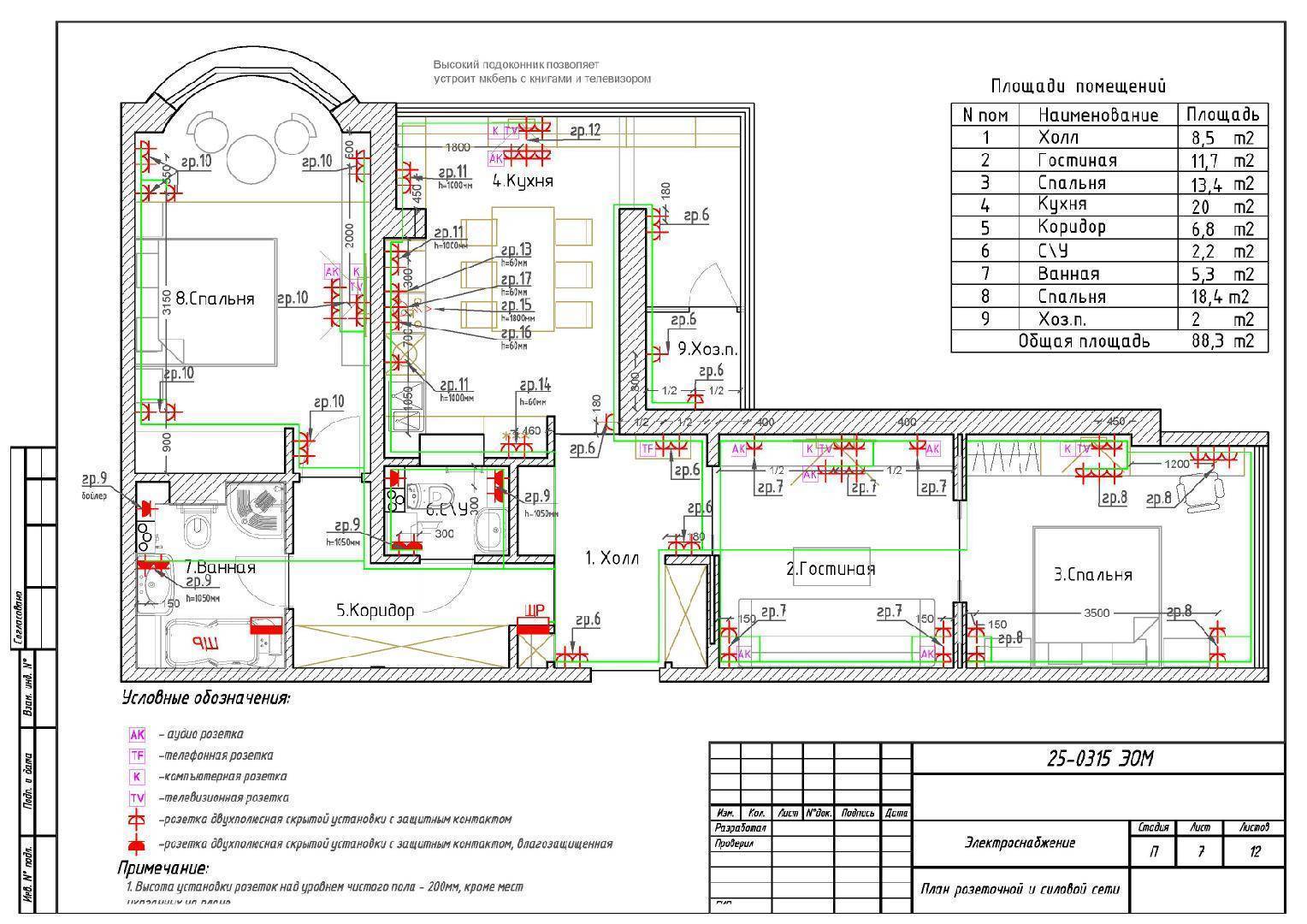

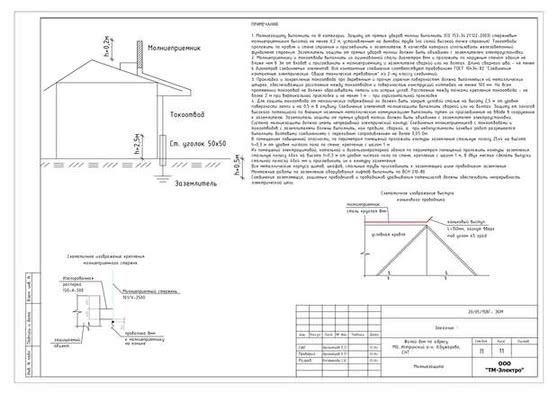

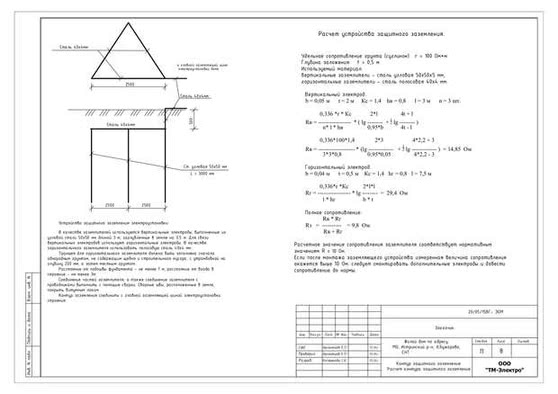

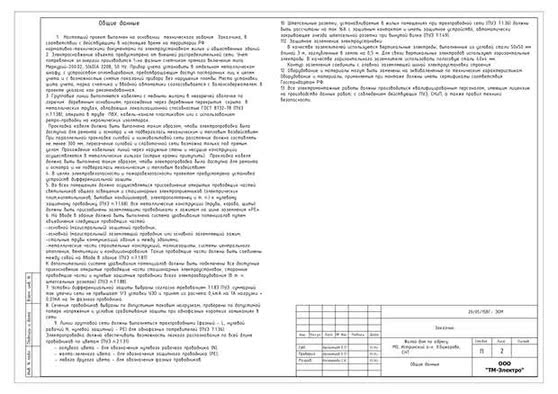

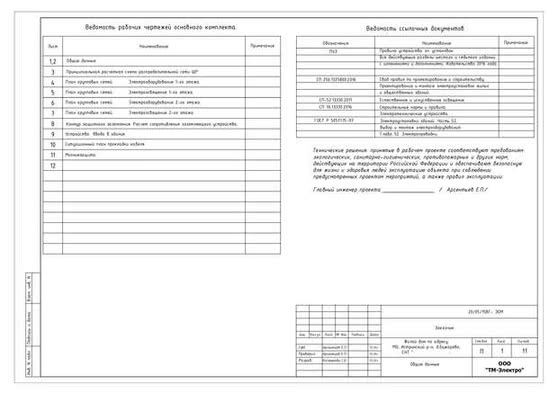

На схемах проекта указаны места установки электрических приборов и выключателей, сечения кабелей и номиналы аппаратов защиты. Серия электроустановочных изделий подбирается исходя из пожеланий Заказчика.

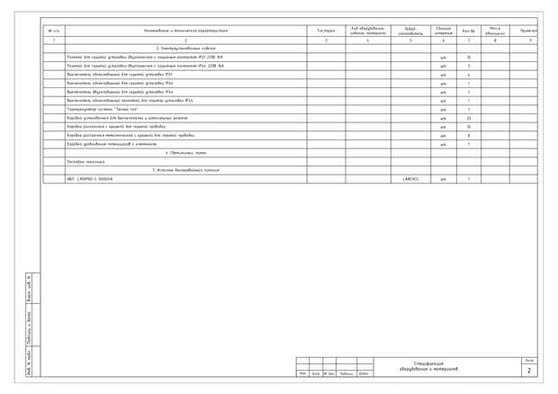

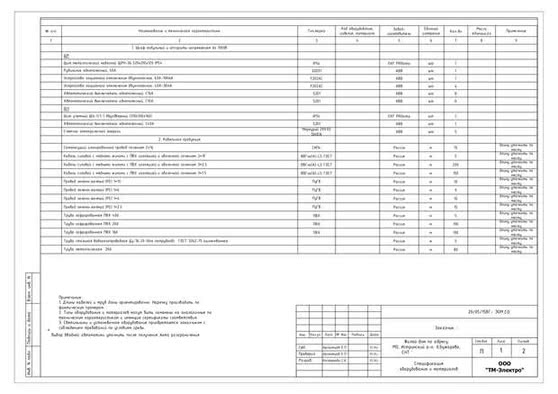

В спецификации проекта прописаны наименования и артикулы изделий. Указаны длины и количества.
На основании спецификации проекта можно проводить тендер между монтажными организациями. Вы будете сравнивать равное с равным. Дополнительные работы могут возникнуть только при Вашем желании отступить от проектного решения. Например, перенос электроустановочных изделий, изменение принципа включения освещения и т.д.
Обратите внимание, как значительно уменьшилась смета, после проектирования. На 11 000 рублей по работам и на 29 000 по материалам
Суммарно 40 000 рублей. Стоимость проекта электроснабжения 10 670 рублей.
Смотреть PDF коммерческое предложение на проведение электромонтажных работ после разработки проекта электрики.
Будем рады помочь Вам!
Для чего нужен проект электроснабжения частного дома
Для использования электроэнергии, в вашем доме или коттедже, вам необходим комплект соответствующих документов, разрешение. Кроме того, нужно получить абонентскую книжку для учета, оплаты счетов за электричество. Без проекта документы не выдадут, для этого и нужен проект электроснабжения.
Как получить разрешение на пользование электричеством?
Для получения разрешения, необходимо подать заявку в организацию, которая контролирует электрическую сеть планируемого присоединения. Там вам выдадут технические условия с точкой присоединения, уровнем напряжения, согласованную нагрузку объекта, требования к устройству защиты, автоматике, изоляции, защите от перенапряжения и т. п. По всем этим условиям, выполняется проект электроснабжения коттеджа, частного дома или подобного рода помещений.
Где заказать проект электроснабжения коттеджа, частного дома?
Обычно, проект заказывают в специальной организации, имеющей лицензию проектной фирмы. После получения на руки, его необходимо согласовать с электроснабжающей организацией, которая выдала условия, также с местным Госэнергонадзором. После проверки, специалист Госэнергонадзора, выдаст необходимую справку на включение.
Что должно быть в проекте?
В проекте электроснабжения должны содержаться все решения, касающиеся предохранителей, автоматических выключателей, проводов, кабелей для электропроводки. Кроме этого, указывается способ прокладки проводки, схема внутренней электропроводки, наружных сетей (если у вас коттедж или частный дом).

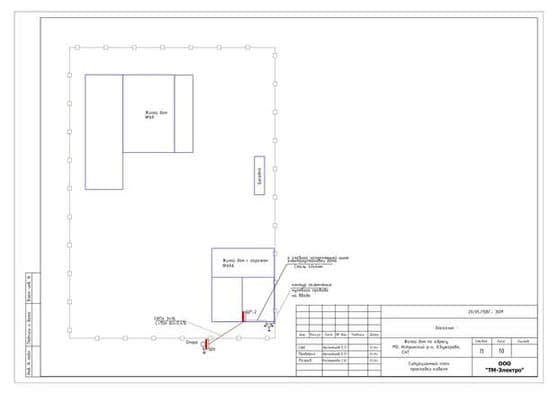

На общий план участка должны быть нанесены все ответвления от внутренних линий. Внутренняя электропроводка должна находиться на плане строения. Кроме этого на плане должны быть указаны местонахождения электрических щитов, ответвительных коробок, выключателей, светильников и всех остальных стационарных электроприборов. Также требуемые пояснения и схемы электрических щитков.
В каких случаях не нужен проект электроснабжения?
Если в вашей квартире, частном доме или коттедже объем работ по электрификации не большой (освещение, бытовые приборы), можно провести электричество без проекта. Вам потребуется только сделать схему, с маркой провода и технологией прокладывания. Также следует внести номинальные токи предохранителей. Не потребуется изготовление электрических схем соединений с внутренними приборами, счетчиками электроэнергии и т. п.
Анекдот от проекта:
Для достижения гармонии в жизни следует поменять местами всего две вещи: в 7 часов утра должно хотеться есть, в час ночи — спать )))
Читайте так же:
- Инструкция по охране труда для электрика
- Средства защиты в электроустановках
- Расчет сечения кабеля по мощности
- Где получить допуск по электробезопасности
На сегодня все, теперь вы знаете, что такое проект электроснабжения частного дома, коттеджа, где его заказать, что должно быть в нем и когда он не нужен. Продолжение — что нужно знать, чтобы составить проект электрики.
Монтаж электропроводки своими руками
Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

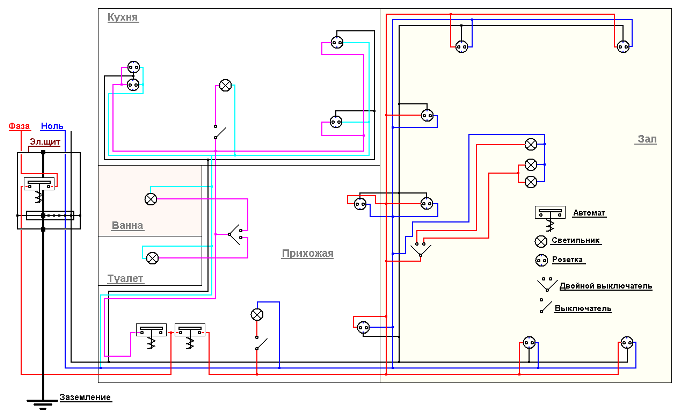

Типичная схема проводки для частного дома
Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

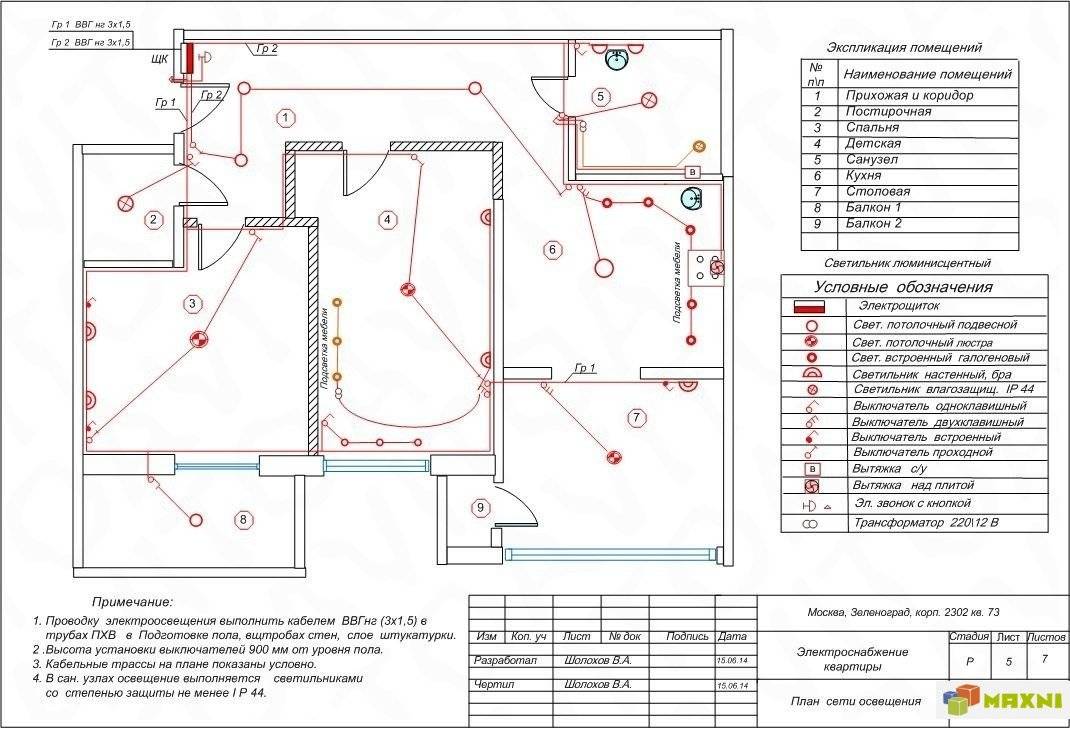

Шаг №3. Составляем схему освещения
Схема электроснабжения любого объекта, будь то квартира или частный дом должна выполняться как минимум двумя отдельными линиями. Одна из них предназначена для подключения силовой сети, то есть розетки, вторая – запитывает сеть освещения.

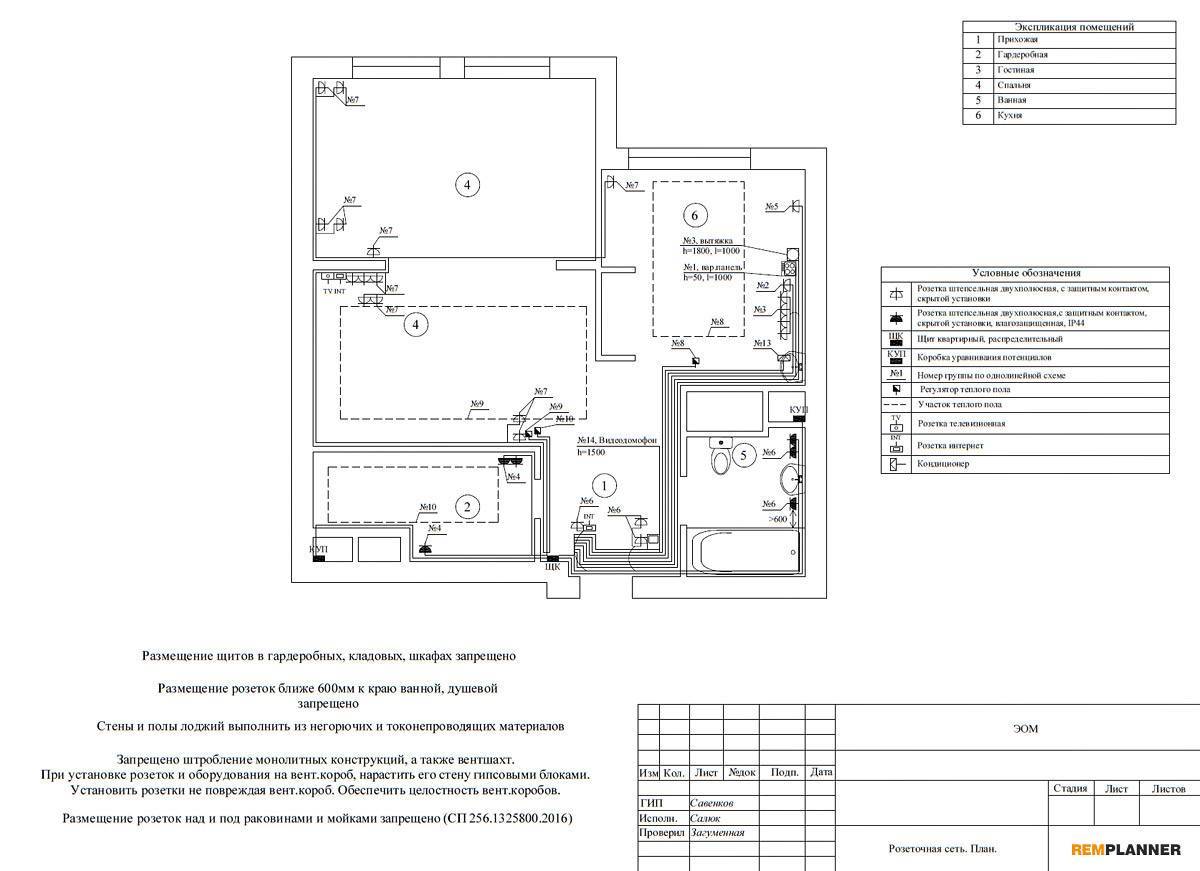

Это указано в оговоренных ранее нормативных документах СП 256.1325800.2016 пункт 10.2.
Кроме розеток, в квартире имеются светильники разного назначения – потолочные, бра, светодиодная подсветка рабочей зоны на кухне и другие. Для того чтобы нарисовать план системы освещения необходимо:
- Отметить условным значком (кружок с крестиком) место расположения ламп. В люстре, в которой они разделены на группы, количество значков должно соответствовать их числу.
- Пометить места установки выключателей. Чаще всего они находятся в одном помещении с лампой. Исключением являются сырые помещения и комнаты без окон, такие, как ванная или кладовка. При этом следует учесть расположение мебели и направление открывания двери, чтобы они не перекрывали доступ к выключателю. Указать высоту установки.
- Отметить одинаковыми цифрами светильники и соответствующие выключатели. Это необходимо для того, чтобы исключить ошибки при составлении схемы расположения проводов, особенно при использовании проходных и перекрёстных переключателей.
При использовании вместо обычных выключателей диммеров это следует отметить на плане. Схема подключения таких регуляторов не отключается от обычных выключателей освещения, но для них необходимо приобретать специальные Led лампочки. Яркость свечения обычных светодиодных и энергосберегающих светильников диммером не регулируется.
Светодиодная подсветка подключается к блоку питания =12В, для которого следует предусмотреть отдельную розетку возле места установки. На кухне её можно совместить с розеткой для вытяжки. Источник питания может находиться так же за подвесным потолком и подключаться к линии освещения в распределительной коробке.
После завершения всех работ по определению мест установки коммутационной аппаратуры схема перерисовывается заново или на ней удаляются (стираются или закрашиваются) отметки, указывающие на мебель и электроприборы.
Количество групп по комнатам

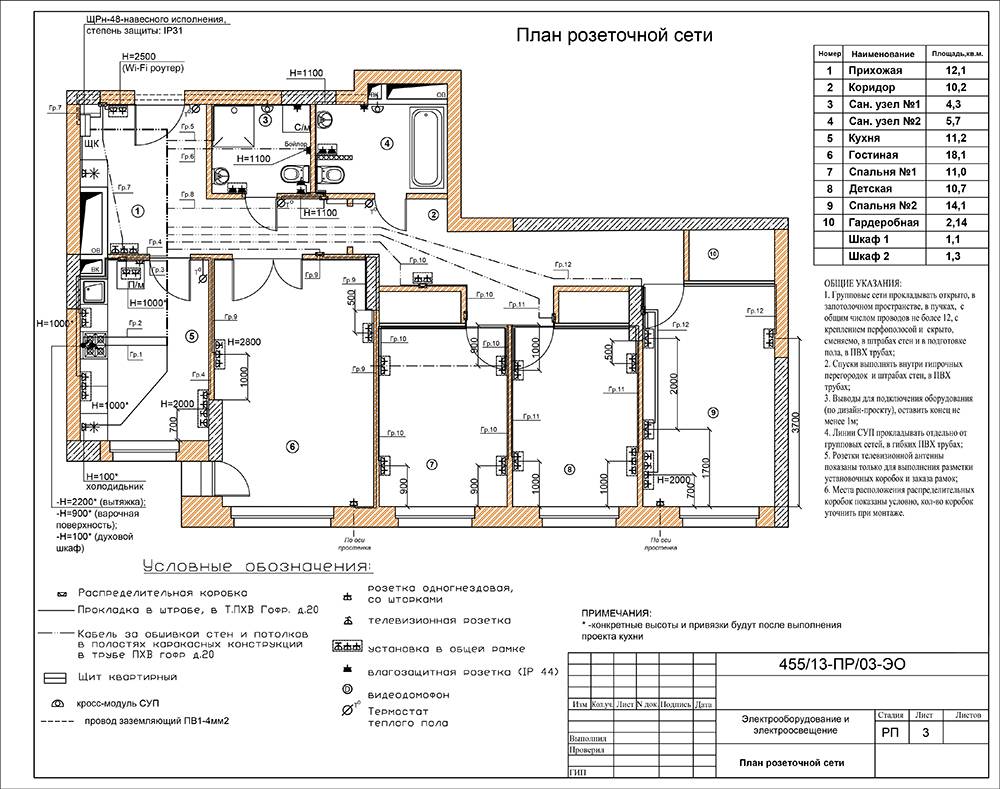

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.
На сегодняшний день практически нормой стало три:
розетки
освещение
плюс кондиционер или другая мощная техника
Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.
Получается, что минимально в жилое помещение заводятся два кабеля:
освещение
розетки
В среднем три:
освещение
розетки
кондиционер
На детскую – четыре.
Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.
Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:
стиральная машинка
бойлер
сушильная машина
посудомойка
СВЧ печь
варочная панель
холодильник
духовка
Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.
Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.
Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.
Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.
Сечение кабеля нужно выбирать исходя из следующих рекомендаций:
для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2
для розеток и кондиционирования – 3*2,5мм2
духовка – 3*4мм2
эл.плита, варочная панель, проточный водонагреватель – 3*6мм2
Марка кабеля ВВГнГ-Ls или NYM.
Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.
Таковы реалии сегодняшнего дня.
Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.
Плюс не забывайте про экранированный телевизионный кабель.
Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

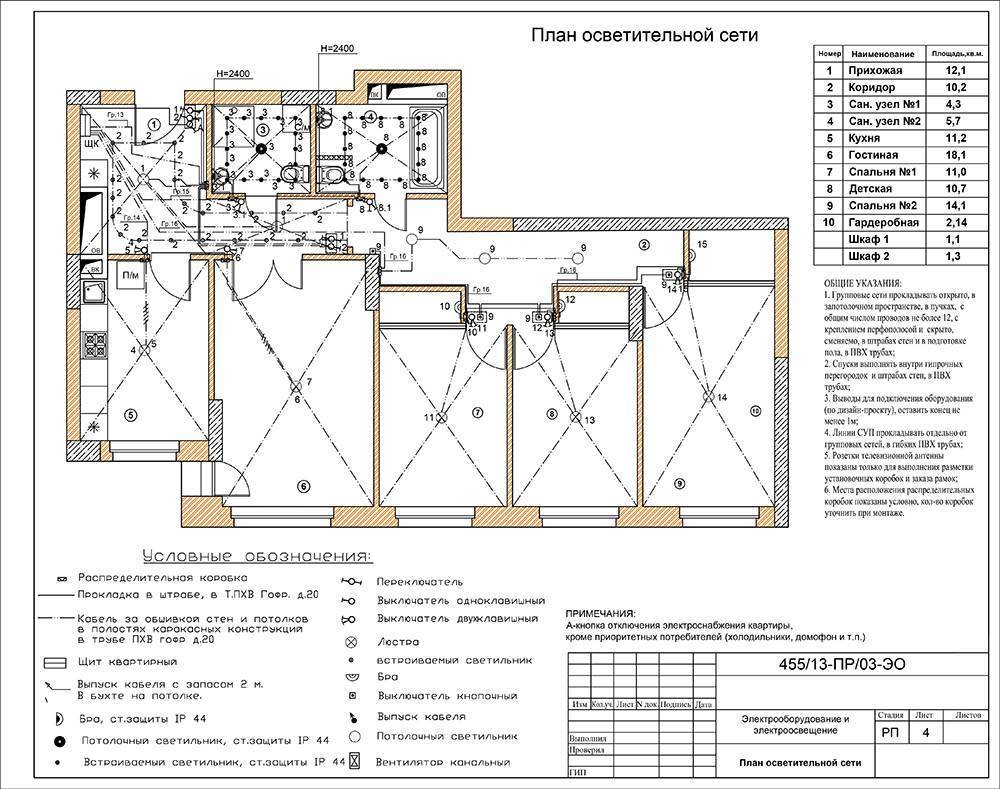

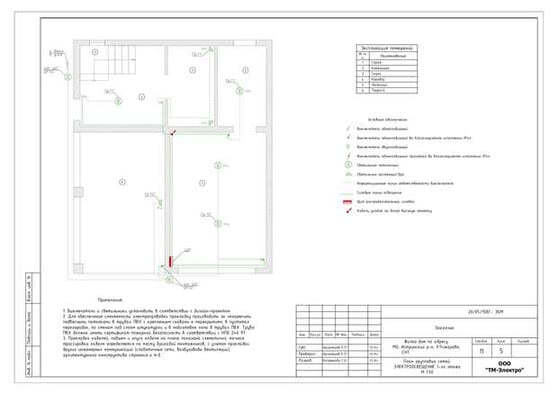

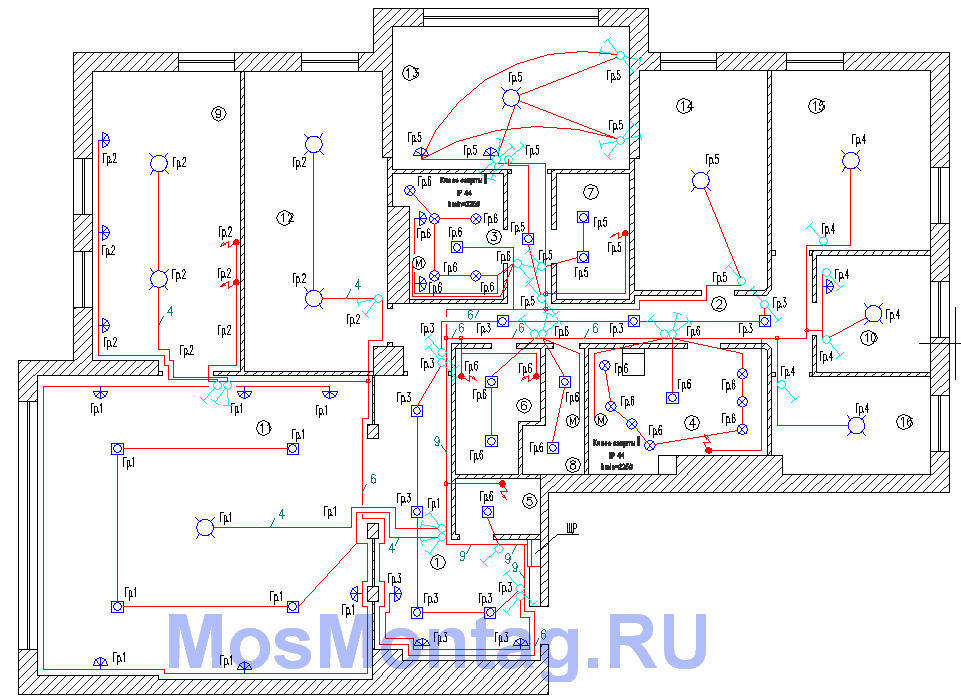

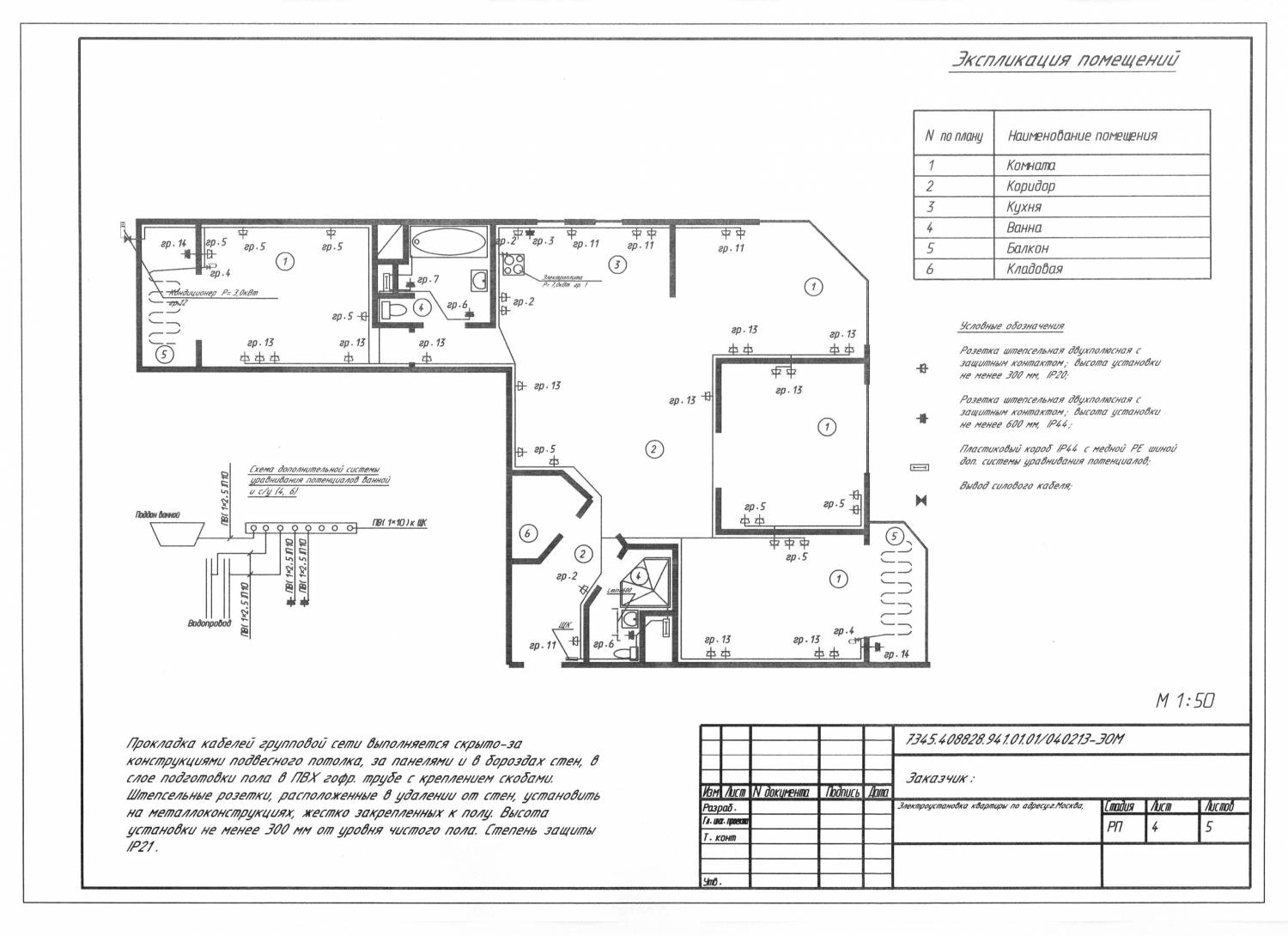

Составление электропроекта для освещения

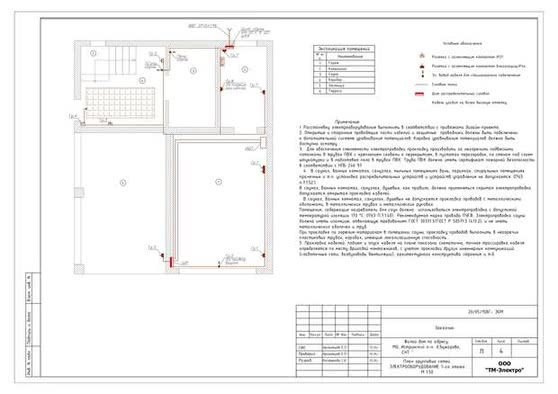

- Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
- На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).
Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.
Этап четвертый: Электрическая принципиальная схема
На принципиальной электрической схеме должны быть указаны:
- Все электрические нагрузки квартиры, объединенные в группы;
- Указаны мощности групп;
- Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
- Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
- Также на схеме указываются расчетные данные электрического ввода, (Рустоновки, Ррасчетная, Iрасчетный , cosφ).
Отдельно делается электрическая схема квартирного щита

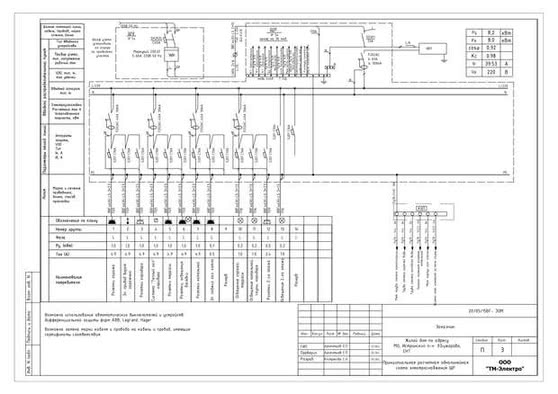

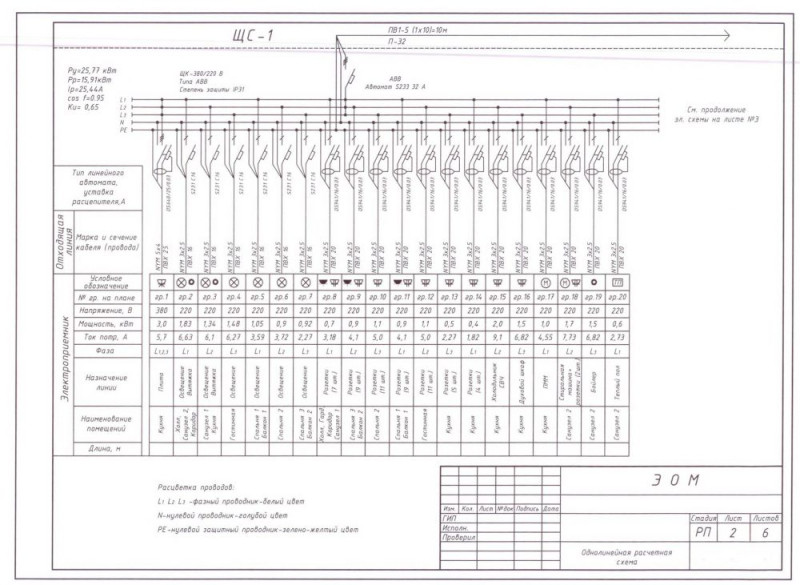

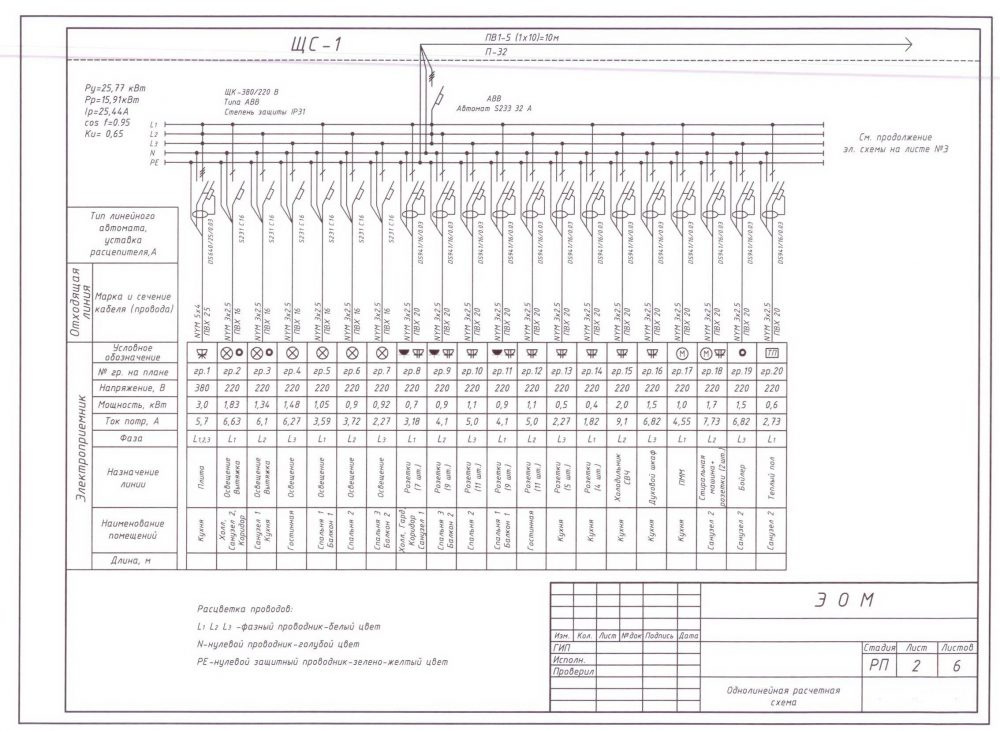

Электрическая схема квартирного щита
Электрическая схема квартирного щита, называется однолинейная расчетная схема.
Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:
Особенности электроснабжения частного дома
К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

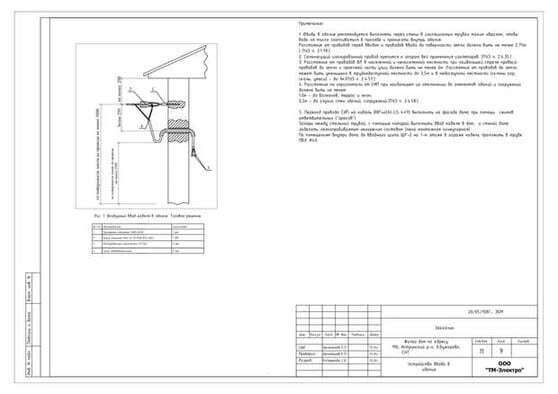

Ввод в дом.
За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.
Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.
Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.
Используемые параметры на стадии ввода в дом.
| Параметр | Норма |
| Расстояние от столба до дома | Не более 25м, при большем расстоянии устанавливается ещё один столб |
| Высота креплений к дому | Не менее 2, 75 м |
| Удалённость провода от козырька на крыше | Не менее 20 см |
| Расстояние от СИП до глухих стен сооружений | Не меньше 20 см |
| Расстояние от СИП до террас, балконов, оконных проёмов | Не менее 100 см |
Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.
Установка счётчика.
Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.
Щит распределительный.
Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.
Предъявляемые требования:
- Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
- Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
- Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
- Для горючих стен щиты изготавливаются несгораемые.
- Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).
От распределительного щита электричество передаётся потребителям по электропроводке.
Конструктивные элементы ВРУ:
- трёхфазные либо однофазные провода;
- контакты для подключения кабелей;
- рубильник (автоматический выключатель);
- защитная автоматика (УЗО);
- заземление с нулевым проводом.
Через щит проходит кабель ввода, электричество подключается к дому.
Разводка по дому.
Разводка осуществляется до отделочных работ. Основные правила:
- Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
- Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
- Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
- Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.
В некоторых случаях провода укладываются под пол или под плиты перекрытия.

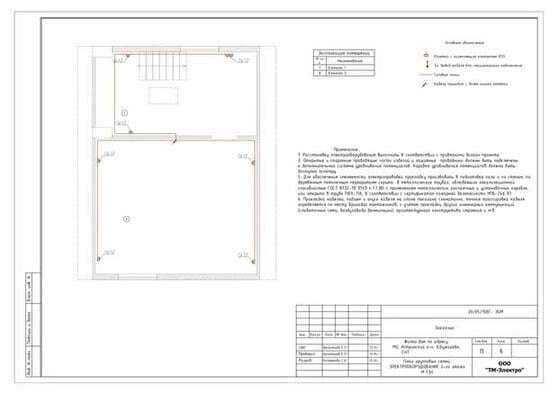

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.
Разводка вне помещения.
За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.
При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.
После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.
Монтаж электропроводки своими руками
Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.
Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).
Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.
Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.
На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.
Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:
- Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
- Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
- Вводный кабель к ЩО подводится следующим образом:
- синий провод крепится к нулю;
- белый проводок — к верхнему контакту УЗО (то есть к фазе);
- желтого цвета с зеленой полосой провод крепится к заземлению.
Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.
Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке
И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.
Открытый вариант монтажа
Открытую проводку монтируют последовательно:
- по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
- ставятся распределительные коробки, выключатели, розетки;
- кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
- от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
- в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.
Разводка скрытой проводки
Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.
Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.
Электропроводка в частном доме
В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:
- использование кабелей с безупречной изоляцией и самозатухающих проводов;
- применение исключительно металлических распределительных и установочных коробов;
- обязательная герметизация любых соединений;
- недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
- ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
- монтирование пластиковых гофр и коробов в штукатурку.
А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.
Особенности подготовки
Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.
Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель
Самое время устанавливать и располагать мебель
Но оказывается, что одна розетка прячется за шкаф, другая — за диван
Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.
Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.
Выводы
Электропроект представляет собой комплект документов, описывающих схемы подключения объекта к общим сетям, места размещения электрооборудования, количество и характеристики устройств и материалов для проведения работ. Отдельным разделом проекта является расчет нагрузок и мощности потребления, так как эти показатели будут проверяться при согласованиях, при оформлении допуском на эксплуатацию. Согласование электропроектов в Москве проходит через АНО «ИТЦ Мосгосэнергонадзора», Отдел по надзору за электроустановками Ростехнадзора, ГУП «МосСвет», Мосэнергосбыт, энергоснабжающие организации.
В компании Смарт Вэй можно заказать согласование электропроекта любой сложности. Подробнее об условиях сотрудничества можно узнать по телефонам, указанным на сайте.
