Правила монтажа и технические характеристики пластиковых труб для проводов

Правила проведения монтажных работ

При прокладке проводки в металлорукаве необходимо принять меры по его заземлению

На этапе установки труб для электропроводки важно соблюдать следующие правила:

Работа должна проводиться в 2 этапа. Сначала схематически изображается начало и конец труб, которые подводятся к распределительному щитку, аппарату управления, электроприемнику. Далее вычисляют подходящие точки крепления, углы изгибов, а также места для монтажа коробов.
При установке металлические жилы проводки подлежат обязательному заземлению при помощи гибкой медной перемычки, ведущей от корпуса к трубе

В качестве альтернативы допускается применение заземляющих гаек.
Перед затягиванием трубы важно продуть, потом выровнять.
В коробах нужно всегда оставлять запас для подсоединения в случае появления нештатных ситуаций. Делать соединение в трубах категорически запрещено. Сопротивление между трубой и проводами не менее 0,5 Мом.

Сопротивление между трубой и проводами не менее 0,5 Мом.

Основные виды труб

Специалистами выделяется большое количество видов труб для электропроводки, среди них: жесткая, гладкая, мягкая, армированная, гофрированная и т. д.

Гладкие изделия применяются при необходимости проведения открытой электрической проводки по стенам и потолку из слабогорючих или негорючих материалов. Характеристики таких ПВХ труб усилены снабжением дополнительной изоляции, а также механической защитой от повреждений кабеля.

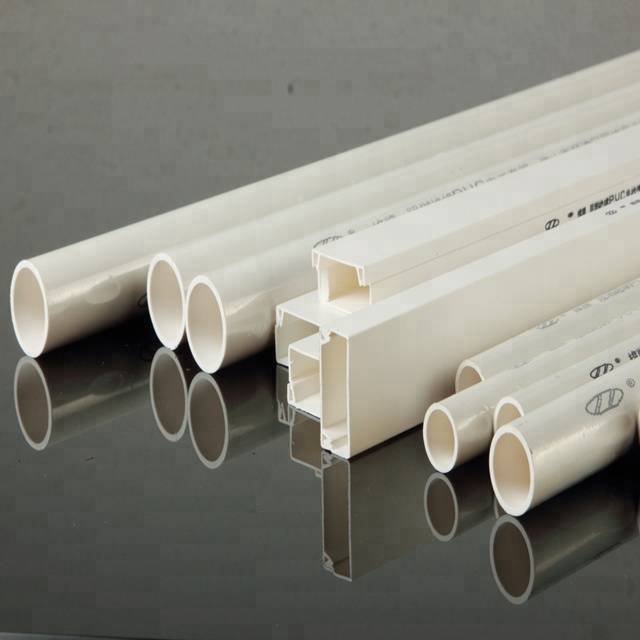

Жесткие трубы ПВХ для электропроводки используются при надобности ведения электрических проводов в бетонной стене.

Согласно ГОСТ 18599-83 трубы классифицируют на 4 категории:

1. тяжелые (Т).
2. средние (С).
3. средне-легкие (СЛ).
4. нестандартные (Н).

Гофрированные изделия характеризуются переменным поперечным сечением. Благодаря наличию чередования тонкостенных участков меньшего диаметра и толстостенных – большего диаметра, существует возможность растяжения и изгиба таких труб под разными углами.

Трубы для электропроводки можно выбрать гофрированные или гладкие; протянуть кабель в последний вариант будет проще

Гофрированные трубы для электропроводки оснащены внутренней протяжкой – тонкой проволокой из стали. Они имеют две модификации: легкую и тяжелую, отличающиеся толщиной стенки.

Достоинства металлических труб

Достоинства металлической гофрированной трубы

Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:

• Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
• Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
• Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.

Для монтажа не требуется большой арсенал инструментов.

Блиц-советы

1. В процессе пайки необходимо использовать элементы из одинакового материала.
2. Нарезку материала необходимо осуществлять строго перпендикулярно оси.
3. Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
4. Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
5. Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
6. Стыкование деталей должно производиться ровно во всех плоскостях.
7. Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
8. Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
9. Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.

Характеристики электротехнических ПВХ труб

Характеристики ПВХ труб

Приобретая трубы для электропроводки, необходимо учитывать предстоящие условия их эксплуатации, которые определяются подвижностью стен, влажностью и силой тока на линии. В продаже представлены модели, которые предназначены для бытового и промышленного использования.

Полимерные трубы для проводки кабеля имеют такие технические характеристики:

• изоляция при прямом воздействии тока — 2000 В,
• максимальная прочность при ударах — 2 кН/м,
• рабочий температурный диапазон — от — 30 °С до + 65 °С,
• растяжение до разрыва при растягивании — 30%,
• устойчивость к механическим импульсам — до 6 кДж,
• изоляционное сопротивление — от 100 Мом,
• удельный вес 500-700 кг/м³,
• огнестойкость — 600 °С,
• минимальный радиус изгиба гофрированных изделий — 3 диаметра,
• внутреннее сечение — 10-200 мм,
• длина единицы 2-25 м,
• толщина стенок — 0,8-2,0 мм.

Размеры

В зависимости от того, где будет производиться разводка электрических проводов, необходимо правильно подобрать тип термостойкой гофры. К примеру, для проводки систем слаботочки (телефон, компьютерная сеть, сигнализация и видеонаблюдение) используются шланги диаметром 16 мм.

Для проводки электрических кабелей между распределительными коробками лучше использовать трубки с диаметром 20-25 мм. Для подключения кабеля к электрическому распределительному щиту – 32 мм. Если проводится межэтажная разводка с прокладкой нескольких кабельных участок в одной термостойкой гофре, то не ниже 40 мм.

Специалисты не рекомендуют проводить закладку проводов в один гофрированный шланг. Между ними возникает магнитное поле, которое приводит к их нагреву. Поэтому в таких шлангах лучше всего укладывать многожильные провода и кабели со специальной изоляционной термостойкой оплеткой.

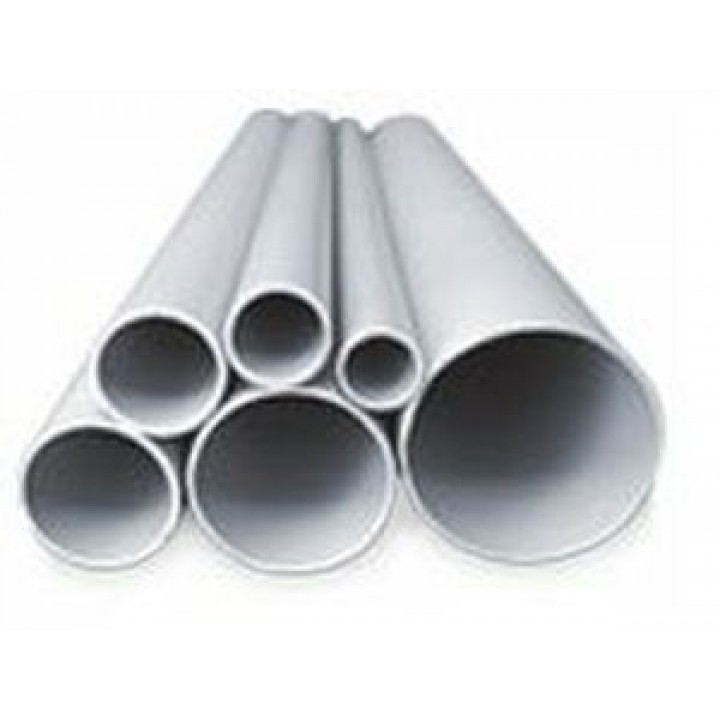

Классификация жестких труб из поливинилхлорида

Трубы пвх гост 18599 83 (с 2003 года – ГОСТ 14254-96) подразделяются на:

• Т – тяжелые;
• С – средние;
• СЛ – средне-легкие;
• Л – труба пвх жесткая легкая.

Сферы применения:

• – колодцы для проводов и кабелей;
• – технические колодцы;
• – защита компьютерных, телефонных, телевизионных и электрических коммуникаций при закрытой прокладке;
• – трубопроводы для самотечной канализации;
• – трубопроводы для водоотвода.

Особенности монтажа жестких ПВХ труб

• – при прокладке недопустимо образование конденсата на наружной поверхности или попадание на внутренние поверхности пыли или других загрязнений, поэтому возникает необходимость в уплотнении соединений;
• – для сбора конденсата во время эксплуатации необходимо установить протяжные коробки;
• – монтаж можно производить при температуре не ниже -5°С;
• – между фундаментами или в фундаментах трубопровод следует укладывать горизонтально;
• – если система укладывается под грунт глубже, чем на два метра, ее необходимо забетонировать.

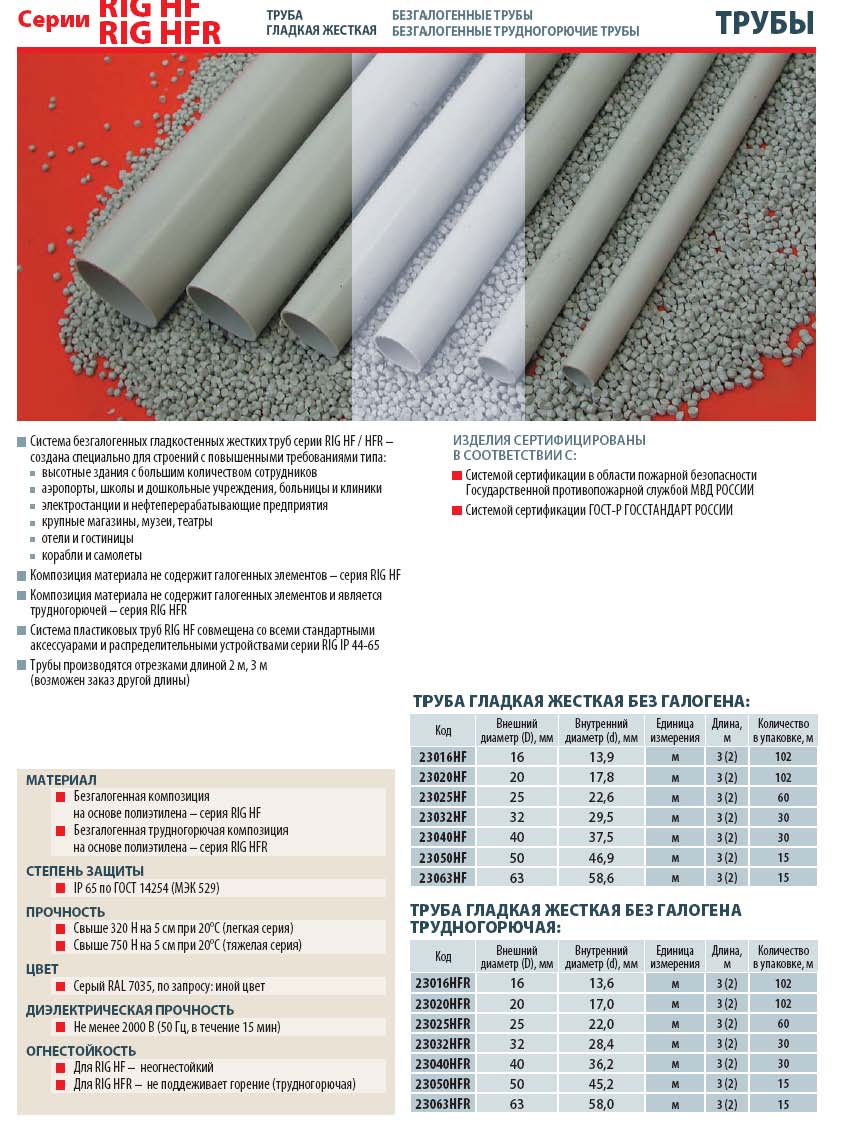

Характеристики электротехнических жестких труб из поливинилхлорида Снип, инструкции по охране труда и пожарной безопасности, правила устройства коммуникаций обязуют защищать провода и кабели путем их установки в пластиковые трубные изделия как в помещениях, так и на открытом воздухе. Работы можно производить при температуре от -5-и до +60-и градусов.

Материалы из поливинилхлорида при прокладке шнуров, проводов и кабелей можно использовать, если напряжение в сети не превышает 1500 В. Их можно укладывать:

• – в негорючие полы, стены, потолки при закрытой прокладке;
• – на любых основаниях в помещениях и на открытом воздухе при открытой прокладке;
• – в монолитные бетонные сооружения.

Основные характеристики пвх трубы:

• – устойчивость к воздействию влаги и износу;
• – не горят до 650°С;
• – рабочая температура -25 – +60°С;
• – минимальное удлинение при разрыве – 30%;
• – диэлектрическая прочность при 2000 В – 15 минут;
• – минимальная ударная прочность– 20 Н/м.

Виды и размеры

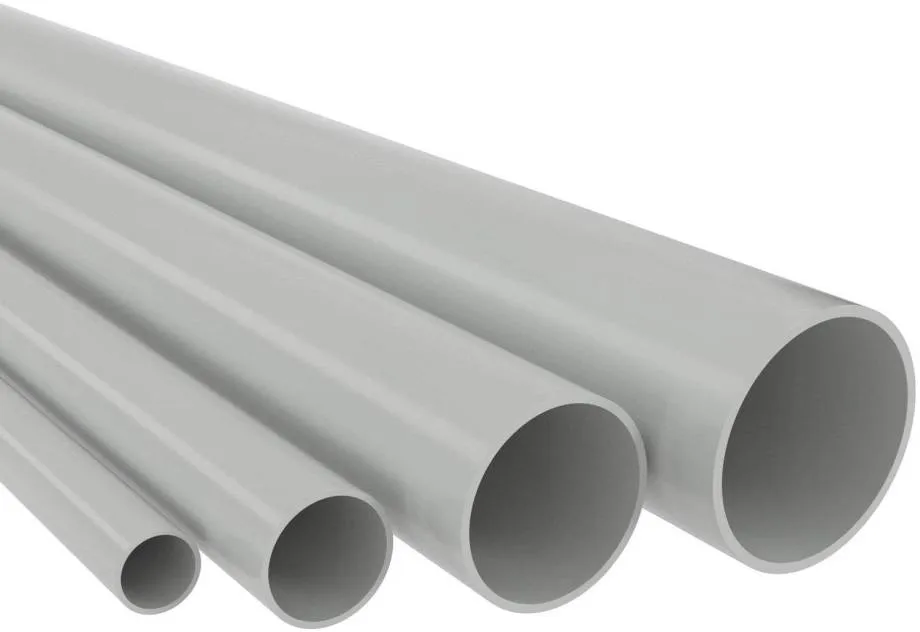

Существуют два вида жестких труб из поливинилхлорида:

• – нормальные – для открытой прокладки и закрытой прокладки вблизи поверхности;
• – усиленные – используются при прокладке в бетонной заливке.

Все жесткие трубные изделия из поливинилхлорида производятся отрезками от двух до шести метров (с предельным отклонением 50 мм).

Размеры жестких труб из поливинилхлорида
Наружный диаметр (мм)	Толщина стенки
Л (мм)	СЛ (мм)	С (мм)	Т (мм)
10	–	–	–	2.0
12	–	–	–	2.0
16	–	–	2.0	2.7
20	–	–	2.2	3.4
25	–	2.0	2.7	4.2
32	2.0	2.4	3.5	5.4
40	2.0	3.0	4.3	6.7
50	2.4	3.7	5.4	8.4
63	3.0	4.7	6.8	10.5
75	3.6	5.6	8.1	12.5

При монтаже используются соединительные элементы:

• – муфты – при соединении в помещениях с повышенной влажностью или на открытом воздухе;
• – коробки – при присоединении к распределительной коробке;
• – угольники или колена – для соединения деталей под углом 90°;
• – тройники – для Т-образного соединения элементов;
• – крепления с хомутом – для монтажа системы на стены;
• – держатели с защелкой;
• – полиэтиленовые скобы.

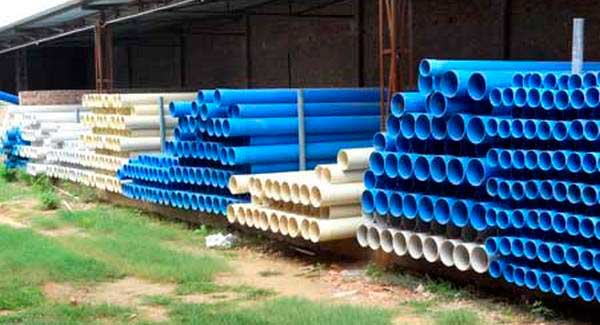

Упаковка, транспортировка и складирование

Жесткие трубные изделия из поливинилхлорида связываются полипропиленовой лентой и пакуются в термоусадочную пленку, иногда устанавливается защита на торцевую часть. Расстояние между креплениями не должно превышать 1,2 метра. Возможно применение других материалов для упаковки, если они не меняют качество товара. Транспортировка без ураковки возможна только по согласованию с заказчиком.

Перевозить эти материалы можно только в горизонтальном положении крытым транспортом при температуре от -50°С до +50°С. При погрузке и разгрузке запрещено их перемещать волочением или сбрасыванием.

Упакованные изделия разрешается хранить на ровной горизонтальной поверхности не только на складе, но и на открытом воздухе (до трех месяцев), если исключаются механические повреждения и попадание ультрафиолетовых лучей. Перед монтажом необходимо подержать материал при комнатной температуре не менее 12-и часов.

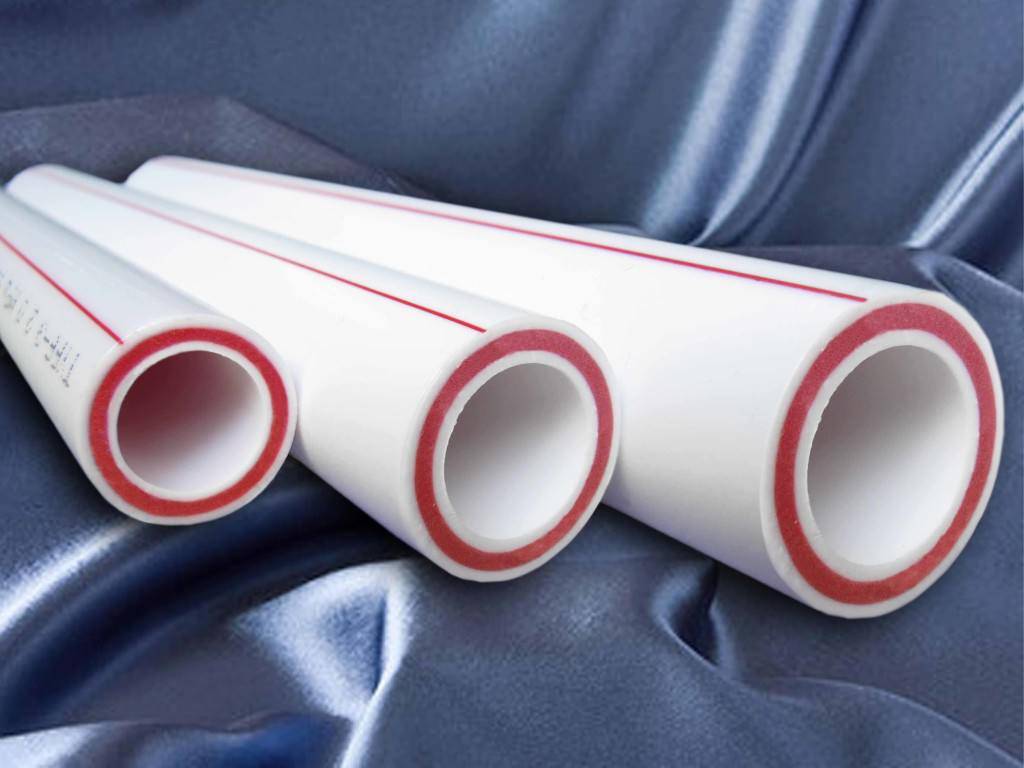

Трубы пластиковые канализационные и для водопровода

Трубы пластиковые канализационные и для водопровода

Монтаж проводки

Для проведения электропроводки с использованием ПВХ-труб понадобятся дополнительные комплектующие, предназначенные для каждого типа и модели, а именно:

• короб для соединения с распределительной коробкой;
• держатель с защелкой для крепления труб к стенам;
• крепеж с хомутом;
• гофрированная муфта;
• прозрачная муфта;
• скобы полиэтиленовые;
• колено (угольник) для соединения под прямым углом;
• тройник для Т-образных соединений;
• специальная муфта для влажных помещений и улицы.

Монтаж проводят следующим образом:

• в первую очередь следует сделать разметку для размещения труб с проводами. Чтобы кабель не нагревался, необходимо обезопасить их от любых нагревательных элементов отступом на 0,5 метра;
• каждые 10–15 см трубы должны быть закреплены, поэтому необходимо продумать заранее, какие крепежные детали будут применяться;
• далее, монтируются коробки разветвления (комплектующие ПВХ) и размечаются расположение клипс и крепежных хомутов;
• необходимо проследить, чтобы напряжение не превышало 15000 В;
• после этого кабель разравнивается, внутри ПВХ-трубы должны быть чистыми;
• на размеченные участки расставляются крепления, а трубки нарезаются на отрезки необходимых размеров;
• трубки размещаются в клипсы с подгоном крепежа под их диаметр;
• электрический провод протягивается через трубные элементы с помощью специальной протяжки, отдельные участки соединяются между собой, в том числе изгибы, повороты;
• кабели можно проводить по несколько штук непосредственно в разветвительную коробку, после чего подсоединить к определенным объектам.

Области применения ПНД-продукции

Трубы из полиэтилена низкого давления получили широкое распространение в системах канализации, водопровода и в скважинах.

Наиболее актуальны такие изделия при организации канализационной системы. Обуславливается это их достоинствами:

• Высокий показатель прочности;
• Не пропускают звуков (при работе канализации это немаловажный плюс);
• Способны гнуться под любыми углами – в этом главное отличие ПНД от ПВХ.

Из ПНД изготавливаются емкости для септиков, колодцев и других аналогичных конструкций, которым предстоит долгое время находится в агрессивных средах.

Если используется достаточно прочная продукция, она подходит на роль обсадной трубы, которой не страшны подвижки грунта. Максимум что с ней случится – небольшая деформация. Их сборка очень простая: встык или при помощи резьбы.

Разновидности заготовок

Ассортимент пластиковых труб для электропроводки представлен образцами в различном исполнении в физическом плане

Последнее особенно важно, чтобы правильно выбрать трубы для прокладки кабеля по стене или под стяжку пола. Рассмотрим детальнее особенности каждого вида:

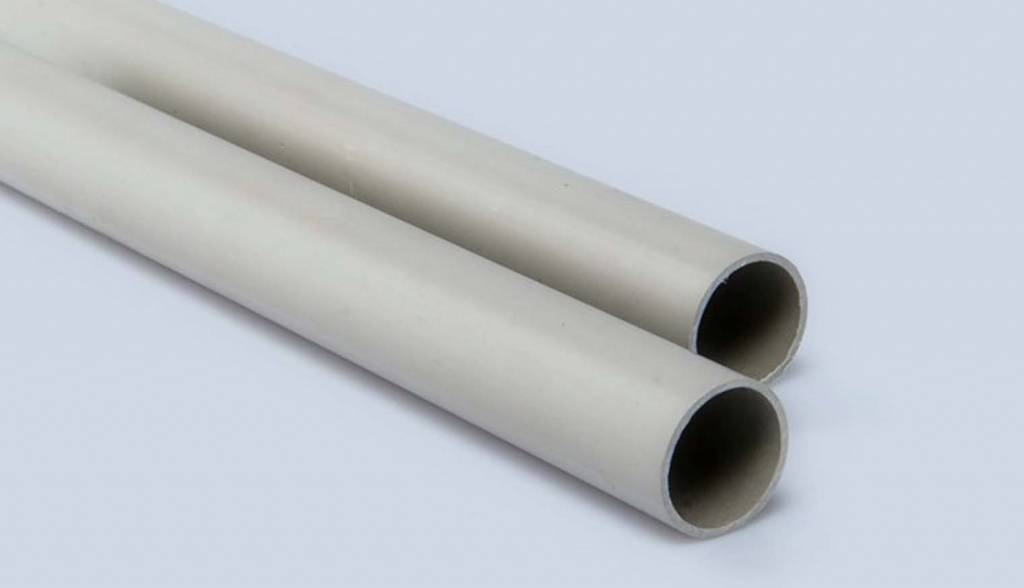

Гладкие или прямые.

Это классический вариант с тонкими или утолщенными стенками для открытого либо скрытого монтажа. Для производства используется полимерное сырье с низкой степенью горючести. Чаще используются трубы с диаметром поперечного сечения в 20 мм (D20). Температурный режим эксплуатации, как правило, соответствует диапазону от -15 до +90 градусов по Цельсию. Гибкие образцы допускается изгибать с радиусом до 160 градусов.

НПВХ (непластифицированный поливинилхлорид).

Это разновидность гладких труб для проводки, которые могут быть использованы внутри и снаружи дома. Здесь ассортимент представлен образцами с разной толщиной стенок, есть усиленные варианты для монтажа в бетонных основаниях, для удобства сборки линий может присутствовать раструб на одном из торцов. По действующим стандартам длина заготовок должна быть 3-6 метров. Срок эксплуатации изделий достигает 50 лет.

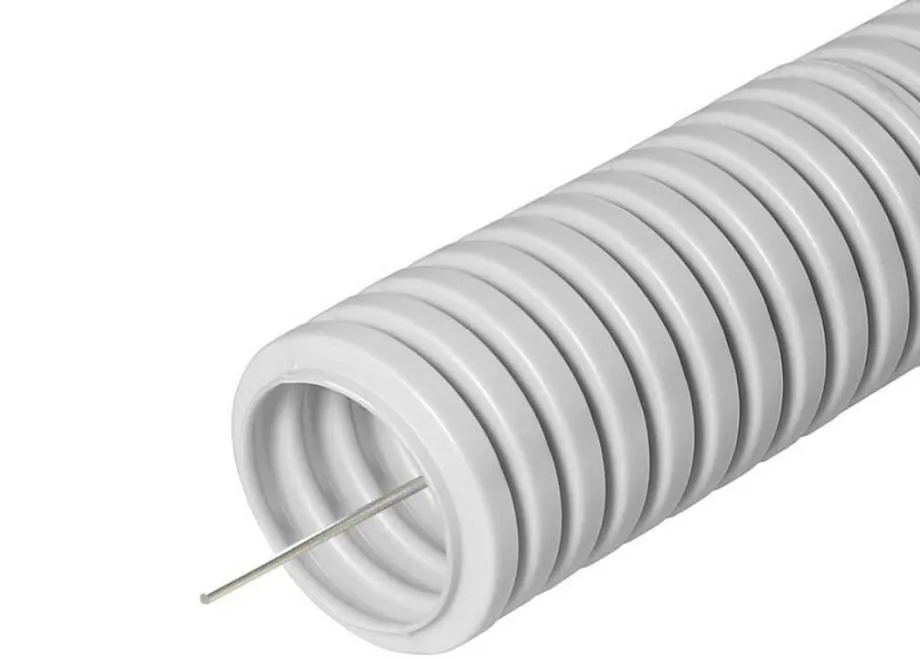

Гофрированные.

Подобного рода материалы особенно актуальны для прокладки кабеля в труднодоступных местах и на искривленных участках. Рельефность стенок здесь может быть как снаружи, так и внутри канала

Поэтому выбирая эту гофру стоит обратить внимание на наличие протяжки. Это тонкая проволока, с помощью которой упрощается и ускоряется процесс вставки провода в гибкий канал.

В продаже материал бывает в виде бухт из 15-100 метров трубы. Есть образцы с гладкой внутренней поверхностью. Применяется такая защита чаще снаружи дома, для укладки кабеля в стяжке или каркасных системах. Заявленные производителями характеристики соответствуют ГОСТу 14254-2015, температурный режим эксплуатации – от -50 до +50 градусов по Цельсию.

Отдельно стоит упомянуть о пластиковых трубах для электропроводки гофрированного типа с армированием. Фактически это спиралевидный металлический каркас в мягкой поливинилхлоридной оболочке. Здесь наблюдается повышенная пластичность, прочность, стойкость к вибрационной нагрузке. Диаметр изделий (как и у других гофрированных аналогов) может составлять от 16 до 63 мм.

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

• труба электрическая ПВХ дешевле;
• не требует заземления;
• при нормальной эксплуатации может служить до 50 лет;
• может эксплуатироваться при температурах от –25 до + 70С;
• не образуют и не накапливают конденсат;
• не требуют дорогостоящей сварки;
• не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
4. При необходимости нарезают изделия на участки нужной длины.
5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

7. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
8. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
9. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

• При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
• При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
• Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
• Для соединения двух точек по прямой всегда используйте цельные куски трубы.
• При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
• При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
• Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
• Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Важные моменты монтажа

Жесткая или гофрированная труба прокладывается, учитывая некоторые важные моменты. Устанавливая труб в кирпичной стене или полу необходимо использовать металлические скобы. Проводить заливку системы возможно только после ее надежной фиксации. Для перехода трубы на стену с пола либо при ее вводе в плиту применяются гофрированные соединители.

Важно не допускать образования заломов, что утруднит последующую протяжку проводов. Если две точки соединяются по прямой линии, то используются цельные отрезки труб

При отсутствии специального зонда в комплекте можно воспользоваться упругой металлической либо капроновой протяжкой. Она сначала запускается в изделие, а потом к ней привязывается кабель.

Перед протяжкой кабели подготавливаются путем их скрепления в нескольких местах. Предотвратить соскальзывание жгута помогает надежное соединение с протяжкой путем обвития и стягивания. Необходимо следить, чтобы концы кабеля не торчали. В ином случае протяжку будет невозможно осуществить.

Характеристики труб ПВХ для электропроводки отлично подходят для надежной защиты кабелей от внешних воздействий и всевозможных повреждений при скрытой либо открытой прокладке. Их технические параметры полностью соответствуют требованиям к такому роду изделий.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

• Наименование производителя (торговая марка).
• Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
• Показатель SDR.
• Диаметр изделия.
• Толщина стенки.
• Рабочее давление.
• Стандарт производства. Номер ГОСТ, либо ТУ.
• Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
• Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Особенности монтажа электропроводки

Технологию монтажа электропроводки в трубах рассмотрим на примере изделий различного типа, отличающихся своим материалом. Общий его порядок может быть представлен в виде следующей последовательности действий:

1. Разметка планируемой трассы прокладки по полу или потолку дома.
2. Подготовка и укладка трубопровода выбранного типа.
3. Протягивание в него кабеля электропроводки.

Технологии прокладки кабельных линий в трубах различного класса очень схожи и отличаются только некоторыми деталями (способом соединения отдельных пролетов трубных трасс, в частности).

Стальные трубы

Для укладки трубных заготовок на основе металла вдоль стен деревянного дома, например, потребуется подготовить прочные стальные крепления, надежно удерживающие их в точках фиксации.

Муфты, тройники и коробки для трубной разводки

Особенность этого вида проводки состоит в недопустимости наличия на срезах труб заусениц и заостренных краев, способных повредить кабельные изделия, а также использование специальных соединительных муфт.

Монтаж электропроводки в трубах показан на видео ниже.

Еще одной важной деталью использования железных трубопроводов (и их недостатком одновременно) является электропроводность стенок. В этом случае возможен пробой жил кабеля на металл и создание угрозы жильцам частного дома

По этой причине сегодня все большее число пользователей выбирают для прокладки электропроводки пластиковые или гофрированные (не проводящие ток) трубы.

Гофра

Это вид трубных заготовок для прокладки электропроводки привлекателен не только своей электрической безопасностью. Благодаря гибкости гофры, через нее гораздо удобнее протягивать монтируемые кабели и жгуты из проводов. То же самое следует сказать и о демонтаже в случае капитального ремонта помещений и замены электропроводки.

Монтаж электропроводки в гофре

Крепить гибкие шланги можно в любом удобном месте, а соединений в этом случае совсем не потребуется (обычно сразу берется кусок нужной длины).

Электропроводка в гофре ПВХ

Единственный недостаток этих монтажных изделий – низкая стойкость к механическим (сдавливающим) нагрузкам. По этой причине трассы из таких труб прокладываются по элементам строений, вероятность деформаций которых минимальна.

Пластик

Данный тип трубопроводов является чем-то средним между двумя рассмотренными вариантами. Пластик достаточно прочен, чтобы надежно «держать» механические нагрузки и в меру гибок для того, чтобы прокладывать проводные жгуты в нем было удобно.

Электропроводка в трубах ПВХ

При выборе места монтажа исходят из указанных соображений и допустимости беспрепятственного крепления заготовок к элементам строения. Срок эксплуатации этих изделий заметно превышает тот же показатель для металлических труб.

Нажмите пожалуйста одну из кнопок ниже, чтобы узнать помогла статья или нет.

Помогла3Не помогла2
