Расчет стропил своими руками: используем в работе онлайн калькулятор

Устройство кровли

Выбор кровельных материалов сегодня весьма велик и ограничивается только вашим выбором и стоимостью. Можно покрыть крышу рубероидом, ондулином, сланцем, металлочерепицей, оцинкованным железом или профлистом.

Каждый из этих кровельных материалов имеет свои преимущества и недостатки. Наиболее дешевым и простым в монтаже кровельным материалом является рубероид. Однако срок его службы составляет всего 10-15 лет. Более долговечен шифер – он сможет простоять без замены 30-40 лет. Наиболее продолжительный срок службы имеют профлист, оцинкованное железо и металлочерепица – около 40-50 лет.В зависимости от кровельного материала следует выбирать угол наклона крыши. Если рубероидом покрыть крышу, имеющую маленький наклон, то зимой на ней будет скапливаться снег, под тяжестью которого может нарушиться целостность кровли, если слоев рубероида будет недостаточно. Более подробно об уклоне крыши в зависимости от выбранного кровельного материала вы можете прочитать здесь.Устройство кровли в самом простом случае представляет собой обрешетку по стропилам с прикрепленным к ней кровельным материалом. Такая конструкция используется в банях с холодным чердаком, она не требует утепления, гидро- и пароизоляции.Если баня будет эксплуатироваться и в зимний период, то целесообразно устройство теплого чердака. В этом случае потребуется более сложная кровля – с послойной гидроизоляцией, утеплителем и пароизоляцией. Возможный вариант утепленной кровли показан на рисунке ниже.

Стрелкой показано движение воздуха, циркулирующего в кровле для вентиляции деревянных конструкций и предотвращения их гниения.

Небольшой видеоролик об утеплении кровли с использованием матов Isover вы можете посмотреть ниже (для воспроизведения нажмите на треугольник):

обзором кровельных материалов

Программы для проектирования и расчета стропильных систем

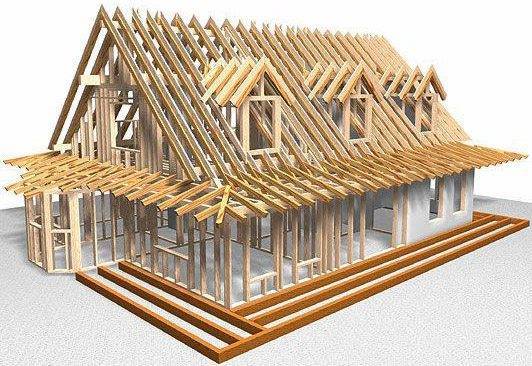

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

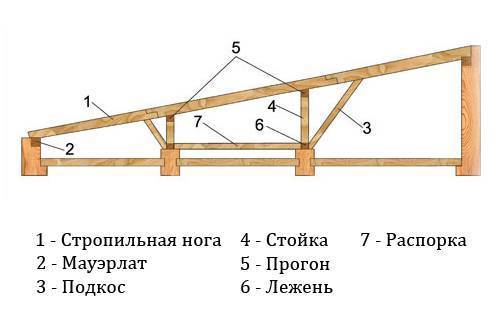

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

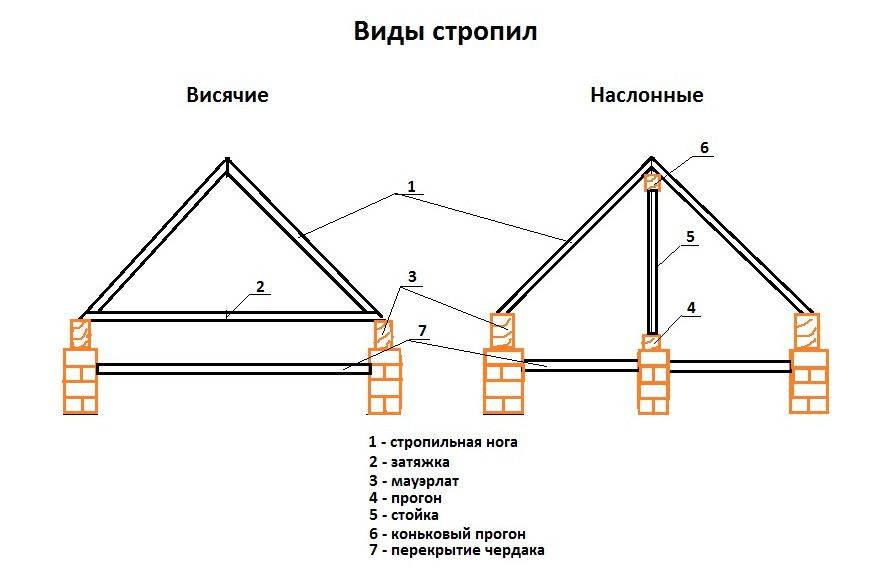

Виды стропильных систем на односкатной крыше

Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:

Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.

Стропильная система может представлять собой конструкцию по типу фермы

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

Крепление стропил на мауэрлате

В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.

Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.

Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Скользящие крепления стропил к мауэрлату

Строительные калькуляторы

Общестроительные работы

Калькулятор теплицы

Материал на армопояс

Расчет бетона на лестницу

Калькулятор опалубки перекрытия

Калькулятор отмостки

Калькулятор твердения бетона

Калькулятор бетона на ленточный фундамент

Калькулятор количества блока

Калькулятор арматурной сетки

Калькулятор арматуры

Расчет забора из профнастила

Расчет расхода химического анкера

Расчет раствора

Расчет кирпича на кладку

Нагрузки

Расчет вала на кручение

Эпюры нормальных и касательных напряжений

Расчет на опрокидывание

Калькулятор фермы

Калькулятор ветровой нагрузки

Калькулятор балки

Калькулятор снеговой и ветровой нагрузки

Сбор нагрузок онлайн

Расчет нагрузки на фундамент

Расчет балки на прочность

Расчет балки на прогиб

Расчет растянутых элементов

Расчет стойки

Металл

Расчет металлической лестницы на тетивах

Расчет металлического каркаса

Расчет болтового соединения

Расчет металлической лестницы

Сортамент металлопроката

Стык двутавровых балок

Минимальное расстояние между болтами

Расчет массы металла

Калькулятор массы метизов

Железобетон

Расчет железобетонной колонны

Расчет фундаментной плиты

Расчет железобетонной балки

Дерево

Калькулятор стропил

Расчет количества и объема досок

Расчет деревянной балки онлайн

Инженерные коммуникации

Аэродинамический расчет

Калькулятор площади воздуховодов

Гидравлический расчет трубопровода

Расчет скорости воды, воздуха, газа

Расчет продухов

Расчет диаметра газопровода онлайн

Расчет высоты дымохода онлайн

Расчет водосточной системы

Расчет системы вентиляции

Отделка

Калькулятор штукатурки стен

Калькулятор стяжки пола

Калькулятор плитки на пол

Расчет площади стен

Онлайн расчет краски

Расчет плитки, краски, обоев и штукатурки

Расчет размеров

Геометрические характеристики

Калькулятор сферы

Калькулятор объема цилиндра

Расчет развертки конуса

Калькулятор винтовой лестницы

Расчет площади крыши

Расчет кубатуры

Коэффициент линейного расширения

Калькулятор площади

Теплотехника

Расчет точки росы онлайн

Расчет секций радиатора онлайн

Расчет теплопотерь дома онлайн

Теплотехнический расчет

Электрика

Калькулятор сечения кабеля

Расчет мощности кондиционера

Расчет освещенности помещения

Прочее

Калькулятор линейной и угловой скоростей

Расстояние между точками

Линейная интерполяция

Калькулятор кредитов

Калькулятор единиц измерения

Калькулятор градусов и минут

Калькулятор уклонов

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6­°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материала	Рекомендуемый угол наклона минимальный/максимальный	Какой наклон ската делают чаще всего
Кровля из толя с посыпкой	3°/30°	4°-10°
Двухслойная толевая	4°/50°	6°-12°
Цинковая с двойными стоячими фальцами	3°/90°	5°-30°
Шпунтованная черепица с 4-мя желобками	18°/50°	22°-45°
Голландская черепица	40°/60°	45°
Обычная керамическая черепица	20°/33°	22°
Профнастил и металлочерепица	18°/35°	25°
Асбоцементный шифер	5°/90°	30°
Искусственный шифер	20°/90°	25°-45°
Солома или камыш	45°/80°	60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Требования к качеству материала

Проект кровли для расчета количества деревянных стропил

Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала.

Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород.

Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86. Среди них:

• Допускает наличие сучков в количестве не более трех на метровый участок, размер сучков не должен превышать30 мм.
• Допускается наличие несквозных трещин, не превышающих ½ длины;
• Влажность пиломатериала не должна быть выше 18% при измерении влагометром.

При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны:

• Данные о производителе;
• Номер стандарта и название изделия;
• Размер изделия, влажность и использованная порода древесины;
• Количество отдельных элементов в упаковке;
• Дата выпуска данной партии.

Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий.

К защитным  мероприятиям относят:

• Обработку древесины антисептиками для предотвращения преждевременного загнивания;
• Обработку древесины антипиреновыми пропитками для защиты от возгорания;
• Обработку биозащитными составами для защиты от насекомых-вредителей

К конструктивным мероприятиям можно отнести:

• Установка гидроизоляционных прокладок в месте соприкосновения кирпича и деревянных конструкций;
• Создание гидроизоляционного слоя под кровельным материалом и пароизоляционного – со стороны помещений перед слоем утеплителя;
• Оборудование вентиляции подкровельного пространства.

При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта.

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

• Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
• Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
• Определиться с шагом стропил.
• Ввести данные по параметрам обрешетки.
• Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
2. Площадь ее поверхности.
3. Вес и количество рулонов материала кровли.
4. Параметры стропильной системы — длину стропил и их количество.
5. Количество рядов обрешетки.
6. Расстояние между ними.
7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

• односкатная или двускатная;
• свободная форма;
• вальмовая или полувальмовая конструкция;
• мансардная с фронтоном в торцах;
• мансардно-вальмовая разновидность;
• сферическая;
• плоская крыша;
• двускатная с рейкой для крепления.

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

• длины стропил;
• площадь кровли;
• протяжённость водосточных желобов;
• коньки;
• ветровые фронтоны;
• рёбра крыши;
• объёмы пиломатериалов;
• данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
• в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Материал для стропил

Для изготовления стропил обычно используют древесину хвойных пород, поскольку такой материал легок в обработке и стоит относительно недорого. Чаще всего ждя этих целей выбирают деревянный брус, имеющий ширину 10-15 сантиметров и 5-сантиметровую толщину. У деревянной стропильной системы есть преимущество перед металлической конструкцией, которое заключается в том, что она получается легкой и одновременно прочной, при этом изготовление стропильной системы своими руками вполне осуществимо, если имеются знание и опыт в сфере строительства.



Размер деревянного бруса следует подбирать, исходя из:

• используемого для покрытия кровли материала;
• длины и угла установки стропил.

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

• Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
• Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО!
Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система
