Напольное отопление – как сделать своими руками? Инструкция

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

• На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

• Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.

• Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

• Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Расчет и распределение труб

Для каждого помещения расчет протяженности трубы и шага ее установки необходимо произвести в отдельности. Расчеты водяного теплого пола можно выполнить посредством специализированных программ или воспользовавшись услугами проектных организаций. Самостоятельно посчитать необходимую мощность для каждого контура очень сложно, при этом учитывается масса параметров и нюансов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы или привести к неприятным последствиям, среди которых: недостаточная циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и холодные участки, неравномерный нагрев пола и образование мест утечки тепла.

Для проведения расчетов необходимы следующие параметры:

1. Размеры помещения;
2. Материал стен, перекрытий и теплоизоляции;
3. Тип теплоизоляции под теплый пол;
4. Тип напольного покрытия;
5. Диаметр труб в системе теплого пола и материал;
6. Мощность котла (температура воды).

По этим данным можно определить необходимую длину используемой трубы для комнаты и шаг ее установки для достижения требуемой мощности теплоотдачи.

При распределении труб следует выбрать оптимальный маршрут укладки

Важно учитывать, что вода, проходя по трубам, постепенно остывает. К слову сказать, это не недостаток, а скорее плюс водяных теплых полов, ведь и теплопотери в комнате происходят не равномерно

При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

Укладку труб желательно начинать от внешних, более холодных стен помещения;

• Для постепенного уменьшения нагрева пола от внешней стены к внутренним используется способ укладки «змейкой»;
• Для равномерного обогрева пола в помещениях со всеми внутренними стенами (в ванной, гардеробе и т.п.) используется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом между витками, после чего разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Помимо длины и формы распределения труб следует просчитать их гидравлическое сопротивление. Оно повышается с увеличение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, желательно привести сопротивление к одинаковому значению. Для разрешения таких ситуаций необходимо разделять большие контуры с длиной трубы более сотни метров на несколько меньших.

Для каждого контура покупается единый отрезок трубы необходимой длины. Недопустимо использовать стыки и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после тщательно проведенных расчетов с продумыванием всего маршрута укладки.

Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.

Расчеты и архитектура

У проекта всегда есть архитектурная часть, которая предполагает расчет постройки помещения под котельную, ее обустройство, мощность технических элементов.

Перед тем, как установить любую часть узла (например, котел или дымоход), требуется провести точные расчеты. Для этого не нужно специфических знаний, достаточно использовать готовые формулы или онлайн-калькуляторы.

Правильное составление проекта котельной

Чтобы верно спроектировать котельную, нужно выбрать место под установку основного котла. По стандартам котельная не должна располагаться внутри жилого помещения. Если подходящих площадей в доме нет, делается пристрой.

Расчетная мощность теплогенератора одноэтажного или многоэтажного здания влияет на размер котельной. Требования при оборудовании теплового узла:

1. Высота помещения не менее 2,5 м.
2. Объемом от 15 м3.
3. Обязательная вентиляция.
4. Минимум одно окно и одна дверь.

Пример обустройства котельной

Учитывается мощность теплового генератора: установки от 151 кВт можно ставить только на первых или цокольных этажах, а аппараты слабее допускается монтировать на втором или третьем этаже дома

Это важно для проектирования отопления многоэтажного коттеджа

Самые маленькие модели (до 60 кВт) устанавливаются на кухне, но если в ней есть окно с форточкой для проветривания.

Имеет значение и материал, из которого построено здание. Например, проект для отопления деревянного дома отличается от постройки из кирпича.

Выбор дымохода, расчет размеров

Дымоходная труба ставится в обязательном порядке. Через нее выводятся продукты горения наружу, в случае появления утечки частично отводится газ.

Необходимо, чтобы материал обладал огнестойкостью не менее 1 ч. Все стыки, швы также покрываются огнестойкими герметизирующими средствами, а основная труба не должна пропускать газы.

Согласно СНиП 2.04.05-91, величина сечения дымохода зависит от мощности основного прибора: чем мощнее котел, тем шире труба.

Чаще всего применяются сэндвич-трубы из нержавеющей стали. Если собственник хочет сделать кирпичное сооружение, рекомендуется установить жаропрочную металлическую трубу, а вокруг нее выложить кирпич.

Керамические изделия используются редко, так как материал очень хрупкий, но при этом тяжелый.

Сечение дымоходных элементов 16 см подходит для теплогенераторов до 3,5 кВт, если показатель достигает 5,2 кВт, нужны изделия 19 см, а под 7,2 кВт – 22 см.

Длина зависит от высоты крыши и от того, как далеко от конька будет располагаться дымоход: чем дальше планируется поставить трубу, тем выше она должна находиться относительно крыши.

Необходимая мощность

При составлении проекта отопления учитывается общий показатель мощности конструкции.

Первое, на что обращают внимание, это климатические условия. В холодных регионах оборудование должно вырабатывать больше тепла, чем в районах, где температура редко опускается ниже -10 С. Нельзя обойтись без вычисления площади, объема каждого обогреваемого помещения, количества радиаторов

Всегда смотрят, есть ли теплоизоляция, насколько хорошо она выполнена

Нельзя обойтись без вычисления площади, объема каждого обогреваемого помещения, количества радиаторов. Всегда смотрят, есть ли теплоизоляция, насколько хорошо она выполнена.

В итоге получается требуемая мощность котла, а запас рассчитывается в зависимости от модели. Одноконтурный прибор требует 30%, а двухконтурный – 50%.

Объем теплоносителя высчитывается путем умножения мощности теплогенератора на 15. Например, для обогрева комнаты площадью 81 кв. м потребуется котел на 16 кВт и 240 л жидкости.

Естественная или принудительная циркуляция?

Существует два способа циркуляции теплоносителя: под действием гравитации или циркуляционного насоса.

При естественном течении воды внутри системы не требуется дополнительно подключать насос. Но необходимо увеличить количество теплоносителя внутри труб, поставить более широкий трубопровод, при сборке системы выдерживать крен не менее 2%.

Естественная циркуляция

Выполняется балансировка температуры за счет увеличения количества секций радиатора, находящихся дальше всех от котельного узла.

Циркуляционный насос устраняет эти недостатки системы, но требует дополнительной установки датчиков, расширительного бака.

Установка теплого пола

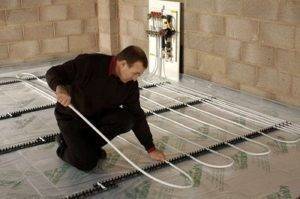

Рассмотрим, как произвести монтаж теплого пола своими руками бетонным способом:

Сначала нужно произвести разметку на полу, где будут лежать трубы. Затем поверхность пола нужно утеплить с помощью пенопласта или пенополистирола, которые позволяют теплу направляться вверх, а не греть потолок соседей.

Далее необходимо уложить демпферную ленту по периметру комнаты, которая предназначена для компенсации теплового расширения стяжки из бетона.
После этого на теплоизоляционный материал следует уложить арматурную сетку, которая делает стяжку более прочной и к ней производится крепление труб отопления.
Укладка труб производится, как правило, по спирали. Однако могут быть и другие способы: змейкой или двойной змейкой, спиралью со смещением центра и т.д.

Отопительные трубы для водяного пола нужно крепить к арматуре при помощи специальных хомутов, оставляя небольшой зазор в креплении, так как трубы под воздействием тепла изменяют свои размеры. Расстояние между трубами должно составлять от десяти до тридцати сантиметров, а от стены не меньше семи сантиметров.
Один конец отопительного контура следует подключить к подаче воды, а второй к обратному коллектору. Длина контура может составлять до шестидесяти метров. Между контурами нужно сделать деформационный шов. При укладке трубы в этот шов на нее необходимо надеть специальный гофрированный корпус.

Когда все крепежные работы будут выполнены, обязательно нужно будет произвести испытание всей системы отопления на предмет выявления протечек и разрыва труб. Давление в контуры нужно подавать с превышением в 1,5 раза. После этого необходимо залить всю конструкцию специальным раствором для оборудования теплых полов.

При решении задачи как сделать водяной теплый пол, можно использовать настильный способ при помощи полистирола:

• В специальные полистирольные плиты с пазами укладываются пластины, которые распределяют тепловую энергию. Монтаж начинается также с утепления поверхности пола, затем укладываются плиты из полистирола.
• Далее в эти плиты нужно уложить тепловые пластины, в которые вставляются трубы контура отопления. Эта система применяется для ограничения нагрузки на перекрытия или в случае, когда высота помещения невелика.

В домах, построенных из древесины, изготовление водяных теплых полов своими руками немного отличается от вышеизложенного. В качестве теплоизолятора здесь могут применяться минеральная вата или полистирол, которые плотно укладываются между лагами пола. Существуют два вида монтажа: модульный и реечный способ.

1. Есть специальные модули, в которых сделаны каналы для труб отопления.

2. В реечном способе трубы теплового контура и тепловые пластины нужно укладывать между частями ДСП, которые имеют толщину от 150 до 300 миллиметров. Эти детали из ДСП необходимо крепить к основанию пола саморезами на расстоянии двух сантиметров. Между ними укладываются пластины из алюминия, в пазы которых следует положить трубы отопления. Сверху на пластины из алюминия нужно положить прокладку из вспененного полиэтилена или картона для поглощения влаги. Затем доски пола.

Монтаж напольного отопления своими руками

Неотъемлемым спутником в решении вопроса с отоплением является теплоизоляция и теплосбережение. Именно поэтому данные факторы необходимо обязательно учитывать и перед монтажом напольного отопления.Для начала нужно исключить утечку тепла, а самыми частыми зонами его утечки являются окна и стены

В первую очередь необходимо установить пластиковые окна, при этом важно обратить внимание на чёткое соблюдение технологии установки, так как её нарушение может привести к теплопотерям. Не менее важна и отделка откосов окон с внешней и внутренней стороны, опять-таки для исключения продувов. Также если вы произведёте утепление стен, то прирост теплосбережения будет иметь достаточно высокие показатели.Теперь коснёмся самой процедуры монтажа пола

Также если вы произведёте утепление стен, то прирост теплосбережения будет иметь достаточно высокие показатели.Теперь коснёмся самой процедуры монтажа пола.

Укладка напольного отопления

В первую очередь при монтаже напольного отопления необходимо подготовить основание. В соответствии с правилами укладки напольного отопления – основа должна быть ровной, без бугров и прочих неровностей. Для начала необходимо проверить уровень пола, а при необходимости выровнять его. Когда пол выронен, переходим к укладке теплоизоляционного материала, который необходим для того, чтобы тепло шло вверх, а не нагревало плиту перекрытия. Следующим этапом будет выбор места нахождения терморегулятора и подвод коммуникаций – при электрическом напольном отоплении, либо откуда будут заходить трубы и краны – при водяном отоплении. Далее процедура укладки системы отопления этих двух видов отличается друг от друга, и мы рассмотрим каждую из них отдельно.Монтаж водяного напольного отопленияДавайте для начала узнаем, как лучше смонтировать напольное водяное отопление. Начало монтажа водяного отопления производится с организации места подвода теплоносителя. Для этого необходимо проделать соответствующие отверстия в стене, для подвода труб и установки на них кранов. Рекомендуем для этого сделать специальную нишу-шкаф, которая закроет все эти, так называемые механизмы подачи теплоносителя.Затем, на выровненный пол, на который уложен теплоизолятор, укладывается специальная сетка, которая будет основанием для крепления трубы. Сама труба складывается вдвое и укладывается на пол, фиксируясь к основанию с помощью стяжек

Важно отметить, что труба обязательно должна быть сложена вдвое и именно так уложена, так как необходимо обеспечить вывод водяного теплоносителя из системы. Трубы укладываются в виде спирали, при этом не должно быть никаких перегибов, иначе это существенно снизит проходимость теплоносителя.Когда система водяного напольного отопления уложена – необходимо удостовериться в её правильной укладке, а затем произвести её подключение к подающему и обратному кранам

Делается пробный запуск системы на проходимость труб и на наличие течи. Затем температура теплоносителя увеличивается и вместе с этим увеличивается и интенсивность, то есть напор подачи воды в системе. Конечным этапом монтажа напольного отопления является его заливка с помощью наливного пола, с последующей укладкой отделочного напольного материала.Вот так укладывается напольное водяное отопление своими руками, теперь расскажем об электрическом напольном отоплении.Монтаж электрического напольного отопленияЭлектрический пол укладывается в принципе по такой же технологии что и водяной, но имеет некоторые нюансы. Укладка теплоносителя также производится на выровненный пол и на уложенный теплоизоляционный материал. Начало укладки теплоносителя производится от терморегулятора.При укладке электрического напольного отопления, рулоны раскатываются от одной стены, до другой, при этом в целях экономии можно обходить те места, в которых будет установлен шкаф, кровать и иная мебель, под которой не нужен обогрев. Достигнув стены, за несколько сантиметров до её начала, вам необходимо разрезать основу теплоносителя, при этом, не повредив так называемый контур (как правильно разрезать – будет наглядно продемонстрировано в инструкции). После этого лента утеплителя укладывается параллельно первой, впритык к ней.Когда теплоноситель уложен, проверьте правильность укладки и произведите его подключение. Затем произведите пробный запуск – если всё работает, то производим настил отделочного напольного покрытия.Теперь, на основе полученной информации, вы сможете выбрать наиболее оптимальный вид напольного отопления и произвести его правильный монтаж.

Электрический пол

При установке электрического теплого пола важно понимать, что их есть два вида:

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

• греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
• нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

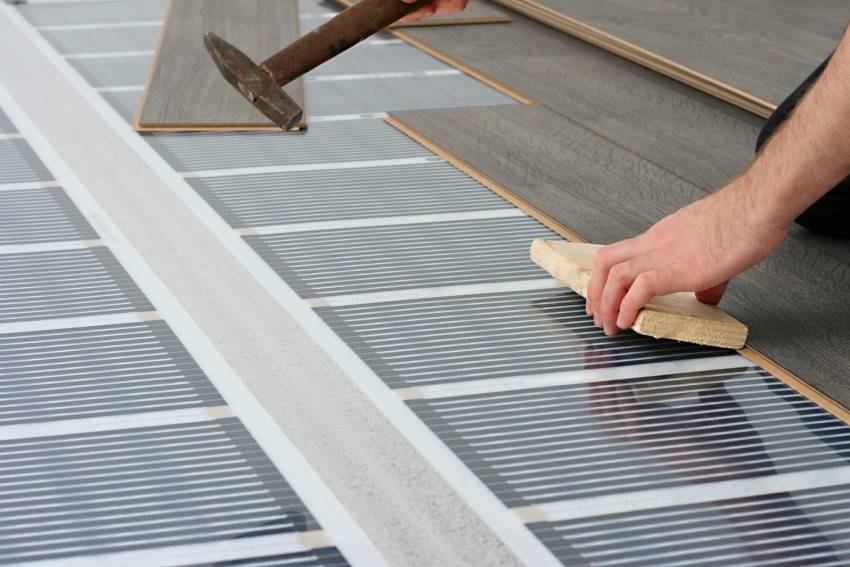

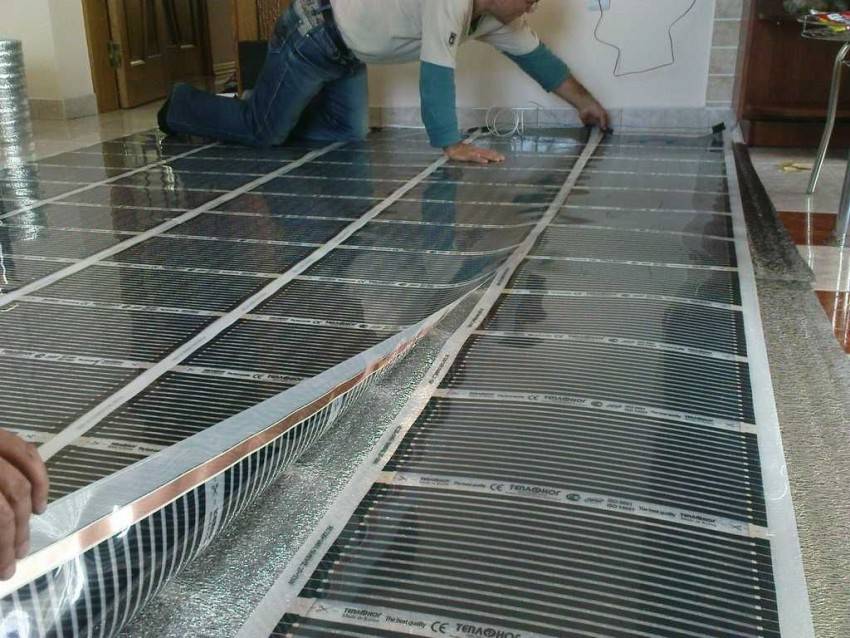

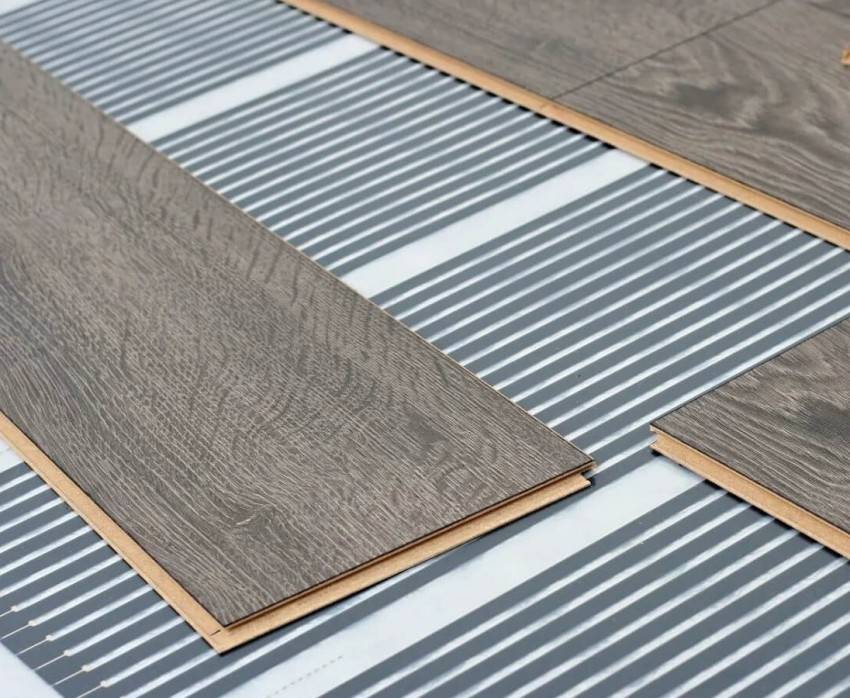

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

Удачные примеры и варианты

• К слову, электромагнитное поле возникает только у кабельного электрического теплого пола, а из этого следует, что нагревательная система может быть установлена и в детских комнатах. Влияния на здоровье ребенка маты и инфракрасные полы не оказывают.
• Если в загородном коттедже есть собственная котельная, то зачастую устанавливается водяной теплый пол, связано это с экономией. При обогреве больших площадей удается существенно сэкономить на электроэнергии.

В завершение, хотелось бы отметить тот факт, что современные нагревательные системы легко монтируются

А значит, осуществить установку теплого пола по силам любому взрослому человеку, важно лишь соблюдать технологический процесс и прислушиваться к советам специалистов

О том, как произвести монтаж водяного теплого пола, смотрите в следующем видео.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см – сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

• Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
• Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

• Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
• Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

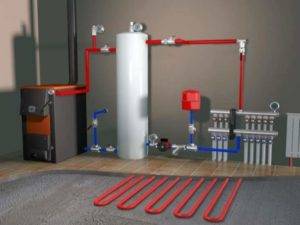

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

• энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
• трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
• радиаторы отопления, которые делают из чугуна, стали или алюминия;

При покупке радиаторов выбирайте проверенных производителей.

• различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
• расширительный бак для компенсации избыточного давления в системе;

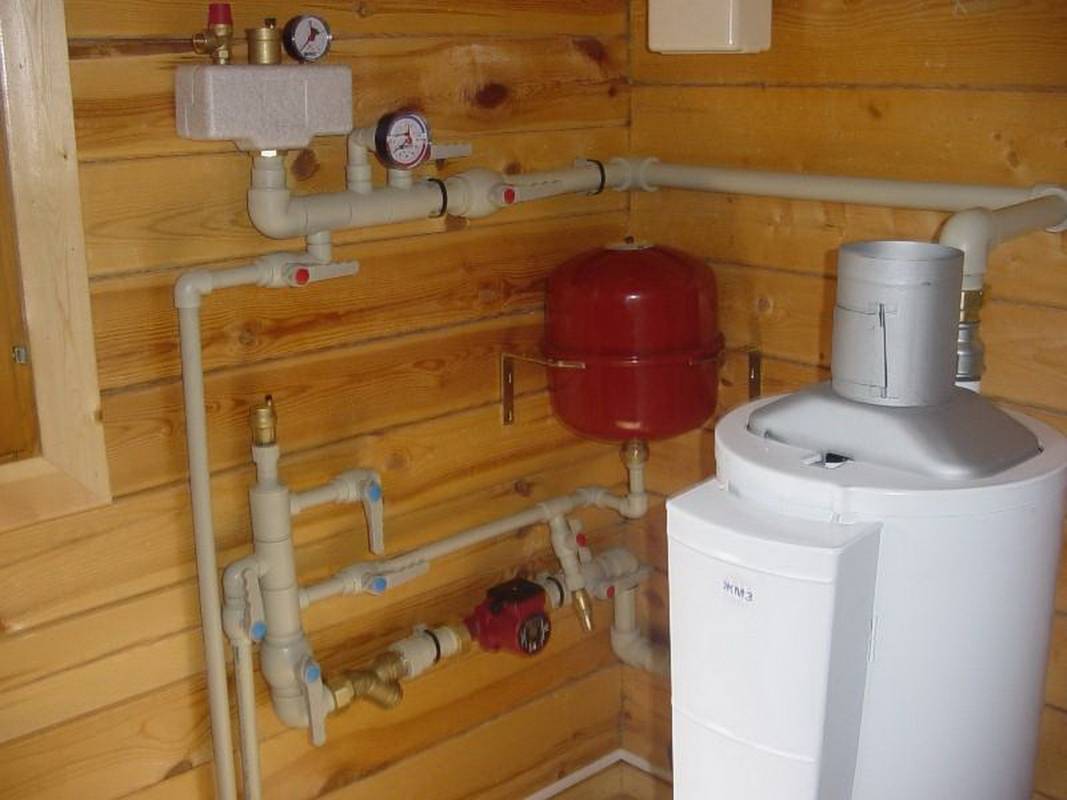

• циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

1. С применением одной трубы.
2. С применением двух труб.
3. С использованием коллекторов.

Однотрубная система отопления с циркуляционным насосом.

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.
