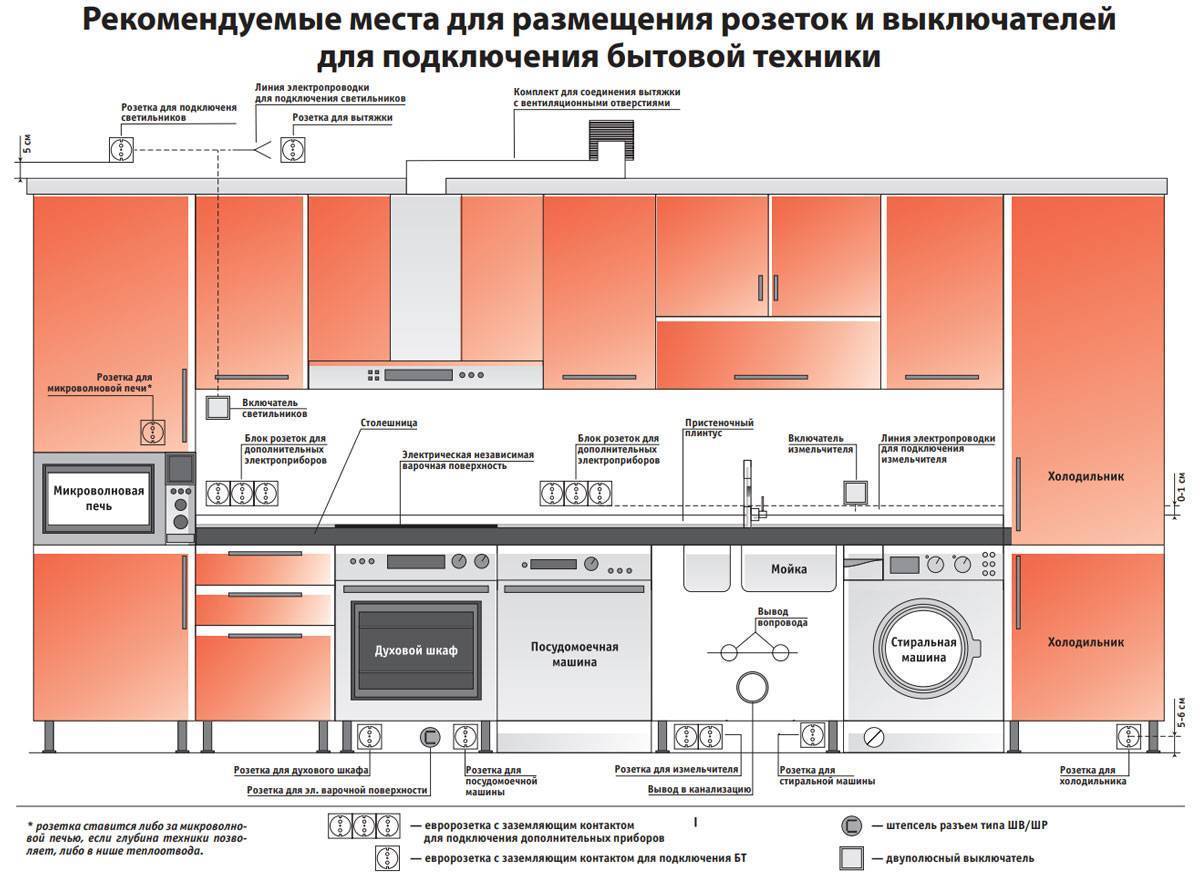

Расстояния и места размещения
Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.
Если кухня угловая, то же самое проделываете со смежной стеной.
Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.
Холодильник
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.
Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.
Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.
Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.
Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.
Розетки рабочей зоны и над столешницей
Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.
Размещайте розетки в этой зоне в 105см от пола.
В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.
Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.
Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.
Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.
Вытяжка
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.
Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.
Варочная и духовка
При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.
Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.
Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.
Если такой возможности нет, то придется подключаться от нижней группы.
В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.
Посудомойка
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.
Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.
Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.
Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.
Критерии выбора встраиваемых розеточных модулей
В специализированных магазинах представлено широкое разнообразие встраиваемых в столешницы розеточных блоков от разных производителей. Для того чтобы из всего ассортимента выбрать подходящий вариант, который будет соответствовать всем необходимым критериям, для начала их необходимо сформулировать.
Правильно выбранный розеточный блок прослужит длительное время.
Первое, что необходимо сделать — это определиться с тем, какое количество розеточных гнезд, а также дополнительных разъемов потребуется в данном месте. Определиться с этим вопросом несложно, подсчитав количество электроприборов, и, наверное, продумав еще и резерв. Возможно, придется приобрести несколько блоков и разнести их по столешнице.
Второе, что следует учесть — это личную безопасность, особенно тогда, когда планируется установить блок в кухонную столешницу. Выбранная модель должна быть оснащена контактами заземления.
Третий критерий — это допустимая суммарная мощность подключаемой одновременно к блоку нагрузки. Каждый из блоков рассчитан на определенную нагрузку, которую он способен выдержать. Поэтому сумма мощностей электроприборов, планируемых для подключения, не должна быть выше указанной в паспорте розеточного модуля. А лучше, конечно, выбрать вариант, обладающий еще и эксплуатационным запасом, процентов на 25. Этот параметр изделия также необходимо знать для того, чтобы выбрать правильное сечение кабеля, если он не идет в комплекте с основным изделием
Чтобы узнать, максимальную нагрузку блока, необходимо обратить внимание на его технические характеристики, указанные производителем в инструкции, идущей с ним в комплекте.
Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт. Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела.
Цены на втсраиваемые розетки
встраиваемые розетки
- Четвертое, что учитывается — это производитель изделия, так как от этого напрямую зависит качество, длительность его работы, а также безопасность в эксплуатации. В продаже можно найти продукцию как зарубежных, так и отечественных компаний. Рекомендуется прежде, чем останавливать свой выбор на определенной модели, изучить отзывы тех пользователей, которые уже имеют опыт эксплуатации такого розеточного модуля..
- Пятое — степень защиты прибора от влаги и пыли. Уже отмечалось, что для установки на кухне необходимо выбирать модели класса не ниже IP 44. А вот для письменного или компьютерного стола можно обойтись и классом пониже, даже IP20. Естественно, что чев выше класс, тем дороже встраиваемые розеточные модули.
Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.
- Шестое — это внешнее оформление блока. Но здесь советы давать трудно – вкусы у людей бывают разными. Кому-то нравится, чтобы розеточный модуль был в закрытом положении практически незаметным. Другие, наоборот, желают, чтобы он контрастировал на столешнице. В продаже представлено немало моделей, которые удовлетворят и ту, и другую сторону. То есть выпускаются приборы с крышками под цвет столешниц, или выполненные в различных оттенках, в том числе с благородным металлическим блеском.
- Седьмой критерий — это работоспособность прибора. То есть при покупке следует внимательно осмотреть изделие на наличие дефектов, проверить работу механизма открытия и стопорения. Кроме этого, проверяется комплектность – она должна указываться в паспорте модели.
Выбор места для установки встраиваемых розеточных модулей
На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков
В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток
В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.
Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.
Средний уровень размещения бытовой техники на кухни.
- Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
- Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.
На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.
Меры безопасной эксплуатации
Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.
Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.
Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.
- Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
- Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
- Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
- При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.
В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!
Видео-рекомендации по выбору
В первом видео даются общие рекомендации по выбору розеток.
Если вас в первую очередь интересует качество, то советуем обратить внимание на продукцию ведущих европейских брендов:
- Legrand (Франция);
- Schneider-Electric (Франция);
- Simon (Испания);
- Merten (Германия);
- GIRA (Германия);
- ABB (Германия);
- FEDE (Испания);
- Bticino (Италия);
- JUNG (Германия);
- ELSO (Германия);
- Vimar (Италия).
Особой популярностью в России пользуются розетки и выключатели французской фирмы Legrand, а конкретно серия Valena — качество по разумной цене. У Schneider-Electric популярны серии Grossa и Unica.
Лучшие варианты размещения
Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.
Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто
Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать
Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.
При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.
Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.
Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)
Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.
Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.
Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.
Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)
Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.
О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.
Основные производители приборов
Существует большое количество моделей встраиваемых розеток. Популярностью пользуются такие мировые бренды:
- французская компания Legrand;
- Kondator (Швейцария);
- Simon (Италия);
- Evoline (Германия);
- польская компания GTV (бюджетный вариант).
Продукция этих брендов имеет сильные и слабые стороны.
GTV
Известный польский производитель компания GTV (или Werkpol) поставляет на мировой рынок фурнитуру для мебели и электротехническую продукцию. Под этим брендом в магазинах можно найти недорогие блоки горизонтальной или вертикальной ориентации.
Legrand
Корпорация Legrand имеет основные мощности во Франции и других странах Евросоюза. Это один из крупнейших производителей электротехники. Компания запатентовала более 4 000 технологий. Фирма поставляет на мировой рынок около 200 000 различных видов изделий. На предприятиях работает до 35 тыс. человек, годовая прибыль фирмы около 4,5 млрд. евро.
Выдвижные розетки французской компании Legrand имеют разнообразный дизайн, сменные крышки. Самые популярные оттенки приборов – чёрный, белый, золотой, металлик и серебряный. Модули имеют разные размеры, максимальное количество точек подключения в одном блоке – 8 шт. Прибор можно замаскировать в столешнице, при необходимости он плавно выдвигается, для этого достаточно нажать специальную кнопку.
Evoline
Это брендовое наименование относится к продукции известной немецкой корпорации Schulte Elektrotechnik, которая начала свою деятельность в середине ХХ века. Сейчас фирма Evoline считается одним из основных разработчиков новейшего электротехнического оборудования и приборов. За всю свою деятельность предприятием запатентовано больше 300 разработок.
Основные производственные мощности расположены в немецком городе Люденшайд. На местных заводах выпускается более 15 000 000 качественных блоков в год, значительная часть этой продукции поставляется на российский рынок.
Особого внимания заслуживает выдвижная розетка марки Port Cuisine. Это изделие изготовлено в виде модуля, на его корпусе можно установить входы для евровилок, USB-порты, а также специальные разъёмы HDMI на выбор.
Kondator
Шведский производитель Kondator поставляет на рынок вертикальные блоки с несколькими выдвижными розетками. Такой прибор собран в алюминиевом корпусе. Кроме вилок в блоке присутствуют аудио и видео разъёмы, USB порт, выход для подключения к интернету.
Встраиваемые розетки в интерьере кухни ↑
Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.
Виды встраиваемых розеточных блоков ↑
Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.
Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.
Стационарный встраиваемый розеточный блок
Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.
Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.
Установка выдвижного блока в днище шкафчика
Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.
Вертикальная выдвижная розетка

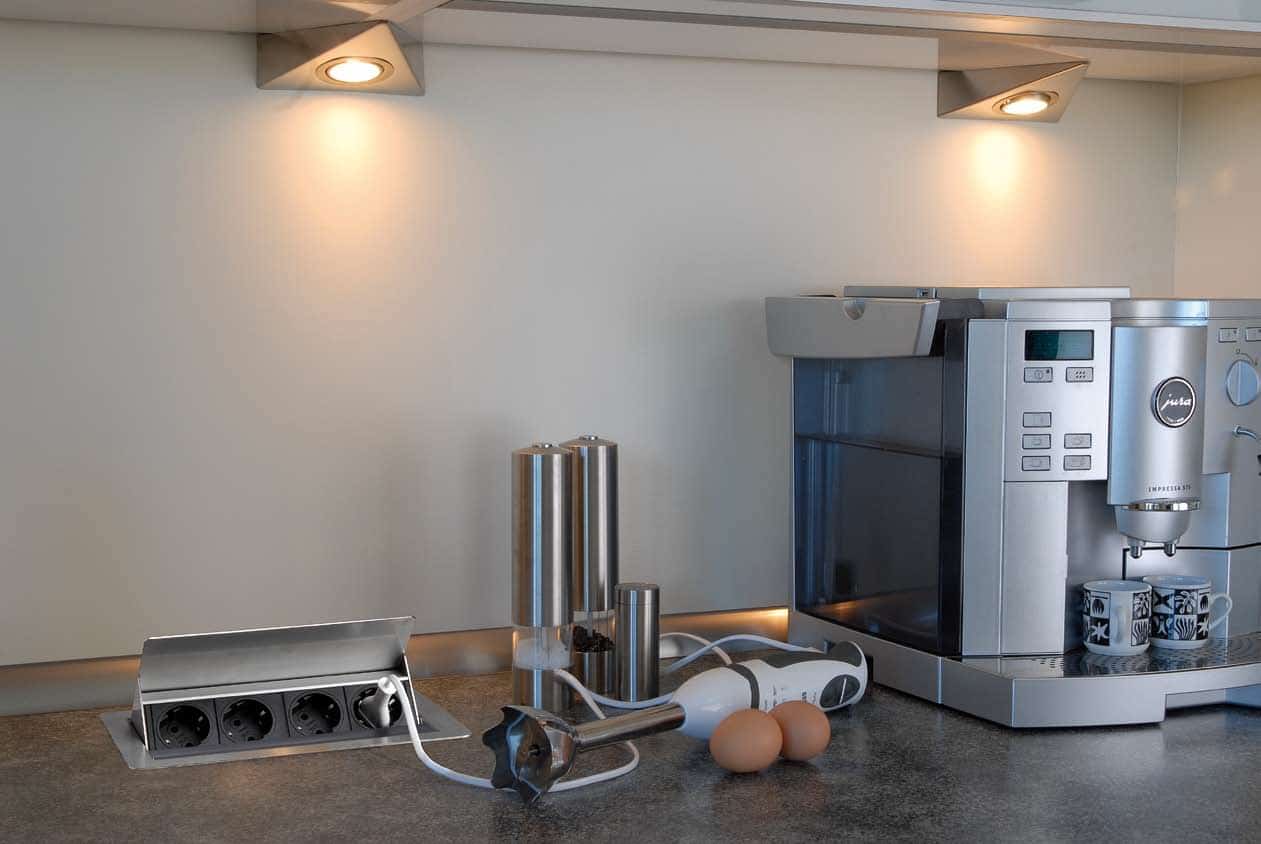

Горизонтальный выдвижной блок в столешницу
Встраиваемая розетка на кухне – достоинства и недостатки ↑
Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:
- Расширение возможностей по электропитанию мелких бытовых приборов.
- Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
- Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
- Простота установки. Ее легко выполнить своими руками.
Недостатки выдвижных розеток:
- Подходят лишь для временного подключения приборов.
- Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
- Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
- Высокая цена на действительно качественные изделия от известных производителей.
Установка выдвижного розеточного блока своими руками ↑
Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:
- В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
- Определить место установки блока.
- С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
- С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
- Подключите изделие к сети.
Установка выдвижного розеточного блока GTV
Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.
Источники
- http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
- http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
- http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
- http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
- http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
- http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni
Встраиваемый поворотный горизонтальный модуль, приготовленный для установки в столешницу.
Работы выполняются в следующем порядке:
Иллюстрация Краткое описание выполняемых операций Первым шагом необходимо разобрать блок и отделить нижний короб от верхней части, состоящей из рамки с кнопкой для открытия крышки, само поворотной панели с розетками и защитной крышки. Для этого придется выкрутить два шурупа, расположенных по бокам рамки. После откручивания верхняя часть извлекается из пластикового короба. Далее, определяется точное месторасположение модуля на столешнице, и производится разметка для вырезания гнезда под установку. Разметку можно провести с использованием строительного угольника и линейки по размерам, указанным в паспорте, или даже просто по контуру короба, если он имеет прямые углы. Для этого короб устанавливается на место будущей установки и по линии дна обводится карандашом. Следующим шагом по углам намеченного прямоугольника, но не выходя за его границы, просверливаются сквозные отверстия. Их диаметр должен позволить завести пилочку лобзика. Следующим шагом пилка лобзика (при выключенном его положении, конечно) заводится в одно из отверстий, и производится выпиливание одной из сторон прямоугольного проема. Эта операция повторятся, пока весь фрагмент не будет удален. Отверстия станут подспорьем при формировании аккуратных углов окошка. В вырезанное прямоугольное окно вставляется короб блока. В данном примере он имеет четыре крепежных «ушка» с отверстиями под саморезы. Эти проушины следует обвести карандашом, так как под «ушки» необходимо выбрать пазы – они не должны выступать над поверхностью столешницы. Теперь по отметке с помощью сверла соответствующего диаметра или фрезы выбираются пазы, в которые и встанут эти проушины. Работу следует производить очень аккуратно, держа сверло под прямым углом к поверхности столешницы
Выбирается всего по 1,5÷2 мм толщины столешницы, и при этом важно, чтобы глубина выборки на разных проушинах практически не отличалась. Следующим шагом короб устанавливается в проем, проушины выравниваются по выбранным пазам
Затем через отверстия в них эта часть конструкции прикручивается к столешнице четырьмя саморезами. Шляпки саморезов не должны выступать выше уровня столешницы. Следующим этапом в короб монтируется функциональная часть блока. Нажатием на клавишу открывается защитная крышка, открывающая розеточные гнезда. Под крышкой на рамке, обрамляющей панель с разъемами, расположены два отверстия, через которые функциональная часть фиксируется на коробе с помощью двух шурупов. Рамка должна плотно прилегать к поверхности стола. Некоторые модели рекомендуется монтировать с установкой эластичной самоклеющейся прокладкой, которая может входить в комплект. Теперь, когда блок вмонтирован, можно произвести его испытание. Открытие должно обеспечиваться легким нажатием на крышку. Соответственно, при закрытии крышка должна надежно стопориться. Если с этим – все нормально, можно провести и «электрические испытания». Штатный кабель блока подключается в стационарную розетку, скрытно расположенную на стене под столешницей. А в одно из розеточных гнезд включается какой-нибудь бытовой прибор, например, чайник или кофемолка. Если подключённый прибор начал работать, значит монтаж произведен успешно.
Если для установки выбрана выдвижная модель, в форме цилиндрической колонны, то ее установить еще проще, чем поворотный блок, хотя бы из тех соображений, что вырезаемое столешнице окно – меньше. Достаточно иметь под рукой электрическую дрель и сверло-коронку необходимого диаметра.
Особенности расположения розеток на кухне для разных приборов
Отдельно поговорим о нюансах подключения разных кухонных приборов.
Варочная поверхность и духовой шкаф
Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.
Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола. А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.
Холодильник
Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.
Посудомоечная и стиральная машины
Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.
Эта же схема применима к стиральной машине.
Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам. Вытяжка
Вытяжка
Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.
СВЧ-печь и встроенная кофемашина
Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.
Монтаж
Монтаж врезного блока несложен и зачастую выполняется самостоятельно, без помощи специалистов
Отметим некоторые нюансы, на которые стоит обратить внимание
Выбор места для установки
При размещении скрытых розеток для кухни в столешнице следуют правилу удобства, доступности и безопасности.
Не стоит устанавливать выдвижные блоки в следующих местах:
- непосредственно над или под электроплитой или варочной панелью;
- рядом с мойкой;
- в других местах, где в разъемы может попасть влага.
Эти требования продиктованы правилами безопасности. В процессе мытья посуды не исключено попадание воды на столешницу. Защитная крышка розеточного блока хоть и предохраняет разъемы от брызг, но негерметична.
Наиболее удобное место для монтажа блока – рабочая зона столешницы, используемая для приготовления блюд, а также зона приема пищи и отдыха. При этом в рабочей зоне целесообразно поместить розетку с 3-5 разъемами, а в зоне отдыха – многофункциональный блок, подходящий для подключения самых разных устройств.
Особенности монтажа
Основная сложность в процессе монтажа – вырезание отверстия в столешнице для установки блока. В зависимости от материала топа эта операция может потребовать привлечение специалистов или использование дополнительных инструментов.
Например, если столешница изготовлена из агломерата, натурального камня, стекла или металла, без специальных навыков и инструментов не обойтись. В этом случае отверстия под розетки в кухонном гарнитуре лучше заказать в специализированной мастерской.
Отверстие в столешнице из ДСП или МДФ несложно вырезать самостоятельно. Сначала вычерчивают контур отверстия под пропил. В случае с вертикальной выдвижной розеткой контур чертят с помощью циркуля, если устанавливают горизонтальный блок, используют линейку по периметру.
После этого по внутреннему контуру высверливают отверстия (дрелью или сверлом) и лобзиком делают разрез по начерченной линии.
Когда посадочное отверстие будет готово, блок фиксируют в нем с помощью крепежа, идущего в комплекте. При установке выдвижного блока с кабелем и вилкой останется включить его в обычную розетку. Если такой розетки нет, кабель подключают напрямую к питающему проводу (питание на линии предварительно отключают).
После окончания монтажных работ проверяют работоспособность установленной выдвижной розетки.

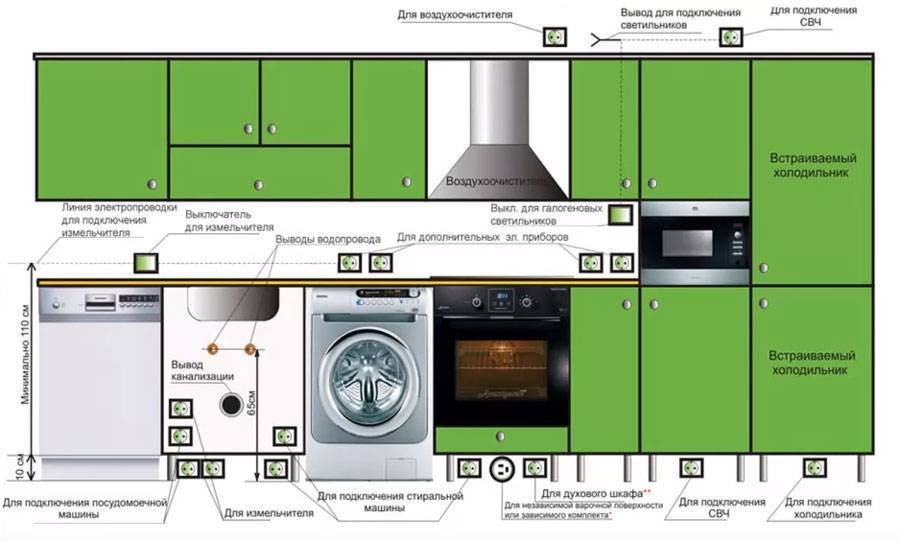

Принципы размещения розеток на кухне
На кухне наблюдается наибольшая концентрация электроприборов, особенно если вместо газовой плиты установлена электрическая.
Стационарные розетки здесь принято устанавливать в три яруса:
- нижний. Электроточки расположены на высоте 15-20 см от пола и используются для подключения мощных напольных приборов – холодильника, посудомоечной и стиральной машины, электроплиты. К приборам с большой мощностью подводят отдельные линии от распределительного щита. Перечисленное оборудование обычно не выключается из розеток, потому нижнее расположение последних удобно: они не бросаются в глаза, а лежащий на полу провод не путается под ногами;
- средний ярус. Эти розетки используются для подключения мобильной и настольной кухонной техники: блендера, электрочайника, тостера, электромясорубки, микроволновки, соковыжималки и пр. Такие приборы подключают к розеткам только на время использования и потому те располагают на высоте около 1 м или над столом — чтобы не нужно было каждый раз наклоняться. Приборы этого типа не обладают значительной мощностью, потому розетки для них объединены в розеточную группу: питаются общим кабелем и защищаются одним автоматом;
- верхний ярус. Ближе к потолку располагаются электроточки для вытяжки и кондиционера. Эти приборы из розетки не выключаются.
С розетками среднего яруса складывается двоякая ситуация. С одной стороны, их не должно быть много: это смотрится некрасиво (розетки на этом уровне особенно бросаются в глаза) и в этом нет необходимости, поскольку приборы включаются время от времени и не одновременно. С другой стороны, иногда обстоятельства складываются так, что при малом количестве их катастрофически не хватает.
Стандартная ситуация: над столом имеется пара розеток и пользователь при необходимости увешивает их тройниками или удлинителями. Тогда о дизайне вообще не приходится говорить. Более правильное решение — подключить к этим розеткам встраиваемые розеточные блоки.
