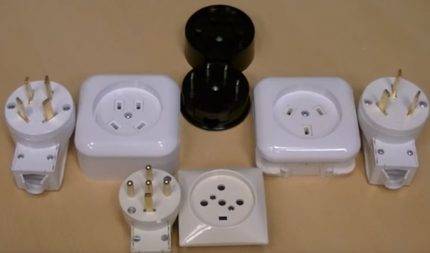

Основные типы розеток для дома
Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами:
• Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».
Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками.
• Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).
Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом.
• Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.
Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам.
Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.
Видео самостоятельным электромонтажникам
Наглядно процесс подключения встроенной двойной розетки представлен в видео:
Видео-руководство по установке накладного розеточного блока:
Видео-инструкция о том, как самостоятельно подключить розетку:
Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

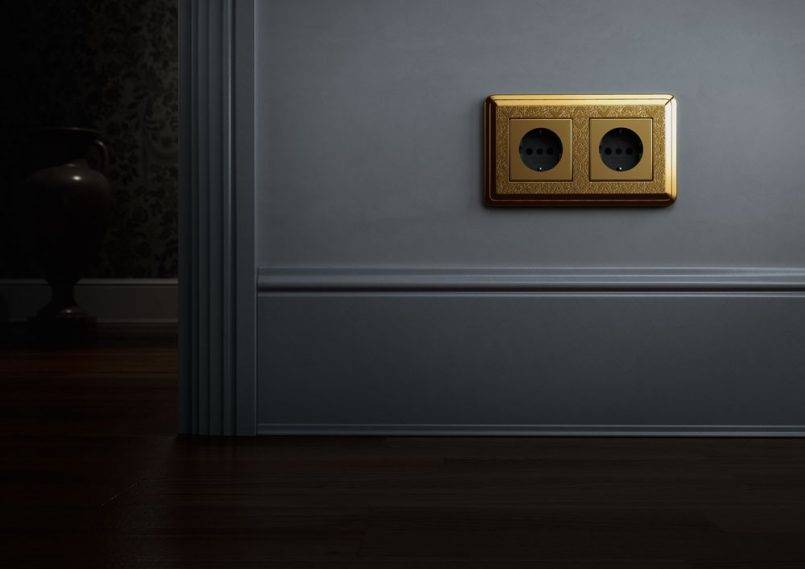

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.
Мы уверенны, что благодаря этой схеме читатели сайта « » смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.
Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.
Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.
Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.
Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.
Вот видео, которое поможет установить двойную розетку.
Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.
Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.
Когда запрещено подключать заземление к розеткам
Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.
Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:
- Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
- Наличие перемычки между нулевой и заземляющей линией.
- Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.
Проводить подключение можно только после устранения дефектов в электропроводке.
Установка наружной (внешней) розетки
Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.
Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

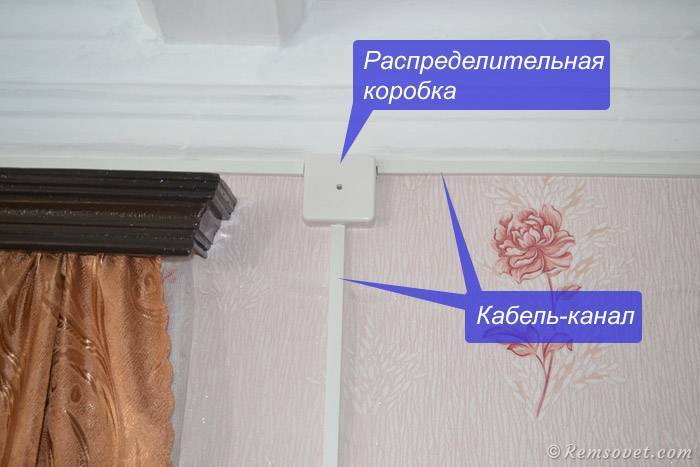

Пример монтажа кабель-канала представлен ниже:
На фото выше кабель-канал открыт
Пример саморезов для крепления кабель-канала

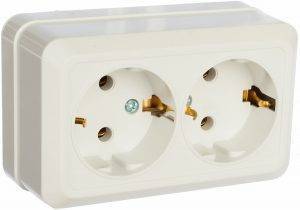

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:
Шаг 1. Снимаем переднюю панель розетки.
Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

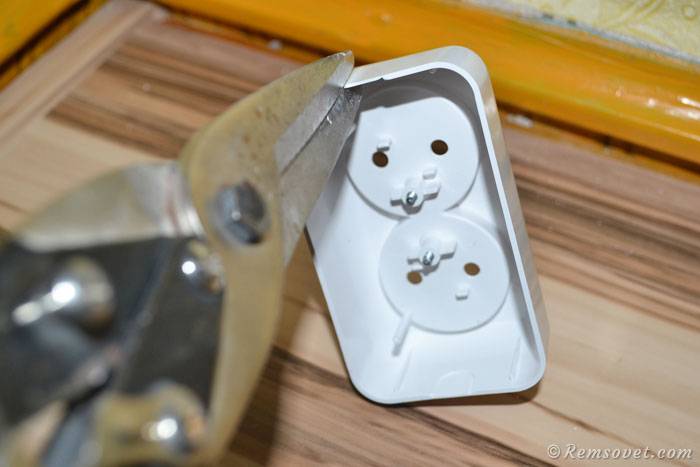

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:
Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.
Пошаговая инструкция подключения и установки розетки
Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.
Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.
Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты
Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.. Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.
Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.
Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)
Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.. После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.
После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.
Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности. Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!
Нужно всегда помнить об этом!
Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!
Подключение
Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.
Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.
Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем
Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты. Не используйте индикаторную отвёртку для этих целей
Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы
Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

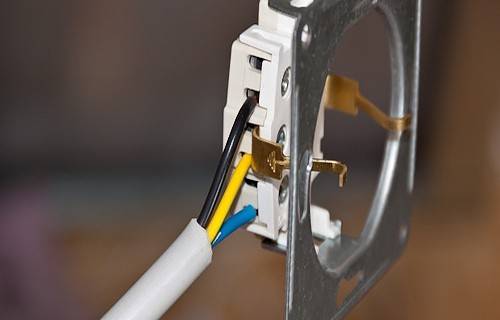

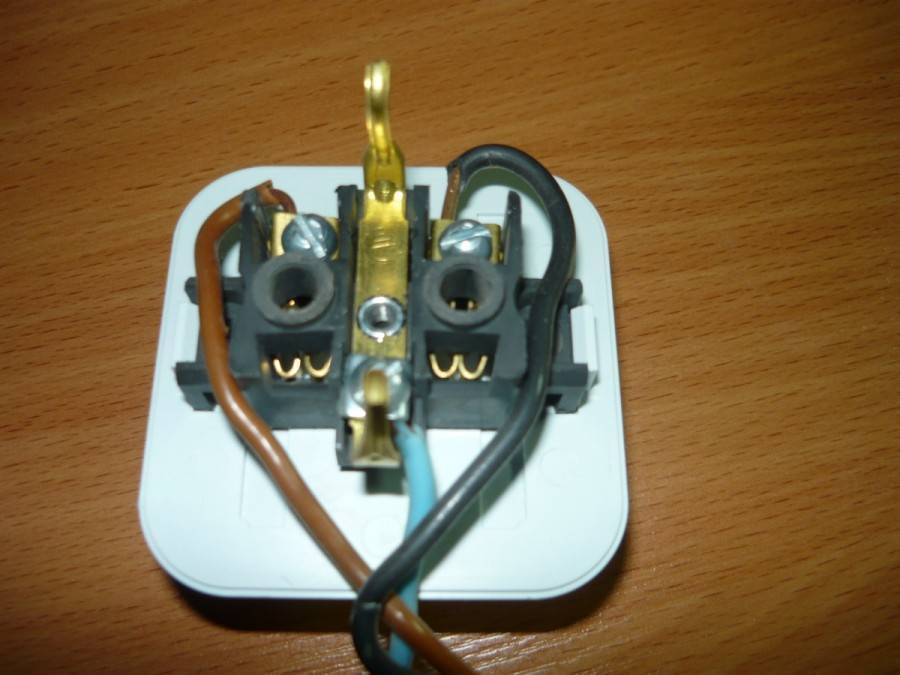

Розетка с присоединёнными проводами
Довольно трудная, но не очень ответственная операция:

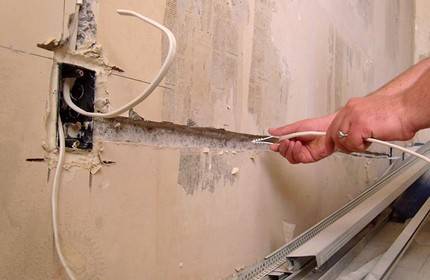

Прорезание выемки для провода
У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.
Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!
Поделиться с друзьями:
Подключаем розетку к роутеру
Теперь самое время подключиться к маршрутизатору. Прокладывая витую пару, мы оставили один кончик рядом с ним.

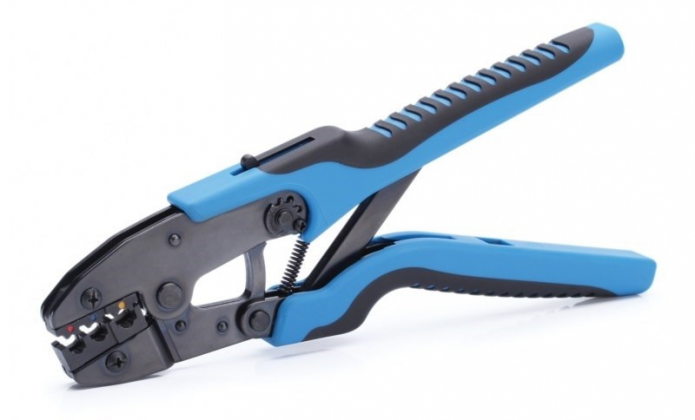

Для этого нам потребуется кримпер (обжимной инструмент) и коннектор (пластиковый штекер с защёлкой).
Его также называют пресс-клещами
Приступаем:
- Зачистите 2–3 см витой пары.
- Расправьте жилы, чтобы легче было их расположить в нужном порядке.
- Расставьте жилы по порядку слева направо — оранжевый с белым, оранжевый, зелёный с белым, синий, синий с белым, зелёный, коричневый с белым, коричневый.
Расставив жилы в нужном порядке, мы можем перейти к обжиму
До упора вставьте жилы в коннектор. Пластиковый фиксатор (защёлка) должен быть внизу. Теперь обжимайте коннектор с помощью кримпера. Вставьте готовый кабель в подходящее гнездо роутера — LAN.
Техника безопасности
Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.
Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.
Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.
Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.
Двойная розетка в один подрозетник
Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.
Демонтаж старой розетки
До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

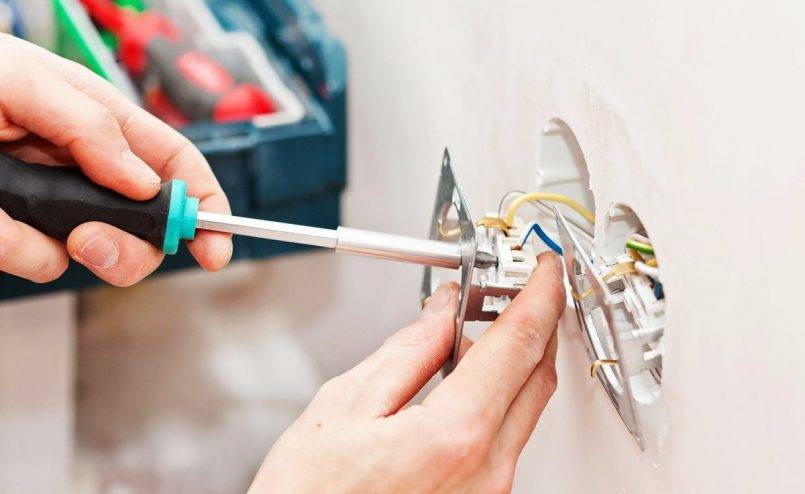

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.
Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части
Установка нового подрозетника
У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.
К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.
Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.
Подготовка к подключению
Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).
Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.
Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.
Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.
Подключение проводов
Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.
Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.
На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.
Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».
Установка двойной розетки в подрозетник
Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике
Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке
Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.
Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу
Наконец ее суппорт соединяется саморезами с корпусом установочной коробки
Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.
Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.
Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать. |
Правила техники безопасности при подключении электрических розеток
монтажные работы
Стоит отметить, что при подключении электрических розеток следует придерживать строгой техники безопасности:
- Перед началом электромонтажных работ, следует в обязательном порядке отключить электричество, после чего в очередной раз убедиться в том, что электрическая сеть разорвана.
- Работать исключительно специальным инструментом с изолированными ручками.
- При большой длине электрического провода, следует аккуратно его закладывать в стену, или же обрезать до необходимой длины
- При наращивании электрического провода, следует обязательно спаивать его, а не делать «скрутки».
- Использовать только специально предназначенные для электрических работ провода и оборудование, рассчитанные на номинальную мощность и силу тока.
- При монтаже электрической розетки в поверхность стены, следить за тем, чтобы она была плотно установлена и изолирована.
Соблюдение элементарных правил позволит вам качественно и безопасно произвести любые работы связанные с подключением и эксплуатацией электрических розеток.
Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.
Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.
Решить проблему можно, если произвести монтаж двойной розетки.
Перед началом работы необходимо определить, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

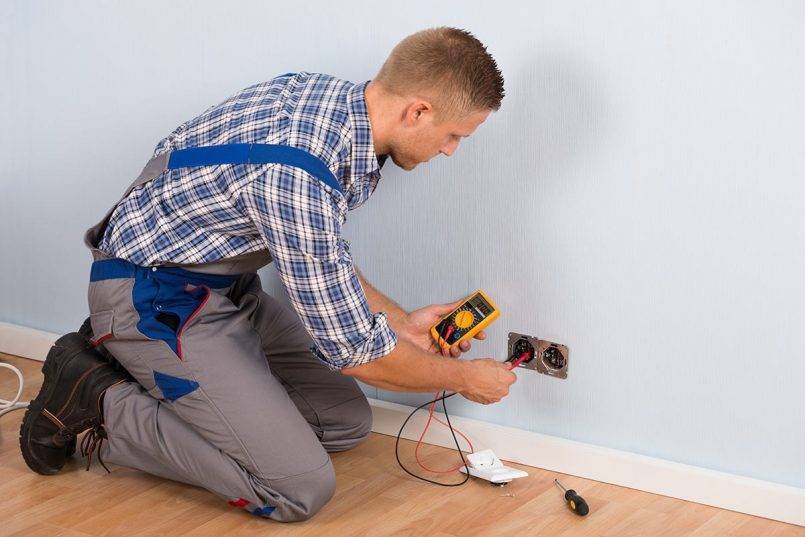

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует кабелей по цветам, но лучше перестраховаться.
Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги переводятся в положение выключено! Это нижняя позиция выключателей.
Повторно проверяется напряжение в месте установки двойной розетки.
Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.
Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:
- изоляционная лента;
- острый нож для зачистки проводов;
- крестовидная и плоская отвёртка;
- пассатижи.
Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.
На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.
Кабель используется одинакового с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.
Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А
Определение типа проводки
Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.
Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.
Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев
Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».
Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.
В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

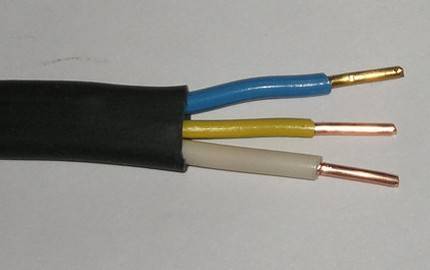

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом
Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.
Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.
Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.
Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем
Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.
Несколько советов

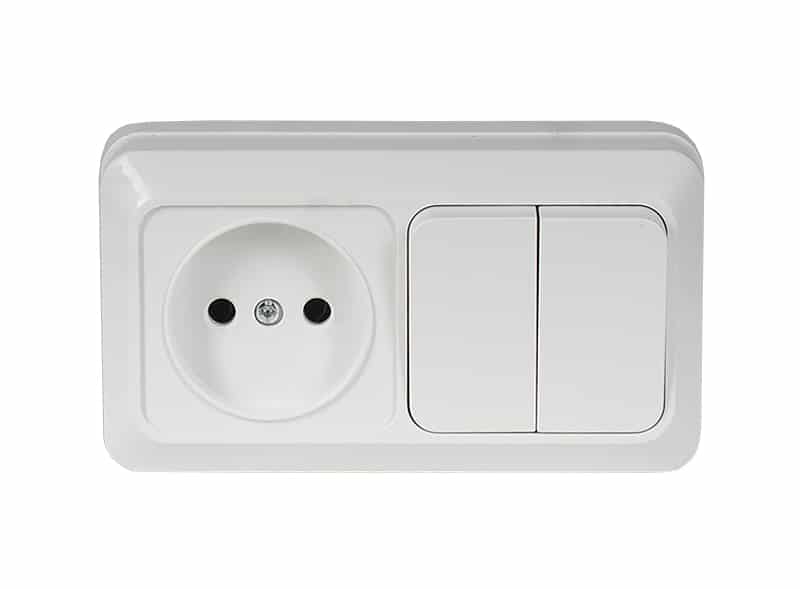

Так как эти блоки до сих пор считаются новинками, необходимо привести несколько рекомендаций, касающихся того, как подключить розетку с выключателем.

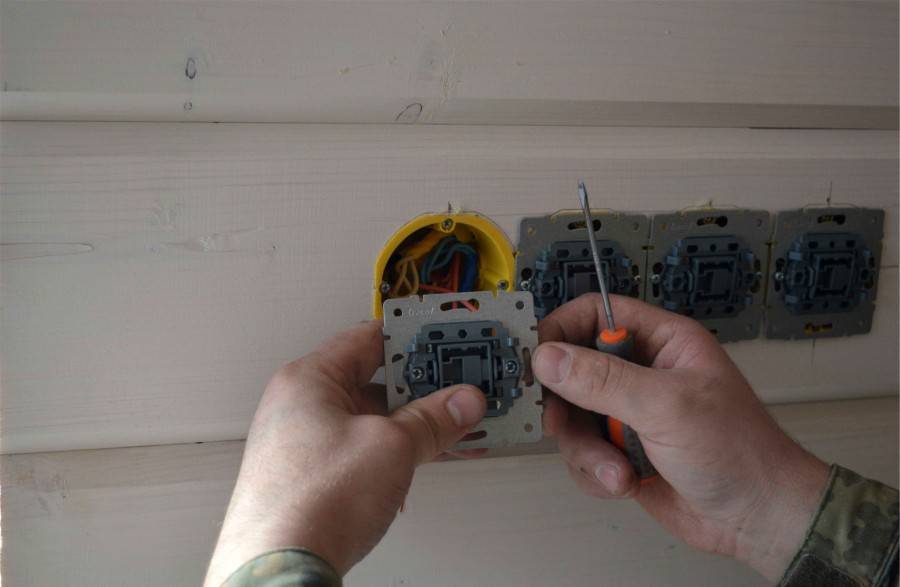

- Если установка планируется в деревянном доме, то подрозетник должен быть металлическим.
- Когда блок монтируют около дверного проема, ту часть, которая является выключателем, располагают ближе к двери.
- Если знаний в электрике не хватает, опыта работы и уверенности в правильности своих действий нет, лучше доверить работу профессионалам.
- Нередко домашние мастера при подключении совершают разные ошибки. Самая «популярная» оплошность приводит к тому, что розетка оказывается в рабочем состоянии, а выключатель функционировать отказывается. В этом «тяжелом» случае виновато неправильное распределение проводов — путаница с фазой и нейтралью на розетке. Решение — пуск на перемычку фазного проводника, и возвращение нулевой жилы на розетку.
Порой такие конструкции становятся единственным возможным решением, и в этом случае хозяевам уже не приходится размышлять о плюсах и минусах блоков. Понимание того, как подключить розетку с выключателем, даст возможность справиться с подобной работой и в будущем.
Пример такого подключения можно увидеть в этом ролике:

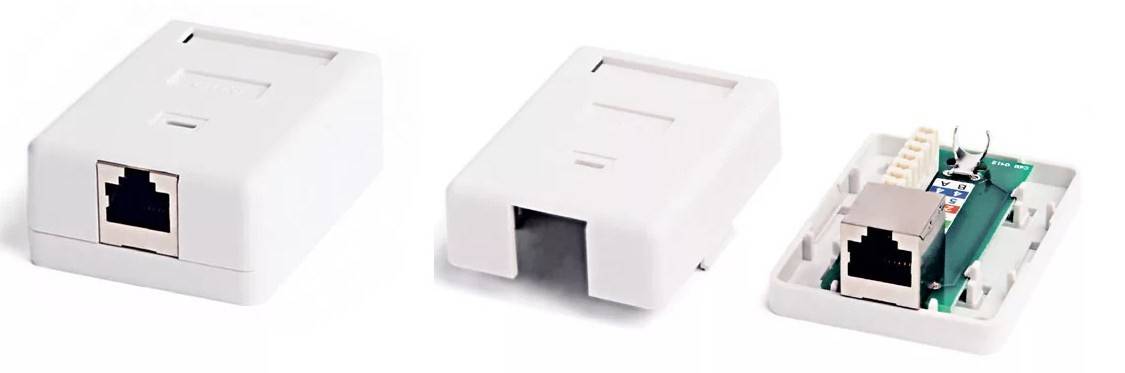

Подключение внутренней интернет-розетки
Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.
Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.
Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).
Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.
Чтобы было более понятно, лучше посмотреть подготовленное видео.
Монтаж розеток компьютерных RJ-45 Легранд (Legrand).mp4
Watch this video on YouTube
Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.
Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.
Для большей наглядности предлагается ознакомиться с видео-уроком.
Как подключить интернет розетку LEZARD
Watch this video on YouTube
В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.
И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.
Пошаговая инструкция для подключения розетки с заземлением
- В первую очередь необходимо отключить помещение от электропитания.
- Необходимо убедится, что электрический ток не поступает в сеть. Это можно сделать с помощью вольтметра или индикаторной отвёртки.
- Демонтировать старую розетку. Это делается следующим образом. Необходимо открутить винт который располагается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить или обрезать подключённые провода.
- Очистить подрозетник от мусора или при необходимости заменить на новый.
- Снять внешнюю изоляционную оболочку кабеля на 20 — 40 миллиметра от края. Зачистить от изоляционной оболочки жилы на 3-5 миллиметров (в зависимости от клемм).
- Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Затем жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.
- Установить розетку на место и зажимая винты крепления добиться полной фиксации розетки в подрозетнике.
- Установить крышку корпуса.
Монтаж накладных розеток с заземлением отличается от вышеуказанного только методом крепления изделия к стене. В случае если в помещение заходит двух или трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением немного меняется.
Как подключить интернет кабель к розетке
Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.
- Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
- А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.
При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Обжимка внешней розетки
Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.
Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:
- Слева:
- Бело-оранжевый.
- Оранжевый.
- Бело-зеленый.
- Зеленый.
- Справа:
- Бело-синий.
- Синий.
- Бело-коричневый.
- Коричневый.
Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.
Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.
Как выглядит розетка без заземления и с заземлением.
Как выглядит розетка с заземлением – внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.
Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.
Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.
Конструкция и составные элементы
Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.
Устройство состоит из следующих частей:
- Основание, на которое крепятся все остальные комплектующие.
- Электропроводящие элементы – зажимы и контакты.
- Внешняя накладная часть, исполняющая защитную и декоративную роль.
Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.
Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.
Заземление и зануление: в чем разница
Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.
Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ
Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.
Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.
Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.
Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».
Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.
Установка совмещённого блока с одноклавишным выключателем
Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.
- От центрального щитка к распределительной коробке прокладывается фаза и ноль.
- Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
- Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
- Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
- Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
- Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.
Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.
Для чего нужно заземление
В большинстве помещений применяются обыкновенные розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим приборам, протекая через лампы эти частицы дают им возможность излучать свет.
Но некоторые бытовые приборы, имеющие металлический корпус, такие как, стиральные и моющие машины, компьютеры и так далее, по ряду причин могут отдавать часть электроэнергии на корпус, что может привести к неприятным последствиям. И для избежания неприятностей приходит на выручку заземление, оно забирает на себя использующуюся не по назначению энергию.
