Основы компоновки сборного балочного перекрытия

Сборное
перекрытие здания состоит из железобетонных
плит и ригелей, опирающихся на колонны
поперечной рамы. При выборе сетки колонн
рекомендуется использовать унифицированные
расстояния между колоннами:

• в
  жилых здания – кратные 0,6 м и равные
  4,2; 4,8;5,6; 6,0; 6,6 м,

• в
  общественных зданиях – кратные 1,2 м –
  4,8; 6; 7,2 м,

• в
  промышленных зданиях – кратные 3 м –
  6; 9; 12 м.

Привязка
колонн всех рядов по отношению к
разбивочным осям принимается осевая.
При компоновке сборного балочного
перекрытия выбираются:

• сетка
  колонн (пролет и шаг колонн),

• направление
  ригелей (продольное, поперечное),

• форма
  поперечного сечения ригелей
  (прямоугольная, тавровая),

• тип
  плиты перекрытия (пустотная, ребристая),

• определяется
  номинальная ширина плит,

• выявляется
  число типоразмеров плит и ригелей.

Выбор направления
ригелей обуславливается соображениями
экономического, архитектурного,
конструктивного и технологического
характера. Учитывается, что поперечное
расположение ригелей повышает жесткость
здания в поперечном направлении, а
продольное расположение ригелей ведет
к уменьшению числа монтажных единиц и
благоприятно с точки зрения освещенности
при ребристых плитах /1/. Форма поперечного
сечения ригеля может быть принята
прямоугольной или тавровой. Размеры
поперечного сечения прямоугольного
ригеля предварительно можно определить
из следующих условий: высота ригеля
h_p=(1/10÷1\12)l_p,
где l_р
– расчетный пролет ригеля, ширина
b_р=(0,35÷
0,4)h_р,
но не менее 200 мм (из условия двустороннего
опирания плит перекрытия). Высота ригеля
принимается кратной 50 мм при h_р
≤ 600 мм и кратной 100 мм при h_р
> 600 мм, ширина кратной 20 мм. Высота
типовых ригелей таврового сечения
составляет 450 или 600 мм. Тип поперечного
сечения сборных железобетонных плит
принимается в зависимости от функционального
назначения здания, интенсивности
временных нагрузок на перекрытие,
величины пролетов. Пустотные плиты (с
круглыми или овальными пустотами)
применяются, как правило, в гражданском
строительстве при временных нагрузках
до 500÷600 кг/ м2,
(5,0÷ 6,0 кН/м2).
Ребристые плиты с ребрами вниз применяются
преимущественно в перекрытиях
производственных зданий при любых
значениях нагрузок. Для раскладки плит
в перекрытии устанавливается число их
типоразмеров, выявляется их номинальная
ширина, осуществляется привязка к
разбивочным осям. Количество типоразмеров
плит должно быть по возможности
минимальным. Связевые плиты (распорки)
укладываются по осям колонн, причем
продольная ось распорок совмещается с
разбивочной осью. Доборные (пристенные)
элементы укладываются у стен. Рядовые
плиты – в промежутках между распорками
и доборными элементами. Номинальная
ширина плит принимается для рядовых
плит пустотного типа от 1,2 до 3,2 м; для
ребристых плит от 1,0 до 1,8 м. с градацией
через 100 мм. Ширина распорок независимо
от типа принимается от 1,0 до 1,6 м с той
же градацией. Сумма номинальных ширин
плит, уложенных в промежутке между
соседними связевыми плитами – распорками,
и ширины одной плиты – распорки должна
равняться расстоянию между разбивочными
осями, перпендикулярными направлениями
ригелей.

В
курсовом проекте колонны имеют постоянное
сечение по высоте здания. При полезных
нормативных нагрузках до 8,0 кН/м2
и количестве этажей не более 3, рекомендуется
сечение колонн принимать 300´300
мм, в других случаях 400´400
мм. Колонны выполняются длиной на один
или два этажа. Соединение колонн
осуществляется путем сварки выпусков
арматуры с последующим замоноличиванием
стыка мелкозернистым бетоном. Жесткость
здания в поперечном направлении в
сборном варианте обеспечивается
вертикальными диафрагмами (связевая
система), в продольном направлении
вертикальными связями, размещающимися
между колоннами (связевая система). В
зданиях небольшой этажности (до 5 этажей)
ветровая нагрузка воспринимается в
основном вертикальными диафрагмами.
Поэтому основные несущие конструкции
рассчитываются только на вертикальную
нагрузку

При определении глубины
заложения фундамента необходимо
принимать во внимание глубину промерзания
грунтов района строительства, а при
определении снеговой нагрузки на
покрытие здания, влияние ветра на
величину этой нагрузки

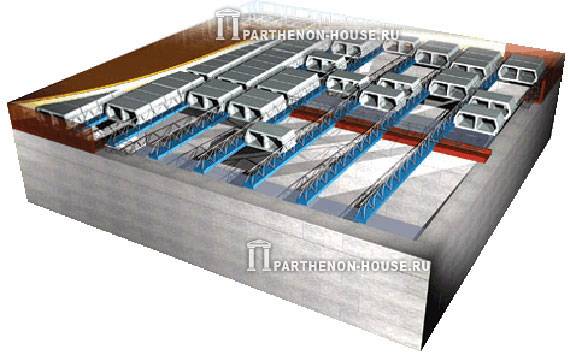

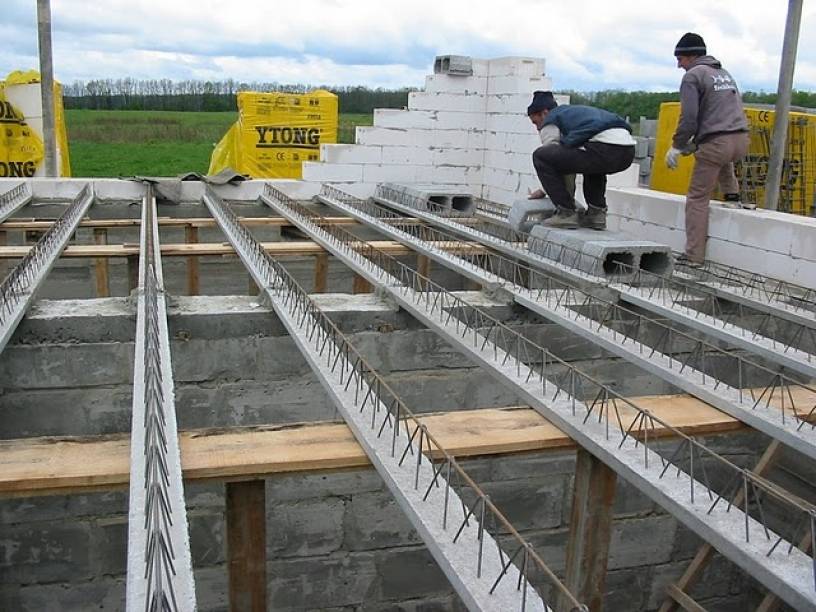

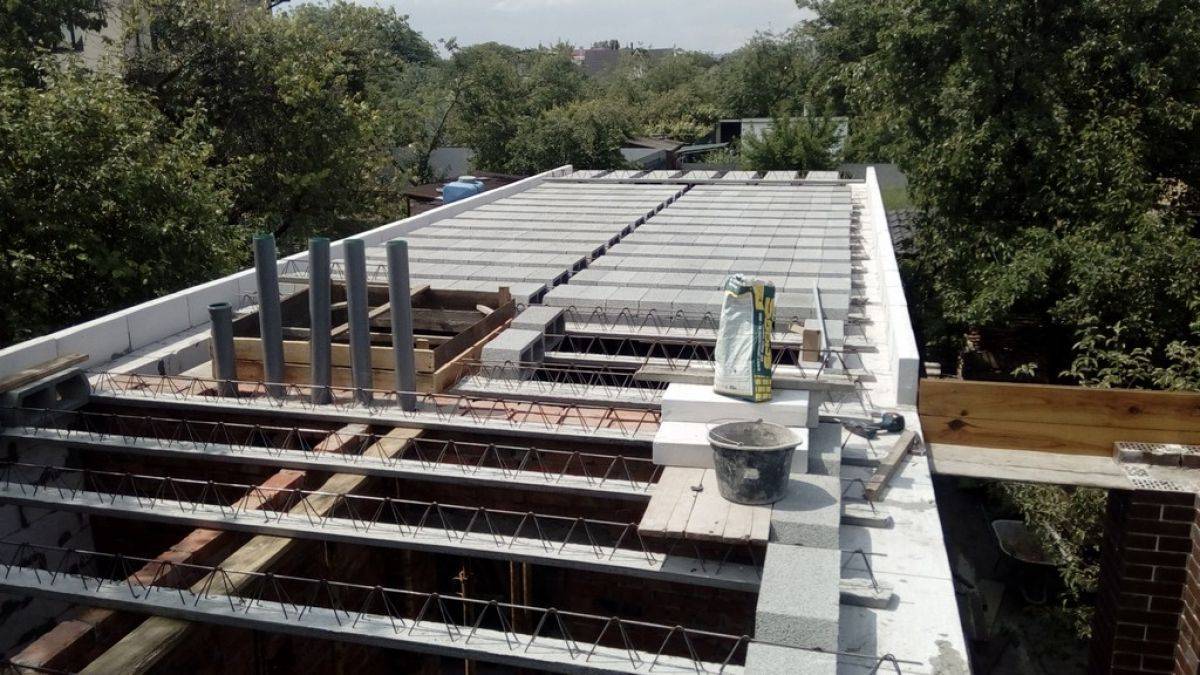

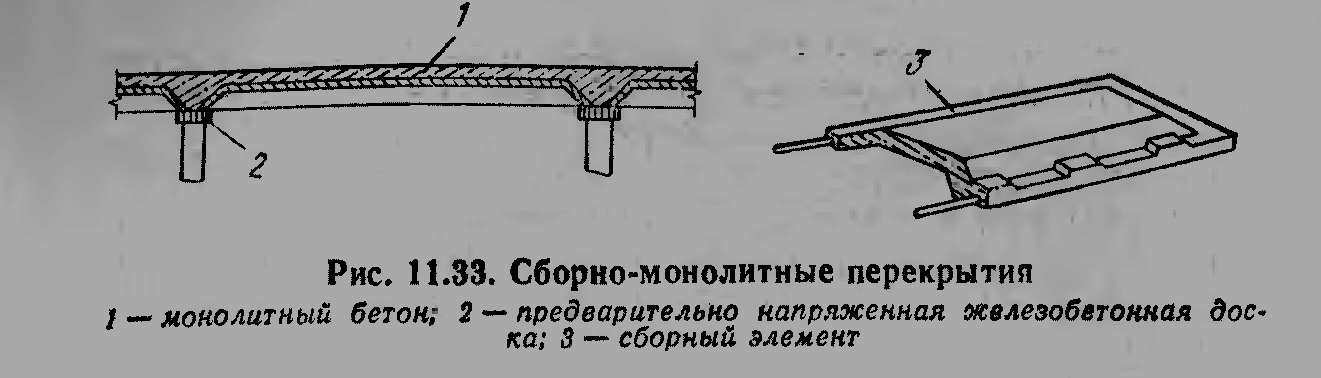

Монтаж сборно-монолитного перекрытия

Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.

Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.

Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.

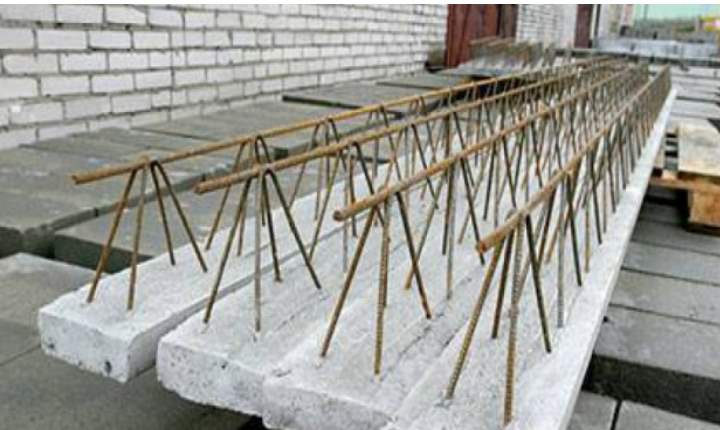

Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).

Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.

По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона – вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно – армопояс нужен.

Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками – неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.

Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг – позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.

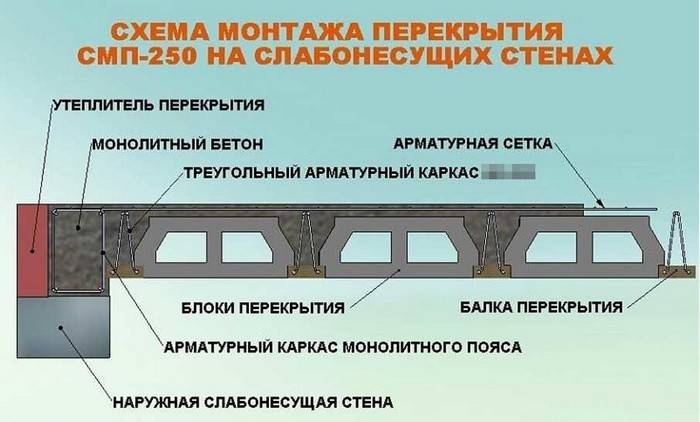

По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.

Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.

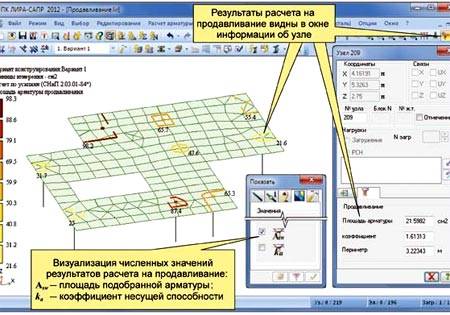

Порядок расчета потребности материала онлайн калькулятором

После того, как расчет монолитного перекрытия произведен и вы знаете его габаритные размеры, нужно подсчитать необходимое количество материалов. Сегодня мало кто самостоятельно считает потребность арматуры и бетона, ведь можно воспользоваться специальным онлайн-калькулятором. Это удобно и занимает считанные минуты времени.

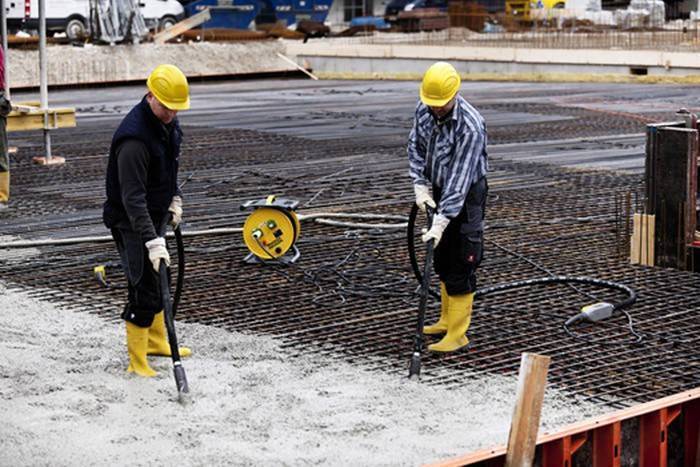

Фото 5. Уплотнение бетонной смеси при сооружении монолитной плиты

Последовательность расчета следующая:

1. Ввести в специальное поле марку бетона.
2. Указать длину, ширину и толщину плиты.
3. Заполнить дополнительные поля (например, по длине арматуры и способу ее крепления) при их наличии.
4. Нажать кнопку «Рассчитать».

После этого калькулятор расчета автоматически выведет всю нужную информацию, которая включает объем и вес бетона, рекомендуемый диаметр арматуры для армирующего каркаса, размер ячейки сетки, величину нахлеста стержней при армировании, необходимое количество прутков в метрах и килограммах, а также данные по материалам для сооружения опалубки.

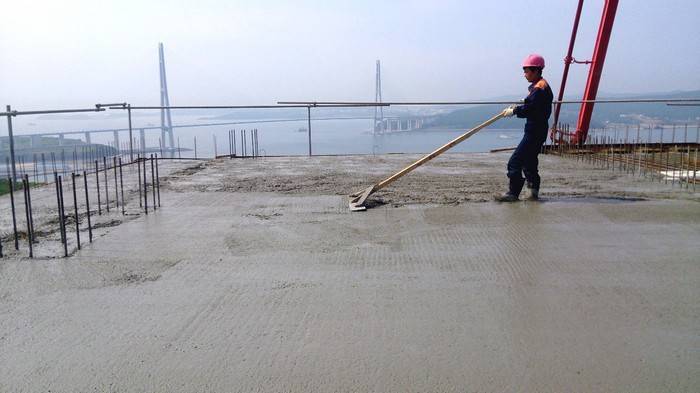

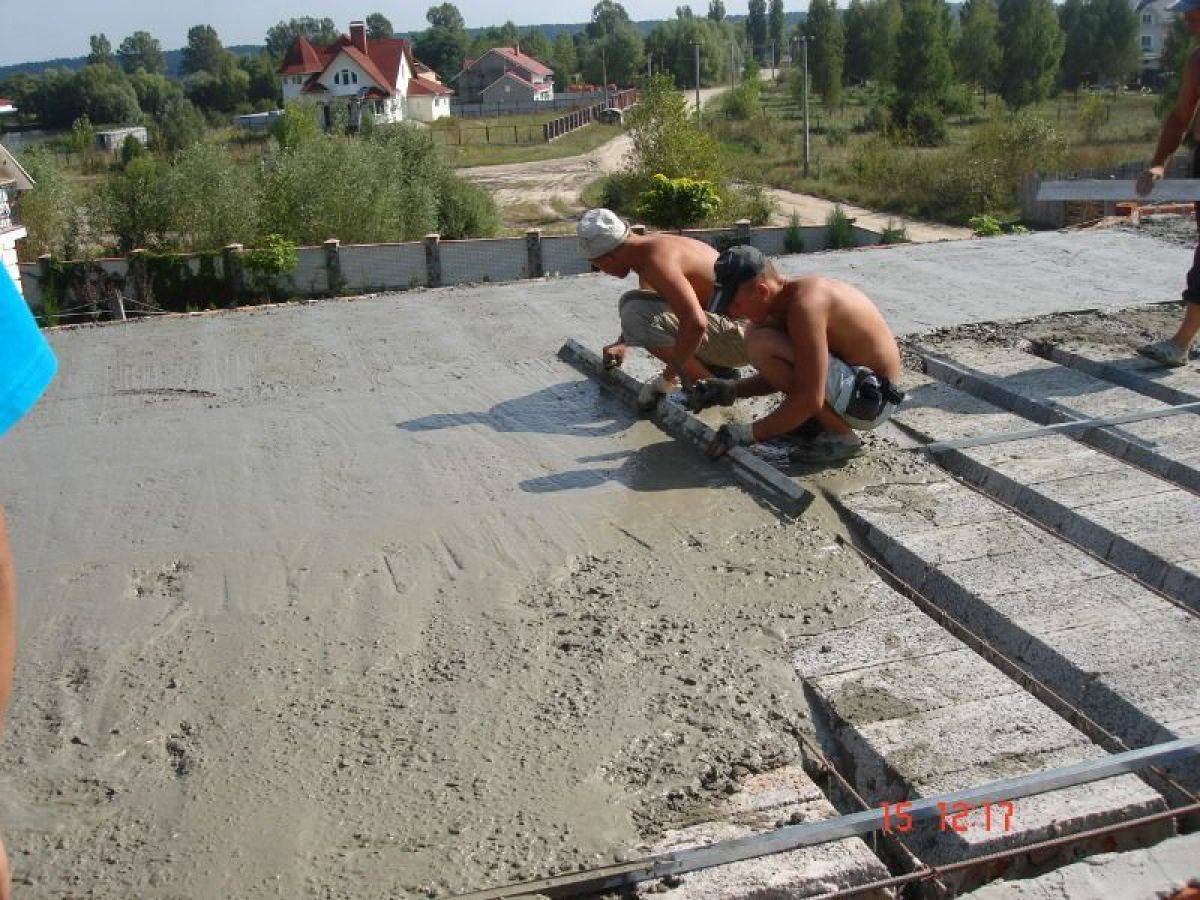

Фото 6. Заглаживание бетонной смеси после заливки и уплотнения

В заключение хотим еще раз напомнить, что приведенные выше данные основаны на рекомендациях строительных норм и правил и актуальны не для всех объектов. Наши эксперты настоятельно рекомендуют доверять расчет параметров монолитного бетонного перекрытия квалифицированным специалистам, которые рассчитают все с учетом предполагаемых кратковременных, постоянных нагрузок и других факторов.

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

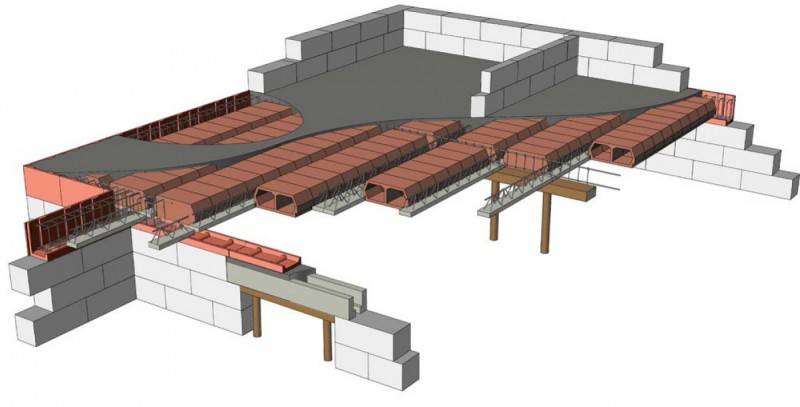

Подготовка к бетонированию

Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.

Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.

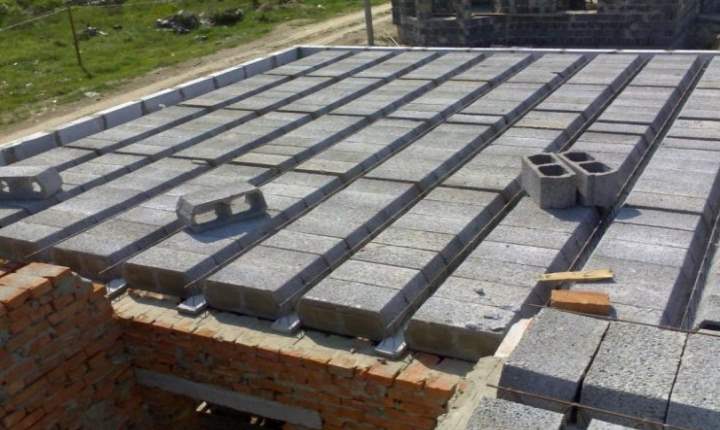

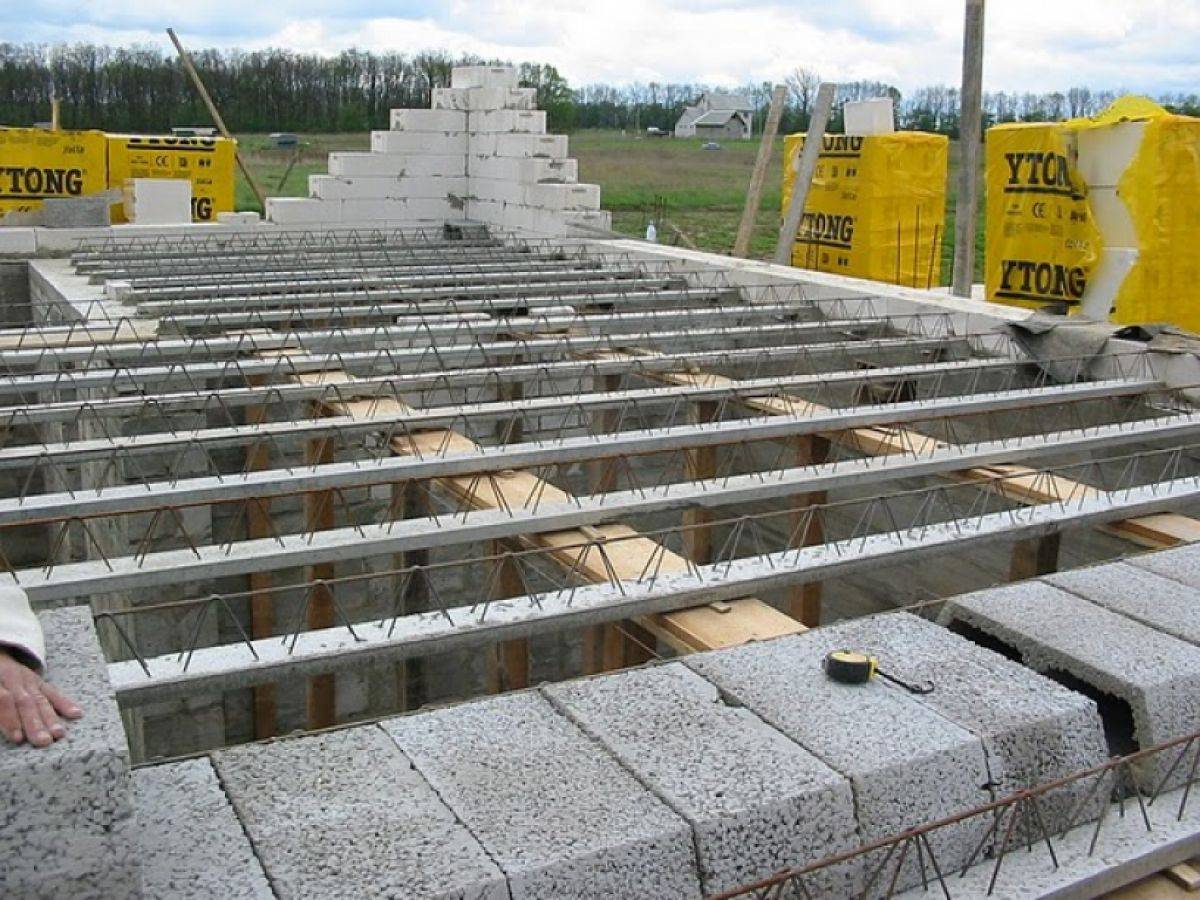

Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.

Монтаж своими руками + нюансы

В подобном строительстве могут возникнуть сложности, но в случае, когда требуются длинные перекрытия – от 6 до 6,5 метров и в таком случае лучше подстраховаться краном или манипулятором. В этом случае опорная балка сборно-монолитного перекрытия с тригонами будет иметь весь больше 1 центнера. Если же длина не более 3,5 метров, то работа будет намного проще, и в таком случае можно будет обойтись силами не трех, а двух человек. Такая балка будет весить не больше 65 кг.

Замена перекрытий, пришедших в негодность

Достаточно часто в домах, где не используют специальные пропитки, деревянные перекрытия начинают гнить, а это становится серьезной угрозой для тех, кто в таком доме проживает. Естественно, что можно заменить все на новую древесину, но сборно-монолитные перекрытия будут намного долговечнее и надежнее, тем более, если использовать блоки из полистиролбетона. А вот производить установку бетонных перекрытий из железобетонных плит в этом случае будет невозможно, так как не получится завести их внутрь краном, а вручную это будет не по силам. Помимо этого, вес плит достаточно большой и фундамент дома не выдержит столь большой нагрузки.

Пошаговая инструкция установки

Но давайте вернемся к тому, как сложно выполнить установку сборных перекрытий. Для этого предлагаем вашему вниманию пошаговую инструкцию выполнения работ.

1. Так как для подобных перекрытий блоки имеют небольшой вес, можно было бы справиться без посторонней помощи, но из-за большого количества материала придется нанять технику для разгрузки и перевозки материала. Но если удалить ленты фиксации, выгрузить блоки из кузова грузовика можно будет и вручную.
2. Для начала следует собрать опалубку и произвести установку временных опор. Когда монтаж будет окончен, их нужно будет убрать, хотя при желании те опоры, которые не мешают проходу через дверные проемы можно оставить. Они вам пригодятся, когда вы будете выполнять утепление стен.
3. После установки продольных балок следует смонтировать опоры и для них. На данный момент есть услуга, когда материал сдают в аренду. Купить такие трубы самому нереально, да и не нужно, потому что они потребуются вам максимум на 5 дней.
4. Далее можно будет расположить опорные балки с тригонами. Это несложно сделать, но в процессе вы должны быть крайне внимательны. Каждая балка должна заходить на стену не меньше, чем на 13 см.
5. Чтобы в самом начале не выполнять лишнюю работу в виде множества замеров, между парами установите по блоку. Это не только облегчит замеры, но и даст возможность не вымерять угол установки каждой балки.
6. Когда все будет установлено, укладывайте блоки друг к другу как можно плотнее – это не даст бетону протекать в щели.
7. После того, как будет закончена укладка блоков, на них следует положить сверху дорожную сетку. На стыках она должна лежать внахлест, при этом еще и быть прикрепленной к тригонам при помощи вязальной проволоки.
8. Заливку бетоном лучше выполнять с использованием насоса – благодаря этому ходу слой будет равномерным. Если вы будете вручную выполнять работу, то проводите ее частями, устанавливая съемную опалубку для каждого отдельного участка.
9. Когда монтаж сборно-монолитного перекрытия будет окончен, у вас должна быть ровная поверхность, которая практически ничуть не хуже железобетонных перекрытий, но при этом намного легче.

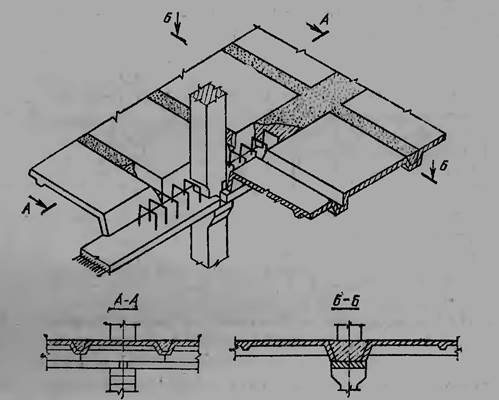

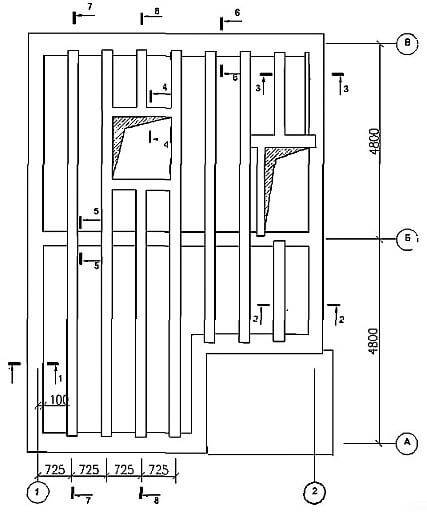

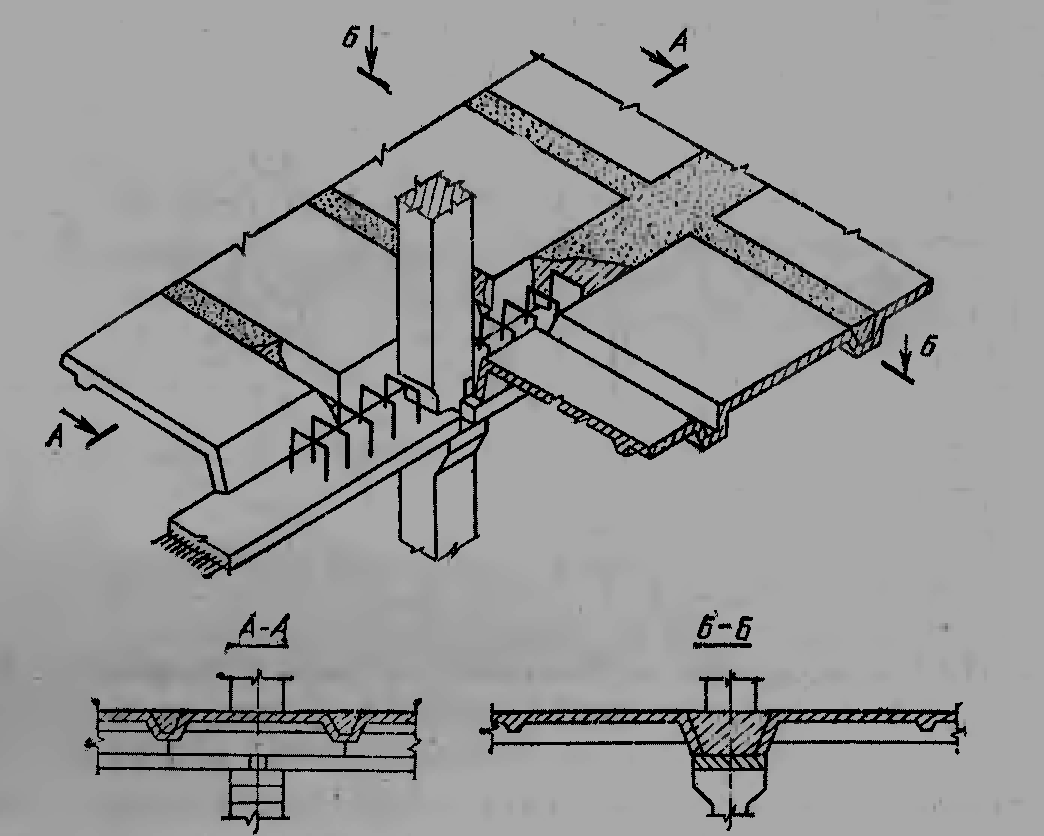

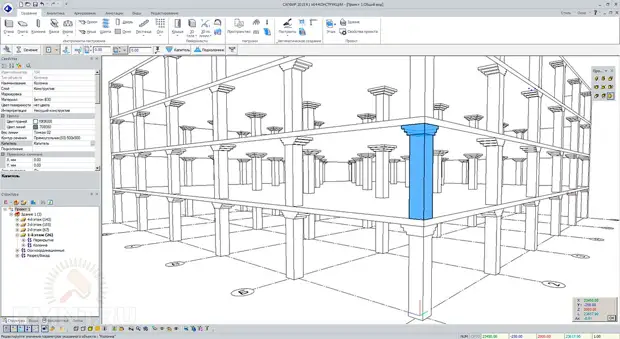

Компоновка конструктивной схемы перекрытия

В состав конструкции балочного панельного
сборного перекрытия входят плиты и
поддерживающие их балки, называемые
ригелями, или главными балками (рис.
XI.2,а). Ригели опираются на колонны и
стены; направ­ление ригелей может
быть продольное (вдоль здания) или
поперечное (рис. XI.2,б). Ригели вместе с
колонна­ми образуют рамы.

В поперечном направлении перекрытие
может иметь два-три пролета (для
гражданских зданий) и пять-шесть пролетов
для промышленных зданий. Размеры пролета
ригелей промышленных зданий определяются
общей конструктивной схемой перекры­тия,
нагрузкой от технологического
оборудования и мо­гут составлять 6;
9 и 12 м при продольном шаге колонн 6 м.
Размеры пролета ригелей гражданских
зданий зави­сят от сетки опор, которая
может быть в пределах 3,0— 6,6 м с градацией
через 0,6 м.

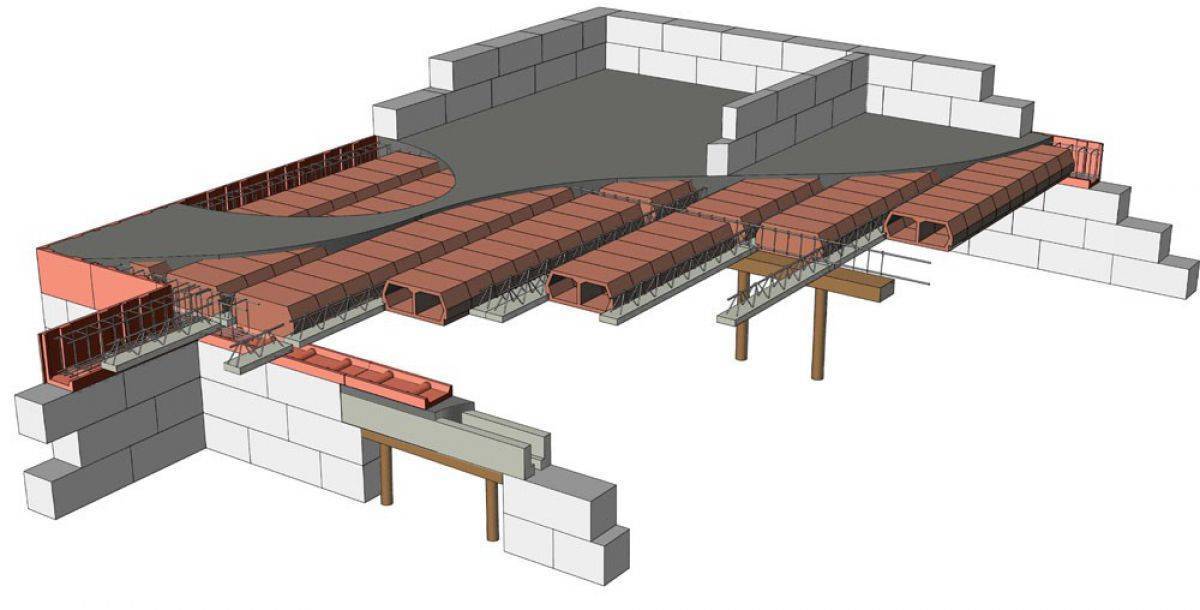

Конструктивные особенности

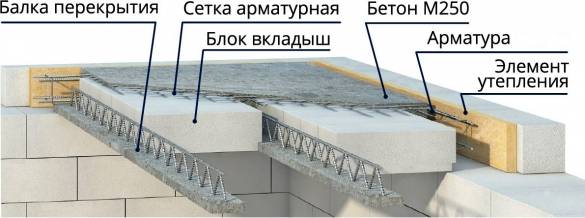

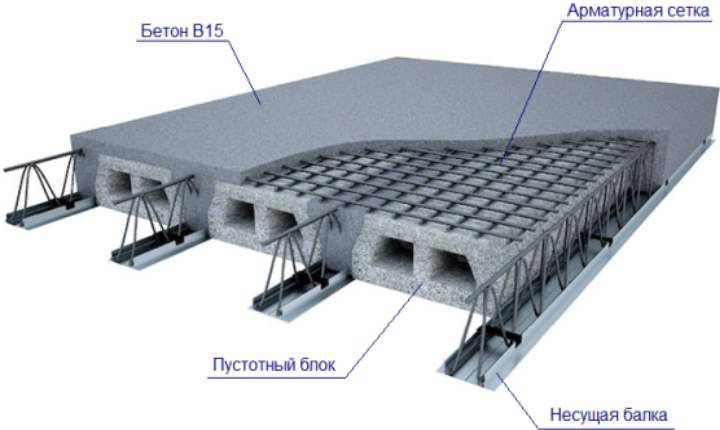

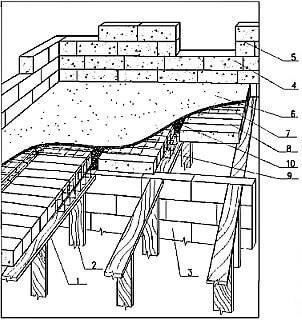

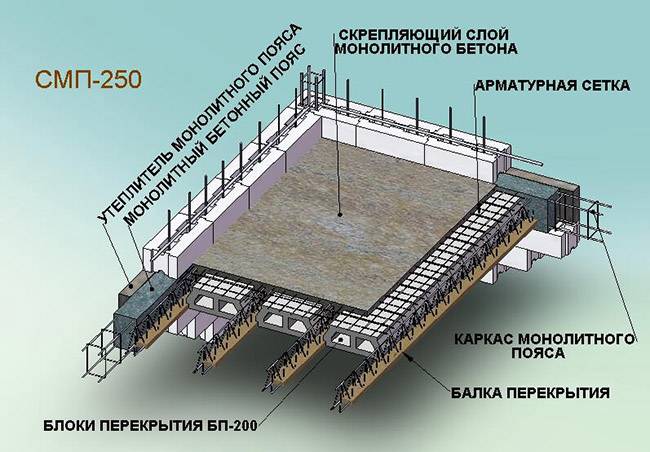

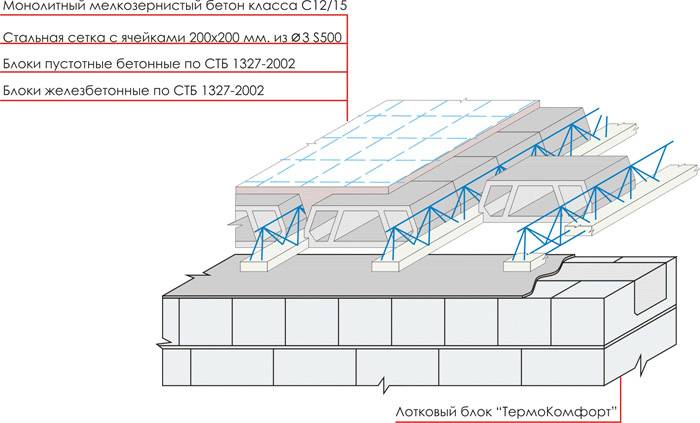

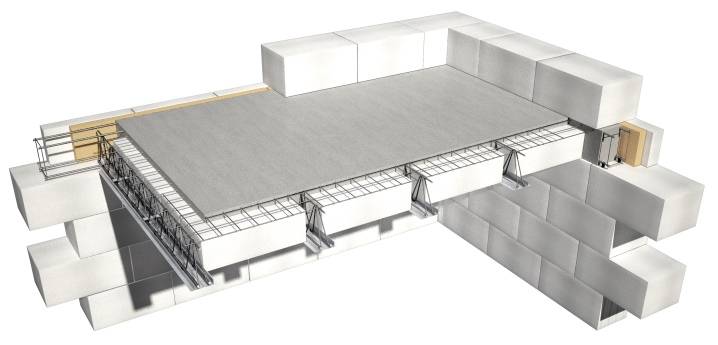

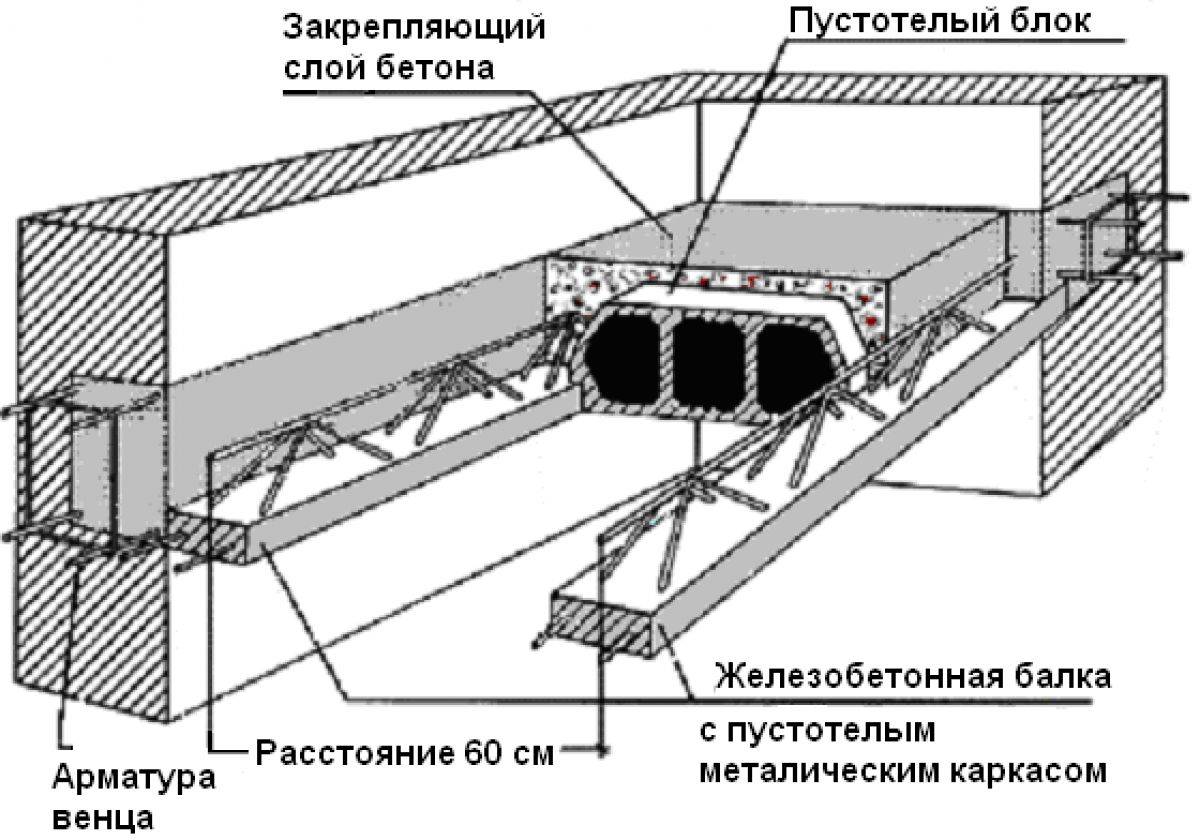

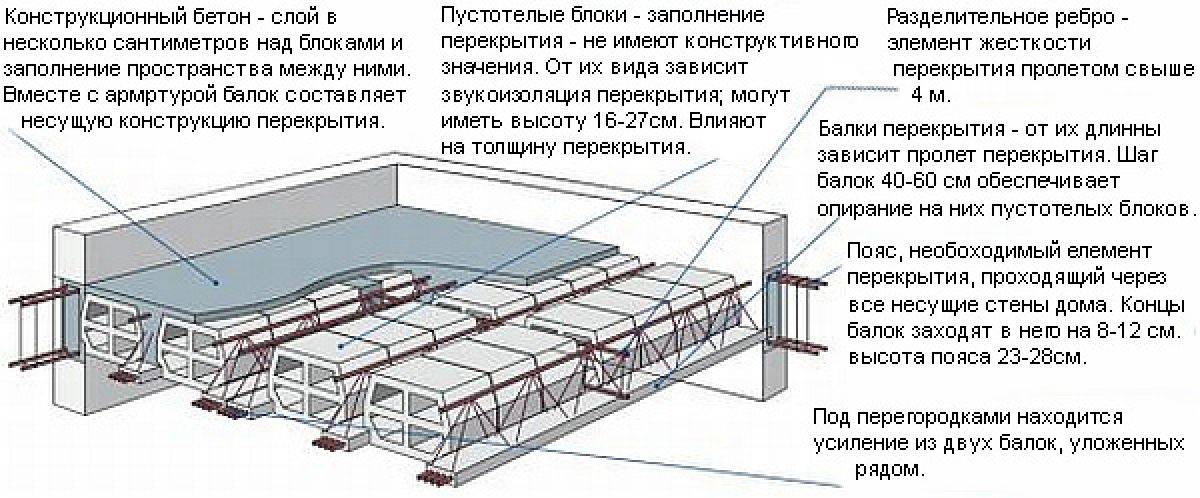

Сборно-монолитная плита перекрытия состоит из таких составляющих элементов:

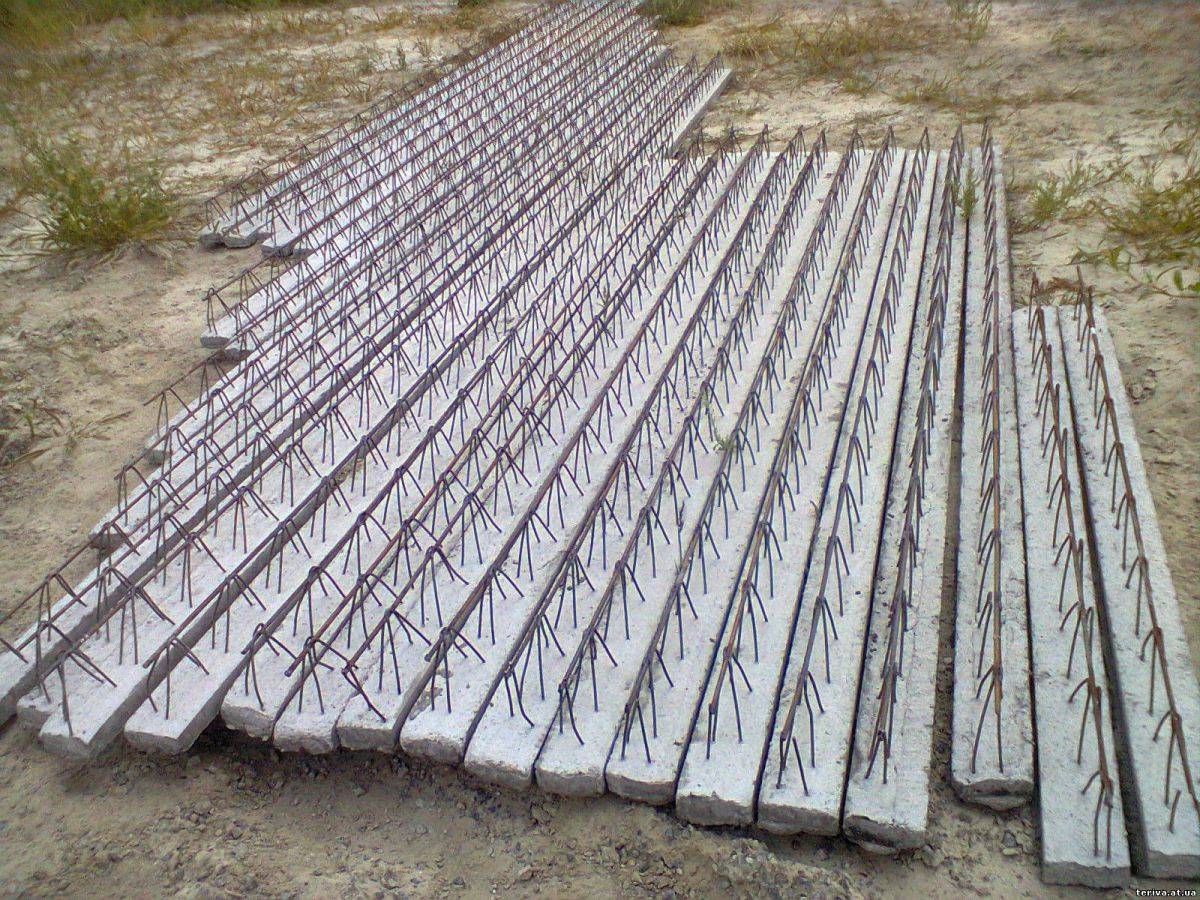

• Стальная или бетонированная балка перекрытия, которая и будет несущим элементом конструкции. Их длина выбирается в зависимости от перекрываемого пролета, до 9 метров (при ширине пролёта до 8,5 метров). Их несущая способность не уступает монолитным и сборным из плит перекрытиям.

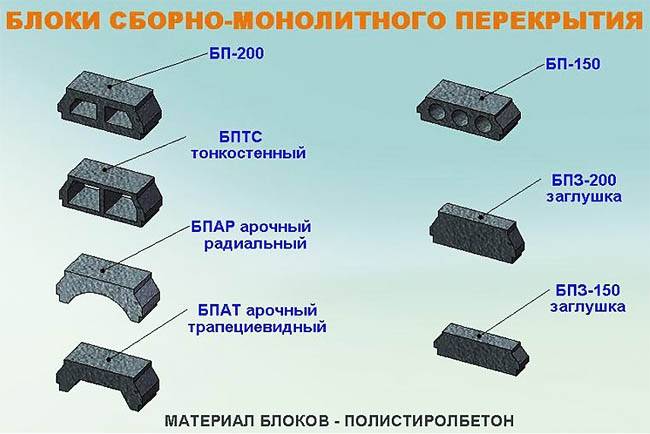

• Блоки-вкладыши – заполняют пространство между балками, опираясь на них. Производятся из различных материалов – керамзито-, газо- и полистиролбетон.
• Металлическая сетка 100х100 мм – кладётся поверх балок и блоков для армирования конструкции.
• Строительный бетон – заливается в пустоты между рядами блоков, где расположены балки, и поверх них на 50 мм.

Преимущества сборно-монолитного перекрытия:

• Меньшие финансовые затраты – обходится в среднем дешевле, чем устройство цельных горизонтальных несущих конструкций. Это обусловлено отсутствием необходимости в использовании опалубки, вспомогательных материалов, меньшим количеством технологических опор. Также, нет необходимости делать стяжку пола.
• Высокие теплоизоляционные характеристики – блоки-вкладыши удерживают тепло лучше, чем монолитная бетонная конструкция.
• Возможность использования в местах с ограниченным доступом техники, а так же при реконструкции взамен деревянным и ослабленным плитам перекрытия.
• Возможность выполнить перекрытие практически любой конфигурации.

Каким должно быть перекрытие?

● Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

● Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

● Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

● Препятствующим распространению воздушного шума.

● Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

● Огнестойким в соответствии с противопожарными требованиями.

Преимущества устройства монолитного перекрытия ↑

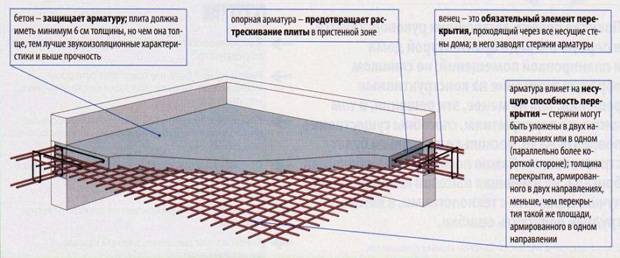

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

Внимание!
Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.. Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия

Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Маркировка плит

Сортамент плит перекрытия включает железобетонные изделия разных серий, но их маркировка производится согласно одному стандарту – ГОСТ 23006. Марка состоит из букв и цифр, Первая буквенно-цифровая группа обозначает тип ЖБИ (например, ПК, ПНО, ПБ), вторая – основные технико-эксплуатационные параметры.

Рассмотрим расшифровку маркировки на примере плиты ПБ 72-12-8:

• ПБ – пустотная плита безопалубочного непрерывного формования;
• 72 – конструктивная длина в дециметрах, 72 дм или 7,2 м;
• 12 – ширина изделия в дециметрах, 12 дм или 1,2 м.
• 8 – предельная нагрузка, которую изделие способно выдержать без разрушения, составляет 8 кПа или 800 кг/м2.

На конце буквенно-цифрового обозначения еще может указываться класс напрягаемой арматуры (например, АтV).

Мы постарались осветить на все основные вопросы, связанные с видами ЖБ плит, применяемых в частном домостроении

Еще раз хотим обратить ваше внимание, что перекрытие является одним из основных конструктивных элементов здания, поэтому выбирать железобетонные изделия для его сооружения надо только на основании проектных расчетов с учетом необходимого запаса прочности.

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее

Армирование плиты перекрытия: чертежи и схемы

Существует несколько общих правил того, как армировать плиту перекрытия:

1. Для этих целей, как правило, применяется рифленая арматура сечением 8-12 мм в зависимости от габаритов перекрываемого пролета. При устройстве монолитных конструкций нижнюю сетку можно сделать из толстых прутков, верхнюю – из более тонких стержней.

2. Размер ячеек армирующей сетки обычно составляет 150х150 или 200х200 мм.

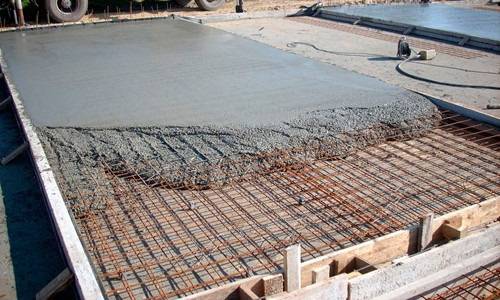

   Фото 7. Готовый армирующий каркас монолитной плиты перекрытия

3. Соединение арматуры между собой производится с помощью вязальной проволоки диаметром 1,2-1,6 мм.

4. Соединять прутки электросваркой не допускается, так как это нарушает структуру металла в местах сварки и снижает несущую способность конструкций.

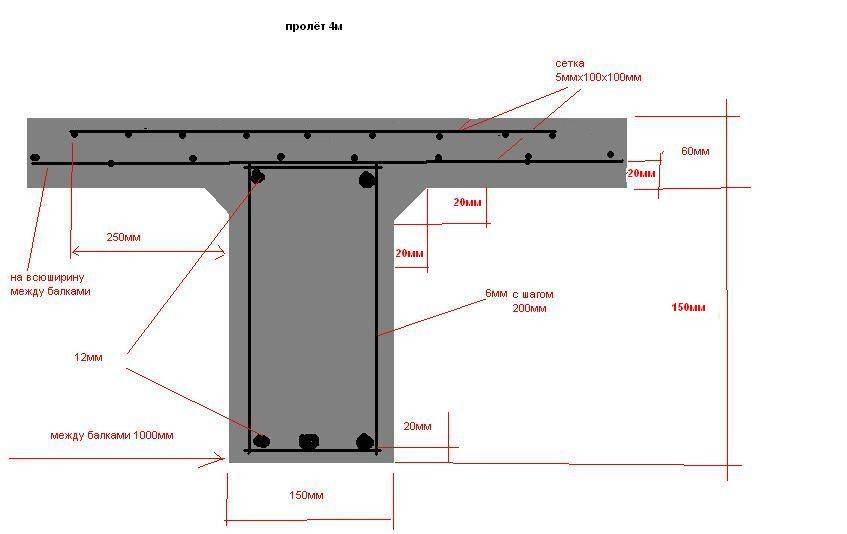

   Рисунок 8. Чертеж армирования монолитной плиты перекрытия

Еще один важный момент – схема армирования плиты перекрытия разрабатывается обязательно с учетом глубины опирания на несущие конструкции. Она должна составлять в пределах 100-150 мм в зависимости от материала, из которого возведена «коробка» здания.

Рисунок 9. Расположение арматуры в сборно-монолитной плите перекрытия

Как рассчитать затраты и производительность?

Благодаря рамной конструкции, применение кессонных перекрытий обеспечивает возможность значительного уменьшения кубатуры здания, а значит и стоимости его строительства. Наиболее выгодным считается их обустройство на промышленных, гражданских и административных объектах. С их помощью перекрываются пролеты длиной до 6 м, а несущая способность рамных систем составляет до 500 кг/м2.

Финансовые затраты на устройство минимизируются благодаря экономному расходу бетона. Также это отражается на трудоемкости и скорости сооружения

Однако при проектировании таких систем важно учитывать, что в местах расположения колонн и капителей перекрытие должно быть сплошным – т.е. кессонообразователи на этих участках не устанавливаются.

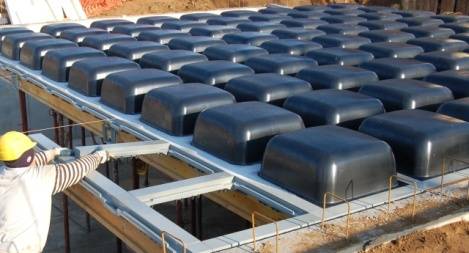

Фото 11. Процесс бетонирования кессонного перекрытия

Расчет затрат на монолитное перекрытие этого типа выполняется с учетом расхода необходимых материалов и приспособлений:

• Опалубка из металлических обрешеток и опорных стоек, а также пластмассовые кессонообразователи – в большинстве случаев арендуются.
• Бетон – обычно заказывается «миксер» с бетононасосом для автоматической подачи смеси на перекрытие.
• Арматура для армирования.

Однако учитывайте и то, что от дополнительных и непредвиденных расходов никто не застрахован.

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

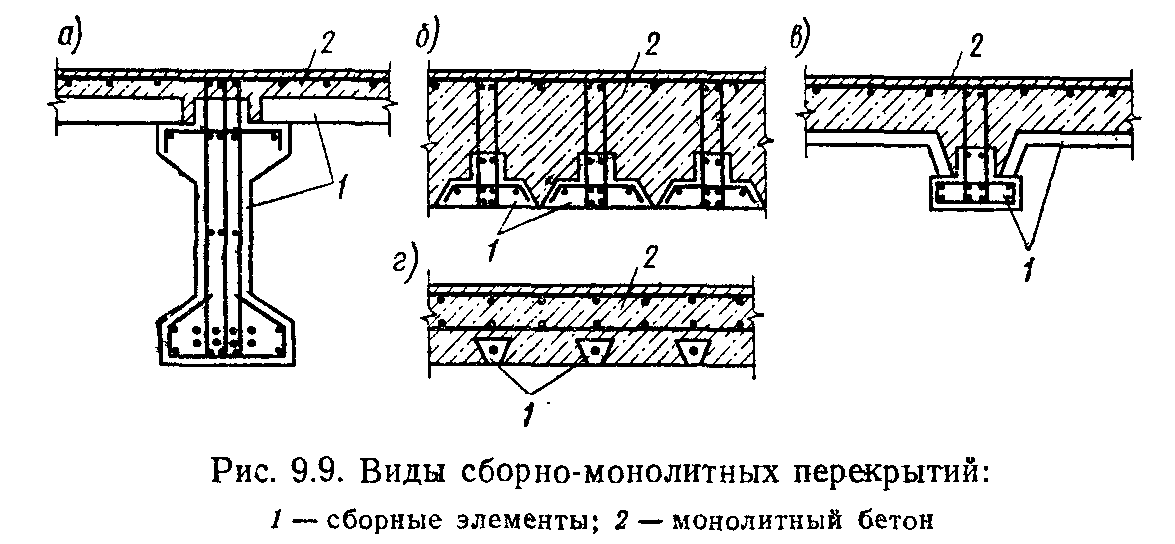

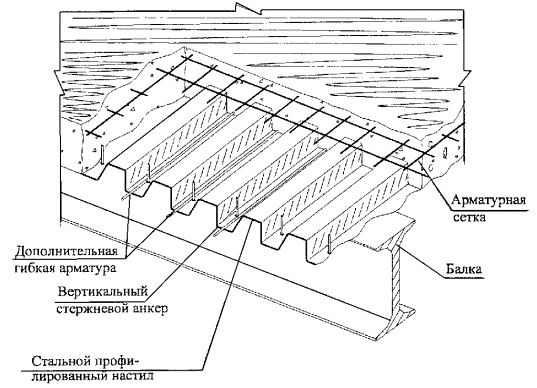

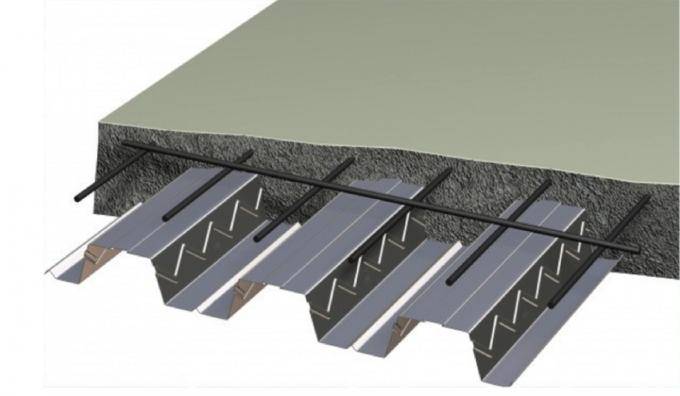

Сущность сборно-монолитной конструкции

Сборно-монолитная
конструкция перекрытия состо­ит из
сборных элементов и монолитных частей,
бетони­руемых непосредственно на
площадке. Затвердевший бе­тон этих
монолитных участков связывает конструкцию
в единую совместно работающую систему.

Сборные
элементы перекрытия служат остовом для
монолитного бетона и в них размещена
основная, чаще всего напрягаемая
арматура. Дополнительную арматуру при
монтаже можно укладывать на остов из
сборных эле­ментов. Сборные элементы
изготовляют из бетона от­носительно
высоких классов, бетон же монолитных
уча­стков может быть класса В15.

Работа
сборно-монолитной конструкции
характери­зуется тем, что деформации
монолитного бетона следу­ют за
деформациями бетона сборных элементов,
и тре­щины в монолитном бетоне не
могут развиваться до тех пор, пока они
не появятся в предварительно напряжен­ном
бетоне сборных элементов. Опыты показали,
что со­вместная работа сборных
предварительно напряженных элементов
и монолитных частей возможна и при
бетонах на пористых заполнителях.

Несущая способность сборно-монолитного перекрытия

По несущей способности – допустимая нагрузка на перекрытие минимально 450-500 кг/м2, эти значения варьируются довольно сильно для разных модификаций, высоты перекрытия и производителей. Для часторебристых вариантов с расстоянием между осями балок 45 см, пролете до 7,2 м и конструктивной высоте перекрытия 340 мм производители приводят параметры – допустимо нагружать перекрытие до 1200 кг/м2, но сюда включен вес самого перекрытия – 400 кг/м2. То есть полезная нагрузка – 800 кг/м2. Это сравнимо с несущей способностью сборных ж/б пустотных плит перекрытий (около 850 кг/м2) и значительно больше, чем у перекрытий из деревянных элементов. Опирание балок – от 100 до 120 мм.

Особенности расчета и конструирования балочных и сборно-монолитных перекрытий.

Работа
сборно-монолитной конструкции
характеризуется тем, что деформации
монолитного бетона следуют за деформациями
бетона сборных элементов, и трещины в
монолитном бетоне не могут развиваться
до тех пор, пока они не появятся в
предварительно напряженном бе­тоне
сборных элементов. Сборные элементы
перекрытия служат остовом для монолитного
бетона и в них размещена основная, чаще
всего напрягаемая арматура. Сборно-монолитная
конструкция перекрытия состоит из

Для
лучшей связи между сборным и монолитным
бетоном из железобетонной до­ски —
днища главной балки — выпущены хомуты.

Сборно-монолитные
ребристые перекрытия рассчиты­вают
с учетом перераспределения моментов,
что дает воз­можность уменьшить
количество опорной арматуры

Технология изготовления

Изначально монтируется железобетонный каркас, при этом расстояние между балками должно соответствовать длине используемых блоков.

Рекомендации экспертов по самостоятельному изготовлению сборно-монолитных плит перекрытия:

• Укладка блоков выполняется вручную, каждый элемент должен лежать вплотную к соседнему.
• 1-й и последний блоки между 2-х каркасов из железобетона подгоняются к внутреннему краю несущей стены или с выносом на нее, но при этом с учетом ширины, необходимой для создания армированного пояса.
• Блоки первого вдоль стены ряда монтируются одним краем на балку, а вторым на опорную стену. При необходимости их можно подпилить, но укладывать обязательно этим краем на стену. При этом зона опоры должна быть как минимум 20 мм.
• После монтажа вкладышей на верхние стержни арматуры железобетонных каркасов укладывается армирующая сетка с толщиной прутка не менее 5 мм.

По окончанию этих работ перекрытие полностью заливается бетоном и получается монолитная конструкция. Для этого рекомендуется применять бетон класса не ниже В20. Заливка может производиться как с помощью бетононасоса, так и вручную. Концентрированных нагрузок, возникающих при подаче большого количества состава в одно место, следует избегать. В процессе работ обязательно выполняется уплотнение смеси штыкованием и виброинструментом. Допускается бетонирование захватками, но при этом их ширина должна быть не менее 620 мм.

Компания «СтройПартнер» предлагает купить сертифицированное сборно-монолитное перекрытие, цена которого зависит от разновидности применяемых блоков-вкладышей и размеров конструкции. Обращайтесь – помимо доступной стоимости, мы гарантируем бесплатную информационную поддержку и предоставляем услуги доставки стройматериалов.
