Схемы подключения люминесцентных ламп

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Отличия в работе

При возможном внешнем сходстве источников освещения формата T8 люминесцентные и светодиодные лампы работают по разным принципам. Флуоресцентный источник света представляет собой стеклянную колбу, заполненную парами ртути. При подаче высокочастотного напряжения на электроды ионы ртути излучают свет в ультрафиолетовом диапазоне. Чтобы преобразовать ультрафиолетовое свечение в видимый глазу спектр, на внутреннюю поверхность стеклянной колбы напыляется специальный люминофор, светящийся под действием УФ-лучей в видимом диапазоне. Жесткий ультрафиолет при этом не пропускается. Для запуска газоразрядки необходим дроссель со стартером.

LED-элемент светится за счет прохождения тока малой мощности через кристалл в заданном производителем диапазоне свечения, преимущественно в холодных тонах от 5000 до 10 000 Кельвинов. Для запуска светодиодной лампы от сети 220 В требуется драйвер или ЭПРА — электронное пускорегулирующее устройство.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Как устроено приспособление?

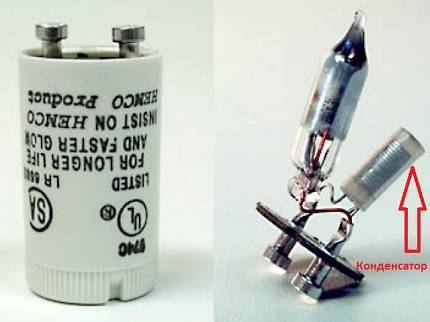

Опционально стартер (пускатель) достаточно прост. Элемент представлен небольшой газоразрядной лампой, способной формировать при низком давлении газа и малом токе, тлеющий разряд.

Этот стеклянный малогабаритный баллон заполнен инертным газом – смесью гелия или неоном. В него впаяны подвижные и неподвижные электроды из металла.

Все электродные спирали лампочки оснащены двумя клеммными блоками. Одна из клемм каждого контакта задействована в цепи электромагнитного балласта. Остальные — подключены к катодам пускателя.

Расстояние между электродами пускателя не существенно, поэтому посредством напряжения сети его легко можно пробить. При этом образуется ток и нагреваются элементы, входящие в электроцепь с определенной долей сопротивления. Именно стартер и входит в число этих элементов.

Конструкции стартеров для люминесцентных ламп имеют практически идентичное устройство: 1 – дроссель; 2 – стеклянная колба; 3 – пары ртути; 4 – клеммы; 5 – электроды; 6 – корпус; 7 – биметаллический контакт; 8 – инертная газовая субстанция; 9 – вольфрамовые нити накала ЛДС; 10 – капля ртути; 11 – разряд дуги в колбе (+)

Колба размещена внутри корпуса из пластмассы или металла, выполняющего роль защитного кожуха. В некоторых образцах сверху крышки дополнительно есть специальное смотровое отверстие.

Самым востребованным материалом для производства блока считается пластик. Постоянное воздействие высоких температурных режимов позволяет выдержать специальный состав пропитки — люминофор.

Приспособления выпускаются с парой ножек, выполняющих роль контактов. Они изготовлены из разных видов металла.

В зависимости от типа конструкции электроды могут быть симметричными подвижными или асимметричными с одним подвижным элементом. Их выводы проходят через патрон лампы.


Параллельно электродам колбы подключен конденсатор, емкостью 0,003-0,1 мкф. Это важный элемент, снижающий уровень радиопомех и также участвующий в процессе загорания лампы

Обязательной деталью в устройстве является конденсатор, способный сглаживать экстратоки и в тоже время размыкать электроды прибора, осуществляя гашение дуги, возникающей между токоведущими элементами.

Без этого механизма есть большая вероятность спайки контактов при возникновении дуги, что существенно снижает срок эксплуатации пускателя.


В быту наиболее популярны образцы балластов с симметричной системой контактов и электросхемой пуска. Такие образцы меньше подвергаются влиянию падения напряжения в электрической сети

Правильная работа стартера обусловлена напряжением питающей сети. При снижении номинальных величин до 70-80%, люминесцентная лампа может не зажечься, т.к. не будет производиться достаточный нагрев электродов.

В процессе подбора нужного пускателя, учитывая конкретную модель лампы дневного света (люминесцентной или ЛЛ), необходимо дополнительно проанализировать технические характеристики каждого вида, а также определиться с производителем.

Схема запуска

Когда подключение лампочки произведено, необходимо убедиться в ее правильности и в исправности пускорегулирующих аппаратов. Для проведения тестов нужно иметь мультиметр, при помощи которого можно проверить катодные тела накала.

Разрешенный уровень сопротивления не превышает 10 Ом. Если мультиметр указал сопротивление как бесконечное, то не нужно торопиться выбрасывать лампу. Это устройство еще сохраняет работоспособность, но применять его необходимо в системе холодного запуска. Теперь можно пробовать запустить светильник.

Внимание! В обычных условиях провода стартера разомкнуты, а его конденсатор не позволяет постоянному току проходить. Проще говоря, мультиметр должен показывать достаточно высокое сопротивление, которое может быть больше 100 Ом

В заключении нужно отметить, что схема люминесцентной лампы достаточно тяжелая, которая не под силу обычному человеку. Но существует множество вариантов, благодаря которым работа значительно упрощается

Важно помнить о том, что детей нельзя допускать к этому виду деятельности. При монтаже светильника нужно обесточить все помещение. https://www.youtube.com/embed/PPN2VXjBMbQ

Особенности люминесцентных светильников

  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

   Соединение проводов в распределительной коробке: типы соединений и их применение

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

  Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

back to menu

Как функционирует светодиодная лампа?

Источником свечения в данном случае будет светоизлучающий диод, которые состоит из полупроводника с несколькими выходами – катодом, анодом и оптикой.

Когда электроток проходит по полупроводникам в одном направлении, происходит перераспределение носителей заряда. Этот процесс приводит к излучению фотонов (в результате перехода отрицательно зараженных частиц на следующий уровень).

Светодиодная лампа в качестве подсветки

На стандартных схемах светоизлучающие диоды отмечаются со стрелками, что обозначает наличие оптического излучения. Кроме того, присутствует система остывания (радиатор), которая собирает излишки тепла. Еще есть и плафон, который препятствует потере света.

Производители выпускают большое количество LED-лампочек, которые имеют различную конфигурацию и мощность 220 В. Тем не менее, у этих моделей имеется одно и то же внутреннее устройство.

В этих лампочках за излучение света отвечают диоды, количество и габариты кристаллов которых отличается по степени мощности и особенностям радиатора. За спектр цветов отвечает жидкость, которая имеется внутри кристаллов.

Как устроена светодиодная лампочка

На входе к драйверу находится мостовая схема, которая подсоединяется к ламповому цоколю, соединенному с патроном. Именно благодаря такому устройство происходит выпрямление переменного напряжения, которое затем поступает на плату и к диодам.

С целью рассеивания светового потока и защиты поверхности кристаллов от негативного воздействия окружающей среды, с внешней стороны устанавливается стекло (колба из пластика). Поэтому, по внешнему виду светодиодные лампы мало чем отличаются от других изделий.

Эти лампочки, как и другие, вкручиваются в патрон с помощью цоколя. При этом цоколи у таких изделий тоже имеют стандартные габариты, поэтому их получится использовать в сети без каких-либо изменений электрических проводников.

Светодиодные лампы в «классическом» исполнении, причем показанная справа модель очень достоверно имитирует старую лампу накаливания

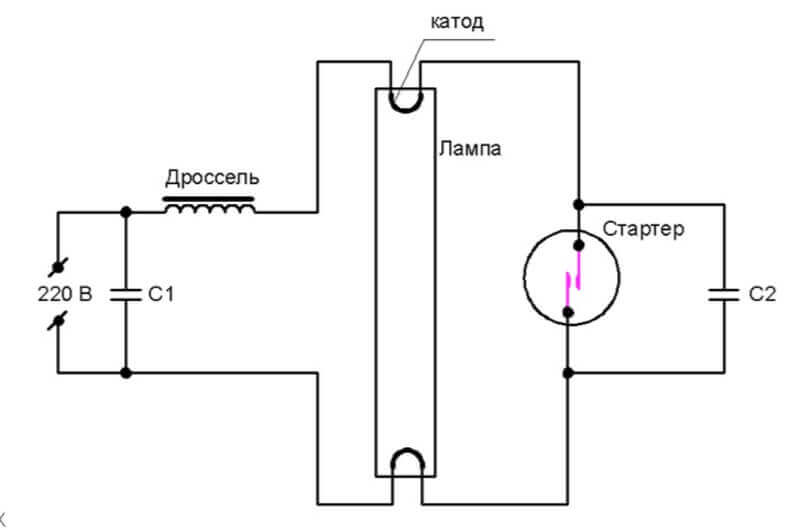

Принцип работы дросселя.

Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.

Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.

При подаче питания на схему происходит следующее:

  1. Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
  2. В колбе стартера происходит ионизация газа, температура растет.
  3. Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
  4. Этого тока вполне достаточно для разогрева электродов лампы EL
  5. В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
  6. Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.

Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла

Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.

Использование умножителей напряжения

Умножители напряжения для запуска люминесцентных ламп не получили широкого распространения. Такие схемы применяют любители, собирая их кустарным способом.

Они просты, дешевы и достаточно стабильны. Состоят из четырех конденсаторов и четырех диодов. Иногда дополняются конденсаторами.

Принцип работы заключается в ступенчатом увеличении величины напряжения на контактах лампы. Высокое напряжение вызывает пробой газовой среды без ее разогрева, и позволяет запустить даже вышедшие из строя лампы.

Но, умножитель напряжения имеет один большой минус.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

Напряжение на контактах ламп может быть очень высоким, доходить до 1 тыс. вольт и выше. Такие схемы опасны для окружающих.

Учитывая опасность поражения электрическим током, умножители напряжения не используются в промышленных разработках.

Люминесцентные светильники постепенно уступают свои позиции более современным LED приборам освещения. Но пока еще достаточно популярны благодаря своей экономичности, простоте эксплуатации, надежности и приемлемой стоимости. Простота схем подключения, позволяет самостоятельно устанавливать люминесцентные приборы либо выполнять их замену в случае выхода из строя.

Предыдущая

ЛюминесцентныеДроссели и их назначение при использовании люминесцентных ламп

Следующая

ЛюминесцентныеКуда сдавать: пункты приема энергосберегающих ламп

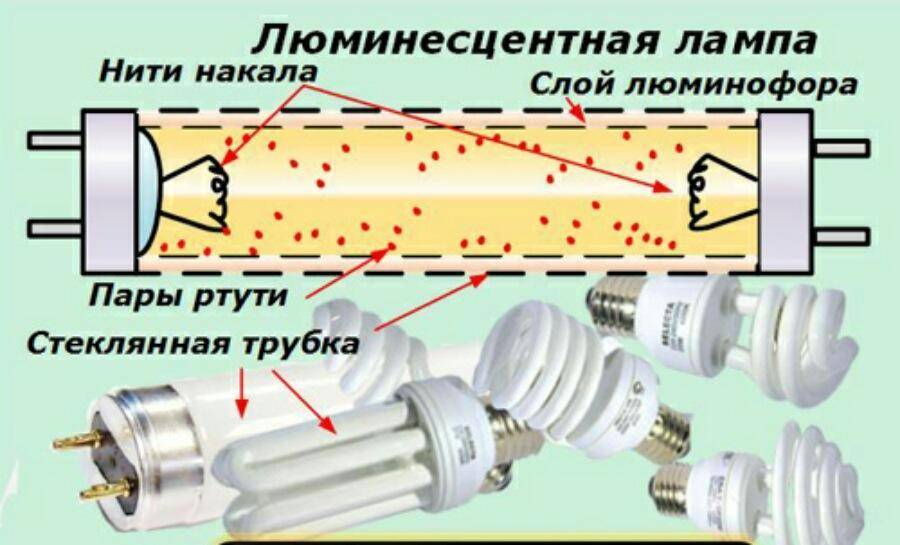

Кратко об устройстве и принципах работы люминесцентных ламп

Люминесцентные приборы освещения относятся к типу газоразрядных, заполняются инертным газов и ртутью. Колба всегда выполняется в виде цилиндра с диаметром 12-36 см. Цилиндр не всегда прямой (может иметь различную форму), но всегда имеет на концах стеклянные ножки с электродами, изготовленными из вольфрама. К электродам припаиваются штырьки цоколя.

Воздух из колб выкачивается и заменяется инертным газом и небольшой каплей ртути (до 30-и мг). Иногда вместо ртути используется его смесь с другими металлами (индием, висмутом). На электроды наносится активирующее вещество (оксид тория, кальция, стронция, бария).

При разряде создается фиолетовое излучение, обладающее большим объемом энергии. Оно превращается в видимое люминофорами. Ими покрываются внутренние поверхности трубок. Большинство производителей использует галофосфат кальция, в который добавлен марганец и сурьма. В процессе воздействия ультрафиолета получается белый свет различных оттенков.

Эффективность разряда зависит от температуры в колбе. Именно от ее уровня зависит диаметр и длина лампы. Это значит, что мощность прямо пропорциональна размерам колбы. Производители постоянно ищут способы уменьшения габаритов. Если просто сократить длину, температура прибора освещения будет слишком высокая, давление увеличится, световая отдача снизится.

Проблему решило появление люминофоров, выдерживающих повышенные электрические нагрузки. Диаметр трубок уменьшился до 12 мм, что дало возможность их многократно изгибать. Были разработаны компактные модели, по принципу работы не отличающиеся от габаритных линейных.

Подключение через современный электронный балласт

Подключение источника света с электронным балластом

Особенности схемы

Современный вариант подключения. В схему включается электронный балласт – это экономное и усовершенствованное устройство обеспечивает гораздо более длительный срок службы люминесцентных ламп по сравнению с вышерассмотренным вариантом.

В схемах с электронным балластом люминесцентные лампы работают на повышенном напряжении (до 133 кГц). Благодаря этому свет получается ровным, без мерцаний.

Современные микросхемы позволяют собирать специализированные пусковые устройства с низким энергопотреблением и компактными размерами. Это дает возможность помещать балласт прямо в цоколь лампы, что делает реальным производство малогабаритных осветительных приборов, вкручивающихся в обыкновенный патрон, стандартный для ламп накаливания.

При этом микросхемы не только обеспечивают светильники питанием, но и плавно подогревают электроды, повышая их эффективность и увеличивая срок службы. Именно такие люминесцентные лампы можно использовать в комплексе с диммерами – устройствами, предназначенными для плавного регулирования яркости света лампочек. К люминесцентным лампам с электромагнитными балластами диммер не подключишь.

По конструкции электронный балласт является преобразователем электронапряжения. Миниатюрный инвертор трансформирует постоянный ток в высокочастотный и переменный. Именно он и поступает на нагреватели электродов. С повышением частоты интенсивность нагрева электродов уменьшается.

Включение преобразователя организовано таким образом, чтобы сначала частота тока находилась на высоком уровне. Люминесцентная лампочка, при этом, включается в контур, резонансная частота которого значительно меньше начальной частоты преобразователя.

Далее частота начинает постепенно уменьшаться, а напряжение на лампе и колебательном контуре увеличиваться, за счет чего контур приближается к резонансу. Интенсивность нагрева электродов также увеличивается. В какой-то момент создаются условия, достаточные для создания газового разряда, в результате возникновения которого лампа начинает давать свет. Осветительный прибор замыкает контур, режим работы которого при этом изменяется.

При использовании электронных балластов схемы подключения ламп составлены так, что у регулирующего устройства появляется возможность подстраиваться под характеристики лампочки. К примеру, спустя определенный период использования люминесцентные лампы требуют более высокого напряжения для создания начального разряда. Балласт сможет подстроиться под такие изменения и обеспечить необходимое качество освещения.

Таким образом, среди многочисленных преимуществ современных электронных балластов нужно выделить следующие моменты:

  • высокую экономичность эксплуатации;
  • бережный прогрев электродов осветительного прибора;
  • плавное включение лампочки;
  • отсутствие мерцания;
  • возможность использования в условиях низких температур;
  • самостоятельную адаптацию под характеристики светильника;
  • высокую надежность;
  • небольшой вес и компактные размеры;
  • увеличение срока эксплуатации осветительных приборов.

Недостатков всего 2:

  • усложненная схема подключения;
  • более высокие требования к правильности выполнения монтажа и качеству используемых комплектующих.

Взрывозащищенные люминесцентные светильники серии EXEL-V из нержавеющей стали

Принцип работы

В начале работы появляются свободно перемещающиеся электроны. Это начинается во время включения рабочего переменного напряжения в зонах около вольфрамовых нитей внутри колбы.

Вольфрамовые нити из-за того, что покрыты пленкой из тяжёлых металлов по мере накаливания выполняют эмиссию электронов. Внешнего напряжения будет не хватать для получения электронного потока. Во время перемещения эти свободные частицы выталкивают электроны с краев атомов инертного газа (аргон). После этого они начинают также перемещаться хаотично.

Далее в итоге совместной деятельности стартера и электромагнитного дросселя получаются условия для повышения силы тока и получение тлеющего разряда аргона. Далее начинается световой поток.

Устройство изделия

Перемещающиеся атомы обладают необходимой кинетической энергией, которая нужна для перевода электронов паров ртути, которая есть в составе ЛЛ на более высокую орбиту. Получение яркого света получается в слое люминофора, который покрывает внутреннюю часть лампочки.

Как загорается люминесцентная лампа?

Как работает люминесцентная лампа? Функционирование люминесцентного осветительного прибора обеспечивается следующими поэтапными действиями:

  • на электроды, расположенные на цокольных штырях, подаётся напряжение;
  • высокое сопротивление газовой среды в лампе провоцирует поступление тока через стартер с образованием тлеющего разряда;
  • ток, проходящий через электродные спирали, в достаточной степени прогревает их, а разогретые стартерные биметаллические контакты замыкаются, что прекращает разряд;
  • после остывания стартерных контактов происходит их полное размыкание;
  • самоиндукция вызывает возникновение импульсного напряжения дросселя, достаточного для включения освещения;
  • проходящий через газовую среду ток уменьшается, а полное отключение стартера обуславливается недостаточностью напряжения.


Лампы спецназначения

Основным назначением устанавливаемых конденсаторов является эффективное снижение помех

Входные конденсаторы обеспечивают существенное понижение реактивной нагрузки, что важно при необходимости получить качественное освещение и продлить срок службы прибора

Блок 1

Преимущества и недостатки

Главным плюсом люминесцентных устройств будет высокая светоотдача и отличный уровень КПД. Они дают помещению хорошую яркость, которая не портит глаза, и исправно работают спустя долгие часы.

Различные цветовые температуры, похожие по оттенку на дневной свет, помогают выбрать необходимый светильник под разнообразные задачи и для помещений любого предназначения.

Свет от таких ламп будет рассеянным. Мягкое, приятное для глаз сияние испускается не только от нити из вольфрама, но и от всего сосуда лампочки сразу.

Это позволяет применять люминесцентное освещение не только для подсветки, но и для зонирования помещения.

Срок службы люминесцентных устройств будет в диапазоне от 10000 до 20 000 часов либо до 4 лет.

Освещение для растений

Главным большим недостатком лампочек будет высокая чувствительность к температурным скачкам. Уже при температуре −15 градусов изделие будет плохо работать. При высокой жаре лампочки перестают включаться и могут сильно перегреться.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Какими недостатками она обладает:

  1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
  2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
  3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
  4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
  5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Пара ламп и один дроссель

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Подсоединяем провод от держателя стартера к одному из разъемов источника света
Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)

Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
Раздвоенный второй конец этого провода подключаем к дросселю
Осталось подключить к следующему стартеру второй источник света

Подсоединяем провод в свободное отверстие гнезда второй лампы
Последним проводом соединяем противоположную сторону второго источника света к дросселю

Баклажаны: описание и характеристика 53 популярных и необычных сортов для открытого грунта и теплицы (Фото & Видео) +Отзывы

Основные неполадки и способы ремонта

Нет зажигания лампы

Убедитесь, что настенный выключатель в порядке. Выключите переключатель, выньте трубки и вновь вставьте, чтобы убедиться, что они полностью зафиксированы. Если лампа действует прерывисто, это обычно указывает на перегрев балласта.

Проблемы с изоляцией

Возникают, если температура превышает 90С. Изоляция должны быть такой, чтобы обеспечивалась хорошая циркуляция воздуха. Для этого между всеми компонентами светильника и смежными элементами помещения должен быть зазор не менее 7…8 мм.

Концы чернеют

Конец трубки становится черным, если у светильника слишком быстрый цикл переключения или, если неисправен катод. Поэтому лучше оставлять лампы включенными, а не быстро их выключать и снова включать. Каждое переключение вызывает постепенную эрозию электронно-эмиссионных материалов, покрывающих электроды.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

  • При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
  • Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
  • Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
  • За счет резкого скачка очень быстро разогреваются электроды.
  • Биметаллическая пластина стартера остывает и разрывает контакт.
  • В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

  • пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
  • шумы при пуске и работе;
  • невозможность запуска при пониженной температуре;
  • длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

  • фазный провод подается на вход дросселя;
  • с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
  • со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
